Функциональный генератор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

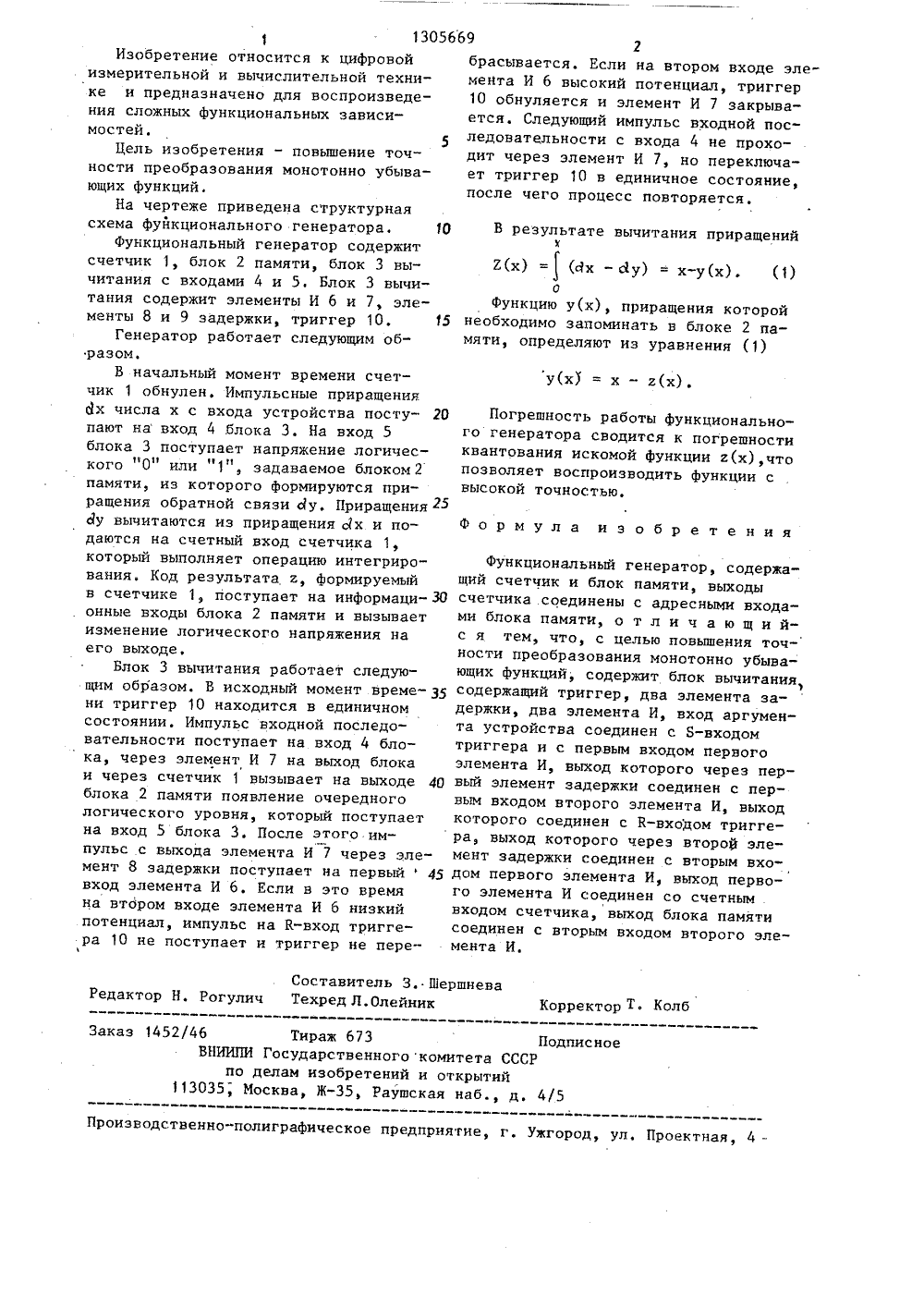

(2 (2 ститут Гапаню СССР983 работкальсных сис113. Сй (Р ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ИСАНИЕ ИЗ ОРСКОМУ СВИДЕТЕЛЬСТВУ 1) 3826364/24-242) 18. 12.84(57) Изобретение относится к цифровойизмерительной и вычислительной технике и предназначено для воспроизведения сложных функциональных зависимостей. Цель изобретения - повышение точности преобразования монотонно убывающих функций. Б функциональ"ный генератор, содержащий счетчик 1,блок 2 памяти, введен блок 3 вычитания, содержащий элементы И 6 и 7элементы 8 и 9 задержки, триггер 10.Предложенный блок 3 вычитания позволяет производить операции над совокупностью число-импульсных и потенциальных величин, 1 ил.В результате вычитания приращенийх2(х) = (с 1 х - сну) = х-у(х) . (1)офункцию у(х), приращения которой необходимо запоминать в блоке 2 памяти, определяют из уравнения (1) у(х) = х - я(х),Погрешность работы функционального генератора сводится к погрешности квантования искомой функции г(х),что позволяет воспроизводить функции с высокой точностью. формула изобретения Составитель 3. Шершнева Редактор Н. Рогулич Техред Л.Олейник Корректор Т, КолбЗаказ 1452/46 Тираж 673 Подписное ВНИИПИ Государственногокомитета СССР по делам изобретений и открытий 113035; Москва, Ж, Раушская наб., д, 4/5 ЮПроизводственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 -1130566Изобретение относится к цифровойизмерительной и вычислительной технике и предназначено для воспроизведения сложных функциональных зависимостей.5Цель изобретения - повышение точности преобразования монотонно убывающих функций.На чертеже приведена структурнаясхема фуйкционального генератора, ЮФункциональный генератор содержитсчетчик 1, блок 2 памяти, блок 3 вычитания с входами 4 и 5. Блок 3 вычитания содержит элементы И 6 и 7, элементы 8 и 9 задержки, триггер 10, 15Генератор работает следующим образом.В начальный момент времени счетчик 1 обнулен, Импульсные приращенияДх числа х с входа устройства поступают на вход 4 .блока 3. На вход 5блока 3 поступает напряжение логического "0" или "1", задаваемое блоком 2памяти, из которого формируются приращения обратной связи ду, Приращения 25Зу вычитаются из приращения дх и подаются на счетный вход счетчика 1,который выполняет операцию интегрирования. Код результата е, формируемыйв счетчике 1, поступает на информационные входы блока 2 памяти и вызываетизменение логического напряжения наего выходе,Блок 3 вычитания работает следующим образом. В исходный момент времени триггер 10 находится в единичномсостоянии. Импульс входной последовательности поступает на вход 4 блока, через элемент И 7 на выход блокаи через счетчик 1 вызывает на выходе 40блока 2 памяти появление очередногологического уровня, который поступаетна вход 5 блока 3. После этого импульс с выхода элемента И 7 через элемент 8 задержки поступает на первый45вход элемента И 6. Если в это времяна втором входе элемента И 6 низкийпотенциал, импульс на К"вход триггера 10 не поступает и триггер не пере 9 2брасывается, Если на втором входе элемента И 6 высокий потенциал, триггер10 обнуляется и элемент И 7 закрывается. Следующий импульс входной последовательности с входа 4 не проходит через элемент И 7, но переключает триггер 1 О в единичное состояние,после чего процесс повторяется. функциональный генератор, содержащий счетчик и блок памяти, выходы счетчика соединены с адресными входами блока памяти, о т л и ч а ю щ и йс я тем, что, с целью повышеиия точности преобразования монотонно убывающих функций, содержит блок вычитания, содержащий триггер, два элемента задержки, два элемента И, вход аргумента устройства соединен с Б-входом триггера и с первым входом первого элемента И, выход которого через первый элемент задержки соединен с первым входом второго элемента И, выход которого соединен с К-входом триггера, выход которого через второ 9 элемент задержки соединен с вторым входом первого элемента И, выход первого элемента И соединен со счетным входом счетчика, выход блока памяти соединен с вторым входом второго элемента И.
