G06F — Обработка цифровых данных с помощью электрических устройств
Устройство для ввода информации
Номер патента: 1319015
Опубликовано: 23.06.1987
Авторы: Козлов, Майданюк, Тютюнник
МПК: G06F 3/02
Метки: ввода, информации
...ситуация, а самтриггер 27 сбрасывается сигналомнизкого уровня с выхода элементаНЕ 23, на входе которого появляетсясигнал высокого уровня при переходе счетчика 18 в режим параллельнойзаписи.При этом микропроцессор считывает с информационных выходов 37 устройства нулевой код, разделяющийциклы опроса матрицы 5 элементов, коммутации.Таким образом, приемнику постоянно передается информация о состоянии элементов коммутации и код, разделяющий циклы опроса матрицы. Микропроцессор производит обработку информации, поступающей от устройства вво да. Коды, соответствующие алфавитноцифровым клавишам, воспринимаются один раз, если эти коды отсутствовали в предыдущем цикле опроса и в дальнейшем игнорируются, коды от управляющих клавиш учитываются...
Устройство для ввода информации
Номер патента: 1319016
Опубликовано: 23.06.1987
Авторы: Антипов, Асаевич, Бессонов, Рейнгольд
МПК: G06F 3/02
Метки: ввода, информации
...нормально разомкнутого контакта, а следовательно, и на тактовомвходе регистра 7 дребезг не вызываетизменения информации на выходах регистра, а подтверждает стабильную информацию на информационных входах 55регистра 7. При первом же замыканииобщего контакта с нормально замкнутым на нулевом входе триггера 4 появляется нулевой уровень, устанавливающий на выходе триггера 4 нулевойуровень, Перепад иэ единичного в нулевон уровень на тактовом входе счетчика 5 приводит к тому, что содержимое счетчика изменяется на единицу и на адресных входах демультиплексора 6 появляется код, разрешающий прохождение информации от информацион 1ного входа демультиплексора 6 на второй выход. Устройство подготовлено для записи второй цифры кода во...
Устройство для ввода информации
Номер патента: 1319017
Опубликовано: 23.06.1987
МПК: G06F 3/02
Метки: ввода, информации
...новой информации не происходит. При срабатывании любого элемента группы 14 элементов коммутации логический нО" с нормально разомкнутых контактов поступает на. соответствующий вход мультиплексора 2, с выхода которого логическая " 1" поступает на два входа элемента 2 И-ИЛИ, на другие два выхода которого поступает логическая "1" первого разряда выхода счетчика 13 (логическая "1" в.младшем разряде. кода соответствует опросу нечетных входов коммутатора), на следующие два входа поступает логический "0" с выходаблока 8 памяти, открывая по первому входу элемент И 5, при приходе логической " 1" на20 второй вход которого переключается триггер 6, который устанавливает режим записи блока 8 памяти и через открытый по первому входу элемент И 10...
Универсальный логический модуль
Номер патента: 1319018
Опубликовано: 23.06.1987
Авторы: Авгуль, Бенкевич, Соболенко, Татур, Якуш
МПК: G06F 7/00
Метки: логический, модуль, универсальный
...Уо =хг, Ц =х 3 г30 34 хгТаким образом, при определенной настройке модуль реализует все технические функции четырех переменных. 1=(, г Ыв) и Ч=- Ф Ч П р и м е р. Найдем настройки модуля на функцию Г(х,х)=хх чх х.Очевидно, что вектор ее значенийравен5 у (у уг,., у, ) в (0,0,0,1,0,0,0,Тогда Ч=(0,1,1,1,0,0,0,0),Откуда вектор значений (таблица1 О истинности) функции ,:, Ч)причем=у Эуь Ч, =У 7-3=185- фПоставим в соответствие кортежамУ и Ч булевы функции трех переменных " (х х х ) и ( (ххх,)при условии, что значение функцииу, на (3-1)-м наборе переменных х-,х,равно У , а соответствующеезначение функции р, -Ч,.; ,3 =1,8. Далее по виду функций ц, и 1, с помощью приводимой таблицы находим сигналы настройки Б, 3, , которые и определяют...
Универсальный логический модуль
Номер патента: 1319019
Опубликовано: 23.06.1987
Авторы: Авгуль, Мищенко, Пархоменко, Смирнов
МПК: G06F 7/00
Метки: логический, модуль, универсальный
...что на выходе четвертого элемента РАВНОЗНАЧНОСТЬ 16 реализуется функция 1 Г П П чГ П ПгдеЙ =Х 0613 Х, 0607 уснимается следующая логическая зависимость: Шеннона может быть представлена ввидеР (Х Х ) Х Ч(Х х )Ух Ц (Х рх ) еПриравнивая правую часть выражения(2) к данному представлению функции,видим, что всегда однозначно могут бытьопределены функции Г, ГХРх=Ч (х, )фкоторые, как было показано, являются логическими функциями трех переменных.15 Рассмотрим алгоритм настройки.Пусть Е(х,х ,х ,х ) - реализуемаямодулем логическая функция четырехпеременных, Тогда определим некоторую логическую функциюЧ(ха,хх 2,х )=Е(хх ,х ,х )и представим ее в видеГ Ъ(,Р(Х, РХ РХ РХ 2)=Х (ХУХ 5) 4 0 230 тоР (х 1 у х,5 ) = 0 (х в х з )Я(х э х 5 ) 3С (хх )= ,(хх...

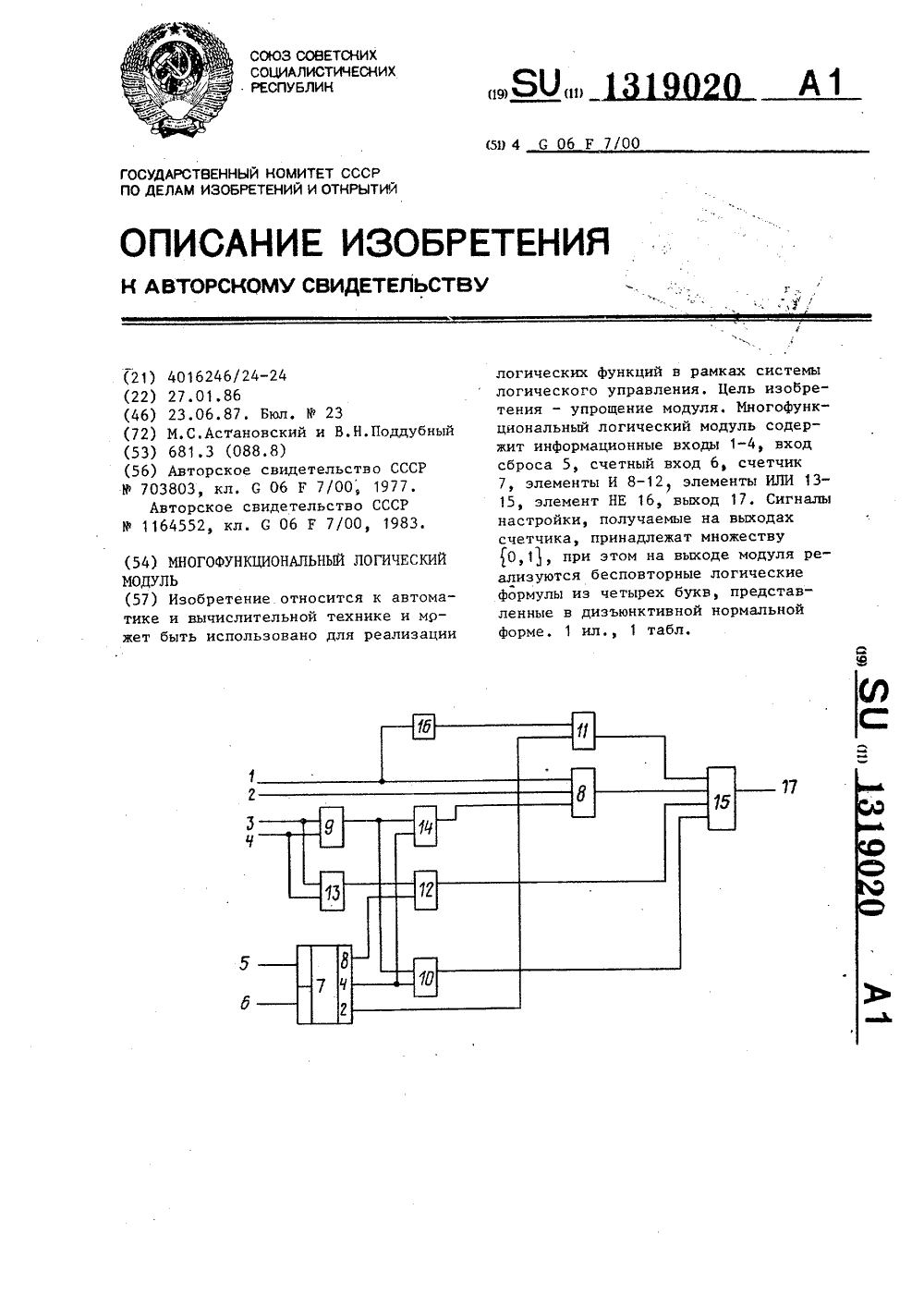

Многофункциональный логический модуль
Номер патента: 1319020
Опубликовано: 23.06.1987
Авторы: Астановский, Поддубный
МПК: G06F 7/00
Метки: логический, многофункциональный, модуль
...третий выход которого соединенс вторым входом второго элемента И,а вход сброса счетчика и счетныйвход соединены со входом сброса исчетным входом модуля, выход которого соединен с выходом третьего элемента ИЛИ, четвертый вход которогосоединен с выходом пятого элемента причем переменные Е Е , 2, Е по даются соответственно на первый, второй, третий и четвертый входы модуляи являются информационными, переменные Е, Е 6, 27 снимаются с соответствующих выходов счетчика и являютсянастроечными,Работа модуля при различных режимах настройки для реализации всехтипов бесповторных логических функций, заданных в ДНФ из четырех и менее букв при равной доступности прямых и инверсных выходов источниковинформации и возможности перестановок входных...
Функциональный генератор
Номер патента: 1319021
Опубликовано: 23.06.1987
Авторы: Брагин, Голованов, Левин, Родин
Метки: генератор, функциональный
...на первый еговход очередного импульса с генератора устанавливает триггер 4 в единичное состояние, разрешая прохождениеимпульсов с генератора 1 импульсовчерез элемент И 2 на сигнальныйвход делителя 5 частоты. Импульс свыхода делителя 5 частоты, поступаяна вход счетчика б адреса, переводит его в очередное состояние, приэтом на выходе 17 блока 7 памятипоявляется код очередной ординаты,на выходе 18 блока 7 памяти - потенциал, определяющий знак этой ординаты, на выходе 19 - код, определяющий момент появления очередного импульса с выхода делителя 5 частоты,соответствующий моменту появленияследующей ординаты,На последующих участках аппроксимации функции генератор работаетаналогично. При этом в течение всеговремени генерации Функции...
Вычислительное устройство
Номер патента: 1319022
Опубликовано: 23.06.1987
Авторы: Золотовский, Коробков, Ширванян
МПК: G06F 7/38
Метки: вычислительное
...например, сдвиг на "25" разрядов вправо и считывая информацию, начиная с 30 "32" разряда по "63", получим исходное число, сдвинутое на "7" разрядов влево. Эту операцию выполняеткоммутатор 1 по сигналу с входа 14.Если первые восемь разрядов равнынулю, то на прямом выходе схемы 2сравнения формируется логическаяединица, на инверсном - логическийноль. На схеме 3 сравнения анализируется следующая группа из восьми ,10 разрядов. Если она не нулевая, тона выходе схемы сравнения с нулемформируется логический ноль. В результате формируются сигналы, запре.щающие считывание из блоков 11 и12, и на элементе И 5 формируетсясигнал, разрешающий считывание изблока 10.Параметр сдвига формируется аналогично описанному за тем исключением, что...
Накапливающий сумматор
Номер патента: 1319023
Опубликовано: 23.06.1987
МПК: G06F 7/49
Метки: накапливающий, сумматор
...может быть сформирован сиг-. 35 нал переноса из данного разряда.При работе с числами, представлен-ными в Фибоначчиевой системе счисления, логическая единица подается на первую управляющую шину, Разряд сум матора подключается к входным шинам переноса из (д)-го, (х+2)-го разрядов и входным шинам переноса в 0+1)-й, (1-2)-й разряды, а также шине входа суммы данного разряда, 45 Следовательно, сумматор выполняет следующий алгоритм. сложения:С+с =(1+1)+ф 1-2)и как видно, оперирует со следующими50 сигналами: входными сигналами переносов, разрядами слагаемых.Наличие двух сигналов переноса в данный разряд приводит к необходимости получения из них сигнала, уча 55 ствующего в сложении, и сигнала переноса из .данного разряда, что поясняется в...
Устройство для определения аргумента вектора
Номер патента: 1319024
Опубликовано: 23.06.1987
Авторы: Банников, Камаев, Кутявин, Розенталь
МПК: G06F 7/548
...код координаты У -3 13190 в делитель блока 10 деления. Частное от деления двоичного кода меньшей координаты на двоичный код большей координаты с выходов блока деления поступает на адресные входы блока 6 памяти. В момент окончания деления с блока 10 деления на вход разрешения выбора блока 6 памяти поступает сигнал, по которому в блоке 6 памяти в зависимости от величины частно 10 го и третьего разряда кода угла полярных координат производится выбор значения младших разрядов кода угла полярных координат. Значения кода младших и трех старших разрядов угла 15 полярных координат записываются в регистр 3 результата сигналом с выхода признака окончания деления блока 10 деления. Таким образом, в регистр результата записывается код 20 угла...
Устройство для вычисления синуса
Номер патента: 1319025
Опубликовано: 23.06.1987
Автор: Пуховицкий
МПК: G06F 7/548
Метки: вычисления, синуса
...вычислений, получаем результат 35 где Я - порядок результата посленормализации, 40Ъ - мантисса результата после нор 1мализации, т.е. -- с Ь с 1.рЭти рассуждения справедливыдлялюбых р, так как где р = 2 , к = 1,2,3,4. 50Из (6) следует, что яновной частью процесса вычисления величины здпА является процесс вычисления промежуточной величины Р(я 1 пА) /А, где А = р а. 55 где Р(Х) - значение функции в точках,определяемых числами фор.мирующимися на выходестарших разрядов первогосдвигателя3Р (Х) - значение производной функции в точках, определяемых числами, формирующимися на выходе старших разрядов первого сдвигателя;У - число, формирующееся навыходе младших разрядовпервого сдвигателяХ - число, формирующееся навыходе старших...
Квадратор
Номер патента: 1319026
Опубликовано: 23.06.1987
Авторы: Алиев, Вердиев, Мякочин, Тургиев
МПК: G06F 7/552
Метки: квадратор
...разряд меньше, чем необходимо для формирования максимального нечетного числа, образующегося при поступлении ца вход ус:тройства х б 2- 2", Лноичцо число 2 х -1=2" -1лакс состоит нэ и+1 единиц и требует для представления (и+1)-разрядного двоичного счетчика, Этот разряд искзтючетт из груттгщ млталллтх цесуммирующих разрядов счетчика 1, в связи с чем в целях обеспечения однозначного соответствия между кодами и-щ старших разрядов нечетных чисел 2 з.-1 и номерами д входных импульсов согласно выражению (1) весовые коэффициенты двоичных разрядов счетчика 1 учитываются при образовании суммыс удвоением веса.При поступлении на вход счетчика 1 каждых х =-импульсов иэ входногоО)числа х происходит переключение из 1" в "О" его щ-го разряда, отчего...
Генератор случайных сочетаний
Номер патента: 1319027
Опубликовано: 23.06.1987
Автор: Глушан
МПК: G06F 7/58
Метки: генератор, случайных, сочетаний
...их числа. Вероятность такого события мала, поэтому практически запас по длительности должен иметь величину меньше.Пусть необходимо формировать слу чайные сочетания из "7" по "4". При этом в регистр 15 необходимо записть число 4. Предположим, что первым случайный импульс появится на выходе второго генератора 4, второй (не пе рекрываясь с первым) - на выходе первого генератора 4, третий (не перекрываясь со вторым) - на выходе четвертого генератора 4. Эти импульсы, проходя формирователи 11, дифферен цируются и перебрасываются в единич ное состояние первый, второй и четвертый триггеры 5. Пусть четвертый и пятый случайные импульсы, перекрываясь, появляются соответственно на выходах шестого и пятого генераторов4, ак как импульс на выходе...
Цифровой умножитель частоты следования импульсов
Номер патента: 1319028
Опубликовано: 23.06.1987
Авторы: Ветчинкин, Лещенко, Салаев, Уманский
МПК: G06F 7/68
Метки: импульсов, следования, умножитель, цифровой, частоты
...с дополнительного выхода делителя 5 импульсы частотой 4 -- где 4 -ш ф биномиальный коэффициент четвертой степени. При этом к моменту прихода третьего входного импульса на выхоДе счетчика 2 формируется число, пропорциональное 4 Т- Т , котре переносится в счетчик 3. (Т - время между вторым и третьим входными импульсами).На вычитающий вход этого счетчика делителя Я частоты поступаютйимпульсы с частотой 6 где 6 -Э второй биномиальный коэффициент четвертой степени, поэтому к приходу четвертого входного импульса в счетчике 3 формируется число, соответствующее 6 Т, + 4 Т - Т(Т,-время между третьим и четвертым входными импульсами). Число это переносится на информационный вход счетчика 4, на суммирующий вход которого поступают с делителя 8...
Микропрограммное устройство управления
Номер патента: 1319029
Опубликовано: 23.06.1987
Авторы: Кравцов, Мельников, Самошин
МПК: G06F 11/36
Метки: микропрограммное
...по инверсному адресу ошибка в микрокоманде элементом 32 суммы до модулю два не определяется (триггер 33 ошибки находится в единичном состоянии), импульс с выхода элемента 39 задержки через элемент И 38 обнуляет триггер 33 ошибки блока 9 контроля, При определении блоком 9 контроля признака 20 отказа адресного канала этот признак через элемент ИЛИ 26 устанавливает триггер 18 отказа в единичное состояние, На выходе одновибратора 27 формируется импульс, который через элемент ИЛИ 25 устанавливает триггер 17 запуска в нулевое состояние, и устройство на этом заканчивает работу,Если по инверсному адресу в сосчитанной микрокоманде блоком 9 контроля 30 ошибка не обнаруживается, устройство продолжает функционировать. Адрес нанокоманды с поля 6,4...
Устройство приоритета для выбора групповых заявок
Номер патента: 1319030
Опубликовано: 23.06.1987
МПК: G06F 9/50
Метки: выбора, групповых, заявок, приоритета
...сигналом с единичного выхода триггера 15 управления, а по третьему входу - единичным сигналом с единичного выхода 5-го разряда регистра 11 занятости ресурса, на выходе 33, узла 8 приоритета формируется единичный сигнал.Одновременно аналогичным образом формируется единичный сигнал на выходе 33 узла 8 приоритета, так как в данном узле разрешается дешифрация единичным сигналом на входе 31 приоритетного кода 2-го абонента с входа 32, При этом единичный сигнал формируется дешифратором 36 на втором выходе. Этот сигнал проходит через элемент ИЛИ 35, формируя на выходах элементов ИЛИ 35 следующий код: 010000000000000, Нулевым сигналом с выхода элемента ИЛИ 37, открыты по первым инверсным входам все элементы И 38, а единичным сигналом с10 15...
Устройство для распределения заданий процессорам
Номер патента: 1319031
Опубликовано: 23.06.1987
Авторы: Ефимов, Костюченко, Кравчук, Матов
МПК: G06F 9/50
Метки: заданий, процессорам, распределения
...подпрограммы,выбранной на реализацию в устройстве, никаких изменений не происходит. После выполнения данной подпрограммы диспетчер посылает единичный сигнал на соответствующий вход 27, который обнуляет триггеры 4 соответствующей строки формирователей 2. После этого появляются единичные сигналы на выходе элемента И 6 одного или нескольких столбцов. Дальнейшая работа устройства происходит аналогичноописанному, При наличии в регистре 23 приоритетов нескольких единиц диспетчер выбирает очередной ту программу, для которой номер разряда, содержащего единицу, наименьший.Когда все программы взяты на обслуживание, во всех разрядах регистра 24 записаны единицы, которые откроют элемент И 13, с выхода которого единичный сигнал поступает на...
Устройство приоритета
Номер патента: 1319032
Опубликовано: 23.06.1987
Авторы: Жулинский, Мещеряков, Попов, Сергеев
МПК: G06F 9/50
Метки: приоритета
...устройства. Кроме того, под действием поступающих на входы шиф ратора 8 низкого потенциала с выхода 29 узла 2 приоритета и высоких потенциалов с выходов узлов 1 и 5 приоритета на выходе шифратора 8, а следовательно, на информационных входах первого дешифратора 10 и на группе адресных выходов 40-42 устройстваформируется двоичный адрес обслуживаемого абонента, подключенного к запросному входу 34 устройства. В таком состоянии устройство находится до момента появления на входе 43 сигнала в виде импульса положительной полярности, который свидетельствует о том, что сигнал обращения принят и абонент может снять запрос.Сигнал с входа 43 устройства по- ф ступает на вход записи регистра 9 и на вход стробирования первого дешифратора 10, при...
Устройство переменного приоритета
Номер патента: 1319033
Опубликовано: 23.06.1987
Авторы: Бобченко, Ларченко, Хлестков, Ялинич
МПК: G06F 9/50
Метки: переменного, приоритета
...выход 23 устройства аналогичен описанному для режима абсолютных приоритетов. Сформированный на 45одном из выходов 23 устройства единичный сигнал инициирует. начало обслуживания соответствующего абонента, а через элемент ИЛИ 15 сбрасывает триггер 11, нулевой сигнал с выхода которого через элементы И 12 и 13запирает все элементы И 14, обеспечивая нулевые потенциалы на всех выходах 23 устройства.55Новый цикл работы устройства начинается с приходом ответа об окончании обслуживания абонента в виде положительного импульса на соответствующем входе 19 устройства, который сбрасывает в нуль соответствующий разряд регистра 3 запросов, соответствующий триггер 9 группы иустанавливает (через элемент ИЛИ 8)триггер 11, что обеспечивает...
Многоканальное устройство для обслуживания запросов
Номер патента: 1319034
Опубликовано: 23.06.1987
Авторы: Бучнев, Зимнович, Карпунин, Песоченко
МПК: G06F 9/50
Метки: запросов, многоканальное, обслуживания
...35только на код старшего приоритета(Например, максимальный код), Устройство готово к работеПри необходимости обращения кобслуживающему устройству источник 40выставляет запрос в виде диничиогоуровня на соответствующем входе 11.При наличии хотя бы одного запросапоявляется сигнал на выходе 10,который поступает н обслуживающее 45устроиство. Если обслуживающее усттета Ь счетчики 15 кднвлов после обработки каждого запроса, что исключает нарущениеприоритетв запросов.1 ил.1319034 Формула изобретения Составитель М.СорочанТехред М.Ходаиич Корректор М.Шароши Редактор О.Вугир Тираа 762 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретейий и открытий113035, Москва, Ж, Раушская яаб., д, 4/5Заказ 2413/43 Производственно-полиграфическое...
Устройство для контроля логических блоков
Номер патента: 1319035
Опубликовано: 23.06.1987
Авторы: Кацнельсон, Ярмолик
МПК: G06F 11/30
Метки: блоков, логических
...после очередной серии из Н тактов добавляет единицу в счетчик 7, а еще через время, определяемое элементом 26 задерж.ки, необходимое для анализа выходов реверсивного счетчика 3, разрешает чтение ранее подготовленной информации н реверсивный ачетчик 3 из блока 6 по следующему адресу, определяемому значением выходов 1 - г счетчика 7. 30Контролируемая схема исправна, если происходит сравнение эталонной информации, записанной по всем адресам блока б оперативной памяти с информацией, получаемой каждый раз в 35 течение одного прогона текста на выходах контролируемого устройства, т.е. на шине Х, и срабатывает элемент 8 индикации, сигнализирующий об окончании контроля. 40Если информация по какому-либоадресу блока б не сравнивается с...
Устройство для контроля последовательного кода
Номер патента: 1319036
Опубликовано: 23.06.1987
Автор: Гребенников
МПК: G06F 11/10
Метки: кода, последовательного
...счетчике 2.Информация, выдаваемая из блока14 сопряжения в канал связи, поступает также и в устройство через информационный вход 8. 50Устройство работает следующим образом.Перед выдачей информации из блока 14 сопряжения на первый и второй установочные входы 9 и 10 устройства поступают сигналы, которые устанавливают соответственно триггер 1 в "1", а счетчик 2 - в "0" на вход 12 контрольного разряда устройства поступает сигнал свертки по модулю два,который сохраняет свое значение навремя выдачи слова,Последовательность импульсов информационного сообщения поступает насчетный вход триггера 1, причем, если количество импульсов в слове четное, то триггер устанавливается в ""1", если нечетное - то в "0". Поокончании каждого слова на...
Устройство для контроля цифровых объектов
Номер патента: 1319037
Опубликовано: 23.06.1987
Авторы: Крыжановский, Мазуряк, Полякова
МПК: G06F 11/16
...второго коммутатора 8. Очередным сигналом "Стоп" процесс сжатия приостанавливается, а на вход счетчика 11 добавляется единица, в результате чего группа информационных входов коммутатора 13 подразрядно соединяется с входами очередной микросхемы группы 14 эталонных рпсросхем. Этим же сигналом "Стоп" (задержанным элементом 18) вырабатывается сигнал "Старт" для продолжения процесса сжатия.Процесс сжатия в рассматриваемом режиме завершается окончательно после обработки последней микросхемы 14.ш модуля 12 эталонных микросхем, когда второй счетчик 11 вырабатывает сигнал переполнения, который с выхода данного счетчика поступает через второй вход и выход второго элемента ИЛИ 17 на вход установки в ноль триггера 21, После этого очередным...
Устройство для отладки программ
Номер патента: 1319038
Опубликовано: 23.06.1987
Автор: Вайнштейн
МПК: G06F 11/28
...записано последнее состояние счетчика, запись информации в блок 13производится в ту ячейку, в которуюона должна была бы записаться, если бы прерывания не было, Таким образом,достигается полное соответствие между информацией блока 1 З,и процессами, происходящими в магистрали припрогоне отлаживаемой программы, независимо от количества прерываний,режима работы устройства и воздействия оператора на это устройство. Наличие блока 13 с соответствующими схемами управления обеспечиваетзапись информации о состоянии магист 5 13Состояние коммутационных элементов а, Ъ, с блока 1 задает режимы останова: а - 1, Ь, с - безразлично - останов по выходному сигналу блока 7 сравнения (первый режим); а - 2, Ъ - 1, с - останов по прохождению заданного...
Устройство для сопряжения процессора с многоблочной памятью
Номер патента: 1319039
Опубликовано: 23.06.1987
Авторы: Егоров, Потапов, Шакиров
МПК: G06F 13/00
Метки: многоблочной, памятью, процессора, сопряжения
...ячейки памяти и Формирует сигнал СИА. Старшие разряды адреса поступают на вход дешифратора 2 сегмента всех устройств 1сопряжения, подключенных к данному процессору. Сигнал СИА поступает на управляющий вход дешифратора 2 сегмента всех устройств 1 сопряжения.С приходом сигнала СИА дешифраторы 2 сегмента каждого устройства 1 сопряжения, подключенного к данному процессору, дешифрируют старшие разряды адреса, поступающие на их входы, Дешифратор 2 сегмента, которому соот О ветствует установленный адрес настарших разрядах адреса, выдает управляющий единичный сигнал на первый вход элемента И 10 и на нулевой вход триггера 11, Если на линии системной 15 шины 14 блокировки установлен нуль, т.е. данный блок памяти уже захвачендругим процессором,...
Устройство для сопряжения абонентов
Номер патента: 1319040
Опубликовано: 23.06.1987
Авторы: Алексеев, Дорошкевич, Зефиров, Пашанина
МПК: G06F 13/00
Метки: абонентов, сопряжения
...20 нулевой комбинации, управляемый сигналами с первого выхода дешифратора 9 и выходаблока 3 выделения разрешенных обращений, фиксиРует отсутствие комбинации"Все нули" на виходах формирователя5 адреса появлением сигнала на своемвтором выходе. Этим сигналом разрешается запись из регистра 1 черезблок 22 элементов И в счетчик 8 комбинации, превышающей, например, наединицу комбинацию, соответствующуюпоявлению сигнала на втором выходедешифратора 9. Это позволяет счетчику 8 перескочить через комбинациюзавершения интервала на комбинациюпродолжения интервала. В данном случае появляется сигнал на третьем, например, выходе дешифратора 9, устанавливающий триггер 10 в единичноесостояние. Открывается блок элементов .И и с одного из входов...
Устройство для сопряжения эвм с абонентом
Номер патента: 1319041
Опубликовано: 23.06.1987
МПК: G06F 13/00
Метки: абонентом, сопряжения, эвм
...1свободны.Информационное слово, предназнаценное для выдачи из ЭВМ абоненту,поступает через вход 10 устройствадля сопряжения на вход 12 буферныхрегистров 1Первый синхроимпульс(СИ) из ЭВМ через вход 24 устройствапоступает через синхронизатор 7 навход распределителя 2 импульсов, возбуждая первый разряд этого распределителя, Импульс с возбужденного разряда поступает на вход 13 соответствующего ему буферного регистра 1,обеспечивая в него запись информационного слова. Кроме этого, первый СИс первого выхода синхронизатора поступает на счетный вход 18 реверсив-ного счетчика 5, увеличивая ега состояние на единицу,Результат сложения с выходов реверсивного счетчика 5 через выход 16 устройства в двоичном коде поступает в ЭВМ, которая следит за...
Устройство для управления и обмена данными
Номер патента: 1319042
Опубликовано: 23.06.1987
Авторы: Кривоносов, Куванов, Миролюбский, Никольский, Тимонькин, Ткаченко, Харченко
МПК: G06F 13/00
...первый 108.1, второй 108.2 и третий 108.3 выходы генератора 106.Рассмотрим назначение элементов,блоков и связей устройства.БМУ 1 (фиг.2) предназначен для управления работой устройства и формирования сигналов микроопераций длявзаимодействия с центральным процессором и реализации микропрограмм обработки информации, выполняемых операционным блоком. Входы 21.1, 21.2 45и 21.3 блока 1 служат для приема сигналов соответственно: "Требование обмена", "Признак управляющего слова"(ПУС) и "Разрешение непосредственного доступа" (РНД), Вход 49 блока 1 50предназначен для приема сигнала направления обмена (знака) от блоков 42 4ввода-вывода (БВВ). Входы 31.1 3.К предназначены для приема сигналов запросов на обслуживание от блоков 3.1 - З.К...
Устройство для определения распределения вероятностей случайного процесса
Номер патента: 1319044
Опубликовано: 23.06.1987
Автор: Романов
МПК: G06F 17/18, G06G 7/52
Метки: вероятностей, процесса, распределения, случайного
...14, поступает на вход управления записью/ считыванием из блока 14 памяти, Выполняется считывание кода и, по адресу а; . Значение и, поступает на установочный вход счетчика 12, на его вход управления установочным входом поступает также нулевое значение импульса с элемента ИЛИ-НЕ 11, которое разрешает установку в реверсивном счетчике 12 кода и;. С установкой кода и; в счетчике 12 (фиг. 2 о) и по окончании действия нулевого уровня на входе управления установочным входом счетчика 12 через переключатель 13, подключающий в режиме измерения плотности вероятностей выход элемента ИЛИ-НЕ 11 к счетному входу сложения счетчика 12, действует импульс (фиг, 2 а), установленный код и, увеличивается на единицу младшего разряда. Значение кода и;+1...
Устройство для вычисления свертки
Номер патента: 1319045
Опубликовано: 23.06.1987
Авторы: Выжиковска, Выжиковски, Гретковски, Каневский
МПК: G06F 17/17
Метки: вычисления, свертки
...А, в результате которой произведение Я(1)Х(Ь) записывается в первый ре гистр 8.0 результата.Такт и+20+1, В блоке 1.П выполняется базовая операция В, в результате которой во второй регистр 10.0 результата записывается окончательное значение у(п), откуда поступает в основную память 2. При выполнении двумерной свертки устройство работает следующим образом. Во время этой операции в регистре 6, коэффициента) где 1=КЬ+К) хранится коэффициент Я(К-К+1) 1). Одновременно с подачей сигнала "Двумерная свертка", который+и+2) когда на вход первого буферного регистра 5.1 поступает входнойотсчет Х(п+К, ш); который с приходом очередного тактового импульсазаписывается в указанный регистр.В следующем такте с номером Я +1 ввычислительном блоке 1.1...
