Устройство для возведения в квадрат в избыточном коде

Загрузка...

Номер патента: 1307457

Опубликовано: 30.04.1987

Авторы: Золотовский, Коробков

МПК: G06F 7/552

Метки: возведения, избыточном, квадрат, коде

...2729 соответственно. Вход 35 устройства управляет входом управления записью в регистры 30 - 34. Одноразрядный четверичный регистр представляетсобой обычный трехразрядный двоичный 10регистр. Выходы сумматоров 25 и 26.являются выходами устройства 36,Устройство работает следующим образом,В исходном состоянии регистры 1, 1530 - 34 обнулены, Перед началом операции на.вход 2 подается число, возводимое к вадрат Х, которое по сигна"лу записи, поступающему на вход 3,записывается в регистр 1 старшими 20разрядами слева, С помощью логических элементов НЕ 5 - 15 И 10 - 14и 16 и БПП 7 - 22 формируется 1-йчастичный квадрат, который непосредственно (из БПП 21 и 22) или через 25БПП 18 - 20 и сумматоры 25 - 29 поступает на регистры 30 - 34 со...

Устройство для выбора запросов по приоритетам

Загрузка...

Номер патента: 1307458

Опубликовано: 30.04.1987

Авторы: Маханек, Ярусов

МПК: G06F 9/50

Метки: выбора, запросов, приоритетам

...ту шину 16, поМ зиционный номер которой К , =2 - -Яминимальной среди номеров шин, имеющих "0". В шифраторе 4 иэ позиционного номера К ,. получается ш-разрядный инверсный двоичный код Импекскоторый выставляется на разрядные шины 17,. 17Входы шифратора 4 подключены к логическим шинам 16164 где =2 -1, В общем случае на этих шинах находится комбинация нулевых и единичных сигналов, Нулевой сигнал с шин 16 после инвертирования элементами НЕ 12 в виде "1" стремится выработаться на шинах 15, Но единичный сигнал выработается только на одной шине 15, номер которой К наименьший, так как нулевойминсигнал шины 16 с номером К ,открывает диоды 13 с номерами К , тех диодных групп, номера которых больше К, исключая возможностьМин фвыработки логических...

Устройство для контроля цифровых блоков

Загрузка...

Номер патента: 1307459

Опубликовано: 30.04.1987

Авторы: Глебов, Календарев, Крюков, Назаров, Новиков, Шумилов

МПК: G06F 11/22

Метки: блоков, цифровых

...анали"затора 1,Устройство, изображенное нафиг. 2, в котором роль блока коррекции выполняет совокупность генераторатактовых импульсов, триггера и элемента РАВНОЗНАЧНОСТЬ, работает следующим образом,Генератор 14 тактовых импульсовобеспечивает выдачу трех серий синхроимпульсов Ф 1, Ф 2 и ФЗ для синхронизации соответственно триггера 15многоканального сигнатурного анализатора 12 и контролируемого цифрово"го блока 13, При поступлении на счетный вход триггера 15 единичного импульса он переходит из "О" в "1", апри поступлении следующего единичного импульса он переходит из "1" в 35"О", обеспечивая выдачу на первыйвход элемента равнозначность 16 "О"и "1" сигналов, которые через тактинвертируют выходную последовательность, поступающую с п-го...

Устройство для контроля выполнения программ

Загрузка...

Номер патента: 1307460

Опубликовано: 30.04.1987

Авторы: Климович, Ткачев

МПК: G06F 11/28

Метки: выполнения, программ

...пятом выходе дешиФратора 3 адреса при программномобращении к регистру 15 контрольнойметки, при этом ранее на входе 6данных устройства выставляется кодметки сегмента, достигнутого в результате выполнения контролируемого сегмента, Сигналом "Конец циклаконтроля" триггер 9 по входу К устанавливается в нулевое состояние,что закрывает путь прохожденйютактовых импульсов через элементИ 10 на счетный вход второго счетчика времени, Одновременно переднимфронтом сигнала "Конец цикла контроля" происходит запись состояниявхода В триггера 21 прерывания наего выход.Код метки, выставленный на вход бданных устройств при программном обращении к регистру 15 контрольнойметки, подается на его информационные входы, а также на первые информационные входы...

Устройство для сопряжения двух вычислительных машин

Загрузка...

Номер патента: 1307461

Опубликовано: 30.04.1987

Авторы: Заяц, Малецкий, Невский

МПК: G06F 13/14

Метки: вычислительных, двух, машин, сопряжения

...слово информации и сигнал чтения, который разрешает прием информации в регистр 5. Сигнал высокого уровня с выхода элемента И 8 через элемент ИЛИ 12 поступает на вход элемента ИЛИ 14 и на входы элементов И 3, где разрешает передачу информации из регистра 5 в регистр Сигнал высокого уровня с выхода элемента ИЛИ 14 поступает на выход 27 сигнала запуска генератора синхронизирующих импульсов. ЭВМ 29 формирует серию синхроимпульсов, которые поступают на входы счетчика 4 и элемента И 11, При состоянии счетчика сигнал высокого уровня с соответствующего выхода дешифратора 6 поступает на входы элементов И 3, после чего информация с выхода регистра 5 через элементы И 3 передается в регистр 1. При состоянии счетчика "2" сигнал высокого уровня с...

Устройство для сопряжения эвм с абонентом

Загрузка...

Номер патента: 1307462

Опубликовано: 30.04.1987

Авторы: Ерасова, Исаенко, Самчинский, Шаров

МПК: G06F 13/24

Метки: абонентом, сопряжения, эвм

...информации в ЭВМ в ВУ, Обмен с ВУ производится байтами, а с ОЗУ словами,например по 4 байта,При выполнении операции записи наВУ информация из регистра 23 поступает в регистр 29, оттуда через коммутатор побайтно на ВУ. При считыванииинформация побайтно принимается нарегистр 32, а после накопления полЮного слова (4 байта), переписываетсяв регистр 24, а затем в ОЗУ. Регистры 30 и 31 служат соответственно дляхранения НВУ и КОП, НВУ и КОП поступают из регистра 4 через шину 39блока 3. Регистр 33 предназначен дляФормирования управляющих сигналовустройства, а регистр 34 - дляприема и задержки управляющих сигналов абонентов. Задержки необходимы для надежного приема сигналов наинформационных шинах,шие разряды - с выхода поля адреса перехода,...

Устройство для исследования графов

Загрузка...

Номер патента: 1307463

Опубликовано: 30.04.1987

Авторы: Назаров, Примаков, Сущев, Швыркин

МПК: G06F 15/173

Метки: графов, исследования

...соответствующих элементов И 25, другие входы которых подготовлены к работе высокими потенциалами с выходов элементов И 23.Дальнейшая работа устройства осуществляется так же, как при выявлении конкуренционных связей типаОцс (1,1) ПОц С (1,3)ОС приходом последующих (и)-х импульсов с генератора 2 на вход сдвига первого сдвигового регистра 13 аналогичным образом осуществляется занесение информации о конкурирующих операторах во все остальные строки матрицы 1 формирователей дуг. В результате в матрицу 1 формирователей дуг будет записана информация,представленная на фиг, 3 в,1 С приходом (и)-го импульса на вход сдвига первого сдвигового регистра 13 возникает сигнал переполнения, который осуществляет запись единицы во второй разряд первого...

Управляемый арифметический модуль

Загрузка...

Номер патента: 1309017

Опубликовано: 07.05.1987

Автор: Дьяченко

МПК: G06F 7/38

Метки: арифметический, модуль, управляемый

...настройки,подаваемых на управляющие входы 14- 4519 модуля. Результат операции записывается в триггер 10 при подаче навход 24 синхросигнала Т.В таблице представлены реализуемыемодулем операции и соответствующие 50коды настроек, при этом принято, чтокод содержимого триггера перед нача-.лом операции соответствует операндуВ, а код А - входному операнду. Управляемый арифметический модуль,содержащий первый и второй коммута 17 2торы, триггер, элементы И и НЕ, причем 1.-й (д= 1,4) управляющий вход модуля соединен с 1-м информационным( входом первого коммутатора, первый управляющий вход которого соединен с прямым выходом триггера и выходом результата модуля, синхровход мо- . дуля соединен с синхровходом триггера, нулевой вход которого...

Устройство для вычитания

Загрузка...

Номер патента: 1309018

Опубликовано: 07.05.1987

Авторы: Коростелева, Кручинин

МПК: G06F 7/50

Метки: вычитания

...21 находится в нулевом состоянии) и устанавливает триггер 22 в "1". Таким образом, вычита ние заканчивается обнулением счетчика 4, после чего дешифратор 6 выдает сигнал в блок 7, который, пройдя через элемент 27, устанавливает "О" на выходе элемента 25, запрещая 40 1 прохождение импульсов счета через элемент 2. Результат, сформированный в прямом коде на счетчике 3, поступает на выход 20, так как сигнал на выходе 19 блока 7, сформированный на 45 элементе 32, находится в единичном состоянии. Знак результата "+" соответствует состоянию триггера 23 "О" Если уменьшаемое меньше вычитаемого, то первым обнуляется счетчик 4. При этом дешифратор 6 выдает единичный сигнал в блок 7, что вызывает установку в единичное состояние триггера 21,...

Устройство для умножения

Загрузка...

Номер патента: 1309019

Опубликовано: 07.05.1987

Авторы: Мынкин, Русанов, Фирстов

МПК: G06F 7/44, G06F 7/52

Метки: умножения

...У поступает на входырегистра 2 -2 .Выходы регистра 2, и 2 и узла 3поддерживаются в отключенном (третьем) состоянии до момента записи тетрад в соответствующие секции по импульсу распределителя 21. Затем навсе время преобразования выходы коммутатора 1 отключаются от своих выходных шин, а выходы секций 2 и 2и узла 3 подключаются, соответствен-;но, к входам секций 2-2.После записи множителя во входнойрегистр множителя младшая тетрадапоступает на вход ШМ 7, которая формирует на выходах совокупность управляющих сигналов, определяющую режим работы устройства на данном шагевычисления. Эта совокупность сигналов записывается в регистр 8 по импульсу распределителя 21. Каждая последующая тетрада, поступающая в секцию регистра 2 множителя,...

Устройство для умножения

Загрузка...

Номер патента: 1309020

Опубликовано: 07.05.1987

Автор: Макаров

МПК: G06F 7/52

Метки: умножения

...сумматора 6, обеспечивая прибавление к его содержимому кода множителя. После сравнения кодов регистра 2 и счетчика 3 сигнал А В на выходе схемы 5 сравнения становится нулевым и дальнейшее прохождение тактовых импульсов на входы счетчика 3 и накапливающего сумматора 6 прекращается. При этом в накапливающем сумматоре 6 будет код, равный АС, где С - код множителя, А - код множимого.Произведение имеет знак множителя, так как множитель суммируется в накапливающем сумматоре без изменения знака, Пусть множимое отрицательное, представленное дополнительным кодом. Схема 5 сравнения выдает единичный сигнал на выходе А В и на счетчик поступают импульсы по вычитающему входу. Одновременно единичный сигнал АВ, поступая на элементы 4 и на...

Генератор случайных процессов

Загрузка...

Номер патента: 1309021

Опубликовано: 07.05.1987

Авторы: Баканович, Волорова

МПК: G06F 7/58

Метки: генератор, процессов, случайных

...информациция имеет следующую структуру.Первый код определяет тип команды, выполняемой генератором. Зто может быть команда первоначальной загрузки, команда коррекции информации, определяющей вид, числовые характеристики Функций распределения вероятностей одного из параметров или форму импульса формируемого процесса; это может быть также команда коррекции ин 1формации, определяющей временные характеристики процесса и код режимаработы,1Следующие коды определяют вид ичисловые характеристики функций рас-.пределения вероятностей параметрови форму сигнала выходного процесса.Зта информация записывается в блок 5памяти. Последний содержит четырезоны, каждая из которых имеет своишины ввода-вывода информации,Оставшаяся часть кодов...

Генератор случайного процесса

Загрузка...

Номер патента: 1309022

Опубликовано: 07.05.1987

Авторы: Боброва, Зеленин, Киселев, Якубовская

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...оказывается сформированным и соответствующий 1-й столбец поля, Следовательно, при переходе к формированию следующей (+1)-й строки нет необходимости начинать формирование с 1-го элемента строки, а можно начинать с (х+ 1)-го. Поэтому показание счетчика 17 суммируется с показанием счетчика 19 (показание счетчика 19 указывает начальное значение номера столбца в Формируемой строке, счетчика 17 - текущее) .1Устройство работает следующим образом.Предварительно в Ь+1) первых строк и столбцов блока 9 памяти записываются значения случайного поля, сформированного каким-либо образом (это могут быть равномерно распределенные случайные числа) . Счетчики 17 и 19 устанавливаются в начальные состояния, соответствующие хранению в них величин (1+1)....

Микропрограммное устройство управления

Загрузка...

Номер патента: 1309023

Опубликовано: 07.05.1987

Автор: Хлюнев

МПК: G06F 9/22

Метки: микропрограммное

...триггер 27 условий в единичное состояние. Информация с третьего выхода регистра 3 микрокоманд поступает через блок 33 на инфор. мационный вход регистра 31, Импульс, появляющийся яа выходе элемента 18, заносит информацию в регистр 31 и увеличивает содержимое счетчика 30 на единицу.В случае, когда триггер 27 условий установлен в единицу (выполняется переход по условию), в сумматоре 29 осуществляется алгебраическое сложение содержимого счетчика 30 и содержимого младших разрядов регистра 31, поступающего через блок 28. Тип выполняемой операции (сложение или вычитание содержимого младщих разрядов регистра 31) определяется содержимым старшего разряда регистра 31, поступающим через элемент 23 на вход признака выполняемой операции....

Микропрограммное устройство управления

Загрузка...

Номер патента: 1309024

Опубликовано: 07.05.1987

Авторы: Газиян, Мартиросян, Мурадханян, Саркисян, Тамазян

МПК: G06F 9/22

Метки: микропрограммное

...работе с момента времени 1, с той разницей, что в последующих тактах считываются резервные микрокоманды (по адресам с единичным старшим разрядом) до первой д неисправной микрокоманды, после чего о- считываются основные микрокоманды(по адресам с нулевым старшим разря 10 цом), и т.д. Тогда в момент времени 1 по передне му фронту импульсов Эц считанная основная микрокоманда принимается в ре гистры 3 и 10, так как элемент 2 отк рыт единичным сигналом с нулевого вь хода 18 триггера 5. Информационная часть микрокоманды поступает на выхо 26 устройства, а адресная часть микр команды с выхода 14 регистра 3 посту пает в коммутатор 6, где вырабатывается адрес следующей микрокоманды, который с выхода 19 поступает на адресный вход блока 8. Так...

Многоканальное устройство приоритета

Загрузка...

Номер патента: 1309025

Опубликовано: 07.05.1987

Автор: Скрипник

МПК: G06F 9/50

Метки: многоканальное, приоритета

...прямого выхода первого триггера 4 этого канала поступает на второй вход элемента И 6, разрешая прохождение сигнала с первого входаэлемента И 6 на его выход, связанныйс тактовым входом триггера 7. При отсутствии на входе 9 сигнала высокогоуровня первый и второй триггеры 4 и7 канала сохраняют состояние сброса.Таким образом, каждый канал 1 подготовлен к тому, чтобы с появлениемсигнала на входе элемента НЕ 2 каналапередать его через элемент И-НЕ 3следующему каналу без внесения дополнительной задержки, или, запретив передачу следующим каналам, использовать для формирования сигнала на выходе 8 канала,В ответ на появление сигнала нашине 12 (низтсий уровень потенциала)на входе 13 устройства появляетсясигнал низкого уровня, поступающийна вход...

Сигнатурный анализатор для контроля цифровых блоков

Загрузка...

Номер патента: 1309026

Опубликовано: 07.05.1987

Авторы: Косинов, Кулида, Куценко

МПК: G06F 11/25

Метки: анализатор, блоков, сигнатурный, цифровых

...функциональных возможностей за счет обеспечения выдачи на я контролируемый блок произвольных тестов большой длины с возможностью их После отработки требуемого числа тактов в режиме сдвига на выходе за дания режима счетчика 16 формируетс команда, которая переводит блок 1 управления в режим перебора адреса задатчика 2 тестов, а кольцевые счетчики 15 - в режим записи информации. Этот процесс повторяется до обнуления счетчика 21.Нулевой уровень на выходе 13 конца 10 фрагментов свидетельствует об окончании отработки заданного фрагмента теста и блокирует работу устройства до получения от ЦВМ новой команды "Пуск".Одновременно с выдачей теста про изводится формирование сигнатуры контролируемого выхода в блоке 5 сжатия информации по сигналам с...

Селектор

Загрузка...

Номер патента: 1309027

Опубликовано: 07.05.1987

Авторы: Авгуль, Изотов, Мищенко, Панчиков, Татур

МПК: G06F 11/30, G06F 7/00

Метки: селектор

...сиг2 О нал Р, с выхода ошибки - сигнал Р,.Селектор функционирует следующим образом.При подаче входных переменных ХХ к на выходах 6 и 7 формируются функции следующего вида; Р=Х Х ЧХ, Х ЧХХ к Ф ЧФ 7 ЧФ 1Ф Ф фкР 1=Р (РАВНОЗНАЧНОСТЬ) (Ф ФФ) .Количество наборов проверяющего теста на выходе 6 Н=ш+1 с/щ количество наборов теста на выходе 7 Н,=ш+2.Элементарный тест ш-входового элесмента И имеет вид:11110, 11101, 101.11.111 вел 11 е1 ХХ Х ЧЧйп 2Единственная неисправность "константа единица" на выходе ошибкиселектора проверяется на любомнаборе, формирующем на выходах элементов И произвольную комбинацию,кроме 00000, 111 11. Такимобразом, исправность селектора регистрируется на выходе 7.В таблице представлен класс неисправностей.Из таблицы...

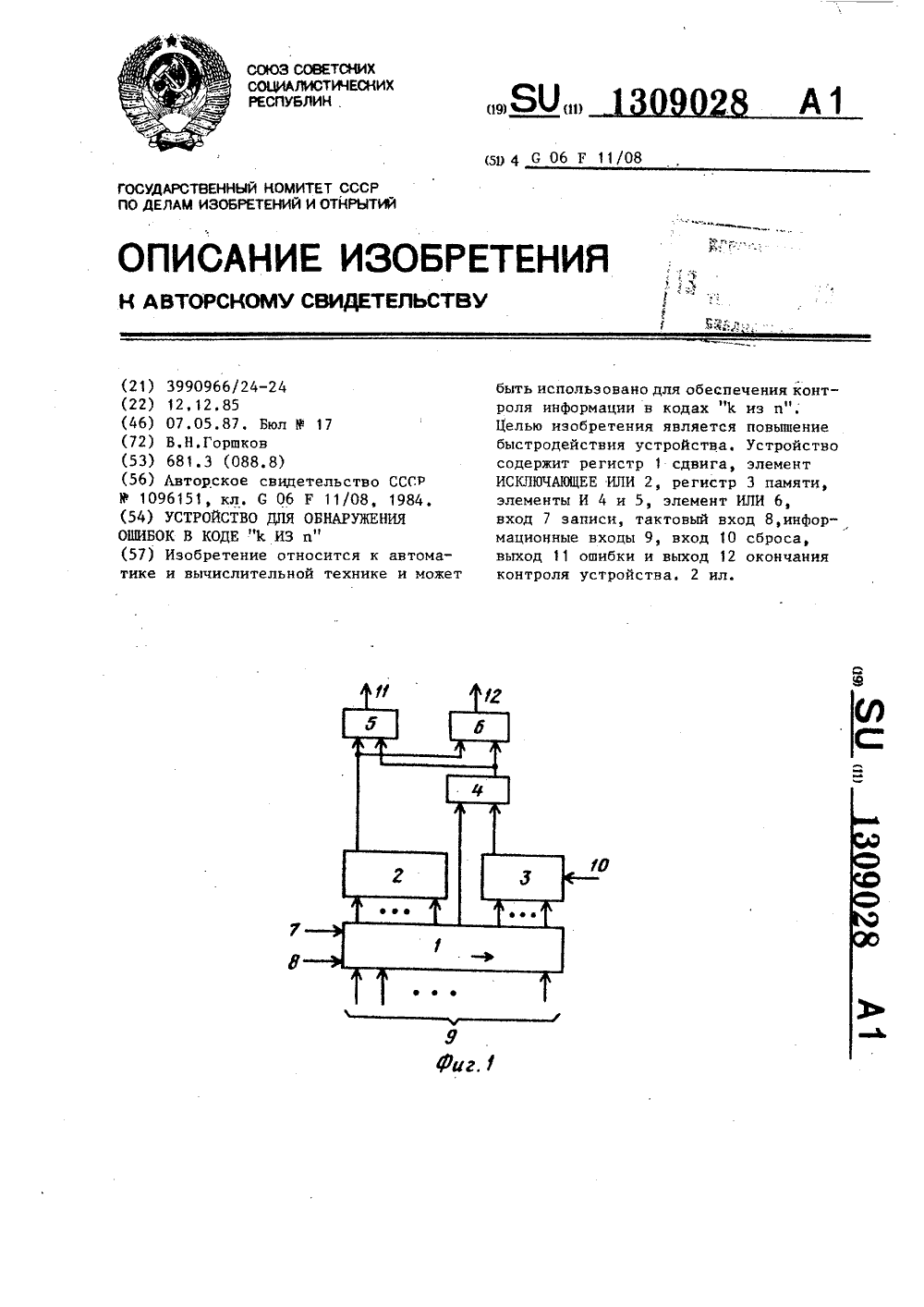

Устройство для обнаружения ошибок в коде ” из

Загрузка...

Номер патента: 1309028

Опубликовано: 07.05.1987

Автор: Горшков

МПК: G06F 11/08

Метки: коде, обнаружения, ошибок

...все соответствующие разряды регистра 3 памяти, при этом разрешается запись кодав его очередной разряд,Таким образом, единичный потенциал на обоих входах второго элемента И 5 имеется только в том случае,если младшие (и- К +2) разряды регистра 1 сдвига содержат "1", на входырегистра 3 памяти при этом поступаетровно (К) единичных потенциалов(и записывается в него),а в (и-К+2)-иразряде регистра 1 сдвига - код 1.Это имеет место лишь в том случае,когда в коде, записанном в регистр 1сдвига, имеется ровно К единиц. После окончания цикла работы устройства и считывания информации для возобновления его работы необходимо сбросить регистр 3 памяти,Устройство функционирует аналогично до появления единичного потенциала на выходе элемента ИСКЛЮЧАЮЩЕЕ...

Устройство для определения количества единиц в двоичном коде

Загрузка...

Номер патента: 1309029

Опубликовано: 07.05.1987

Авторы: Бодян, Борщевич, Жданов, Морщинин

МПК: G06F 11/10

Метки: двоичном, единиц, коде, количества

...в триггеры группы 1 на выходах первого и четвертого элементов И-НЕ группы 3 появляются нулевые сигналы, которые через соответствующие элементы И группы 5. устанавливают первый и четвертый триггеры группы 1 в единичное состояние, а второй и пятый триггеры группы 1- через соответствующие элементы И груп. пы 6 - в нулевое состояние. После029 3 1309 переброса триггеров группы 1 в указанные состояния на входах третьего и пятого элементов И-НЕ группы 3 появляются нулевые сигналы, которые устанавливают третий и пятый триг 5 геры группы 1 в единичное состояние, а четвертый и шестой - в нулевое состояние, Новое состояние триггеров группы 1 приводит к появлению на выходах второго и четвертого элементов И-НЕ группы 3, а следовательно, и на выходах...

Устройство для контроля программ

Загрузка...

Номер патента: 1309030

Опубликовано: 07.05.1987

Авторы: Овчинников, Рыбкин, Чудин

МПК: G06F 11/28

Метки: программ

...23адреса, Причем информация из регистра 18 записывается в блок 25 памяти,а информация из регистра 19 - в блок22 памяти,Рассмотрим последовательностьконтроля программы с помощью предла"гаемого устройства. В контролируемойпрограмме выбираются очки, в которых по состоянию определенного регистра или области памяти можно судитьо правильности выполнения программы..Например, в точке 1 регистр В долженбыть равен 10, а в точке 2 регистр Сдолжен быть меньше 12. В каждой извыбранных точек ставят обращение кустройству, например, в виде макрокоманды КП (предполагается, что создано специальное программное обеспечение): в точке 1 КП 1, В, 10; в точ,ке 2 КП 2, С, 12На месте этих макрокоманд сгенерируются макрорасширения, на месте макрокоманды КП...

Устройство сопряжения процессора с арифметическим расширителем

Загрузка...

Номер патента: 1309031

Опубликовано: 07.05.1987

Авторы: Бороненко, Брагин, Каменков, Коняхина

МПК: G06F 13/00

Метки: арифметическим, процессора, расширителем, сопряжения

...с информационного входа-выхода 18 через приемопередатчик 1 на адресный вход блока 4 поступают адреса ячеек, в которых записан позиционный двоичный кодпризнаков для формирования сигналов 55записи-считывания, поступивших на выходы 20-22. По управляющему сигналупризнака адреса данных с входа 24 31 2двоичный код из блока 4 поступает в триггеры 5 - 7. В каждый такой момент в один из триггеров 5 - 7 может быть записана логическая 1являющаяся разрешением срабатывания одновибраторов 9 - 11 при приходе с входов 26 и 25 управляющих сигналов признаков ввода (вывода) данных, После загрузки последнего операнда в ФР производится загрузка микрокоманды (инструкции), после чего ФР выставляет на вход 28 сигнал "0", означающий состояние ожидания...

Устройство для сопряжения источника и приемника информации

Загрузка...

Номер патента: 1309032

Опубликовано: 07.05.1987

Авторы: Лесневский, Ремезов

МПК: G06F 13/00

Метки: информации, источника, приемника, сопряжения

...затем запись информации из регистра .3 в блок 14. Порядок следования циклов запись-чтение зависит только от величин внутренних задержек в распределителе 6 и принципиального значения не имеет. 32 4Если в первую очередь организуется цикл записи, то устройство работает следующим образом. По сигналам свыходов элементов И 1 и И 2 на второмвыходе распределителя 6 формируетсясигнал, по которому разрешается прохождение кода адреса с. выхода счетчика 7 через элементы И 13 и элементы ИЛИ 15 на адресный вход блока 4 памяти. Затем на выходе 35 распределителя 6 формируется сигнал, по которому информация из регистра 3 переписывается в блок 14, Сразу после записиинформации распределитель 6 организует чтение информации, При этом навыходе 32...

Однородная коммутирующая сеть

Загрузка...

Номер патента: 1309033

Опубликовано: 07.05.1987

Автор: Ильин

МПК: G06F 15/163

Метки: коммутирующая, однородная, сеть

...на то разрешение от Е-го управляющего входа 15 уровень "0"., на котором закрывает также Е-й вентиль И 2, изолируя Е-й информационный вход 17 группы коммутирующей сети, к которому подключен выход коммутирующего процессорного элемента, оказавшегося неисправным.Воздействие другой пары управляющих сигналов 15 и 16, соответствующих вышедшему из строя процессорному элементу, приведет к изменению режимов передачи. информации в последовательности ячеек 6, отсчитываемых аналогичным образом с той лишь разницей, что если ячейки 6 первого столбца уже изменили режим передачи информации, то такие же изменения .режимов возникнут и в соседних ячейках 6 второго столбца.Таким образом, получены представленные на фиг. 4 и 5 в качестве примеров схемы...

Устройство для определения амплитуды и мощности спектральных составляющих комплексного сигнала

Загрузка...

Номер патента: 1309037

Опубликовано: 07.05.1987

Авторы: Богданов, Орлов, Шафоростов

МПК: G06F 17/14

Метки: амплитуды, комплексного, мощности, сигнала, составляющих, спектральных

...первой группы, а 1-йвыход разности 1 с-го (1 с=1,п. 1=1,2" Ъ блока суммирования и вычитания первой группы подключен к 1-му входу В+1)- го блока суммирования, а ш-й вход (ш=1,2 ) вход первого блока суммирования и вычитания первой группы является ш-м информационным входом устройства, причем первый и второй выходы Я-го (Я=1,Х) блока нелинейного преобразования являются выходами соответственно амплитуды и мощности д-й гармоники устройства, при этом блок нелинейного преобразования содержит два квадрата, сумматор и узел извлечения квадратного корня, вход которого подключен к выходу суммато,ра, первый и второй входы которого подключены к выходам соответственно первого и второго квадраторов, входы которых являются соответственно входами...

Коррелятор

Загрузка...

Номер патента: 1309038

Опубликовано: 07.05.1987

Авторы: Кустов, Лапенко, Ляшук

МПК: G06F 17/15

Метки: коррелятор

...образом. При этом последовательно включаются умножители 6.3,6.М, отсчеты эталона а; записываются в регистры 5.д, а отсчеты сигОнала заносятся в многоразрядный сдвиговый регистр, образованный регист;рами сигнала 3. 1, , З,М.На выходе сумматора 7 последовательно получаем величины 45 С.= а,Ь+ а,Ь. +++ а.Через М тактов на выходах 1.1,17.М будут установлены логические единицы. Логическая единица с вы 8 4хода 17,М через элемент НЕ 25 устанавливает логический ноль на входе сдвигового регистра 21 и переключает триггер 18 в единичное состояние. В результате этого коммутаторы 1 и 2 переключаются в соответствии с табл. и 2, а сигнал с выхода элемента И-НЕ, 19. запрещает прохождение сигналов на тактовые входы регистров 5.1 5.М. Следовательно,...

Интерполятор

Загрузка...

Номер патента: 1309039

Опубликовано: 07.05.1987

Авторы: Грездов, Дубовой, Лобок, Логвиненко, Шимановский, Ярославкин

МПК: G06F 17/17

Метки: интерполятор

...логического нуля интерполятора, выход признака равенста второго блока сравнения является выходом признака окончания работы интерполятора и соединен с входом установки начального значения накапливающего сумматора, информаци-, онный вход которого соединен с выходом .буферного регистра, информационный вход которого соединен с выходом умножителя, вход множимого которого соединен с первым выходом второго блока постоянной памяти, второй выход которого соединен спервым адресньщ входом третьего блока постоянной памяти, выход которого соединен с входом множителя умножителя, выход признаков первого блока сравнения соединен с вторым адресным входом первого блока постоянной памяти и с управляющим входом коммутатора, второй выход которого соединен с...

Устройство для вычисления коэффициентов нерекурсивных фильтров с заданными полосовыми свойствами в частотной области

Загрузка...

Номер патента: 1309040

Опубликовано: 07.05.1987

Авторы: Архангельский, Шафоростов

МПК: G06F 17/17, H03H 17/04

Метки: вычисления, заданными, коэффициентов, нерекурсивных, области, полосовыми, свойствами, фильтров, частотной

...операции Фиксируется в блоке 4-1. Далее данный процесс или повторяется снова, если требуемая функция импульсной реакции еще не сформирована. 5В режиме вычисления коэффициентов осуществляется коммутация выхода блока 2 (БП) с вторым входом блока 3 (БСЩ . В зависимости от признака получившегося в блоке 4-1 сигнала в преО дыдущем режиме (обычный, инверсный) осуществляется выработка на соответствующем выходе соответственно нулевого или единичного сигнала, осуществляющего посредством блока 5-2 ком мутацию или выхода блока 5-1 или выхода блока 8 с входом блока 1-1. После чего вырабатывается единичный импульс на выходе блока 10, осуществляющий запись информации в блок 1-1, 2 О Затем по сигналам, вырабатываемым на выходах блока 10,...

Устройство для поиска информации в памяти

Загрузка...

Номер патента: 1309041

Опубликовано: 07.05.1987

Авторы: Корнейчук, Марковский

МПК: G06F 17/30

Метки: информации, памяти, поиска

...ИЛИ 12 формируется нулевой потенциал, разрешающий выдачу импульса с выхода 20 блока 2 1 управления на счетный вход счетчика 3 так, что в следующем такте сравнивается на схемах 5 сравнения 1-е поля регистра 6 признака поиска с 1-м поМлем (1-1) + 1"-го слова.ЬЕсли же хотя бы в одном из разрядов регистра 10 будет зафиксирована единица (соответствует совпадению поля одного из сравниваемых в текущем такте слов с соответствующим полем признака поиска), то на выходе элемента ИЛИ 12 формируется единичный сигнал, запрещающий выдачу сигнала на счетный вход счетчика 3. Если, например, в текущем такте совпали с соответствующими полями признака поиска поля 1-го и 1-го слов (161,М), ) Б ),Ы)и х, то в последующих двух тактах работы устройства...

Устройство для поиска неисправных блоков и элементов

Загрузка...

Номер патента: 1309042

Опубликовано: 07.05.1987

Авторы: Братанова, Буинов, Мухопад

МПК: G06F 11/22

Метки: блоков, неисправных, поиска, элементов

...7 записывается в регистрадреса блока 14 памяти (который входит в состав любого серийного постоянно запоминающего устройства),Седьмым импульсом производитсясчитывание информации с блока 14 па 4 у 4мяти и запись ее в регистр 1; Дляэтого восьмой выход дешифратора 21должен быть соединен с управляющимвходом регистра 1 (сигнал С, записикода на регистр 1) и с управляющимвходом блока 14 памяти (сигнал С1считывание информации из блока памяти по заданному адресу).Восьмым импульсов обратный код Х,и прямой код Х , т.е. соответственно содержимое регистра 1 и содержимое регистра 2 (сигналы С - считывания оратного кода и С - сигналсчитывания прямого кода) считываются, проходят через блоки 3 и 4 и засчет одновременной начала сигналаС - записи кода в...
