G06F — Обработка цифровых данных с помощью электрических устройств
Многоканальное устройство для управления обслуживанием запросов
Номер патента: 1315975
Опубликовано: 07.06.1987
МПК: G06F 9/50
Метки: запросов, многоканальное, обслуживанием
...импульсы.При поступлении импульсов с выхода элемента И 6 логическая единица,действующая на информационном входе2 1 регистра 10, начинает последовательно записываться в ячейки регистра 10, отключая наименее приоритетные каналы, При поступленииимпульсовс выхода элемента И 7 ячейки регистрапоследовательно устанавливаются внуль, и происходит подключение наиболее приоритетных каналов из числаотключенных.,Программно-аппаратные средства измерения нагрузки системы обеспечивают поступление на второй и третийвходы устройства эталонного и текущего значений нагрузки (Тэ , Ттк ).Этизначения поступают на информационныевходы первого 1 и второго 2 счетчиковсоответственно. Далее значения нагрузки Тэт и Ттек подаются на элементы 4 и 5, на управляющие...
Устройство приоритета
Номер патента: 1315976
Опубликовано: 07.06.1987
Автор: Рыбкин
МПК: G06F 9/50
Метки: приоритета
...С должен быть соединен свыходом третьей схемы И.Устройство приоритета работаетследующим образом.В исходном положении триггеры 2 и5 находятся в нулевом состоянии,При поступлении импульса запроса на один или несколько входов 8 навыходе 12 контроля появляется сигналлогической "1", который говорит отом, что сигналы запроса приняты устройством. При поступлении сигнала на вход 9 опроса происходит перезапись информации с триггеров 2 запроса в триггеры 5 управления через элемент И 3, причем на время действия импульса опроса выходные схемы И б закрыты его инверсий. При этой передний Фронт импульса с единичного выхода тригге 5976 2ров 5 производит установку триггеров 2 запроса в исходное состояние, т.е. подготавливает их к приему новых сигналов...
Устройство динамического приоритета
Номер патента: 1315977
Опубликовано: 07.06.1987
Авторы: Ларченко, Хлестков, Холодный, Ялинич
МПК: G06F 9/50
Метки: динамического, приоритета
...через соответствующие элементы ИЛИ-НЕ 31 запирает все элементы И 33, соответствующие абонентам с низшими приоритетами. 15Выделенный блоком 20 единичный сигнал устанавливает по единичному входу соответствующий триггер 25, формируя на соответствующем выходе 26 устройства сигнал - требование на 20 обслуживание соответствующего абонента. При этом положительным перепадом напряжения, поступающим через элемент ИЛИ 24 группы на вход синхронизации, сбрасывается в нуль триггер 25, ранее находившийся в единичном состоянии (на информационные входы всех триггеров 25 постоянно подается нуль), и тем самым временно прерывается обслуживание менее при оритетного абонента.Сигнал с прямого выхода триггера 25, находящегося в единичном состоянии, разрешает...
Устройство приоритета
Номер патента: 1315978
Опубликовано: 07.06.1987
Авторы: Башкиров, Ершов, Митрев, Осинский, Рец
МПК: G06F 9/50
Метки: приоритета
...счетчика 2. В рассматриваемом случае, когда на всех регистрах на- ходится нулевой код, текущий код счетчика 2 соответствует номеру считываемого регистра 1, поэтому заносимый на счетчик 2 код при выборезаявки, соответствует его текущему . значению.После приема заявки на обработку от специализированного вычислительного устройства поступает сигнал (на схеме не показан), устанавливающий в "0" триггер данной заявки в регистре 5 заявок, соответствующий элемент И 6 закрывается по первому входу, на выходе элемента ИЛИ 7 появляется низкий потенциал, соответственно на выходе элемента НЕ 8 появляется высокий потенциал, который открывает по второму входу элемент И 4 для прохождения тактирующих импульсов с входа 18 устройства. Значение счетчика 2...

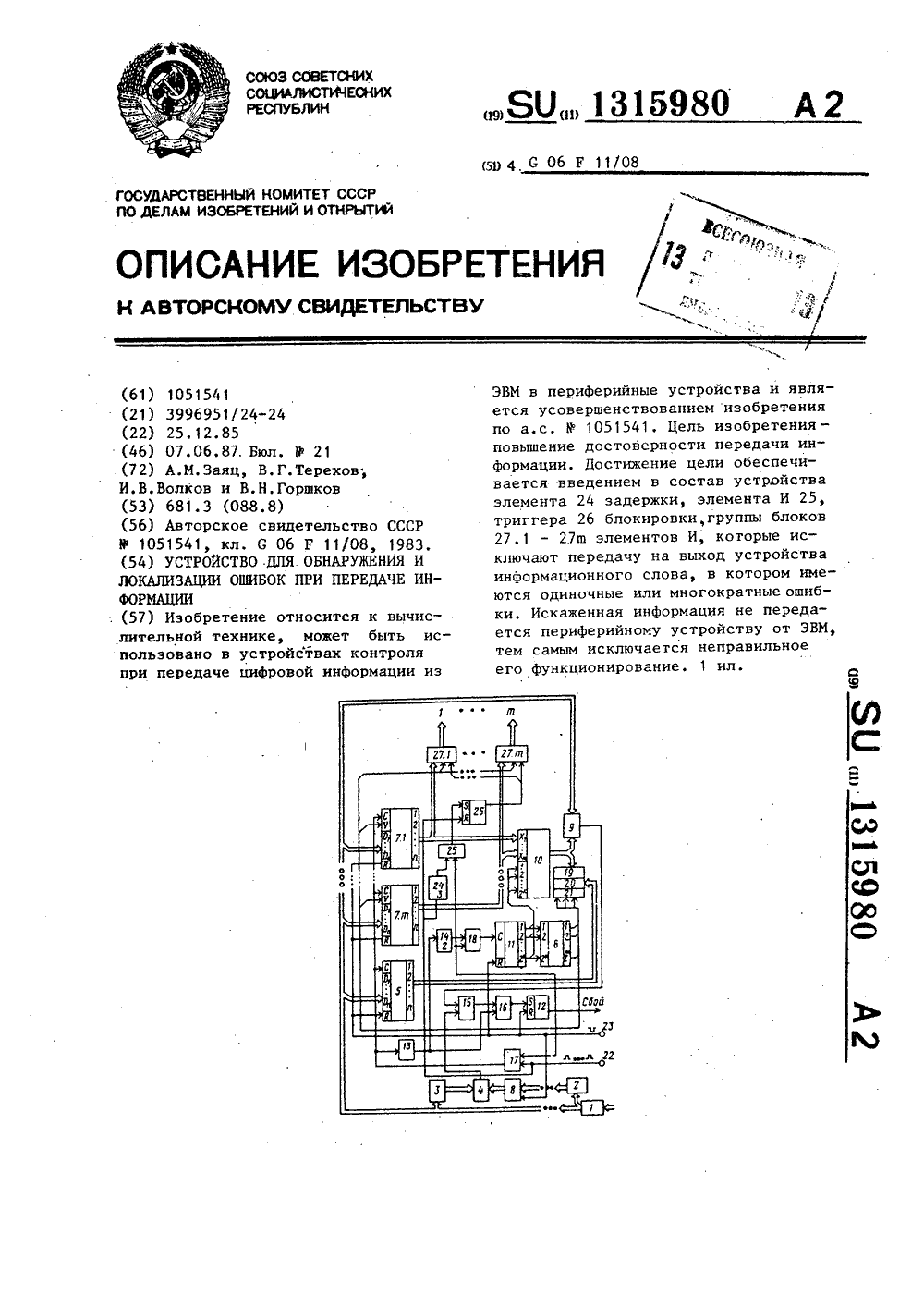

Устройство для обнаружения и локализации ошибок при передаче информации
Номер патента: 1315980
Опубликовано: 07.06.1987
Авторы: Волков, Горшков, Заяц, Терехов
МПК: G06F 11/08
Метки: информации, локализации, обнаружения, ошибок, передаче
...в единичное состояние. Информационное слово с первого приемного регистра 7.1 через открытые элементы И 27.1 первой группы блока передается на выход устройства.По заднему фронту первого импуль са записи, задержанного элементами 13 и 14 задержки, в двоичный счетчик 11 добавляется единица и счетчик 11 переводится в следующее (второе) состояние, при этом к схеме 9 сравне- .15 ния через коммутатор 10 подключаются выходы следующего приемного регистра (7.2), на управляющий вход которого с второго выхода дешифратора 6 поступает единичный логический уро вень, разрешающий прием (запись) информации. На управляющие входы остальных приемных регистров поступает нулевой логический уровень, блокирующий прием информации. 25По заднему фронту второго...
Устройство для контроля выполнения программ (его варианты)
Номер патента: 1315981
Опубликовано: 07.06.1987
Авторы: Антосик, Дербунович, Ковалев, Мызь, Шандрин
МПК: G06F 11/26
Метки: варианты, выполнения, его, программ
...схемы блоков соответственно регистров, мик" ропрограммного управления и выделения максимального и минимального количеств импульсов предлагаемого устройства (вариант 1); на фиг.7-9 - функциональные схемы блоков соответственно микропрограммного управления, счетчиков и коммутатора устройства для контроля выполнения программ (вариант 2); на фиг.10 - Функциональная схема блока сопряжения микроЭВМ; на фиг,11 - пример выделения линейных участков программы: на фиг.12 - временная диаграмма, поясняющая работу известного устройства при отсутствии сбоев; на Фиг.13 - временная диаграмма, поясняющая работу известного устройства при возникновении сбоев программного счетчика микро- ЭВМ; на Фиг.1 Щ - фрагмент программы, иллюстрирующий...
Устройство тестового контроля цифровых блоков
Номер патента: 1315982
Опубликовано: 07.06.1987
Авторы: Нерубацкий, Подунаев, Саксонов, Ташлинский, Шнайдер
МПК: G06F 11/26
Метки: блоков, тестового, цифровых
...в единичное состояние. При этом число тестовых слов в первом тест-наборе равно Очислу входов контролируемого блока 11. Если в триггер 13 коммутации записана логическая единица, то коммутатор 15 соединяет выход триггера 12информации с соответствующим входомконтролируемого блока 11, если логи"ческий ноль - то коммутатор 15 ра, зомкнут, 20После установки триггера 13 коммутации переходят непосредственно кпроверке контролируемого блока 11. Приэтом по окончании первого тест - набора вформирователе 8 дешифрируется служебная информация "Контроль", в результате чего до окончания тест-программы запрещается формирование импульсов на третьем выходе формирователя8, Последующими тест-наборами в триггеры 12 информации, соответствующиевходам...
Устройство для контроля
Номер патента: 1315983
Опубликовано: 07.06.1987
Авторы: Бутин, Валов, Виткин, Герасимов
МПК: G06F 11/26
...векторов логических условий, инициирующих форми рование этого кода управляющих сигналов, и код контрольного времени его формирования, а в блоке 21 памяти - информация о мАскировании тех ,компонент векторов логических усло вий и тех разрядов кодов времени, которые контролю не подлежат.Спустя заданное время для выполнения операций в ОА под действием выработанного кода управляющих сигна лов из ОА по входу 15 поступает сигнал ответной реакции (вектор логических условий), и осуществляются операции, аналогичные рассмотренным,Сигнал сброса, поступающий на ЗОвход 14, осуществляет перевод устройства в исходное состояние, На этом работа устройства для контроля заканчивается.При исправной работе контролируемых автоматов (УА и ОА) на первых и...
Устройство для отладки программно-аппаратных блоков
Номер патента: 1315984
Опубликовано: 07.06.1987
Авторы: Ланда, Палагин, Сигалов, Скринник
МПК: G06F 11/28
Метки: блоков, отладки, программно-аппаратных
...внутренних шин устройстваотладки на шины управляющей микроЭВМ через блок элементов И 28 припрямом доступе отлаживаемой микроЭВМк памяти управляющей микроЭВМ и при.чтении информации из отлаживаемоймикроЭВМ. Узлы реализуют следующиелогические выражения:элемент 2 И-ИЛИ 30 у (х Лх )Ъ(х л х),няется на противоположное, так как в соответствии с выражениями (3) и (5) блок элементов И 35 блокируется, а блок элементов И 39 стробируется. Сигналы с информационных шин отлаживаемой микроЭВМ через блок элементов И 39 поступают на внутренние шины 117 данных, а оттуда через блок элементов И 28, который стробируется в соответствии с выражением (1), поступают на информационные шины управляющей микроЭВМ через входную шину данных. Таким образом, информация...
Устройство для сопряжения
Номер патента: 1315985
Опубликовано: 07.06.1987
Авторы: Дубровский, Любчанский
МПК: G06F 13/00
Метки: сопряжения
...обмена повторяется необходимое число раз, до тех пор, пока в микроЭВМ 1 по результатам анализа не будет принято решение о передаче всего массива.В этом случае по снятию очередного (последнего) сигнала ВВОД микро- ЭВМ 1 снимает сигналы СИА и ПОСЛ, а затем организует следующий цикл обмена или освобождает шину.Цикл вывод массива.Цикл осуществляется во многом аналогично циклу ввод массива. После подачи на микроЭВМ 1 сигнала СИА и ПОСЛ, установления триггера 10, записи для хранения начального адреса по фронту сигнала СИА в счетчике 8 мик- д роЭВМ 1 выставляет данные на шину 4 адрес-данные и подает первый сигнал ВЫВОД. Сигнал ВЫВОД поступает на блок 7 управления, который формирует сигнал управления на выходе 16, посту пающий в блок 6 для...
Устройство для управления обменом
Номер патента: 1315986
Опубликовано: 07.06.1987
Авторы: Берзиньш, Ленский, Лившиц, Рейзин, Рейзина
МПК: G06F 13/00
Метки: обменом
...базы, регистр 12 адреса маркера, умножитель 13, сумматор 14, триггер 15, коммутатор 16, элементы 17 и 18 задержки, элемент И 19.Блок 4 связи с внешней памятью содержит регистр 20 адреса внешней памяти, регистр 21 адреса оперативной памяти, регистр 22 суммы, счет15986 4 50 55 3 13чик 23 байтов, сумматор 24, схему 25сравнения.Блок 5 связи с оперативной памятьюсоДержит генератор 26, счетчик 27,сумматор 28, коммутатор 29, элементы30 и 31 задержки.,Коммутаторы 7 и 9 адресной информации содержат блок 32 элементов И,триггер 33, элемент И 34; элемент 35задержки.Устройство работает следующим образом.Введенный номер маркера подаетсяна регистр 1, затем на формирователь 2 подается сигнал запуска, покоторому формирователь 2 передаетсигнал запуска и...
Устройство для сопряжения двух вычислительных машин
Номер патента: 1315987
Опубликовано: 07.06.1987
Авторы: Каленчук-Порханова, Лещенко
МПК: G06F 13/14
Метки: вычислительных, двух, машин, сопряжения
...в линии 79 сигнал "Ввод", поступающий на вход дешифратора 35, При этом на линии 93 шестого выхода дешифратора 35 появляется сигнал, поступающий по линии 63 на вход коммутатора 9 и разрешающий прохождение диагностичесикх данных через элементы И-НЕ 44 с шины 58 коммутатора 7 в канал ВМ 2. Одновременно с этим сигнал с линии 93 через элемент И-НЕ 36, элемент 25 задержки поступает на вход передатчика 19, формирующего в шине 52 сигнал СИП, свидетельствующий о том, что данные помещены в канал ВМ 2, ВМ 2 принимает сигнал СИП, данные, снимает сигналы "Ввод", СИА (на линиях 79 и 81), завершая тем самым канальный цикл "Ввод".Второй цикл. Тестируется информационная шина 58. При этом код, записанный в младших разрядах адресного слова,...
Устройство для сопряжения эвм с внешним устройством
Номер патента: 1315988
Опубликовано: 07.06.1987
Авторы: Бровко, Жук, Зайченко, Разлом, Смирнов
МПК: G06F 13/24
Метки: внешним, сопряжения, устройством, эвм
...ЭВМ снимает канальный сигнал КПК 4 В на шине19 (фиг. 1).Низкий уровень на шине 21 (сигнал 20КПВ Н на выходе элемента 118,фиг.11)появится, когда триггер 143 установится в единичное состояние по С-входу,на который поступает задержанный. передний фронт сигнала КПК (1) ВХОД 25В, элементв 127, 136, 131, 134). Приэтом на Р-входе присутствует низкийуровень, так как триггер 142 находится в нулевом состоянии и присутствует сигнал КПК (1) ВХОД В,При установке триггера 143 в единичное состояние на одном из входовэлемента И-НЕ 117, формирующего сигнал КЗК (1) Н, появится низкий уровень (через элемент 125), которыйзапретит передачу в ЭВМ сигнала запроса канала.Высокий уровень с единичного плеча триггера 143 поступает на Э-входтриггера 144, При...
Параллельный процессор
Номер патента: 1315989
Опубликовано: 07.06.1987
Авторы: Веремко, Клебанова, Салий, Шнеер
МПК: G06F 15/00
Метки: параллельный, процессор
...программной диспетчеризации управляющий сигнал Сменитьстраницу" по связи 61 поступает насчетный вход счетчика 56, увеличиваяего содержимое на единицу, и на входтриггера 59, устанавливая его в состояние "1" (занята страница), Еслисоцержимое счетчиков 56 и 57 окажется равным, т.е. блок 2 программнойдиспетчеризации запрещает страницу,которая еще занята блоком 3 программного управления, та триггер 59 останется в состоянии 1". При этом паиэ -нак занятой страницы с выхода тригг: -ра 59 поступает в блок 2 программнойдиспетчеризации, блокируя рабату последнего, Триггер 59 сбрасывается всостояние О (незанята. страница)кагц блок 3 паогр."минаа ;чоавле 1 лния вдалняет коман)тумерить с р )5989 6ницу". Управляющий сигнал "С" .нитьстраницу" по связи...
Устройство связи для вычислительной системы
Номер патента: 1315990
Опубликовано: 07.06.1987
Авторы: Горбатенко, Калинин, Лунев, Островский
МПК: G06F 15/17
Метки: вычислительной, связи, системы
...и элементы приходят в исходное 10 состояние, блоки 5-15-4 - в состояние "Свободно". По пуску устройства генератор 53 в блоке 1 синхронизации начинает вырабатывать две серии сигналов А и Б, сдвинутые от носительно друг друга на величину Т, где Т - такт работы блока 5-1. При поступлении запроса из модуля 6 на.передачу информации устройство по состоянию блока 5-1 "Свободно" и сиг. - 20 налу 5 генератора 53 производит прием информации в приемный регистр 78.При этом разряды слова, соответствующие адресу получателя, подаются в парафазном коде непосредственно на блок 2, который вырабатывает сигналы, устанавливающие направление передачи информации, Одновременно компараторы 66-69 определяют есть ли в текущем такте запросы на передачу...
Автоматическое устройство для регистрации отправок пассажиров и багажа
Номер патента: 1315992
Опубликовано: 07.06.1987
Авторы: Гарусина, Иванов, Косов, Кошелев, Михалкин, Орехов, Павлов, Шульдешов
МПК: G06F 17/00
Метки: автоматическое, багажа, отправок, пассажиров, регистрации
...билетов иоформления багажа дежурньп по регистрации с помощью управляющей клавиатуры блока 1 ввода данных набирает команды для ввода программы регистрации в блок 3 обработки данных.При этом осуществляется вызов программы прямого рейса или рейса с промежуточными посадками в ОЗУ блокаобработки данных, После ввода программы в ОЗУ на блоке 2 отображенияпоявляются реквизиты регистрируемого рейса,С помощью алфавитно-цифровой клавиатуры блока 1 ввода данных дежурный по регистрации заполняет общиереквизиты для конкретного рейса:принадлежность самолета, время вылета, номер самолета, аэропорт назначения, тип самолета, номер рейса, количество кресел.После контроля введенной информации на экране блока отображения информация заносится в...
Устройство для моделирования графов
Номер патента: 1315993
Опубликовано: 07.06.1987
МПК: G06F 15/173
Метки: графов, моделирования
...модуля единичные сигналы с информационных выходов 29других моделирующих модулей поступают одновременно. В этом случае через элементы И 17 и элемент ИЛИ 22последовательно во времени поступают последовательности импульсов с выходов всех разрядов распределителя42, кокоторые открывают элемент И 11.Последовательность импульсов пер вого разряда распределителя 43 поступает через элемент И 1 на первый ин "Формационный вход сумматора 3, на втовторой информационный вход которогопод действием тактовых импульсов ге нератора 41 с выхода регистра 1 сдвига через коммутатор 9 сдвигаютсяпоследовательно во времени, начинаяс младших разрядов, дополнительныедвоичные коды весов всех моделей вет 5 О 5 20 25 тельность импульсов и-го разряда...
Логический процессор
Номер патента: 1315995
Опубликовано: 07.06.1987
Авторы: Алексенко, Колесников, Куприянов, Пантелеев, Филин
МПК: G06F 17/00
Метки: логический, процессор
...пятую группу элементов И 25 и 15995 8четвертую группу элементов ИЛИ 29,либо с выхода второго регистра 8числа через седьмую группу элементов И 27 и четвертую группу элементов ИЛИ 29. Это значение являетсябольшим из сравниваемых. По сигналус,двенадцатого выхода блока 20 управления осуществляется занесение информации на третий регистр 9 числа.1 О Таким образом, в третьем регистре 9числа формируется нечеткое значениепромежуточного параметра, скорректированное с учетом вновь поступающегозначения входного параметра.15 В восьмом такте по сигналу с пятнадцатого выхода блока 20 управлениясформированное на третьем регистре9 числа значение записывается во второй блок б памяти,20 В девятом такте по сигналу с четырнадцатого выхода блока 20...
Устройство для нахождения оптимального вектора решения системы линейных неравенств
Номер патента: 1315996
Опубликовано: 07.06.1987
Авторы: Архангельский, Горохов
МПК: G06F 17/10
Метки: вектора, линейных, нахождения, неравенств, оптимального, решения, системы
...выходы вблоке 6, При этом оказываются открытыми какие-либо другие из ключей 2и другие входные векторы подаютсяиз блока 1 на входы блока 3, чтоприводит к изменению выходного вектора у(с) этого блока в каждомцикле. Таким образом, на вход блока4 интегрирования всегда подаетсявектор, скалярные произведения которого на текущий вектор структурыминимальны для всех входных векторов, Модуль выходного вектора блока 4 35вычисляется в блоке 11 и в блоке 13производится сравнение этого модуля,умноженного в умножителе 12 на коэффициент 1 -( , поступающий с выхода вычитателя 18 со значением минимальной взвешенной суммы на выходеблока 8, т.е. проверяется условиеЕ(й) (1 - б 1 )(с). Если это условие выполняется, т.е. сигнал свыхода умножителя 12 не...
Устройство для формирования координат сеточной области
Номер патента: 1315997
Опубликовано: 07.06.1987
Автор: Софронов
МПК: G06F 17/11
Метки: координат, области, сеточной, формирования
...координаты на выходе счетчика 10 не меньше максимального значения этой координаты на выходе регистра 9, схема 13 сравнения формирует импульс, поступающий через элемент ИЛИ 5 на счетный вход счетчика 8и через элемент ИЛИ 6 на вход устанбвки в 0 счетчика 10, При этом навыходе счетчика 8 появляется очер едно е з нач ение прямого кода меньшейкоординаты , которое преобразуется вблоке 1в текущее значение этой к оординаты . Далее процесс формир ования текущих значений больше к оординаты по сигналу на входе 3 повторяется ,аналогично описанному . Блок 11 перестановки разрядов осуществляет коммутацию входных и выходных разрядов в зависимости от числа разрядов двоичного кода максимального значения меньшей координаты согласно таблице (для...

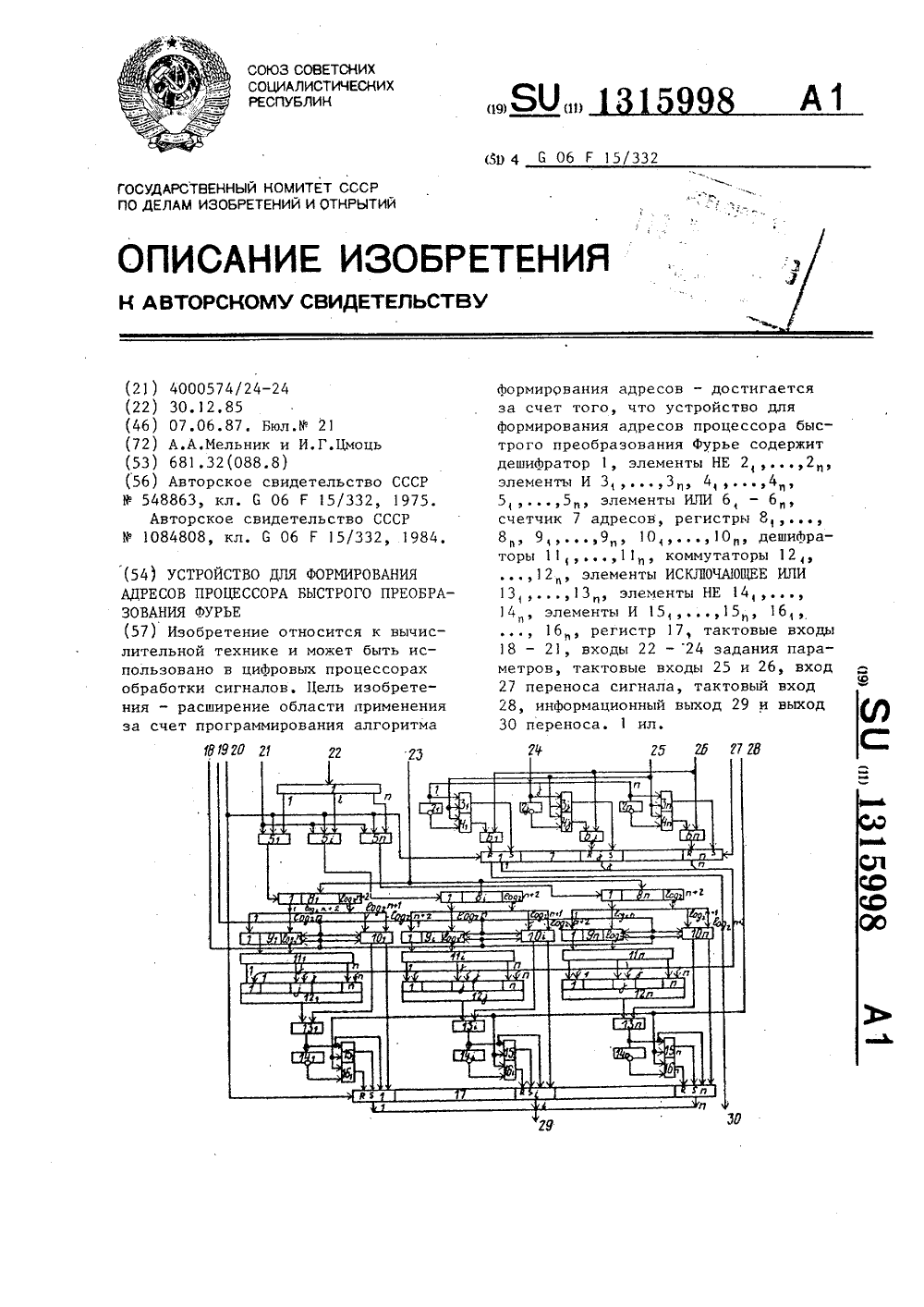

Устройство для формирования адресов процессора быстрого преобразования фурье
Номер патента: 1315998
Опубликовано: 07.06.1987
МПК: G06F 17/14, G06F 9/34
Метки: адресов, быстрого, преобразования, процессора, формирования, фурье
...и процесс программированиянового порядка формирования адресовсовмещены во времени. Максимальноеколичество тактов программированияопределяется разностью адреса и . 15 Рассмотрим работу устройства в синхронном режиме передачи адресов. Перед первым тактовым импульсом число (1-1) с входа 22 поступает на . 20 вход дешифратора 1 и устанавливает его 1-й выход в 1, что значит, что регистр 8, подготовлен к записи информации. По первому тактовому импульсу, поступившему с тактового входа 20, в регистр 17 записывается информация с выходов элементов ИСКЛЮЧАИЩЕЕ ИЛИ 13 , содержимое счетчика 7 увеличивается на единицу, а в регистр 8, записывается управляющая информация с входа 23, По второму и по следующим тактовым импульсам устройство работает...
Устройство для вычисления коэффициентов фурье
Номер патента: 1315999
Опубликовано: 07.06.1987
Автор: Шангин
МПК: G06F 17/14
Метки: вычисления, коэффициентов, фурье
...выполняется запись в блок 1 сначала второго операнда, а затем первого. Адреса для считывания весовых коэффициен.тов формируются на счетчике 43, при5 1 О 15 20 25 30 35 40 45 5055 7 13чем за счет входной логики счетныеимпульсы поступают на тот разрядсчетчика, на который приходит "1" ситерационного сдвигового регистра.Работа блока вычисления масштаба. Сигналом "Исходное" все регистры .устанавливаются в "0", в счетчики 24 и 25 заносится код,соответствующий значению 1 оя И - 1 (при И=16 код 011). Этот код соответствует масштабу результата, если на первой итерации будет выполнен сдвиг входного массива на один разряд в сторону младших разрядов, а на остальных итерациях операнды будут передаваться в арифметический блок без сдвигов.На первой...
Устройство для коммутации процессора быстрого преобразования фурье
Номер патента: 1316000
Опубликовано: 07.06.1987
Авторы: Братюк, Кравец, Мельник, Цмоць
МПК: G06F 17/14
Метки: быстрого, коммутации, преобразования, процессора, фурье
...появляется единичный сигнал. При 20 поступлении единичного сигнала на-й управляющий, вход (3 = 0,11 оу К) коммутаторов передается информация с 1 -го информационноговхода, т.е. с выхода 1-го регистра 25 (1 = 2 ) блоков 1 и 2 соответственно.Таким образом, в зависимости откода на информационных входах 10устройствав блоках 1 и 2 осуществ.ляется задержка на один, два, четы ре, , , , К тактов. Сигналпоступает по входу 11 управлениякоммутаторами 4 и 5, указывая направление передачи данных. При нулевом значении сигнала на выход 13 35 устройства передается информация свыхода коммутатора 3, а на вход регистра 2.1 - с входа 9 устройства.В зтом режиме осуществляется передача данных с информационных входов 10 8 и 9 на выходы...
Устройство для газохроматографического анализа
Номер патента: 1316001
Опубликовано: 07.06.1987
Авторы: Вигдергауз, Краузе, Ланге
МПК: G01N 30/00, G06F 17/00
Метки: анализа, газохроматографического
....2 но втором анализе усанавливают триггер 19 в положение"О", При этом с его прямого выходаснимается нулевой сигнал,В момент равенства кода, пропорционального времени анализа 1 с выхода счетчика 6 коду, записанномув регистр 8 памяти, и пропорционального моменту 1 начала выхода пикаисследуемого компонента Х, срабытывает компаратор 17, и сигнал, действующий на его ныходе, устанавливаеттриггер 19 в положение "1". В момент Г. выхода вершины пика исследуемого компонента Х сигнал с выходапикового детектора 6 проходит черезэлемент И 20 и поступает через второй переключатель 24 на вход регистра 15 памяти, разрешая в него записьсодержимого второго счетчика 14, Одновременно этот же сигнал устанавливает триггер 19 в нулевое...
Устройство для контроля состояния диагностируемых цепей
Номер патента: 1316002
Опубликовано: 07.06.1987
Авторы: Козуб, Новиков, Романенко, Якимов
МПК: G05B 23/02, G06F 17/00
Метки: диагностируемых, состояния, цепей
...- 22, Для того, чтобы произвести необходимую коммутацию, целью которой может быть подача или прием собъекта контроля необходимой информации, то в этом случае с блока 1 управления записывается информация в пер 30 35 40 45 50 падают, то блок переходит к выполнению следующего оператора, если нет, то запись информации в регистры прекращается и выдается сигнал отказ коммутатора; производит выдержку вре мени ь, где=С, +С, где С.1 время включения реле дешифратора 57;время включения реле 58 коммунтационного поля; выдает код адреса по девятой адреснсй шине 68 для про ведения анализа информации, записанной в реле 58 коммутационного поля, которая поступает с него на шины 48 контроля; производит анализ информации, записанной в коммутационном15...
Модуль процессора цифровой фильтрации
Номер патента: 1316074
Опубликовано: 07.06.1987
Авторы: Воробьев, Мынкин, Фирстов
МПК: G06F 17/17, H03H 17/04
Метки: модуль, процессора, фильтрации, цифровой
...1 - 5 появляются младшие разряды записанных в них чисел. Этотразрядный срез через мультиплексор 6подается на адресные входы блока 7памяти, на выходе которого появляется соответствующая частичная сумма.На сумматоре 8 она складывается с нулем, так как регистр 9 предварительно обнулен и сумма записывается в регистр 9. Сдвиговые регистры 1 - 5сдвигаются на 1 разряд, в результате,чего на сдвиговых выходах появляетсяследующий разрядный срез. На этомзаканчивается первый элементарныйцикл,Временная диаграмма последовательности прохождения сигналов во времяэлементарного цикла приведена нафиг. 3.Следующий цикл проходит аналогично, в результате чего в регистре 9образуется сумма двух частичных сумм,а после 16 циклов получается величина первой...
Коммутирующее устройство с приоритетной коммутацией
Номер патента: 1316079
Опубликовано: 07.06.1987
Автор: Яковлев
МПК: G06F 9/50, H04L 12/40
Метки: коммутацией, коммутирующее, приоритетной
...вход соответствующего элемента И 9 своей группы. С началом работы устройства запускается генератор 11 импульсов. Вырабатываемые им тактовые импульсы считает счетчик 12, а дешифратор 13 опроса дешифрирует коды, поступающие со счетчика 12. На выходе дешифратора 13 опроса последовательно возбуждает ся каждая шина, начиная с первой, Эти сигналы последовательно поступают на вторые входы соответствующих элементов И 9 каждой группы. В результате чего на каждом такте опроса элементов И 9 срабатывает только один элемент И 9 одной из групп, соответствующий коду приоритета. Этот сигнал через элемент ИЛИ 10 поступает на один иэ выходов блока 6 анализа приоритетов, Таким образом, блок 6 анализа приоритетов вырабатывает сигцалы очередности...
Устройство для ввода информации
Номер патента: 1317426
Опубликовано: 15.06.1987
Авторы: Азаровский, Новокшонов
МПК: G06F 3/00
Метки: ввода, информации
...данных), выходы 3 требования прерывания устройства, 20 дешифратор 4, адресные входы 5 и стробирующий вход 6 устройства, счетчик 7 тактовый генератор 8, информационные входы 9 устройства и формирователи 10 импульсов, каждый из которых содержит двухразрядный сдвиговый регистр 11 и сумматор 12 по модулю два (Фиг.2).Устройство работает следующим образом. ЗОПри изменении напряжения на одном из входов 9 (Фиг,3) в соответствующий регистр 1 заносится код времени момента изменения, На выходе 3 при этом вырабатывается сиг нал требования прерывания, Процессор организует обработку поступившего прерывания, подавая на входы 5 и 6 устройства соответствующие адресные и стробирующие сигналы, по 40 которым информация из выбранного регистра 1 считывается...
Способ последовательной передачи и приема информации
Номер патента: 1317427
Опубликовано: 15.06.1987
Авторы: Грязнов, Иванов, Красильщиков, Малков, Маркин, Скурко, Сычев, Сычева, Тишкин, Хасай
МПК: G06F 3/00
Метки: информации, передачи, последовательной, приема
...и,может быть использовано для обмена ин формацией между устройствами ЭВМ.Цель изобретения - повышение скорости передачи последовательности импульсов по каналу связи за счет сокращения длительности одинаковых по амплитуде импульсов, следующих друг за другом.На фиг. 1 приведена временная диаграмма формирования последовательности двоичных импульсов при использовании известного (а) и предложенного (б) способов (цифрами 1 и О обозначен соответствующий двоичный импульс, а буквами - границы соответствующих импульсов); на фиг. 2 приведен пример реализации способа для передачи информации между двумя микро-ЭВМ.На передающей стороне 1 устройство содержит процессор 2, блок 3 пропуска данных, регистр 4, дешифратор 5 адреса и передатчик 5....
Устройство для ввода информации
Номер патента: 1317428
Опубликовано: 15.06.1987
Автор: Гладков
МПК: G06F 3/02
Метки: ввода, информации
...при которых кодна выходе счетчика 51 блока 4, аследовательно, и на выходах 19-26счетчика 2 достигает значения, равного коду номера нажатого коммутационного элемента. Сигнал на выход 42блока 4 проходит от соответствующеговыхода дешифратора 52 через соответствующий контакт коммутационного элемента блока 53 коммутационных элементов и через соответствующий входмультиплексора 54 блока 4. Сигналс выхода 42 блока 4 проходит черезэлемент 5 на счетный вход счетчика63 в генераторе 8 одиночного импульса, но переключает его только в момент действия импульса на выходе 39дешифратора 14, Генератор 8 одиночного импульса вырабатывает на выходе46 только один импульс, который производит запись кода, установленногона выходах 19-26 счетчика 2 и...
