G06F — Обработка цифровых данных с помощью электрических устройств
Сравнивающее устройство для цифровых следящих систем
Номер патента: 1343407
Опубликовано: 07.10.1987
Автор: Блатов
МПК: G06F 7/02
Метки: систем, следящих, сравнивающее, цифровых
...чисел.Устройство работает следующим образом.Например, первые и вторые сравниваемые числа есть А и В соответст венно. Вычитатель 1 чисел производит операцию А - В и код разности этих чисел с помощью ЦАП 3 преобразуется в аналоговое напряжение. При В ) А на шине займа вычитателя 1 чисел поЗБявляется напряжение, которое запирает ключ 5.Вычитатель 2 чисел производит операцию В - А, код полученного числа преобразуется в аналоговое напряжение с помощью ЦАП 4. Напряжение на шине займа. вычитателя 2 чисел появляется при А ) В и запирает ключ 6. Таким образом, на прямой вход операционного усилителя 7 через ключ.5 поступает напряжение с выхода ЦАП 3 при В ) А,а на инверсный вход - через ключ б с выхода ЦАП 4 при В с А.В результате напряжение...
Сумматор по модулю два
Номер патента: 1343408
Опубликовано: 07.10.1987
Авторы: Барыленко, Мочалов, Руденко, Селезнев
МПК: G06F 7/38
...модулю два содержитэлементы ИЛИ-НЕ 1 и И-НЕ 2, расширитель 3 импульсов, элемент 4 задержки,первый узел 5 дифференцирования, элемент И 6, первый формирователь 7 импульсов, второй 8 и третий 9 узлыдифференцирования, второй 10 и третий11 формирователи импульсов,Сумматор по модулю два работаетследующим образом.Входные последовательности импульсов поступают на второй 8 и третий 9узлы дифференцирования, дифференциру-:ются и своими передними фронтами запускают формирователи 10 и 11 импульсов. С выходов формирователей 10 и 11импульсов последовательности импульсов поступают на элемент ИЛИ-НЕ 1.Длительность сигнала, поступающегос выхода элемента ИЛИ-НЕ 1 на входпервого узла 5 дифференцирования,равна суммарной длительности информационных сигналов...
Устройство для суммирования двоичных чисел
Номер патента: 1343409
Опубликовано: 07.10.1987
Авторы: Домбровский, Дуда, Узлова
МПК: G06F 7/50
Метки: двоичных, суммирования, чисел
...с числом 00 в параллельном сумматоре 2.Если на выходе параллельного сумматора 1 есть отрицательный результатсуммирования чисел А и В, представленный в дополнительном модифицированном коде, на выходе элемента И 7 будет единичный сигнал, так как на выходе элемента И-НЕ 10, выходе знака параллельного сумматора 1 и входе 17 устройства есть единичные сигналы. При этом числовая часть результата, полученного на выходе параллельного сумматора 1, будет суммироваться с числом 11 в параллельном сумматоре 2. В итоге на выходе параллельного сумматора 2 и знаковом выходе параллельного сумматора 1 будет результат С суммирования чисел А и В в обратном модифицированном коде.Если числа А и В представлены в обратных модифицированных кодах, а...
Аналого-цифровой инкрементный дифференциатор
Номер патента: 1343410
Опубликовано: 07.10.1987
Метки: аналого-цифровой, дифференциатор, инкрементный
...задержки на И тактов с помощью регистра 2 сдвига и после инверсии с помощью элемента НЕ 3.Серия тактовых импульсов с выхода тактового генератора 10 поступает на35 тактирующие входы следящего АЦП 1, регистра 2 сдвига, блока 13 регистров сдвига и через первый вход элемента ИЛИ 7 на тактирующий вход накапливающего сумматора 9, а также на первые управляющие входы коммутаторов 4 и 5. Сигналы на первых управляющих входах коммутаторов разрешают прохождение приращений с второй группы входов на выход коммутатора 5 и разрешают прохождение сигнала знака приращений с первого входа на выход коммутатора 4. Серия задержанных тактовых импуль сов тактового генератора 10 поступает через второй вход элемента ИЛИ 7 на тактирующий вход накапливающего...
Цифровой накопитель
Номер патента: 1343411
Опубликовано: 07.10.1987
Авторы: Дудыкевич, Максимович
МПК: G06F 7/68
Метки: накопитель, цифровой
...соединены с информационными входами регистра 9, вход синхронизации которого35подклкчен к выходу элемента НЕ 8,вход которого соединен с вторым входом элемента И 7 и выходом генератора 3 тактовых импульсов,На фиг.2 приведены следующие временные диаграммы: а - последовательность тактовых импульсов на выхоцегенератора 3 с частотой следованияГ,; б - изменение цифрового значенияна выходах регистра 9, в - изменениецифрового значения на выходах сумматора 5; г - сигналы на выходе переноса сумматора 5; д - изменение цифрового значения на выходах сумматора 6 ж - импульсы со средней частоЭ50той следования Й на выходе элемента И 7.Накопитель работает следующим образом,Запись результатов суммирования55сумматорами 5 и 6 в регистр 9 производится по...
Устройство для распределения заданий
Номер патента: 1343412
Опубликовано: 07.10.1987
МПК: G06F 9/50
Метки: заданий, распределения
...проходитна вторые входы всех элементов И 9и 10.Установочный импульс проходит через тот элемент И 10, который открыт единичным потенциалом с соответствующего выхода блока 11. Установочный импульс поступает также на,управляющий вход блока 11, на соот ветствующем выходе которого единичный сигнал сменяется нулевым (фиг. 3и описание работы блока 11 в известном устройстве). С выхода элемента И 10 импульс проходит на нулевой3 13434вход триггера 19 и обнуляет его,чтообуславливает закрытие блока 6 дляпрохождения кода регистра 2 на входблока 11, который затем вновь выбирает максимальный из оставшихся входных кодов и выдает единичный сигналпо соответствующему ему выходу.Далее устройство работает аналогично до,того момента пока все триггеры...
Сигнатурный анализатор
Номер патента: 1343413
Опубликовано: 07.10.1987
Автор: Сюрдяев
МПК: G06F 11/25
Метки: анализатор, сигнатурный
...входа 8 в моменты установившихся состояний входного сигнала (на фиг, Зг импульсы (фронты) записи этой составляющей на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 не заштрихованы).В моменты изменения состояний информационного входа 8 сигнатурного анализатора на выходе шифратора 4 формируются дополнительные импульсы (фронты) записи в общий сигнал записи (фиг. Зг, штриховка).Импульсы записи с выхода шифратора 4 появляются в результате временной задержки срабатывания ключей, выполненных на транзисторах 10 и 11,при переходах типа О - 1, 1 - 0 134на информационном входе 8 сигнатур- ного анализатора. Транзистор 10 первого ключа с резисторными цепями базового смещения закрыт только при нулевых уровнях входного сигнала,а транзистор 11 второго ключа с...
Устройство для контроля электрического монтажа объекта
Номер патента: 1343414
Опубликовано: 07.10.1987
МПК: G01R 31/04, G06F 11/30
Метки: монтажа, объекта, электрического
...и входы дешифратара 5, Вырабатываемые генератором 2 импульсы поступают на счетчик З,числовая емкость которого определяет максимальное количество жил, которое возможно проверять (контролировать) с помощью предлагаемого устройства.Информация с разрядных выходов счетчика 3 через коммутатор 7 поступает на входы депифратора 5, который циклически с частотой следования импульсов генератора 2 последовательна подключает жилы жгута 9 к нулевому полюсу 2 б источника питания.Теперь касанием к: вторым концам жил жгута 9 пробника б возможно определение (идентификация) номера касаемой жилы.При обнаружении искомой жилы срабатывает пороговый элемент 13 и включает усилитель 14, который изменяет сигнал на входе генератора 2, тем самым изменяя (уменьшая)...

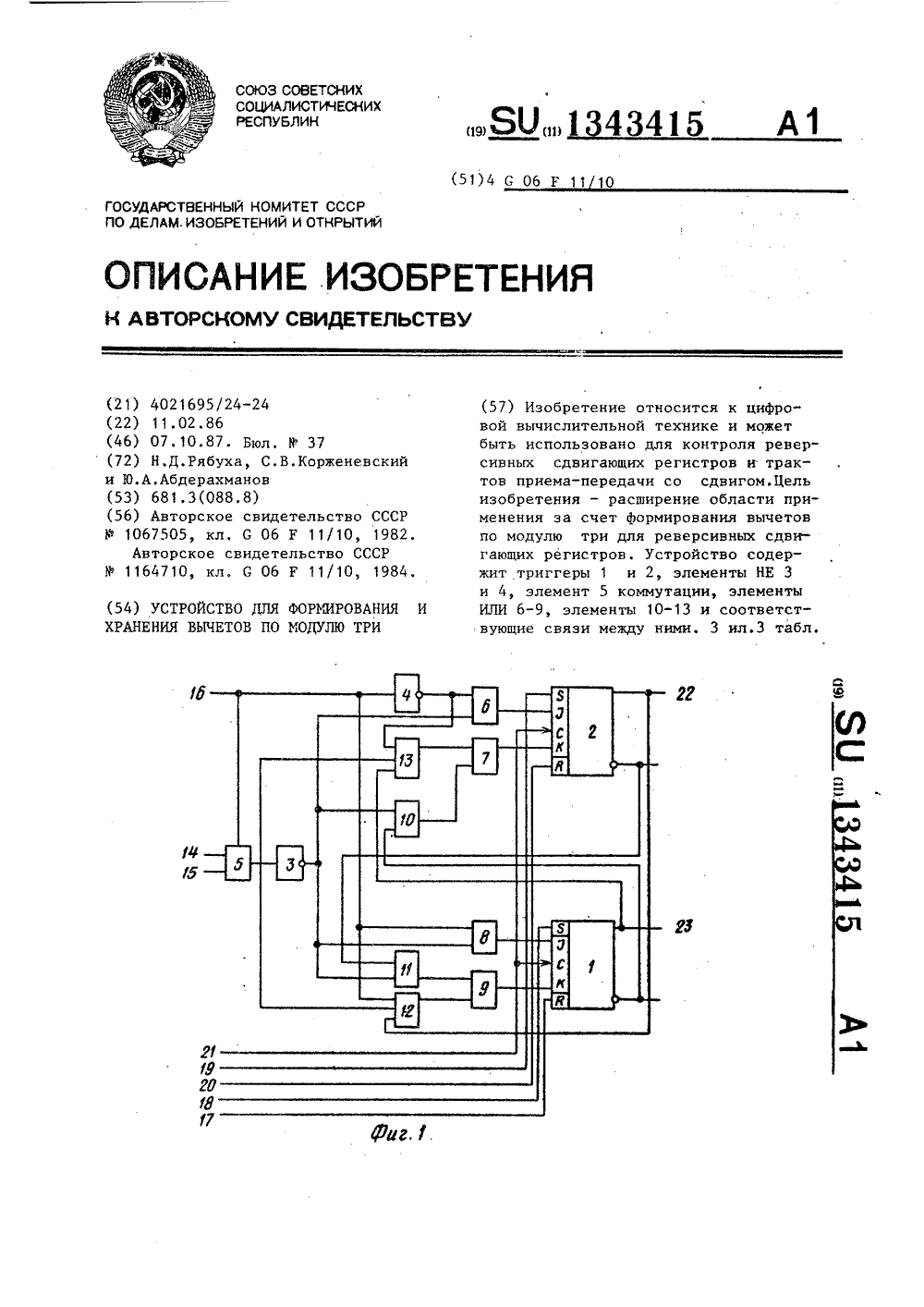

Устройство для формирования и хранения вычетов по модулю три
Номер патента: 1343415
Опубликовано: 07.10.1987
Авторы: Абдурахманов, Корженевский, Рябуха
МПК: G06F 11/10
Метки: вычетов, модулю, три, формирования, хранения
...число 10101100, Под воздействием сигналов информационных разрядов сдвигаемой вправо информации (Х) и сигнала О = 1 устройство принимает последовательно состояния в соответствии с табл. 1, где Хл,входные сигналы устройства, А и А - содержимое регистра в текущем (до поступления входных сигналов) и очередном (после поступления входных сигналов) тактах соответственно , г(А) г(А) - состояния устройства для формирования и хранения вычетов па модулю три в текущем и очередном тактах.Если после приема восьмиразрядного числа 10101100 реверсивный регистр работает в режиме сдвига влево, устройство функционирует в соответствии с табл. 2.Из анализа режимов работы реверсивного сдвигаюшего регистра видно, что во всех случаях очередное состояние...
Устройство для контроля интервала между импульсами
Номер патента: 1343416
Опубликовано: 07.10.1987
МПК: G06F 11/16
Метки: импульсами, интервала, между
...через время 1 , при" чем 7, с с ( С + , первый мульти- вибратор 1 до прихода очередного им- щ пульса успевает перейти в невозбужденное состояние и взвести второй мультивибратор 2, находящийся в воз бужденном состоянии и разрешающий поступление контрольных сигналов через элемент И 4 на вхоц третьего мультивибратора 3, также находящегося в возбужденном состоянии,что и служит. признаком нормальной работы контролируемой последовательности импульсов.Если контролируемые импульсы начинают поступать через интервал времени й8 + 6 до прихода очередного импульса второй мульти" вибратор 2 перейдет в невозбужденное состояние и запретит работу 16 2элемента И 4, очередной импульс не поступит на вход третьего мультивиб- ратора.З, который также...
Устройство для контроля цифровых блоков
Номер патента: 1343417
Опубликовано: 07.10.1987
Авторы: Бакай, Зильберман, Рейзин, Рубинштейн, Ховтун
МПК: G06F 11/26
...27 записывается поток данных, поступаю-. щих с выхода 1 К-триггера 20 на ин" формационный вход 39 сигнатурного анализатора 11, Поступающий с выходаформируются 1 п и Бнп тоже отрицатель 7 13434. мультиплексора 3 на вход 36 сигнатурного анализатора.11 сигнал "Стоп"переводит формирователь 26 в состояние ожидания нового запускающего сигнала Пуск . При этом прекращается11 11 5формирование измерительного строба,в связи с чем .запрещается прохождениеимпульсов синхронизации на соответствующий РСОС 27 и С- вход 1 К-тригге-;ра 20,После окончания измерительного интервала код состояния РСОС 27, т.е.сигнатура (К-разрядное двоичное число), через группу 53 выходов сигнатур ного анализатора 11 поступает нагруппу входов блока 17 сравнения сигнатур и...
Устройство для контроля хода программ
Номер патента: 1343418
Опубликовано: 07.10.1987
Авторы: Бек, Конорев, Тимонькин, Ткаченко, Харченко, Чернышов, Шумилкин
МПК: G06F 11/28
...по командам БМПУ 1,Первый элемент ИЛИ 19 предназначен для анализа наличия информации в приемном регистре 3 и выдачи соответствующего сигнала в БМПУ 1, третий элемент ИЛИ 20 " для осуществления записи информации в первый регистр 4 нижней и третий регистр 9 верхней границ участка программы с выхода первого 16 или второго 17 демульти плексоров, четвертый элемент ИЛИ 21 для обеспечения записи информации в третий регистр 9 верхней границы участка программы с выхода третьего элемента ИЛИ 20 или первого элемента И 24, второй элемент ИЛИ 22 - для анализа наличия информации в первомрегистре 4 нижней границы участкапрограммы и выдачи соответствующегосигнала в Б 1 ЛУ 1, пятый элемент ИЛИ23 - для анализа и выдачи соответствующего сигнала в БЧПУ...
Устройство для управления обменом с внешней памятью
Номер патента: 1343419
Опубликовано: 07.10.1987
Авторы: Ефимов, Зарецкий, Мазаник, Неффа
МПК: G06F 13/00
Метки: внешней, обменом, памятью
...для управления обменом с внешней памятью, содержащее первый, второй коммутаторы, блок элементов ИЛИ, первый, второй блоки элементов И, первьщ, второй блоки регистров, первый регистр, группу блоков элементов ИЛИ, триггер, первый, второй элементы И, элемент ИЛИ,причем вход значения максимального адреса внешней памяти устройства подключен к входу первого регистра, выходы блоков элементов И первой группы подключены к первым входам блоков элементов ИЛИ группы, вторые входы которых подключены к выходам блоков элементов И второй группы, выходы первого, второго блоков регистров подключены соответственно к первой и второй группам информационных входов первого коммутатора, о т л и ч а ю щ е е с я тем, что, с целью сокращения среднего времени...
Устройство для подключения внешних устройств к общей магистрали
Номер патента: 1343420
Опубликовано: 07.10.1987
Авторы: Нагорнов, Орлов, Чванов
МПК: G06F 13/00
Метки: внешних, магистрали, общей, подключения, устройств
...сигналу ЗД ВБР-К через элементы И 15 и ИЛИ 21 возвра титься в канал и по этому признаку идентифицировать данную ситуацию.При искажении кода адреса выбираемого ВУ (например, из-за неконтактов в разъемах линий 8) блок 6 выбираемого ВУ не опознает адрес и сигнал ло гического подключения не вьщает, Если искаженный код адреса опознается вы-. бираемым ВУ, то сигнал логического подключания также не выдается, так как соответствующие невыбираемым ВУ 20 узлы 22 сигнала ВБР-К не выдают. В режиме логического подключения по инициативе ВУ одно или несколько ВУ вьщают сигналы ТРБ-А по линиям 14, которые поступают в блок 2 и через усилители-приемники 33 и элемент ИЛИ 20 выдаются в канал. В ответ канал выдает по линии 9 сигнал ВБР-К.30Сигнал НАЧ ВБР-К...
Процессорный модуль
Номер патента: 1343421
Опубликовано: 07.10.1987
Авторы: Ефремов, Кравцов, Мельников, Никонов, Самошин
МПК: G06F 15/00
Метки: модуль, процессорный
...35.5 - поле адреса передачи результата;35.6 -поле разряда необходимости передачирезультата; 35.7 - поле кода операции модуля, а также элементы И 36,ИЛИ 37, одновибратор 38 (по фронтуимпульса ), элемент 39 задержки.Блок 3 (фиг. 6 ) содержит группыблоков 40.1-40.8 памяти "Первым приЗБшел, первым обслужен", счетчик 41,триггер 42 К 5-типа, мультиплексор 43,дешифратор 44, элемент И 45, группуэлементов И 46.1-46,8, первый элемент ИЛИ 47, элемент ИЛИ-НЕ 48, второй элемент ИЛИ 49, первый одновибратор 50 (по срезу импульса ), второйодновибратор 51 (по срезу импульса ),третий одновибратор 52 (по Фронту импульса ) и элемент 53 задержки.45Блок памяти "Первым пришел, первым обслужен" группы блоков 40,1 13434211343421 ЬЯбВ Конемп- н...
Устройство для вычисления коэффициентов хаара
Номер патента: 1343423
Опубликовано: 07.10.1987
Авторы: Иванов, Климов, Поляков, Попов, Соболев, Фертель
МПК: G06F 17/14
Метки: вычисления, коэффициентов, хаара
...Одновременно этот же сигналоткрывает ключи 28 и 29, позволяяпрохождение коэффициентов Хаара подномерами три и четыре (С и С) на,выход устройства, Для получения действительных коэффипиентов Хаара вели.чины С и С необходимо умножить нап-1 22 Так как восстаЫновление сигнала по коэффициентампроизводят на. синтезаторах и универсальных ЦВ 1 то величину легко можноучесть, Если необходимо получить действительные коэффициенты Хаара впредлагаемом устройстве, то на выходах соответствующих сумматоров, гдеэти коэффициенты формируются, можновключить сопротивления, величины которых пропорциональны О,Процедура получения остальных коэффициентов аналогична описанной,343423 Устройство для вычисления коэффициентов Хаара, содержащее первый и второй...
Устройство для быстрого действительного преобразования хартли-фурье
Номер патента: 1343424
Опубликовано: 07.10.1987
Авторы: Борисов, Дашук, Демиденко, Куновский, Шихов
МПК: G06F 17/14
Метки: быстрого, действительного, преобразования, хартли-фурье
...на вход умножителя 11 и на промежуточный регистр 12, где он фиксируется по сигналу с выхода блока 1 синхронизации. На вход умножителя 11 поступает значение синусного коэффициента с выхода регистра 6 констант, произведение передается на вход коммутатора 13 и по сигналу с выхода блока 1 синхронизации поступает на вход сумматора 15, на другом входе которого имеется код операнда с выхода входногорегистра 5. С выхода блока 1 синхронизации на управляющий вход сумматора 15 поступает сигнал, задающий в нем выполнение вычитания операнда по первому входу из операнда по второму входу. Результат операции передается на входы коммутатора 18 и умножителя 16. По сигналу с выхода блока 1 синхронизации коммутатор 18 передает поступившее на его вход...
Цифровое устройство для автоматизации термического анализа
Номер патента: 1343425
Опубликовано: 07.10.1987
Автор: Файнзильберг
МПК: G06F 17/00
Метки: автоматизации, анализа, термического, цифровое
...импульсов, йоступающихот генератора.Импупьсы серии 3 поступают черезделитель 24 частоты на выход узлафсинхронизации, на котором образуется рабочая серия тактовых импульсовО, с частотой следования Г , опредеофляемой коэффициентом пересчета делителя 24,(фиг. 5 з), устанавливающий триггер21 в единичное состояние, В моментпоступления следующего синхронизирующего импульса (фиг, 5 д) на выходеэлемента И 28 будет сформирован синхронизированный кодовый импульс(фиг. 5 л), который поступает на выход узла синхронизации и одновременно устанавливает триггеры 20 и 21в исходное (нулевое) состояние,Аналогичным образом на триггерах22 и 23 и элементах И 29 и 30 осуществляется синхронизация, кодовых импульсов ККак видно из описания...
Устройство для контроля погружения зонда в грунт
Номер патента: 1344858
Опубликовано: 15.10.1987
Авторы: Галиулин, Кадик, Клейнман, Кравченко, Слонимский, Тер-Сааков
МПК: G06F 17/00
Метки: грунт, зонда, погружения
...значения, заданного в дешифраторе 12 и соответствующего значениюэлементарного отрезка пути, например5 см. Дешифратор 12 срабатывает,и его сигнал сбрасывает на "нуль"счетчик 11, запускает сигнализатор 13и элемент 14 задержки, Одновременнов счетчике 19 образуется число, пропорциональное времени прохожденияэлементарного отрезка пути, а в счетчике 17 накапливается значение, пропорциональное где Ь 1 - коэффициент, определяемыйчастотой генератора 16.Оператор, получив сигнал от сигнализатора 13, снимает показания обоих счетчиков 17 и 19, которые через некоторое время сбрасываются элементом 14 задержки. Схема приходит в исходное состояние, и при.прохождении следующего элементарного отрезка пути описанный цикл полностью повторяется....
Генератор последовательности обобщенных чисел фибоначчи с произвольными начальными условиями
Номер патента: 1345181
Опубликовано: 15.10.1987
Авторы: Животовский, Мамедов
МПК: G06F 1/02
Метки: генератор, начальными, обобщенных, последовательности, произвольными, условиями, фибоначчи, чисел
...еще на единицу.По четвертому тактовому сигналу в регистр 2.1 принимается код четвертого начального условия И и на первом выходе 10.1 устройства появится код первого члена у (4) четвертого1ряда. В этом такте содержимое регистра 3.4 принимается регистром 4.4, ре 1 зультат суммирования сумматора 1.3 поступает в регистр 2.4. На выходе 10.4 появляется код четвертого члена Ч (1) первого ряда. Так как в регистре 3.4 содержался код второго члена (1) первого ряда, то на сумматоре 1,1 начинается процесс формирования пятого члена (1) первого ряда, так как Ц (1) = Ц (1) + р(1) . В этом же такте счетчик 12 блока 6 управления, коэффициент пересчета которого выбирается равным 2 р, переполняется (фиг, 3 ж ) и сигнал переполнения после...
Устройство для ввода информации
Номер патента: 1345182
Опубликовано: 15.10.1987
Автор: Романов
МПК: G06F 3/02
Метки: ввода, информации
...группы 2 развязывающих элементов произойдет переход с "1" в "0". Таким образом, на вертикальных и горизонтальных шинах клавиатуры 1 появятся потенциалы 1 и 0 соответственно, а на вертикальной шине, которая будет оставаться коммутируемой останется уровень 0 и на входах шифратора 9 будет действовать тогда инверсный униторный код, в результате шифрации которого на выходах шифратора 9 Формируется информационный код и управляющий сигнал, посредством фронта которого информационный код записывается в регистр 11. Для того, чтобы длительность управляющего сигнала, воздействующего на вход элемента задержки, была равна времени коммутации, то этот сигнал 1 дополнительно подается на второй вход схемы ИЛИ 4, что приведет к сохранению инверсного...
Устройство для ввода информации
Номер патента: 1345183
Опубликовано: 15.10.1987
Автор: Панасенко
МПК: G06F 3/02
Метки: ввода, информации
...элемент2 соединяют два вывода клавиатуры 1в первой половине такта опроса того из двух замкнутых выводов, к которому присоединен катод разделительного элемента на диоде 5, На обоихвыводах клавиатуры 1 присутствуетпотенциал высокого уровня, при этом на выходах второго дешифратора 8 появляется пост, соответствующий нажатому коммутационному элементу 2.Таким образом, количество выводов клавиатуры почти в полтора раза меньше по сравнению с прототипом, благодаря чему повышается надежность устройства. При этом число выводов М клавиатуры и число клавиш с клавиатуры связаны соотношением С=М(М).Формула и з обретенияУстройство для ввода информации, содержащее генератор импульсов, счетчик, первый дешифратор, клавиатуру, каждая пара выводов...
Устройство для ввода информации
Номер патента: 1345184
Опубликовано: 15.10.1987
Авторы: Барышев, Казаков, Табашников
МПК: G06F 3/02
Метки: ввода, информации
...с шифратора 2(с младших четырех разрядов первого входа), в регистр 23 - через мультиплексор 26, либо с шифратора 2 (стар шие четыре разряда первого выхода)в режиме программного ввода, либо содержимое регистра 22 в режиме ввода шестнадцатеричного кода, в регистр 24 - содержимое регистра 23, в ре гистр 25 - содержимое регистра 24, Таким образом, при последовательном нажатии клавиш их шестнадцатеричные коды последовательно вводятся в регистр 3 обмена, 30Управление записью информации в память ЭВМ осуществляется с помощью других клавиш алфавитного поля клавиатуры. Например, клавиши Я", М "1". Клавиша "Я" используется для управления занесением информации в счетчик 6, клавиша "М" - для управления формированием сигнала записи в память и...
Устройство для сопряжения микроэвм с кассетным магнитофоном
Номер патента: 1345185
Опубликовано: 15.10.1987
Авторы: Горбачев, Иоффе, Кулагин, Рувинский, Хорин, Чугунов
МПК: G06F 13/00
Метки: кассетным, магнитофоном, микроэвм, сопряжения
...вход 1, формирователь 2 импульса, состоящий из элемента НЕ 3, элемента 4 задержки и элемента И 5,коммутатор 6, реверсивный счетчик 7, регистр 8 сдви 30 га, элемент 9 задержки, триггер 10, счетчик 11, таймер 12, тактовый вход 13, выход 14 устройства, суммирующий 15 и вычитающий 16 входы реверсивного счетчика, выходы 17, 18 таймера, вход 19 регистра сдвига.35На фиг. 2 позициями 20, 21 и 22 обозначены соответственно информационный сигнал, неискаженный частотно-модулированный сигнал и сигнал на старшем выходном разряде реверсивно 40 го счетчика.Устройство работает следующим образом.. 3451 соединен с выходом триггера, сбросовый вход которого соединен с выходом счетчика, установочный вход триггера и сбросовый вход счетчика соединены с...
Устройство для формирования символов на экране электронно лучевой трубки
Номер патента: 1345186
Опубликовано: 15.10.1987
Автор: Гуляев
МПК: G06F 3/153
Метки: лучевой, символов, трубки, формирования, экране, электронно
...элемента И 18 (запрет бывает, если на 30 седьмом выходе блока 2 памяти имеется уровень "О" - в случае, если поступает код символа "Пробел" ) подается на выход 23 сигнал подсвета "2" и разрешает высвечивание точки символа. При этом на экране ЭЛТ высвечивается начальная точка символа с координатами 4 Х 3 У, поступающими от блока 2 памяти и преобразованными в аналоговую форму цифроаналоговыми 40 преобразователями б, 10. После прихода следующего тактового импульса разрешение подсвета точки снимается, поскольку сигнал 1" с второго выхода регистра 12 поступает на его 45 вход установки в "О" и устанавливает регистра 12 в "О". Одновременно через элемент И 19 на счетный вход счетчика поступает импульс и состояние счетчика 1 увеличивается на...
Универсальный логический модуль
Номер патента: 1345187
Опубликовано: 15.10.1987
МПК: G06F 7/00
Метки: логический, модуль, универсальный
...сигналы Ы, -и ап ь - Ып, Равные "1" (остальные равны "0"). Поскольку наборыи- являются противоположньми, то реализуемая на выходе 7 модуля функция принимает значение н 1" на (А+1)+(В+1) =К-1+1+,1-1+1=К наборах, иэ которых 7 противоположны, т.е. предложенное устройство решает поставленную задачу.П р и м е р . Пусть п=З, К=4, 2=1 (фиг. 4). Определяем значения А,В:А=К-1=4-1-1-=2 (двоичный код 10),В=Я=1 - 1=0 (двоичный код 00) .На входы 1 подаем двоичный код 10 (старшие разряды кода - на входы бло. ка 4, имеющие больший вес). На входы 2 подаем двоичный код 00. При этом на выходах 1-4 блока 4 формируется двоичное слово 1110, а на выходах 1-3 блока 5 Формируется слово 100. На информационные входы 1-8 мультиплексора 6 поступает...
Устройство для выделения максимального числа
Номер патента: 1345188
Опубликовано: 15.10.1987
МПК: G06F 7/02
Метки: выделения, максимального, числа
...операции дизъюнкции нечетких переменных на входы 6подаются нулевые сигналы. На входы 7подаются соответствующие разряды унитарного кода очередного сравниваемого числа Вк, На третьи входы элементов ИЛИ 2 с выходов 8 устройства подаются разряды унитарного кода текущего максимума В. На выходахмаксэлементов ИЛИ 2 поразрядных узлованализа образуется код, представляющий собой поразрядную дизъюнкцию унитарных кодов числа В и числа ВкМс(кс фзапомненного в устройстве. Пусть вэтом коде старшая единица находится вт-м разряде. Тогда единичный сигналс выхода элемента ИЛИ 2 -го узлаанализа проходит, инвертируясь, навыход -х элементов И 1-НЕ 3, таккак на остальные входы элемента И 1с выходов элементов НЕ 4 всех старшихузлов анализа также подаются...
Устройство для нормализации чисел
Номер патента: 1345189
Опубликовано: 15.10.1987
Авторы: Костинский, Подгорнов, Шугаев
МПК: G06F 7/38
Метки: нормализации, чисел
...на один разряд влево. Этот процесс будет продолжаться до появления "1" в старшем разряде любого из сдвигающих регистров 6-9, при этом на выходе анализатора 15 устанавливается низкий потенциал. Низкий потенциал устанавливается на выходе элемента ИЛИ 4. Счетчики 10 и 16 и сдвигающие регистры переводятся в режим "Хранение до появления высокого потенциала на шине 3,Если число записывается в счетчик 10 и сдвигающие регистры 6-9 при наличии высокого потенциала на шине 1, то по заднему фронту синхросигнала на шине 11 устанавливается триг. гер 12, так как в этом время на выходе элемента И 2 высокий потенциал. После снятия высокого потенциала с шины 3 высоким потенциалом на выходе триггера 12 сохраняется высокий потенциал на выходе элемента...
Устройство для умножения целых чисел в р-кодах фибоначчи
Номер патента: 1345190
Опубликовано: 15.10.1987
Авторы: Животовский, Мамедов
МПК: G06F 7/49
Метки: р-кодах, умножения, фибоначчи, целых, чисел
...умножения А, и В (см. таблицу такт 4,А 4,4), если код множителя содержит 2 р разрядов. В.противном случае, если код множителя больше,чем 2 р, и содержит и разрядов,1.=п/2 р разрядов (где Ь - целое число), то по сигналу блока 2 управления с выхода 13 разрешается дальнейшее умножение.Это происходит следующим образом.35 По четвертому тактовому сигналу задающего генератора 22 счетчик 23, модуль пересчета которого равен 2 р, переполняется и сигнал переполнения после задержки на элементе задержки 24 на время, равное времени приема последнего кода в регистр 19.1, устанавливает триггер 25 по Б-.входу в единичное состояние, и сигнал логического "0" с его выхода 13 поступает на управляющий вход блока 5 коммутации и разрешае прохождение оставшихся...
Генератор случайных чисел
Номер патента: 1345191
Опубликовано: 15.10.1987
Авторы: Тарасов, Трусфус, Ярмухаметов
МПК: G06F 7/58
Метки: генератор, случайных, чисел
...требуется ш тактов работы генератора, поскольку в каждом такте формируется только один разряд случайного числа с заданным эаконом распределения.Рассмотрим теперь работу отдельных блоков предлагаемого генератора. Ба фиг. 2 приведена функциональная схема блока 8 управления. В этой схеме генератор 12 синхроимпульсов, 5 134519элемент 13 И и триггер 14 образуюттак называемую схему запуска 1 Триггер 14 устанавливается в единичноец ,цсостояние сигналом Пуск , поступа 5ющим ца первый 19, вход блока управления. В результате открываетсяэлемент 13 И, сицхроимпульсы с выхода генератора 12 начинают проходитьчерез элемент 13 И на сицхронходытриггеров 14 , 1414 и дешифратора 16, и блок управленйя начинаетсвою работу. После поступления на вто-,рой вход...
