Генератор функций

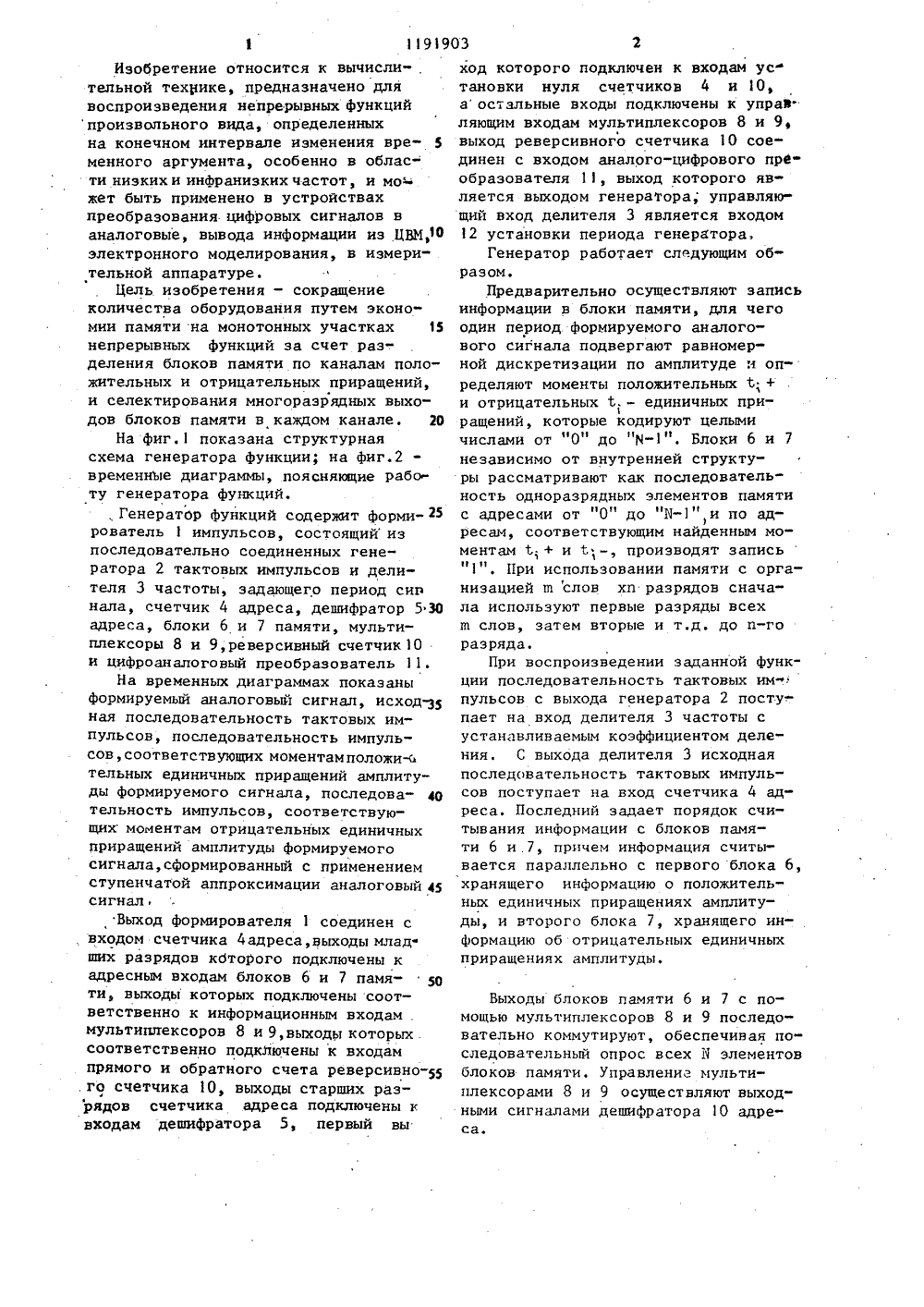

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 11919 ОЗ А(59 4 О 06 Р 1 0 ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 1 И)ЗН ф г Г 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРВ 292206, кл. Н 03 В 65/00, 1971.Авторское свидетельство СССРР 547788, кл. О 06 С 7/26, 1977(54) (57) 1ГЕНЕРАТОР ФУНКЦИЙ, содержащий формирователь импульсов, цифро.аналоговый преобразователь и реверсивный счетчик, о т л и ч а ю -щ и й с я тем, что, с целью сокращения количества оборудования, он содержит первый.и второй блоки памяти, первый и второй мультиплексоры,дешифратор адреса и счетчик адреса,вход которого подключен к выходуформирователя импульсов, выходы младших разрядов счетчика адреса соединены с адресными входами первого и второго блоков памяти, выходы которых подключены соответственно к инормационным входам первого и второо мультиплексоров, а выходы старших разрядов счетчика адреса подключены к входам дешифратора, первый выход которого соединен с входами установки нуля реверсивного счетчика исчетчика адреса, а остальные выходы подключены к управляющим входам первогои второго мультиплексоров, выходы которых. соответственно подключены к входам прямого и обратного счета реверсивного счетчика, выходы которого подключены к входам цифроаналогового преобразователя.2. Генератор по п.1, о т л и ч аю щ и й с я тем, что формирователь импульсов выполнен в виде последовательно соединенных генератора тактовых импульсов и делителя частоты, управляющий вход которого соединен с входом установки периода генератора функций.Изобретение относится к вычисли-, тельной технике, предназначено для воспроизведения непрерывных функций произвольного вида, определенных на конечном интервале изменения вре менного аргумента, особенно в облас" ти низких и инфранизких частот, и мо- жет быть применено в устройствах преобразования цифровых сигналов в аналоговые, вывода информации из ЦВМ,10 электронного моделирования, в измерительной аппаратуре.Цель изобретения - сокращение количества оборудования путем экономии памяти на монотонных участках 15 непрерывных функций за счет раз". деления блоков памяти по каналам положительных и отрицательных приращений, и селектирования многоразрядных выходов блоков памяти в каждом канале. 20На фиг.1 показана структурная схема генератора функции; на фиг.2- временные диаграммы, поясняющие Рабо ту генератора функций., Генератор Функций содержит форми рователь 1 импульсов, состоящий из последовательно соединенных генератора 2 тактовых импульсов и делителя 3 частоты, задающего период сиэ нала, счетчик 4 адреса, дешифратор 5 30 адреса, блоки 6 и 7 памяти, мультиплексоры 8 и 9,реверсивный счетчик 10 и цифроаналоговый преобразователь 11.На временных диаграммах показаны формируемый аналоговый сигнал, исход"З 5 ная последовательность тактовых импульсов, последовательность импульсов,соответствующих моментамположи- тельных единичных приращений амплитуды формируемого сигнала, последовательность импульсов, соответствующихмоментам отрицательных единичных приращений амплитуды формируемогосигнала, сформированный с применениемступенчатой аппроксимации аналоговый 45сигналВыход формирователя 1 соединен с , входом счетчика 4 адреса,выходы младших разрядов кбторого подключены кадресным входам блоков 6 и 7 памяти, выходы которых подключены соответственно к информационным входам .мультиплексоров 8 и 9,выходы которых.соответственно подключены к входампрямого и обратного счета реверсивно. го счетчика 1 О, выходы старших разрядов счетчика адреса подключены к входам дешифратора 5, первый вы ход которого подключен к входам ус" тановки нуля счетчиков 4 и 1 О, а остальные входы подключены к управ ляющим входам мультиплексоров 8 и 9, выход реверсивного счетчика 10 соединен с входом аналого-цифрового пре" образователя 11, выход которого является выходом генератора; управляющий вход делителя 3 является входом 12 установки периода генератора,Генератор работает следующим образом.Предварительно осуществляют запись информации в блоки памяти, для чего один период формируемого аналогового сигнала подвергают равномерной дискретизации по амплитуде и определяют моменты положительных т; + и отрицательных 1. - единичных при 1ращений, которые кодируют целыми числами от "О" до "8-1". Блоки 6 и 7 независимо от внутренней структуры рассматривают как последовательность одноразрядных элементов памяти с адресами от "О" до "Б" и по адресам, соответствующим найденным моментам С; + и 1; в , производят запись "1". При использовании памяти с организацией ш слов хи разрядов сначала используют первые разряды всех ш слов, затем вторые и т.д. до п-го разряда.При воспроизведении заданной функции последовательность тактовых им . пульсов с выхода генератора 2 поступает на вход делителя 3 частоты с устанавливаемым коэффициентом деления, С выхода делителя 3 исходная последовательность тактовых импульсов поступает на вход счетчика 4 адреса. Последний задает порядок считывания информации с блоков памяти 6 и 7, причем информация считывается параллельно с первого блока 6, хранящего информацию о положительных единичных приращениях амплитуды, и второго блока 7, хранящего инФормацию об отрицательных единичных приращениях амплитуды. Выходы блоков памяти 6 и 7 с помощью мультиплексоров 8 и 9 последовательно коммутируют, обеспечивая последовательный опрос всех И элементов блоков памяти. Управление мультиплексорами 8 и 9 осуществляют выходными сигналами дешифратора 10 адреса.-Ж,Раушскент", г.ужгор Заказ 7164/46 ТиражВНИИПИ ГосудаРпо делам изо 113035, Москва Подписноеета СССРытийя наб., д. 4/5 илиал ППП "Пат Проектная,Таким образом, получают две последовательности импульсов, поступающих соответственно на входы прямого и обратного счета реверсивного счетчика 10, где и происходит формирование числоимпульсной функции, преобразуемой в дальнейшем с помощью цифроаналогового преобразователя 11 в аналоговый сигнал. 03 4По конечному адресу с номером И,он же нулевой адрес, выделенному де- шифратором 5, осуществляют сброс в "0" счетчика 4 адреса и реверсивного счетчика 1,0 и начинают формирование следующего периода выходного сигнала. Это позволяет устранить случайные сбои, произошедшие в предыдущем периоде.
