G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 2000599

Опубликовано: 07.09.1993

Автор: Калашник

МПК: G05D 9/12

Метки: жидкости, резервуаре, уровня

...нижнего 3 и верхнего 4 уровней, выход измерительного мультивибратора 2 соединен с одним из входов схем 7 и В сравнения импульсов мультивибраторов, а выходы мультивибраторов нижнего 3 и верхнего 4 уровней соединены с другим входом схем сравнения импульсов мультивибраторов, выходы схем сравнения импульсов мультивибраторы соединены с управляющим устройством 9. Выход управляющего устройства соединен с исполнительным механизмом 10, Тактовый генератор 11 соединен с измерительным мультивибраторов 2, мультивибраторами нижнего 3 и верхнего 4 уровней, а также с управляющим устройством 9,Способ осуществляется следующим образом,Задатчиками 5 и б устанавливают длительность импульсов, генерируемых соответственно мультивибраторами нижнего...

Номер патента: 2001425

Опубликовано: 15.10.1993

Автор: Гайдабура

МПК: G01F 13/00, G05D 7/00

Метки: расхода, сыпучего

...к 90, к наклон ному лотку 6, установленному на горизонтальной оси 7 с возможностью поворота оокруг нее, связанному с силоизмерительной плитой 8, установленной вертикально на безмоментном подоесе 9 о выходном патрубке 10 и соединенной через рычаг и тяги 11 с электросиловым преобразователем 12, связанным через регулирующий прибор 13 и исполнительный механизм 14 с питателем 2, ширина проходного сечения между отбойной плитой и наклонным лотком составляет 0,4 - 0,7 от ширины Н входного отверстия, наклонный лоток оыполнен вогнутым о продольном сечении, глаксимдльндя величина угла наклона гг составляет 90.На горизонтальной оси корпуса установлен лимб 15 с электроприводом 16 таким2001425 образом, что диапазон изл 1 енения угла наклона /3...

Номер патента: 2001555

Опубликовано: 30.10.1993

Авторы: Бубнов, Кремнев, Старых

МПК: A01G 9/14, A01G 9/24, G01K 5/14 ...

Метки: воздуха, температуры, теплице

...связанным с непоказанной на чертеже фрамугой, Рычаг 15 снабжен смонтированным на нем балансировочным грузом 17 для динамического регулирования начального хода штока 12 гидроцилиндра в зависимости от заданной начальной температуры регулирования воздуха в теплице. Поршневая полость б гидро- цилиндра 4, заполненная рабочей жидкостью, сообщена с газовой магистралью 5, а штоковая полость в гидроцилиндра 4 сообщена через дроссельное отверстие г в крышке гидроцилиндра с атмосферой. Газовая полость баллона 1 сообщена с газовой магистралью 5.Устройство работает следующим образом, Рабочий термодинамический процесс в баллоне 1 описывается уравнением Клапейрона - Клаэиуса, т, е. дифференциальным уравнением, устанавливающим связь между...

Номер патента: 2002290

Опубликовано: 30.10.1993

Авторы: Агеев, Михайлов, Островский

МПК: G05D 7/01

Метки: газа, расхода

...первой опорной шайбой и второй опорной шайбой, контактно связанной через толкатель с расположенным снаружи корпуса приводом поступательного перемещения, цилиндр выполнен составным из последовательно располо 2002290женных частей, которые образуют с корпусом кольцевой дросселирующий канал и отделены друг от друга жесткими центрирующими шайбами, которые установлены с возможностью перемещения вдоль оси цилиндра и снабжены радиальными выступами, контактно связанными с ответной поверхностью корпуса, причем первая опорная шайба выполнена с радиальными каналами со стороны ответного торца корпуса, а входной и выходной патрубки соединены последовательно через радиальные и кольцевой дросселирующий каналы.На фиг. 1 изображено устройство для...

Номер патента: 2002291

Опубликовано: 30.10.1993

Автор: Вохмянин

МПК: G05D 9/02

Метки: бьефе, воды, вохмянина, гидротехнического, нижнем, регулятор, сооружения, уровня

...сооружения, содержащий водовыпускную трубу. установленную, в нижнем бьефе и соединенну о с выходным патрубком верхнего бьефа, подвижный участок с переливным торцом, поплавок. содержит5 10 15 20 25 30 35 40 45 50 55 охватывающую выходной патрубок дополнительную трубу, нижний торец которой кестко соединен с поплавком, а верхний - с переливным торцом подвижного участка, выполненного в виде сильфона, другой торец которого жестко соединен с выходным патрубком,На чертеже схематически изображен предлагаемый регулятор.Регулятор уровня воды в нижнем бьефе гидротехнического сооружения содержит водовыпускную трубу 1, установленную в нижнем бьефе и соединенную с выходным патрубком 2 верхнего бьефа, дополнительную трубу. 3, охватывающую...

Номер патента: 2002292

Опубликовано: 30.10.1993

Автор: Агибалов

МПК: G05D 16/06

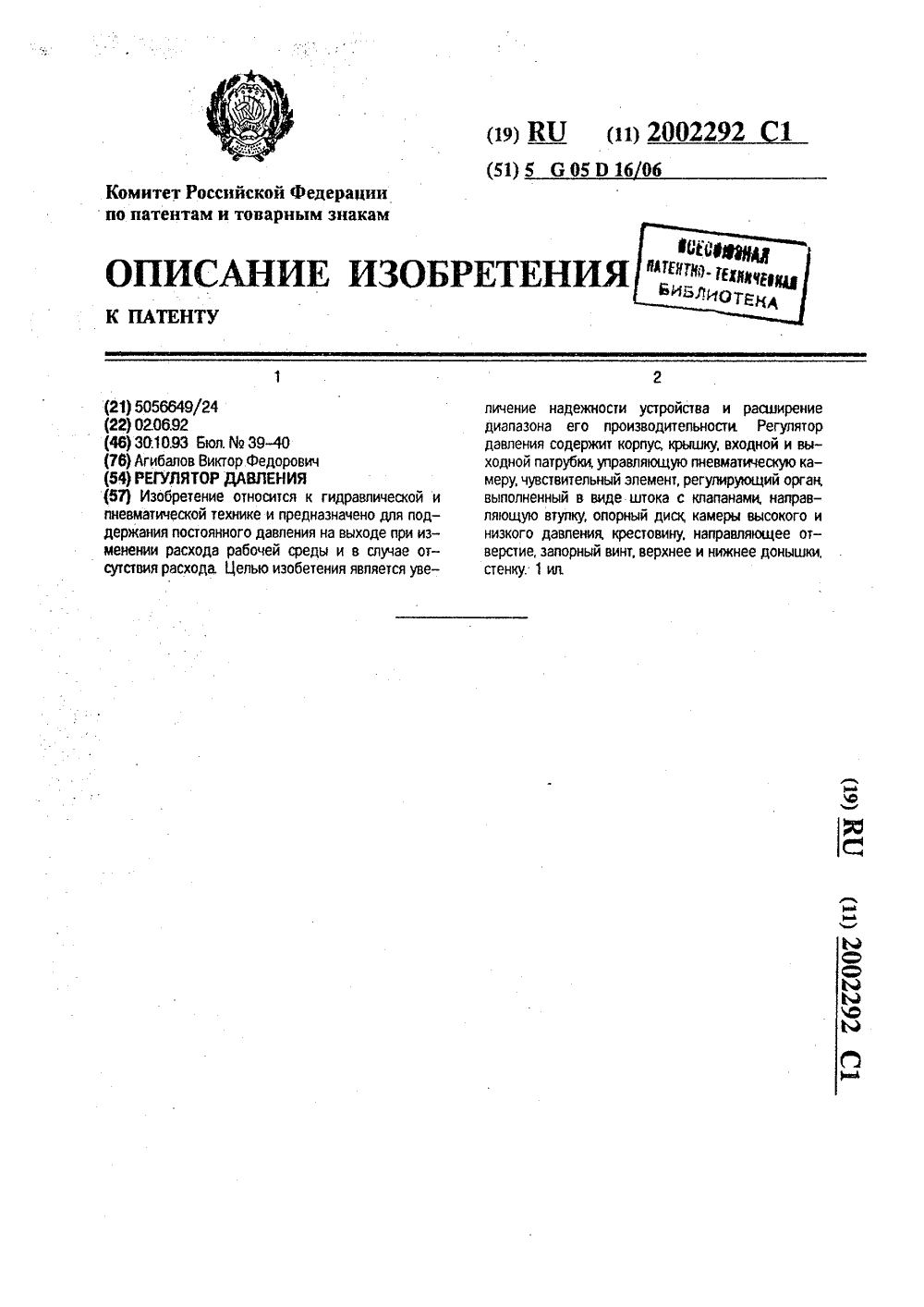

Метки: давления, регулятор

...признаков выявлено не было.На чертеже изображен предлагаемый регулятор давления в закрытом состоянии, продольный разрез,Регулятор давления содержит корпус 1 с крышкой 2, с входным 3 и выходным 4 патрубками, управляющую пневматическую камеру 5, чувствительный элемент 6, взаимодействующий с регулирующим органом, выполненным в виде штока 7 с установленными на нем дросселирующим верхним клапаном 8 и направляющим клапаном 9 с направляющей втулкой 10 и опорным диском 11, Регулирующий орган делит полость корпуса 1 на камеры высокого 12 и низкого 13 давления. Со стороны крышки 2 в корпусе установлена крестовина 14, в направляющем отверстии 15 которой зафиксирован с возможностью осевого перемещения верхний торец штока 7,...

Номер патента: 2002293

Опубликовано: 30.10.1993

Авторы: Менаков, Ямалетдинов

МПК: G05D 23/30

Метки: камеры, криостата, нагреватель, рабочей

...перегородке и через завихритель на выходе выходной полости.На чертеже представлен нагреватель рабочей камеры криостата,в разрезе,Нагреватель состоит из внутреннего цилиндра 1 и внешнего цилиндра 2. Входная полость 3 и выходная полость 4 разделены перегородкой 5 с отверстиями, Входная полость ограничена торцовой непроницаемой перегородкой б. В выходной полости расположены кольцевые электронагревательные спирали 7 и завихритель 8 потока крионосителя. Отверстие 9 служит для подачи крионосителя во входную полость нагревателя.Нагреватель рабочей камеры криостата работает следующим образом.Крионоситель через отверстие 9 поступает во входную полость 3 нагревателя, где распределяется по ее окружности. Далее сквозь отверстия в перегородке 5...

Номер патента: 1455649

Опубликовано: 15.11.1993

Авторы: Гинзбург, Егорова, Калмыков, Новоселов, Рупышев, Синкевич, Таркова, Усов

МПК: C08F 12/08, C08F 279/02, G05D 27/00 ...

Метки: процессом, со)-полимеризации, стирола

...Х 2=-0,35 мзс,% проводят повторное регулирование процесса путем корректировки содеожзния 2.6-ди-трет-бутил-метилфенолав системе, рассчитанное следующим образом;Х 2 = 0,35 мас.%%С =-05 мзс,%0,050,35Сс = - - = 0.07%,Суммарную концентрацию 2,6-ди-трет-бутил"метилФенола поддерживают постоянной С 2 . 0,57 мзс,%, После указаннойоперации каскад реакторов работает в устойчивом режиме в течение 4 месдалееконцентрация тяжелых примесей вновь начлнзет возрастать, При достижении концентрации тяжелых примесей Хз = 0.38 мзс,%Со" 0,3 мас,% Хо - 0,1 мас,% Ь Х (0.3 - 0,1) мас,% или 6,76 кг 2,6-дитрет-бутил-метилфенола. 40 вновь проводят регулирование процесса путем дополнительного введения в систему через рецикл-конденсат Соз " 0,045 мас.% или 1,52...

Номер патента: 2003168

Опубликовано: 15.11.1993

Авторы: Белолипецкий, Егоров, Жестков, Садова

МПК: G05D 16/06

Метки: давления, жидкости, регулятор

...канала 2 которого нэ поворотном основном п риводном валу 3 установлен регулиру(ощий орган 4 шарового типа, В отгзерст(1 и 5 регулирующ го орга(:а 4 на дополнительном приводном валу 6 установлен дроссель в виде кольцевой обечайки 7. Боковь(е сферические поверхности регулиругощего Орга:(э 4 снабжены отвер- стиЯ(ли 8. Кольцева 51 Обечэйкд 7 Выполнена в виде пакета иэ кольцевых элементов 9, жестко соеди 1(енных между собой, но с зазорами 10, образованными дуговыми вкладышами 11. Вкладыши имегот толщину, равную толщине (илг( несколько меньше толщины) кольцевых элементов 9, Основной и дополнительный приводные валы 3 и 6 установлены коаксиально относительно друг друга. 1(Ольцевэя обечайка 7 имеет возможность врагцения относительно...

Номер патента: 2003169

Опубликовано: 15.11.1993

Автор: Джус

МПК: G05D 23/19

Метки: группового, температуры, электропечей

...соединен с вторичной обмоткойтрансформатора тока 12, 55Устройство работает следун)щим образом,Температура печей измеряется датчиками 5, Действительные значения температурц и заданные блоком 6 сравниваются в нуль-органах 4, Последние имеют релейную характеристику (фиг. 2), где Х - сумма входных сигналов, а У - выходкой сигнал. При снижении температуры соответствующей печи ниже уставки на установленную величину порога нечувствительности нуль-орган 4 включается и подает единичный сигнал на коммутатор 2, который. включает исполнительный элемент 3,Нагреватель 1 подключается к сети и печь разогревается. Когда температура печи превысит уставку на величину порога нечувствительности, нуль-орган 4 отключаетсяи отключается исполнительный...

Номер патента: 2003170

Опубликовано: 15.11.1993

Авторы: Геран, Томми

МПК: G05D 27/00

Метки: воздуха, выброса, емкости, жидкости, заданным, количеством, наполнения, установки

...разрежения В буферной емкости и соответственно перед столбом жидкости в наполни- тельной трубке. Эта предупредительнал мера дает преимущества и достижима простыми средствами,5 10 15 20 25 30 35 40 В соединении с устройством для выброса воздуха из наполнительной установки, приведенные выше задачи решаются тем, что управляющий Клапан активно управляется снаруки, в то время как буферная емкость соединена с вакуумным насосом, Такое управление согласно изобретению воздействует, в первую очередь, на управляющий клапан и, во-вторых, на вакуумный насатак, что оба блока; а именно управляющий клапан и вакуумный насос работает в установке с выбросом воздуха, подчиняясь конкретной программе, Раньше клапаны приводились в действие при условии...

Номер патента: 2004313

Опубликовано: 15.12.1993

Авторы: Ремизов, Сула, Чеков

МПК: B01D 53/02, G05D 27/00

Метки: адсорбента, адсорбционно-десорбционного, газа, примесей, процесса, регенерации, термовакуумной, циклического

...Текущая информация о параметрах, характеризующих адсорбционно-десарбционный процесс,. с аналого-циФровых преобразователей: 9 с заданной частотой регистрации поступает в ЭВ ".110 и загисываетсл в файл тг;ущих данных 11. Длл каждого адсарбера системы очистки арганизуетсясвай Файл, куда записывается инФормация а текущем режиме десарбции и предшествующем ему режиме адсорбции и таким образам фармируетсл массив образной базы данных 12, В блоке формирования диагностических образов 13 по извлекаемой из базы данных 12 инфар 200431351015 речисленной комбинаций параметров, 20характеризующих ход адсорбционно-десорбционного процесса в каждом из адсорбе 3035 При неизменных управляющих воздействиях, например, когда темп разогрева ад сорбента...

Номер патента: 2004921

Опубликовано: 15.12.1993

Автор: Коломысов

МПК: G05D 7/01

Метки: гидравлический, расхода, регулятор, среды, текучей

...образомВначале подбирают цилиндр 6 равнымпо объему камере 4 при расположении за 10 слонки 2 в крайнем нижнем положении. Затем цилиндр 6 градуируют так, чтобы линииобьема цилиндра 6 соответствовали уменьшаемуся калибру отверстия 3 в заслонке 2при перемещении последней внутри корпу 15 са 1. Таким же образом поступают и приприведении в соответствие объема цилиндра 11 и камеры 9, Мерный цилиндр 6 заполняют жидкостью плотностью больше, чемвода, или водой. При закрытом кране штуце 20 ра 8 и открытых кранах трубки 5 и патрубка7 в цилиндр б нагнетают воздух от источника повышенного давления, Жидкость из цилиндра 6 по трубке 5. поступает в камеру 4и сдвигает заслонку 2 внутри корпуса 125 вниз. Отверстие 3 утопает в полости корпуса 1, за счет...

Номер патента: 2004922

Опубликовано: 15.12.1993

Авторы: Беленков, Зыков, Лепешкин, Макарихин, Михайлин

МПК: G05D 16/20

Метки: аварийного, гидробаком, гидросистеме, насосной, перекрытия, станцией, трубопровода

...момента отключения насосной станции 2, Одновременно сигнал Упоступает на элемент НЕ и после инвенти 40 рования подается на другой вход элементаИ 2, Так как сигнал 1 = У Е, и при условии02 = К 0, что соответствует нормальнойработе гидропровода, 1 = О и ЗМ открыт,В случае аварийного разрыва любого45 трубопровода гидросистемы расход всливном трубопроводе существенноуменьшится (02 К 01) и сигнал У -+О,Согласно логической схеме на выходе элемента И 2 появится сигнал 1, который пода 5( ется на ЗМ и перекрывает напорный. трубопровод 1, Примером конкретного исполнения является устройство на фиг.2. Оносостоит из напорного клапана 1 и гидравлического сопротивления 2, установленных внапорном трубопроводе 3 насосной станции 4, гидоавлического...

Номер патента: 2004923

Опубликовано: 15.12.1993

Авторы: Белоусов, Визгалина, Чеканов

МПК: G05D 23/02

Метки: действия, прямого, регулятор, систем, терморегулирования

...вс втулках, связанных перфорированными перегородками с внутренними поверхностями подводящих штуцеров, при этом форма дтверстия штока, охватывающего сферический конец рычага, и форма сферического конца рычага в сечении, выполненном в плоскости, проходящей через ось штока и перпендикулярно оси отверстия, идентичны,Признаки, отличающие данное техническое решение от прототипа, позволяет сделать вывод о соответствии решения критерию "новизна". Рассматриваемую совокупность признаков считают соответствующей критерию "существенные отличия".Достоинством предложенного регулятора прямого действия являются отсутствие люфта в соединении рычаг-шток, увеличение быстродействия, что повышает надежность и виброустойчивость конструкции,На фиг,1...

Номер патента: 1624857

Опубликовано: 15.03.1994

Авторы: Дровецкий, Калинчева, Мельников, Файдель

МПК: B29B 13/06, B29C 47/76, G05D 27/00 ...

Метки: веществ, летучих, процесса, удаления, экструзии

...5конденсата в единицу времени. При увеличении содержания ХБ в расплаве полимера с 1,5 до 1,7 от массы увеличится и расход конденсата из сборника 5 за единицу време ни относительно заданной нормируемой величины (при прочих равных условиях процесса вакуум-экструзии: температуре, давлении, глубине вакуума в вакуум-шахте и др.), замерен ной датчиком 6 уровня или расходомером сборника 5, через блок управления 7 и преобразователь 8 сигнал подается в систему управления 9 экструдера 1 на увеличение температуры расплава на 3-8 С или скорости вращения шнеков на 10 -15 об/мин. Увеличение этих параметров способствует повышению эффективности дегазации ХБ из расплава, т.е. увеличивается количество от оняемых летучих продуктов в среднем на 20-30,...

Номер патента: 1630522

Опубликовано: 15.03.1994

Автор: Баталов

МПК: G05D 16/10

Метки: гидросистеме, давления, поддержания, постоянного

...сумма площадей свободных торцов 15 поршней 14 равна площади торца 7 дифференциального поршня 6, Камера 8 соединена с источником управляющего давления 35 через обратный клапан 16, Давление в камере 8 контролируется датчиком 17. Устройство для поддержания постоянного давления в гидросистеме работает следуюФормула изобретения 1. УСТРОЙСТВО ДЛЯ ПОДДЕРЖАНИЯ ПОСТОЯННОГО ДАВЛЕНИЯ В ГИДРОСИСТЕМЕ, содержащее камеру регулируемого давления и сливную камеру, соединенные через отверстие, в котором расположен клапан, образованный нижним торцом дифференциального поршня, верхний торец которого образует с корпусом камеру управляющего давления, отличающееся тем, что, с целью улучшения динамических характеристик устройства, в корпусе выполнены...

Номер патента: 1745071

Опубликовано: 30.05.1994

Авторы: Васильев, Шилов

МПК: G05D 1/00

Метки: наведения, парашютной, планирующей, радиомаяк, системы

1. Способ автоматического наведения планирующей парашютной системы на радиомаяк, основанный на управлении углом курса, отсчитываемого от плоскости радиомаяк-парашютная система, отличающийся тем, что, с целью повышения точности наведения, до первого достижения границы конуса радиомолчания маяка вне конуса радиомолчания стабилизируют полет на маяк, а внутри конуса радиомолчания осуществляют полет с нулевыми отклонениями строп управления, после первого достижения границы конуса радиомолчания стабилизируют курс в 35 - 50o вне конуса радиомолчания, а внутри конуса радиомолчания осуществляют разворот до выхода из конуса радиомолчания.2. Устройство наведения планирующей парашютной системы на радиомаяк, содержащее наземный...

Номер патента: 1519412

Опубликовано: 30.09.1994

Авторы: Бровкин, Писарев, Сафонов

МПК: G05D 23/19

Метки: аппарата, воздуха, кабине, летательного, поддержания, температуры

УСТРОЙСТВО ДЛЯ ПОДДЕРЖАНИЯ ТЕМПЕРАТУРЫ ВОЗДУХА В КАБИНЕ ЛЕТАТЕЛЬНОГО АППАРАТА, содержащее трубопроводы, подводящие воздух к кабине, датчик температуры воздуха в кабине, включенный в измерительный мост, соединенный с усилителем, имеющим два выхода, и по числу выходов усилителя управляемые силовые элементы и обмотки возбуждения реверсивного электропривода регулирующего органа, отличающееся тем, что, с целью повышения надежности, устройство содержит первый и второй каналы управления, каждый из которых содержит первый и второй инверторы, двухвходовый элемент И, двухвходовый элемент И - НЕ, резервный управляемый силовой элемент, выход которого соединен с соответствующей обмоткой электропривода, первый вход элемента И первого канала управления...

Номер патента: 1692024

Опубликовано: 15.10.1994

Авторы: Степанова, Халанский, Черток, Чуркин

МПК: A61G 10/02, G05D 16/00

Метки: барокамера

БАРОКАМЕРА, содержащая герметичную камеру, соединенную с линией питания кислородом, циркуляционный контур, состоящий из последовательно включенных между выходом и входом герметичной камеры поглотителя углекислого газа и запахов, охладителя, инжектора, нагревателя и измерителя потока кислорода, пневматическую систему управления, включающую соединенный входом с линией питания регулятор перепада давления, управляющая линия которого подключена к герметичной камере, задатчик избыточного давления, задатчик скорости компрессии и декомпрессии, соединенный с выходом герметичной камеры через регулятор давления, первый нормально закрытый пневмоклапан, имеющий управляющую линию на открытие, вход, подключенный к линии питания и к входу первого клапана...

Номер патента: 1482433

Опубликовано: 30.11.1994

Авторы: Деулин, Пластинин

МПК: G05D 23/02

Метки: терморегулятор

1. ТЕРМОРЕГУЛЯТОР, содержащий корпус с входным и выходными каналами, в котором закреплена втулка, на свободном конце которой установлен вне корпуса датчик температуры, шток которого расположен внутри втулки и связан с регулирующим органом, установленным между полостями, связанными соответственно с входным и выходным каналами, а также дроссельный элемент, образованный входным каналом и установленной в корпусе пробкой с боковым пазом, связанной с рычагом и фиксатором, отличающийся тем, что, с целью упрощения терморегулятора и снижения металлоемкости, в нем регулирующий орган выполнен в виде конической пружины, меньшее основание которой жестко закреплено на штоке датчика температуры, витки большого основания которой размещены в винтовой...

Номер патента: 1466516

Опубликовано: 15.12.1994

Авторы: Грачев, Клементьев, Кудрявцев, Молодыка, Папков, Полуместный, Савченко, Тихомиров, Цырлов, Чистоколов

МПК: C08F 236/10, G05D 27/00

Метки: процесса, сополимеризации, эмульсионной

СПОСОБ РЕГУЛИРОВАНИЯ ПРОЦЕССА ЭМУЛЬСИОННОЙ СОПОЛИМЕРИЗАЦИИ бутадиена со стиролом или метилстиролом в батарее последовательно соединенных 10 - 12 полимеризаторов с использованием известных регуляторов молекулярной массы, инициаторов и водной фазы с контролем по величине поверхностного натяжения, отличающийся тем, что, с целью сокращения расхода эмульгатора и повышения агрегативной устойчивости латекса, регулируют подачу водной фазы в зависимости от величины поверхностного натяжения латекса, для чего измеряют величину поверхностного натяжения латекса при конверсии мономеров 45 - 50%, стабилизируют ее вводом водной фазы при этой конверсии и при отклонении измеренного значения поверхностного натяжения от номинального изменяют расход водной...

Номер патента: 606452

Опубликовано: 15.12.1994

Авторы: Балакирев, Майоров, Попов

МПК: G05D 3/00

Метки: сопровождения

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО СОПРОВОЖДЕНИЯ по авт. св. N 529724, отличающееся тем, что, с целью расширения области применения, в нем установлены последовательно соединенные формирователь импульсов, дополнительный каскад совпадения, накопитель и блок индикации, вход формирователя импульсов и второй вход дополнительного каскада совпадения подключены к выходам каскадов совпадения.

Номер патента: 1526448

Опубликовано: 27.01.1995

Авторы: Лазарев, Лифшиц, Никифоров, Яровинский

МПК: G05D 1/00

Метки: объекта, протяженного, сопровождения

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО СОПРОВОЖДЕНИЯ ПРОТЯЖЕННОГО ОБЪЕКТА, содержащее последовательно соединенные блок регулируемой задержки и формирователь стробов, подключенный выходами соответственно к первому и второму входам блока выделения середины строба, блок слежения, подключенный выходом к управляющему входу блока регулируемой задержки, а первым входом - к выходу блока выделения середины строба, а также генератор синхроимпульсов и формирователь видеосигнала протяженного объекта, отличающееся тем, что, с целью повышения помехоустойчивости устройства, оно содержит последовательно соединенные элемент дифференцирования, амплитудный ограничитель и блок интегрирования, а также RS-триггер, выход которого подключен к второму входу блока...

Номер патента: 1241901

Опубликовано: 27.01.1995

Авторы: Майоров, Плешков, Попов

МПК: G05D 3/00

Метки: объекта, сопровождения

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО СОПРОВОЖДЕНИЯ ОБЪЕКТА по авт. св. N 529724, отличающееся тем, что, с целью повышения точности устройства, оно содержит элемент ИЛИ, причем выход блока задержки подключен к первому входу элемента ИЛИ, второй вход которого соединен с выходом второго элемента И, а выход - с первым входом второго элемента И.

Номер патента: 665768

Опубликовано: 27.01.1995

Авторы: Гудков, Царский

МПК: G05D 3/00

Метки: объекта, положения

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯ ОБЪЕКТА, содержащее телевизионный датчик, первый вход которого соединен с выходом генератора кадровых импульсов и с первыми входами счетчиков импульсов, второй вход - с первым выходом генератора строчных импульсов, а выход через элементы И - с вторыми входами счетчиков импульсов, исполнительный механизм и элемент задержки, вход которого соединен с вторым выходом генератора строчных импульсов, а выходы - с вторыми входами элементов И, отличающееся тем, что, с целью повышения точности устройства, оно содержит логический блок и генератор стробирующих импульсов, вход которого подключен к выходу генератора кадровых импульсов, первый выход - к третьим входам счетчиков, а второй выход - к первому входу...

Номер патента: 1828293

Опубликовано: 27.03.1995

Авторы: Белоусов, Муханов, Степура

МПК: G05D 23/02

Метки: действия, прямого, регулятор, сборки, температуры

...температуры прямого действия. При этом использование других способов сборки к вышеуказанному эффекту не приводит,что подтверждает тот факт, что заявленные регулятор температуры прямого действия и способ его сборки представляют группу изобретений, связанных единым изобретательским замыслом,На фиг, 4 приведен пример конкретного выполнения регулятора температуры прямого действия, продольный разрез; на фиг.5- взаимное расположение вала, рычагов и вспомогательной спиральной пружины в корпусе, при неустановленном тепловом приводе с толкателям, изображенное в иэометрии; на фиг. 6 и 7 - разрез по В-В, отображающие стадии сборки регулятора. Разрезы по А-А и Б-Б полностью идентичны с разрезами А - А и Б-Б прототипа, изображенными на фиг....

Номер патента: 1797383

Опубликовано: 10.04.1995

Авторы: Белоусов, Белоусова, Губкин, Маслов, Никифорова, Петросян

МПК: G05D 1/02

Метки: комплекс, пилотажно-навигационный

...и а 2(Ч) аппроксимируются кусочно-линейно. Балансировочные значения убал(Ч) аппроксимируются совокупностью кривых первого и второго порядков.Боковая составляющая вектора скорости ветра вычисляется соглаено выражению где Ч, д- параметры ветра, вычисленные на предыдущем шаге работы устройства.При штатной работе пилотажно-навигационного комплекса (использующей информацию от ДИСС и КС) по значению составляющих путевой скорости в заданной системе координат ЧЧх 1 и Чче 1, а также по значению угла скольжения /3 от вычислителя 8, воздушной скорости Ч от датчика 2, угла курса ф от датчика 3 в вычислителе 6 вычисляются параметры Ч и дв. Ч;ЧЧ-Чав(тР-Д;Чу=ЧЧуц - Чсоз(ф - Д гдеЧЧхц ЧЧ х 81 п ф+ ЧЧ сов ф, ЧЧуд=ЧЧх сов ф - Я 31 п ф Формула...

Номер патента: 1805766

Опубликовано: 20.04.1995

Авторы: Бедняков, Ефимов, Линецкий, Лифшиц, Майоров, Никифоров, Попов, Ракин, Семенов, Яковлев

МПК: G05D 3/14

Метки: взаимного, объектов, положения

...и строчные синхроимпульсы (КСИи ССИ) для блока 4 определение разностикоординат и синхронизирующего генерато 35 ра 5 стробов, фиксирует изображение неуправляемого (А, В, Е) объекта и управляемого(С, О, Г) объекта. Телевизионный сигналквантуется на два уровня компаратором 3.Блок 4 определения разности координат от40 селекторов иэображения управляемого (С,О, Е) и неуправляемого (Р, В, Е) объектовсогласно стробу с выхода генератора 5 подает на блок 6 индикации и управления разность высот объектов (Е-Р), вычисленных45 сумматором 8, и их боковое смещение(А/2+О/2-С/2-В/2). Зтой информации достаточно, чтобы. определить требуемое смещение по двум координатам длясовмещения неуправляемого и управляемого объектов. Для конкретности...

Номер патента: 1736272

Опубликовано: 20.04.1995

Авторы: Захаров, Нурсов, Седых, Сорокин, Щербань

МПК: B29B 13/02, B29B 13/06, G05D 27/00 ...

Метки: каучука, процессом, синтетического, слое, сушки, фильтрующем

СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ СУШКИ СИНТЕТИЧЕСКОГО КАУЧУКА В ФИЛЬТРУЮЩЕМ СЛОЕ обработкой крошки синтетического каучука сушильным агентом в многозонной сушилке и регулированием температуры изменением количества теплоты, вводимой в сушилку, отличающийся тем, что, с целью стабилизации качества сушки каучука, снижения энергозатрат и потерь сырья, регулируют температуру в зонах нагрева каучука в зависимости от скорости приращения температуры агента по ходу сушки, для чего измеряют скорость движения конвейера, температуру агента в первой и второй зонах сушилки и после взаимодействия с крошкой каучука, определяют скорость уменьшения отношения температур агента по ходу сушки как разность отношений указанных температур в первой и второй зонах,...
