G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1797102

Опубликовано: 23.02.1993

Авторы: Брук, Манин, Милюта, Павлов, Патрушев, Русинов

МПК: G05D 7/06

Метки: жидкости, расхода, регулятор

...перпендикулярно продольной, пластине 4 в ее центре, и фланцами (перегородками) 10, которые частично перекрывают сечение полости 7, на несколько пар секций 11 и 12, В каждой секции 12, расположенной с одной стороны от продольного ребра 9, выполнено калиброванное отверстие 13 в продольной пластине 4. Каждое отверстие 13 перекрывается металлическими шариками 14, которые покрыты немагнитным материалом 15. Исполнительный механизм выполнен в виде кольцевой втулки 16, размещенной на наружной поверхности корпуса 1 с возможностью вращения и продольного перемещения относительно корпуса 1, В секторе кольцевой втулки 16 встроен постоянный магнит 17. При этом внутренняя цилиндрическая поверхность корпуса 1 и продольное ребро 9 в каждой секции 11...

Номер патента: 1797103

Опубликовано: 23.02.1993

Авторы: Волохова, Снарев, Щербаков

МПК: E21B 43/00, G05D 16/06

Метки: дроссельная, камера

...дополнительно содержит второй поршень, на боковой поверхности наружногорабочего цилиндра выполнены дроссельные окна, перекрываемые регулирующиморганом, выполненным в виде ползуна, же 10 стко соединенного со штоком и размещенного между наружным и внутреннимрабочими цилиндрами, причем второй поршень закреплен на штоке противоположно- первому поршню, полость под первым15 поршнем сообщена с полостью над ползуном, полость над вторым поршнем сообщена с источником меньшего давления.На чертеже изображена дроссельнаякамера,20 Она состоит из корпуса 1, концентричнорасположенных наружного 2 и внутреннего3 цилиндров, рабочих первого 4 и второго 5поршней, регулирующего органа в виде ползуна 6, жестко соединенного через соедини 25 тельную планку 7...

Номер патента: 1797104

Опубликовано: 23.02.1993

Авторы: Литвин, Романенко, Руденко

МПК: G05D 16/10

Метки: автотранспортных, давления, пневмопривода, регулятор, средств, тормозов

...31 - полость следящего и управляющего поршнейподпоршневая полость); 32 - камера(канал)рабочего и управляющего поршней, 33 -канал, сообщающий выходную полость 4 с1797104 полостью 31: 34 - разгрузочный канал; 35 -канал, сообщающий полость под кожухом 7с атмосферой,В следящем поршне 5 выполнен сквозной осевой канал.В управляющем поршне 11 выполненканал в виде двух радиальных отверстий,В исходном положении следящий поршень 5 и управляющий поршень 11 находится в нижнем положении,При этом кольцевое уплотнение запорного элемента 18 прижато к внутренней перегородке корпуса 1, разобщает полостьследящего и управляющего поршней 31 сатмосферой, а камеру рабочего управляющего поршней 32 через отверстие в управляющем поршне 11, полость под кожухом 7и...

Номер патента: 1797105

Опубликовано: 23.02.1993

Авторы: Лимаров, Москвин, Пащинский, Савенко, Стальнов, Чепчуров, Ященко

МПК: G05D 21/02

Метки: аскорбиновой, водного, кислоты, концентрации, раствора, стабилизации

...аскорбиновой кислоты,так как оптическая плотность раствора зависит от свойств кристаллоабраэованиякислоты при определенных температурныхусловиях.Известно устройство на основе способаизмерения концентрации растворов электролитое, как наиболее близкого по технической сущности, где стабилизируютэлектропроводность раствора изменениемтемпературы, которая и является функциейконцентрации (2),Однако электропроводность водногораствора аскорбиновой кислоты не обладает достаточной информативностью и, крометого, оптимальная концентрация растворааскорбиновой кислоты достигается не только при определенной оптической плотностираствора, но и при определенной температуре.Целью изобретения является. повышение точности устройства,Поставленная цель...

Номер патента: 1797106

Опубликовано: 23.02.1993

Авторы: Голонич, Смердов, Фаст, Янгурский

МПК: G05D 23/30

Метки: термопрогона

...отверстиях, выполненных в ее противоположных стенках) с помощью перекидного контакта электромагнитного ре ле, Установка обеспечивает возможность15активного термоциклирования с минимальными энергозатратами,На фиг, 1 изображена схема конструкции установки термопрогона на фиг. 2 -график для определения экономии энерго 20 затрат при использовании разработаннойустановки термопрогона,Установка термопрогона содержит теплоизолированную рабочую камеру 1, камеру2 тепловыделения с тепловым эквивалентом3 нагрузки испытуемого изделия (Вн), возд,ховод 4, первый 5 и второй 7 вентиляторыпродува рабочей камеры, испытываемое из. делие - функциональное устройство 7 (ФУ),третий нагнетающий вентилятор 8, термо 30 датчик 9, блок управления 10 (БУ), реле...

Номер патента: 1797604

Опубликовано: 23.02.1993

Авторы: Башкиров, Белозерцева, Белокуров, Бережной, Классен, Лебедев, Мышкин, Педченко, Райзберг, Хомяков

МПК: C07C 15/46, G05D 27/00

Метки: гидроперекисью, пропилена, процессом, эпоксидирования, этилбензола

...пропорциональности,где Рка зад - расход хладоагента (заданная величина), т/ч;- зависимость расхода хладоагента от рассогласования, в качестве которого берут стандартный закон регулирования, (например ПИД -закон).Корректируют расход гидроперекиси, расход пропилена и катализатора при изменении давления в реакторе по формулам; О 1 = Ор 1 + К 5 (Р Рзад.) (8) О 2 = Ор 2+ К 6 (Р - Рзад,) (9) Оз = Орз + К 7 (Р - Рзад.) (10) где Ор 1, Ор 2 и Орз - соответственно сигналы управления регулирующими клапанами расходов гидроперекиси, пропилена и катализатора регуляторами 6,9 и 3;К 5, К 6 и К 7 - коэффициент пропорциональности.Второе слагаемое формул 8.9 и 10 является корректирующим сигналом, вырабатываемым вычислительным устройством 21 для...

Номер патента: 1798341

Опубликовано: 28.02.1993

Авторы: Бессмертный, Варфоломеев, Ильин, Лобань, Мальцев, Сурков, Трофимова, Чинарев

МПК: C04B 41/50, G05D 27/00

Метки: непрерывной, пропитки

...Далее включают вакуумный насос(дляпростоты на чертеже также не показан) ивакуумируют полость автоклава 1 до оста-точного давления 1 10 МПа, после чего засчет полученного разрежения засасывают вавтоклав 1 пек 4, Когда уровень последнегодостигнет конца проводника 12 электроконтактного датчика уровня пека, за счет про. водимости пека между проводником 12 и.корпусом автоклава 1 сработает релейноеустройство 14 и выдаст сигнал на логическуюсхему 15. Логическая схема 15 включитв зависимости от поведения используемогопека, либо сразу, либо с запаздыванием науспокоение поверхности пека, логическуюсхему 17 поплавкового датчика уровня иподачу давления в автоклав 1 от источникадавления (для простоты на чертеже не показан). При этом заготовки 3...

Номер патента: 1798396

Опубликовано: 28.02.1993

Авторы: Курлов, Петьков, Редькин, Россоленко

МПК: C30B 15/28, G05D 27/00

Метки: автоматическом, выращивания, кристаллов, расплава, режиме

...следуюьцие размеры: диаметр - 50 мм, высота - 50 мм, толщина стенки - 3 мм. Тепловая зона была выполнена в виде труб из спеченной окиси алюминия, также использовался платиновый конический экран, Расплав находился при температуре 1160 С, В расплав опускали платиновую пластину диаметром 30 мм и толщиной 1 мм на глубину 2 мм от поверхности расплава. Температуру Тп пластины измеряли при помощи Рс-РЯтермопэры. После затравливания и формирования перетяжки выращивание проводили в автоматическом режиме. При этом перемещение пластины при выращивании кристалла осуществляли таким образом, чтобы расстояние между пластиной и поверхностью расплава сохранялось постоянным. Выращивание проводили при скорости вытягивания 5 мм/час и скорости вращения...

Номер патента: 1798618

Опубликовано: 28.02.1993

Авторы: Бельдиман, Голобородько

МПК: G01B 7/16, G05D 15/01

Метки: арматурных, напряжений, элементах

...жесткость и форму кривой стержня при колебаниях;р 1 4 ЕЯ 4)40 ) Тгде- длина контролируемого стержня;р - плотность материала стержня;Т - период свободных колебаний стержня;45 Е - жесткость стержня при изгибе.Таким образом, поставленная цель вспособе контроля напряжений, заключающемся в том, что на контролируемом стерж-.не устанавливают датчик колебаний, 50 возбуждают свободные поперечные колебания стержня, измеряют период колебаний и определяют напряжение в контролируемом изделии по известным зависимостям о=1(Т), достигается тем, что датчик устанав 55 ливают на середине контролируемого стержня а на расстоянии не превышающем четверть длины контролируемого иэделия от первого датчика устанавливают второй датчик, измеряют одновременно...

Номер патента: 1798648

Опубликовано: 28.02.1993

Авторы: Добренький, Крылов, Латышев

МПК: G01N 1/20, G05D 27/00

Метки: подготовки, пробоотбора, шрота

...в вертикальной плоскости от пневмоцилиндра 7 через шток 8.. Рабочая полость дозатора содержит на боковых поверхностях отверстия 9 для продувки ее и пробы шрота,Устройство работаетЗом: В иСхОДном СОСтояниго цикла ползун 3 с помощью пневмоцилиндра 4 перемещен в крайнее положение, прикотором рабочая полость 2 открыта. Поршень 6 с помощью пневмоцилиндра 7 опущен вниз. Рабочая полость подготовлена 5для набора пробы из потока свободнопадающего шрота,После окончания цикла отбора пробыпо команде от блока управления пневмоцилиндр 4 перемещает ползун 3 в другое крайнее положение, обеспечивая этимотсечение пробы от потокашрота. и закры-тие рабочей полости дазатора. По следующей команде происходит герметизацияотобранной пробы путем подачи...

Номер патента: 1798650

Опубликовано: 28.02.1993

Авторы: Ремизов, Шестериков

МПК: G01M 15/00, G01N 1/22, G05D 27/00 ...

Метки: газового, отбора, потока, проб, твердых, частиц

...имеют диаметр 20 мм, их конструкция идентична описанной в авт.св. Ь 1518707, Для формирования и измерения - ъ сигнала электрической проводимости газового потока использованы принципы, положенные в основу действия электростатических зондов, например по авт.св. й.59.1050, кл. 6 01 В 19/00.Устройство работает следующим образом. Заряженные частицы, попадающие в зону расположения электродов, возбуждают в них заряд, приводящий к поступлению Электрического сигнала в блок 6 управления. Шестериков .ге ндал К Редакто СоставителТехред ММ ректор С, Лисина каэ 766 Тираж . ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям113035, Москва, Ж. Раушская наб., 4/5 КНТ СС льский ко изводственно пробоотбором, В последнем имеются...

Номер патента: 1798665

Опубликовано: 28.02.1993

Авторы: Панин, Погорелов

МПК: G01N 21/47, G05D 27/00

Метки: аппарате, глубины, осветленного, сгустительном, слоя

...0Но0,25 угол наклона касательной ко всемпредставленным на графике кривым мал,Следовательно, в этом диапазоне, который 5 Ц1798665 05 6 01 й 21/47, 6 05 О 27/00 называется"мертвой зоной", чувс ность и точность измерения глубинПолученная числе висимость достаточно ется выражением Но "2,612 1- ех.Измерительный д тленного слоя, в кот ксимальная чувстви мерений, равениными методами заточно аппроксимирур(-0,ЗЗЗпЯ.йапаэон глубины осором обеспечивается тельность и точность ве ма из го из в Н 1 х Ь 1Заданное значение высотслоя должно располагатьсмерительного диапаэонэНо-Н/2,Иэ вышеописанных формыражеиие, определяющее, влубииа Ьг должна быть большАбсолютная величина диаой зоны" определяется выражН = 0,25 Ь 1 Нс,ы осветленно.- я посередине ул...

Номер патента: 1798767

Опубликовано: 28.02.1993

Авторы: Вишнеков, Ершов, Николаев, Сапрыкин

МПК: G05D 3/00

Метки: исполнительный, механизм, микроперемещений

...пьезопакета.Исполнительный механизм микроперемещений работает следуюЩим. образом,Требуемое перемещение подвижного штока 6 задается с помощью.задатчика 12,. подключенного к одному из входов дифференциального усилителя 17. На. второй вход дифференциального усилителя 17 поступает сигнал измерительной информации с датчика положения подвижного штока 6, преобразованный измерительным преобразователем 13. В результате сравнения задающего и измерительного сигналов на выходе дифференцйального усилителя 17 формируется сигнал ошибки положения подвижного штока, который усиливается операционным усилителем 18 и поступает на общий вход дифференциальных усилителей 19,20 и 21. На второй вход дифференциальных усилителей 19,20 и 21 поступают:сигналы с...

Номер патента: 1798768

Опубликовано: 28.02.1993

Авторы: Беленький, Рождественский

МПК: F27B 3/24, G05D 7/01

Метки: воды, металлургической, охлаждения, печи, расхода, системе

...В случае, когда необходимо изменить29; прикрепленйце сверху и снизу планки . количествопоступающейводы,имеетместо15, По центру планкй 15 напротив гибких внезапное изменение характера перетекарукавов 4 однорядно установлены упоры 16,7 7 У 37 ГЯ 510 ьм - 1( - )Ео Е 1 20 25 30 50 55 ния потока воды, характеризующегося рядом особенностей,Если необходимо уменьшить количество протекающей воды, следует уменьшить проходное сечение рукава 4. При сужении рукава 4 возникают потери, характеризуемые изменением коэффициента местного сопротивления.Коэффициент местного сопротивления определяется по соотношению; где м - коэффициент местного сопротивления;Ео, Е 1 - соответственно площадь сужен. ного и подводящего рукавов 4.Коэффициент местного...

Номер патента: 1798769

Опубликовано: 28.02.1993

Авторы: Дмитриев, Коваленко, Лебедев, Мацелюк, Рауль

МПК: G05D 9/12

Метки: водораспределением, двухстороннего, действия, канале

...триггера 362, при этом на втором выходе распределителя 26 появится импульс, который поступает на вход ключа 282 блока 27 включения, что обеспечивает срабатывание реле 292, замыкание его контакта и включение насосного агрегата 182, что позволяет ступенчато изменить на величину расхода насосного агрегата 182 расход, подаваемый на участок канала, соединенного с водохранилищем. Если после включения дополнительного насосного агрегата 182 выходной суммарный сигнал сумматора 4 превышает пороговое значение порогового элемента 19 ъ то процесс повторяется и при этом включается дополнительный насосный агрегат 18 з и т,д. Дополнительные насосные агрегаты перекачивающей насосной станции 1 будут работать, пока не заполнится резервный объвм участка...

Номер патента: 1798770

Опубликовано: 28.02.1993

Авторы: Дарчинянц, Сорочихин

МПК: G05D 16/20

Метки: вакуума, стабилизации

...среды; напряжение на выходе датчика вакуума уменьшитсяда Од,н, При этом на выходе коммутатора 1появится импульсное напряжение, которое после обработки и усиления в центрирук)- щем блоке 4, э также после детектирования в синхронном детекторе 5 поступает на клеммы термоэлектрического охлэдителя 6.5 Благодаря тому, чта управляющее напряжение на управляющий вход коммутатора 1 поступ ает с прямого выхода генератора 8 импульсного напряжения, а управляющее напряжение на управляющий вход синхрон- "0 ного дететора 5 поступает с инверсноговыхода генератора 8, то с выхода синхронного детектора 5 на охладитель 6 поступает постоянное напряжение положительной полярности. При этом температура "холодной" "5 поверхности термоэлектрического охладителя б...

Номер патента: 1798771

Опубликовано: 28.02.1993

Авторы: Берсенева, Гайдай, Гуменюк, Гурин, Козлов, Лагода, Михановский, Пулин, Синицын

МПК: G05D 23/19

Метки: температуры

...ячейки 15 через элементы И 11,12 и ИЛИ 14 сбрасывается память и на выходе блока появляется нулевое значение сигнала. Переключатель 3регулятора 2 приходит в исходное состояние и регулятор работает традиционно, т,е.в зависимости от рассогласования сигналов5 температуры от датчика 1 и внутреннего задатчика регулятора 2, Включение второговентилятора происходит после появлениялогической единицы нэ первом выходе нуль- органа 5 во второй раз,10 Наличие сигнала 211 на входе элементаИЛИ 10 приведет к прохождению этого сигнала на вход элемента И 8, затем к срабатыванию триггера второго блока включения,появлению управляющего сигнала 212 и15 включению электродвигателя второго аппарата воздушного охлаждения. Срабатывание блока временной выдержки...

Номер патента: 1798772

Опубликовано: 28.02.1993

Авторы: Виденеева, Кочетков, Новодворский, Смирнов, Ягуда

МПК: G05D 27/00

Метки: адсорбционных, растворителей, рекуперации, спиртоэфирных, установках

...тем самым эфир вытесняют из адсорбента плавно до содержания его в конденсате 0,5,При достижении концентрации содержани 4 эфира в конденсате 0,5 вычислительное устройство изменяет положение отсечного клапана 13, который перекрывает трубопровод 10 и, таким образом, прекращает подачу конденсата в приемную емкость 11. После чего вычислительное устройство изменяет первоначальное положение регулирующего клапана 8 и, тем самым, увеличивает подачу острого пара с температурой 120 С по трубопроводу 9 в адсорбер, начинают процесс удаления спирта из адсорбента в виде спиртового раствора, Спиртоводный раствор по трубопроводу 14 из адсорбента начинает поступать в приемную емкость 15 для хранения спиртоводного раствора. Вычислительное устройство...

Номер патента: 1799374

Опубликовано: 28.02.1993

Авторы: Абилов, Алиев, Алияров, Бабаев, Гасанов

МПК: C07C 5/02, G05D 27/00

Метки: ацетиленистых, гидрирования, процессом, соединений

...модели по действительным значениям выходных параметров, получаемых с установки при различных режимах работы с помощью хроматографического анализа. Если разность сопоставляемых значений выходит за допустимые пределы, то производится подстройка коэффициентов математической модели методом перебора. При совпадении значений этих параметров с заданной точностью модель считается адекватной процессу, после чего осуществляется определение оптимального режима управления технологическим процессом.После решения задачи оптимизации методом наискорейшего спуска находятся оптимальные режимы управления для уставки локальным контурам регулирования,Таким образом, поддерживается оптимальный режим реактора гидрирования в условиях изменяющейся активности...

Номер патента: 1798006

Опубликовано: 28.02.1993

Авторы: Абрамов, Авдохин, Айтпаев, Гусев, Месячникова, Морозов, Ненадов, Пикалов

МПК: B03D 1/00, G05D 27/00

Метки: концентратов, медно-свинцовых, разделения, реагентного, режима, флотационного

...собирателя на оптимальной увеличивают расход угля, что приводит к повышению сорбции собирателя и, как следствие. к сниже нию его концентрации. При снижении концентрации ксантогената ниже оптимальной уменьшают расход активированного угля, что способствует увеличению концентрации ксантогената. Затем вычис ляют отклонение измеренной концентрации цианиднцх ионов от оптимальной и: пропорционально ему изменяют расход цианидэ натрия нэ дозаторе 14. При превышении концентрации ионов цианида над оптимальной уменьшают расход цианида, что приводит к сокращению отклонения концентрации цианида от оптимальной. При недостаточной концентрации цианида относительно оптимальной производят увеличение расхода цианида, Таким образом, в жидкой фазе...

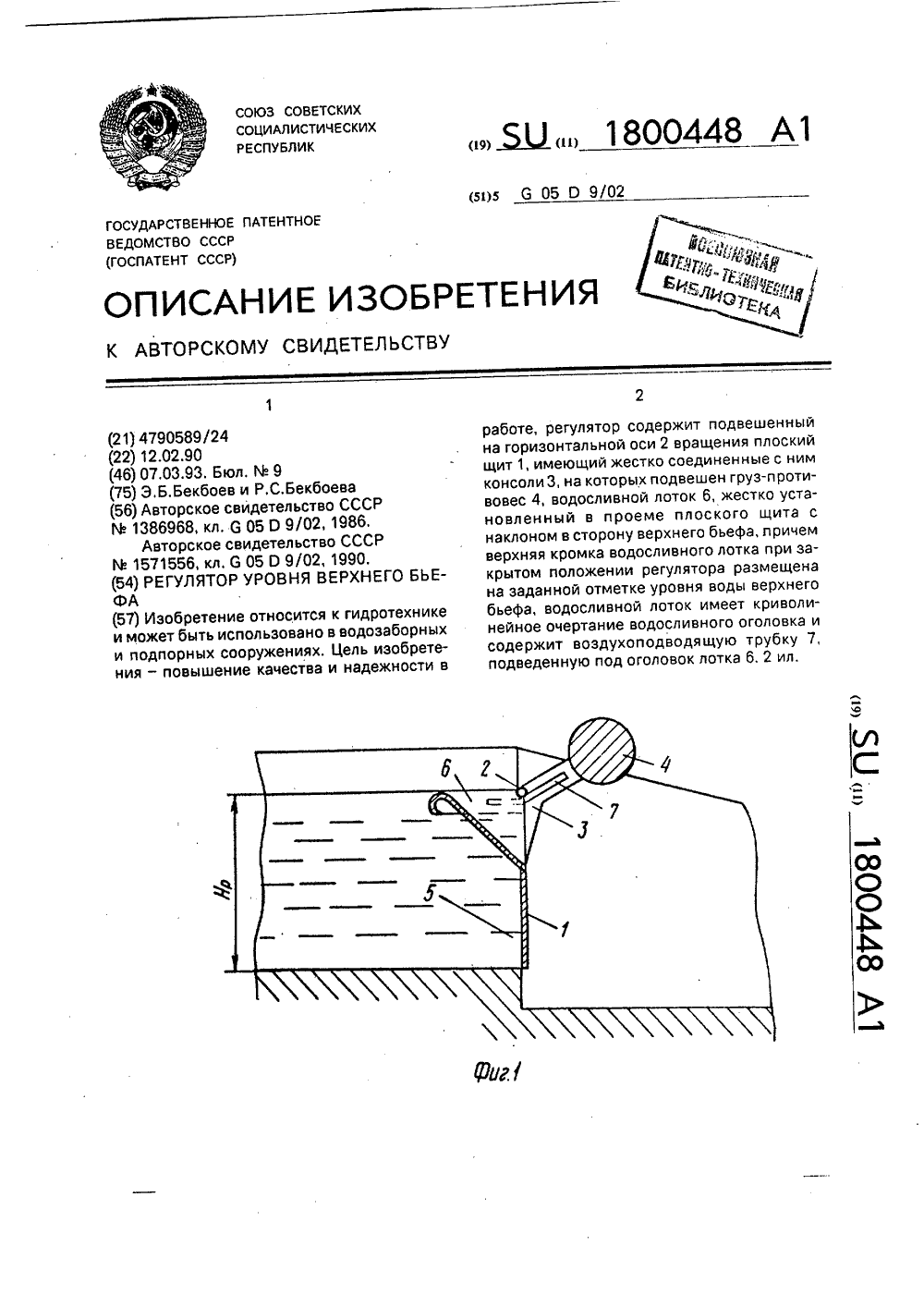

Номер патента: 1800448

Опубликовано: 07.03.1993

Авторы: Бекбоев, Бекбоева

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...нижнем положении.При расходе канала, входящего в сооружение, равном расходу отводящего канала, наполнение в сооружении будет равно расчетному, а суммарный момент от веса щита 1 и груза-противовеса 4 будет равен моменту от силы давления воды, т,е. регулятор будет находиться в статическом равновесии в крайнем нижнем положении, перекрывая полностью пролет сооружения.При поступлении в сооружение избыточных расходов воды равенство моментов нарушится и под действием силы давления воды регулятор начнет открываться, сбрасывая избыточные расходы воды в нижний бьеф сооружения, При этом верхняя кромка водосливного лотка 6 начнет опускаться ниже уровня воды верхнего бьефа (см,фиг.1,б), обеспечивая этим сброс верхних слоев воды с плавником в...

Номер патента: 1800449

Опубликовано: 07.03.1993

Авторы: Дмитриев, Коваленко, Лебедев, Мацелюк, Рауль

МПК: G05D 9/12

Метки: воды, канале, расходов, уровней

...появится импульс, который посту 5 пает на вход ключа 54;1 блока 44; включения,что обеспечивает срабатывание реле 4611, замыкание его контакта и включение насосногоагрегата 3611 насосной станции 14; подкачки(см.фиг,50 6). Включение насосных агрегатов10 36 насосных станций 14 возможно вследствие того, что электронные ключи 401 р в начальном состоянии замкнуты.Включение насосного агрегата 36;1обеспечивает подачу расхода на величину15 расхода агрегата в закрытую оросительнуюсеть. Если после включения насосного агрегата 361 выходной сигнал датчика 11 ещепревышает пороговое значение пороговогоэлемента 37, процесс повторяется и при20 этом включается последующий насосный агрегат 36 2 и т,д.При отключении дождевальных машиндавление в напорном...

Номер патента: 1801547

Опубликовано: 15.03.1993

Автор: Гомельский

МПК: B01D 21/34, G05D 27/00

Метки: глинистой, отмучивания, составляющей

...предельно допускаемого 10значения, то на входе измерителя-компаратора 9 не появятся сигналы блокировки клапанов 7 и 8 включения сигнализатора 10, т,е.устройство будет продолжать работу в автоматическом режиме, Если имеет место засорение напорного фильтра 11, заклиниваниенапорного клапана 7 или падение давленияв подводящем водопроводе, т.е, время наполнения сосуда 1 до уровня верхнего электрода 4 увеличится и превысит заданное 20предельно допускаемое значение, то на выходе измерителя-компаратора 9 появятсясигналы блокировки клапанов 7 и 8, клапаны 7 и 8 отключаются, и одновременновключается сигнализатор 10. Автоматический режим работы устройства прерывается, внимание лаборанта будет привлечено котказавшему устройству,При...

Номер патента: 1802357

Опубликовано: 15.03.1993

Авторы: Романенко, Филюнин, Шилова

МПК: G05B 11/00, G05D 1/08

Метки: автопилот

...канала курса 3 поступает на вход изодромного блока 9. на выходе которого формируется сигнал, пропорциональный Р ау,+1 который подается на второй суммирующий вход суммирующего усилителя 5 канала курса. На выходе датчика боковой перегрузки 10 вырабатывается сигнал, пропорциональный боковой перегрузке п и поступает на второй вычитающий вход суммирующего усилителя 5 канала курса. выходной сигнал которого поступает через формирователь закона управления б на исполнительный механизм 7 канала курса, который отклоняет руль направления на угол дн. При этом сигнал пропорциональный углу дн. отклонения руля направления через блок обратной связи канала курса 8 подается на первый вь 1 читающий вход суммирующего усилителя 3 и уравновешивает суммарный...

Номер патента: 1802358

Опубликовано: 15.03.1993

Авторы: Видюков, Михайленко, Ремизов, Решетников, Юрасов

МПК: E02B 13/00, G05D 9/12

Метки: большими, дна, каналах, расходов, уклонами

...о величине текущего расхода на вход сумма. тора 31 и через делитель 51 на вход блока задания 61 регулятора 71 Следует заметить, что коэффициенты блоков деления расхода5 10 15 20 25 30 35 40 45 50 55 устанавливаются заранее, при наладке системы с учетом максимального расхОда и допустимой величине расходов по водовыпускам,Дежурный диспетчер может изменить выбранные коэффициенты деления расхода путем изменения величины задания от 0 до 10000 значений блока 61. Сигнал с блока 6 подается в качестве задания на регулятор 71, которь 1 й сравнивает его с сигналом датчика 91, поступающего через нормально закрытые контакты реле 81,и отрабатывает имеющееся рассогласование, путем изменения величины расхода, подаваемого в водовыпуск 91. Сигнал с...

Номер патента: 1802359

Опубликовано: 15.03.1993

Авторы: Гривко, Шалашная

МПК: G05D 11/00

Метки: соотношением

...с инвертированием на второй вход сумматора 3 первого канала 1 регули(бвания, т,е. задающие сигналы по производительности первого канала 1 01 и второго канала 2 02 будут равны,г01= О О02=0; где О- -у+х - и,01 О- Ок5- =0(=в К02 ОХ 1, Х 2 - выходы датчиков параметров;Озп - сигнал задания регулятора производительности;"О 0- сигнал, формируемый регуляторомпроизводительности;К - коэффициент соотношения междусмешиваемь(ми параметрами;т - масштабный коэффициент задатчи 15 ка соотношения;Ок - сигнал нэ выходе задатчика соотношения.Отклонение суммарного значения сигнала на втором входе регулятора 9 произво 20 дительности вызывает Изменение сигналовзадания 01 и 02 на входе каналов регулирования, чем обеспечивается стабилизациязаданной...

Номер патента: 1802360

Опубликовано: 15.03.1993

Авторы: Грешилова, Колесников, Халеев

МПК: G05D 23/19

Метки: воздуха, калорифером, камере, конвективного, паровым, сушильной, температуры, типа

...камеры расположен паровой калорифер 6, состоящий из трех параллельно работающих секций. Температура воздуха в сушильной камере 2 ниже заданной, датчик температуры воздуха 1 передает информацию о текущей температуре воздуха на регулятор температуры воздуха 3, который через регулятор давления 4 обеспечивает открытие регулирующим органом 5 линии подачи пара в паровой калорифер 6. Температуру на линии. сброса конденсата измеряет датчик температуры конденсата 8 и передает информацию о текущем значении на дополнитвльный регулятор температуры 7, который при температуре конденсата нике заданной откроет дополнительным регулирующим органом 9 линию сброса конденсата. При подаче пара происходит продувка калорифера 6 и разогрев последнего. В...

Номер патента: 1802874

Опубликовано: 15.03.1993

Авторы: Абян, Тер-Мартиросян, Топалбабян

МПК: G05D 23/19

Метки: регулятор, температуры

...импульсов управления, чем обеспечивается "мягкое" включение. 1 ил. формирователь 8 импульсов управления, исполнительный элемент 9.Напряжение сети через исполнйтельный элемент 9 подключается к нагрузка 10. К сети подключен и вход формирователя 3, выход которого подключен к второму входу регулирующего устройства 2, к первому входу которого подключен датчик 1, Выход регулирующего устройства 2 через блок 4 соединен с входом формирователя 8, выход которого соединен с входом исполнительного элемента 9. во работает следующим обр1802874 итель О. МануМ,Моргентал Сост Техр орректор М, Максимишинец Кулака Редак Тираж Подписноесударственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская каба/5 аказ 862 ВНИИП...

Номер патента: 1803181

Опубликовано: 23.03.1993

Авторы: Логвинов, Нестеров

МПК: B01L 3/02, G05D 27/00

Метки: автоматическое, промывное

...разряжение вакуумной ветви 11 насоса 1 и перетекание в емкость 2 отработанной жидкости из реакционных камер 6, Насос 1 обеспечивает также давление в напорной ветви 9 и емкости 2 для промывной жидкости и подачи ее в реакционные камеры, Регулировка разряжения и давления в напорной 9 и вакуумной 11 ветвях осуществляется вентилями 14 и 15 и контролируется приборами 16 ( мановакуумметрами).Промывание реакционных камер, например ячеек планшетов для иммуноферментного анализа начинается с опускания распределительной головки 17 с концевыми патрубками 7, 8, 13 в один или несколько рядов ячеек 6 планшета, При этом магистраль 5 отсоса жидкости и сушки ячейки и магистраль 10 сброса избыточного воздуха открыты, а магистрали 4 и 12 перекрыты клапаном...

Номер патента: 1803907

Опубликовано: 23.03.1993

Автор: Митин

МПК: G05D 7/00

Метки: весовым, дозатором, порционным

...такте на вход счетчика 35 и входпрямого счета счетчика 41 35(2) п 2= п 1- М,т,е, п 2 соответствует величине фактического 4045 50 55 ментом 22, а на его выходе появляется сигнал "Грубый вес", переключающий исполнитель"нуля" веса с учетом значения "нуля", установленного на задатчике 14,Величина п 2, преобразованная счетчиком 35 в параллельный код, фиксируется на выходе блока 9 до окончания данной дозировки (образуется в момент включения разгрузки),Сигнал "нуль" с выхода элемента 21 памяти поступает также в цепь включения исполнительного механизма загрузки (не показан) и на управляющий вход ключа 10, который открывается и соединяет выход сумматора 5 с одним из входом компаратора 16, другими своими входами связанного с задатчиками 11...
