G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 1785998

Опубликовано: 07.01.1993

Авторы: Вернов, Калинина, Сальников, Шимулис

МПК: C01B 3/16, G05D 27/00

Метки: конверсии, окиси, процессом, углерода

...92) требует адаптации, которая заключается в определении новых значений величин А и В. Для этого определяют разность измеренного и равновесного значений концентраций окиси углерода на выходе конвертора (блок 12).По величине разности измеренного и равновесного значений концентрации на выходе конвертора окиси углерода и измеренному значению температуры реакционной смеси на входе в конвертор корректируют величины А и В, характеризующие отклонение ст равновесия процессов конверсии окиси углерода, Скорректированные значения величин А и В находят с помощью метода наименьших квадратов на основе накопленной в процессе работы способа последней информации о парах величин разности измеренного и равновесного значений концентрации на выходе...

Номер патента: 1786007

Опубликовано: 07.01.1993

Авторы: Бейгельдруд, Панченко

МПК: C02F 1/46, G05D 27/00

Метки: воды, электрохимической

...14, электрокоагулятор 5 отключены. Исходная вода поступает в емкость 1 запаса исходной воды, При срабатывании датчика верхнего уровня 15 включается .насос 2, насос-дозатор 14 и электрскоэгулятор 5, Исходная вода смешивается в смесителе 4 с реагентом и поступает в электрсксэгулятор 5, откуда самотеком поступает в промежуточную емкость 6. Производительность насоса 2 несколько больше,;ем может поступать исходной воды в5 10 15 20 25 30 35 40 45 50 55 систему, поэтому уровень воды в емкости 1 постепенно снижается. Газы, образующиеся в электрокоагуляторе 5, удаляются вентилятором,При срабатывании датчика верхнего уровня 16 включается насос 7. Металлосодержащий осадок удаляется из воды в гидроциклоне 10 и фильтре 11, .При срабатывании датчика...

Номер патента: 1786469

Опубликовано: 07.01.1993

Авторы: Веденисов, Киселев

МПК: G05D 3/00

Метки: органа, положением, рабочего

...узлом герметизации,40 45 50 Составитель В. ПрямицынТехред М,Моргентал Корректор Т, Вашкович Редактор Заказ 247 Тирак ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к приборостроению и может быть использовано в любыхприборах и устройствах, где необходимопроизводить регулирование положения рабочих органов с последующей фиксацией 5полученного положения,Цель изобретения - повышение надежности фиксации установленного положениярабочего органа,На чертеже представлена структурная 10схема устройства,Устройство для управления положением рабочего органа содержит корпус 1,...

Номер патента: 1786470

Опубликовано: 07.01.1993

Авторы: Бастите, Варанаускас, Лебедис, Ненорта, Рагульскис

МПК: G05D 3/00

Метки: измерительных, направляющие, устройств

...плоскостям подвижной 1 и неподвижной 2 частей направляющих, электроды емкостных датчиков 6 положения размещены параллельно вибрационным плоскостям вибраторов 3 и через формирователи 7 сигнала попарно подключены к входам соответствующих вычитателей 8, выход каждого из которых подключен к информационному входу соответствующего модулятора 10 непосредСтвенно или через инвертор 9, Тактирующие входы модуляторов 10 связаны с выходом генератора 5 несущей частоты, а выходы - свходами формирователей 4 напряжения питания соответствующих вибраторов 3.Работает устройство следующим образом.При подаче от генератора 5 несущей частоты через модуляторы 10 и формирователи 4 напряжения питания сигнала вибраторы 4 начинают колебаться, Вследствие...

Номер патента: 1786471

Опубликовано: 07.01.1993

Авторы: Гривко, Серов, Шалашная

МПК: G05D 11/13

Метки: газосмешения, процесса

...расходам исходных газов, с помощью элементов 20 изменяются пропорционально установленным масштабам, а затем суммируются сумматором 19, на выходе которого формируется сигнал, равный 019 = 01 а 1+ Огтг+ Озп 1 з = Кда(Е 1 ц 1+ Егцг+ +Езцз), тогда сигнал на выходе элемента 21 будет равен 019 Кд а Е 1 ц 1+ Ег цг+ Ез аз 018 Е ( з) Если в системе газоснабжения наблюдаются периодические изменения теплотворной способности исходных газов, то изменением коэффициентов в элементах 20 возможно компенсировать влияние этого изменения на точность косвенного измерения и регулирования теплотворной способности смеси.Сигнал 021 подается на регулятор 22, где сравнивается с сигналом задатчика 23 и формируетсясигнал регулирования пропорциональный...

Номер патента: 1786472

Опубликовано: 07.01.1993

Авторы: Богданов, Булавин, Тавролов, Юнгер

МПК: G05D 13/62

Метки: прокатки, скорости

...двигателя, Блок 11 задает номинальную ЭДС противоположного знака. На сумматоре 7 сравниваются эти величины. На выходе интегратора 8 моделируется магнитный поток двигателя, При этом в модели учитывается ослабление потока двигателя, которое характеризует функционирование привода в зоне скоростей выше основной.Аналогично, используя скорость второй прокатной клети с выхода датчика 24 с помощью блоков 25,34, на выходе усилиталя 26 восстанавливается динамическая составляющая тока двигателя второй прокатной клети как в зоне основной скорости при полном потоке возбуждения двигателя, так и в зоне повышенной скорости привода при ослабленном потоке возбуждения двигателя,Ключ 20 замкнут в течение всего времени, пока металл находится только в...

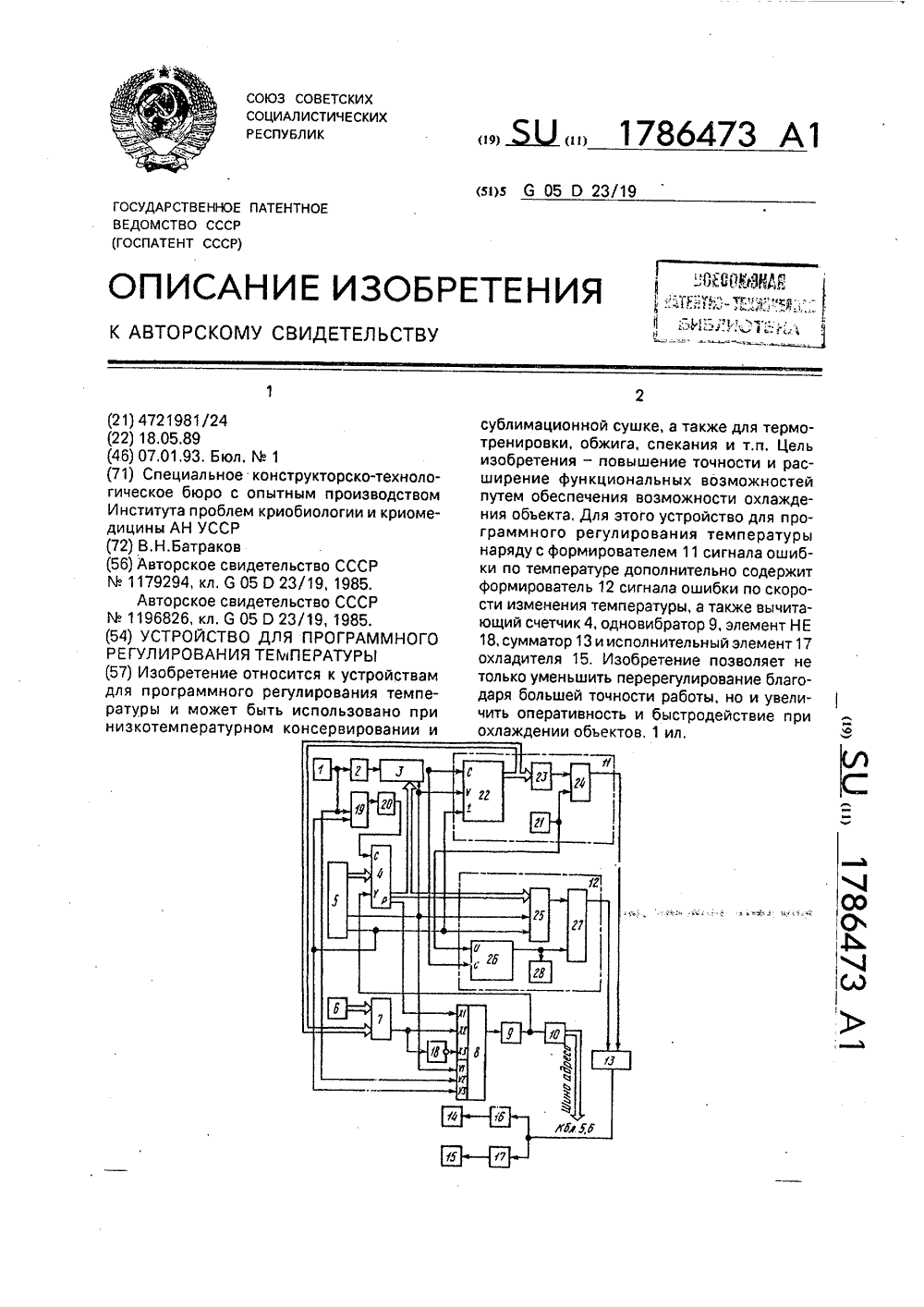

Номер патента: 1786473

Опубликовано: 07.01.1993

Автор: Батраков

МПК: G05D 23/19

Метки: программного, температуры

...соответствующим скорости иЗменения температуры.Таким образом, на выходе вычитаюЩих узлов 24, 27 формируются сигналы ошибки по температуре и по скорости изменения температуры, которые через сумматор 13 воздействуют на нагреватель 14 и охлади- тель 15, осуществляя нагрев или охлаЖдение объекта по заданной программе.Для осуществления перехода с одного участка изменения температуры на другой служит коммутатор 8, Одновибратор 9 формирует одиночный импульс по переднему фронту импульса на выходе коммутатора 8, Переход на следующий этап измененияили стабилизации температуры может осуществляться либо по достижении определенной температуры, записанной в блоке 6, либЬ по окончании выдержки времени стабилизации, Поскольку состояние счетчика...

Номер патента: 1786474

Опубликовано: 07.01.1993

Автор: Дмитренко

МПК: G05D 23/19

Метки: двухпозиционный, регулятор

...контура тиристор 5 поддерживается открытыМ по анодной цепи при разряде конденсатора 16 через резистор 15 на тиристор 5, когда он кратковременно отпирается по цепи управления. При отпирании тиристора 5 под действием протекающего через него тока на стабилитроне 6 выделяется напряжение, которое через резистор 21 поступает в цепи базы транзистора 18. Когда у ровен ь материала повысится и замкнется контакт датчика нижнего уровня 20, транзистор 18 будет отперт под действием напряжения на стабилитроне 6 и конденсаторе 7.При увеличении уровня материала выше датчика верхнего уровня его контакты 19 замыкаются. В этом случае шунтируется контактами датчика 19 цепь управленИя тиристора 18, и он запирается. Через Открытый транзистор 18 конденсатор 13...

Номер патента: 1786475

Опубликовано: 07.01.1993

Авторы: Муратов, Олейников

МПК: G05D 25/00

Метки: освещения

...Перемещениеподвижного источника света осуществляется с использованием схемы регулирования, 10содержащей масштабирующие усилители,входы которых связаны с выходами датчиков, а выходы - с входом схемы сравнения,выход которой связан с входом усилителямощности, а его выход связан с входом 15электропривода.На фиг, 1 изображена структурная схема предлагаемого устройства.Устройство освещения содержит протякенные источники 1 света, расположенные 20в одной плоскости параллельно, датчики 2,масштабирующие усилители 3, схему 4сравнения, усилитель 5 мощности и электропривод 6. Выходы датчиков 2 связаны свходами масштабирующих усилителей 3, 25выходы которых связаны с входом схемы 4сравнения. Выход схемы сравнения соединен с входом усилителя 5...

Номер патента: 1787228

Опубликовано: 07.01.1993

Авторы: Поляков, Шабашов

МПК: F16K 17/34, G05D 16/10

Метки: аварийного, автомат, газопровода, отключения, повреждении

...жидкостью 21, В поршне 17 выполнено дроссельное отверстие 22 для перетекания жидкости из полости 23 демпфера в полость 24 и обратно, На наружной поверхности поршня 4 выполнены каналы 25, соединенные через отверстия в буксе 3 с выходной камерой распределителя, образованной отверстием 27 в крышке 2, которое соединено с полостью управления запорного органа, установленного в газопроводе (фиг,2), В верхнем положении поршня 4 отверстие 27 сообщено с полостью над этим поршнем, а в нижнем его положении, которое показано на фиг.1, - со сливной камерой, образованной полостью510 15 20 25 30 40 45 50 корпуса, которая сообщена через отверстия 28 с атмосферой. Подвод газа к полостям над поршнем 4 и под поршнем 8 из газопровода 29 (фиг,2)...

Номер патента: 1787282

Опубликовано: 07.01.1993

Авторы: Боз, Унгуряну

МПК: G05D 1/00

Метки: антенны, диаграммы, излучающей, направленности, объектов, подвижных, формирования

...и продольного отклонений для каждого из И секторов,иэ которых формируется круговая диаграмма.Геометрия формирования суммарногоугла наклона каждого сектора (направления) показана на фиг, 2.При наклоне плоскости Р вокруг оси ВС (поперечный наклон) на угол рвс угол наклона точки (направления) 2 определяется по формулеОгг" вс = агссоз(1 - 81 п а(1-соз О Вс)При одновременном наклоне плоскости Р вокруг двух осей ВС и АО суммарный угол наклона точки 2 равняется йЩ 1 вс+Жгдр, Углы суммируются и л й в ы читаются в зависимости от местоположения точки в секторах (АВ и АС) и от знаков рвс и ядр, Допустим, плоскость Р наклонилась вокруг оси ВС на угол (- Овс ), а вокруг оси АО на угол Одр (наклон против часовой стрелки соответствует знаку "-".,...

Номер патента: 1787283

Опубликовано: 07.01.1993

Авторы: Байку, Драгомирецкий, Зарицкий, Иванов, Унгуряну

МПК: A01G 25/00, A01G 25/16, G05D 9/00 ...

Метки: датчик-эвапориметр

...17, выходной сигнал кдторого, пропорциональный(РЕ+ ВЕ) , принимается на первый входвторого перемножителя 18, а на второй еговход - РЕ с блока 8, Результатом перемножения в блоке 18 является коэффициент передачи К, который поступает на второй входблока 14, с входа которого сигнал, пропорциональный к (че -че ) . передается навторой вход второго сумматора 15, на пер;вый вход которого поступает сигнал Че сблока 12. В результате на выходе блока 151получают оптимальную оценку ЧЕ, которая передается в блок 12 регистрации ииндикации,Величина Реопределяется в блоках19, 20, Так, на вход четвеотого сумМатора 19принимается величина К выхода блока 18,а с выхода блока 19 величина (1 - К ) поступает на первый вход третьего перемножителя 20, на...

Номер патента: 1787284

Опубликовано: 07.01.1993

Авторы: Аверин, Давыдов, Степанов, Тырнов

МПК: G05D 19/02

Метки: воздействий, ударных

...РТ 5, цифровой регулируемый усилитель выполнен на базе микросхем К 572 ПА 1 и К 544 УД 2,программатор собран на микросхемах К 155 ИЕ 5, программируемый счетчик-делитель собран на микросхеме К 155 ИЕ 14, блоки управления БУСФОС й БУСФКС - на основе микросхем К 155 ИЕ 5, с триггером К 155 ТМ 2 и логическими элементами И (фиг. 4), Блок формирования маркера основан на измерения длительности импульса и вычисляет длительность импульса на уровне 0,1 Ап, где Ап - максимальное значение амплйтуды. Исполнение остальных элементов устройства общеизвестно из средств реализации устройств цифро-аналоговой техники и не требует пояснений.Работа устройства происходит следующим образом (фиг, 2 и 3).Рассмотрим работу формирующей части устройства. В блоке 1...

Номер патента: 1787950

Опубликовано: 15.01.1993

Авторы: Макаров, Матвейчук, Скляров

МПК: C02F 1/48, G05D 27/00

Метки: воды, электроимпульсной

...1, коммутатора 2, реактора 3, последовательно соединенных между собой. Последовательное соединение элементов 1,2,3 может быть выполнено в различных вариантах, На фиг,1 и 2 приведены наиболее приемлемые, из которых на фиг,2 представлен наилучший с точки зрения электробезопасности вариант. Устройство снабжено конденсатором 4, к которому параллельно подключена цепь из последовательно соединенных элементов 1,2,3, а также коммутатором 5 и реактором 6. Элементы 5 и 6 образуют последовательную цепь, подключенную к конденсатору 4. Емкость конденсатора 1 больше емкости конденсатора 4. Коммутаторы 2 и 5 выполнены, например в виде управляемых разрядников, Реакторы 4 и 6 в зависимости от выполняемой технологической операции могут иметь различное...

Номер патента: 1308040

Опубликовано: 23.01.1993

Авторы: Абрамов, Балашова, Болховитинов, Гольмшток, Лернер, Лившиц

МПК: G05D 1/00

Метки: динамической, стабилизации, судна

...уравнениями (2), является существенно упрощенной по отношению к точному математическому описанию изменения курса судна, изменение мол дельного курса с в общем случае не будет соответствовать изменению истинного курса судна, Дпя того чтобы сигналотслеживал сигнал ц истинного курса судна, в вычитателе 45 Формируется корректирующий сигнал ошибки , между истинным и модельным значениями курса, который поступает на входы интегратора 43, 44 и корректирует модель (2), заставляя ее отслеживать истинные значения угла курсасудна и скорости ь его изменения, 1Коэффициенты коррекции К., К,г задаются потенциометрами 4 б, 47 и определяют скорость отслеживания моделью (2) координат у и о судна.Выбором соответствующих значений коэффициентов К, К...

Номер патента: 1789971

Опубликовано: 23.01.1993

Авторы: Асанов, Голубенко

МПК: F16K 11/00, G05D 3/00

Метки: жидкости, переключатель, потока

...на оси 5поворота привод. Привод включает нижнийдвухконсольный рычаг 6, к плечам которогоприкреплен рычаг 7. Рычаг 7 шарнирно связан с тягами 8 и 9, шарнирно соединеннымис верхним двухконсольным рычагом 10, размещенным на оси 11 поворота, на которуюкестко насажена рукоятка 12.На патрубках отводящих трубопроводов 2 с каждой внешней стороны закреплены фиксаторы 13 и 14 для ограничения формула изобретения 1. Переключатель потока жидкости, содержащий соединенные с герметичным корпусом напорный и отводящие трубопроводы, узел переключения, включающий закрепленный на оси привод, соединенный посредством тяг и рычагов с затвором, о т л и ч а ющ и й с я тем, что, с целью упрощения и повышения надежности, затвор выполнен ввиде поворотного сектора...

Номер патента: 1789972

Опубликовано: 23.01.1993

Авторы: Мельников, Рохман

МПК: E02B 13/00, G05D 7/01

Метки: водотоке, воды, открытом, расхода, стабилизатор

...1, к которой со стороны верхнего бьефа с помощью вертикальных ребер2 приварены ступенчатые стенки 3 и 4, Вер 35 тикальные ребра делят короб на секции 5 и6. В нижней части верхового короба приварен криволинейный оголовок 7, а в нижнейчасти задних стенок коробов - горизонтальные козырьки 8 и 9, К стенке 4 на уровне40 нижней ступени верхового короба приварены боковые вертикальные пластины 10, асверху на расчетном уровне установлена горизонтальная, пластина 11. К боковым пластинам 10 приварены направляющие 12, где45 перемещается плоский щит 13, имеющийсамостоятельный привод управления 14.Подъем и опускание стабилизатора осуществляется при помощи подъемника 15. Дляжесткости подъемники 14 и 15 могут быть50 соединены между собой при...

Номер патента: 1789973

Опубликовано: 23.01.1993

Авторы: Кикоть, Недранец, Сиромят, Скакунов, Фисенко

МПК: G05D 11/00

Метки: дозирования, жидких, компонентов, смешения

...скачка конден: сации-уплотнения-давления.Проходя через смесители 3, 4, 5, основной и инжектируемый (добавочный) компоненты смеси подвергаются интенсивномудиспергированию и гомогенизации и образуют на выходе смесь в виде мелкодисперсной эмульсии с размером включений неболее 1,2 мкм, при этом смесители выполняют функцию дозирования, Возмущения навыходе смесителя, не превышающие половины давления потока рабочего компонентаиа входе в смеситель; против потока не распространяются.Поток рабочего компонента смеси, нагнетаемый в смеситель 3, инжектирует добавочный компонент смеси, находящийся в емкости 2, Готовая тонкодисперсная смесь после смесителя 3 частично поступает к потребителю, Остальная смесь поступает на вход смесителей 4 и 5. После...

Номер патента: 1789974

Опубликовано: 23.01.1993

Автор: Митин

МПК: G05D 11/13

Метки: дозирования, многокомпонентного

...устанавливается в исходное состояние.На фиг, 2 представлена структурнаясхема дозатора 5 ь который содержит датчик12 веса, преобразователь 13 аналог-код,цифровой компаратор 14, элемент 15 памяти, цифровой компаратор 16, регистр 17,элемент 18 памяти, элемент И 19, инвертор .20, элемент 21 памяти, исполнительныймеханизм 22 загрузки, элемент И 23, исполнительный механизм 24 разгрузки иинвертор 25,Дозатор 5 работает следующим образом.В исходном состоянии элемент 15 памяти устанавливается в нулевое состояние по 45цепи "сброс по питанию" (условно не показана), нэ выходе регистра 17 устанавливается нулевой сигнал, Сигнал логического"0" с выхода элемента 15 подается на входинвертора 20, с выхода которого сигнал БОлогической "1" подается на...

Номер патента: 1790596

Опубликовано: 23.01.1993

Авторы: Ельшин, Никитин, Пашин, Половков, Титов

МПК: C10B 33/02, G05D 27/00

Метки: гидроудаления, замедленного, камеры, кокса, коксования, коксовой, установки

...24 нижней точки реверса, кнопка 25 верхней точки реверса, магнит 26 системы контроля положения штанги 2 с гидрорезаком 3,Предлагаемый способ осуществляется следующим образом, Резку коксового массива 20 выполняют высоконапорными струями (в примере одна струя 21) при синхронном вращении и вертикальном перемещении буровой штанги 2 с гидрорезаком 3 внутри коксовой камеры 1 с образованием встречно направленных винтовых резов 16 и 17, пересекающихся в точках 18, 19 путем синхронного вращения ротором 23 штанги 2 с гидрорезаком 3 и их вертикального перемещения тросовой системой 4 и барабанным механизмом 5, приводимых через редуктор 9 электродвигателем 10. При синхронном вращательном и поступательном движении гидрорезака 3 высоко- напорная...

Номер патента: 1790776

Опубликовано: 23.01.1993

Автор: Пахчанян

МПК: G05D 7/01

Метки: расхода, регулятор

...такого регулятора расхода позволяет поддерживать постоянный расход жидкости, упростить конструкцию за счет уменьшения количества деталей и упрощения технологии их изготовления, не требующей точной обработки,На чертеже изображен предлагаемый регулятор, разрез.Регулятор расхода содержит трубопровод 1 с заглушкой 2 с одной стороны, осевой Формула изобретения Регулятор расхода, содержащий трубопровод с заглушкой с одной стороны, с осевым входным каналом и щелевыми выходными отверстиями, регулирующий орган, выполненный в виде цилиндрического затвора, установленного на трубопроводе с возможностью перекрытия щелевых выходных отверстий, и чувствительный элемент, снабженный элементом задания расхода,20 25 30 35 40 45 выходной...

Номер патента: 1790777

Опубликовано: 23.01.1993

Автор: Котов

МПК: G05D 9/00

Метки: дозирования, жидкого, топлива

...например а = 45 О, пробка 35 имеет осевой выходной канал 37 и сообщающиеся10 15 20 25 30 35 4045 50 55 с ним в одной вертикальной плоскости радиальные перепускные каналы 38 - 41, 42 их количество и уровень расположения по высоте пробки 36, соответствует количеству и уровню расположения входных каналов 24 - 27 в корпусе 34. Пробка 35 в верхней части имеет патрубок 43 для крепления манометра 44, а в нижней - выходной патрубок 45 для подключения к горелке. Пробка 35 соединена с корпусом 34 посредством шайбы 46 и гайки 47 навинченной на патрубок 45, Кран 22 закреплен на кронштейне 23 посредством патрубка 45 и гайки 48. Для подсоединения трубопроводов 29-33 кран снабжен штуцерами 49 - 53, которые через уплотнительные прокладки 54, 55, 56,...

Номер патента: 1790778

Опубликовано: 23.01.1993

Авторы: Гривко, Серов, Шалашная

МПК: G05D 11/13

Метки: газосмешения, процессом

...воздействия регуляторов 15, 16 с учетом расхода смешанного газа и теплотворной способности коксового цг и природного цз газов.Для этого сигнал Ос выхода сумматора 29 должен измениться на величину Ес/цг (Ес/Рз), для чего на входы блоков 30,31 подается сигнал с выхода блока 28 через умно- жители 32, 33, изменяющие в цг и цз раз соответственно. С учетом этого сигнал управляющего воздействия регулятора 15 определится из выражения О 2 = О Г Ос%2 = (К 1 цсдфкр(Р)ч ЬЦсКК 2)Осп 12,гДе Ос = КдЕ 1+ КдЕ 2+ КдЕз = Кд(Е 1+ ТОГда О 2 = КдЕ 2 П 12(К 1 ЬцсдИКр(Р)ф ЬцсКК 2) Аналогично для управляющего воздействия регулятора 16 Оз = КдЕсп 13(К 1 ЬцсдЮкр(р)+ ЬцскКг) Переключение управляющих воздействий осуществляется коммутатором 24, который...

Номер патента: 1790779

Опубликовано: 23.01.1993

Авторы: Гугелев, Мачулин, Рабкин, Шубин, Этин

МПК: G05D 23/19

Метки: многоканальное, температуры, электронагревателей

...модулятор 10 снабжен дополнительными последовательно соединенными модулятором 20 с задатчиком 21 модуляции на управляющем входе"и ключевым элементом 22. включенными параллельно основным, причем объединенный выход 23 ключевых элементов 15 и 22 соединен с другим выводом 24 источника 9 питания, синхровходы модуляторов 25 и 26 соединены с выходом формирователя импульсов 27, входы 28 и 29 тактовой частоты задатчиков 14 и 21 модуляции соединены с выходом 30 делителя 12 частоты, а управляющий вход 31 дополнительного ключевого элемента 22 связан с управляющими элементами 6 оптотиристоров 7 через последовательно и согласно с ними включенные соответствующие разделительные диоды 19. Электронагреватели 1 подключены к питающей сети через...

Номер патента: 1360405

Опубликовано: 23.01.1993

Авторы: Каплунов, Лившиц, Михайлов, Рысаков, Шулькин

МПК: G05D 1/00

Метки: бурового, стабилизации, судна

...повторяется следящим устройством 31 и запоминается на нем после нажатия кнопки1360405 843, при котором триггер 40 перебрасы-Ввается и подает питание на управляю- + Руз 1.пщий вход следящего устройства, т,е.на обмотку реле 61 (см, фиг2), . Первая составляющая которого обраэоПри этом его нормально замкнутые кон- вана выходным сумматором 20 контуратакты размыкаются и следящее устрой- продольной стабилизации, вторая сосство превращается из апериодического тавляющая - умножителем 50 и третьязвена в интегрирующий операционный умножителем 5 1, по одному из входовусилитель с заземленным входным сиг- которого устанавливается коэффициВналом, т,е. в запоминающее устроист,ент передачи . Нетрудно видетьво1,Одновременно выходной сигнал триг- что...

Номер патента: 1790968

Опубликовано: 30.01.1993

Авторы: Клыков, Насибуллин

МПК: B01D 3/42, G05D 27/00

Метки: процесса, ректификации

...с материальным балансом невозможен, Если отбор дистиллята меньше, чем необходимо по материальному балансу, то в колонне появится избыток НКК; Начнет расти концентрация НКК во всех час-тях ректификационной колонны, причем наиболее значительно в средней ее части. При этом увеличится концентрация НКК в жидкости, отбираемой через боковой погон. Так как количество отбираемой жидкости больше, чем отклонение от материального баланса,1790968 20 Составитель Р,НасибуллинРедактор Техред М.Моргентал Корректор Н.Ревск каз 110 Тираж . Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК 113035, Москва, Ж, Раущская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина,ного баланса, то в колонне...

Номер патента: 1790982

Опубликовано: 30.01.1993

Авторы: Егоров, Рульнов, Хлынин

МПК: B01D 53/02, G05D 27/00

Метки: адсорбционными, аппаратами, параллельно, работающими

...количество ПВС, поступающей в каждый отдельный адсорбер; регуллтороо расхода 4, 5, 6: исполнительных механизмов 7, 8, 9; измерителей температуры 10, 11, 12; функциональных устройсто 13, 14, 15, определяащих скорость движения фронта сорбции в аппаратах; вычислительного блока 16, рассчитываощего средию 1 о скорость доикения Фронта сорбции; расходомера 17, измеряюгцего общее количества ПВС, поступающей на очистку; блока 18, формирующего упраоляющие воздейстоия; блока 19, оь 1 полилющега оыбор минимального сигнала; блока 20, управляющегоо переключением адсорберов и запоминающего устройства 21.Сущность работы способа управления заключаетсл в следующем,Сигналы с датчиков расхода 1, 2 Э, в соответствии с известным способом управления...

Номер патента: 1791374

Опубликовано: 30.01.1993

Авторы: Медведев, Сурков, Трапезников, Урьсс

МПК: C01B 31/02, G05D 27/00

Метки: агрегатами, блок, командно-программный, преимущественно, процессов, технологических, углеродных

...счетчиков, их выходов по входу заполняющего устройства через соотВетствующие регистры, подключение выходов каждого из последних к одному из устройст нению сл жесткой В Выпол можны, службы родных функцио КОГО ВВО ЧТО ПОЗВ практичеС е о и происходит переход к выполедующей команды. В связи с такой вязью указанных элементов сбои ении команд практически невозто повышает надежность, срок лока и качество получаемых углеатериалов, рэсширяются также и альные возможности за счет гиба аи жесткой внутренней структуры, ляет легко менять программу при ки полном исключении сбоев, тв нны 35 40 45 ущ с е е отличительные признаки заявляемого изобретения ранее в такойсовокупности не встречались, и только ихсовместное применение обеспечивает до 1стижени...

Номер патента: 1791440

Опубликовано: 30.01.1993

Авторы: Давыдов, Клочко, Липкин, Синников

МПК: C09C 1/52, G05D 27/00

Метки: сажи, структурности

...Зуев и В, В, Михайлов. Производство сажи, М.: Химия, 1970, с. 291. (54) СПОСОБ ИЗМЕРЕНИЯ СТРУКТУРНО- . СТИ САЖИ 2(57) Изобретение относится к производству сажи, может быть использовано для оперативного контроля и управления структурности готового продукта и позволяет осуществить непрерывность контроля структурности сажи, Способ включает измерение расхода сыръя подаваемогов реактор, расхода и температуры грануляционной жидкости, йодаваемой в гранулятор, количестве получаемой сажи, нагрузки на валу двигателя гранулятора и концентрации грануляционной добавки и по этим измеренным параметрам процесса вычисления значения структурности сажи, 1 ил 1 табл,4 1791440 3 структурности сажи с результатами лабораторных анализов, Расчет С -...

Номер патента: 1791446

Опубликовано: 30.01.1993

Авторы: Гусейнов, Керимов, Мамедов

МПК: C10G 9/20, G05D 27/00

Метки: коксования, комплексе, печью, трубчатой

...9 температуры, выходной сигнал которого через регулятор 10 температуры поступает в сумматор 11. Датчик 12 температуры измеряет температуру на перевале, выходной сигнал которого через температурный преобразователь 13 поступает одновременно на вход задатчика 14 и регулятора 15 температуры. Задатчик 14 своим выходом соединен с сумматором 11. Выходные сигналы датчиков 4,5 поступают на входы сумматора 16 расхода, выходной сигнал которого через регулятор 17 расхода поступает на вход сумматора 11, Сумматор 11 Своим вйходом соединен с регулятором15 температуры, выходной сигнал котороговоздействует на исполнительный механизм18; Способ осуществляется следующим образом. При изменеййи текущего знэченйя уровня низа колонны выходной унифицированный...
