Преобразователь последовательного кода в параллельный

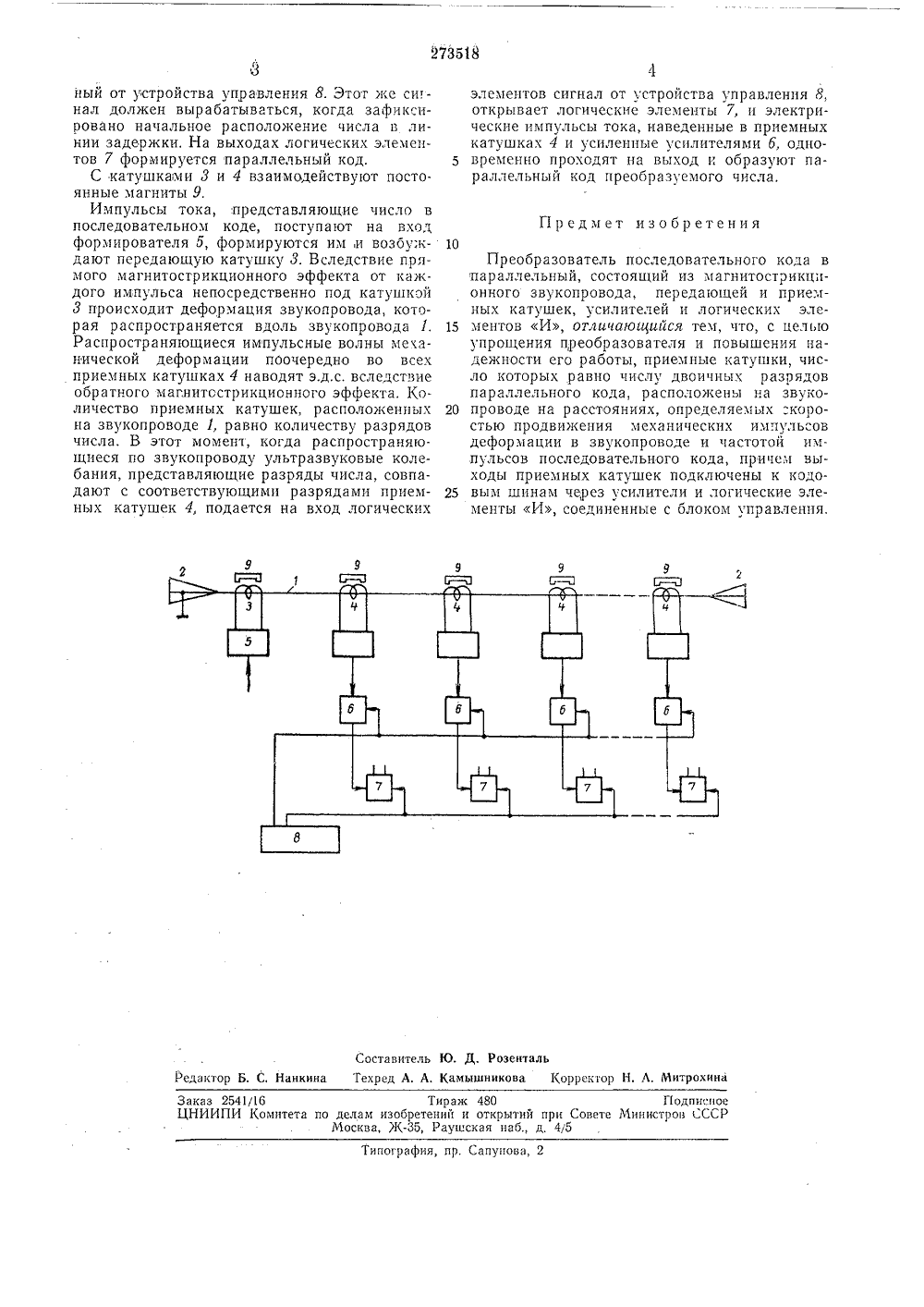

О П И С А Н И Е 27358ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства МЗаявлено 21.Ч.1969 ( 1323964(18-24) Кл. 42 пт:3, 7/00 с присоединением заявкиМПК 6 061 7/00 УДК 681.325,63Г 088.8) Комитет по делзм изобретений и открытий при Совете Министров СССРпоритет Опубликовано 15.Ч 1.1970, БюллетеньДата опубликования описания 18.1 Х.197 с.Прибы 1 п и Г., Е,.3,роменко. С, Павленко, Н. А. Танцюра, В. Киевский государственный униве Заявитель ПРЕОБРАЗОВАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОГО КОДА В ПАРАЛЛЕЛЬНЫЙв линии задержки, преобразовать последовательный код в параллельный.Схема описываемого преобразователя ос;,едовательного кода в параллельный изобрагкена на чертеже.Звукопровод 1, изготовленный из материала, обладающего магнитострикционным эффектом, концами закреплен в демпферах 2, предназначенных для гашения ультразвуковых колебаний. На звукопроводе расположены передающая катушка д и приемные катушки 4. Шаг расположения приемных катушек 4 определяется формулой:Л 1= - ,У Передающая катушка 3 соединена с формирователем 5. На вход формирователя поступают электрические импульсы, представляющие число в последовательном коде,Приемные катушки 4 подключены к усилителям о, Последовательно с каждым усилителем соединены логические элементы 7 типа И.,Элементы 7 управляются сигналом преоора. зования последовательного кода в параллельПредложение относится к обласги вычислительной техники и может быть использованов электронных вычислительных машинах, гелеметрических системах и других устройствах,осуществляющих представление последовательной информации в параллельный код.В качестве известного преобразователя последовательного кода в параллельный ооычноиспользуются сдвиговые регистры, выполненные, например, на магнитострикционном звукопроводе.Недостатком этих устройств является большое количество используемых элементов.Цель изобретения заключается в упрощении схемы и конструкции устройства, сокра Бщении количества входящих в устройство элементов и повышении надежности его работы.В предложенном преобразователе последовательного кода в параллельный эта цель достигается тем, что приемные катушки, число 20которых равно числу двоичных разрядов параллельного кода, расположены на звукопроводе, обладающем магнитострикционным эффектом,Приемные катушки соединены с усилителчми, усиливающими электрические импульсыкатушек параллельного кода.Это дает возможность без дополнительныхсложных электронных схем одним сигналом,фиксирующим начальное расположение числа 30 де о - скорость распространения ультраззука по звукопроводу 1; 1 - частота импульсов последовательного кода.273518 Предмет изобретения Составитель Ю. Д. РозентальТехред А, А, Камышникова Коррекз дактор Б. С. Нанки. Л, Митрохина Заказ 2541/16 Тираж 480 Подписпо ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, %-35, Рауюская наб., д. 45 пография, пр. Сапунова, 2 ный от устройства управления 8. Этот же си.- нал должен вырабатываться, когда зафиксировано начальное расположение числа ь линии задержки. На выходах логических элементов 7 формируется параллельный код.С катушками 3 и 4 взаимодействуют посто. янные магниты 9.Импульсы тока, представляющие число в последовательном коде, поступают на вход формирователя 5, формируются им,и возбу:и- дают передающую катушку 3, Вследствие прямого магнитострикционного эффекта от каждого импульса непосредственно под катушкой 3 происходит деформация звукопровода, которая распространяется вдоль звукопровода 1. Распространяющиеся импульсные волны механической деформации поочередно во всех приемных катушках 4 наводят э.д,с. вследствие обратного магнитсстрикционного эффекта. Количество приемных катушек, расположенных на звукопроводе 1, равно количеству разрядов числа. В этот момент, когда распространяющиеся по звукопроводу ультразвуковые колебания, представляющие разряды числа, совпадают с соответствующими разрядами приемных катушек 4, подается на вход логических элементов сигнал от устройства управления 8, открывает логические элементы 7, и электрические импульсы тока, наведенные в приемных катушках 4 и усиленные усилителями б, одновременно проходят на выход и образуют параллельный код преобразуемого числа. 10Преобразователь последовательного кода впараллельный, состоящий из магнитострикцнонного звукопровода, передающей и приемных катушек, усилителей и логических эле ментов И, отличающийся тем, что, с цельюупрощения преобразователя и повышения надежности его работы, приемные катушки, число которых равно числу двоичных разрядов параллельного кода, расположены на звуко проводе на расстояниях, определяемых коростью продвижения механических имчульсов деформации в звукопроводе и частотой импульсов последовательного кода, причем выходы приемных катушек подключены к кодо вым шинам через усилители и логические элементы И, соединенные с блоком управления.
