Шуйский

Номер патента: 1287696

Опубликовано: 27.07.2004

Авторы: Зимарев, Куницкий, Шуйский

МПК: F23R 3/38

Метки: газотурбинного, двигателя, камера, кольцевая, малоразмерного, сгорания

Кольцевая камера сгорания малоразмерного газотурбинного двигателя, содержащая корпус, установленную в нем жаровую трубу с внутренней и наружной обечайками, последняя из которых образует с корпусом кольцевой канал, и расположенные между обечайками втулку с топливными и воздушными каналами и вращающуюся топливную форсунку коробчатого типа с отверстиями на боковой поверхности, закрепленную на валу двигателя, отличающаяся тем, что, с целью повышения надежности и увеличения ресурса, втулка и внутренняя обечайка снабжены кольцевыми козырьками, расположенными с зазорами относительно форсунки и образующими с ней полости, сообщенные с кольцевым каналом и через зазоры с жаровой трубой, причем полость...

Номер патента: 1178160

Опубликовано: 20.07.2004

Авторы: Зимарев, Куницкий, Полищук, Шуйский

МПК: F23D 11/06

Метки: ротационная, форсунка

1. Ротационная форсунка по авт. св. № 1151043, отличающаяся тем, что, с целью повышения удобства эксплуатации путем упрощения монтажа и демонтажа, в стенке топливной трубы выполнен продольной паз под съемный стержень, установленный в нем с возможностью поворота, причем на одном торце стержня укреплена пластина, на другом в перпендикулярной плоскости выполнен выступ, а топливная труба имеет карманы под выступ и пластину.2. Форсунка по п.1, отличающаяся тем, что вокруг топливной трубы дополнительно установлена фиксирующая втулка.

Номер патента: 1151043

Опубликовано: 20.07.2004

Авторы: Зимарев, Куницкий, Полищук, Шуйский

МПК: F23D 11/06

Метки: ротационная, форсунка

Ротационная форсунка, содержащая топливную трубу с выпускными отверстиями и установленную вокруг трубы с возможностью вращения чашу с радиальными выходными соплами, отличающаяся тем, что, с целью повышения надежности, труба по образующей снабжена пластиной с острыми кромками и отверстием в средней части, установленной с радиальным зазором относительно чаши.

Номер патента: 1639326

Опубликовано: 15.11.1994

Авторы: Баранов, Гутман, Казаков, Карпунин, Шуйский

МПК: H01J 17/48

Метки: газоразрядной, индикаторной, панели, переменного, тренировки

...воздействия повторного импульса записи на зажженный индикатор ный элемент, приводящий к симметричномурежиму работы индикаторного элемента, частоту повторения импульсов напряжения поддержания разряда и компенсирующего импульса устанавливают ниже номиналь ной частоты поддержания разряда в режимеиндикации с сохранением той же длительности импульса. При пониженной частоте увеличивается временной интервал с нулевым уровнем после действия отрицательно го импульсз результирующего напряжения.Это позволяет застабилизировать процесс накопления и уровень настенного напряжения в индикаторном элементе за счет увеличения времени распада плазмы и 25 обеспечить возникновение разряда при подаче положительного импульса. Время полного распада спазмы и...

Номер патента: 1760781

Опубликовано: 30.01.1994

Авторы: Гавриленков, Громов, Егоров, Тимонин, Ченцов, Шуйский

МПК: E01D 11/00

Метки: висячий, мост

ВИСЯЧИЙ МОСТ, включающий расположенные в береговых массивах фундаменты и установленные на них пилоны, балку жесткости, несущие тросы, соединенные посредством подвесок с балкой жесткости, оттяжки и натяжное устройство несущих тросов, отличающийся тем, что, с целью уменьшения металлоемкости балки жесткости при обеспечении возможности пропуска плавучих средств с высокой надстройкой, он снабжен дополнительной плавучей опорой, а балка жесткости выполнена составной из средней и двух крайних частей, при этом средняя часть балки жесткости и одни концы крайних частей размещены на дополнительной плавучей опоре и соединены друг с другом с возможностью горизонтального перемещения и поворота в вертикальной продольной плоскости моста, а другие концы...

Номер патента: 2002885

Опубликовано: 15.11.1993

Авторы: Гавриленков, Громов, Нагиев, Толощук, Шуйский

МПК: E01D 11/00

Метки: висячий, мост

...и соединена подвесками с несущими тросами, а все пилоны установленына балке жесткости при помощи цилиндрических шарниров, при этом наружная крайняя часть балкижесткости выполнена в виде На опоре 1 установлен пилон 2. Наклонные тросы 3 соединяют пилон 2 с консольной частью балки 4 жесткости и с коробчатыми емкостями 5, на нижней поверхности которых установлены грунтозацепы 6, а внутри - перегородки 7. Пилоны в своем основании установлены на цилиндрических шарнирах 8. Ка консольной части балки жесткости расположены дополнительные пилоны 9 с каждой стороны моста, соединенные с консольными частями 4 при помощи оттяжек 10, Между пилонами 9 установлены несущие тросы 11. Между консольными частями 4 балки жесткости...

Номер патента: 1817798

Опубликовано: 23.05.1993

Авторы: Гавриленков, Громов, Тимонин, Шуйский

МПК: E01D 11/00

Метки: висячий, мост

...работу моста в другом режиме.Рассмотрим работу моста в транспортном режиме, Балка жесткости представляет собой единую жесткую конструкцию. Крайние части 2 и средние части 3 балки жесткости жестко соединены между собой. Транспортные средства беспрепятственно проезжают по мосту,Работа в режиме пропуска плавучих средств. Разъединяют средние части 3 балки жесткости, отсоединяют от них подвескй 7, поворачивают их в вертикальное положение (см,фиг.2) или же сдвигают на крайние части 2 балки жесткости, в этом случае ши" рина средних частей 3 балки жесткости должна быть уже, чем ширина крайних частей балки жесткости. В таком положении средних частей 3 пропускают через проход между стойками 9 плавучее средство, Если проходу плавучего средства...

Номер патента: 1817797

Опубликовано: 23.05.1993

Авторы: Гавриленков, Громов, Тимонин, Шуйский

МПК: E01D 11/00

Метки: висячий, мост

...6 1817797 АЗ11), опирающегося на опору 1, установленмеханизм поворота 14,Сначала герметичные емкости 10 опускают из-под продольных элементов 7 наповерхность воды, затем погружают их под 5воду. Таким. образом создают дополнительные опоры под каждым элементом 7. Послеэтого демонтируют продольный .и поперечный стяжные наборы 12 и 13. Затем включают механизмы поворота 14, при этом 10механизмы поворота каждого поворотногоузла работают синхронно, обеспечивая симметричное раскрытие продольных элементов 7 относительно продольной среднейвертикальной плоскости моста, Этим обеспечивается равновесие от опрокидывающих моментов сил гравитации элементов 7в поперечной плоскости моста, При разводеэлементов 7 балки жесткости они не должнызаходить за...

Номер патента: 1817796

Опубликовано: 23.05.1993

Авторы: Гавриленков, Громов, Егоров, Есин, Кашаев, Тимонин, Ткаченко, Шуйский

МПК: E01D 11/00

Метки: висячий, мост

...в период ледохода, При зтам дополнительные плавучие опоры 8 подмяты в верхнее положение (см.фиг.б) вместе с Фермами 9 с помощью крайних лебедок 25, Причвм плавучие опоры 8 можно отсоединить от стоек Ферм 9 и оставить ме плеву рядом с мостом или отбуксировать к береговой кромке; Тросы 12 якорей 11 отсоедимемы от плавучих опор 8.При подъеме плавучих опор 8 для уменьшения выталкивающей силы их можно заполнить водой и сообщать с водой водной преграды, а при подъеме над водой внутреннюю воду выпускают, после чего фермы 9 фиксируют через отверстия 26 с двух сторон балки жесткости 2 при помощи пальцев (не показаны) с отверстиями 24.Для работы моста в режиме пропуска плавучих средств с высокой надстройкой при высокой воде он должен быть...

Номер патента: 1776622

Опубликовано: 23.11.1992

Автор: Шуйский

МПК: B66C 1/10

Метки: грузозахватного, орган, подвесной, устройства

...с эаплечиками втулки, причем высота втулки Н определяется иэ следующего соотношенияЬ О+ОЯр 2где Я 1 - величина зазора между внутренним диаметром втулки и наружным диаметром цилиндрической подвеси;Яг - величина зазора между нижним торцом траверсы и верхней поверхностью кольцевого выступа цилиндрической подвески;О - наружный диаметр контакта траверсы и кольцевого выступа цилиндрической подвески;О - наружный диаметр опорной шайбы.На фиг.1 показан общий вид подвесного органа грузозахватного устройства; на фиг.2 - разрез А-А на фиг,1; на фиг,З - расчетная схема длины втулки,Предложенный подвесной орган содержит навешиваемую на ось 1 стрелы 2 грузоподьемной машины траверсу 3, выполненную с вертикальным отверстием и кольцевым буртом 4, В...

Номер патента: 1737192

Опубликовано: 30.05.1992

Автор: Шуйский

МПК: F16J 9/18

Метки: поршня, уплотнение

...8 и 9, равном глубине осевого надреза,ресурса работы уплотнения. Под действием давления со стороны экспандера нераэреэное поршневое кольцо расширяется и прижимается к цилиндру, при этом происходит расстыковка лепестков в месте сквозных в радиальном направлении осевых надрезов, выполненных на торцовых поверхностях кольца, и смещение лепестков вдоль поперечных надрезов, выполненных сквозными в радиальном направлении каждый на длине.менее 360, По мере износа наружной поверхности кольцо расширяется на величину износа с обеспечением безэазорного уплотнения между поршнем и цилиндром, благодаря чему повышается ресурс работы уплотнения. 4 ил. выполнены сквозные в,радиальном направлении поперечные надрезы 13 и 14, каждый на длине дуги менее...

Номер патента: 1699673

Опубликовано: 23.12.1991

Авторы: Золкин, Шуйский

МПК: B21C 25/00

Метки: инструмент, полых, прессования, профилей, прямого, труб

...град, т.е, медь значительно уступает по теплоемкости натрию.Такое соотношение теплопроводности и теплоемкости материалов позволяет испольэовать их по разному назначению: вставку иэ медного сплава - для теплоотвода и придания жесткости игле, а вставку натрия - для накопления излишней тепловой энергии и регулирования направления потока. Если вставка из натрия расположена в передней части компенсатора, тепло 1699673вой поток сюда будет больше, чем к хвастовику иглы (фиг.2), Можно вставку из натрия поместить в зоне пресс-шайбы (фиг,3), что обеспечит преимущественный отток тепла в эту зону и позволит разместить здесь значительный объем натрия. Использование двух вставок из теплоемкого материала за и перед теплоотводящей вставкой ускорит...

Номер патента: 1532837

Опубликовано: 30.12.1989

Автор: Шуйский

МПК: G01M 17/00

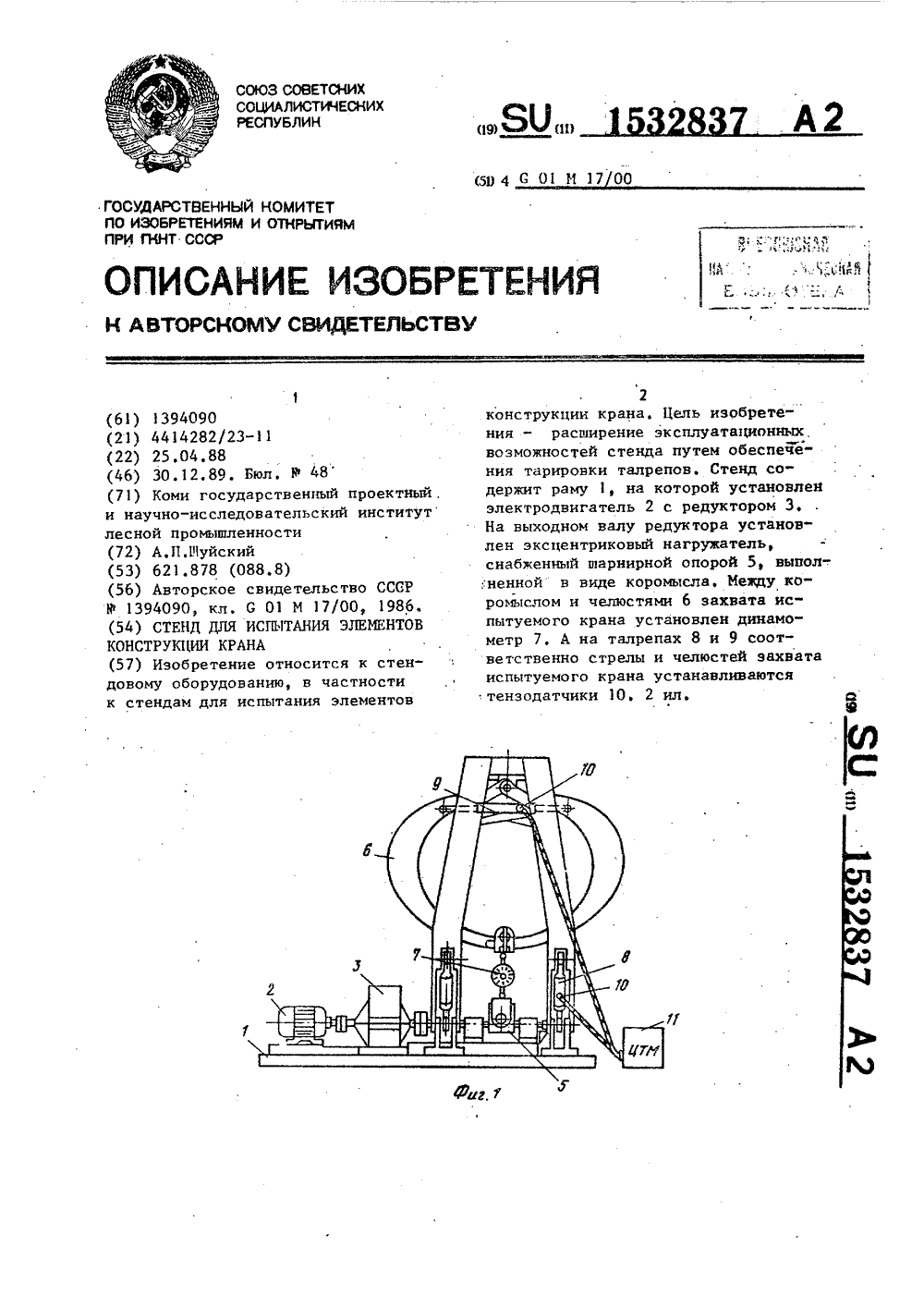

Метки: испытания, конструкции, крана, стенд, элементов

...тензодатчики 10. 2 ил.ор М.Шароши Заказ 8092/49РНИИПИ Государстве ни1130 аж 789 Подп рытиям при ГК комитета по изобретениям и о Москва, Ж-Э 5, Раушская наб.,1 роизводственно-издательский комбинат "Патент", г.ужгород Гагарина, 10 Изобретение относится к стендовому оборудованию, в частности к стендам для испытания элементов конструкции крана, 5Цель изобретения - расширение эКсплуатационных возможностей путем обеспечения тарировки талрепов.На фиг.1 изображен предлагаемый стенд с закрепленными на нем стрелой с челюстями захвата, общий вид; на фг,2 - то же, вид сбоку,Стенд состоит из рамы 1, на котррой закреплен электродвигатель 2 с редуктором 3, на выходном валу 15 которого установлен эксцентриковый нЬгружатель 4, снабженный шарнирной...

Номер патента: 1394090

Опубликовано: 07.05.1988

Автор: Шуйский

МПК: G01M 17/00

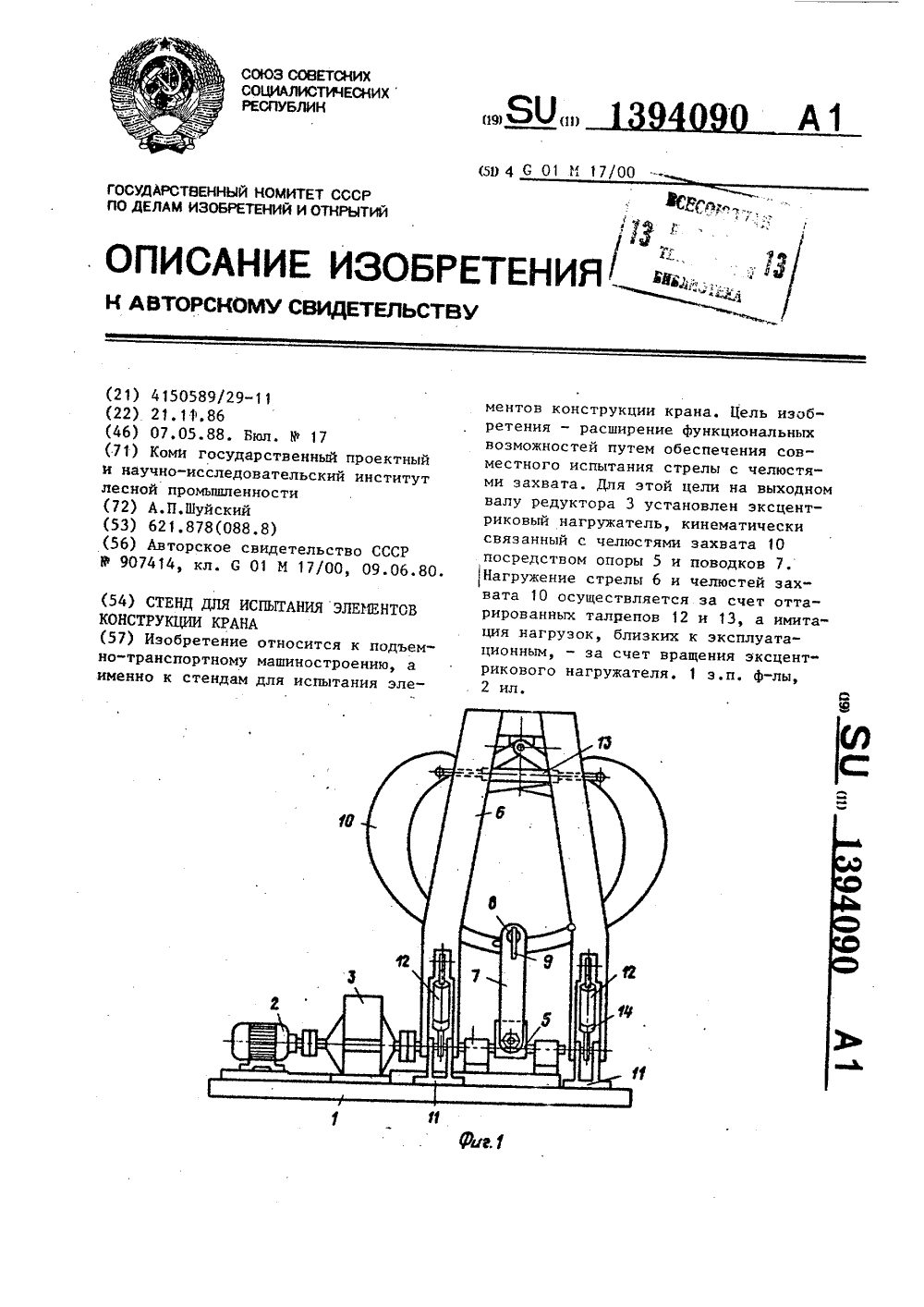

Метки: испытания, конструкции, крана, стенд, элементов

...опорой 5 и выпол Онен с возможностью перемещения относительно оси выходного вала редуктора 3, а следовательно, и относительно продольной оси стрелы 6.Шарнирная опора 5 выполнена в 25виде коромысла, осью вращения которого является эксцентриковый нагружатель 4. Плечи коромысла шарнирносоединены с концами поводков 7.Другие концы поводков 7 шарнирно 301посредством пальцев 8 и фиксаторов9 закреплены на челюстях 10 захвата.Для закрепления стрелы 6 на раме 1смонтированы опоры 11 с талрепами 12,а между челюстями 10 захвата закреплен талреп 13, Талрепы 12 и 13 тарированы.Фиксирование установленных талрепов 12 и 13 осуществляется контргайками 14. 40Стенд работает следующим образом.В соответствии с режимами испытаний эксцентриковый нагружатель 4...

Номер патента: 1326483

Опубликовано: 30.07.1987

Авторы: Сергеев, Шуйский

МПК: B60P 3/41

Метки: бесчокерной, деревьев, средство, транспортное, трелевки

...вид сбоку; на фиг,2 - тоже, вид сверху; на фиг,3 - схема подбора пачек предложенным транспортнымсредством,Транспортное средство содержитсамоходное шасси 1, на раме которогоповоротно установлена грузоподъемнаястрела 2, выполненная из двух С-образных асимметричных относительнопродольной оси средства рычагов 3 ич. Верхние концы названных рычаговсходягся, они снабжены шарнирно закрепленным челюстным захватом 5, анижние их концы закреплены на шасси1 при помощи плоских шарниров б иось поворота которых наклонена к продольной оси шасси 1 в вертикальнойи в горизонтальной плоскостях, Уголнаклона оси шарниров к продольнойоси не равен 90 (косой).Предложенное транспортное средство Зоработает следующим образом,Самоходное шасси 1...

Номер патента: 1301714

Опубликовано: 07.04.1987

Авторы: Михлик, Пылаев, Савин, Шуйский

МПК: B28B 1/50, B32B 13/00

Метки: легкобетонных, панелей

...поддон формы устанавливают разделительные перегородки, затем в сердечник и в рамку заливают газобетонную смесь одного состава так, чтобы уровень смеси в сердечнике был ниже уровня смеси в рамке. Затем до начала вспучивания в газо- бетонную смесь в сердечнике вводят дополнительное количество водной суспензии газообразователя и перемешивающий орган, например вал с лопастями с приводом от электродвигателя, который после равномерного распределения газообразователя извлекают из формы. Необходимость в соз О дании разности уровней смеси в сердечнике и в рамке обусловлена различными коэффициентами вспучивания смеси с различным содержанием газообразователя, а также экономией материала.25Разделительную перегородку извлекают из формы перед...

Номер патента: 1141275

Опубликовано: 23.02.1985

Автор: Шуйский

МПК: F16H 21/30, F25B 9/00

Метки: криоохладителя, привод

...с промежуточным расположением поршня-вытеснителя; на фиг. 2 - то же, в момент остановки поршня-вытеснителя в верхней мертвой точке.Привод криоохладителя содержит электропривод (не показан), соединенный посредством вала 1 с кулисой 2. На валу 1 закреплен кривошип 3 с ведущим роликом 4, обкатывающим кулису 2, которая выполнена с углублениями 5 и 6, симметрично расположенными относительно оси вала 1 и25 30 3540 45 50 55 5101520 описанными по дуге окружности, имеющей угловую длину 30 - 50. Кулиса 2 связана при помощи штока 7 с поршнем-вытеснителем 8, входящим вместе с установленным в нем регенератором 9 в цилиндр 1.0, полость которого через газовые каналы сообщена с клапанами впуска 11 и выпуска 12 газа. В корпусе криоохладителя...

Номер патента: 1068418

Опубликовано: 23.01.1984

Авторы: Левченко, Михайлова, Носовский, Осинцева, Раченков, Чухлов, Шик, Шуйский

МПК: C07C 67/08

Метки: сложных, эфиров

...на стадии отмывки солей нейтрализации водойСмешивание избыточного спирта с водным раствором КОН .или ЙаОН или Йа;СО при концентрации выме0,01 мас.Ъ и обработке при укаэанных условиях приводит к выделению спирта, при повторном использовании которого качество полученного эфира не уступаеткачеству продукта, полученного с использованием отректифицированного отогнанного избыточного спирта. Применение водного . аствора КОН, ЙаОН или МаСО концентрации выше 1 мас.Ъ не дает дополнительного улучшения качестна эфира при повторном использовании избыточного оборотного спирта, а использование водного слоя после отделения от спирта для промыв1068418 ки эфира-сырца на стадии отмывки солей нейтрализации водой становится невозможным.П р и м е р...

Номер патента: 1038335

Опубликовано: 30.08.1983

Авторы: Куценко, Левченко, Носовский, Осинцева, Тряпичкин, Файдель, Шик, Шуйский

МПК: C07C 67/08

Метки: сложных, эфиров

...25 :180 ОС и давление от атмосферного до остаточного 20 мм рт.ст. В качестве катализатора можно применять раз- . личные кислоты, такие, как серная кис. лота, бензолсульфокислота, паратолуолсульфокислота. 30П р и м е р 1. На установке непрерывного действия, включающей каскад из 4-кубовых аппаратов с мешалкой емкостью по 2 л каждый, получают ди(2-этилгексил)фталат взаимодей 35 ствием Фталевого ангидрида с 2-этилгексанолом в присутствии серной кислоты,в качестве катализатора в среде избыточного 2-этилгексанола.В первый аппарат каскада непрерыв 40 но подают расплав фталевого ангидрида и 2-зтилгексанола со скоростью 380 и 800 г/ч соответственно. В .указанном аппарате поддерживают температуру 120-125 С, время пребы-. вания реакционной смеси...

Номер патента: 939526

Опубликовано: 30.06.1982

Авторы: Игнатьева, Казакова, Патрин, Шик, Шуйский

МПК: C10M 1/20

Метки: депрессорной, нефтепродуктам, присадки

...температуру в зоне реакции до 140 оС (по 10 С/ц) . При этой температуре осуществляют выдержку 1 ц, Конверсия фенола составляет 1001, вязкость алкилита при 100 С 40,6 сСт, выход 98Разбавление алкилита маслом про 35 водят в том же реакторе при соотношении 1:1 по массе, Разбавленный таким образом алкилат перемешивают в течение часа при 100 С. Вязкость40 при 100 С 18,3 сСт, выход количественный.Кальцинирование алкилфенола, разбавленного маслом, проводят в том же реакторе при 70-100 С расчетным количеством гидроксида кальция (4,1-4,84о 45 от веса алкилфенола),После загрузки всего количествагидроксида кальция реакционную массуперемешивают в течение 4-5 ч, доводякислотное число до величины не более0,3. Затем проводят выпарку воды...

Номер патента: 911120

Опубликовано: 07.03.1982

Авторы: Балукова, Беляев, Крутиков, Сакулин, Шуйский

МПК: F28G 9/00

Метки: оборудования, теплоэнергетического, химической

...в дистиллированной воде до 21 сут,В табл. 2 приведена скорость коррозии запассивированных образцов,г/см 1 сут,Из табл. 2 видно, что при пассивации образцов по предлагаемому способу полуЧаются пленки с высокимизащитными свойствами.Расчет стоимости растворов реагентов приведен в табл. 3.Из табл. 3 видно, что стоимостьреагентов по предлагаемому способуменьше стоимости реагентов по известному способу.Применение предлагаемого способапредпусковой химической очистки позволяет удешевить процесс предпусковой очистки за счет применения менее дорогих реагентов; предотвратитьвыпадение железа в виде взвеси иэотмываемого раствора при введении .внего щелочных реагентов для пассивации и повысить защитные свойства пассивной окисиой пленки, что...

Номер патента: 906945

Опубликовано: 23.02.1982

Авторы: Ларин, Мусакин, Небогатиков, Шуйский

МПК: C02F 1/46, C02F 1/463

Метки: вод, сточных

...в сточных водах 10-11 мг/л и процесс электродиализа проводят после стадии электрохимического окисления. П р и м е р. Проводят очистку сточных вод, содержащих 20 мг/л цианидов, путем электродиапиза и электро- химического окисления.Процесс электродиализа и электро- химического окисления проводят в стандартных аппаратахпри различных параметрах процесса.При проведении процесса по известному способу расход электроэнергии составляет 4,9 кВт ч/м. При проведении процесса в соответствии .с изобретением расход электро. энергии составляет 3,8 кВт,ч/и, При3 этом, как было установлено в ходе эксперимента, расход электроэнергии зависит от того, до какой остатоцноц концентрации цианидов в растворе проводить процесс электрохимического...

Номер патента: 893487

Опубликовано: 30.12.1981

Авторы: Авдеев, Буласов, Васильев, Шуйский

МПК: B23K 37/04

Метки: лепестков, полусфер, сборки, сварку

...12 и на ползунах-стойках 14 - нониусы (нониусы и шкалы непоказаны). В нижйей части площадки 45 6 для подъема на нее шарнирно закреплена складывающаяся лестница 19и люк 20. Лепестки 18, собираемыена установке, могут иметь коническую, эллиптическую или сферическуюФормы с различным количеством лепестков,(четным или нечетным).Установка работает следующим образом.Ползуны-стойки .14 путем перемещения по направляющим 12 выставляются на заданный диаметр иэделия, анаправляющие 12 путем перемещенияпо кольцевым направляющим 11 " назаданное количество лепестков, например четное, используя при этом 60 шкалы и нониусы, нанесенные соответственно на плите, направляющейи на полэуне-стойке, а затем фиксируются с помощью болтов 13 и...

Номер патента: 887990

Опубликовано: 07.12.1981

Авторы: Васильев, Верченов, Мухутдинов, Шуйский

МПК: G01N 1/10

Метки: пробоотборник

...ребрами на наружной поверхности, складывающиеся тягииз капроновой нити, а цилиндр снабдить продольными перегородками,На Фиг, 1 изображен пробоотборникпродольньп 3 разрез; на фиг, 2 в провбоотборник с отобранной пробой; наФиг. 3 - пробоотборник при отборепроб из напорного трубопровода череззадвижку,Пробоотборник содержит внутреннийцилиндр 1, поршень 2, состоящий издвух частей 3 и 4 шток, дополнитель 40иый поршень 5, соединенный с поршнем 2 складывающейся тягой 6 и тягой 7 с пробкой 8, головку 9, корпус 1 О, кожух 11, штуцеры 12, хвостовик 13, упорную гайку 14, перегородки 15 для случаев использования теп 45лоносителя), уплотнение 16, Фиксатор 1.Тяги соединены с поршнем, например, гайками 18 и .19. После отборапробы пробоотборник...

Номер патента: 851017

Опубликовано: 30.07.1981

Авторы: Нардина, Шуйский

МПК: F25B 9/00

Метки: микроохладитель, многоступенчатый

...осуществляется следующим об ЗО разом.При расположении поршней 2, 5 и 8 в крайнем нижнем положении заканчивается заполнение камер переменно го объема цилиндра газом высокого давления, клапан 21 впуска закрывается, а клапан 22 выпуска открывается. В камерах давление газа понижается и происходят охлаждение. Поршни 2, 5 и 8 перемещаются вверх и выталкивают газ низкого давления из холодных камер, Поршни 2, 5 и 8 приводятся в движение от штоков, движение которым передается от приводного штока 9 третьей ступени через зубчатые колеса 12 и 14 и зубчатые рейки 25 - 18. Перемещаясь, шток 9 через кронштейн 13 перемещает зубчатое колесо 14, перекрывая его по рейке 18 ивоздействуя через зуб чатое колесо 14 на рейку 16, сообщает ход штоку 6...

Номер патента: 795631

Опубликовано: 15.01.1981

Авторы: Прагер, Шуйский

МПК: B21D 19/00

Метки: отбортовки

...в процессе отбортовки осуществляют с числом оборотов, определяющимся по формуле.3 79563 где 1 Ь диаметр отбортовываемого "от- верстия,. м;Р - усилие контакта- коэффициент трения;Н - толщина заготовкиУ5 Т -Т- разность температур на поверхностях заготовки после установления стационарного режима- коэффициент теплопроводности, отбортованную часть поверхности деформируемого участка заготовки охлаждают.П р и м е р. Трубная заготовка (толщина стенки 1 мм) укладывается на опоры. Вращающийся инструмент подводят до соприкосновения с верхней поверхлостью заготовки с усилием контакта, не вызывающим изгиба в продольном сечении, В точке контакта создается температура ниже температуры горячей деформации на 150-200 О и с наступлением...

Номер патента: 739063

Опубликовано: 05.06.1980

Авторы: Корчагин, Левченко, Михайлова, Носовский, Осинцева, Шик, Шуйский

МПК: C07C 67/08

Метки: фталатов

...спирта, которыйно вывести с непредельными соединиями в качестве дистиллята, сосляет в данном случае 45%,по естх нуж- не- тавП р и м е р 1. На установке непрерывного действия включающей каскад иэ четырех кубовых аппаратов спирт и воду, а непосредственно подвергают ректификации.Непредельные соединения, образующиеся в процессе этерификации в присутствии кислого катализатора, частично вымываются водой и поэтому выводятся вместе с ней из системы, Это дало воэможность сократить или полностью отказаться от отвода дистиллята при ректификации, паровой фазы со стадии отгонки летучих острым перегретым парбм. В табл,1 приведены данные по обработке водой различных спиртов, содержащих непредельные соединения, которые образовались в процессе...

Номер патента: 643725

Опубликовано: 25.01.1979

Автор: Шуйский

МПК: F25B 9/00

Метки: криорефрижератор

...звенья 13 и 14, входящие в зацепление с зубчатым колесом 15.Работает криорефрижератор слелхющимооразом.Рабочий газ высокого давления черезвцхскной клапан 9 и регенератор 5 подается О в цилиндри передвигает вытеснитель 3цижцее крайнее положение. Промежуточное звено 13, закрепленное на штоке 7 вытесццтеля 3, поворачивает зубчатое колесо 15, которое передвигает в верхнее крайнее положение через промежуточное звено 14 вытеснитель 4. Находящийся в цилиндре 2 холодный газ через регенератор 6 и клапан 12 вылается источнику питания. В это время клапаны 10 ц 1 закрыты. После этого клацаць: 9 ц 12 закрываются, а клапаны 10 О и 1 открываются.Рабочий г аз поступает через регенера 1 ор 6 в цилиндр 2 и передвигает вытесни- тель 4 в ццжцее...

Номер патента: 623667

Опубликовано: 15.09.1978

Авторы: Корчагин, Сарветкин, Третьяков, Шуйский

МПК: B23C 5/12

Метки: наклона, ножей, регулируемым, режущих, углом, фреза

...1 выполненычетыре паза 9 с сегментной канавкой 10,в которых расположены четыре поворотныеобоймы, выполненные в виде зубчатыхсекторов 11,(энец валика выполнен в виде четырехсторонней разрезной рейки, представляющей собой вилки 12 и 13, входящие одна в другую, Вилка 12 связана резьбойс валиком 4, а вилка 13 - торцом черезтарельчатые пружины 14 с заплечикомвалика 4. Зубчатые секторы 11 связаныс разрезной рейкэй посредством шестерен623667 15, посаженных на осях 16, закрепленных в корпусе 1. В зубчатых секторах выполнены клиновидиые гнезда 17, в которые вставлены сменные ножи 18, окончательное положение которых фиксируется винтами 19 через клиновидную планку 20, 5При перемещении валика 4 происходит поворот ножей 18 на заданный угол в точке...

Номер патента: 554502

Опубликовано: 15.04.1977

Авторы: Помазанов, Пылаев, Савин, Шуйский

МПК: G01N 33/38

Метки: газобетонной, газовыделения, прибор, смеси

...атмосферой. Нижняя часть измерительной емкости опущена в сосуд 5 с жидкостью, являющийся гидрозагвором. На боковой поверхности емкости нанесена шкала 6 для измерения внутреннего объема, находящегося выше уровня жидкости. Внутрь измерительной цилиндрической емкости водят прозрачная емкость 7 для помещения исследуемого вещества со шкалой 8 измерения объема заливки (для жидкостей) и вопучивания, а также термометр 9 контроля температуры вещества и электроды 10 нагрева пли измерения электропроводности вещества.Сосуд-гидрозатвор содержит нагревательный элемент 11, мешалку 12 и термопару 13 измерения температуры жидкости. Вертикальное перемещение измерительного цилиндра 1 осуществляют при помощи приспособления 14 и ручки 15 управления...
