Мостовой цифро-аналоговый функциональный преобразователь

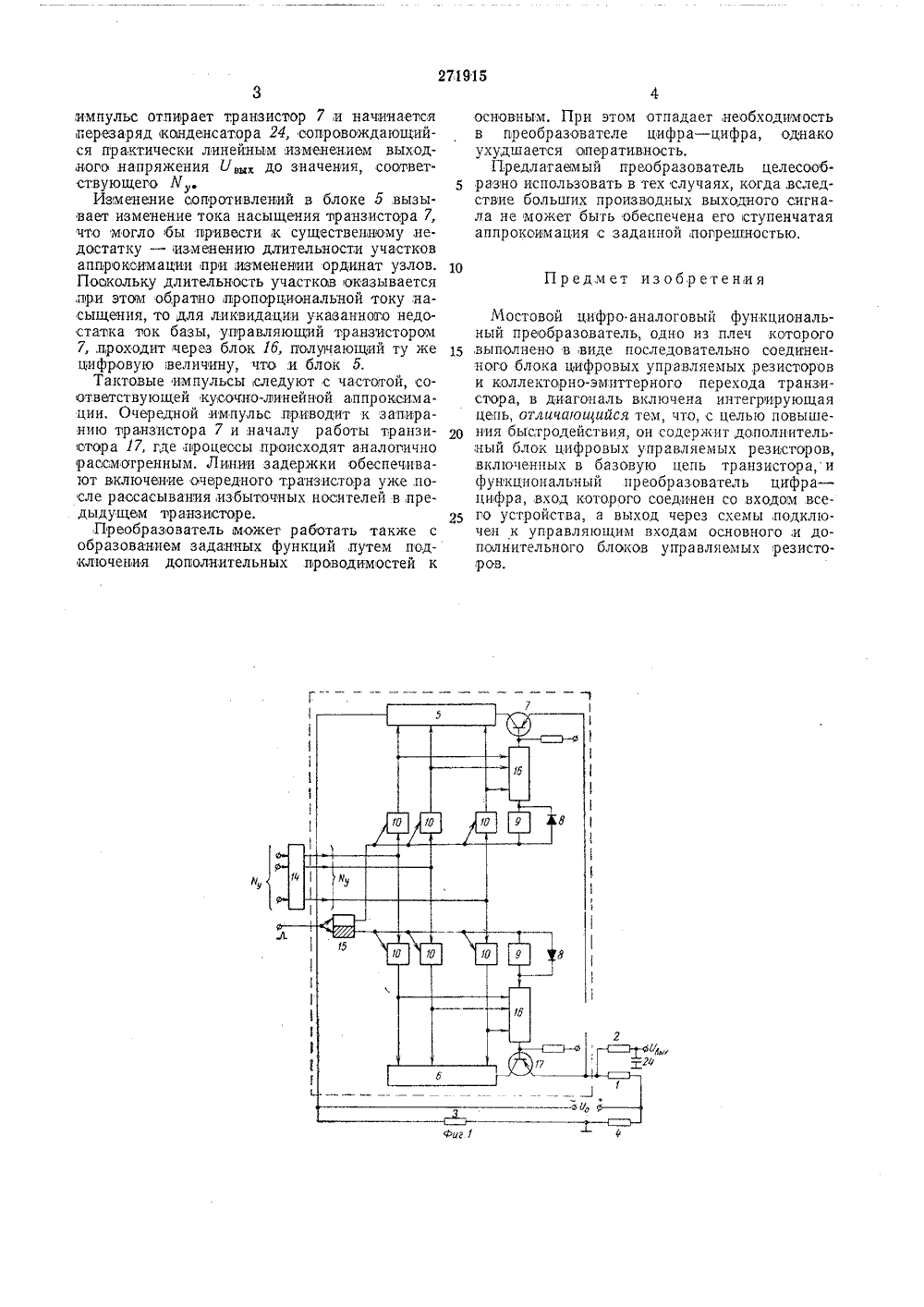

яитеСПИ АНИЕИЗОБРЕТЕНИЯ 27 915 Соаэ Советских Социалистических РеспубликКл. 42 ттт, 3/О и Цо ПК Н 031 с 1302ДК 681,325(088.8 иорит Комитет по делам эобретений и открытий при Совете Министров СССРОпубликовано 26 Х.1970, Бюллетень ЪЪ 18 Дата опубликования описания 10.1 Х.1970 Авторыизобретенияфб"Заявитель ор иЕ.Л. Б. Смол инградский эле им. В. И. У отехиическии институнова (Ленина) ОВОЙ ЦИФРО-АНАЛОГОВЫЙ ф П РЕОБРАЗОВАТЕЛИОНАЛЬНЫИ оговый функциональкусочно-линейной апя к вычислительным аналогового типа; он вычислительно-управ- но-измерительной техв и личается включен вляемых а соеди зователя рез схевходам управля 30 Предлагаем тем, что в баз дополнительнь резисторав. Со нен вход фу цифра - цифра мы И подкл основного и д емых резистоМостовой цифро-анал ный преобразователь с проксимацией относитс устройствам дискретно- может быть применен в ляющей и информацион нике. Известны мостовые цифро-аналотовые функциональные преобразователи со ступенчатой и ступенчато-линейной аппроксимацией, одно из плеч, которых выполнено в виде последовательно соединенного блока цифровых управляемых резисторов и коллекторпо-эмиттерного,перехода транзистора. В диагональ включена интегрирующая цепь. Их существенныхт недостатком является инерционность, обусловленная ступенчатой аппроксимацией и требующая практи вски недостижимых частот квантования при больших производных сигналов. ый преобразователь от овую цепь транзистора тй блок цифровых управходом всего устройств нкционального преобраВыход последнего че ючен к управляющим ополнительного блоков ров,На фиг. 1 изображена блок-схема устроиста; на фиг. 2 - блок-схема функционального реобразователя цифра - цифра.Преобразователь содержит резисторы плеч моста 1 4, основные блоки 5 и б цифровых управляемых резисторов, транзистор г, диоды 8, линии задержки 9, схемы И 10, триггеры 11 - 13, преобразователь цифра - цифра 14, триггер 15, заполнительный блок цифровых управляемых резисторов 1 б и транзистор 17. Кроме того, на чертежах обозначены коды У и Ч хВ статическом состоянии Л =О, Л =О, тактовый импульс отсугствует, транзисторы заперты. При подаче Л срабатывают соответствующие триггеры 11 - 18 (см. фиг. 2), и на выходах 18 - 23 возникает код Л (на схеме изображен случай работы с трехэлементным кодом Лпри Л = (Лт.) -, Заданная зависимость Л =Ф(М) может быть набрана, например, йерфокартой, обеспечивающей необходимые соедичения вертикальных и горизонтальных шин функционального преобразователя цифра - цифра 14. С приходом тактового ,импульса триггер 15 опрокидывается, открывается первая группа схем И, и на блоке 5 н на дополнительном блоке цифровых управляемых резисторов 1 б устанавливается заданное значение сопротивления, Поступающий затем через линию задержки 9 отрицательный,импульс отпирает транзистор 7 и начинается герезаряд конденсатора 24, оопровождающийся практически линейным изменением выходного напряжения Увых до значения, соответствующего У .Изменение сопротивлений в блоке б,вызы вает изменение тока насыщения пранзистора 7, что могло бы лривести к существенаому,недостатку - изменению длительности участков аппроксимации прои,изменении ординат узлов. Поокольку длительность участков оказывается лри этом обратно лропорциональной току насыщения, то для ликвидации указанного недостатка ток базы, управляющий транзистором 7 проходит через блок 1 б, получающий ту же цифровую величину, что,и блок 5,Тактовые импульсы следуют с частотой, соответствующей кусочно-линейной аппроксимации. Очередной импульс приводит к запиранию гранзистора 7 и началу работы транзистора 17, где дроцессы происходят аналогично рассмогренным. Линии задержки обеспечивают включвние очередного транзистора уже,после рассасывания, избыточных носителей в лредыдущем транзисторе.Преобразователь может работать также с образованием заданных функций, путем подключения доволнительных проводимостей к основным, При этом отпадает, необходимость в преобразователе цифра - цифра, однако ухудшается оперативность.Предлагаемый преобразователь целесооб разно использовать в тех случаях, когда, вследствие больших производных выходного сигнала не может быть обеспечена его ступенчатая аппроксимация с заданной,погрешностью.Предмет изобретенияМостовой цифро.аналоговый функциональный преобразователь, одно из плеч которого 15 выполнено в виде последовательно соединенного блока цифровых управляемых резисторов и коллекторно-эмиттерного перехода транзистора, в диагональ включена интегрирующая цепь, отличающийся тем, что, с целью повышено ния быстродействия, он содержит дополнительный блок цифровых управляемых резисторов, включенных в базовую цепь транзистора, и функциональный преобразователь цифра - цвфра, вход которого соединен со входом всего устройства, а выход через схемы,подключен к управляющим входам основного,и дополнительного блоков управляемых резисторов,Типография, пр. Сапунов Заказ 2421/10ЦНИИПИ Комитет Тираж 480о делам изобретений и открытий прн Совете Мннис москва, Ж.35, Гаушская наб., д. 4/5 одписное н СССР
