Номер патента: 1413789

Опубликовано: 30.10.1994

Авторы: Буксбаум, Лукин, Медянцев, Мироненко, Телицын, Тоцкий, Фридман, Халамез

МПК: B21C 37/08

Метки: агрегатах, непрерывных, производства, труб, трубосварочных

СПОСОБ ПРОИЗВОДСТВА ТРУБ НА НЕПРЕРЫВНЫХ ТРУБОСВАРОЧНЫХ АГРЕГАТАХ, включающий подачу полосы, ее знакопеременный пластический изгиб в вертикальной плоскости с натяжением в многороликовом устройстве, формовку трубной заготовки, ее сварку и калибровку в готовую трубу, отличающийся тем, что, с целью повышения производительности агрегата и качества труб путем стабилизации величины натяжения полосы при знакопеременном изгибе, в зависимости от мощности привода формовочного стана и конструктивных параметров многороликового устройства расстояние по вертикали между осями роликов многороликового устройства определяется величинойN=K

Номер патента: 1770916

Опубликовано: 23.10.1992

Авторы: Герман, Козлова, Телицын

МПК: G01R 23/02

Метки: частоты

...выходу первого элемента задержки 9, вход которого соединен с третьими входами второго элемента И 5 и третьего элемента И 11 и с выходом формирователя импульсов 18, вход которого подключен к шине измеряемого сигнала 19, единичный выход второго триггера 7 соединен со вторым входом второго элемента И 5, вход сигнала записи регистра 1 соединен с выходом третьего элемента И 11, а выходы регистра 1 подключены к установочным входам первого счетчика 2, вход сигнала записи которого подключен к выходу второго элемента И 5, а выходы первого счетчика 2 соединены с установочными входами регистра 1 первыми входами блока пересчета 8, выходы второго счетчика 3 подсоединены к третьим входам блока пересчета 8 и входам элемента ИЛИ 20, выход которого...

Номер патента: 1640227

Опубликовано: 07.04.1991

Авторы: Афанасьев, Кокиш, Крюк, Мовшович, Овчинников, Поспелов, Румянцев, Телицын, Шутов

МПК: D01H 13/16, D01H 5/18

Метки: вытяжного, прибора, прядильной, работой

...шток 12 пневмокамеры 11, Преодолевая усилие пружины 8, шток 1245 50 55 перемещает крючок 7, который, взаимодействуя поверхностью Б паза со скобой 9, поворачивает на некоторый угол рычаг 10 нагрузки. Нажимной валик 50 с ремешком 55 и нажимной валик 51 выходят при этом иэ фрикционного контакта с цилиндрами 53 и 54.Данная последовательность перемещения штоков пневмокамер обеспечивается тем, что электропневмоклапаны 19 и 20 имеют такую связь с системой 18 электропневмоавтоматики, что при обрыве пряжи по команде от датчика 16 напряжение на обмотки электропневмоклапанов 19 и 20 от системы электропневмоавтоматики подается одновременно, При этом пневмокамеры 11 и 13, в которые сжатый воздух подается через электропневмоклапан 19, имеют...

Номер патента: 1613074

Опубликовано: 15.12.1990

Автор: Телицын

МПК: A01K 39/02

Метки: вакуумная, водоплавающей, молодняка, поилка, птицы

...вакуумная поилка для молодняка водоплавающей птицы, общий вид; на фиг. 2 - подставка для емкости, вид сбоку; на фиг. 3 - то же, вид сверху.Вакуумная поилка для молодняка водоплавающей птицы содержит тарельчатый поильный лоток 1 с подставкой 2 в виде усеченного конуса с проемами 3 для паения в его боковой стенке, на верхнем меньшем основании которого выполнено гнездо 4 для емкости 5, установленной в гнезде 4 сливной горловиной 6 вниз, Проемы 3 в подставке 2 выполнены в виде овальных арок, верхние края которых расположены выше краев тарел ьчатого.поильного лотка 1. Гнездо 4 подставки 2 выполнено в виде воронки, диаметр поильного лотка 1 больше нижнего основания подставки 2, Подставка 2 имеет ребро 7 жесткости.Вакуумная поилка работает...

Номер патента: 1594599

Опубликовано: 23.09.1990

Авторы: Заболотнов, Мещанов, Телицын

МПК: G11C 8/10

Метки: дешифратор, мдп-транзисторах

...стоках ключевых транзисторон 15 одного столбца матрицы, при этом на истоке только этого ключевого транзистора 15 выбранной строки установлен высокий уровень напряжения и только один проходной транзистор 14, подключенный затвором к его истоку, переведен в открытое состояние.После этого в следующий момент времени йэ подается нысокий уровень сигнала Ф 5 и на истоке открытого проходного транзистора 14, образующемз 1соответствующии выход дешифратора, устанавливается высокий уровень напряжения. После окончания рабочего интервала н момент времени Сснимается высокий уровень сигнала Ф 5. При этом на ныходе дешифратора через открытый проходной транзистор 14 устанавливается низкий уровень напряжения. Затем в момент времени С устанавлинается низкий...

Номер патента: 1590148

Опубликовано: 07.09.1990

Авторы: Буксбаум, Давыдов, Столбов, Телицын, Фридман, Халамез, Шварц

МПК: B21C 37/08

Метки: агрегата, гибочно-натяжное, линии, непрерывного, трубоэлектросварочного

...перемещается вниз. При этом про. происходит кручение полосы вокругкороткой кромки на участке между роликом 3 и первым из неподвижных роликов 1. Ролик 5 перекатываетсядотех пор, пока длинная кромка не бу. дет,прижата к поверхности ролика 3 ипервого гибочного ролика, что и требуется от устройства. При таком прилегании изломы и эакусывания исключаются,При изменении знака серповидностнизменяется,и направление наклона ролика.В дальнейшем на роликах 1 и 2 производится вытяжка профиля в первуюочередь короткой кромки до длиннойкромки, и опасность излома и закусы 0148вания устраняется. Ролик 5 изменяет ключается возможность ее закусыванияребордами роликов и скручивания. Кромки полосы поступают на сварку беззаусенцев и деформаций, что...

Номер патента: 1574918

Опубликовано: 30.06.1990

Авторы: Кокиш, Кочетов, Румянцев, Телицын, Турбин

МПК: F01N 1/08, F04D 29/66

Метки: вентилятора, глушитель, шума

...выполнен в виде цилиндрической перегородки 17 с отверстиями 18, наклоненными под разными углами, заполненнойнасыпным ЗПМ и ограниченной с торцовперфорированными пластинами 19 и 20, диаметр отверстий которых меньше диаметрачастиц 21 ЗПМ, при этом наклонные сопла5 выполнены в выходной части конфузора 4перед перфорированной пластиной 19,При работе вентилятора обеспечивается глушение шума на средних частотах в35 40 45 50 55 5 10 15 20 25 30 резонаторной камере, образованной поверхностями корпуса 1 и конфузора 4, настроенной на частоту следования лопаток вентилятора. В ысокочастотн ые саста вля ющие шума поглощаются щумоглушительным элементом активного типа,Эффективность глушения повышается за счет увеличения трения струй воздуха,...

Номер патента: 1526595

Опубликовано: 07.12.1989

Авторы: Кольцов, Телицын

МПК: A01B 79/00

Метки: мелиорации, почв, торфяных

...нь х(,иособвллнчанщийчи)и рзльныччто, с целью оя то и,иин ноны)Го,) Ц)Х)и н))сно г),поч Ис оС и) ВЕР)( ,ис) з Р ) В ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬ(5 Б) Рс комендыц)33 по окультуривзник иССЛЬСКОХОЗЯйСВ ННОЛ(Ъ 3)СНСЛЬ )ОВЫНН ЧСл нори рус л(ых торфяны Х ноч В в условия Х1(ечернс к ч ион ны Р(;Ф(;Р, (;ибири и,1 зльнс) о Вос) к,Ч, 198.(57) 1( обрсс нис относи гся кхо)настх, В ч; гвсти к чели 1 И иорстс ние о) носится к сельскол(у хо)чйх, и частности к мелиорации торфяны цо:)В,л)ожст быть испольивано для улучнння фи(ических свойств осу)нзечь)х гор- фЯНЫХ Цочн.11 льн) и зобретния являстся с нижение итрыт нз осл ществление мелиорации и новь)- ц)снисе ыффективности./7 риз(ср Нз осу)паемых...

Номер патента: 1499027

Опубликовано: 07.08.1989

Авторы: Кокиш, Кочетов, Румянцев, Телицын, Турбин

МПК: F16H 55/14, F16H 55/17

Метки: зубчатое, колесо

...венцом 2 вибродемпфирующим ма гери алом 5. Восприятие осевых усилий в соединении обеспечивается противоположным направлением нарезки канавок 3 и 4 (фиг. 3 и 4). В конструкции отсутствуют места пересечения канавок 3 и 4, являющиеся концентраторами напряжений в материале 5. формула изобретения Зубчатос колесо, сод( ржащее ступин и ох -ватывактщий ее венец с винтовыми канавками на их обращенных одна к другой поверхностях, и размещенный в пространстве между венцом и ступицей и в винтовых канавках связующий вибродемпфирующий материал, отлича)ощееся тем, что, с целью повышения долговечности, канавки выполнены на ограниченных и чередующихся в окружном направлении колеса участках упо мянутых поверхностей.(,)" и н и ге,) н 11,...

Номер патента: 1489870

Опубликовано: 30.06.1989

Авторы: Столбов, Телицын, Фридман, Халамез, Шварц

МПК: B21C 37/08

Метки: сварных, труб

...выражеш преобр осител й этог а скру в вырао угл е Ь - длина 1 - длина сы; Ъ - ширинаинной кромки откой кромк осы 1лоп ось серповидба "а" на Если извес ности полосы базовой длине плоскости, то НЫ ПОЛОСЫ В Э ется по формуна величинвиде проА в гориэрадиус реой плоско нтальноировой кривизти определяе1489870 6менным изгибом с натяжением в гибочнонатяжном устройстве, подвергаетсяскручиванию роликовой парой, отстоя 5щей от первого по ходу ролика гибочно-натяжного устройства на расстоянии1 = 135 мм. При этом короткая кромкав указанном промежутке натянута идлина ее также составляет 135 мм.10 Отношение длины длинной к длине короткой кромки составляетЬ 2 х 201 + 312 1500+20Угол, на который нужно будет скру 15 тить полосу, чтобы полоса плотно...

Номер патента: 1489868

Опубликовано: 30.06.1989

Авторы: Буксбаум, Мотырев, Небогатов, Пеньков, Поклонов, Телицын, Халамез

МПК: B21C 37/06, B21C 37/08

Метки: производства, прямошовных, сварных, труб

...которых поворачивают от горизонтальной оси, перпенодикулярной оси Формовки на 5 , против движения трубы. Воздействие наполосу верхним валком начинают втом же сечении, где начинается воэдей.ствие нижних валков, В крайнем случае, возможно начинать воздействиена расстоянии от первой точки контакта по ходу формовки 4-6 мм (1,5-2толщины): Это достигается, например,смещением на 30-35 мм против движениятрубы верХнего валка и опусканиемего на 5-10 мм. Перемещения верхнего валка незначительны и передачачерез него мощности для Формовкиможет быть обеспечена с помощью карданов.Продольная деформация кромок впервой точке контакта заготовки ивалков достигает максимального значения, равного 0,8-1,0%, В этот момечт к заготовке и прикладываютпару сил,...

Номер патента: 1457066

Опубликовано: 07.02.1989

Авторы: Антоневич, Забелло, Сабаляускас, Телицын

МПК: H02J 13/00

Метки: нагрузкой, электрической

...Р, отрицательно; если оно положительно, то сумматор 14 его не воспринимает.. После выдачи всех синхроимпульсов 31-33 схема 24 синхронизации добавляет в счетчик 28 адреса единицу.Таким образом, происходит сравнение текущих мощностей всех участков предприятия с их лимитными значениями и получение суммарного значения превьппения текущих значений мощностей над лимитными (2.ЬР; ).После опроса всех текущих мощностей выбирается адрес ячейки памяти вычислительного устройства, где хранится общее превышение текущей нагрузки над лимитной (дР). Для этого необходимо, чтобы адрес ячейки 11 памяти, хранящий адрес, где находится значение ЬР, бып больше, чем любой из адресов, хранящих значения адресов текущих мощностей отдельных участков.В этом случае...

Номер патента: 1434007

Опубликовано: 30.10.1988

Авторы: Васильев, Косогорова, Крюк, Овчинников, Румянцев, Телицын

МПК: D02G 3/36

Метки: армированной, нити

...транспортирования и контроляволокон благодаря прижатию мычки кдвижущемуся ремешку. Прилегание ремешка к столику обеспечивается за счет того, что его обращенная к ремешку поверхность выполнена выпуклой,В зоне Б паза 16 столика в основном происходит параллелизация волокон волокнистого продукта без значительного утонения последнего; в зоне В - основное технологическое утонение волокнистого продукта эа счет того,что волокна начинают двигаться соскоростью, равной линейной скоростив зажиме выпускной пары. Сужение паэа 16 столика в зоне В способствуетуплотнению мычки, более плотному обволакиванию ее волокнами стержневойнити и, соответственно, повышению качества армированной нити,Проброс стержневой нити 10 осуществляется при помощи эжекционного...

Номер патента: 1433523

Опубликовано: 30.10.1988

Авторы: Буксбаум, Телицын, Фридман, Халамез, Шамраков

МПК: B21C 37/08

Метки: моделирования, напряженно-деформированного, полосы, состояния

...по" вторные протягивания полосовых образцов с такими же исходными параметрами.Для получения требуемых значений вытяжки и механических свойств полосы изменяют переднее натяжение в диапазоне от нуля (когда ролики гибочнонатяжного устройства полностью разведены, т.е. радиус кривизны полосы равен бесконечности) до величины усилия Т, зависящего от количества роликов гибочно-натяжного устройства, их диаметров и расстояния между осями (когда оси верхнего и нижнего ря" да гибочных роликов сведены, а радиус кривизны полосы, огибающей ролики, лежит в диапазоне0,5 В,р,(К О,5 Ьгде Р р, - диаметр роликов;Ь щ - расстояние между каждойпарой смежных роликов).Таким образом, подбирая конструктивные параметры гибочно-натяжного устройства,...

Номер патента: 1401544

Опубликовано: 07.06.1988

Авторы: Антоневич, Забелло, Телицын

МПК: H02J 13/00

Метки: нагрузки, электрической

...какой приоритет имеет данная нагрузка. Одновременно адрес выбранной нагрузки заносится в счетчик 28 адресов нагрузок.55 Триггер 27 запуска служит для подготовки блока лимитов времени в исходное состояние при начальной установке с пуль та 16 управления сигнала Сброс.30 35 40 45 50 55 После окончания сигнала Сброс схема 26 синхронизации и счетчик 28 адресов нагрузки начинают работать и производится обнуление всех ячеек памяти блока задания лимитов, хранящих время отключения нагрузок, пока сигналом переполнения со счетчика 28 триггер запуска не установится в единичное состояние.Блок лимитов времени содержит устройство памяти для хранения уставок на максимально возможное время отключения нагрузок, участвующих в процессе регулирования...

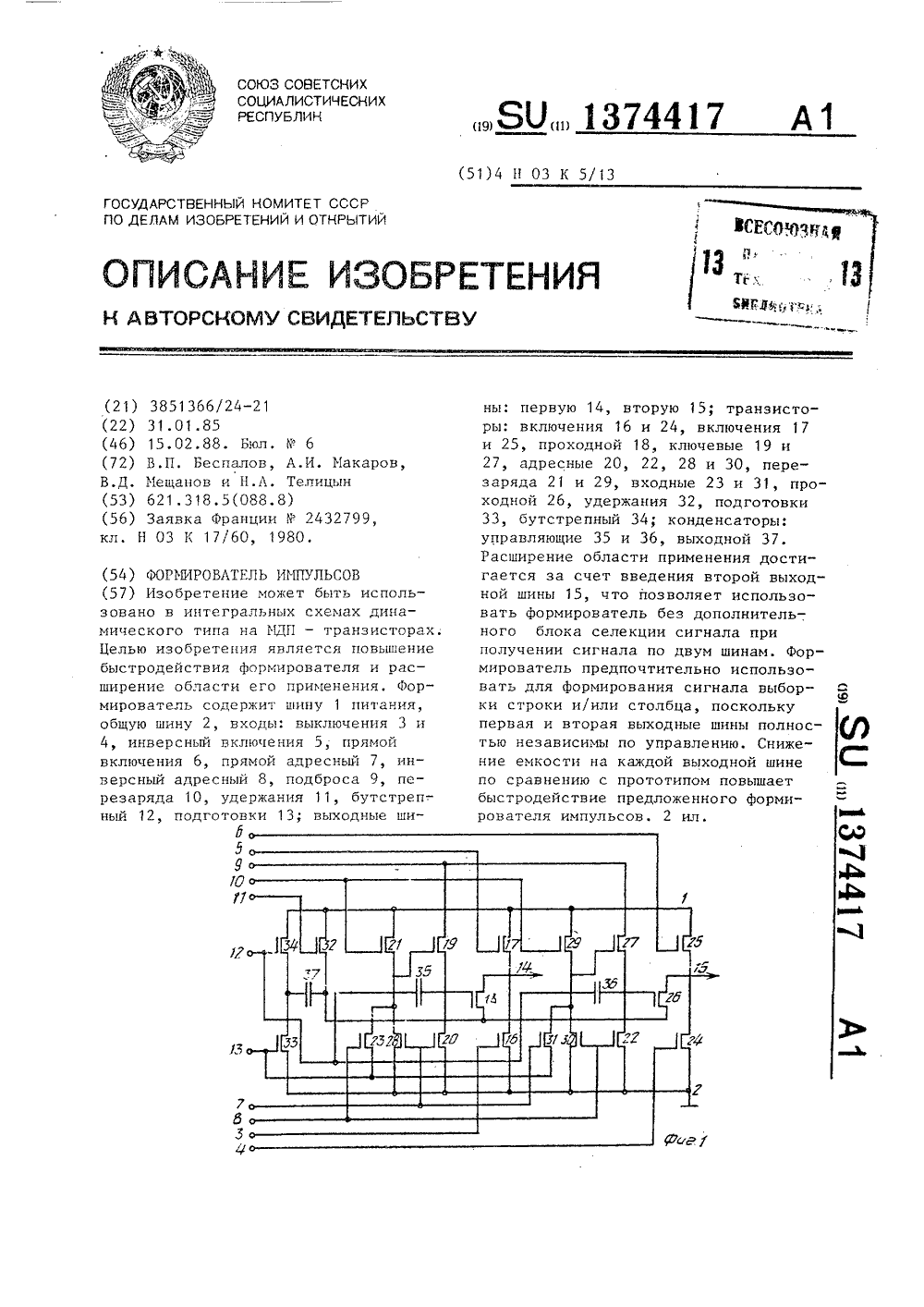

Номер патента: 1374417

Опубликовано: 15.02.1988

Авторы: Беспалов, Макаров, Мещанов, Телицын

МПК: H03K 5/13

Метки: импульсов, формирователь

...открываются и через третий 28 адресный транзистор низкий уровень передается на затвор первого 19 ключевого транзистора и он запирается.В момент времени(фиг. 2) на прямой вход включения 6 подается бутстрепный уровень напряжения И Е+И где И, - пороговое напряжение, а на вход подброса 9 - высокий уровень напряжения Е . При этом, второй транзистор включения 25 открывается ивторая выходная шина 15 заряжаетсядо высокого уровня напряжения Е,. Вто же время через открытый второйключевой транзистор 27 заряжаетсяпервый вывод второго управляющегоконденсатора 36 до уровня напряжения 10 Е . В то же время через открытыйвторой ключевой транзистор 27 заряжается первый вывод второго управляющего конденсатора 36 до уровня напряжения Е. Затвор и...

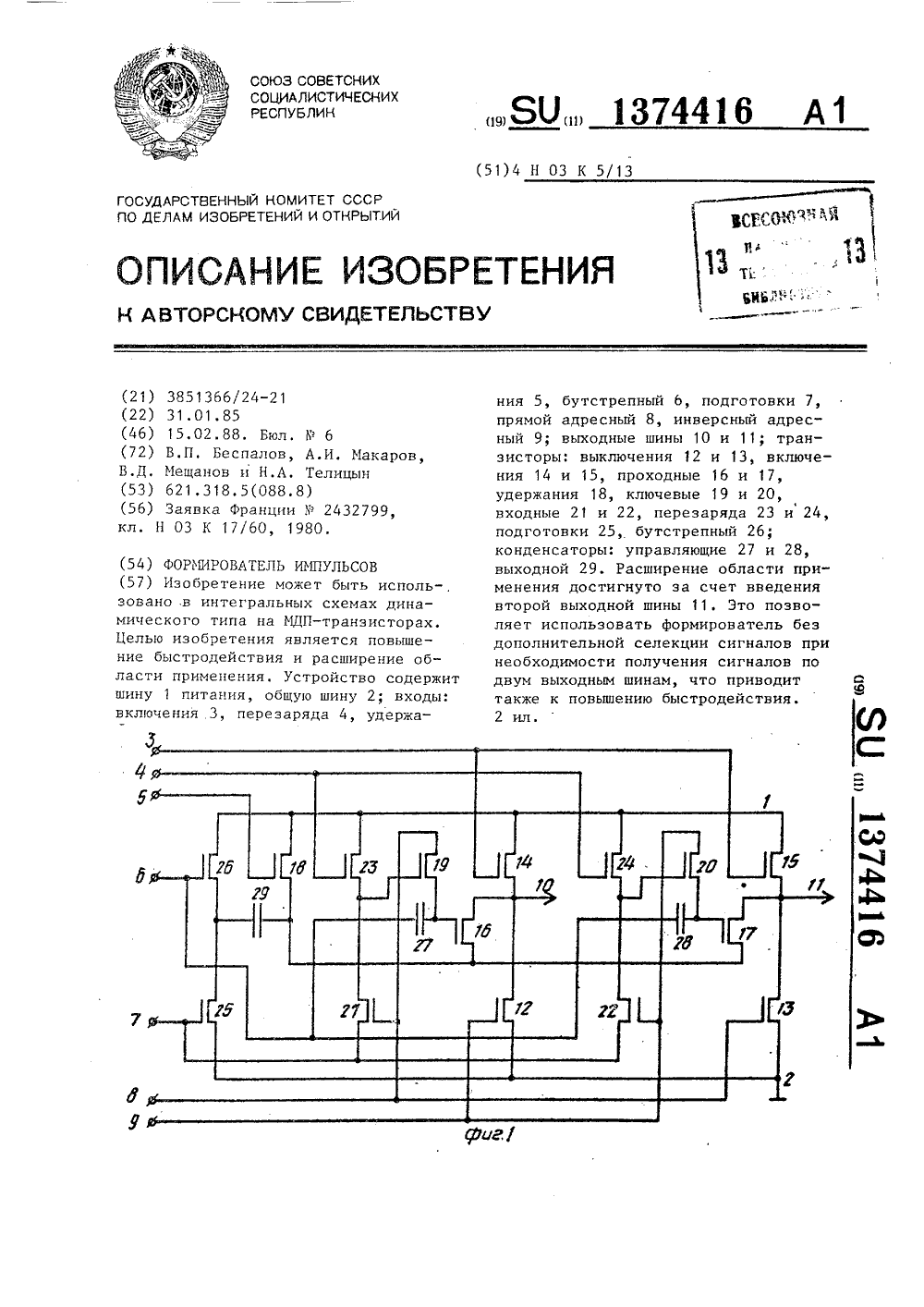

Номер патента: 1374416

Опубликовано: 15.02.1988

Авторы: Беспалов, Макаров, Мещанов, Телицын

МПК: H03K 5/13

Метки: импульсов, формирователь

...ключевой транзистор 19 первый вывод пер 0 вого управляющего конденсатора 27 заряжается до высокого уровня напряжения Е Второй транзистор выклю- .)чения 13 переходит в открытое состояние и на второй выходной шине 11 устанавливается низкий уровень. В момент времени г. на входе 6 устанавливается уровень напряжения Иб, а на входе подготовки 7 - низкий уровень напряжения. Через первый управляющий конденсатор 27 сигнал У передается на затвор первого проходного транзистора 16, который открывается.Через открытый бутстрепный транзистор 26 на втором выводе выходного конденсатора 29 устанавливается высокий уровень напряжения Е, при этом на первом выводе устанавливается уровень напряжения БЕ +Б который через открытый первый проходной транзистора 16...

Номер патента: 1317563

Опубликовано: 15.06.1987

Авторы: Антоневич, Забелло, Телицын

МПК: H02J 13/00

Метки: нагрузки, электрической

...времени в исходное состояние при начальной установке пульта 10 управления сигналом Сброс. После окон 13756345 50 55 чания сигнала Сброс схема 20 синхронизации и счетчик 22 адресов нагрузки начинают работать. Производится обнуление всех ячеек памяти блока задания лимитов, хранящих время отключения нагрузок, пока сигналом переполнения со счетчика 22 триггер запуска не установится в состояние 1.Блок лимитов времени содержит устройство памяти для хранения уставок на максимально возможное время отключения нагрузок, участвующих в процессе регулирования режима электропотребления. Уставки задаются энергодиспетчером с пульта 23 задания уставок предварительно. Одновременно блок лимитов времени определяет по сигналу Выкл/Вкл с блока 1 выбора...

Номер патента: 1301516

Опубликовано: 07.04.1987

Авторы: Буксбаум, Дешин, Ериклинцев, Локоть, Ронжин, Телицын, Ткачева, Фридман, Халамез

МПК: B21C 37/08

Метки: сварных, стан, труб

...высоты буртика является диапазон, составляющий 10 - 15 /О от диаметра роликов (валков).На фиг, 1 изображена схема стана для производства электросва рных труб; на фиг. 2 - закрытый калибр неприводной клети.Трубоэлектросварочный стан состоит из неприводной клети 1 с цилиндрическим верхним 2 и нижним 3 валками, с передним 4 и задним 5 натяжными узлами, содержащими цилиндрические неприводные ролики 6. Далее расположена группа 7 формующих клетей и сварочный узел 8. Верхний валок не- приводной клети 2 и ролики натяжных устройств выполнены с буртиками 9.Стан работает следующим образом.Рулоны штрипсов (исходная заготовка) разматываются в линии трубосварочного агрегата и стыкуются в непрерывную полосу, которая задается в натяжной узел 4. В...

Номер патента: 1300575

Опубликовано: 30.03.1987

Авторы: Герих, Джус, Телицын, Штробель

МПК: H01F 29/00

Метки: трансформатор, трехфазный, фазорегулирующий

...3) на одну 10 систему регулировочных обмоток, например 5-7 (фиг. 2), в стержняхмагнитной системы появляется трехфазная система магнитных потоков,наводящих в каждой обмотке ЗДС, пропорциональную числу витков (векторнаядиаграмма фиг. 3). Выходная системао инапряжения 6, 1 э, 0, снимается срегулировочных обмоток 11- 13. Приэтом фазовый сдвиг между входным и 20 выходным напряжениями определяетсяудаленностью подвижных контактов 14от начал регулировочных обмоток. Фазовый сдвиг равен нулю, когда подвижные контакты в началах регулировочоных обмоток, и 120, когда подвижныеконтакты на концах регулировочныхобмоток. Промежуточные положения контактов соответствуют промежуточномузначению фазового сдвига в диапазонео30 от 0 до 120 . Минимальное...

Номер патента: 1259414

Опубликовано: 23.09.1986

Авторы: Антоневич, Забелло, Телицын

МПК: H02J 13/00

Метки: нагрузки, электрической

...Если оно превышает уставку, то выход схемы сравнения через схему ИЛИ 19 устанавливает счетчик 1.4 в нулевое состояние, а если не превышает, то содержимое счетчика остается без изменения. По сигналу 30 со схемы син- ц хронизации в один из счетчиков 14 и 16 через схемы И 18 и 20 в зависимости от управляющего сигнала с блока 1 выбора объектов регулирования, который характеризует состояние нагрузки включена или выключена), добавляется единица. Причем, если нагрузка отключена, то с добавлением единицы в счетчик времени отключения одновременно через схему ИЛИ 21 производится сброс счетчика 16 времени непрерывной работы. Выход с первой схемы сравнения является управляющим входом для блока определения отключаемой нагрузки, характеризующим...

Номер патента: 1254558

Опубликовано: 30.08.1986

Авторы: Ильюшенков, Макаров, Мещанов, Телицын

МПК: G11C 11/401, G11C 11/406

Метки: источник, оперативной, опорного, памяти

...К ьцгК+ К7(3) дцт = ц - ци - цро ф (4) К - крутизна транзисторов;ц - падение напряжения накрезисторах; где Схема предлагаемого источника опорного напряжения для входных буферов ИДП БИС содержит первый 1 и второй 2. резисторы К 1 и К 2 и первый 3 и второй 4 транзисторы, причем первый вывод первого резистора соединен с шиной 5 питания, первый вывод второго резистора - с общей шиной 6, сток и затвор первого транзистора соединен с вторым выводом первого резистора, исток второго транзистора - с вторым выводом второго резистора, исток первого транзистора соединен с затвором и стоком второго транзистора и образует выход 7 источника опорного напряжения.Предлагаемый источник опорного напряжения описывается системой ураннений; ц- ц - разность...

Номер патента: 1203594

Опубликовано: 07.01.1986

Авторы: Ильюшенков, Макаров, Мещанов, Телицын

МПК: G11C 8/10

Метки: дешифратор, мдп-транзисторах

...6 связи выбранного элемента 1 дешифратора конденсатора 17 произойдет уменьшение напряжения на затворах транзисторов 6 связи на величину ЛЬ=-К(Е - Б.р.), где К - коэффициент деления смкостного делителя, а Е - 11 р - цацр, ение на затворах выходцы транзисгоров 8 в исходном состоянии. Коэффициент деления равен- суммарная емкость затвор-канал транзисторов 6 связи невыбранных элементов 1 дешифратора;- емкость затвор - канал транзистора 6 связи выбранного элемента дешифратора;-емкость конденсатора 17. При напряжении на затворах транзисторов о связи 1)(Е - (.;пор откроется транзистор 19 заряда и соединительная шина 16 дозарядится до уровня, равного Е в (1 .рЕмкость конденсатора 17 препятствует понижению напряжения на затворах...

Номер патента: 1181059

Опубликовано: 23.09.1985

Авторы: Антоневич, Забелло, Телицын

МПК: H02J 13/00

Метки: нагрузки, электрической

...формуле где Э 1- потребление электроэнергиис начала контролируемогополучаса в часы максимумовнагрузки энергосистемы, 55Сщ, - время, прошедшее с началаполучаса;0,5- 30 - минутный отрезок времени. Блок 15 определения необходимойрегулируемой мощности Рч по сигналус таймера 21 определяет разностьмежду значениями текущей мощности,поступающей с блока 17, и возможноймощности, поступающей с блока 16,Значение. необходимой регулируемой мощности Р со своим знаком поступает на первые входы блока 14 рассогласования, на вторые входы которого посгупает значение величины отключенной мощности Рс сумматора 10 блока 6, Блок 14 рассогласования представляет собой обычный комбинационный сумматор, выполняющий функции определения разности АР,др = Рн - Р 01...

Номер патента: 1155634

Опубликовано: 15.05.1985

Авторы: Королев, Румянцев, Степанов, Телицын, Шутов

МПК: D01H 5/50

Метки: валиков, вытяжного, нагрузки, нажимных, прибора, текстильной

...чертеже изображена общая схема приспособления.Приспособление содержит рычагнагрузки 1 с установленными на немподпружиненными седелками 2 и нажимными валиками 3. Для создания тре Збуемой нагрузки в режиме силовогозамыкания рифленых цилиндров 4 инажимных валиков 3 служат пружинасжатия 5 и регулировочные винты 6.Для силового замыкания рифленых цилиндров и нажимных вали-ов служитмеханизм замка, который содержитэксцентрик 7 с ручкой управления 8,установленный на рычаге нагрузкиК эксцентрику 7 подсоединен захват9, связанный с кронштейном 10 длясилового замыкания нажимных валикови рифленых цилиндров посредствомподпруясяненного пружиной 11 штока12, установленного на кронштейне 10. ЗОЗахват 9 связан со штоком с помощью серьги 13. Для...

Номер патента: 1112484

Опубликовано: 07.09.1984

Авторы: Герих, Постолатий, Телицын, Штробель

МПК: H02J 3/06

Метки: трехфазный, фазорегулятор

...попарно на каждом стержне магнитной системы, снабжен шестью дополнительными обмотками, три из которых рабочие,а три - регул ировочные, соединенными последовательно-встречно в замкнутый шестиугольник и размещенными попарно на разных стержнях магнитной системы, причемначала одноименных обмоток каждого стержня соединены с другими обмотками разныхфаз стержней,На фиг. 1 изображена схема соединенияобмоток устройства для регулирования на 5 10 15 20 25 30 35 40пряжения, совмещенная с векторной диаграммой напряжений; на фиг. 2 - разме.щенке обмоток на магнитной системе уст.ройства.Устройство трехфазного фазорегуляторасодержит трехстержневую магнитную сис.тему 1 и шесть обмоток с одинаковымчисломвитков, соединенных последовательновстречно в...

Номер патента: 1091327

Опубликовано: 07.05.1984

Авторы: Макаров, Мещанов, Телицын

МПК: H03K 5/13

Метки: импульсов, формирователь

...включения подключен к второй управляющей входной шине, затвор транзистора вьнслючения подключен к третьей управляющей входной шине, а исток транзистора30 выключения соединен с общей шиной, при этом сток транзистора включения соединен с шиной питания.На фиг.1 представлена принципиальная схема предлагаемого Формирова,еля, на фиг.2 - временные диаграммы работы Формирователя. Формирователь импульсов содержит блок задержки, бутстрепный узел и выходной каскад, включающий первый 1 и второй 2 выходные транзисторы, у которых исток первого выходного транзистора 1 соединен со стоком второго выходного транзистора 2 и подключен к выходной шине 3 Формирователя. 45 Бутстрепный узел содержит конденсатор 4 и транзисторы ключевой 5, предзаряда 6,...

Номер патента: 1084889

Опубликовано: 07.04.1984

Авторы: Ильюшенков, Макаров, Мещанов, Телицын

МПК: G11C 7/06

Метки: считывания, усилитель

...транзисторов, балансный транзистор,исток которого соединен с истоком первогонагрузочного транзистора, сток - с истоком второго нагрузочного транзистора, а затвор - с затворами нагрузочных транзисторов и второй шиной управления, конденсаторы, транзисторы регенерации, затворы кото.рых объединены и подключены к третьей шине управления, а истоки соединены с однимиобкладками конденсаторов, другие обкладки которых подключены к четвертои шине управления, введены четыре разделяющих транзистора, причем истоки первого и второго разделяющих транзисторов подключенык стоку первого переключающего транзистора, а истоки третьего и четвертого разделяющих транзисторов подключены к стоку второго переключающего транзистора, стоки первого и...

Номер патента: 1046837

Опубликовано: 07.10.1983

Авторы: Герих, Телицын, Штробель

МПК: H02J 3/00

Метки: варианты, ее, линия, переменного, трехфазная, электропередачи

...сближенных Фаэ в зависимости от передаваемой мощности; на фиг. 2 - схема подключения фаз линии с фиксированным Фаэо" вым сдвигом между векторами напряжений сближенных фаз 120 и 240 фк шинам передающей и приемной системы и их перестановки для изменения угла фазового сдвига.В двухцепной линии электропередачи со сближенными одноименными.фазами (фиг.1) фазы первой цепи .А, В , Сподсоединены непосредственно к шинам А, В," С передающей системы.1, а фазы второй цепи А", Вф С " подсоединены к шинам А, В, С передающей системы 1 через фазосдвигающее устройство,2.На расстояниях 1/4 длины линии В от ее начала и конца установлены фазосдвигающие устройства 3 и 4,включенные в рассечку первой цеди.10 В конце линии электропередачи фазы А,В, С...

Номер патента: 982082

Опубликовано: 15.12.1982

Авторы: Мещанов, Телицын

МПК: G11C 11/407

Метки: динамической, информации, памяти, считывания

...входов схемы включения усилителей считывания к вторым концамсловарных шин опорных элементов. Такоеподключение автоматически делаетзадержку вклюцения схемы включенияусилителей считывания равнойвремени распространения сигнала по словарной шине,словарной шины опорных элементов, а выход соединен с: входами управления усилителей считывания.Перед началом считывания устройство выводится в исходное состояние. При этом включен блок предзаряда, й через входы предзаряда разрядные шины заряжаются до одинакового уровня напряжения, в опорных элементах устанавливается опорный уровень напряжения, и ключи дешифратора строк приводятся в открытое состояние. После этого блок предзаряда выключается включается дешифратор строк, и все ключи дешифратора...
