Вычислительной

Номер патента: 439061

Опубликовано: 05.08.1974

Авторы: Артюх, Вычислительной, Загурский, Институт

МПК: H03K 3/315

Метки: диоде, релаксатор, туннельном

...подключен эмиттер транзистора 6, коллектор которого соединен с общей шиной непосредственно, а база - через резистор 7,Работает релаксатор следующим образом.Входяой сигнал с,крутым фронтом диффереицируется цепочкой из конденсатора 1,и резистора 2. Продиффервнцированный сигнал запускает туннельный диод 5, который переключается в вьесоковольтное состояние и, запирая диомед 4, переключает ток в цепи тран 5 зистора 6.В силу эффекта модуляции сопротивлениявыходной цепи транзистора 6 амплитуда импульса напряжения на туннельном диоде 5 и наорузочная способность релаксатора по 10 выходу определяются резистором 3, В начальный момент,переключения ответвление тока в цепь транзистора 6 незначительно. Это объясняется большим сопротивлением хронирующей...

Номер патента: 434475

Опубликовано: 30.06.1974

Авторы: Вычислительной, Институт, Маркелов, Пирогов

МПК: G11B 27/36

Метки: записи, механической

...же выходу блока ввода подклочена схема 8 контроля достоверности, а к Второму входу схемы управления подключена схема 9 фиксации начала записи, В устройстве также использованы лампочки 10 и 11, диск 12, планшайба 13 и флажок 14, перекрывающий свет от лампочки 11 па фотоприемник, установленный в схеме фиксации (на чертеже не показан).Перед записью информации на диск составляется программа записи, представляющая последовательность полного набора символов, которые необходимо записать. Далее о этой программе в соответствии с выбранным кодом ИЗГОТОВЛИЕТСя ПроаЕЖуТОЧНЫЙ НОСИТЕЛт. Прамежуточный носитель вставля тся в блок 1 ВВода. При Вращении планшайоы флажок пересекает луч источника света, и схема 9 вырабатывает сигнал, поступающий на схему 7...

Номер патента: 433476

Опубликовано: 25.06.1974

Авторы: Вычислительной, Институт

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...АССАС + АСДЛВВ +АВЭ + АВЭ 3, В=О АСС+АР +АРАВП+ АВР А+С+ 0 4 В=1 5. С=О АВ + АВ + АЭАВ + АВ + В)А ВС+А ВС+А ВСА ВСАВ + ЛСС+АР А+В 6. С=1 7.0 =0 АВ+АС+ВСАВ.З АС 8.0= 1 9. А=-В АЭ+ АС АВ + ВР+ ВР А 9 + В 0+ ВЭ А+ В+Р 10, А=С АС+ ВС+ АВСАВ+ АЭ+ АВ 0АВС + АВС + АВС 11. А=-0 АС + ВС В 12. В=С АС+ АВАВ АСВС 13. В =9 АС+АВ+ВС+АВС А+В+С 14, С=О Устройство содержит входы 1,2,3 и 4 для подачи переменных. Элементы НЕ 5-8, элементы И 9 18, элементы ИЛИ 19 и 20, диоды 21 и 22, выходы 23 и 24 выходных переменных Е и 2 со-, 5,1 2 ответственно. На выходах 23 и 24 реализуются следующие логические преобразо.вания: А+В+СА+СС+ АЭ+ АЭ433476 С +Э А=О, В=1 ВР А - -О, 0=1 В 0 А+2 А+С В=О, С=1 А В - 0,0 - 1 АС АР АВ + АВ АВ АВ АВ АВ + АВА+В АВАВ В А+В АВ А+В...

Номер патента: 414734

Опубликовано: 05.02.1974

Авторы: Вычислительной, Изо, Институт, Калнберзиньш, Карнитис, Трейс

МПК: H03M 1/48, H03M 1/50

Метки: аналого-цифровой, следящий

...полключенцые к выхолам генераторов 1 и 2.,Выхол делителя 5 подключен к счетному входу триггера 7, выход 8 делителя 6 - к олному из вхолов триггера 9, лругоц вхол которого соелинсп с выходом 10 триггера 7. Прямые выхолы 10 ц 11 триггеров 7 и 9 полключены ко вхолам первого коцъюнктора 12, инверсные выхолы 13 и 14 - ко вхолам второго конъюнктора 15. Выходы коныоцкторов 16,и 17 через лизыснктср 18 соелицецы со вхолом вентиля 19. Через вентиль 19 выход опорного генератора 1 соединен со вхолом счетчика 20 ю пульсов. К выходам 11 и 14 триггера 9 полключеи преобразователь 21 скважности в ток, выход которого соелинен с управляемым генератором 2.414734 вает искажения меанлров, поступающих навходы конъюнкторов 12 и 15,Прелмет...

Номер патента: 363194

Опубликовано: 01.01.1973

Авторы: Артюх, Вычислительной, Готлиб, Загурский

МПК: H03K 17/28, H03K 5/13

Метки: всесоюзная, плтгет1ш-тгш

...снимается с туннельного диода 2.Исходным для бцстабцльцой ячейки является нулевое состояние. Прц этом напряжение на туннельном диоде 3 мало, через этот диод резистор 4 и резистор 7 протекает ток. Напряжение на базе транзистора 1 релаксатора мало для переключения туннельного диода 2, находящегося в нулевом состоянии.Входной импульс, поступающий через диод 8 на тунцельный диод 3, переводит бистабильную ячейку в единичное состояние. При этом напряжение на туннельном диоде т и на аноде разделительного диода 9 скачком возрастает.л 9 переходит в цепроводящее состояние, и т анее протекавший через него, переклю363194 Состагп тель Г. Челейаракова Текред Т. Ускова Корректоры Е. Сапунова и Л. Новожилов Редактор аказ 988 Изд.54 Тираж 404 Подписи...

Номер патента: 399820

Опубликовано: 01.01.1973

Авторы: Бейнер, Вычислительной, Херманис

МПК: G04F 10/04

Метки: времени, задержки, измеритель, линий, передачи, сигналов, цифровой

...измеритель времени задержки лишний основан на измерении,временного интервала,по отраженному сигналу и содержит источник испытательного сигнала, соединенный с четырехполюсником с измеряемой линией, а также последовательно соединенные генератор импульсов счета, потенциально-импульсную схему совпадения и счетчик с цифровой ингддикацией, Способ, лежащий в основе ,известного измерителя, имеет методическую ,погрешность, зависящую от крутизны фронта испытательного сигнала.Целью изобретения является повышение точности измерения времени задержек линии передачи,,Эта цель достигается тем, что в измеритель введены последовательно соединенные рслаксационный стробоскопичеокцй преобразователь, трехкратньсй дцфференциатор н триггер со счетным...

Номер патента: 394776

Опубликовано: 01.01.1973

Авторы: Вычислительной, Зибинь

МПК: G09G 3/10

Метки: индикации, цифровой

...пряжения противоположны: ця входе 9 - 1,а на входе 10 - 0, транзистор 2 заперт, транзистор,3 открыт и горит цифра 1. Ток 1 оллскторд 1) тякогг схеме Определяется 20 напряжением цд делителе 6 и эмиттсрцым резистором 4. 055 лишь незначительно зависит от параметров триода. Выбором соответствующих величин элементов 4, 6 и 7 можно установить нсобходггмый ток го;гггскторя, равный 25 току индикации. Разброс цаиряжсция горениялампы 1 в этой схеме приводит и ссн)твстстВугощекгу разбросу цяггря)ксггц 51 г;О,лсктор -- база открытОГО транзистора, ОдцякО коллег- торный ток триодд весьма слабо здвисит от 30 коллскториого напряжения.Корректор Е. Хмеле Стр едакт зд. М 877 Тираж 647 осударственного комитета Совета Министров по делам изобретений и...

Номер патента: 383033

Опубликовано: 01.01.1973

Авторы: База, Возникающее, Выходе, Вычислительной, Держит, Дополнительный, Замыкани, Запирает, Защитный, Может, Надежность, Напр, Обеспечение, Ове, Олннтес, Подключенным, Пока, Полупроводникового, Практически, Предлагаемое, При, Регулирующий, Резистор, Содержащие, Средств, Схема, Так, Ток, Транзистор, Устройство, Чем, Что, Электровакуумных, Эталонный

МПК: G05F 1/571

Метки: за, защитой, коротких, наиряжнния, пкакик1, пост05шного, стабилизатор

...СССР по деламраж 780 ПИ Государственного комитета Совета Министризобретений и открытийМосква, Ж, Раушская наб., д. 4/5 Богодуховская типография Предмет изобретения Стабилизатор постоянного напряжения с защитой от коротких замыканий, содержащий регулирующий и защитный транзисторы, эталонный и дополнительный источники питания, отличающийся тем, что, с целью повышения надежности защиты и обеспечения автоматического включения стабилизатора при устранении короткого замыкания, на выходе стабилизатора параллельно нагрузке последовательно включены полупроводниковый диод, резистор и дополнительный источник питания с 5 внутренним отводом, подключенным к эмиттеру загцитного транзистора, база которого подсоединена к общей точке резистора и...

Номер патента: 358770

Опубликовано: 01.01.1972

Авторы: Вычислительной, Институт

МПК: H03K 3/57

Метки: стробоскопический

...лиол цс переключается в состояние ысокого напряжения, ц по окончании строб- импульса рабочая точка ца вольтампсрной характеристике данного лцола зан 1 гмает исходцос;оложсццс ца первой туннельной ветви.Это значит, что ца соответствующем выходе 10 цли 11 сьсма сигнала в случае непсреключс:1 я лиола 4 1 ли 7 имеется нцзкий уровень ц а ц р 51 ж си яГрц постоянном пороге срабатывания лиола 4 или 7 и цсизмсццой величине стробируюцих импульсов уровень ыходиого цацряжси 1 я лцола (ыхолы 10, 11) цо окончании стробцм 1 тульс 1, таким образом, определяет соог:ошсцис между мп 1 овеццым значением сцп 1 ала ца выхолах и управляющим цапряжцисм (входы я, г). Это соотношение мстацавлцвается ца соответствующем диоле. Слелоатсльцо, црц счпывациц...

Номер патента: 357850

Опубликовано: 01.01.1972

Авторы: Билинский, Вычислительной, Институт, Немировский, Трейс

МПК: G04F 10/04

Метки: временных, измеритель, параметров, цифровой

...герц, модулирующий частоту генератора 7 квазислучайных импульсов.Кроме этого, устройство содержит формирователь 10 стробимпульсов, счетчик 11 цифрового индикатора результата измерения, масштабный счетчик 12, двухстабильный триггер 13, единичный вход которого соединен с выходом масштабного счетчика 12, кнопку 14, предназначеннусо для сброса триггеров счетчиков 11 и 12 и кнопку 15 - пусковую.Работа устройства заключается в следую357850 Типография, пр. Сапунова а двухстабильный триггер 13 находится в состоянии 1 и своим выходным потенциалом запирает генератор 7. Генератор 1 импульсов базы времени работает в автоколебательном режиме, и поэтому на четырехполюсник 2 периодически поступают тест-сигналы. Эти же импульсы поступают на вентиль 8,...

Номер патента: 354586

Опубликовано: 01.01.1972

Авторы: Вычислительной, Иститут

МПК: H03K 23/80

Метки: двоичный, реверсивный, счетчик

...диода) при единичном состоянии триггера 1 и примерно равной нулю, при ну левом его положении. Входной импульс положительнон подярности меняет на противоположное состояние триггера 1 и одновременно переключает ток диода 2,в базу транзистора 7. Очевидно, что при предшествую щем единичном состоянии триггера переключаемый ток отнооительно велик и вызывает срабатывание диода 8, а прои нулевом предшествующем,положении он мал и диод не срабатывает. Таким образом, яа выхо де 10 образуется импульс переноса, соответствующий смене состояния триггера с единичного в нулевое. Импульс переноса усидели за счет усилительных свойств релаксатора и нормиро 1 ван по, форме благода- ЗО ря транзистору 9 обратной связи,354386 Предмет изобретения Составитель...

Номер патента: 350183

Опубликовано: 01.01.1972

Авторы: Вычислительной, Зибинь, Институт

МПК: H03K 3/29

Метки: многостабильный, триггер

...состояний, построенные на инвертирующих,пороговых элементах. В них выход каж дога каскада соединен со входами всех остальных. При увеличении числа каскадов такие схемы становятся чрезмерно сложными, так как возрастает число связей между каскадами. С увеличением числа входов усложняются 10 также и поротовые элементы. Чем больше пороговый уровень, тем меньше допустимые пределы питающих напряжений и параметров деталей каскада.Цель изобретения - упрощение схемы и 15 увеличение числа, возможных устойчивых состояний.Это достигается тем, что в предложенном устройстве использованы неинвертирующие трехвходовые мажоритарные элементы, кото рые соединены между, собой в определенном порядке, т. е. выход К-го элемента соединен со входом...

Номер патента: 350048

Опубликовано: 01.01.1972

Авторы: Артюх, Вычислительной, Загурский, Латвийской

МПК: G11C 19/28

Метки: регистр, сдвигапйтен

...А. Камышникова Корректор В. Жолудева аказ 3552/1 О Изд.1459 Тираж 406 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4,5 2Типография, пр. Сапунов польного диода 6, необходим для работы схемы. Ток, протекающий через резистор 4 и коллекторно-базовый переход транзистора 7, обеспечивает накопление заряда в базе транзистора 7 за время хранения единичного состояния в ячейке регистра. Г 1 оскольку величина его обычно незначительна 1 несколько десятых долей миллиампера), то нагрузка диода 1 невелика, поэтому обеспечивает сохранение почти полной величины потснциального сигнала на диоде , практически отсутствует влияние нагрузки на режим работы бнстабильной ячейки на диоде 1 и...

Номер патента: 347903

Опубликовано: 01.01.1972

Авторы: Вычислительной, Институт

МПК: H03K 5/13

Метки: стробоскопический

...вырабатывается компенсирующее напряжениецие. Это напряжение поступает ца дискриминатор и смещает фазу срабатывания дискриминатора, в результате чего дискриминатор срабатывает позже момента прихода сигнала от линии задержки. Это вызывает умецыцецие напряжения ца выходе блока т ц далее изменение фазы срабатывания дискриминатора в ооратную сторону.347903 аказ 385/1550раж 406ЦНИИПИ Коьи открытии прМосква, Ж При подаче на вход дискриминатора исследуемого сигнала дискриминатор срабатывает через некоторое время. Сигнал с выхода дискриминатора поступает в блок фазовой подстройки раньше сигнала от линии задержки. В результате этого на выходе блока напряжение уменьшается до такого значения, ,при котором сигнал с вьвхода дискриминато ра поступает...

Номер патента: 333603

Опубликовано: 01.01.1972

Авторы: Артюх, Вычислительной, Институт

МПК: G11C 11/38

Метки: ассоциативный, запоминающий, элемент

...дакт Заказ 1004/15 Изд. ЛЪ 400 Тираж 448 ПодписноеЦНИИПР 1 Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 45 р. Сапунов ипография,таким образом (либо введены соответствующие источники смещения), что в режиме хранения ток протекает только через диоды б и 9 и соответствующие разрядные шины 8 и 10.При опросе нулем по шине 8 подается импульс отрицательной полярности; диод б закрывается, и ток туннельного диода 1 переключается на шину слова 5. В этом случае переключаемый ток мал по величине и может рассматриваться как ток помехи. Амплитуда сигнала опроса практически не влияет на устойчивость хранения информации и на уровень переключаемого тока.2. При опросе единицей по шине 10 подается...

Номер патента: 326550

Опубликовано: 01.01.1972

Авторы: Вычислительной, Институт

МПК: G05B 13/02

Метки: многоканальный, оптимизатор, статистический

...каналов оптимизации рассмотрим работу предлагаемого статистического оптимизатора на примере одного канала, показанного на фиг, 1, Пусть на Лг-ном шаге поиска по команде, поступающей из блока команд 4, генератор случайных сигналов 3 вырабатывает импульс Ц(Ь)а(Ь), знак которого (1 гг) случаен, а амплитуда а(Ь) определяется блоком 2 в соответствии с результативностью предыдущего (Лг - 1) -го шага. Этот иъгпульс воздействует на вход исполнительного механизма б, который изменяет соответствующнй параметр Хг в блоке 7. На остальные (и - 1) параметров блока 7 одновременно воздействуют аналогинчым образом (и - 1) исполнительных механизмов, управляемые соответствующими генераторами случайчости. В результате изменения параметров изменяется...

Номер патента: 319076

Опубликовано: 01.01.1971

Авторы: Вычислительной, Институт

МПК: H03K 19/21

Метки: 319076

...на входы 1 и 2 поданы сигналы А=1и В=О, то при отрицательном уровне навходе 1 через транзистор 4 и диод б протекает ток, При этом основной ток протекаетчерез коллекторную цепь транзистора 4, а вбазовую цепь его ответвляется ток, равный(1 - ао) 1. Поскольку величина коэффициентаусиления по току ао)0,98, то базовый токпренебрежимо мал, Транзистор 5 заперт падением напряжения на транзисторе 4 и диодеб, так как база его подключена к эмиттерутранзистора 4, на который подан отрицательный входной сигнал, Напряжением на диод б,на который подано смещение в прямом направлении, открывается транзистор 7, эмиттерным током которого создается смещениетуннельного диода 8 в сторону порога срабатывания. Под воздействием импульсного сигнала по входу 3...

Номер патента: 315284

Опубликовано: 01.01.1971

Авторы: Вычислительной, Институт, Херманис

МПК: H03K 4/08

Метки: пилообразного, формирователь

...конденсатор б. К накопительному конденсатору присоединено разрядное 3устройство 7, имеющее два входа, которые подсоединены к выходам час ированных импульсных генерат 1 ходом устройства является вы ющей цепи,Формирователь работает следующим образом.Частоты генерации частотностабилизированных импульсов генераторов 1 и 2 подбираются близкими с таким расчетом, чтобы частота биений, которая определяет частоту следования пилообразных импульсов, была Ка три-четыре порядка ниже. Выходные импульсы частотностабилизированных импульсных генераторов (фиг. 2 а, 2 б) управляют состоянием триггера 3, на выходе которого образуется последовательность прямоугольных импульсов линейно нарастающей (или убывающей) длительности (фиг, 2 в), Усреднением...

Номер патента: 314145

Опубликовано: 01.01.1971

Авторы: Билинский, Вычислительной, Грудулис, Институт

МПК: G01R 17/04

Метки: напряжений, периодического, сравнения

...КСцепи, так как в данном случае значительно увелпчиваегся сопротивление.На чертеже показана принципиальная схема устройства.да База транзистора н314145 ЗО о 0 Сос гавптеТекрс( Л. Рсдакгор С. 1 ги(кона Тираж 473и открытий ирн Совеушская наб., д. 4/5 аа Мо 1222 ио( ивобретсни осипа, )К-З 5, Р(33 6841 ИИПИ 1(,с(катета по Поиписно министров СССР(Ж:астиаг ипографпл 3как источник тока, подключена к делителю напряжения, а к эмиттеру этого транзистора подключен конденсатор 2, времязадающей КС-цепи. К другому выводу конденсатора подключен резистор 3 КС-цепи и база транзистора 4, используемого в качестве эмиттерного повторителя, туннельный диод 5 через резистор б - к эмиттеру транзистора 1, транзистор 7 через первичную обмотку выходного...

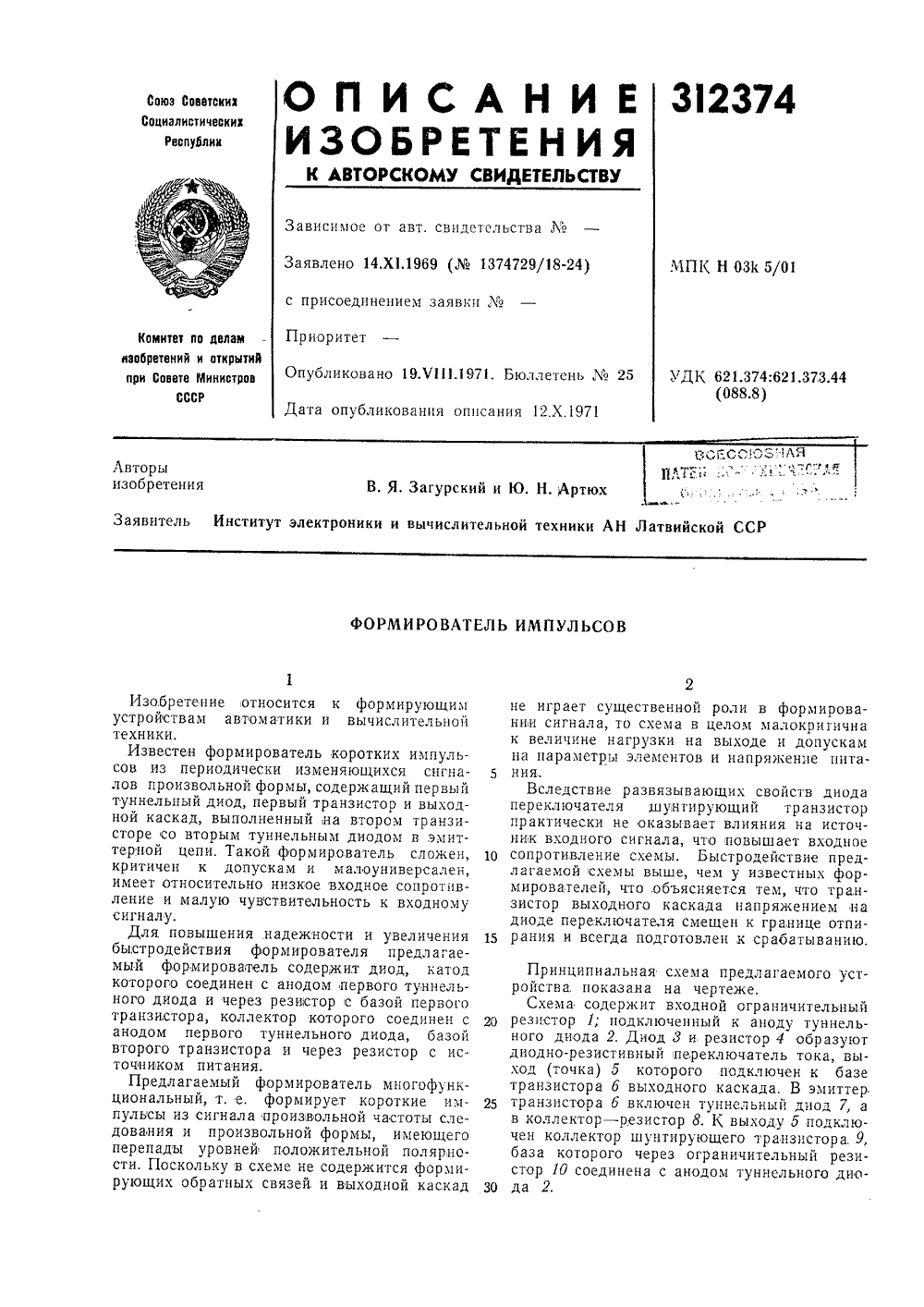

Номер патента: 312374

Опубликовано: 01.01.1971

Авторы: Вычислительной, Институт, Плте

МПК: H03K 5/01

Метки: импульсов, формирователь

...Диод 3 и резистор 4 образуют диодно-резистивный переключатель тока, выход (точка) 5 которого подключен к базе транзистора б выходного каскада. В эмиттер 25 транзистора б включен туннельный диод 7, ав коллектор - резистор 8. К выходу 5 подключен коллектор шунтирующего транзистора. 9, база которого через ограничительный резистор 10 соединена с анодом туннельного дио- ЗО да 2.. Смирягина Текред Л, Л. Евдоно Н. Зими рек едакто Заказ 2760/11 Изд.1139 Тираж 473 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 шографя, .р. Сап 1 спзна При отсутствии, сигнала на входе туннельный диод 2 находится в низковольтном состоянии (рабочая точка на первой восходящей ветви характеристики...

Номер патента: 310273

Опубликовано: 01.01.1971

Авторы: Атен, Вычислительной, Институт, Круминьш, Херманис

МПК: G06K 9/78

Метки: графического, заданного, обнаружения, образа

...Г,Считьвание изображений исследуемой области в предлагаемом устройстве осуществляет телевизионная передающая камера25(фиг. 1), напротив объектива которой расдоложена исследуемая область 2. К телевизионной передающей камере подключено программное устройство 3, которое после каждого кадра развертки подает напряжение сдвига ЗО по Х и Р осям в цепи передающей камеры 1..2 Выход передающей камеры подключен кблоку 4 переключения позитива на негатив,ца выходе которого получается видеосигнал,соответствующий позитивному или негативному изображению исследуемой области в зависимости от команд программного устройствао, подаваемых на блок 4. Выход блока переключения позитива на негатив подключен квидеоконтрольному устройству б.Видеоконтрольное...

Номер патента: 309462

Опубликовано: 01.01.1971

Авторы: Артюх, Баумс, Вычислительной, Загурский, Институт

МПК: H03K 19/10

Метки: логический, универсальный, элемент

...состояния аналогичного элемента и не могут быть источником стробирующих сигналов. Поскольку стробирующий импульс для известной схемы не является логической переменной, а лишь определяет такты работы устройства, то построение асинхронных устройств на его основе исключено. В известном элементе параметры импульсного сигнала на выходе зависят от параметров стробирующего сигнала. Поскольку для сравнительно сложных систем с значительным числом элементов обеспечить стабильность стробирующих импульсов сложно, то надежность работы таких систем снижается.В известном элементе затруднено его согласование с другими элементами устройств, по скольку кодовый вход установки 1 не содержит элементов развязки и может управляться только источниками...

Номер патента: 309447

Опубликовано: 01.01.1971

Авторы: Вычислительной, Еоо, Институт, Карнитис

МПК: H03J 5/14

Метки: автоматической, настройки, шаговой

...часто отсутствуют необходимые выводы и неизбежны механические неточности изготовления.Цель изобретения - устранение ост расстройки и упрощение подключения та настройки к настраиваемым свя контурам.Это достигается индуктивным подсоединением к настраиваемым контурам специальны измерительных контуров. Настройка осуществляется путем использования вносимых настраиваемыми контурами в измерительные контуры активных и реактивных сопротивлений.Схема предлагаемого устройства изображена на чертеже.Настраиваемые связан 1 и 2 с конденсатором связи 3 связаны 2с измерительными контурами 4 и б, к которым через резисторы 6 и 7 коммутатор 8 поочередно подключает генератор 9. К резисторам подключены индикаторы фазы 10 и 11, которые через блоки управления...

Номер патента: 305588

Опубликовано: 01.01.1971

Авторы: Вычислительной, Институт

МПК: H03K 19/20

Метки: быстродействующий, логический, не-или, элемент

...чувствительность, и следовательцо, цадежцая работа бистабильпой схемы.Напряжецие отпирания коллекторцо-базового перехода транзистора всегда больше, чем падение напряжения ца цакопительцом диоде, Поэтому режимы насыщения его исключаются, что обусловливает высокое быстродействие,Приходящий по входу 9 отрицательный импульс воздействует ца базу транзистора, запирая его, и ца цакопительцый диод, рассасывая накопленный в его базе заряд. Так как туццельцый диод уже был выведен за обласгь пика вольт-амперцой характеристики, а сопротивление накопительного диода прецебрежимо мало в момент рассасывания пакопптельцого заряда, то задеркка срабатывания выходцого туннельного диода 7 является в прицципе минимально возможной для гибридных схем...

Номер патента: 302850

Опубликовано: 01.01.1971

Авторы: Вычислительной, Институт

МПК: H04N 3/223

Метки: патентно-техйнчепшбиблиотекан, подвысоцкая

...на триггер 5, вызывает линейный заряд устройства 6 от источника отрицательного напряжения Еь а следующий строчной синхроимпульс, перебрасывая триггер 5, прекращает заряд у стройства 6.аким образом, максимальное отрицательное напряжение на зарядном устройстве в каждой строке будет пропорционально расстоянию в этой строке между краем растра и волоконно-оптической линией.На время невидимой части кадра и время обратного хода луча по кадру генератор гасящих импульсов сбрасывает и запирает зарядное устройство 6. Таким образом, огибающая выходного сигнала устройства 6 будет пропорциональна геометрическим искажениям растра по вертикали в месте установки волоконно-оптической линии 2.Блок 10 выделения максимума выделяет величину максимального...

Номер патента: 292172

Опубликовано: 01.01.1971

Авторы: Вычислительной, Гришаков, Гусев, Лозовой, Судаков

МПК: G06J 3/00

Метки: измеритель, сигналов, стробоскопический, цифровой

...разность у(1;) =х(1;) - хо, которая принимается за истинное значение сигнала в момент 1=1;. Значение сигнала в момент 1=0 принимается за нулевой входнойуровень,Для повышения точности измерений, а именно для уменьшения случайных погрешностей,устройство проводит многократные измерениямгновенного значения сигнала в один и тот жемомент времени, с последующим усреднением20 результатов у,(1,) по 1, 16, 32, 64 и 128 замерам, т, е. вычисляет среднее значение у (1,) поформуле1Ю 5 У;У 1где Л - число замеров.Для того чтобы иметь более полное представление об измеряемой величине, необходимо знать, кроме среднего значения, также ЗОсреднее отклонение Лу(1;). По величине среднего отклонения можно определить интервалдоверительности при...

Номер патента: 271917

Опубликовано: 01.01.1970

Авторы: Вычислительной, Институт, Чапенко, Ялтевш

МПК: H03M 1/46

Метки: код

...вход схемы 21 соединен с единичным выходом триггера 4, импульсный вход ее - с выходом вентиля 8.Схемы управления триггером любого разряда, за исключением младшего, идентичны. Например, триггер 3 управляется с помощью схемы 14, 18, 19, триггер 2 - с помощью схем 13, 1 б, 17. Единичный вход управляющегогр 1 иггера 22 соединен со входом 23 начало преобразования,Устройство индикации окончания ляееОбаазвания состоит из триггера 24, двух кипи-.реле 25 и 26, собирательной схемы 27 и дифференцирующей цепочки 28. Выход схемы 10 соединен со счетным, входом триггера 24. Единичный выход последнего подключен к кипп-реле 25, нулевой выход триггера 24 соединен с кипп-реле 26 причем кипи-реле 25 и 26 представляют собой ждущие...

Номер патента: 269297

Опубликовано: 01.01.1970

Авторы: Вычислительной, Институт

МПК: G01R 31/28

Метки: блйотекд, г-в, пелипейкоои

...также с высокой точностью при значительном токе нагрузки.На чертеже дана схема реалцзаццц предла гаемого способа проверки пороговых схем,например цифровых интегральных микросхем И - НЕ типов ДТ 7 ц ТТ.7.На вход И интегральной схемы 1 пз задатчика входных сигналов 2 подают сигнал логической 1, при этом на выходе проверяемой схемы будет сигнал логического 0, определяемый остаточным напряжением участка коллектор-эмцттер выходного транзистора. Если теперь в коллекторную цепь откры того транзистора от отдельного источника 3через измерительное устройство 4 задавать возрастающий ток (аналогично тому, как через этот транзистор протекают входные токи других интегральных схем, прц включении пх 25 входов на выход данной интегральной...

Номер патента: 266945

Опубликовано: 01.01.1970

Авторы: Вител, Вычислительной, Пелипейко

МПК: G01R 31/28, G01R 31/3177

Метки: нагрузочной, пороговых, снособности, схем

...схем, так как точная25 фиксация порогового уровня напряжения является более простой технической задачей,чем точное задание нагружающего напряжения,На чертеже приведена30 блок-схема предлагаемого ус266945 Составитель В. А. Комаровдактор Н. Вирко Текред Т. П. Курилко Корректор М, П. Ромашова каз 1740/13 Тираж 4801 ИИПИ Комитета по делам изобретений и открытий при Совете ММосква, Ж-З 5, Раушская наб., д. 4,5 Подписноестров СССР ипо, пр. Сапунова,выхода задатчика 1 входных сигналов через коммутатор 2 на входы проверяемой пороговой логической схемы 3 подаются сигналы, вводящие ее в исходное положение, при котором на выходе устанавливается сигнал 5 логического О. Тактовый генератор 4 по команде блока б управления производит запуск...

Номер патента: 262170

Опубликовано: 01.01.1970

Авторы: Артюх, Вычислительной, Загурский, Латвийской

МПК: H03K 19/08

Метки: «вентиль-запрет», импульсно-потенциальный, логический, элемент

...полярности.25 Поскольку при этом обращенный диод смещен на диффузионную ветвь, то вследствиенелинейности его вольтамперной характеристики напряжения в точках 9 и 10 оказываются малозависимыми от изменения величины30 источника смещения +Е, Под воздействием262170 Предмет изобретения оставитель А. Федорова Техред Л. Я. Левина Корректор В. В. Комаров Редакт Ди бобе аказ .1296/6 Тираж 500 Подписно 11 ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова,3установившихся напряжений в точках 9 и 1 О диод 4 смещается в обратном, а диод б - в прямом направлениях. При протекании тока через прямосмещенныи переход диода б в его базе накапливается заряд неосновных...
