Номер патента: 1361710

Опубликовано: 23.12.1987

Авторы: Белый, Левицкий, Осипов, Юзевич

МПК: H03M 1/02

Метки: аналого-цифровой, реверсивный

...Усилитель 6 начинает выполнять функции преобразователя ток - напряжение, диоды 3 запираются нулевым потенциалом, а компаратор 2 исключается из работы устройства. С помощью коммутатора 5 от входов ЦАП 1 отключаются выходы регистра 4 последовательных приближений и подключаются выходы регистра 13. Коммутатор 11кодов отключает от входов регистра13 выходы регистра 4 последовательных приближений и подключает к нимшину 12 устройства, а также вход 21.По сигналу запуска, поступающему на вход 23, входной цифровой код, присутствующий на шине 12, записывается в регистр 13 и через коммутатор 5 поступает на входы ЦАП 1, который преобразует код в ток 1. ДалееНа 1этот ток преобразуется с помощью усилителя 6 и резистора 8 в напряжение, которое...

Номер патента: 1339656

Опубликовано: 23.09.1987

Авторы: Дорош, Матвийкив, Юзевич

МПК: G11C 11/40

Метки: памяти, элемент

...проводящую область 3, которая 20образует перемычку, Третья проводящаяобласть 3 (перемычка). выполнена ввиде пленки иэ несмачивающего поверхность кремниевой подложки 1 материала, например легкоплавких припоев,индиевого припоя, а также других материалов, несмачивавающих кремниевуюподложку 1, нанесенных вакуумнымнапылением на поверхность кремниевойподложки 1. Область 3 электрически 30связана с Областями 2, которые изолированы друг от друга,Программирование осуществляетсяследующим образом,При подаче импульса тока плавкаяперемычка - область 3 переходит в жидкое состояние и за счет несмачиваемости поверхности кремниевой подложки 1 собирается на контактныхплощадках - областях 2, которые планкая перемычка (область 3)...

Номер патента: 1280403

Опубликовано: 30.12.1986

Авторы: Белый, Левицкий, Осипов, Юзевич

МПК: G06G 7/26

Метки: аналоговый, многоканальный, функциональный

...вход 12 запуска преобразователя.Многоканальный функциональныйпреобразователь работает следующимобразом.Перед началом работы на вход 12 поступает сигнал начальной установки и через элемент ИЛИ 9 устанавливает блоки линейной развертки и триггеров 1 и 7 соответственно в исходное состояние. По окончании этого сигнала начинается цикл преобразования,На входы преобразователя, соединенные с первыми входами элементов 4; сравнения, подаются входные сигналы, Блок 1 линейной развертки начинает формировать пилообразный сигнал с минимального значения диапазона40 изменения входных сигналов. Этот сигнал линейной развертки поступает на вторые входы элементов сравнения и на вход функционального преобразователя 2, Для обработки преобразован 45 ных...

Номер патента: 1205032

Опубликовано: 15.01.1986

Авторы: Гаврилюк, Левицкий, Старостенко, Юзевич

МПК: G01R 17/02

Метки: величин, комплексных, параметров

...соединен с общей шиной, а выход - спервым управляющим входом 13 генератора 1, Управляющий вход АЦП 4 ивторой управляющий вход 14 генератора 1 соединены с МП,Устройство для измерения парамет.25 ров комплексных величин работаетследующим образом.В исходном состоянии двухфазныйгенератор выдает два гармоническихсовершенно идентичных сигнала,которые поступают на измерительнуюсхему, состоящую из сопротивлений8 и Е Сигнал с выхода 10 поступает на образцовое сопротивление,а с выхода 9 - на измеряемое.При поступлении на второй управ 3.ляющий вход 14 генератора 1 сигналапуска от МП начинается цикл измерения е ( фиг.2 а,Т.1) . Гармоническийсигнал, искаженный комплексным40измеряемым сопротивлением, поступает на нуль-детектор. При переходеискаженного...

Номер патента: 1151946

Опубликовано: 23.04.1985

Авторы: Белый, Левицкий, Юзевич

МПК: G06F 3/05

Метки: ввода, информации

...устройства, содержит второй регистр, второй элемент ИЛИ, мультиплексор и блок регистров, входы второй и третьей групп которого и входы первой и второй групп цифроаналогового преобразователя подключены к выходам первого и второго реверсивных счетчиков соответственно выходы блока компараторов подключены к входам первого регистра и первого элемента ИЛИ, входам первых групп второго регистра и блока регистров, выходы первой, Второй и третьей групп которого подключены к Входам первой, второй и третьей групп мультиплексора, выходы которого являются выходами первой группы устройства, первый выход блока управления подключен к первым входам первого реверсивного счетчика, первого.и второго регистров, Выходы второго регистра подключены к Входам...

Номер патента: 711673

Опубликовано: 25.01.1980

Авторы: Козевич, Куприяненко, Малец, Юзевич

МПК: H03K 5/20

Метки: импульсной, последовательности, селектор

...входом элемента 5 И, аего инверсный выход - с Д-входом триггера 2.Прямой выход Д-триггера 2 соединен с треть.им входом. элемента 5 Й, а его инверсный вы-,ход с Д-входом Д-триггера 1. Логический вход зрформирователя 4 соединен через резистор кОмс, шиной питания +5 В. Выходом устройства является выход выходного элемента 5 И.Формирователь 4 импульсов является логическим многоцелевым элементом со следующи.ми логическими действиями:,. на выходе схемыформируется отрицательный импульс из отрицательного перепада на тактовом входе, если приэтом на логический вход подается высокигь потенциал. Если на логическом входе низкий по. 40тенциал, то при любом потенциале на тактовомвходе на его выходе поддерживается высокийпотенциал, а выходной...

Номер патента: 604147

Опубликовано: 25.04.1978

Авторы: Левицкий, Юзевич

МПК: H03K 13/02

Метки: импульсов, кодов, цифровых, частоту

...частоту преобразователя и , зависит только отбыстродействия применяемых полупроводниковых или других компонентов (микро, схем), принципиальной схемы сумматора,количества циклов деления и значительно меньше, чем у известного устройства. Если в известном устройстве причастоте генератора 1 МГц и погрешностиустановления частоты 0,1 время определения кода коэффициента деления, азначит и время установления новой частоты, равно 1 с , то в предлагаемомпреобразователе при той же частоте ипогрешности это время равно десяткаммикросекунд, что дает выкгрыш 191-10 фраз. Это позволяет использовать его вбыстродействующих автоматизированныхсистемах управления и контроля. Код Юг, как окончательный результат, заносится в процессе деления в регистр 3,...

Номер патента: 600585

Опубликовано: 30.03.1978

Авторы: Кролевец, Малец, Юзевич

МПК: G06K 15/20

Метки: лучевой, символов, трубки, формирования, экране, электронно

...тысяч диодов или несколько сотен логических микросхем обычной степени интеграции (300 - 400 корпусов).Использование микросхем с высокой степенью интеграции позволяет разработать генератоп символов всего на одном или нескольский институт и Кийсмйй 1 Ьт микроприбо овф;,: а600585 15гитГ Подпионо Тираж д,%34 Заказ 367/ апографин, пр. Сапунов 3роп преобразователь 5, генераторы 6 и 7 пилообразных напряжений по координатам Х и У соответственно, усилитель 8 подсвета и усилители 9 и 10 отклонения луча по координатам Х п У соответственно.Работает устройство следующим образом.На адересные шины подаются коды символа дсшифратора 3 и преобразователя 1 и далее записываются в счетчике 2 микротактов в виде кода.При подаче тактовых импульсов...

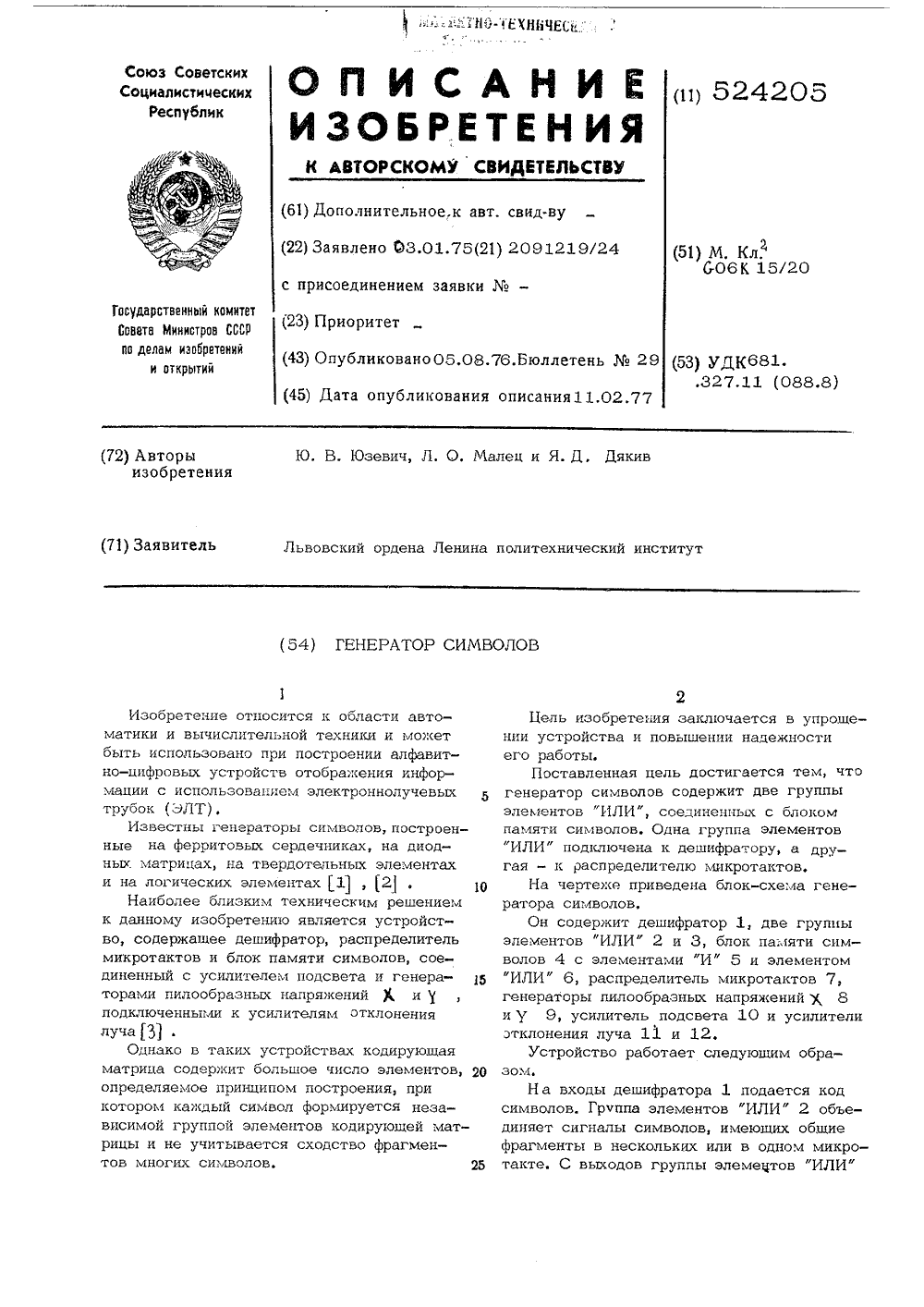

Номер патента: 524205

Опубликовано: 05.08.1976

Авторы: Дякив, Малец, Юзевич

МПК: G06K 15/20

Метки: генератор, символов

...подключена к дешифратору, а другая - к распределителю микротактов,На чертеже приведена блок-схе;ла генератора символов.Он содержит дешифратор 1, две группыэлементов "ИЛИ" 2 и 3, блок памяти символов 4 с элементами "И" 5 и эледлентомИЛИ" 6, распределитель микротактов 7,енераторы пилообразных напряжений Х 8и т 9, усилитель подсвета 10 и усилителиотклонения луча 11 и 12,Устройство работает следующим образом.524205 Формула изобретения Гюе) аи си)15 иод Составитель Г. хред И, Кова ато рректор Б, Юга дактор Л. Утехина Тираж 864 дарственного комитета Совета по делам изобретений и от 35, Москва, Ж, РаушскаяПодписноеМинистровкрытийнаб.р д, 4/5 НИИПИ Го 30 Патент", г. Ужгород, ул. Проектн лиал 2 сигналы подаются на входы элементов И" 5...

Номер патента: 480020

Опубликовано: 05.08.1975

Авторы: Дубицкий, Швецкий, Юзевич

МПК: G01R 17/00

Метки: фиксатор

...сигналов.Работа устройства складывается из двух этапов, На первом этапе ключи 3, 12 замкнуты, ключ 10 разомкнут. На втором этапе ключи 3, 12 разомкнуты, ключ 10 замкнут. При замкнутых ключах 3, 12 и разомкнутом 10 напряжение от источника сигналов присутствует на прямом входе 11 предварительного усилителя 1, С выхода 2 усилителя сигнал в той же фазе поступает через замкнутый ключ 3, усилитель мощности 4 и, не меняя фазы, через делитель напряжения на резисторах 5 на инвертирующий вход 6 усилителя 1. Усилитель 4 с большим входным сопротивлением предот.480020 Предмет изобретения Составитель Н. Трофимов Техред Т. Курилко Корректор Н, Лебедева Редактор Б. федотов Заказ 2920/10 Изд. М 937 Тираж 902 Подписное ЦНИИПИ Государственного комитета...

Номер патента: 270793

Опубликовано: 01.01.1970

Авторы: Вишенчук, Воесоюэн, Маренков, Юзевич

МПК: H03K 3/335

Метки: генератор, пилообразного, управляемый

...усиления уси- О лителя (транзисторы 15 - 18). После окончания действия управляющего импульса транзистор 8 закрывается, и конденсатор заряжается через насыщенный транзистор 9 до выходного напряжения усилителя постоянного 5 тока. Управляемый генератор пилообразного н30 пряжения. содержащий усилитель с времяз Известны управляемые генераторы пилообразного напряжения, состоящие из усилителя постоянного тока, в цепь обратной связи которого включен времязадающий конденсатор.Однако в известных генераторах начальный уровень пилообразного напряжения фиксирован и определяется величиной напряжения источника питания.С целью получения линейной зависимости начального уровня пилообразного напряжения от управляющего напряжения в предлагаемом...

Номер патента: 244647

Опубликовано: 01.01.1969

Авторы: Бирман, Всесоюзный, Караев, Лукашин, Черкасский, Швецкий, Юзевич

МПК: G01V 1/24

Метки: магнитной, многоканальной, регистрации, сейсмических, сигналов

...в которых они находятся, и условий эксплуатации),Предложенный способ многоканальной магнитной регистрации сейсмических сигналов лишен этих недостатков благодаря тому, что сейсмические трассы записывают последова тельно друг за другом на одну дорожку вдольдвижения магнитного носителя, причем запись начинают с точек, расположенных одна от другой на расстояниях, превышающих длину записи одной трассы, а воспроизводят как од нодорожечную запись.Фиг. 1 и 2 поясняют, как производят записьсейсмических сигналов на магнитный барабан и на магнитную ленту; на фиг. 3 показано расположение сейсмических трасс, записан ных предложенным способом.Способ заключается в том, что магнитныеголовки, при помощи которых осуществляется многоканальная запись,...

Номер патента: 208289

Опубликовано: 01.01.1968

Авторы: Черкасский, Швецкий, Юзевич

МПК: G01V 1/24

Метки: магнитный, многоканальный, сейсмический

...2 и усилители б на магнитные головки 8 и записываютсяна магнитный носитель 11. Высокочастотноесмещение на головки 8 подается от генератора подмагничивания 10 через разделительные каскады 7,Пружина 1 б и тормозной барабан И создают начальное натяжение ленты. Кассеты17 и 18 с приводом 20, 22 и 21, 19 не принимают участия в работе в период записи сигналов на ленту 11. Они служат для перемоткизаписанных участков магнитного носителя.На фиг. 2 и 3 приведено схематическое расположение магнитных головок и элементовпривода магнитного носителя.При движении магнитного носителя относительно нескольких десятков головок возникает значительная сила трения, Это приводитк деформациям носителя и требует наличиямощного ведущего двигателя.Сила трения...

Номер патента: 194337

Опубликовано: 01.01.1967

Авторы: Райхер, Рапопорт, Червонский, Черкасск, Юзевич

МПК: G01V 1/34

Метки: временных, построения, разрезов, сейсмических

...17 и 18 амплитуды пилообразного тока.25 С целью воспроизведения сейсмического сигнала с узкой магнитной ленты с последовательной записью устанавливают лентопротяжный механизм 1 с одной воспроизводящей магнитной головкой 8. Магнитная головка под ключена ко входу усилителя перезаписи сей./7 Подписноеелам изобретенийнистров СССРрова, д. 4 биография, пр. Сапунова смических сигналов 4 и усилителя перезаписи импульса от отметки момента взрыва 5. Выход усилителя перезаписи сейсмических сигналов соединяют через переключатель с модулятором электроннолучевой трубки либо с отклоняющей катушкой 10, в зависимости от способа записи переменной плотности, либо амплитудной (схема получения записи по способу переменной ширины на чертеже не показана).Для...

Номер патента: 175676

Опубликовано: 01.01.1965
