Номер патента: 1797106

Опубликовано: 23.02.1993

Авторы: Голонич, Смердов, Фаст, Янгурский

МПК: G05D 23/30

Метки: термопрогона

...отверстиях, выполненных в ее противоположных стенках) с помощью перекидного контакта электромагнитного ре ле, Установка обеспечивает возможность15активного термоциклирования с минимальными энергозатратами,На фиг, 1 изображена схема конструкции установки термопрогона на фиг. 2 -график для определения экономии энерго 20 затрат при использовании разработаннойустановки термопрогона,Установка термопрогона содержит теплоизолированную рабочую камеру 1, камеру2 тепловыделения с тепловым эквивалентом3 нагрузки испытуемого изделия (Вн), возд,ховод 4, первый 5 и второй 7 вентиляторыпродува рабочей камеры, испытываемое из. делие - функциональное устройство 7 (ФУ),третий нагнетающий вентилятор 8, термо 30 датчик 9, блок управления 10 (БУ), реле...

Номер патента: 1778066

Опубликовано: 30.11.1992

Авторы: Мартынюк, Михалев, Рупасов, Фаст

МПК: B67D 5/12

Метки: автомобиля, емкость, жидкости, заливки

...7 и ползушки 8. На полэушке 8 установлен наливной патрубок 4 со шлангом 9, На каретках 2 и 3 закоепленц убирающиеся упоры 10, выполненные в виде поворотного подпружиненного ломающегося рычага с роликом 11, который упирается в ползушку 12. На раме 1 также .закреплены упоры 13 с возможностью взаимодействия с упорами 10 кареток. Каретки 2 и 3 связаны между собой гибкой связью, например велосипедной цепью 14, обеспечивающей с помощью звездочек 15 встречное перемещение каретокУстройство работает следующим образом.В исходном положении каретка 2 находится в крайнем левом положении, а ползушки 8 с наливным патрубком 4 в крайнем верхнем положении, Убираащийся упор 10 каретки 2 поднят в рабочем положении. Каретка 3 находится в крайнем правом...

Номер патента: 1632899

Опубликовано: 07.03.1991

Авторы: Дербин, Фаст

МПК: B65G 57/18, B65G 69/00

Метки: торцевыравнивающее

...изобретения - повышение удобства зксплуатации за счет исключения перенастройки межщитового расстояния.Нэ фиг.1 изображено торцевыравнивающее устройство, вид сбоку; нэ фиг.2 - то же, вид сверху.Торцевыравнивающее устройство содержит раму 1, на которой подвижно в горизонтальном направлении установлены-образные торцующие щиты 2, а в вертикальном - направляющие 3. Вертикальные направляющие 3 попарно соединены приемными балками 4, являющимися подъемно-опускным основанием для пакета. Торцующие щиты и вертикальные направляющие связаны между собой при помощи механизма для их взаимного перпендикулярного перемещения, включающего, например, блок шестерен 5, вертикально зубчатые рейки 6, укрепленные на вертикальных направляющих 3, и...

Номер патента: 1444536

Опубликовано: 15.12.1988

Авторы: Гурьянов, Еремин, Кунцевский, Рыженко, Фаст, Черняк

МПК: E21D 21/00

Метки: анкер

...собойпластины из магнитотвердых материалов. Выключатель состоит из двухдиаметрально расположенных относительно оси анкера штанг 3 сегментного сечения из диамагнетика и жесткоприсоединенных к ним по торцам дис"ков 4 и 5 из аналогичного материала,На наружном диске 5 установлена рукоятка 6, с помощью которой осуществляют поворот выключателя, Наружныеконцы стержней выполнены в виде сегментов 7 цля упора в породу,Для удобства транспортировки анкера в собранном виде и последующей установки его в скважину 8 в штанги 3выключателя ввинчены болты 9 из ферромагнитного материала, которые10взаимодействуя с магнитами 2, фиксируют стержни 1, прижимая их к вьключателю.Причем масса указанных болтов оп 45ределяется величиной коэрцитивноисилы магнитов...

Номер патента: 1395287

Опубликовано: 15.05.1988

Авторы: Измайлов, Перцов, Турчин, Фаст

МПК: A61B 5/04

Метки: матрица, электродов

...и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно. полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к медицинской тгхнике и предназначено для использования в экспериментальной биофизике и медицине для электрофизиологического исследования миокарда.Цель изобретения - повышение точности регистрации биопотенциалов при движении поверхности исследуемого органа за счет упругости Г-образных электродов,На фиг. 1 схематически изображена предлагаемая матрица в трех ортогональных проекциях; на фиг. 2 - конструкция отдельного электрода, разрез; на фиг. 3 - рабочее положение электрода.Матрица содержит держатель 1, проволочные электроды 2, изолирующий слой 3, рабочий конец 4 электрода.Электроды...

Номер патента: 1314122

Опубликовано: 30.05.1987

Авторы: Гурьянов, Еремин, Кузетченко, Рыженко, Узбек, Фаст, Черняк, Щербань

МПК: E21F 5/00

Метки: выбросоопасности, пластов, прогноза, угольных

...образом,До ведения горных работ производят определение безопасной величиныградиента температуры.Расчетное значение безопасной ве-.15личины градиента температуры, для интересующего диапазона по глубине призабойной зоны, в частности,между двумя и одним метром от груди забоя определяется по формуле20ЧдаР-) 2 2, 4 С где Ч - дифференциальная теплотасорбции метана углем,ккал/моль;да - изменение газоносности угля не исключаются.Для исследуемых выбросоопасных пластов Ь - Прасковиевский, )тг Смоляниновский, Ь, - Ливенский ввиду неоднозначности теплоемкости углей,величина дГ. имеет значение де Р) = 2,0 - 2,5 С,В просессе ведения горных работ по выбросоопасным пластам в средней части по мощности их производят бурение шпуров перпендикулярно линии...

Номер патента: 1230889

Опубликовано: 15.05.1986

Авторы: Высотин, Фаст

МПК: B60P 3/41

Метки: деревьев, трелевки

...к машинам для трелевки деревьев и может быть использовано в лесной промышленности.Цель изобретения - повышение эффективности в работе машины.На фиг. 1 изображена машина для трелевки деревьев, общий вид; на фиг. 2 - челюстный захват машины.Машина 1 имеет самоходное шасси 2, поворотную платформу 3, стрелу 4, арку 5, челюсти захвата 6, гидроцилиндры 7 и 8 и опорные приспособления в виде ребер 9.Арка соединена с продольными балками стрелы поперечными осями 10 и всегда ориентирована вместе с челюстями под действием собственного веса в вертикальном положении . Челюсти захвата крепятся к арке шарнирно и приводятся в действие гидро- цилиндрами 8.Машина работает следующим образом.При сборе и трелевке пачек деревьев, подготовленных...

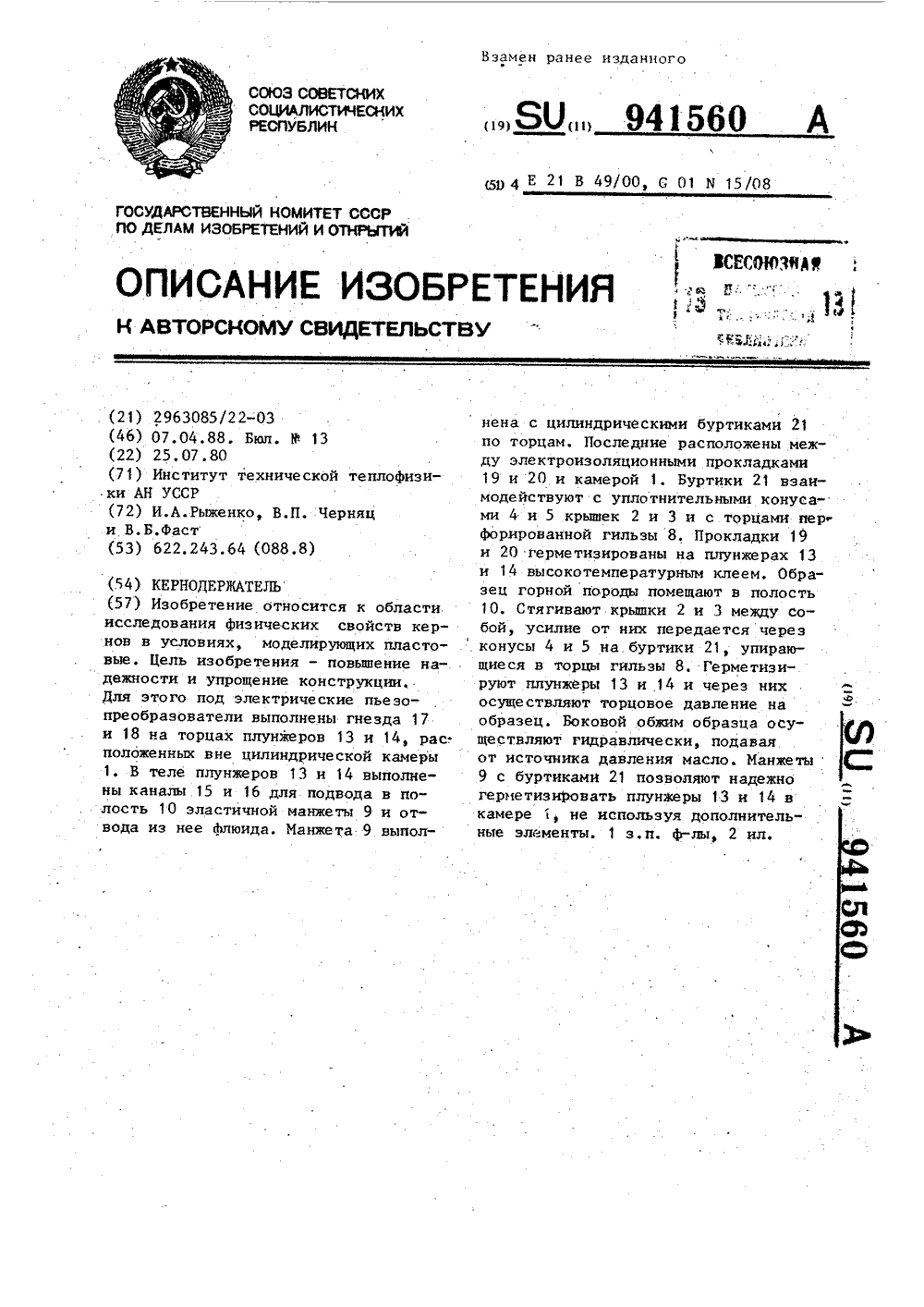

Номер патента: 941560

Опубликовано: 07.07.1982

Авторы: Рыженко, Фаст, Черняк

МПК: E21B 49/00

Метки: кернодержатель

...перфорированной гильзы 8,В плунжерах 13 и 14 выполнены также каналы 22 и 23 для термопары, а крышки 2 и 3 стягиваются шпильками .24 и 25 с гайками 26 и 27.Устройство работает следующим образом. Образец горной породы(керн) помешают в полость 10 эластичной манжеты9, вставленной в перфорированную гиль-,зу 8, которую помещают в цилиндрическую камеру 1 таким образом, чтобыторцы плунжеров 13 и 14 упирались вобразец горной породы. Завинчиваягайки 26 и 27 шпилек 24 и 25, стягивают крышки 2 и 3 между собой. Усилиеот крышек 2 и 3 передается через уплотнительные конуса 4 и 5 на цилиндрические буртики 21 эластичной манжеты,которые, упираясь .в торцы перфорированной гильзы 8, герметизируют плунжеры 13 и 14 в цилиндрической камере1. Через...

Номер патента: 785427

Опубликовано: 07.12.1980

Авторы: Куликовский, Петров, Танин-Шахов, Фаст, Шейнин

МПК: E02F 3/76

Метки: автогрейдера, подвеска, рамы, тяговой

...вынос отвала влево. 5 На хребтовой балке 1 основной рамы автогрейдера неподвижно закреплены два кронштейна 2 и 3, к которым в точках 4 и 5 поворотно присоединены рычаги 6 и 7, а к ним в точках 8 и 9 присоединены гидро Р силовые цилиндры 10 и 11 подъема, опускания тяговой рамы 12 и поперечина 13, лежащая в плоскости, перпендикулярной движению автогрейдера. В точке 14 рычага 7 присоединен гидросиловой цилиндр 15 выноса тяговой рамы, штоки 16, 17 и 18 гидроцилидров крепятся соответственно в точках 19 и 20 на тяговой раме 12 с отвалом 21. На кронштейне 2 выполнены отверстия 22, в одно из которых для фиксации определенного положения отвала 21 входит фиксатор 20 23, установленный на рычаге 6.Чтобы осуществить вынос тяговой рамы 12 с отвалом...

Номер патента: 765463

Опубликовано: 23.09.1980

Авторы: Петров, Танин-Шахов, Фаст

МПК: E02F 3/76

Метки: автогрейдер

...противодавления 19, которая сообщена с магистралями 7 и 8 подвода рабочей жидкости к гидроцилиндру 5 в крайних положениях поршня 20 посредством полости 21 в штоке 9, канала 22, выполненного в поршне 20, и дополнительных отвер. стий 23 и 24 в корпусе б гидроцилиндра 5.Автогрейдер имеет также гидроцилиндры 25 и 26 подъема и опускания отвала и гидроцилиндр 27 выноса отвала.Для выдвижения отвала 2 вправо (фиг.2" 4),по направляющим 3 стопорное устройство 1 О соединяет шток 9 с отвалом 2 в крайнем левом положении (фиг. 4), В этом случае шток 9 полностью вдвинут в корпус гидроцилиндра 5. Подавая через магистраль 7 рабочую жидкость в штоковую полость гидроцилиндра 5 под давление Рр 3 осуществляют выдвижение отвала 2 по направляющим 3,...

Номер патента: 763457

Опубликовано: 15.09.1980

Авторы: Вдовенко, Вовкотруб, Ермакова, Качановская, Морару, Овчаренко, Фаст

МПК: C10M 5/20

Метки: органических, сред, структурообразователь

...0,5-30 ч. Отделяют сфлокулированный осадок, промывают водой или ацетоном ифвысушивают при 50-150 С до постоянного веса, Полученный продукт используют как готовый структурообразователь органических сред.Шлам хлорсиланов кремнийорганического производства представляет собой неразделимую смесь хлорсиланов с примесями до 15.П р и м е р 1, 20 г бентонита в йа-форме, предварительно диспергированного в 1000 мл дистиллированной воды, смешивают с 4000 мп 2-ного водного раствора уксуснокислого октаде,циламина, выдерживают при перемешивании 0,5 ч, в полученную суспензию вводят 200 мл 10-ной водной суспензии скоагулировавшейся смеси метили фенилхлорсиланов в соотношении 5:5 и выдерживают объем в течение 24 ч(минерал и гель хлорсиланов взят...

Номер патента: 691315

Опубликовано: 15.10.1979

Авторы: Головичер, Курзель, Овчинников, Путин, Савельев, Трофимов, Фаст

МПК: B60B 25/04

Метки: двухкомпонентной, колеса, конструкции, обод

...стенкой.На фиг,1 изображен обод в разрезе; на фиг.2 - вид А на Фиг,1; наФиг3 - разрез Б-Б на фиг.2; нафиг.4 - обод беэ кольца н разрезе 5Б-Б; на Фиг,5 - разрез В-В на Фиг.2.Обод 1 имеет выполненный нацелос ним опорный Фланец 2, посадочные площадки 3 и 4 для борта шиныи клиновую кольцевую замочную канав" 10ку 5 с внешней боковой стенкой 6 ивнутренней боковой стенкой 7, В канавку 5 нстанлено съемное разрезноебортовое кольцо 8. К Фланц 2 и бортовому кольцу 8 прижаты борта 9 и . 1510 шины,Бортовое кольцо 8 контактирует .Участком своей внешней стенки 11 свнутренней стенкой. б канавки 5. Внутренняя стенка 7 канавки 5 выполнена 2 Ос участком, контактирующим с внутрен,ним торцом 12 кольца 8. Зона контакта ннутренней стенки 7 с...

Номер патента: 454244

Опубликовано: 25.12.1974

Авторы: Антонишин, Фаст

МПК: C10G 31/06

Метки: гудрона, кислого, переработки

...серная кислота алкилированияОрганическая добавка 90,9 87,0 13,0 9,1 Получено, ,: Твердый продуктСернистый ангидридГаз, вода и потери 39,5 22,7 37,8 17,0 48,5 34,5 Таблица 8 Опыт Качество твердого продукта Содержание серы, о/Содержание серной кислоты 2,1 2,0 Отсутствует Отсутствует духа, При нагреве реакционной смеси до 250 С, исходя из теплового баланса процесса, можно получать отходящие газы (502 -- СОя - Хя) с содержанием сернистого ангидрида около 50 об. /,. Такой газ можно направлять на производство серной кислоты, компримировать и выделять жидкий сернистый ангидрид, который является товарным продуктом.Органическая масса самого кислого гудрона и введенная извне при 200 в 3 С является восстановительной средой для серной...

Номер патента: 177189

Опубликовано: 01.01.1965

Авторы: Боль, Горбов, Егоров, Панов, Синеоков, Терихова, Фаст, Фрибус, Чирков, Шаповалов, Ялина

МПК: A01B 15/04

Метки: выдвижным, долотом, лемех, плужный

...условия для повышения эксплуатационной надежности лемеха.На чертеже изображен корпус плуга.Лемех состоит из двух частей: лемеха 1 обычной формы, который болтами с пот.иной головкой крепится к стойке корпуса 2, н выдвикного долота 3, размещенного в открытом пазу, имеющемся на полевой стенке 4 стойки, Лемех изготовлен из биметалла, самозатачивающийся. Долото в поперечном сечении выполнено в виде прямоугольной трапеции. Крепится долото на стойке с помощью болтов й и выступа стойки, который расположен близу долота и в гйся на верх тем самым о ение долота епне выступ мума длину ается повыш ходит в проней грани ра- беспечиваетв пазу стой- а к носку доконсольной енная долгоко к переднему конц дольный паз, имеющг бочей части долота; ся...

Номер патента: 131488

Опубликовано: 01.01.1960

Авторы: Рискинд, Фаст, Центнер

МПК: B21F 9/00, E04C 5/08, E04G 21/12 ...

Метки: арматуры, головками, железобетонных, концах, натяжения, снабженной, стержневой, электротермического

...преимущества, заключающиеся в том, что арматура нагревается на всю длину от упора до упора, Это позволяет равномерно улучшать свойства арматуры по всей ее длине,На чертеже изображено предложенное устройство в двух проекциях,Устройство состоит из рамы 1, формы 2, захватов о, подвижной каретки 4, регулируемого упора 5 и конечного выключателя б, приямка 7 для трансформаторов. Подвижная каретка 4 перемещается в направляющих о при помощи пневмоцилиндров 9. Устройство осуществляетХо 131488электронагрев, подтяжку и укладку в упоры формы стержней 10. Захваты 3 изолированы от каретки 4 и могут перемещаться в продольном (вместе с кареткой) и в поперечном направлении.Арматурные стержни, заготовленные короче формы на требуемую величину...
