G05D 15/01 — с использованием электрических средств

Номер патента: 61004

Опубликовано: 01.01.1942

Авторы: Богомолов, Корх, Тафт

МПК: F03B 15/04, G05D 15/01

Метки: гидравлической, каплана, колеса, лопастей, поворота, рабочего, турбины, углом

...связи, положение щетки которого определяется положением клина комбинатора 5, Для перемещения щетки потенциометра 3 и клина комбинатора 5 служит двигатель 4, пуск и реверс которого осуществляют контакторы б и 7, вклгогае 11 ьге соответственно через реле 8 и 9. Эти реле подают импульсы регулирогания при нарушении баланса моста, составленного из потенциометров 1, 2 и 3.Для сообщения устройству высокой чувствительности применены дроссели насыщения 10 и П, служащие магнитными усилителями. Токи последних воздействуют на реле после выпрямления купроксными выггрямителями 12 и 18.Действие системы регулирования происходит следующим образом. В том случае, коГда положение кл.1 на ком 01 натора 5 соотВетстВует напору гидростанции, мост,...

Номер патента: 66562

Опубликовано: 01.01.1946

Авторы: Дурнов, Князятов

МПК: G01N 3/42, G05D 15/01

Метки: встряхивающих, машинах, набивки, плотности, прибор, форм, формовочных

Номер патента: 115830

Опубликовано: 01.01.1958

Авторы: Антокольский, Грошев

МПК: G01D 15/00, G05D 15/01

Метки: воспроизведении, записанных, колебаний, коррекции, магнитную, перопишущего, пленку, устройства, характеристики, частотной

...контуры, выравнивающие уровни сигнала по самому низкому уровню, соответствующему наиболее низкой частсте.Предлагаемый способ коррекции частотной характеристики подобных устройств более совершенен, по сравнени 1 о с другими известными способами, так как он обеспечивает повучение линейной характеристики тракта воспроизведения в заданном интервале час 1 от. Это достигается тем, что собственную частоту перописца делают равной квадратному корню из пооизведения нижыей и верхней граничных частот, а з 1 тухание - в несколько раз балы е критического Предлагаемый способ основан на том, что снимаемый с магнитной пленки сигнал резко обогащен высокими частотами (уровень сигнала пропорционален частоте), 11 ри перезаписи эти частоты...

Номер патента: 133345

Опубликовано: 01.01.1960

Авторы: Гольвидис, Дробот

МПК: F03B 15/00, G05D 13/62, G05D 15/01 ...

Метки: астатический, бесконтактный, импульсный, регулятор

...отсутствии входного сигнала регулятор с помощью потенциометров смещения Р,., и Р,.настраивается на несрабатывание, т, е, половина лампы отрицательным смещением, подаваемым с соответ.ствующего потенциометра, закрывается настолько, что напряжение на конденсаторах С, и С 2 оказывается недостаточным для срабатывания импульсных приборов ИП и ИЛ 2,При подаче иа вход регулятора сигнала постоянного напряжения, совпадающего по полярности с проводимостью выпрямителя Вь или переменного напряжения, совпадающего по фазе с питающим аноды напояжением. на сопротивлении Й получится напряжение, по знаю противоположное напряжению смещения. Снижение отрицательного на, пряжения на сетке лампы (например, типа 6 Н 8) уменьшает ее внутреннее...

Номер патента: 134064

Опубликовано: 01.01.1960

Авторы: Литвак, Таций

МПК: G01M 5/00, G05D 15/01

Метки: испытаний, конструкций, механических, сложных

...поддерживающий давление в системе постоянным в заданных пределах и осуществляющий автоматическую разгрузку насоса по окончании цикла нагружения.Чувствительным элементом автомата давления является электроконтактный манометр 15, который управляет работой щелевого дросселяс электроприводом 1 б, сообщающим напорную магистраль со сливнымбаком 17, Гидроаккумулятор 18 служит для улучшения характеристиксистемы регулирования давления.При отказе в работе автомата давления систему можно разгрузитьс помощью крана 19,Основными элементами электрической схемы является ряд электрических мостов 20, число которых соответствует количеству точек приложения нагрузки, Задающими элементами системы синхронизации являются переменные сопротивления 21 мостов,...

Номер патента: 155208

Опубликовано: 01.01.1963

МПК: G05B 11/01, G05D 15/01, H02P 3/18 ...

Метки: 155208

...инструмента от поломок необходимо получение команды )элсктрического сигнала).Согласно изобретению в устройстве активное сопротивление, с которого снимается сигнал, включено в цепь вторичной обмотки трансформатора, подсоединенной на фазцое напряжение сети, а первичная обмотка последнего включена в цепь одной фазы статора двигателя.Сущность изобретения поясняется чертежом, на котором изображена: а - принципиальная элсктрццеская схема предлагаемого устроц. ства; б - векторная диаграмма дв 11 гателя.Как видно из схемы по первичной обмотке 2, трансф1 екает токдвигателя. Вториццая обмотка Яв трансфорцена на фазное напряжение сети г,.Ток в сопротивлении 7 т, вкл 10 ценном в цепь вторичной обмотки Ъ трансформатора, будет Обмсловлен...

Номер патента: 161558

Опубликовано: 01.01.1964

МПК: B06B 1/12, G01N 3/34, G05D 15/01, G05D 19/02 ...

Метки: 161558

...б, помещенньш между плоскими рифленьвш поверхпостямн двух полусфер 17 и 18, расположенных в сферических углублениях двух зажимных пластин 19 и 20.Машина содержит потенциометр 21 для записи момента, регистрируемого датчиками 22 дпнамометра 5 при нагружении образца с заданной амплитудой прогиба; систему выключения электропрнвода 15 при поломке образ. ца 7 прп работе с заданной амплитудой прогиба, состоящу 1 о пз передвиукного контакта 28 и стрелки 24 потепцпометра, включенных в цепь реле 25 и мапштного пускателя 2 б.Для работы по типу заданной амплитуды изгибающего момента на станине укреплен индикатор 27, регистр 11 рующий прогиб конца образца 7. Индикатор подключен к самописцу потепцнометра 21 для записи диаграммы Ъ=1(Л) (где Г -...

Номер патента: 162881

Опубликовано: 01.01.1964

МПК: G05D 15/01

Метки: 162881

...в другом - растяжению. В первом случае фаза напрякения разбаланса моста одна, а во втором - другая, сдвинутая на 180, так как при сжатии магнитная проницаемость датчика уменьшается (материал пермаллой), а при растяжении - увеличивается. Для обеспечения такого режима работы датчик КВ конструктивно может быть выполнен так, как показано па фиг, 2,Магнитная система датчика жестко скреплена с рычагом .регулирующего органа РРО. У, и У, - ограничительные упоры для двух крайних положений датчика,Подписная группа75 Ф азочувствительный усилитель-выпрямитель ФЧУВ собран на одном триоде Т и является компактным и высокочувствительным. Магнитные усилители МУи МУ-П изображены по схеме с внутренней обратной связью.В приводную часть с исполнительным...

Номер патента: 167469

Опубликовано: 01.01.1965

Автор: Центральный

МПК: B27K 5/04, F26B 25/22, G05D 15/01 ...

Метки: корректирования, процесса

...устройства для осуществления предложенного способа.На контрольных образцах 1 обрабатываемого материала помещены датчики усадки -тензометрические измерители 2, подключаемые поочередно шаговым искателем 8 на вход электронного усилителя 4, преобразующего каждый полученный сигнал во вращение не прозрачного диска 5 с прорезями, с одной стороны которого помещен осветитель, а в другой - фотосопротивление 6. В момент, когда прорезь в диске оказывается перед осветителем, срабатывает фотосопротивление. Шаго вый искатель 7, синхронно работающий сискателем 8, подключает фотосопротивление к соответствующему прерывающему устройству 8, которое, несколько задержав сигнал, во изоежание предварительного срабатывания 15 устройства от...

Номер патента: 172383

Опубликовано: 01.01.1965

Авторы: Белокрылор, Богданов, Козловский, Нов, Орлов, Ягн

МПК: G05D 15/01, H01H 47/34

Метки: защиты, конвейеров, механических, органов, перегрузок, тяговб1х

...установки усилия срабатывания аппарата защиты.Элементохг, обеспечивающим регулирование, является электрон 3 ная лампа Л, на сетку которой подается отрицательное напряжение через галогенный счетчик ГС радиоактивного излучения. Лнодный ток лампы, обтекающий оомотку 355,), автоматической уставкцсоздае нацря:кецносгь цо;рагнцчцванпя магнггтно о усилите,151 М 5, котор 251 схммирется с напр женностьго 00)10 ткп уира 3 лени 51 11". Суммарная чап 1)яженность подмагничиВания мапнит ного сцлцтеля, црц которой сраоатывает аппарат защиты, неизменна во времени и скла;ываетс 5 Пз на:)яженностец сраоатыванця ука.-,анных обмоток. Временная зависимость Н 21 Р 51 ЖЕгНОСТ:1 )12 ГНЦТНОГО ПОЛЯ, 3 ПР)Ц КОТОРой О СР 202 ТЫВ 2 СТ ООМОТК 2 ЛР 2 ВЛЕЦИЯ, 2 Н 2...

Номер патента: 187869

Опубликовано: 01.01.1966

Авторы: Всесоюзпд, Мишанов, Техавч

МПК: B21B 37/58, G05D 15/01

Метки: величины, поддержания, сжимающих, слитке, создания, усилийв

...в слитке, то есть: дв л 1 р + МслсПри установившемся режиме расчитать момент трения Мпост15 довательно, изменения моментателя будут пропорциональны вемающих усилий.По мере выхода слитка нз разшины и передвижения его к п20 стана момент трения и напряжмое с потенциометра 8, возрастаюВстречно этому напряжению дпряжение, снимаемое с потена также напряжение, снимаемое25 мегра 2 электронного автоматичциометра,Электронный автоматическийизмеряет ток двигателя разливопутем измерения напряжения,30 с части потенциометра 7,Пока слиток не подошел к первой клети стана, фотореле 14 не засвечено, реверсивный двигатель 3 подключен к выходу усилителя электронного потенциометра и уравновешивает измерительную схему, одновременно перемещая движок...

Номер патента: 195679

Опубликовано: 01.01.1967

Авторы: Колтунов, Смирнов

МПК: G01N 3/00, G05D 15/01

Метки: испьтания, напряженное, сложное, состояние

...15 схема нагружения и управления к испытательной машине; на фиг. 2 - схема электронного задающе-исполнительного блока осевого нагружения; на фиг, 3 показан задатчик скоростей нагружения; на фиг, 4 представлена 20 принципиальная схема регулятора на кручение. Принципиальная схемаставляет собой три самонагружеппя; блок 1 нагруясжатием, изгибом; блок 2тием; блок 3 нагруженнянием.Растяжение, сжатиеыми постояннымили деформпрованиялическим сгособом. Кручение осуществляется механическим способом. Внутреннее давление - нагнетанием масла.Каждое устройство нагружеция спабгкено электронным задающе-исполнительным блоком слежения. Принципиальные схемы их аналогичны и содержат задатчик 4 скорости нагружеция или деформации, регулятор, в основу...

Номер патента: 262916

Опубликовано: 01.01.1970

Авторы: Ларин, Шатунов

МПК: F25B 11/00, F25B 11/02, G05D 15/01 ...

Метки: защиты, разрушения, турбодетандера

...катушек выходного реле и электромагнита.Катушки частотных реле Р (регулировка частоты срабатывания 50,5 - 60 гц) и Рг (регулировка частоты срабатывания 49,5 - 45 гц) подключаются в цепь (100 в) трансформатора напряжения той секции сборных шин, к которой подсоединен тормозной электродвигатель турбодетандера (фазы А - В - С).Контакты частотных реле Р, и Рг подключаются в цепь возбуждения промежуточного реле ПР, которое своим контактом, как и блокконтактом масляного выключателя В, снимает, напряжение с катушки выходного реле Ра10 Отсечной клапан удерживается в открытомсостоянии катушкой электромагнита КЭ через кнопку управления К и нормально открытый контакт реле РаВ основу работы частотной защиты турбодетандера положен принцип...

Номер патента: 281145

Опубликовано: 01.01.1970

Авторы: Воскобойников, Всесоюзный, Евстигнеев, Овощесушильней

МПК: A23L 3/08, G05D 15/01

Метки: оптимальной, скорости

...вдоль поверхности тары и перемешивающий эффект также будет низким, вследствие расслоенного харак тера движения наро-воздушной силы в продукте.Оптимальный режим достигается, когдапаро-воздушная смесь достигнет дна крышки (при вращении банки с донышка на крышку) 0 банки и сразу же начнет двигаться в обратном направлении, образуя наиболее эффективный снарядный характер движения смеси в продукте,Для определения оптимального режима вра щения объекта ротационной стерилизации водной из точек траектории движения пузырей паро-воздушной смеси необходимо установить одну пару контактов, на которые подается напряжение электрического тока. При вращении банки с продуктом зазор,образованный двумя электродами, будет периодически заполняться...

Номер патента: 400701

Опубликовано: 01.01.1973

МПК: E21C 29/00, G05D 15/01

Метки: горной, нагрузки

...ргулцропдццяскорость подачи в установившемся цлц близком к е 1 ему режиме прц постоянной нагрузке привода горной машины примерно обрзтно пропорццондльнд коэффициенту усиления.20 Поэтому в устройстве для коррекции дццамцческпх свойств системы использован сигнал датчика скорости подачи, велцчццд которого тем больше, чем меньше скорость полз и.При малых отклонениях регулируемой ве 25 личины напряжение датчика 4 скорости подается нд вход мультцвцбраторд б с управляемой частотой через открытый ключ 7. с 1 дстота на выходе пропорциональна входному напряжению мультцвцбратора б, который че рез дополнительный элемент сравнения 9400701 4 это отклонение уменьшится до устагновленнго значения, равного порогу срабатывацця ключа 7, последний...

Номер патента: 401801

Опубликовано: 01.01.1973

МПК: E21C 27/18, G05D 15/01

Метки: 401801

...магнитом 2, датчик 3 направленного счета, блок 4 реверсцровацця, блок 5 управления стругом в лаве, логическую схему 6, содержащую триггер 7 и дцфферецццрующую цепочку 5 8, схему 9 совпадения, чувствительный элемент 10, реле 11 времецц, блок 12 управления лебедкой.Прц вращешш приводцой звездочки 1 постоянный магнит 2, установленный ца цей, 10 воздействует ца датчик 3 направленного счета, которьш в момент реверсирования через блок 4 реверсцровацця выдает сигнал на блок 5 управления стругом для отключения двигателя ц одновременно ца логическую схему 6, 15 содержащую триггер 7 и дифференцирующуюцепочку 8. Переключцвгцийся триггер 7 подготавливает один вход схемы 9 совпадения.Так как выбег звездочки 1 после отключения двигателя...

Номер патента: 403992

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01N 3/02, G05D 15/01

Метки: исследования, металлических, нрочностных, свойств

...закономерностей замедленного разрушения, в частности, при испытании на коррозионное растрескивание.Известное аналогичное устройство содержит силовозбудитель и следящую систему, включающую электрический датчик нагрузки и электрический датчик сечения, выходной сигнал которого пропорционален электросопротивлению образца,Известное устройство не обеспечивает возможности проведения испытаний при заданном законе изменения напряжения в сечении образца, потому что следящая система, управляющая нагружающим устройством, пе позволяет задавать в соответствии с задачами эксперимента тот или иной закон изменения нагрузки на образец при изменении его сечения. удитсль включает электродвинтовую передачу 2.403992 Предмет изобретения Составитель М,...

Номер патента: 427261

Опубликовано: 05.05.1974

Авторы: Больших, Шишорин

МПК: G05D 15/01, G05D 19/02

Метки: испытательная

...включенном по схеме с общим эмиттером и нагрузкой 9 в цепи коллектора, и включеннной в эмиттер цепи управления, выполненной в виде активного сопротивления 10 и составного транзистора 11, база которого через цепь 12 коррекции постоянной времени подключена к выходу усилителя 13 постоянного тока, на вход которого подается сигнал со схем 14 сравнения.Сигнал предварительного усилителя подается на усилитель 15 мощности, питающий электромеханический преобразователь-двигатель. Схема сравнения выполнена в виде электронного моста, в плечах которого поставлены активные элементы, например транзисторы. На один вход схемы сравнения подается сигнал, пропорциональный параметру испытаний, а на другой - сигнал, пропорциональный заданному уровню...

Номер патента: 430357

Опубликовано: 30.05.1974

Авторы: Жмайлов, Изобретени, Киселев, Моталов, Пепенко, Скаженник, Туревский

МПК: B22D 29/00, G05D 15/01

Метки: 430357

...стабилиза осле- ения, ющее доваи иссо рат одо и оптилизации функциональная схе ва. В. Д 71) Заявитель Харьковский ф литейного мотносится к ооласти автоматиения и применяется в системах процессов размерной стабилистройства для размерной стабиок, содержащие рабочий стол, ную катушку, подключенную к пульсных токов с управляемым и привод перемещения рабоче- ушки. Однако для таких устройств хневысокое качество и неоптимальнществляемого процесса размернойции отливок,Предлагаемое устройство содержит пдовательно соединенные датчик перемещпреобразователь сигналов, за поминаустройство, блок сравнения двух послетельных сигналов датчика перемещенияполнительную схему, один выход котородинен с управляемым разрядником генера импульсных токов, а...

Номер патента: 441551

Опубликовано: 30.08.1974

Авторы: Глаговский, Голенко, Линдунен, Лысанов, Непопушев, Олейник, Пивоваров, Ройтштейн, Скиданенко, Хаит, Яшин

МПК: G05D 15/01

Метки: высокотвердых, кубической, синтезом, структуры

...появляется ток управления, от действия которого на выходе усилителя 1 возрастает напряжение, что приводит к повышению напряжения и тока во вторичной цепи, С нагозочного резистора трансшорматора 5 снимается Напряжение, пропорциональное величине тока. Это напряжение подается на трайсформатор б. С камеры высокого давления сйимается напряжение, которое подается на трансформатор 5. С вторичных обмоток трансформаторов Ь и б сигналы подаются на преобразователи 13 и 1 Ф.Напряжение и ток после преобразования на преобразователях 13 и 1 Ф складываются на резисторах 28 и 29 и вычитаются из напряжения на резисторах 27, 51 и 52. Это происходит до тех пор, пока на ходе усилителя 11 сигйал не достигнет зоны нечувствительности.Напряжение с...

Номер патента: 481885

Опубликовано: 25.08.1975

Авторы: Жильцов, Попов

МПК: G05D 15/01

Метки: амплитуды, вибровозбудителей, колебаний, электромагнитных

...прямоуОльных импульсов,Эмиттер транзистора 6 подключен к поло Ожительиому выводу конденсатора 8, который влосте с диодом 9 образует источниктюстояниого тока, Отрицательный выводконденсатора 8 присоединен к резистору 3,катоду тиристора 2 и аноду диода 9. Катод диода 9 подключен к ограничивающемурезистору 7 и к одному выводу вторичнойобмотки синфазируюшего трансформатора 10.Другой конец резистора 7 присоединен кбазе транзистора 6, Втррой вывод трансформатора 10 подключен к эмиттеру транзистора 6, положительному выводу конденсатора 8 и к концу обмотки управления 11магнитного усилителя 5. Другой вывод этойобмотки присоединен к отрицательному выводу конденсатора 8 через переменный резистор 1 2, Первичная обмотка трансформатора 10...

Номер патента: 490093

Опубликовано: 30.10.1975

Авторы: Букель, Власов, Кон, Корытин, Радимов, Розенфельд, Хопер, Шапарев, Юделес

МПК: G05D 15/01

Метки: натяжения, регулятор

...3 пс займет гор)зо:тальное положение,С увеличением диаметра рулона узеличивастся и его окружная скорость, вследствие чего петля уменьшяе Гся, подни 5)ая 1 золик -." и ПО- ворачивая рычаг 3. При этом по сигналу измсри с:1 я пол 051(ения элск)1 зодВиГатсль 12 уменьшает скорость вращения до тех пор, пока вновь рычаг 3 не займет горизонтальное полокение.Б процессе намотки с увеличением диаметра руло)а изменяется сигнал на выходе датчика 9, по которому через блок 8 программы привод)пся во врашспис ссрводвигатсль /.Зто вызывает смещение груза 5 вОло)кс:)ис, н)эи которо 5 рОликом 1 создасся:зада)Нс н 1 зОГраммой натя 51 синс ленты, соотВе 1 ству 10- 6 :цес данному диаметру рулона.Регулятор может нГ) применение в системах намокг перемотки и т....

Номер патента: 532852

Опубликовано: 25.10.1976

Авторы: Абрамов, Бугров, Масленников, Филатов

МПК: G05D 15/01

Метки: прессования, процессом, реактопластов

...параметр до этого предельного значения.Достаточно, чтобы средний по толщине5 диэлектрический парамеЗаказ 5426/207 Тираж 1029 Подписное ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035,Москва, Ж, Раушская, наб., д. 4/5филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 3ния, соответствующего наперед заданнойстепени отверждения, Как показывает практика, это значение находится в диапазоне между верхним и нижним пределамиизменения диэлектрического параметра поверхностного слоя,Абсолютная величина этого параметраможет служить верхним пределом диапазона изменения параметра при данной температуре прессования и данной конкрет- рной запрессовке. Нижним пределом служитвеличина диэлектрического параметра...

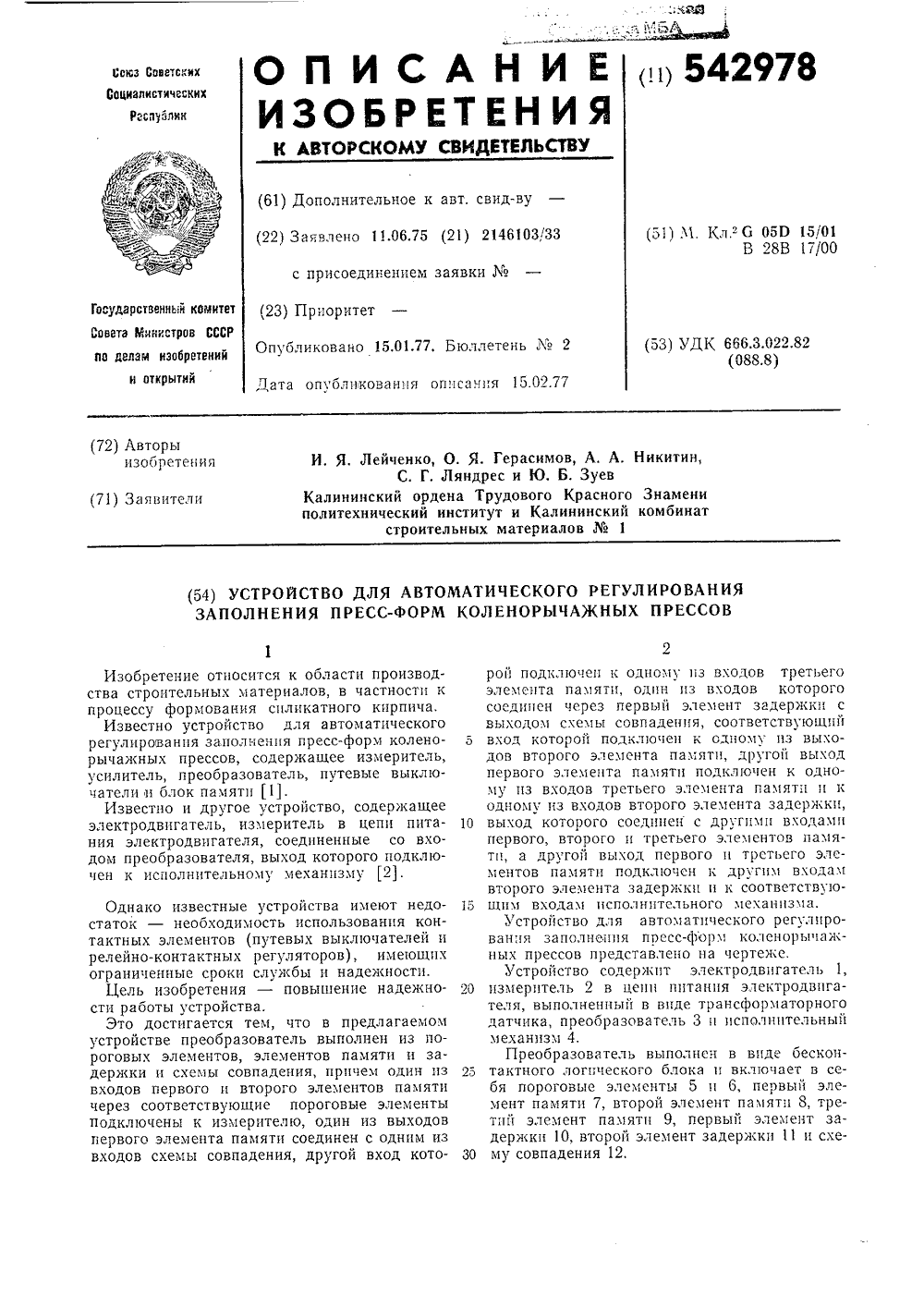

Номер патента: 542978

Опубликовано: 15.01.1977

Авторы: Герасимов, Зуев, Лейченко, Ляндрес, Никитин

МПК: G05D 15/01

Метки: заполнения, коленорычажных, прессов, прессформ

...задержки,О выход которого соединен с другпмп входамипервого, второго и третьего элементов памяти, а другой выход первого и третьего элементов памяти подключен и другим входамвторого элемента задержки и к соответствую 5 щим входам исполнительного механизма.Устройство для автоматического регулирования заполнения пресс-форм коленорычажных прессов представлено на чертеже.Устройство содержит электродвигатель 1,О измеритель 2 в цепи питания электродвигателя, выполненный в виде трансформаторногодатчика, преобразователь 3 и исполнительныймеханизм 4.Преобразователь выполнен в виде бескон 5 тактного логического блока и включает в себя пороговые элементы 5 и 6, первый элемент памяти 7, второй элемент памяти 8, третий элемент памяти 9, первый...

Номер патента: 716026

Опубликовано: 15.02.1980

Авторы: Голобородько, Ногин, Сакун

МПК: G05D 15/01

Метки: арматуре, железобетонных, конструкций, напряжений, преимущественно

...выход которойподключен ко входу преобразователя длитсльности периода в цифровой код.На чертеже представлена блок-схема предлагаемого устройства,Устройство содержит датчик 1 колебаний арматуры, усилитель 2 электрических колебаний,формирователь 3 сигнала, схему 4 выделенияпериода колебаний и преобразователь длитель.ности периода колебаний в цифровой код,включающий генератор 5 эталонной частоты,селектор 6 счетных импульсов, счетчик 7 импульсов и блок 8 цифровой индикации.Устройство работает следующим образом;Механические колебания арматуры преобразуютсдатчиком 1 в электрические, которые усиливаются в усилителе 2 до необходимого уровняи подаются на вход формиройателя.З сигнала,С выхода последнего сформированные импуль сы, частота...

Номер патента: 717734

Опубликовано: 25.02.1980

Автор: Попов

МПК: G05D 15/01

Метки: амплитуды, вибровозбудителей, колебаний, электромагнитных

...к положительному выводу конденсатора 8, который вместе с диодом 9 образует источник постоянного тока. Отрицательный вывод конденсатора 8 присоединен к резистору 3, катоду тиристора 2 и аноду дио-да 9. Катод диода 9 подключен к ограничивающему резистору 7 и одному выводувторичной обмотки синфазирующего трансформатора 10, Другой конец резистора7 присоединен к базе транзистора 6. Второй вывод трансформатора 10 подключенк эмиттеру транзистора 6, положительному выводу конденсатора 8 и к концу обмотки 11 управления магнитного усили-теля 5. Другой вывод этой обмотки присоединен с отрицательному выводу конденсатора 8 через переменный резистор.12. Параллельно обмотке 11 управлениявключен дополнительный переменный резистор 13. К...

Номер патента: 775715

Опубликовано: 30.10.1980

Авторы: Бельдиман, Голобородько, Ногин, Нуриев, Шишкин, Шлякцу

МПК: G05D 15/01

Метки: армаруре, железобетонных, конструкций, напряжений, преимущественно

...сигнала, схему выделенияпериода колебаний и преобразователь 30длительности периода в цифровой код снабжено нормализатором, триггером и элементом запрета, причем выход усилителяподключен ко входу нормалиэатора, выход формирователя сигнала подключен кодним входам триггера и элемента запрета, выход нормализатора подключен кдругому входу триггера, выход которогоподключен к другому входу элемента, выход которого соединен со входом преобразователя длительности периода в цифровой код.1 а фиг. 1 представлена блок-схемаустройства на фиг, 2 - диаграмма временных соотношений при 00 ОК т ев случае когда индикация результата измерений запрещена.Устройство содержит датчик 1 колебаний арматуры, усилитель 2 электричес-.ких колебаний,...

Номер патента: 830336

Опубликовано: 15.05.1981

Авторы: Жовинский, Ковалев, Коломенский, Овчинников

МПК: G05D 15/01

Метки: гидропневмо-механизмами, поршневого, типа

...регулировочных характеристик жесткости устройства,Указанная цель достигается тем,что в устройство введен сумматор,первый вход которого соединен систочником опорного сигнала второй подключен к выходу информационного датчика, а выход сумматораподключен к электрическому входупозиционного датчика, выход которогосоединен со входом усилителя мощности.На чертеже приведена структурная схема устройства.Устройство содержит информационный датчик 1, силовой цилиндр 2,разделеннь 1 й поршнем 3 на две полости, соединенные с выходами распределителя 4 давления, вход которОгоподключен к выходу усилителя 5мощности, позиционный датчик б ввиде потенциометра с инвертором,механически связанный со штоком 7поршня 3, источник 8 опорного сигнала, сумматор 9,...

Номер патента: 832534

Опубликовано: 23.05.1981

Автор: Кижаев

МПК: G05D 15/01

Метки: жил, кабель-ных, на-тяжения, скрутки, шага

...которое поступает на входы соответственно регулятора 1 напряжения ирегулятора 24 мощности, При этом навыходах регуляторов 1,3,2,4,22,25,29 и 27 также появляется напряжениеуправления, Напряжение выхода регулятора 1 напряжения проходит последовательно через регулятор 3 токана вход блока 5 управления, которыйформирует импульсы управления, открывающие тиристоры в тиристорном реверсивном преобразователе 7, на выходе которого появляется напряжение,которое через контактор 11 запускает двигатель 13, вращающий механизм17. Одновременно напряжение выходарегулятора 24 мощности проходит через регуляторы 2 и 4 на вход блока 6управления, который формирует управляющие импульсы, открывающие тиристоры тиристорного реверсивного преобразователя...

Номер патента: 834681

Опубликовано: 30.05.1981

Авторы: Васильев, Черных

МПК: G05D 15/01

Метки: электропри-водом

...конденсатор соединена с первым входом дополнительного триггера, который через введенный резйстор соединен с общей шиной, остальные входы соединены с контактами командоаппарата и выходом введенного элемента выдержки времени, а один из выходов дополнительного триггера через дополнительные элементы ИЛИ-НЕ соединен со входом элемента И канала второй скорости, другой выход дополнительного триггера соединен со входным 60 элементом ИЛИ-НЕ канала направления вращения "Спуск", причем вход вновь введенного элемента выдержки времени соединен с прямым выходом триггера того же направления вращения, ин версный выход которого соединен свходом первого дополнительного элемента ИЛИ-НЕ и с входами инверторов,стоящих на входах каналов направлений...
