Виткин

Номер патента: 1327722

Опубликовано: 27.01.1997

Авторы: Виткин, Розет, Сергеев

МПК: H01C 7/12

Метки: защиты, перенапряжений

1. Устройство дя защиты от перенапряжений, содержащее высоконелинейный резистор, выполненный в виде параллельно установленных колонок, размещенных в цилиндрическом изоляционном корпусе между корпусом и расположенным коаксиально корпусу основным изоляционным цилиндром, образующим центральный канал для выхода газа, и электроизоляционный теплопроводный сыпучий материал, заполняющий пространство между внутренней стенкой корпуса и основным изоляционным цилиндром, отличающееся тем, что, с целью увеличения надежности за счет повышения взрывобезопасности, оно снабжено дополнительным изоляционным цилиндром, установленным коаксиально корпусу между указанными колонками высоконелинейного резистора и внутренней стенкой корпуса с зазором по отношению к...

Номер патента: 1451955

Опубликовано: 27.05.1995

Авторы: Виткин, Петухов

МПК: B21D 19/00

Метки: изотермической, штамповки

УСТРОЙСТВО ДЛЯ ИЗОТЕРМИЧЕСКОЙ ШТАМПОВКИ деталей преимущественно с фланцем и отверстием переменного радиуса, содержащее матрицу с отверстием, пуансон, рычажный прижим, а также систему нагрева, отличающееся тем, что, с целью повышения надежности за счет упрощения конструкции, рычажный прижим соединен с матрицей шарниром, размещенным со стороны участка отверстия матрицы меньшего радиуса.

Номер патента: 1770441

Опубликовано: 23.10.1992

Авторы: Виткин, Грузных, Дружевский, Казаков, Мартынов, Соболев, Толпегин

МПК: C22C 38/40

Метки: литейная, сталь

...достигается за счетмодифицирования стали иттрием и кальцием в определенном соотношении с серой иуменьшения введения алюминия на раскисление, Благоприятное воздействие на трещиноустойчивость иттрия связано не толькос измельчением первичной структуры сталей, но и их активными взаимодействием ссерой, Связывая серу и тугоплавкие сульфиды У 3, температура плавления которыхо2060 С, и удаляя их из стали, иттрий способствует очищению границ зерен и повышению межзерен ной прочности.Исследования показали, что зависимость 40трещиноустойчивости от содержания иттрия носит экстремальный характер, с максимумом при 0,27 ь модификатора. Повышениетрещиноустойчивости происходит при модифицировании от 0,1; до 0,4 иттрия. 45При большем и меньшем содержании...

Номер патента: 1739391

Опубликовано: 07.06.1992

Авторы: Ануфриенко, Виноградова, Виткин, Омельченко, Розет, Харин

МПК: H01C 7/12, H01T 4/06

Метки: защиты, перенапряжений

...с резисторами надевают изоляционный корпус с закрепленной на нем нижней торцовой крышкой, После этого скрепляют формующее приспособление с изоляционным корпусом при помощи винтов, размещенных в отверстиях фланца приспособления. Поджимают колонку резисторов в осевом направлении, после этого поворачивают изоляционный корпус нижним фланцем вниз, Затем внутреннее свободное пространство заливают теплопроводным изоляционным материалом -компаундом, Таким образом при заливке компаунда одновременно формируется колонка, прикрепляется к изоляционному корпусу с помощью перемычки компаунда и формируется канал для выброса газов. После отверждения компаунда формующее приспособление извлекают из изоляционного корпуса и закрывают корпус верхней...

Номер патента: 1723202

Опубликовано: 30.03.1992

Авторы: Виткин, Дейнеко, Парамонов, Скороходов, Филатова

МПК: C25D 1/04

Метки: проката, тонколистового

...трудность получения высокого вакуума и толстых осадков железа (0,1-0,2 мм), исключает доменный, конвертерный процессы, а также горячую прокатку, Предлагаемый способ является прямым получением из железных руд тонкой металлической полосы;Режимы электролиза: Дк = 5 - 1.00 А/дм в стационарных условиях, т = 20-105 С, т= 5-60 с до достижения на металлической полосе-катоде толщины осажденного слоя 100 - 200 мкм. В случае применения ячейки с движущимся электролитом вертикального, горизонтального или наклонного типа Дк может бцть увеличена до 500 А/дм .Термообработкой при 950 - 1000 С в течение 1 ч достигается однородная структура металла основы и осадка железа. обеспечивающая необходимые физика-механические свойства этого материала, что...

Номер патента: 1721636

Опубликовано: 23.03.1992

Авторы: Виткин, Омельченко, Розет, Харин

МПК: H01C 7/12

Метки: защиты, перенапряжений

...однозначно определяют отсутствие необходимости их ремонта, т. е. необходимости их разборки,Сборка устройства производится в следующей последовательности.1721636 35 50 55 На торец изоляционного корпуса 1 наносится в соответствии с технологией клей- герметик 4, например ТИ 4682622.251 ЭТ. Д 055100014, после чего торец корпуса плотно прижимается к фланцу-крышке 3, затем из дозирующего устройства во фланецкрышку подается необходимая порция компаунда-герметика 5, например ТИ 4682622, поверх которого наносится армирующий слой цемента 6, отверждение которого производится в соответствии с существующей технологией. Затем в устройстве размещается нелинейный резистор 2 и армируется второй фланец-крышка.Собранное таким оГоазом устройство крепится...

Номер патента: 1677755

Опубликовано: 15.09.1991

Авторы: Виткин, Кренгауз, Френкель

МПК: H01T 1/15

Метки: защиты, клапан, перенапряжений, предохранительный, устройства

...плос с выступами на торце, положен фиксируется с помощью пружи ца, вставленного в кольцевую к пуса клапана, 2 ил. Прижимное кольцо 6 выполнено с выступами 9 на торцевой поверхности, выполняющими роль фиксаторов пружинного кольца 7,Сборка предохранительного клапана производится с помощью приспособления, например ручного пресса, путем надавливания на прижимное кольцо 6 таким образом, 4 чтобы поместить его в корпус ниже кольцевой канавки 8. Затем с помощью специ- (Л ального инструмента сжимают плоское (Л пружинное кольцо в плоскости кольца и заводят в кольцевую канавку 8, После освобождения плоского пружинного кольца оно разжимается и выступающая из кольцевой канавки часть удерживает прижимное кольцо 6, после этого снимают давление...

Номер патента: 1640820

Опубликовано: 07.04.1991

Авторы: Валов, Виткин, Герасимов, Крупышев

МПК: H03M 1/58

Метки: аналого-цифровой, логарифмический

...работает следующим 20 образом.Исходное состояние задается сигналом сброса, по которому двоичный счетчик 7 устанавливается в нулевое состояние, выходы регистра 13 переходят в состояние "единица", а выходы регистра 14 - в нулевое состояние,Если опорное напряжение больше входного, на первый вход элемента 8 сравнения с блока 9 расширения динамического диапазона попадает входное напряжение. Так как на выходе регистра 13 были установлены единицы с цифроаналогового преобразователя 15 на второй вход элемента 8 сравнения попадает опорное напряжение, которое больше входного по условию и, следовательно, на втором выходе элемента 8 сравнения оказывается логический нуль, который разрешает прохождение импульсов с тактового генератора 5...

Номер патента: 1620966

Опубликовано: 15.01.1991

Авторы: Виткин, Колешко

МПК: G01R 35/00

Метки: проверки, трансформаторов

...3 тока и напряжения состоит из автотрансформатора 11, трансформатора 12, переключателя 13 и двух измерительных приборов 14 и 15. Автотрансформатор 11 регулирует величину тока и напряжения. Переключатель 13 подает либо напряжение на вторичную обмотку трансформатора 1, либо ток от нагруэочного трансфоматора 12 на первичную обмотку трансформатора 1 тока, В первом случае ключом 7 отключают нагрузку в его вторичной обмотке, а во втором случае ключом 4 подключают выход нагрузочного трансформатора 12 к первичной обмотке трансформатора 1 тока, Измерительный прибор 14 показывает дополнительный ток, подаваемый в первичную обмотку трансформатора 1 тока. Измерительный прибор 5 фиксирует величину тока в его вторичной обмотке. Измерительный прибор...

Номер патента: 1474638

Опубликовано: 23.04.1989

Авторы: Валов, Виткин

МПК: G06F 7/04

Метки: информации

...элементы И 16 и 17 разблокированы,По синхронизирующему импульсу, поступающему на вход 19 устройства, осуществляется запись в регистры 3, 14 и 12 чисел А,В,С с первого - третьего входов 1-3 устройства для сравнения. По этому же синхроимпульсу осуществляется суммирование в накапливающем устройстве 15 информации с первого - третьего выходов блока 10 анализа результата. В зависимости от значения девятого и десятого вхо - дов блока 1 О анализа результата из него выбираются такие данные (строки 1-3, 3-15, 25-27 табл.), в результате суммирования которых с содержимым накапливающего сумматора 15 в младших разрядах выхода последнего сформируется код 11, Данный код, поступая на управляющий вход коммутатора 9, подключает через этот коммутатор...

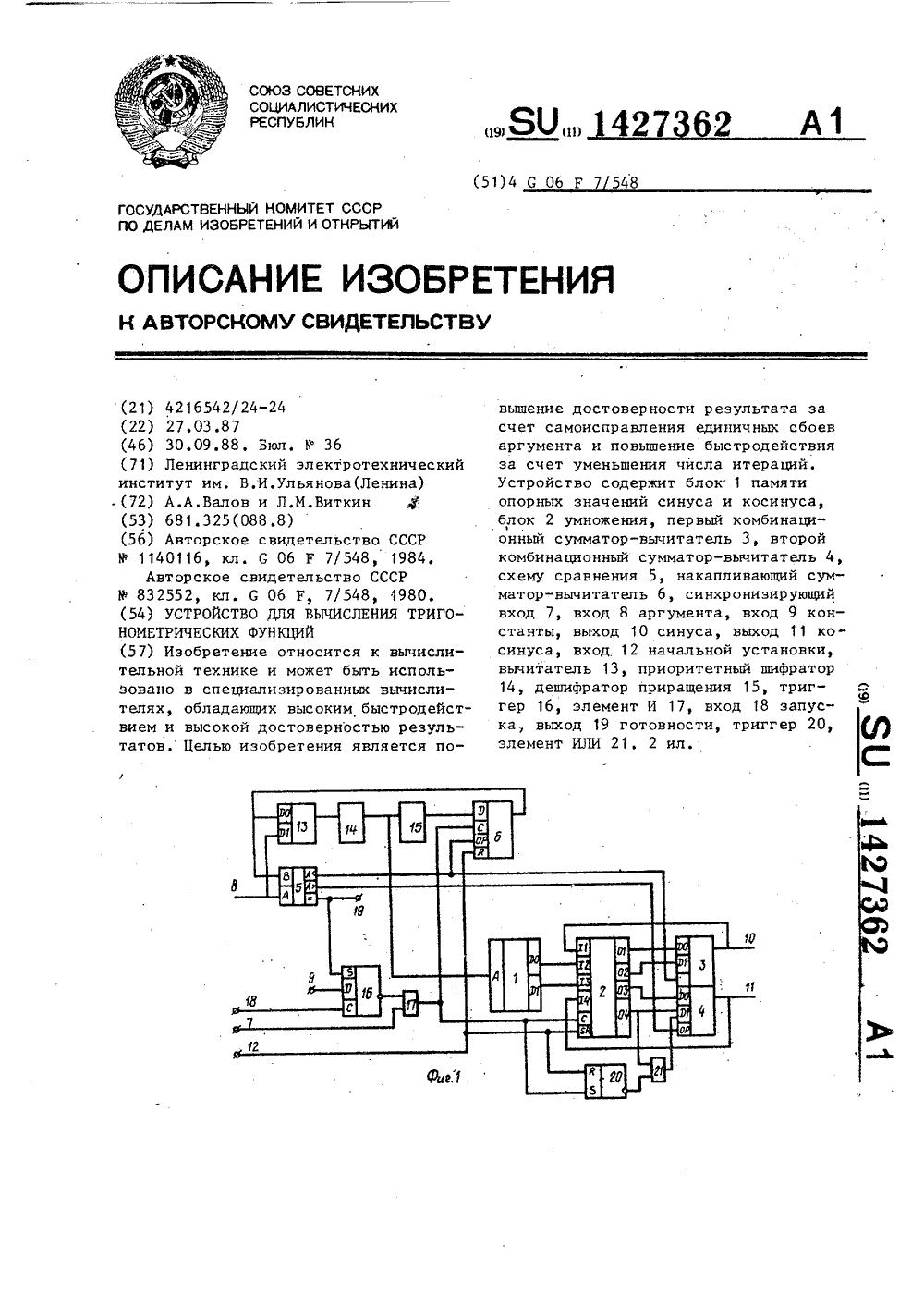

Номер патента: 1427362

Опубликовано: 30.09.1988

Авторы: Валов, Виткин

МПК: G06F 7/548

Метки: вычисления, тригонометрических, функций

...входа 7 устройства,По фронту каждого тактового импульса осуществляется увеличение5(уменьшение) содержимог о накапливающего сумматора-вычитателя 6 на велиРчину 2 , где р - номер старшего значимого разряда величины. Одновременно осуществляется вычисление значения здпх;, и созхпо соотношениям (3), (4) с помощью блока 2 умножения и комбинационных сумматоров3,4.После очередного тактового импульса в накапливающем сумматоре-вычйтателе 6 появится код, совпадающий созначением аргумента, В этом случаепроявляющийся единичный сигнал навыходе признака "Равно" схемы 5 сравнения установит триггер 16 в единичное состояние, блокируя тем самым элемент И 17 для прохождения тактовыхимпульсов с синхронизирующего входа7 устройства, Данный единичный...

Номер патента: 1418708

Опубликовано: 23.08.1988

Авторы: Валов, Виткин, Угрюмов

МПК: G06F 7/544

Метки: вычисления, полинома, степени

...табл. 3.По сигналу записи с входа 8 записи устройства в регистры мультиплексоры 1.1-1,4 заносятся значения коэфФициентов полинома с входов 6,1-6,4 коэффициентов полинома. На выходах сумматоров -го .яруса появляется информация о соответствующем коэффициенте полинома аПоступление данных на вход 5 аргумента устройства сопровождается стробирующим сигналом пуска на входе 7 запуска устройства, По сигналу пуска в устройстве осуществляется запись значения аргумента в регистр 11 ар" гумента, установка счетчика 14 в нулевое состояние, а также по заднему фронту импульсного сигнала пуска производится запуск генератора 13 тактовых импульсов. На выходе 9 готовности результата устройства появляется ну-левой сигнал.При такой дисциплине запуска...

Номер патента: 1408460

Опубликовано: 07.07.1988

Автор: Виткин

МПК: H01C 7/12

Метки: защиты, перенапряжений

...между корпусом 1 и цилиндром 6 заполнено сыпучим теплопроводным изоляционным материалом 7, 30Колонка нелинейных резисторов 3(фиг. 2) имеет на концах металлические наконечники 4, предназначенныедля скрепления колонки внутри корпуса 1. Резисторы 3 выполнены с цилинд -рической боковой поверхностью 8 и ко 35нической фаской 9 и соединены междусобой и с наконечниками 4 по торцамс помощью токопроводящего клеевогосостава 10.Диаметр резисторов 3 равен 28 мм,угол конусности фаски равен 45 , вокачестве токопроводящего клеевого состава использован контактом КН. Соотношение диаметров меньшего и большегооснований конуса фаски составляет 0,85.Для резисторов с диаметром цилиндрической части 28 мм и вязкости клеяКН оптимальный угол конусности фаскилежит...

Номер патента: 1403108

Опубликовано: 15.06.1988

Авторы: Алексеева, Виткин, Кренгауз, Розет

МПК: H01C 7/12

Метки: защиты, перенапряжений

...-- 1,0 мм) больше диаметра высоконелццейных резисторов 4. В каждом гнезде 15 размесцены торцы высоконелинейных резисторов 4, что предотвращает сдвиг торцов резисторов в условиях вибрации относительно друг друга. пружина 8 имеет выемки 7, вы.полненные в местах прохождения стержней 6, для обеспечения изоляции верхнего конца колонки 3 от потенциала фланца 5.Устройство работает следующим образом.Устройство пропускает через себя в нормальном рабочем режиме незначительный ток проводимости, обусловленный большим сопротивлением колонок высоконелинейных резисторов, и кратковременно большие токи, вызванные перенапряжениями, в результате которых снижается сопротивление резисторов в силу их высоконелинейности, тем самым защицьается электрическое...

Номер патента: 1396145

Опубликовано: 15.05.1988

Авторы: Валов, Виткин, Герасимов

МПК: G06F 11/26

...компонент вектора ЛУ и тех разрядов кодов времени, для которых нет 15априорных знаний их значений; в блоке 27 памяти - информации о маскировании не инвариантных к данному КУСкомпонентах вектора ЛУ. Далее выполняются действия, отмеченные в пп. 20б) и в) при поступлении сигнала запуска.Через время, заданное для выработки управляющим автоматом нового КУС,соответствующего поступившему на 25него вектору ЛУ, управляющий автомат.выдает по входу 23 КУС, сопровождаемый стробирующим сигналрм по входу31 устройства.При этом сигналом по входу 31 3 Отриггер 1 управления переводится внулевое состояние. Сигналом с егоинверсного выхода осуществляется запись КУС в регистр 12 и запись врегистр 26 информации о векторе ЛУ,хранимой в регистре 13....

Номер патента: 1363205

Опубликовано: 30.12.1987

Авторы: Валов, Виткин, Герасимов

МПК: G06F 7/552

Метки: возведения, степень

...3 памяти, в последнем производится вы-борка констант 2 , 2 Р. ,2 , гдер - номер старшего разряда, содержащего единицу при двоичном представлении адреса. Эти константы поступают на соответствующие входы первой группы входов вычислительных блоков 2,1 .2.Б. В формирователе 9 произ ведений каждого -го вычислительного блока производится умножение этих констант на величину Х, снимаемую с выхода регистра 10 этого вычислительного блока, и на соответствующие биноминальные коэффициенты, содержа щиеся в блоках 16.116.М- хранения коэффициентов этого вычислительного блока. В результате проведенных операций на первом (И-х)-ом выходах 25 30 35 40 45 50 55-го вычислительного блока формируются все слагаемые рекуррентных соотношений (4.1)(4,И),...

Номер патента: 1356011

Опубликовано: 30.11.1987

Авторы: Виткин, Демьяненко

МПК: H01C 7/12

Метки: нелинейного, ограничителя, перенапряжений

...10, а ,на нижней крьппке 3 закрепляют втул ку 16, осуществляя герметизацию корпуса. Затем открывают кран 20, включают насос 19 и осуществляют откачку воздуха из внутренней полости через отверстие 21 до остаточного давления 45 не более 2 10 ЗПа, после чего кран 20 закрывают. После этого открываюткран 15, при этом из емкости 13 по шлангу 12 через отверстие 9 во внутреннюю полость под воздействием создавшегося в ней разрежения засасывается трансформаторное масло, пропитывая кварцевый песок. После пропитки крьппку 10 и переходную втулку 16 снимают и герметизируют отверстия 9 и 21 в крьппках 2 и 3,Выбор объемного соотношения кварцевого песка и трансформаторного мас" ла произведен на основании экспери 1ментальных результатов, полученныхна...

Номер патента: 1348831

Опубликовано: 30.10.1987

Авторы: Валов, Виткин, Герасимов, Кубовэ

МПК: G06F 7/552

Метки: вычисления, степенной, функции

...основан на том, что при режиме возведения в квадрат после завершения цикла вычисления содержимое прямых выходов счетчика 2 является корнем квадратным от величины, снимаемой с выходов накапливающего сумматора 4.Режим 2-ой извлечения квадратного корня задается нулевым сигналомБЯ =0 с входа 18 режима устройства.В этом режиме единичным сигналомс пятого выхода 4 блока 7 управления мультиплексор 15 подключает навторой вход первой схемы 1 сравнениявыход комбинационного сумматора 17,коммутатор 16 подключает на выход19 результата прямой выход счетчика2, на второй вход схемы 14 сравнения .выход накаплицаюшгго сумматораВ результате таких подключений цавторые входы схем 14, 1 сравнениябудут подаватгся значеция, гоответствующгц концам...

Номер патента: 1339553

Опубликовано: 23.09.1987

Авторы: Валов, Виткин, Герасимов

МПК: G06F 7/52

Метки: деления

...работает следующим.об- .разом.Исходное состояние задается сигналом системного сброса, по которомувыходы блоков 3 и 3 устанавливаются в нулевое состояние, синхронизирующие сигналы с выходов блока 8 отсутствуют, а сигнал готовности на еговыходе 10 устанавливается в единичное состояние, Выход сумматора 17 устанавливается в нулевое состояние,а в сумматоры 14 и 15 записываетсякод числа "1" и " - 1" соответственно.После поступления операндов Х и Усоответственно на входы делимого иделителя на выходах схем 1 и 2 сравнения и на сигнальных выходах блоков3, и 3 будет находиться информацияо соотношениях между значениями поступивших операндов и исходными значениями делимого и делителя, хранящихся соответственно в сумматоре 17и блоках 3, и 3 ....

Номер патента: 1315983

Опубликовано: 07.06.1987

Авторы: Бутин, Валов, Виткин, Герасимов

МПК: G06F 11/26

...векторов логических условий, инициирующих форми рование этого кода управляющих сигналов, и код контрольного времени его формирования, а в блоке 21 памяти - информация о мАскировании тех ,компонент векторов логических усло вий и тех разрядов кодов времени, которые контролю не подлежат.Спустя заданное время для выполнения операций в ОА под действием выработанного кода управляющих сигна лов из ОА по входу 15 поступает сигнал ответной реакции (вектор логических условий), и осуществляются операции, аналогичные рассмотренным,Сигнал сброса, поступающий на ЗОвход 14, осуществляет перевод устройства в исходное состояние, На этом работа устройства для контроля заканчивается.При исправной работе контролируемых автоматов (УА и ОА) на первых и...

Номер патента: 1236575

Опубликовано: 07.06.1986

Авторы: Виткин, Коньков

МПК: H02J 13/00

Метки: выявления, линии, поврежденного, участка

...линии путем сохранения стабильных выдержек времени отключения отделителей.На фиг.1 представлена схема разомкнутой электрической сети, в которой рассмотрена реализация предлагаемого способа; на фиг.2 - то же, после действия АВР на стключенный выключатель линии.Электрическая сеть содержит участки 1 5 сети, выключатели 6 и 7, трансформаторы 8 тока, устройства 9 автоматики отключения отделителей, устройство 10 автоматики отключения отделителей на головных участках, устройства 11 автоматики пуска передатчика, релейную защиту 12 линии, отделители 1 о 20.Способ реализуется следующим образом.При повреждении одного из участков линии, например четвертого участка, в точке К по факту первого броска тока К 3 через тран сформаторы 8 тока на...

Номер патента: 1220042

Опубликовано: 23.03.1986

Авторы: Виткин, Розет, Сергеев

МПК: H01C 7/12, H02H 3/20

Метки: защиты, перенапряжений

...контакт между высоко- нелинейными резисторами осуществляется с помощью электродов 6, нанесенных на торцовые поверхности резисторов.Устройство работает следующим образом. В длительном эксплуатационномрежиме через высоконелинейныерезисторы 3, контакт между которыми осуществляется при помощи электродов б, протекает ток проводимостинезначительной величины при импульсах перенапряжений через высоконелинейные резисторы 3 вследствиерезкого увеличения их проводимостипротекает ток амплитудой 1001000 А. При этом из электропередачипоглощается избыточная энергия,что приводит к уменьшению амплитудыперенапряжения.Необходимость оптимального соотношения между диаметрами определяется следующим образом,Под пропускной способностью понимается свойство...

Номер патента: 1180990

Опубликовано: 23.09.1985

Авторы: Виткин, Розет, Сергеев

МПК: H01C 7/12, H01T 4/06

Метки: защиты, перенапряжений

...0 стержневыми выводами (фиг. 3) и с пластинчатыми выводами (фиг, 4), на фиг. 5 - .предлагаемое устройство с элементами для крепления секций колонок резисторов, выполненными 25 в виде бандажей, продольное сечение; на фиг, 6 - устройство с эле-. ментами для крепления секций колонок резисторов, выполненными в виде опорных выступов на боковой поверхности несущей опоры, продольное сечение.Устройство для защиты от перенапряжений (фиг, 1 и 2) состоит из изоляционного корпуса 1 с уста 35 новленными внутри него параллельно соединенными колонками 2, состоящих из последовательно соединенных секций 3 высоконелинейных резисторов 4. Каждая секция 3 колонок 2 резисторов 4 закреплена на кронштейнах 5, укрепленных с помощью электроизоляционного клея или...

Номер патента: 1170548

Опубликовано: 30.07.1985

Авторы: Виткин, Чепурин

МПК: H02J 3/24

Метки: нагрузки, отключения

...Государственного комитета СССР.по делам изобретений и открьггий113035, Москва, Ж, Раушская наб., д.4/5 Филиал ППП "Патент", г.Ужгород, ул,Проектная,4 1 11Изобретение относится к автоматизации электрических сетей.Цель изобретения - исключениеложного отключения нагрузки приподаче на устройство оперативноготока.На чертеже приведена блок-схемаустройства.Устройство автоматики отключениянагрузки включает в себя пусковойЯблок 1, производящий пуск автоматики на отключение нагрузки при изменении определенного параметра сети,например частоты или напряжения, доаварийной величины, блок возврата 2,производящий пуск автоматики на обратное включение нагрузки при восстановлении соответствующего параметрасети, выходной блок 3, действующийна...

Номер патента: 1136252

Опубликовано: 23.01.1985

Авторы: Виткин, Коржавин

МПК: H02J 3/24

Метки: мощностью, нагрузки, снижении

...на шинах 15 подстанции до предаварийной величины (порядка 0,6-0,8 от 0 ;, второго пускового блока 18 отключения (с уставкой б), аналогичного первому пусковому блоку 17 отключения и служащего для фиксации почижения напряжения на шинах подстанции 15 до аварийной величины порядка 0,3-0,5 от О ), блока 19 разности времен, состоящего, например, иэ промежуточных реле, одно иэ которых имеет возможность регули3 1136ранки времени на возврат (срабатывание) до 0,5 с, служащего для сравнения разности времен между срабатыванием первого пускового блока 17 ивторого пускового блока 18 с наперед заданной величиной, срабатывающего и запоминающего факт срабатыванияв случае, если указанная разность времени оказывается равной нли превышает заданное...

Номер патента: 1098620

Опубликовано: 23.06.1984

Авторы: Виткин, Петухов

МПК: B21D 35/00

Метки: листового, подачи, шаговой

...яреКгеризуетс 51 цсдостягоч Ой точностьк подачи ца шаг ли(- тОБОГО ме)текала тол 3 и)10 Й 1,ма( и м(.нее С ЯЛОЦ ЖЕСТКОСТЬЮ.Е,ЕЛ 1 Из(ИПС ГЕНИ 53 11(3 Ы 1 Е Ц И ( Г О- ОС) И 1)лсаЕИ.ос гянленняи 3(ель досгигается тсм, что Со.ЯСНО СЦОСООУ Ецс 1 ГОЕ)ОЙ .ЕОДЗП .ЕИ.ТОЕ 301 О ыя ГрЯГ 1 Я преимЦествец 3) тол 1 и нОЙ 11,Чч ( Ер(дварительцо оорязовяццым тек 310 ЛОЦЧЕСКИМ ЗГЕСМЕЕТОс) ЦОД;10 ИРГЕЛЬ ЦРИ пйс,)ед 01(ятс".,ьОЙ птс 1;с 31 Онкс. Вкг)к)1 ск)111 с- чу цср(",Ес(ЕЕСПЕ чятс риала ня пяг и коррк Ги рОВк) 1)егечс 11(еЕи 5 БОз,3(.ЙстВисч) лО - вителя ца те.,цологический злечснт в Еш )Я ВГ 1 Е 1331. 11 ЕЕ 1 ЕИ КЧГЕ ЯР 1М 110 В(Р.(110 СТР а 3 стсРиалс 1, Ге.1 Олис)сск 31 Й с,1 ес 1 е 33 П 0,1 ЛО 3 ГСГЕЬ 6 РЯЗМК)Т ЕЧЕЕ 1 31 Я,ЕЗЯНИЯ И ОГ....

Номер патента: 1035702

Опубликовано: 15.08.1983

Авторы: Виткин, Сергеев

МПК: H01T 5/04

Метки: защиты, перенапряжений

...достигается тем, что в устройстве для защиты от перенапряжений, содержащем полый изоляционный цилиндр, установленный в изоляционном корпусе с образованием между ними кольцевого зазора, в котором между высоковольтным и заземленным выводами вертикально располокены колонки высоконелинейных резисторов, охваченные теплопроводным материалом, колонки высоконелинейных резисторов разбиты на несколько расположенных друг над другом последовательно соединенных секций, каждая из которых состоит из нескольких параллельно соединенных колонок высоконелинейных резисторов,причемколичество колонок в секциях уменьшается в направлении сверху вниз от высоковольтного вывода к заземленному,Вследствие того, что отдельные секции будут иметь различные элект-,...

Номер патента: 1032508

Опубликовано: 30.07.1983

Авторы: Бондаревский, Виткин

МПК: H02H 3/08

Метки: высокого, двойной, замыкания, защит, или, короткого, отказе, отключения, поврежденного, присоединения, резервирования, секционированной, системой, шин, электроустановки

...к первому и второмувыходам блока междуфазных повреждений,третий выход которого подключен к третьему входу выкодного блока, к четвертомуи пятому вкодам которого подключены выходы соответственно блока фиксации короткого замыкания и блока поврежденийна землю, первый и второй выходы выходного бпока подключены к вновьвведенным входам соответственно первого ивторого блоков откшочения, третий выходвыходного блока подключен к вновь введенному входу блока нарушения фиксации, а четвертый выход выходного блокак входу откшочения шиносоединитепьного(ипи секционного) выключателя,На чертеже изображена функциональная схема предлагаемого устройства.Устройство состоит иэ резервных защит 1.1 и 1.2, установленных на питаюших присоединениях, например на...

Номер патента: 989670

Опубликовано: 15.01.1983

Автор: Виткин

МПК: H02J 3/24

Метки: разгрузки, района, сети, электрической

...например Оф 1 с, Кроме тог устройство содержит трансформатор на пряжения 15, включенный на шины под- станции 11 и служащий для питания блока 18 Фиксации повреждения и блока 17 снижения частоты. Блок 16 Фиксации повреждения служит для блокировки н время цикла АПВ питающей линии блоков 12 отключения нагрузки и блока 13 включения нагрузки при отключении питающей линии 5 иэ-за ее повреждения. Блок 17 снижения частотыфО служит для ускорения запуска пусковых блоков 9 и 10 при снижении частоты и случаях, если после отключения пита, ющей линии 5, напряжение на нЮ поддерживается, например, синхронны ми двигателями, входящими в состав нагрузки 18 и 19.В устройство введен блок 20 повторной команды разгрузки, состоящий из тех же ступеней, что...

Номер патента: 972604

Опубликовано: 07.11.1982

Авторы: Виткин, Зеленцов

МПК: H01C 7/12

Метки: защиты, перенапряжений

...формула изобретения лами в стенке, в которых размещены указанные колонки нелинейного резистора, а полость для выхода газа образо,вана внутренней боковой поверхностью корпуса.С целью повышения взрывобезопасности, корпус выполнен с продольными прорезями, соединяющими указанные каналы с полостью для выхода газа.На фиг.1 показано. предлагаемое устройство для защиты от перенапря жений с каналами, смещенными к полости для выхода газа, поперечное сечение; на фиг.2-4 - устройство с различными вариантами исполнения прорезей соединяющих каналы с по лостью для выхода газа, поперечное сечение.Устройство состоит из изоляционного корпуса 1 с каналами 2, в которых расположены колонки нелинейно- о го резистора 3. Пространство между колонками и...
