Регулятор уровня верхнего бьефа

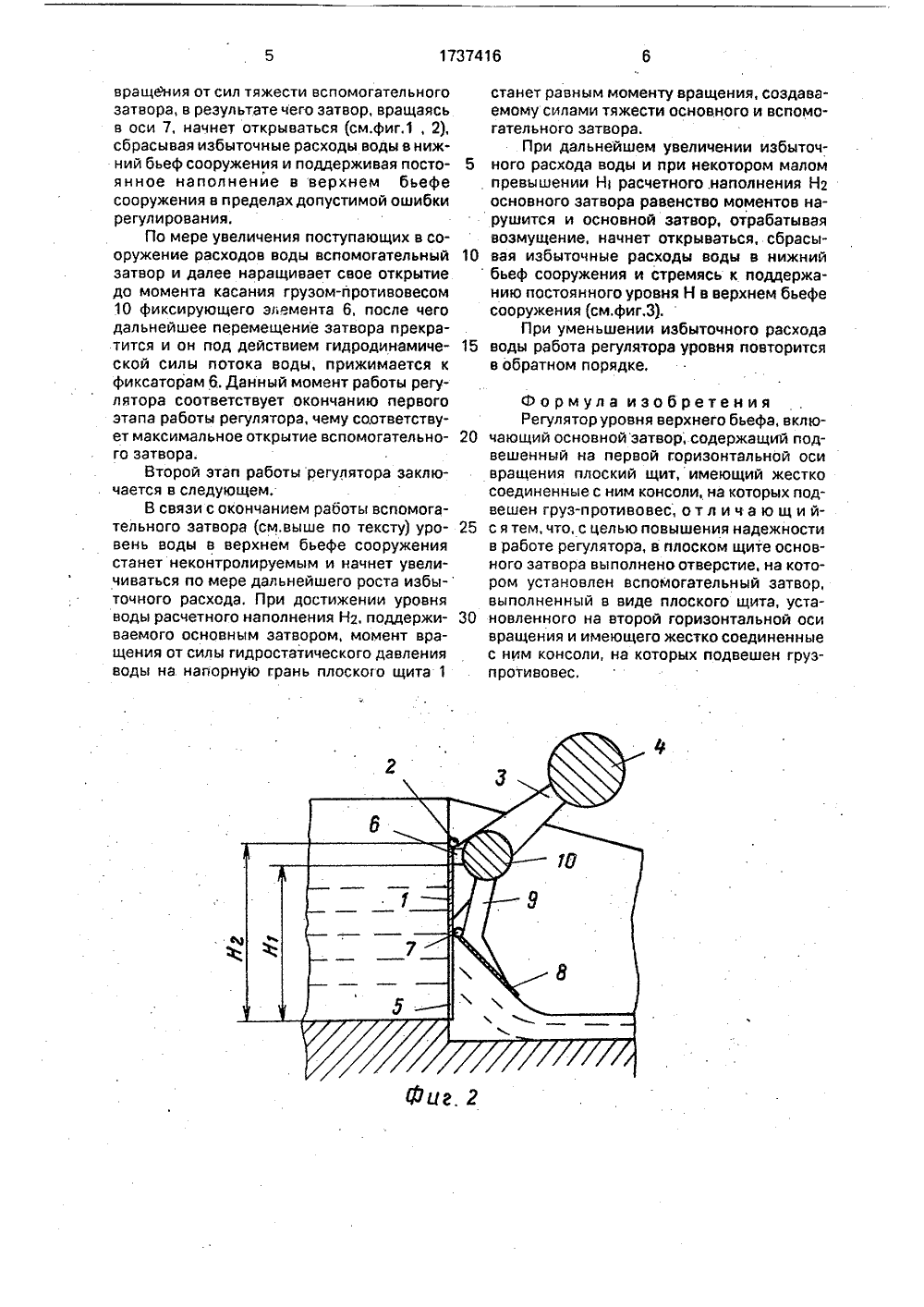

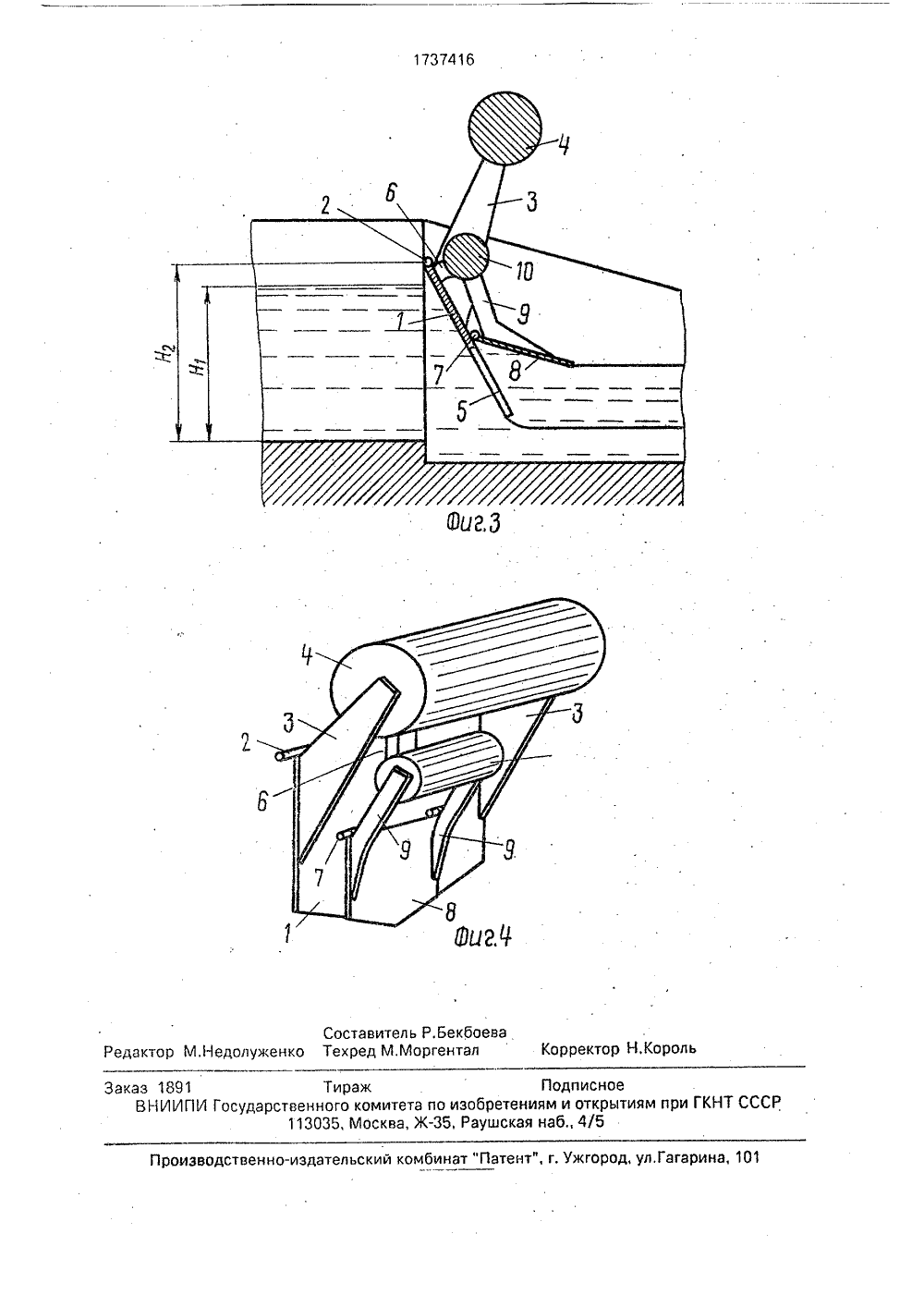

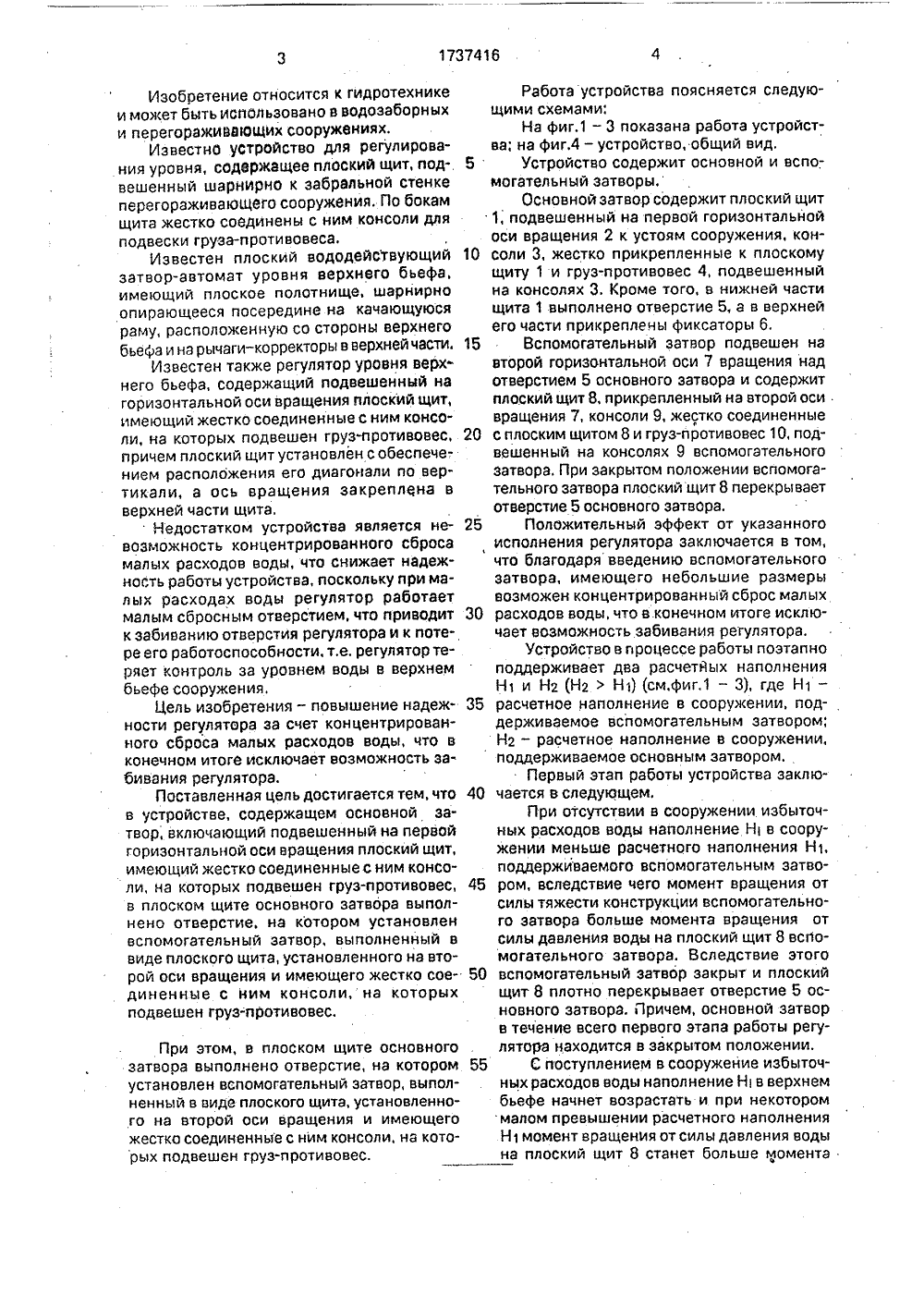

(5 КОМИТЕТИ ОТКРЫТИ ГОСУДАРСТВЕННЬПО ИЗОБРЕТЕНИПРИ ГКНТ СССР ИСАНИЕ ИЗОБРЕТЕНИЯ В 20С.Бекбоева идроавтоматика в ор78, с,58 - 60,тельство СССРО 9/02, 1986. НЯ ВЕРХНЕГ(57) Изобретение ои может быть исполи перегораживаю тносится к гидротехнике ьзовано в водозаборных щих сооружениях, Цель КОМУ. СВИДЕТЕЛЬСТВУ(56) Бочкарев Я.В, Гшении. М.: Колос, 19Авторское свидР 1386968, кл, 6 05 изобретения - повышение надежности работы регулятора - достигается тем, что устройство содержит основной затвор, включающий подвешенный на первой горизонтальной оси 2 вращения плоский щит 1, имеющий жестко соединенные с ним консоли 3, на которых подвешен груз-противовес 4, при этом в плоском щите 1 основного затвора выполнено отверстие 5, на котором установлен вспомогательный затвор, выполненный в виде плоского щита 8, установленного на второй оси 7 вращения и имеющего жестко соединенные с ним консоли 9, на которых подвешен груз-противовес 10, 4 ил.Изобретение относится к гидротехнике и может быть использовано в водозаборных и перегораживающих сооружениях.Известно уСтройство для регулирования уровня, содержащее плоский щит, подвешенный шарнирно к забральной стенке перегораживающего сооружения. По бокам щита жестко соединены с ним консоли для подвески груза-противовеса.Известен плоский вододействующий затвор-автомат уровня верхнего бьефа, имеющий плоское полотнище, шарнирно опирающееся посередине на качающуюся раму, расположенную со стороны верхнего бьерна и на рычаги-корректоры в верхней части,Известен также регулятор уровня верхнего бьефа, содержащий подвешенный на горизонтальной оси вращения плоский щит, имеющий жестко соединенные с ним консоли, на которых подвешен груз-противовес, причем плоский щит установлен с обеспечением расположения его диагонали по вертикали, а ось вращения закреплена в верхней части щита,Недостатком устройства является невозможность концентрированного сброса малых расходов воды, что снижает надежность работы устройства, поскольку при малых расходах воды регулятор работает малым сбросным отверстием, что приводит к забиванию отверстия регулятора и к потере его работоспособности, т,е. регулятор теряет контроль за уровнем воды в верхнем бьефе сооружения.Цель изобретения - повышение надежности регулятора за счет концентрированного сброса малых расходов воды, что в конечном итоге исключает возможность забивания регулятора.Поставленная цель достигается тем, что в устройстве, содержащем основной затвор, включающий подвешенный на первой горизонтальной оси вращения плоский щит, имеющий жестко соединенные с ним консоли, на которых подвешен груз-противовес, в плоском щите основного затвора выполнено отверстие, на котором установлен вспомогательный затвор, выполненный в виде плоского щита, установленного на второй оси вращения и имеющего жестко соединенные с ним консоли, на которых подвешен груз-противовес. При этом, в плоском щите основного затвооа выполнено отверстие, на котором установлен вспомогательный затвор, выполненный в виде плоского щита, установленного на второй оси вращения и имеющего жестко соединенные с ним консоли, на которых подвешен груз-противовес.Работа устройства поясняется следующими схемами: На фиг,1 - 3 показана работа устройства; на фиг.4 - устройство, общий вид.5 Устройство содержит основной и вспомогательный затворы Основной затвор содержит плоский щит1, подвешенный на первой горизонтальной оси вращения 2 к устоям сооружения, кон 10 соли 3, жестко прикрепленные к плоскому щиту 1 и груз-противовес 4, подвешенный на консолях 3. Кроме того, в нижней части щита 1 выполнено отверстие 5, а в верхней его части прикреплены фиксаторы 6. 15 20 Вспомогательный затвор подвешен на второй горизонтальной оси 7 вращения над отверстием 5 основного затвора и содержит плоский щит 8, прикрепленный на второй оси вращения 7, консоли 9, жестко соединенные с плоским щитом 8 и груз-противовес 10, подвешенный на консолях 9 вспомогательного затвора. При закрытом положении вспомогательного затвора плоский щит 8 перекрывает отверстие 5 основного затвора Положительный эффект от указанногоисполнения регулятора заключается в том,что благодаря введению вспомогательного затвора, имеющего небольшие размерывозможен концентрированный сброс малыхрасходов воды, что в.конечном итоге исключает возможность забивания регулятора,30 Устройство в процессе работы поэтапно поддерживает два расчетйых наполнения Н 1 и Н 2 (Н 2Н 1) (см.фиг.1 - 3), где Н 1 - расчетное наполнение в сооружении, поддерживаемое вспомогательным затвором; Н 2 - расчетное наполнение в сооружении, поддерживаемое основным затвором.Первый этап работы устройства заключается в следующем.При отсутствии в сооружении. избыточных расходов воды наполнение Н в сооружении меньше расчетного наполнения Н 1,35 40 поддерживаемого вспомогательным затвором, вследствие чего момент вращения от силы тяжести конструкции вспомогательно 45 го затвора больше момента вращения от силы давления воды на плоский щит 8 вспомогательного затвора. Вследствие этого 50 вспомогательный затвор закрыт и плоский щит 8 плотно перекрывает отверстие 5 основного затвора. Причем, основной затвор в течение всего первого этапа работы регулятора находится в закрытом положении,малом превышении расчетного наполнения Н 1 момент вращения от силы давления воды на плоский щит 8 станет больше момента 55 С поступлением в сооружение избыточных расходов воды наполнение Н в верхнем бьефе начнет возрастать и при некоторомвращения от сил тяжести вспомогательногозатвора, в результате чего затвор, вращаясьв оси 7, начнет открываться (см.фиг.1, 2),сбрасывая избыточные расходы воды в нижний бьеф сооружения и поддерживая постоянное наполненйе в верхнем бьефесооружения в пределах допустимой ошибкирегулирования.По мере увеличения поступающих в сооружение расходов воды вспомогательный 10затвор и далее наращивает свое открытиедо момента касания грузом-противовесом10 фиксирующего элемента 6, после чегодальнейшее перемещение затвора прекратится и он под действием гидродинамической силы потока воды, прижимается кфиксаторам 6. Данный момент работы регулятора соответствует окончанию первогоэтапа работы регулятора, чему соответствует максимальное открытие вспомогательного затвора.Второй этап работы регулятора заключается в следующем,В связи с окончанием работы вспомогательного затвора (см.выше по тексту) уровень воды в верхнем бьефе сооружениястанет неконтролируемым и начнет увеличиваться по мере дальнейшего роста избы-точного расхода. При достижении уровняводы расчетного наполнения Н, поддерживаемого основным затвором, момент вращения от силы гидростатического давленияводы на напорную грань плоского щита 1 станет равным моменту вращения, создаваемому силами тяжести основного и вспомогательного затвора.При дальнейшем увеличении избыточного расхода воды и при некотором малом превышении Н расчетного, наполнения Н 2 основного затвора равенство моментов нарушится и основной затвор, отрабатывая возмущение, начнет открываться, сбрасывая избыточные расходы воды в нижний бьеф сооружения и стремясь к поддержанию постоянного уровня Н в верхнем бьефе ссорукения (см.фиг,3).При уменьшении избыточного расхода воды работа регулятора уровня повторится в обратном порядке,Формула изобретения Регулятор уровня верхнего бьефа, включающий основной затвор, содержащий подвешенный на первой горизонтальной оси вращения плоский щит, имеющий жестко соединенные с ним консоли, на которых подвешен груз-противовес, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности в работе регулятора, в плоском щите основного затвора выполнено отверстие, на котором установлен вспомогательный затвор, выполненный в виде плоского щита, установленного на второй горизонтальной оси вращения и имеющего жестко соединенные с ним консоли, на которых подвешен груз- противовес,1737416Составител ь Р. Бекбоева дактор М,Недолуженко Техред М.Моргентал Корректор Н,Корол каз 1891 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС113035, Москва, Ж, Раушская наб 4/5зводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
