Аналого-цифровой преобразователь

Номер патента: 332569

Авторы: Гайсинский, Матреничев, Победоносцев

ZIP архив

Текст

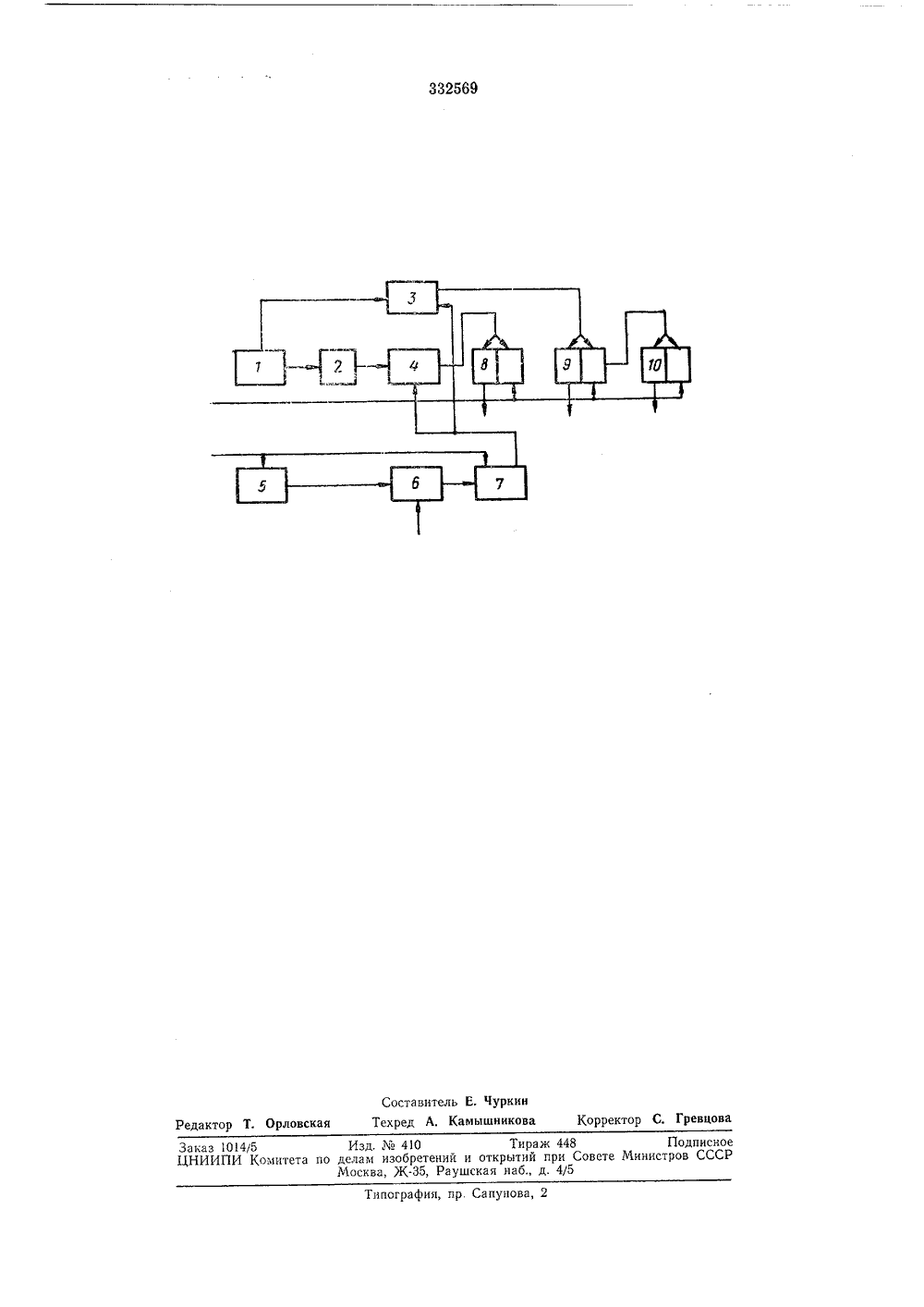

Саюэ Советских Социалистических Респуелик4-Р" присоединением заявкиКомитет по делам нзооретсннй н открытий прн Совете Министров СССРриоритет публиковано 14,111.1972. Бюллетеньата опубликования описания 21.1 т/.1972 К 681.325(088.8 Авторыизобретени, А. Победоносцев, А. И, Ма 1 реничев и Л. М, Гайсинский явител НАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗО и 10 соответственно первого и высших рарядов.Элементы 1, 3,5, б, 7,9, 10 ов аналого-цифровой преобразовнительная схема И 4 открыв1образуемый интервал временитриггером 7 и пропускает на твого разряда импульсы счета отинвертированные по фазе в кас оычно атель. ается управл риггер генера каде 2 входят Допол та пре яющиь 8 пер тора 1 Предмет изобрАналого-цифровой преобр жащий генератор счетных и И, управляющий триггер образного напряжения, нуль иый счетчик, отличаюитийся двукратного увеличения точ ваиия напряжения в код, в но введена схема И, фа каскад и триггер, счетный в динен с выходом дополните один вход которой подключ вертирующий каскад к ген импульсов, а другой - к вь щего триггера. ете Изобретение относится к автоматике и может применяться в устройствах для ввода информации в ЦВМ для магнитной записи кодом ит.д,Известен аналого-цифровой преобр азова тель, содержащий генератор счетных импульсов, схему И, управляющий триггер, генератор пилообразного напряжения, нуль-орган и двоичный счетчик.С целью увеличения точности преобразова ния напряжения в код, в предложенный преобразователь дополнительно введена схема И, фазоинвертирующий каскад и триггер, счетный вход которого соединен с выходом дополнительной схемы И. Один вход схемы 15 И подключен через фазоинвертир ующий каскад к генератору счетных импульсов, а другой - к выходу управляющего триггера,На чертеже показан предложенный преобр азов атель. 20Аналого-цифровой преобразователь содержит генератор счетных импульсов 1, фазоинвертирующий каскад 2, схемы И 3, 4, генератор пилообразного напряжения 5, нуль-орган б, управляющий триггер 7, триггеры 8, 9 25 азователь, содермпульсов, схему , геператор пилов орг и двоичтем, что, с целью ности преобразолего доиолнительзоинвертирующий ход которого сое. льной схемы И, ен через фазоинератору счетных тходу управляюЗаказ 1014/5 Изд, Мз 410 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2

Смотреть

Заявка

1470384

В. А. Победоносцев, А. И. Матреничев, Л. М. Гайсинский

МПК / Метки

МПК: G01R 19/255, G04F 10/04, H03M 1/56

Метки: аналого-цифровой

Опубликовано: 01.01.1972
