Номер патента: 1627854

Опубликовано: 15.02.1991

Авторы: Кнорринг, Рукина, Фомин

МПК: G01G 7/04

Метки: весы, электромагнитные

...соеди.цяя исто гцик ткаб на время импуль 55са "а" (Фиг.4) . входом сумматора 25,в результате чего сиповая катушка 3получает импу.ьс тока Л 1 сила ДР В 11 поднимает силовую катушку 3 к эталонному грузу 8, через время задержки гФормируемое блоком 31, запускается одновибратор 30, выходной импульс которого, поступая на управляющий вход второго ключа 34, замыкаг г его, соединяя источник тока 35 с катушкой электромагнита 18, Сердечники 17 и 16 эгектромагнита втягиваются, эталонный груз 8 освобождается фиксаторами 9 и 10 и без удара ложится на силовую катушку 3. Действие импульсов "а" и "Ь" (фиг,4) заканчивается. Сердечники электромагнита возвращаются в исходное положение. При обесточенной катушке электромагнита 18 осуществляется коррекция...

Номер патента: 1530935

Опубликовано: 23.12.1989

Авторы: Кнорринг, Ривилис, Рукина, Тимашев

МПК: G01G 7/04

Метки: весы, электронные

...и через элемент 33 задержки - 25 определения минимального и максимальсо счетным входом этого же счетчика. ного значений производится сравнениеЭлектронные весы работают следую- результата текущего преобразования щим образом. АЦП с минимальным и максимальным реПосле начала взвешивания на выходе зультатами, полученными в течение тедатчика 3 положения появляется анало кущего цикла измерения весов, храняговый сигнал, определяемый смещением щимися в регистрах 19 и 22 соответстподвижной системы 2 относительно поло- венно. Отличие между сравнивающими жения равнонесия, Сигнал с датчика 3 устройствами 17 и 20 состоит только положения преобразуется АЦП 4. С одно- н том, что сравнивающее устройство 17 го из выходов АЦП 4 сигнал поступает выдает...

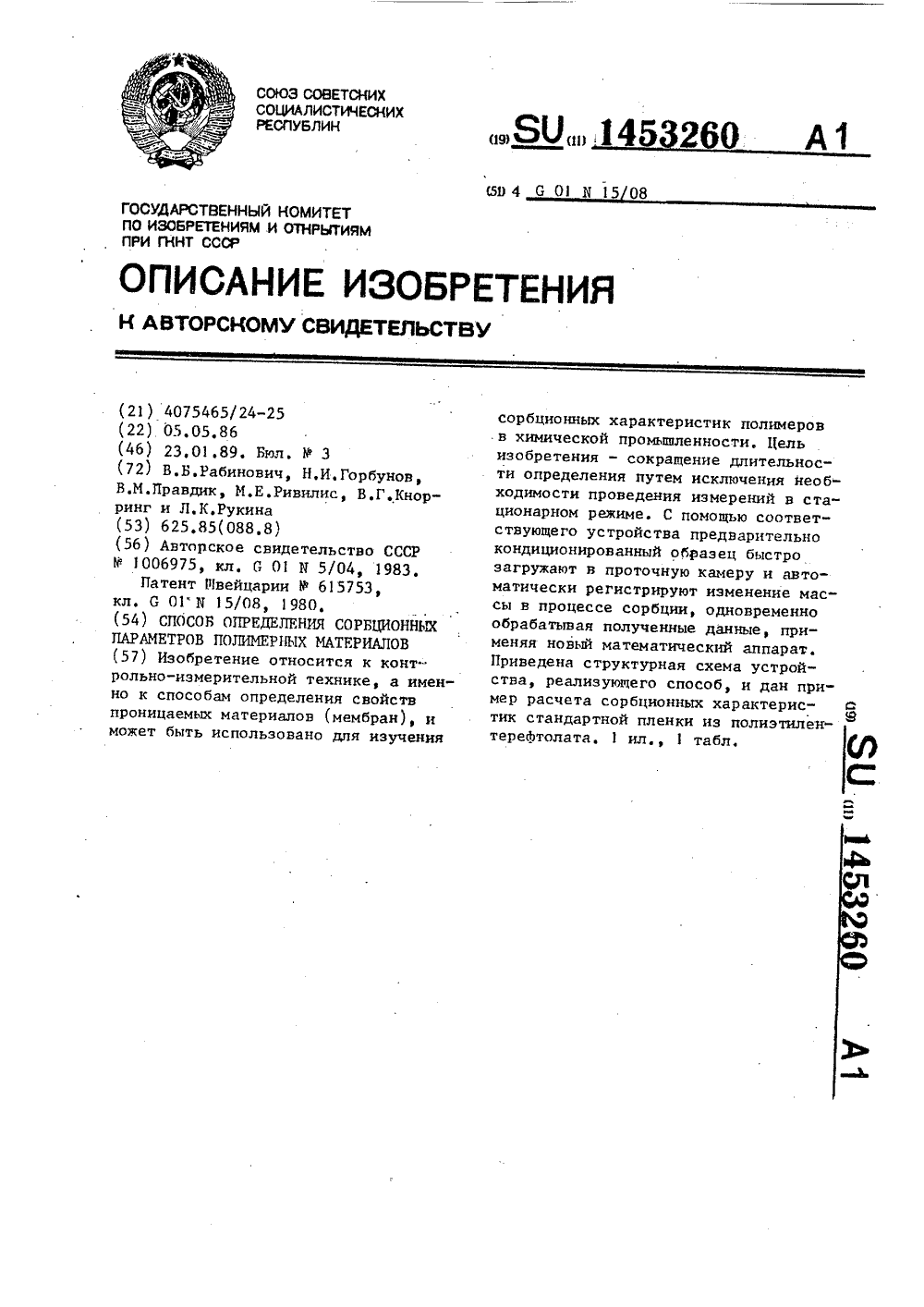

Номер патента: 1453260

Опубликовано: 23.01.1989

Авторы: Горбунов, Кнорринг, Правдик, Рабинович, Ривилис, Рукина

МПК: G01N 15/08

Метки: параметров, полимерных, сорбционных

...момента укладки образца, извлеченного из эксикатора 1 в корзину 5,разарретирования весов и запуска иэмерительно-вычислительного комплекса(ИВК), При этом время переходногорежима минимизируют благодаря конструкции крынки 15 камеры 2,Сдвиганием одной половины крышки15 образуют щель между трубкой 9 икрышкой 15, образец проваливается вэту щель, падая в корзину 5, послечего плотно сдвигают друг к другу ик трубке 9 обе половины крышки закрывают эксикатор 1. Время перекладки образца из эксикатора в корзинусоставляет 1-3 с. Сразу разарретируют весы и запускают ИВК. В процессесорбционного эксперимента на выходцифрового вольтметра 16 от электропульта 14 поступает в виде напряжения постоянного тока информация омассе образца, находящегося в...

Номер патента: 1352233

Опубликовано: 15.11.1987

Авторы: Кнорринг, Моисейченко, Рукина

МПК: G01G 7/02

Метки: весы, цифровые

...управляемого генератора, выход опорного генератора подключен через циклический счетчик, фазовый компаратор,-ключ и сумматор к входу магнитной системы, а выходы источников тока компенсации груза и компенсации 55тары соединены соответственно с вторыми входами ключа и сумматора, о тл и ч а ю щ и е с я тем, что, с целью повышения быстродействия путем непосредственного преобразования 3 13канчивается, когда устанавливается= О, ц = 0 и частота Гвозвращается к первоначальномузначению,что является исходным состоянием дляпоследующего взвешивания.В режиме измерения, при установлении груза 3 массой ш = .Сопя нахгрузоприемную площадку 2, чувствительный элемент 1 смещается, на выходе преобразователя некомпенсации 5появляется сигнал, в результате...

Номер патента: 1280697

Опубликовано: 30.12.1986

Авторы: Кнорринг, Перекусихин

МПК: H03M 1/10

Метки: аналого, времени, задержки, отсчета, преобразователей, цифровых

...через элемент И 23 заднего фронта импульса одновибратора 19.Сигнал с выхода элемента И 23 через элемент ИЛИ 22 взводит триггер 24, сигнал с выхода которого вторично запускает генератор 2 случайных чисел. Импульсом с одновибратора 19 35 взводится счетный триггер 20 и путем установки сигнала логической "1" на третьем входе элемента И 15 разрешает работу измерителя 12 интервалов времени, которая впервом такте была 4 О запрещена. В дальнейшем цикл работы устройства повторяется аналогично первому такту. Генератор 2 случайных чисел генерирует последовательность случайных двоичных чисел, полностью идентичную последовательности первого такта. Аналогичным образом формируется сигнал запуска АЦП 8, который теперь еще и запускает измеритель...

Номер патента: 1254297

Опубликовано: 30.08.1986

Авторы: Кнорринг, Тихомиров, Шумилин

МПК: G01B 21/00

Метки: амплитуды, интерферометре, лучей, периодической, разности, хода

...а с их выхода - на двухполупериодные выпрямители 11, 12, Напряжение с выходов двухполупериод ных выпрямителей 11, 12 подается на инвертирующие входы компараторов 13, 14, на неинвертирующих входах компараторов 13, 14 присутствует некоторый уровень напряжения, который устанавливается при градуировке интерферометра 1. Таким образом, логические 11" на выходах компараторов 13, 14 появляются в те моменты, когда модули первых производных выходных 5 сигналов фотоприемников 7 и 8 меньше некоторой заданной величины. При соответствующем выборе опорного уровня напряжения такие условия могут создаться только в окрестностях 20 максимумов и минимумов измеряемого колебания. При наличии сигналов от триггера 23 Шмитта на пятом входе элемента И 20...

Номер патента: 1150492

Опубликовано: 15.04.1985

Авторы: Кнорринг, Моисейченко, Романов, Рукина

МПК: G01G 7/04

Метки: весы, электромагнитные

...в горизонтальной плоскости, при этом блок управления содержит два ключа, первый и второй источники питания, каждый из которых соответственно через первый и второй ключи соединен с первым и вторым выходами блока управления, два блока задержки, два логических элемента ИЛИ, первый и второй одновибраторы, входы каждого из которых соединены соответственно с выходами первого и второго логических элементов ИЛИ, а выходы первого и второго одновибраторов соединены соответственно с управляющими входами первого и второго ключей, при этом вход "Измерение" блока управления соединен с первым входом первого логического элемента ИЛИ и через первый блок задержки - с вторым входом второго логического элемента ИЛИ, первый вход которого связан с входом...

Номер патента: 1137366

Опубликовано: 30.01.1985

Авторы: Гусенко, Кнорринг, Лобань, Шумилин

МПК: G01L 27/00

Метки: градуировки, давления, измерительных, преобразователей

...размещенный в камере давления б, аттестуемый. ИПД 7, образцовый ИПД 8, программирующее устройство 9, 55 цифровой преобразователь 10 декартовых координат в полярные, блок деления 11; сумматор 12, блоки логического умножения 13,14, счетчик 15 импульсов с дешифратором, форми- рующий весовые функции, блоки реверс сивных счетчиков. 16,17, включающие по два реверсивных счетчика, логические элементы И 18-25, реверсивные счетчики импульсов 26-29, преобразователи напряжение-частота 30 и 31. 65 Устройство для градуировки измери" гельных преобразователей давления работает следующим образом.Программирующее устройство 9 устанавливает частоту задающего генератора 1, соответствующую первой точке частотного диапазона, в котором определяется АЧХ и...

Номер патента: 1107000

Опубликовано: 07.08.1984

Авторы: Безрядин, Кнорринг, Моисейченко, Рукина, Шенфельд

МПК: G01G 7/04

Метки: весы, трехопорные, электромагнитные

...причем на концах верхних консолей закреплены магнитные системы магнитоэлектрических силовых компенсаторов, на которых посредством упоров установлена грузоприемная чашка, а концы нижних 55 консолей жестко скреплены с катушками магнитоэлектрических силовых компенсаторов, а в области заделки консопей в основайии выполнены поперечные проточки, образующие шейки для верхних и нижних консолей разной толщины, при этом электроды емкостных датчиков перемещения расположены на изолирующих подложках между верхними и нижними консолями.На чертеже схематически изображены трехопорные электромагнитные весы.Весы состоят из грузоприемной чашки 1, на которую помещается взвешиваемая масса 2, грузоприемная чашка 1 посредством упоров 3 установлена на...

Номер патента: 1089423

Опубликовано: 30.04.1984

Авторы: Кнорринг, Моисейченко, Рукина, Сальникова

МПК: G01G 7/04

Метки: весы, цифровые

...коррекции, переключатель 25, отсчетный прибор 26, регулируемый источник 27, тока тары и сумматор 28 токов.КонСтруктивно чувствительный элемент 1, грузоприемная площадка 2 и измерительная катушка 10 жестко скреплены и образуют подвижную сис" ; тему весов.Работа весов основана иа компенсаций силы тяжести груза Ркгя электромагнитной силой Е "ффп афа Р=вфю оЦх Р" вннх где 1 н - измеряемая масса груза 3;в .ускорение свободного падения груза;Ь - индукция в зазоре магнит"ной системы 9;1 - длина провода в измерительной катушке 10;Э - ток стабилизатора 22 токаЬФ - длительность импульса токауТ - период импульсной последовательности, определяемойотношением емкости счетчика 18 кчастоте опорногогенератора 17;Мх - показания счетчика 15;М- емкость...

Номер патента: 1046619

Опубликовано: 07.10.1983

Авторы: Кнорринг, Моисейченко, Рукина, Сальникова

МПК: G01G 7/04

Метки: весы, уравновешиванием, электромагнитным

...и дополнительная катушки выполнены с равными сопротивлениями.На чертеже показана структурная схема весов.Весы содержат чувствительный элемент 1 с грузоподемной площадкой 2,растяжки 3 и 4, преобразователь ( датчик ) 5 некомпенсации, выполненный в виде источника 6 света, фотоприемника 7, щелевой диафрагмы 8, выполненной в каркасе измерительной катушки 9, постоянный магнит 10, магни- юХГ топровод 11, эталонную катушку 12 известной массы, систему механических ограничителей хода, состоящую из упоров 13 - 16, систему 17 электрической компенсации, состоящую иэ управляемого генератора 18, опорного генератора 19, вычитателя 20 частот, реверсивного счетчика 21, схемы 22 совпадения кодов, циклического счетчика 23 с промежуточным выходом...

Номер патента: 1041912

Опубликовано: 15.09.1983

Автор: Кнорринг

МПК: G01N 11/16

Метки: затухания, измеритель, колебательных, систем, цифровой

...1 образован соединенными в кольцо выходным усилителем2., цепью связи 3, колебательной сж: -темой 4, цепью связи 5, предваритель. ным усилителем б и фазосдвигающимизвеньями 7,8 (предпочтительно вно сящими равные по модулю и противоположные по знаку фазовые сдвиги),коммутируемыми коммутатором 9 Выход автогенератора (которым можетбыть как показано на фиг. 1, выход Я предварительного усилителя б) соеди15, который находится в состоянии 1 1 в течение двух периодов вход" ого сигнала умножителя частоты 16.ак видно иэ графиков Фиг. 2, в двух межных периодах входно 1.о сигналаножителя частоты 16 состояния автогенератора 1 с увеличенной и уменьенной частотой выходного сигнала ередуются в противоположном порядке; это автоматически...

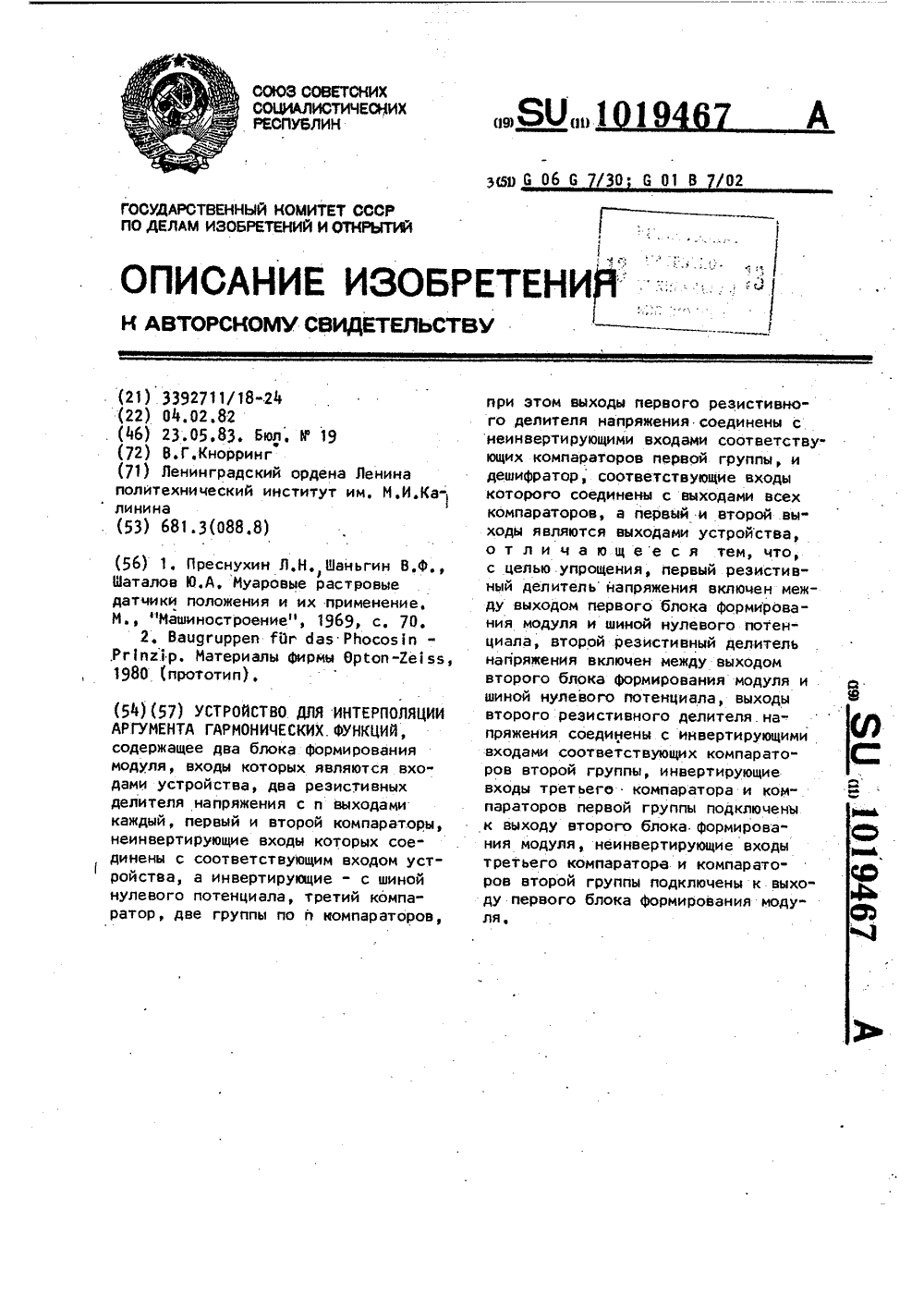

Номер патента: 1019467

Опубликовано: 23.05.1983

Автор: Кнорринг

МПК: G01B 7/02, G06G 7/30

Метки: аргумента, гармонических, интерполяции, функций

...в 40 или 80 отсчетных точкахна каждом шаге растров С помощьюдешифратора (комбинационной логической схемы) из этих сигналов формируются выходные сигналы в видедвух сдвинутых на четверть периодамеандров, удобные для реверсивногосцета. Изобретение описывается применительно к коэффициенту интерполяции 80 2 ,Недостатком известных устройствявляется сложность аналоговой части:в известном устройстве она содержит8 операционных усилителей, имеющих2-8 входных суммируемых сигналов,Целью изобретения является упрощение устройства,Указанная цель достигается тем,что устройство для интерполяции аргумента гармонических Функций, со"держащее два блока Формированиямодуля, ВхОды кОтОрых ВВляются Входами устройства, два резистивныхделителя напряжения с...

Номер патента: 1019447

Опубликовано: 23.05.1983

Автор: Кнорринг

МПК: G06F 7/68

Метки: двоично-десятичный, кодочастотный, перемножитель

...счетчик выполнен в виде 5. двоично-десятичного счетчика, работающего в коде 842 1, причем выходпервого разряда программного двоицно-десятичного счетчика соединен свходом первого элемента НЕ и с вто0 рым входом третьего элемента И, выход второго разряда программногодвоично-десятичного счетчика соединен с вторым входом второго элемента И, третий вход которого соединен 15 с выходом первого элемента НЕ и свторым входом первого элемента И, выход четвертого разряда программногодвоично-десятичного счетчика соеди. нен с третьим входом первого элемен та И и с входом второго элемента НЕвыход которого соединен с третьимвходом третьего элемента И и с вторым входом четвертого элемента И.На фиг. 1 показана функциональная, 25 схема...

Номер патента: 1016793

Опубликовано: 07.05.1983

Авторы: Кнорринг, Коган, Малыгина

МПК: G06G 7/16

Метки: быстродействующий, умножитель, частоты, широкополосный

...подключен к выходу управляемого генератора является выходом широкополосного быстродействующего умножителя частоты управляемый генератор содержит стабилизатор тока, выход которого соединен с реверсивным переключателем, первый и второй компараторы, выходы которых соединены с соответствующими управляющими входами реверсивного пере ключателя, первый вход первого компаратора является входом управляемого. генератора, второй вход первого комйаратора соединен,1 с:.первым входом второго компаратора и с выходом ре версивного переключателя, второй входвторого компаратора соединен с шинойнулевоо потенциала, и групп конденсаторов и и многопозиционных переключателей, в каждой группе конденсаторов одни обкладки объединены, а другие подключены к...

Номер патента: 991175

Опубликовано: 23.01.1983

Авторы: Кнорринг, Моисейченко, Рукина, Сальникова

МПК: G01G 7/04

Метки: весы, цифровые, электронные

...верхнем положении и прижата к нижним упорам 14 и 16.При Рх - Рр, назовем этот режим режимом коррекции чувствительности, командный блок 39 с помощью электронного ключа 32 подсоединяет запоминающее устройство ЗЗ к реверсивному счетчику 21 и ставит переключатель 38 и логический коммутатор в положение А, Тогда источник 38 подключенк нулевойшине и обесточенная катушка12 под действием собственного веса Р опускается на упоры 13 и 15, расположенные на каркасе измерительной катушки 9, Подвижная часть весов смещается вниз, на выходе преобразователя некомпенсации 5 появляется сигнал Чо, Ро, генераторы 1 8 и 19 рассогласовываются и на выходах вычитателя частот 20 появляется сигналразностной частоты +ЬЙ. Реверсивный счетчик 21 производит...

Номер патента: 966502

Опубликовано: 15.10.1982

Авторы: Кнорринг, Моисейченко, Рукина, Сальникова

МПК: G01G 7/02

Метки: весы, цифровые, электронные

...приводит к увеличению.длительности импульса тока дс;, аследовательно и росту компенсирующего тока 1 к. Процесс изменения то ка 1 продолжается до тех пор, пока в реверсивном счетчике 14 не наберется кодовая комбинация, пропорциональная измеряемой массе объекта,Отсчет измеряемой массы щх ведется 5 О по отсчетному устройству 17, котороекалибруется в единицах массы.После того, как произведено уранновешинание током 1 к, подвижная часть1 возвращается н исходное состояние, 55 а ее подвижная пластина 7 занимает центральное положение, При этом.частоты Е и Е генераторов 11 и 12становятся одинаковыми, разность частот И на выходах вычитателя частот13 равна нулю И=О, а реверсивныйсчетчик 14 останавливается, запоминая набранную кодовую...

Номер патента: 934400

Опубликовано: 07.06.1982

Авторы: Кнорринг, Юран

МПК: G01R 33/12

Метки: параметров, ферромагнитных

...два ключа 7 и 8,одни входы которых соединены с выходом усилителя 4, а вторые соответственно с выходами блоков 5 и 6, последовательно соединенные измеритель9 дисперсии магнитного шума, входыкоторого соединены с выходами ключей7 и 8, и индикатор 10. 13Определение контролируемого параметра проводят в двух тактах. В пер"вом такте производится выявлениеучастка нестационарности и запоминание его длительности. При этом 20определяется дисперсия смеси полезного сигнала - магнитного шума истационарного теплового шума. Вовтором такте, длительность которогоравна также длительности участка нестационарности, из полученной величины дисперсии вычитается величинадисперсии теплового шума.,Устройство работает следующим образом. ЗОПериодический...

Номер патента: 918793

Опубликовано: 07.04.1982

Авторы: Аргов, Кнорринг, Рукина, Шенфельд

МПК: G01G 7/04

Метки: весоизмерительное

...32,расположенной е поле постоянногомагнита 36, определяется как . =В Ипричем Л в общем случае определяется как Д 1- Зппп+т,где В - индукция магнита;- длина обмотки .измерительнойкатушки.Под действием разности силсилы тяжести, определяемой весомпОдВижнОЙ части 40 Еро = йояЗ 55 где д " ускорение силы тяжести,и силы перемещается положение щелееой диафрагмы 12 по отношению к осветителю 11. Вследствие этого на выаоходе преобразователя 10 некомпенсации появляется сигнал дЦ, поступающий на вход усилителя 15, выходной сигнал которого управляет частотой аетогенератора Г 1 16, на выходе ЦВЧ 18. появляется сигнал раз"45нос тной частоты д Е = Е-Е, которыйпо команде от устройства управления, поданной на управляющий вход41 переключателя 22,...

Номер патента: 879599

Опубликовано: 07.11.1981

Авторы: Кнорринг, Коган, Малыгина

МПК: G06G 7/16

Метки: быстродействующий, умножитель, частоты, широкополосный

...изображена на чертеже, где обозначены преобразователь "период-напряжение" 1, управляемый генератор 2, делитель частоты 3, триггер 4, вход 5 и выход 6 умножителя, переключатели диапазонов 7 - 10 генератора 2, переключатели диапазонов 11 - 14 делителя частоты 3, стабилизатор тока 15, реверсивный переключатель направления. тока 16 и элементы сравнения 17, 18.Умножитель частоты работает следующим образом.Преобразователь 1 вырабатывает постоянное напряжение, пропорциональное периоду входного сигнала. Генератор 2 формирует сигнал с периодом, пропорциональным выходному нап879599 О формула изобретения ВНИИПИ Заказ 9722/20 Тираж 748 Подписное Филиал ППП "Патент", г.ужгород,.ул.Проектная, 4 ряжению преобразователя 1. Этот сигнал поступает. на...

Номер патента: 843219

Опубликовано: 30.06.1981

Авторы: Кнорринг, Мейкшанс, Ясик

МПК: H03K 13/20

Метки: динамическиххарактеристик, напря-жение-частота, преобразователей

...через блок4 умножения поступает на входы реверсивных счетчиков 16 и 17 импульсов,в которых образуются результаты измерения числа импульсов, пропорциональные ортогональным проекциям векторапервой гармоники переменной составляющей выходной частоты испытуемогопреобразователя 18, Блок 9 формирова.ния весовых функций соединен своимивходами с выходами генератора 1 ис,пытательного сигнала, а выходами суправляющими входами блока 4 умножения,55Длительноать процесса умножения за, дает блок 3 управления,При формировании различных весовыхфункций в кажпом периоде испытательно 19 4.го сигнала источника 10 сигнала сравнения формирует пипообразное напряжение с размахом, равным амплитуде выходного сигнала генератора 1 испытательного сигнала и с...

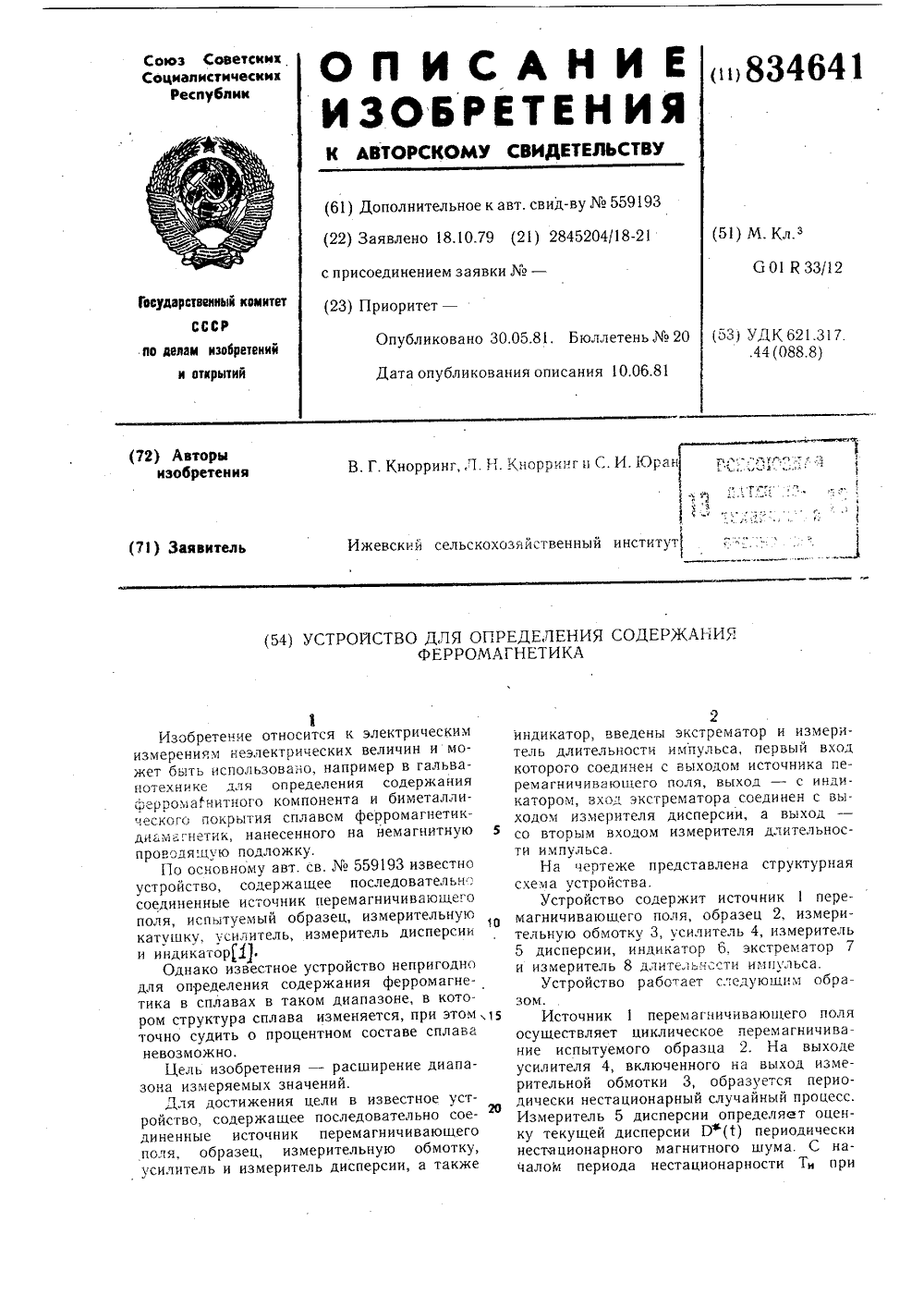

Номер патента: 834641

Опубликовано: 30.05.1981

Авторы: Кнорринг, Юран

МПК: G01R 33/12

Метки: содержанияферромагнетика

...известное устройство непри для определения содержания ферро тика в сплавах в таком диапазоне, в ром структура сплава изменяется, при точно судить о процентном составе сплава невозможно.Цель изобретения - расширение диапазона измеряемых значений,Для достижения цели в известное устройство, содержащее последовательно соединенные источник перемагничивающего поля, образец, измерительную обмотку, усилитель и измеритель дисперсии, а также индикатор, вв тель длительн которого соеди ремагничиваю катором, вход ходом измери со вторым вх ти импульса. На чертеж схема устройст Устройство магничивающе тельную обмот 5 дисперсии,и измеритель Устройство834641 СоставительТехред А. БойТираж 732И Государственногоделам изобретенийосква, Ж - 35,...

Номер патента: 800666

Опубликовано: 30.01.1981

Авторы: Безрядин, Кнорринг, Моисейченко, Рукина, Шенфельд

МПК: G01G 7/04

Метки: весы, электромагнитные

...Фиксирует ее положение н зазоре, Система 4 16 электрического уравновешивания имеет выход 37, соединенный со входом отсчетного устройства 17 и выход 38, соединенный через токопровод 14 с измерительной катушкой 13. ЯВесы работают следующим образом,При отсутствии измеряемого груза3 с массой 1 ъх, т.е. при Р= О, по измерительной катушке 13 с общей длиной провода Ь, находящейся в полепостоянного магнита 19 с индукцией В, от постоянного источника 18 тока тары, ч рез систему 16 электрического уравновешивания с ее выхода 38, протекает начальный ток Эт тары, который создает усилие Р ф Во Зт Ьд, равное 40, весу .тары Р. = Г. В этом случае при отсутствии дрейфа измерительная катушка 13, щеленая диафрагма 12 находятся н нулевом нейтральном...

Номер патента: 748868

Опубликовано: 15.07.1980

Авторы: Кнорринг, Ясик

МПК: H03K 13/20

Метки: динамических, напряжение-частота, преобразователей, характеристик, экспериментального

...3 импульсов, подсчитывающий выходные импульсы преобразователя 1, преобразователь код-напряжение 4 с нормированными динамическими характеристиками, преобразующий результат годсчета, и устройство 5 сопоставления результата интегрирования с результатом реверсивного счета (например, фазометр или кореллометр).Входной испытательный сигнал подается на испытуемый преобразователь 1 и одновременно интегрируется интегратором 2, а вйходные импульсы преобразователя 1 считаются реверсивным ,счетчиком 3, направление счета которого переключается сигналом полярности преобразователя 1. ВыхоДной код счетчика 3 преобразуется в напряжение преобразователем код-напряжение 4, который должен иметь нормированные динамические характеристики. Результат...

Номер патента: 651309

Опубликовано: 05.03.1979

Авторы: Кнорринг, Рукина

МПК: G05B 1/01

Метки: нуль-орган

...временные диаграммы, поясняющие работу предлагаемого нуль-органа,Нв фигурах обозначены; входнойключ 1, преобраЬователи напряжения в частоту 2, 3, одновибратор 4, фазовый компврвтор 5, ключ 6,генераторы линейно-изменяющегося напряжения 7,8, импульсные модуляторы,9,10, блоки памяти 11,12, формирователь 13, ключ 14, блок фазовой автоподстройки частоты 15 (ФАП), аналоговый блок определения знака 16, блокуправления 1 7.Нудь-орган работает в два такта,Первый такт. предназначен для выравнивания частот следования .импульсов навыходах преобразователей напряжения вчастоту 2,3 (такт коррекции дрейфануля). Одновременно устанавливаетсянекоторый начальный сдвиг фаэ междуэтими последовательностями импульвов,Зти опервциин выполняются с помощьюблока...

Номер патента: 627587

Опубликовано: 05.10.1978

Авторы: Кнорринг, Лопатин, Малыгина

МПК: H03K 13/20

Метки: аналого-цифровой, интегратор

...сравнивающие устройства 3 и 4 подключен ко входам элемента ИЛИ 5, выход которог соединен со счетным входом триггера- коммутатора б. Последний управляет реверсивным переключателем 1 и одновременно выдает сигнал через переключатель направления счета 7 на реверсивный счетчик импульсов 8. Триггер 9 с раздельными входами своими627587 Составитель Ю,БогдановТехред Н,Андрейчук КорректОР Ъ;Власенко Редактор Б.федотов Заказ 5640/53 Тираж 1087 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, РаУшскаЯ наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 входами соединен с выходами сравнивающих блоков 3, 4 и со входами эле" мента 10 сравнения состояний тригге-. ров б и 9,...

Номер патента: 593093

Опубликовано: 15.02.1978

Авторы: Евдокимов, Кнорринг, Левшина, Лобань, Моисейченко

МПК: G01L 7/16

Метки: давления

...втулку 3, неуплотненный поршень 4, механизм 5 наложениягруза, управляемый сигналами с выходеустройства управления 6, Перемещениепоршня измеряется датчиком 7 положения,например, емкэстным, а выходной электрический сигнал датчика усиливается усилите/лем 8, выход которого подключен к обмотке управления реверсивного двигателя 9. 40Вал двигателя через редуктор посредствомлапки 10 и пальцев 11 связан с микровинтэм 12, размещенным в камере 1. Сравнение заданных в двух тактах значений инте 45гралов- дискриминация угла 9 поворотамикрэвинга осуществляется фэтэдатчиком 13,сигнал которэгэ через усилитель 14 поступает на устройс,твэ управления 6.Устройство управления формирует им 50пульсы 1 и, длительность которыхравна времени вращения микровинта...

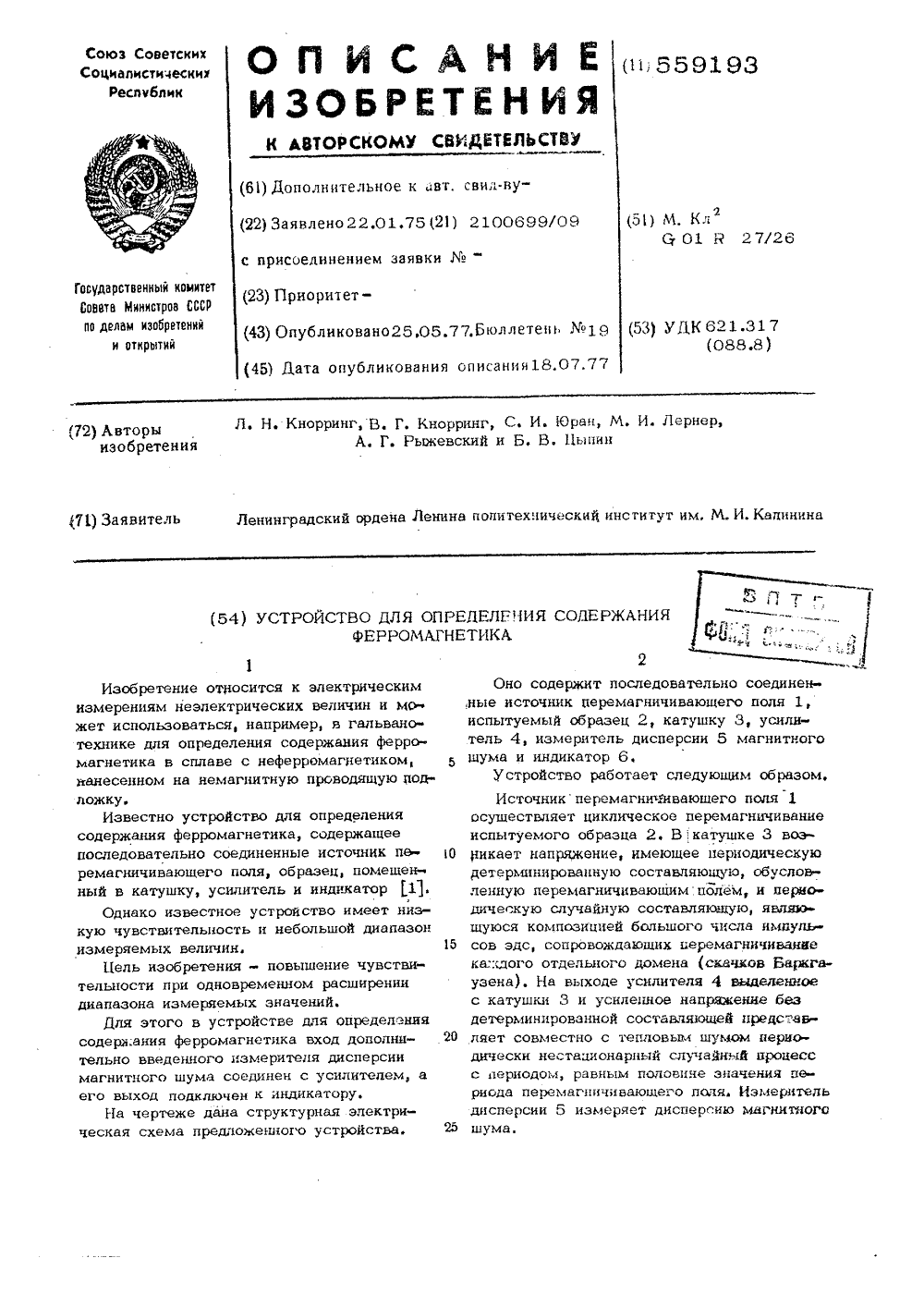

Номер патента: 559193

Опубликовано: 25.05.1977

Авторы: Кнорринг, Лернер, Рыжевский, Цыпин, Юран

МПК: G01R 27/26

Метки: содержания, ферромагнетика

...ляет совместно с тепловым шумом нериодически нестационарный случайный процесс с периодом, равным половине значения периода перемагничивающего паля. Измеритель дисперсии 5 измеряет дисперсию магнитного шума.559193 И= - И О ПЛ 7 дУ тель Е. Погблов Демьянова Корректор Л, Кравченк Состави Техред Шаго Ре 1365/98 ТиражЦНИИПИ Государственнопо делам113035, Москва,1101 П комитета Сов дписное та Мпистро крытй наб., д зобретений. 4/5 филиал ППП Патент", г. Ужгород, ул. Проектная, 4 Его выходной сигнал2(1(- 7 (1(Лозависит от напряжения магнитных шумови пропорционален массе ферромагманетика. Выходной сигнал измерителя дис- персии 5 поступает на йндикатор 6который в соответствии с результатом измерения массы образца осуществляет индикацию зна- щ...

Номер патента: 552614

Опубликовано: 30.03.1977

Авторы: Кнорринг, Садов

МПК: G06F 17/18

Метки: процесса, размаха, случайного, среднего, экстремумов

...триггера 10 экстремума.Устройство работает следующим образом.Перед началом измерения оператор соединяет входы элементов И 7 и 8 с выходами триггеров реверсивного счетчика 6 таким образом, чтобы разность кодов, при которых происходит срабатывание этих элементов, соответствовала величине, несколько превышающей ожидаемый размах помехи (в масштабе кодов следящей системы). Подается входной сигнал, а аналого-цифровая следящая система отрабатывает его изменения. Г 1 ри этом в интервалах возрастания входного сигнала средняя частота импульсов на входе +1 счетчика 2 превышает среднюю частоту импульсов на входе- 1, а в интервалах убывания входного сигнала соотношсние частот импульсов обратное. Импульсы с входов реверсивного счетчика 2 поступают...

Номер патента: 527670

Опубликовано: 05.09.1976

Авторы: Гришкина, Кнорринг

МПК: G01R 19/26

Метки: вольтметр, переменного, цифровой

...имнульсрв на счетчик 9, разрешая в то же время прохождение им.пульсов от,схемы неравнозначности 10 через схемусовпадения 4 на делитель 7.Во втором такте измеряется среднее значениенапряжения, Устройство сравнения 2 отмечает мо.менты, в которые пилообразное напряжение пре.восходит измеряемое напряжение.Устройство сравнения 3 отмечает переходы пилообразного напряжения через нуль. Импульсынапряжения с стройств сравнения 2 и 3 поступаютна схему неравнозначности 10, на выходе которойимпульсы напряжения отмечают интервалы времени, в течение которых вьпголняется условие:0- ОпОх при Ох Ои 0 О)О при О (О,где О - пилообразное напряжение;Ох - измеряемое напряжение,Эти временные интервалы заполняются импульсами от преобразователя 13 на основе...
