Палк

Номер патента: 1352453

Опубликовано: 15.11.1987

Авторы: Баркан, Палк

МПК: G05B 13/02

Метки: амплитуды, вибраций, выдвижным, металлорежущем, станке, шпинделем, экстремального

...шпиндельного устройства.Величина максимально допустимой скорости перемещения узла вычисляется по Формуле: ммакс о мокс Ь40ь мокс . Регулятор 21 управляет скоростью вращения шпинделя в режиме ПИ-регулирования в соответствии с сигналом управления, который приходит от элемента 18. Управление в этом режиме осуществляется в те моменты, когда поступает сигнал "разрешение" с элемента 16При снижении амплитуды вибраций ниже величины А по сигналу от элемента 16 закорачивается регулятор и сигнал с регулятора благодаря выходному фильтру плавно возвращается к нулю,На соответствующие входы блока 23 с пульта системы или из блока памяти через подаются значения предельно допустимых значений оборотов шпикпе 53 4ля (пм, и , ) в соответствии...

Номер патента: 1238032

Опубликовано: 15.06.1986

Авторы: Гольдин, Мальчик, Палк, Спектор, Файнштейн, Цыбульский

МПК: G05B 19/414

Метки: контроллер, программируемый

...ПК.Единичное значение сигнала "2этап" устанавливает "О" на выходеэлемента ИЛИ-НЕ 18, вследствие чего на выходе элемента ИЛИ 17 и на.управляющем входе блока 8 буферной памяти также устанавливается "О".Это означает, что для блока 8 устанавливается на втором этапе режим записи.Счетчик 2 адреса на втором этапепроизводит счет от О до 256, последовательно перебирая все ячейки блока 8 буферной памяти, Так как на управляющем входе блока 8 установлен режим записи информации, а на информационном входе зафиксировано нулевое состояние на всем протяжении второго этапа, во все ячейки памяти блока 8 будут записаны нули. Это означает полную очистку буферной памяти. Таким образом блок 8 будет подготовлен к приему новой информации на третьем...

Номер патента: 1231485

Опубликовано: 15.05.1986

Авторы: Баркан, Палк, Ушакова

МПК: G05B 19/18

Метки: процессом, резания, станках, чпу

...в режим хранения (фиг. 4 т)Детектор 3025 выполняет одно полупериодное выпрямление (фиг. 4 В), Фильтр 31 осуществляет (фиг. 4 г) низкочастотную Фильтрацию (0,2-15 Гц), устраняя высокочастотную составляющую спектра (80- З 0 50 Гц), обусловленную собственной частотой системы шпиндель -. оправка.Узел 32 выделяет переменную составляющую сигнала (фиг. 4 д), а узел 33 осуществляет достаточно точное 35 дифференцирование сигнала (фиг. 4 е). На выходе диодного ограничителя 36 (фиг, 4 зд Формируется сигнал, амплитуда которого имеет величину, необходимую для работы с дискретными 40 интегральными микросхемами,(ИМС), например, 5 В - "1" для ИМС 155 серии. Формирователь 37 по заднему Фронту сигнала выдает короткий импульс заданной длительности (фиг,4...

Номер патента: 1164670

Опубликовано: 30.06.1985

Авторы: Палк, Спектор, Цыбульский

МПК: G05B 23/02

Метки: объекта, параметров

...2, первые адресные входы3, первый счетчик 4, элемент ИЛИ 5,блок б начальной установки, триггер 7, вход 8 запуска, элемент И 9генератор 10 тактовых импульсов,второй коммутатор 11, вторые адресные входы 12 вторые счетчики 13и блоки 14 приемных регистров, 1 ОКаждый блок 14 приемных регистров содержит Формирователь 15 тактовых импульсов, регистр 1 б, элементИЛИ-НЕ 17, а также Формирователь 18импульсов начальной установки, Формирователи 19 и 20,В качестве датчиков 1 могут бытьиспользованы любые датчики, имеющиена выходе двоичный или двоично-десятичный код (например аналого-цифровые преобразователи счетчики импульсов, электромагниты, программныепереключатели).Первый коммутатор 2 предназначендля коммутации на информационные 25входы...

Номер патента: 1126928

Опубликовано: 30.11.1984

Авторы: Белов, Гольдин, Мальчик, Палк, Спектор, Файнштейн, Цыбульский

МПК: G05B 19/18

Метки: последовательного, программного

...операцийвыполняемых блоком 3, и имеети+яооъем памяти 2 слов по два разряда в каждом. Если число И+2 непревосходит. десяти, элемент 24мажет быть выполнен на одной микро"схеме К 573 РФ 1,Регистр 25 предназначен для хранения результата очередной логической операции и имеет для данногопримера реализации только один разряд, Регистр 25 может быть выполненна одном триггере Р -типа из микросхемы К 155 ТИ 2,На Фиг.4 представлена принципиальная схема дешиФратора 8. ДешиФратор 8 включает в себя мнаговходавой элемент И"НЕ 26, выход которого соединен с входом элемента НЕ 27, 5 - входам триггера 28 и первым входом элемента И-ИЕ 29. Выход элемента. НЕ 27 соединен с Р -входом триггера 28, прямой выход которого соединен с вторым входом элемента...

Номер патента: 1124018

Опубликовано: 15.11.1984

Авторы: Бадалян, Беэк, Бондаренко, Волков, Гольденфон, Кондрикова, Палк, Семанов, Смирнов, Щигловский

МПК: C11D 1/37

Метки: антистатическое, металлической, моющее, нефтепродуктов, остатков, поверхности, средство

...модельными загрязнениями (мазут. Ми гудрон в соотношении 5: 1),1 э 8 Оэ 5 Ов 9 1 ф 5 1 5 3 5 3 8 5 8 Расчет относительной мокщей способности производится по формуле где Р - вес чистой пластины, г 1Р - вес пластины с модельнымиотложенйями;Р - вес пластины с модельными2отложениями после отиава.Определение устойчивости нефте- водяной эмульсии проводят на лабораторной установке по следующей методике В металлический стакан наливают 1 л 0,33-ного водного раствора испытуемого моющего средства и на поверхность кладут полиэтиленовое кольцо. В центр кольца вносят 1,6 г модельного нефтепродукта (мазут Ми масло МСв соотношении 1:1). Смесь выдерживают 1 мин, затеи перемешивают пропеллерной мешалкой в течение 3 мин ( п = 3000 об/мин).По окончании...

Номер патента: 1111189

Опубликовано: 30.08.1984

Авторы: Дорофеев, Карпенко, Лысов, Палк, Томсинский

МПК: G08C 9/04

Метки: код, перемещения

...выход которого соеди,нен с входом управления второго регистра и третьим входом реверсивного счетчика.На фиг. 1 представлена функциональная схема предлагаемого преобразователя перемещения в код; на15 фиг. 2 - временные диаграммы изменения сигнала огибающих ЦЗ и ОС на входе формирователя и Формирования напряжения О 9 и О 9 на его выходе; на фиг. 3 - временные диаграммы сиг.20 нала записи в регистр при угле поворота вала, равном 1=9- при нулевой скорости перемещения.Преобразователь перемещения в1, выходы которого соединены со входами блока 2 усилителей, выходы которого соединены со входами амплитудных детекторов 3,4, выходы которых подключены к входам аналогового сумматора 5,30 выход которого соединен с аналоговым входом перемножающего...

Номер патента: 1108393

Опубликовано: 15.08.1984

Авторы: Звонарев, Карпенко, Палк

МПК: G05B 19/19

Метки: выдвижным, станком, шпинделем

...содержащее первый и второй алгебраи 4 ческие сумматоры, подключенные первыми входами к задающему входу устройства, вторыми входами - к выходу соответственно датчика выдвижения шпинделя и первому выходу блока коррекции, а выходами через соответствующие преобразователи цифро - аналог - к входам привода главного движения, третий и четвертый алгебраические сумматоры, соединенные первыми входами с задающим входом устройства, вторыми входами соответственно - с вторым выходом блока коррекции и с выховибраций от величины выдвиженияшпинделя с учетом материала заготовки и свойств режущего инструмента расширяет функциональные возможности системы управления станкоми повышает ее надежность. На чертеже приведена схема устройства для управления...

Номер патента: 1062645

Опубликовано: 23.12.1983

Авторы: Гольдин, Мальчик, Палк, Спектор, Файнштейн, Цыбульский

МПК: G05B 19/045, G05B 19/18

Метки: программно-временное

...импульсов, длительность которых равна длительностин цикла работы устройства.Формирователи 10 формируют им 5 пульсы, поступающие с выходов делителя 2 частоты на первые входы комо- мутатора 4. Число формирователей10 равно числу выходов делителя частоты 2.10 Формирователи 11 Формируют импульсы, поступающие с входов устройства на вторые входы коммутатора 4, Число Формирователей 11 равночислу входов устройства,15 В данном примере число .Формирователей 10 равно числу Формирователей11 и.равно восьми,Формирователи 10 так же, как иформирователи 11, могут быть выпол 20 иены, в данном примере, на восьмиинтегральных микросхемах К 155 АГ 1каждый.Дешифратор 9 может быть реализован на пяти интегральных микросхе 5 мах К 155 ИДЗ.В соответствии с...

Номер патента: 1003025

Опубликовано: 07.03.1983

Авторы: Белов, Мальчик, Палк, Спектор, Файнштейн, Цыбульский

МПК: G05B 19/18, G05B 19/414

Метки: программно-временное

...имеет только один канал формирования заданного временно Ого интервала для всего диапазоназначений временных задержек. формирование заданных временных интервалов происходит последовательно одинза другим в зависимости от номера у1003025 объект управления и адрес ячейки вблоке 6 (в примере - восемь разрядов);поле 14, в котором содержитсякод требуемой величины выдержкивремени (в примере - восемь разрядов).Счетчик 3 команд представляетсобой двоичный счетчик, для приведенного примера должен быть восьмиразрядным, и может быть реализованна двух последовательно соединенныхинтегральных микросхемах К 155 ИЕ 5,Первый блок 4 памяти выполнен какперепрограммируемое постоянное запоминающее устройство, работающее только в режиме считывания...

Номер патента: 965709

Опубликовано: 15.10.1982

Авторы: Звонарев, Карпенко, Ламм, Палк

МПК: B23Q 1/38

Метки: выдвижного, гидростатического, давления, источника, питания, подшипника, регулятор, станка, шпинделя

...55перфоленты (от программы обработки изделия) расчетной зависимости Р = (1) в постоянную перепрограммируемую память 10. Таким образом, в блоке памяти 10 записывается в цифровом виде расчетная зависимость Ротаст. = 1 для данного конкретного станка. По величине сигнала от датчика вылета шпинделя 6, преобразованного в аналого-цифровом преобразователе 16 в цифровой вид, на выходе блока 10 выдается код координаты расчетной точки величины требуемого давления источника питания гидро- статического подшипника в функции выдвижения шпинделя, Этот код поступает на один из входов анализатора дискреты 11, на второй, управляющий вход которого подается в цифровом виде сигнал с аналого-цифрового преобразователя 18, пропорциональный разности толщин...

Номер патента: 908574

Опубликовано: 28.02.1982

Авторы: Белов, Гольдшмид, Палк, Цыбульский

МПК: B23Q 35/04

Метки: копировальным, станком

...копир 1, датчик 2 ошибки копировяния, следящий привод 3, датчик 4 положения копира, Выходы датчиков 2 и 4 соединены со входом сумматора 5. Выход сумматора 5 подключен к управляющему входу блока 6 регулируемой задержки и входу блока 7 определения и сравнения ускорений. Выход блока 7 подсоединен к регулируюшему входу блока 6 регулируемой задержки, выхол которого соединен со входом преобразователя "перемещение-код" 8, выход последнего со. единен со входом блока 9 сложения-вычитания. ШОООО Гг Кздел так.т, 1000где К = 1000, тогдадел тактц 085 5Выход блока 9 соединен со входом управля. емого делителя 10 частоты, выхо. которого соединен с первым входом преобразователя "скважность импульса напряжение" 11. Второй вход преобразователя 11...

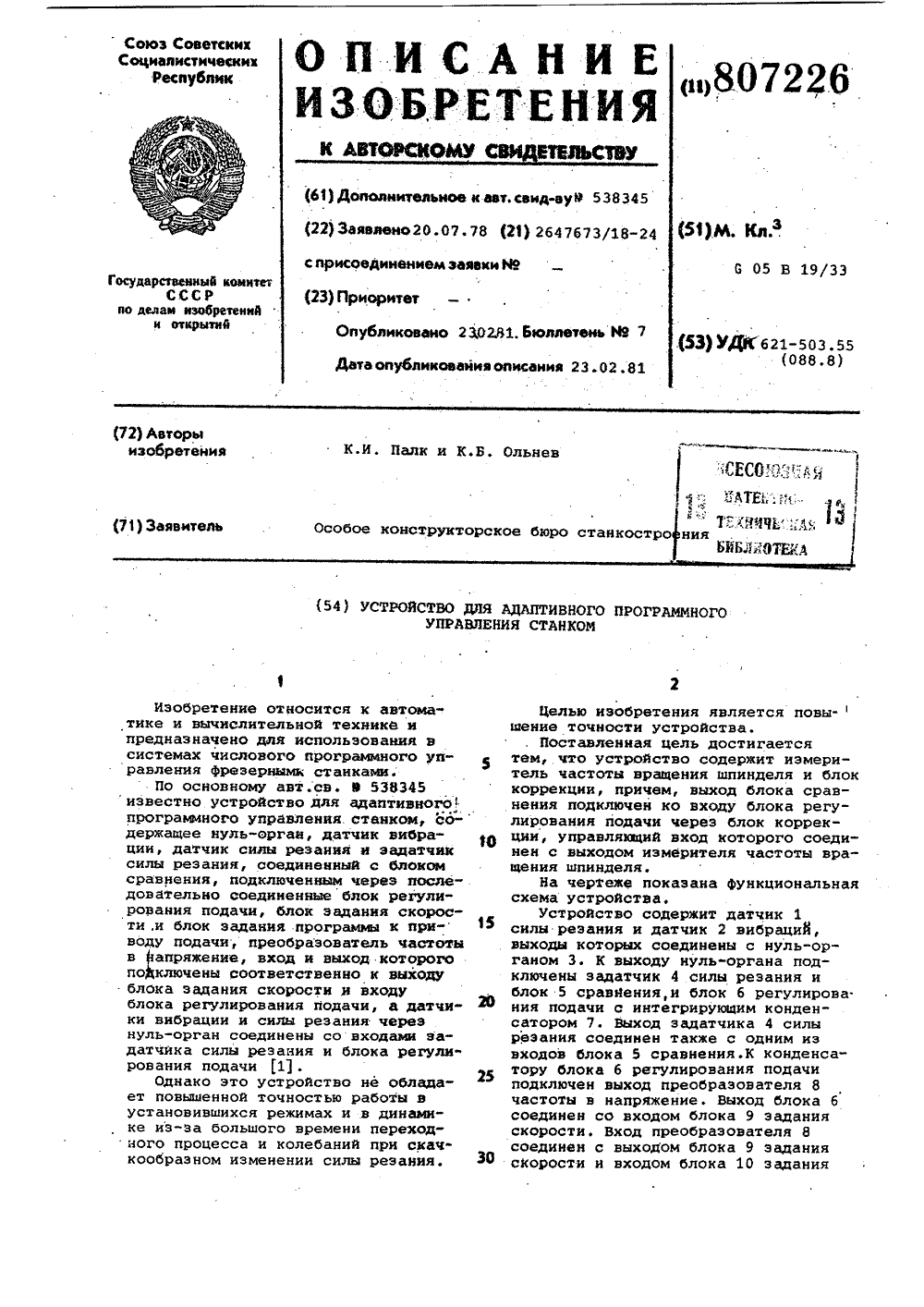

Номер патента: 807226

Опубликовано: 23.02.1981

Авторы: Ольнев, Палк

МПК: G05B 19/33

Метки: ctahkom, адаптивного, программ-ного

...струж"ки;- коэффициент, зависящийот вида обрабатываемогоматериала;- число оборотов шпинделя в минуту- диаметр Фрезы; программы. К выходу блока 10 подключен привод 11 подачи, соединенный с датчиками 1 и 2. Датчик 2 вибраций через контакты 12 нуль-органа 3 подключен либо к задатчику 4 силы резания, либо к блоку б регулирования подачи. К выходу блока сравнения подключен самонастраивающийся. блок 13 коррекции, управляемый вход которого соединен с выходом измерителя 14 частоты вращения шпинделя. Выход блока 13 коррекции соединен с блоком б регулирования подачи.Устройство работает следующим образом.При Фреэеровании глубина и ширина резания изменяются в широких пределах, вследствие чего изменяется и мощность резания, контролируемая...

Номер патента: 739477

Опубликовано: 05.06.1980

Авторы: Авдушев, Белов, Гольдин, Гольдшмид, Мальчик, Ольнев, Палк, Ушакова

МПК: G05B 19/418

Метки: объектами, перемещающимися, синхронно

...программного упрвапения, то есть задание программируется для одного привода. При 94774этом требуется только одна следящаясистема с датчиком перемещения и преобразовател ем. Зависимое управлениескоростью привода второго конца портала от скорости привода первого концапортала обеспечивает защиту от появленияпостоянного рассогласования положенийобеих сторон портала и от возможногоаварийного режима.10 На чертеже представлена блок-схемаустройства.Устройство содержит блок 1 вводапрограммы, блок 2 временной задержки,первый привод 3, обьект управления15 (портал) 4, первый позиционный датчик5, первый датчик 6 скорости вращения,сумматор 7, второй привод 8, второйпозиционный датчик 9, преобразователь10, второй датчик 11 скорости враще 20 ния...

Номер патента: 724914

Опубликовано: 30.03.1980

Авторы: Ольнев, Палк

МПК: G01B 7/00

Метки: перемещения, сигнал, электрический

...4.25 В сердечнике 5 датчика с якорем 6 имеются стержни 7 и окна 8, выполненные одинаковыми по ширине, а длина якоря 6 равна утроенной ширине стержня 7,Преобразователь работает следующим30 образом,При установленном постоянном зазоре между сердечником и якорем. перемещение сердечника относительно нейтрального положения, соответствующего оси магнитной. симметрии датчика 1, вызывает изменение 5 выходного сигнала датчика. Ток в обмотке возбуждения датчика при этом имеет установившееся значение.Если зазор увеличивается, то выходной сигнал датчика 1 уменьшается, а ток в об мотке возбуждения увеличивается.Если зазор уменьшается, то картина изменения выходного сигнала датчика и тока в обмотке возбуждения имеет обратный характер, т, е, величина...

Номер патента: 679940

Опубликовано: 15.08.1979

Авторы: Белов, Ольнев, Палк

МПК: G05B 19/18

Метки: датчика, циклического

...соответственнос выходамисхем дифференцирования 3, 6, инвертора 5.Выходы схем совпадения 7, 8, 9, 10 соединенысо входами двух промежуточных триггеров 11,12, Один из входов схемы совпадения 8 под.ключен к выходу формирователя 2. Выходытриггеров 11, 12 через дополнительные схемы есовпадения 13, 14, 15, 16 подсоединены к одному управляющему триггеру 17 и двум запоминающим триггерам 18, 19, Вход схемы дифференцирования 20 соединен с инверснымвыходом управляющего триггера 17, подклю.Иченного своим прямым выходом к управляющим входам двух дополнительных схем совпадения 15, 16, Прямые выходы запоминающихтриггеров взаимно соединены по входам устаИковки в нуль, а также связаны с управлявшими входами двух выходных схем совпадения21, 22 на другие...

Номер патента: 343253

Опубликовано: 01.01.1972

Авторы: Казанский, Палк, Рубашкин

МПК: G05B 19/33, G05B 19/416

Метки: задания, программным, скорости, станкам, управлением

...случае продвигаться высокочастоэным генератором 4. Первым тактом распределитель 2 открывает ключи б считывания и записи в бло ке памяти 7, одновременно через ключ 5 останавливая счетчик 3, Открытые ключи б перезаписывают число (раввое длине периода) из счетчика 3 в блок памяти 7. Принятая в блоке 7 комбинация управляст токовыми ключа ми 10 декадных сопротивлений Р параллельного делителя 9. В результате принятому числу в блошке памяти 7 соответствует однозначно определенная комбинация ключей 10, которые включают соответствующие декады со противлений. Так как общий ток через параллельыЙ делите;ь 9 стаблзпфсВан стаоидизатором тока 11, то надряжение .на выходе13 пропорционального общему сопротивленшоделителя 9, а так как делитель...

Номер патента: 333693

Опубликовано: 01.01.1972

Авторы: Казанский, Палк, Рубашкин

МПК: G01R 23/02, H03M 1/60

Метки: частота-аналог

...подключаемого к нему устройства, в результате чего между выходом преобразователя и входом следующего за ним устройства необходимо установить прецизионный согласующий усилитель.Предлагаемое устройство отличается от известных тем, что преобразователь содержит коммутатор, который включен между выходом схемы сброса устройства управления и входами разрядов счетчика длины периода и положение которого определяется величиной нагрузки, что согласует преобразователь с нагрузкой. ают импульсы измеряемон импульс запускает устройкоторое стирает предыдуминающего устройства 7, исло в запоминающее устючи б, устанавливает счетда в исходное состояние и подсчета нового периода, заполняется от генератора ы.запоминающего устройства дставлено число, равнос...

Номер патента: 294130

Опубликовано: 01.01.1971

Авторы: Окунев, Палк, Рубашкин

МПК: G05B 19/02

Метки: импульсного, контурная, металлорежущимистанками, программного, числового

...числового импульсного программного управления металло- режущими станками с блоком задания скорости, имеющим низкое быстродействие, узкую полосу линейного преобразования частоты в напряжение и высокий уровень пульсации этого напряжения.Существующие системы программного управления не всегда отвечают требованиям быстродействия, стабильности, отсутствия пульсаций.Цель изобретения - увеличить быстродействие, стабильность и уменьшить пульсацию системы. Это достигается тем, что в систему дополнительно введен управляемый генератор, вход которого подключен к выходу блока фильтра, а выход - к другому входу указанного триггера.На чертеже изображена блок-схема предлагаемой системы. чен к выход блока фильтра, а выход - к одному цз входов...

Номер патента: 254312

Опубликовано: 01.01.1969

Авторы: Долгов, Палк, Финкельштеий, Эль

МПК: B23Q 16/00

Метки: остановки, подвижногоузла, точной

...логического элемента 4 ц ццклового рече 5 Прц перемещении подвижного узла с мак сцмальной скоростью сцгнач в виде опорногонапряжения Ь,подается через контакт 6 циклового реле на вход электронного усилителя 7, выходной сигнал которого управляет электромашинным усилителем 8. Электрома шинный усилитель питает исполнительныйдвигатель 9, который вращается со скоростью, пропорциональной выходному напряжению электромашинного усилителя, Двигатель 9 через редуктор 10 перемещает подвиж ной узел 11 ц, жестко с ццм связанный, индуктивный датчик 1,Ток возоуждения 1, индуктивного датчикаизменяется в зависимости от положения репера 2.30 Работает устройство следующим образом.Логический элемент 4 настраивается на любое значение тока возбуждения датчика...
