Гутников

Номер патента: 1566913

Опубликовано: 20.03.1995

Авторы: Аметов, Гутников, Коротких

МПК: G01R 19/02

Метки: значения, среднеквадратического

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СРЕДНЕКВАДРАТИЧЕСКОГО ЗНАЧЕНИЯ НАПРЯЖЕНИЯ по авт. св. N 1438439, отличающееся тем, что, с целью повышения быстродействия измерения, в него введены два аналоговых ключа, а детектор среднеквадратических значений выполнен на последовательно соединенных квадратичном функциональном преобразователе и фильтре нижних частот, а резистивный делитель напряжения снабжен дополнительным средним выводом, первый аналоговый ключ подсоединен между упомянутым дополнительным средним выводом и общей шиной, второй аналоговый ключ подсоединен параллельно конденсатору упомянутого фильтра нижних частот, управляющие входы аналоговых ключей соединены с выходом первого компаратора.

Номер патента: 1623435

Опубликовано: 20.02.1995

Авторы: Аметов, Гутников, Коротких

МПК: G01R 19/04

Метки: значения, многоканальное, среднеквадратического

...На фиг, 2 и 3(см. О 1-8(с представлены не мгновенные значения сигналов переменного тока на входных шинах 1-8, а их среднеквадратические значения, для наглядности показан один период мгновенных значений сигнала с амплитудой А, На фиг. 2 и 3 отражены два предельных случая сигналов на входных шинах. На фиг. 2 - на шине 1 (и в детекторе 20) максимальное текущее значение СКЗ сигнала, на фиг. 3 - на шине 2 (и в детекторе 26) максимальное текущее значение СКЗ сигнала, В первом случае выбор коэффициента усиления будет определяться детектором 20, во втором - выбор коэффициента усиления устройства будет определяться детектором 26,На входе 21 регистратора 22 (см. 021) наблюдается непрерывное значение СКЗ обработанного переменного входного...

Номер патента: 1438439

Опубликовано: 30.11.1994

Авторы: Аметов, Гутников, Коротких

МПК: G01R 19/02

Метки: значения, среднеквадратического

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СРЕДНЕКВАДРАТИЧЕСКОГО ЗНАЧЕНИЯ НАПРЯЖЕНИЯ, содержащее входную шину, подключенную к последовательно соединенным первому усилителю, блоку фильтров, второму усилителю, выполненному с входом управления коэффициентом усиления, детектору среднеквадратических значений, блок переключения диапазона, выход которого подключен к входу управления коэффициентом усиления второго усилителя, блок индикации, отличающееся тем, что, с целью упрощения устройства, в него введены резистивный делитель, два дифференциальных компаратора, два одновибратора, аналоговый мультиплексор, два элемент И - НЕ, ограничительный резистор, элемент ИЛИ, блок переключения диапазонов выполнен в виде счетчика, причем крайние выводы резистивного делителя...

Номер патента: 1798739

Опубликовано: 28.02.1993

Авторы: Варков, Гутников, Просянников, Сукиязов

МПК: G01R 31/02

Метки: аварийного, изолированной, наличия, нейтралью, режима, сетях, трехфазных, электрических

...240, а сигнал с датчика 02, проходячерез второй фазосдвигающий блок 5, получает сдвиг по фазе на 120 О. Таким образомсигналы с датчиков 01, 02 и 03 поступаютна вход формирователя импульсов 17 синфэзно.На выходе формирователя импульсов17 появляется импульс всякий раз при переходе сигнала через ноль при положительнойпроизводной; следовательно, частота вь 1 ходных импульсов блока 17 будет составлять 50 Гц, Таким образом осуществляетсясинхронизация работы логической части устройства с трехфазной сетью,В случае появления обрыва в любой изфаз на выходе порогового усилителя 6 формируется сигнал в виде импульса, Этот сигнал поступает на первые входы первого,второго и третьего двухвходовых логических элементов И 10, 11, 12, на вторые входыкоторых...

Номер патента: 1798734

Опубликовано: 28.02.1993

Авторы: Андреев, Гутников, Логинов, Соловьев, Тимошенко

МПК: G01R 27/26

Метки: временной, датчика, емкостного, измерительный, интервал, параметров

...В качестве устройства формирования цикла работы преобразователя применен счетчик . Джонсона и дешифратор 26, преобразующий двоичный код в сигнал на одном из десяти выходов. На тактовый вход счетчика с дешифрованными выходами 26 подает-.ся напряжение прямоугольной формы от генератора 25, Форма выходного напряжения генератора 25 приведена на фиг.2,1. Частота работы генератора 25 должна быть стабилизирована кварцевым резонатором.Напряжение управления работой ключа 11 (фиг, 2.2) снимается с выхода 08 счетчика 26, который является первым выходом БУ 27, С выхода "перенос" счетчика 26 снимается сигнал (фиг.2.3), который управляет работой коммутатора 2 и задает цикл работы преобразователя, При работе ключей 2 и 3 на образцовом 4 и измеряемом...

Номер патента: 1781640

Опубликовано: 15.12.1992

Авторы: Аметов, Гутников

МПК: G01R 29/04

Метки: детектор, среднеквадратичный

...пятый резистор 13 с выходом операционного усилителя 9 и непосредственно с анодом диода 10 и эмиттером третьего транзистора 14 и - р-п-типа, база которого подключена к его коллектору и эмиттеру четвертого транзистора 15 п-р-п-типа, база которого соединена с общей шиной, коллектор через шестой резистор 16 - с первым выводом первого конденсатора 17 и выходом 18 среднеквадратичного детектора и непосредственно - с анодом четвертого диода 19 и инвертирующим входом третьего операционного усилителя 20, выход которого подключен к катоду диода 19 и первому выводу второго конденсатора 21, Неинвертирующие входы операционных усилителей 6, 9. ж) конденсатор 21 - К 10-50-в;20 подключены к общей шине, з) конденсатор 17 корпусной - Б 52-1...

Номер патента: 1781637

Опубликовано: 15.12.1992

Авторы: Андреев, Гутников, Рудаков, Соловьев, Тимошенко

МПК: G01R 27/26

Метки: датчика, дифференциального, емкостного, измерительный

...Неинвертирующий входОУ 30 подключен к общей шине устройстваи через ключ 28 соединен со вторым выводом конденсатора 26. Второй вывод конденсатора 26 соединен с выходом ОУ 30 иявляется выходом СД 25. Входы управленияключей 28 и 27 являются соответственнопервым и вторым входами управления СД25.Устройство выборки-хранения (УВХ) 31содержит ключ 32, первый вывод которогоявляется информационным входом УВХ 31,Второй вывод ключа 32 соединенс неинвертирующим входом ОУ 33 и через конденсатор 34 подключен к общей шине устройства,Выход ОУ 33, являющийся выходом УВХ 31соединен С неинвертирующим вхОдом этОгОусилителя. Вход управления ключа 32 является входом управления УВХ 31.Недостаточная чувствительность прототипа обусловлена его функцией...

Номер патента: 1761320

Опубликовано: 15.09.1992

Авторы: Безнос, Бояджи, Гутников, Ермаков, Налча, Рыбак, Сапогова, Шебаниц, Щербак

МПК: B21B 21/00

Метки: биметаллических, пилигримовом, прокатки, стане, труб

...качества труб путем сокращения разрывов стенки трубы и предупреждения прихвата штуки к дорну.Поставленная цель достигается тем, 20 что в способе прокатки биметаллических труб, включающем нагрев пусто-. телой центробежнолитой биметаллической заготовки, удаление окалины с внутренней поверхности заготовки 25 воздухомпрокатку гильзы на дорне пилигримовыми валками, регулирование подачи, процесс при установившемся режиме осуществляют с подачей, равной 1/0,7 (1,25-1,65) величины по дачи при затравке.Влиянием оптимальной температуры на пластичность сталей можно объяс" нить пилигримовую прокатку труб с увеличенной подачей и это не приводит к образованию повышенной разностенности и бугристости.В данном случае прокатка труб ведется в зоне более...

Номер патента: 1760477

Опубликовано: 07.09.1992

Авторы: Варков, Гутников, Просянников, Сукиязов

МПК: G01R 31/02

Метки: бесконтактного, обмоток, однофазных, состояния, стержневого, типа, трансформаторов

...и напряжения первичной и вторичной обмоток состоит в следующем.Благодаря тому, что сердечник трансформатора является нелинейным элементом, поток магнитного поля рассеяния при наличии на первичной обмотке синусоидального напряжения является несинусоидаль. ным (фиг. 4 а). В процессе экспериментального исследования было установлено, что любоена мгновенного значения индукции поля в момент времени тд,умноженная на соответствующий масштабный коэффициент, регистрируется устройством 3.4 и соответ ствует напряжению на первичной обмотке;величина мгновенного значения индукции поля в момент времени г 8, умноженная на соответствующий масштабный коэффициент, регистрируется устройством 3.5 и соответствует току во вторичной обмотке, Функция получения...

Номер патента: 1752191

Опубликовано: 30.07.1992

Авторы: Горохова, Гутников, Иванцов, Сапогова, Строилова

МПК: C22C 38/28

Метки: сталь

...былипрошлифованы с четырех сторон. 35Износостойкость стали определяли нээкспериментальной установке. Потерю весаобразца вследствие износа замеряли нааналитических весах с точностью до 0,05 мг,Твердость образцов измеряли нэ приборе для определения твердости по Роквеллу.Испытания на ударную вязкость производились на маятниковом копре весом 5 т.Прокаливаемость определяли методом 45торцовой закалки (см. таблицу),Для повышения износостойкости пригидроабразивном изнашивании необходимо,чтобы в структуре стали было достаточноеколичество мелких равномерно распределенных карбидов, чтобыматрица была коррозионностойкой и прочной, но в то же времялегко обрабатывалась. В связи с этим в предлагаемой стали выбраны определенные пределы по содержанию...

Номер патента: 1744520

Опубликовано: 30.06.1992

Авторы: Гутников, Иванов, Клементьев, Кубланов

МПК: G01K 7/16

Метки: напряжение, разности, температур

...соединен с выходом 19 преобразователя,Преобразователь имеет двухтактный алгоритм работы,В первом такте с выхода генератора 1 прямоугольных импульсов поступает сигнал "1" на управляющие входы первого 3 и третьего 7 ключей, а с инвертирующего выхода генератора 1 прямоугольных импуль- сов поступает сигнал "0" на управляющие входы второго 4 и четвертого 8 ключей, в результате чего первый 3 и третий 7 ключи находятся взамкнутом состоянии, а второй 4 и четвертый 8 ключи находятся в разо 40 45 выражением 0111 - 0141 = 1 В 1, (1) где 011 Ц- потенциал первого потенциального вывода 11 первого термореэистора в первом такте; 50 мкнутом состоянии. Ток, создаваемый источником тока 2, протекая через замкнутый ключ 3, первый терморезистор 7 и замкнутый...

Номер патента: 1744516

Опубликовано: 30.06.1992

Авторы: Гутников, Иванов, Клементьев, Кубланов

МПК: G01K 7/00

Метки: напряжение, разности, температур

...выпрямителем 5.Каждый из девяти ключей, входящих вструктуру преобразователя, находится в 10замкнутом состоянии, если на на управляющий вход ключа поступает логический сигнал "1", Если на управляющий вход ключапоступает логический сигнал "0", ключ находится в разомкнутом состоянии. 15В первом такте замкнуты ключи 6 и 13,а ключи 7 - 12 разомкнуты,Во втором такте замкнуты ключи 7 и 12,а ключи 6, 8 - 11 и 13 разомкнуты.В третьем такте замкнуты ключи 8 и 11, 20ключи 6, 7, 9, 10, 12 и 13 разомкнуты,В четвертом такте замкнуты ключи 9 и10, а ключи 6 - 8, 11 - 13 разомкнуты.В каждом из тактов выходные токи источников 3 и 4 токов протекают по каналам 25замкнутых ключей, первые выводы которыхсоединены с выходами соответствующихисточников...

Номер патента: 1732184

Опубликовано: 07.05.1992

Авторы: Гутников, Иванов, Клементьев, Кубланов

МПК: G01K 7/16

Метки: напряжение, разности, температур

...первого терморезистора, первый 20, второй 21,третий 22 и цетвертый 23 выводы второго терморезистора, общую шину 24преобразователя и выход 25 преобразователя,Преобразователь имеет два режимаработы, в каждом из которых с помощьюгенератора 1 импульсов и дешифра"тора 2 реализуется двухтактный алго"ритм управления ключами 4 - б,. Генератор 1 импульсов, работающийв автоколебательном режиме, вырабатывает прямоугольные импульсы, длительность которых равна половинепериода, а амплитуда соответствуетуровню логического сигнала "1", Выход генератора 1 соединен с входом:младшего разряда дешифратора 2,преобразующего двоичный код в позиционный. Значение старшего разряда1входного кода дешифратора 2 определяется логическим сигналом, поступающим на...

Номер патента: 1724552

Опубликовано: 07.04.1992

Автор: Гутников

МПК: B21B 39/20, B65G 57/08

Метки: кантования

...В на фиг.4.Устройство для кантования изделий включает неподвижные направляющие 1, тележку 2 с собачками 3, осями 4 и упорами 5. Тележка снабжена приводом перемещения не показан. ). Подъемно-опускная платформа 6 закреплена на штоке 7, на котором в свою очередь шарнирно закреплены параллельные рычаги 8. Другими концами параллельные рычаги 8 шарнирно закреплены с основанием 9. На параллельных рычагах закреплен противовес 10,Стол формирования ряда чушек выполнен в виде неподвижных направляющих 11. Устройство снабжено зажимной лапой 12 с приводом 13 и зажимной лапой 14 с приводом не показан). Зажимная лапа 12 установлена в корпусе шестерни 15 на шпонке 16 с возможностью возвратно-поступательного перемещения. Шестерня 15 установлена в...

Номер патента: 1688298

Опубликовано: 30.10.1991

Авторы: Варков, Гутников, Просянников, Сукиязов

МПК: G05B 23/02, H01H 49/00

Метки: бесконтактного, временных, параметров, электромагнитного, элемента

...магнитной системе контролируемсго элемента, поступает на вход логарифмического усилителя 2, с выхода логарифмического усилителя сигнал через дифференцирующую цепочку 3, где происходит преобразование и (В(1 в его производную д 1 п ВтУ дт, поступает на вход нуль-органа 4. Нуль-орган вырабатывает сигналы, управляющие блоком 5 электронных коммутаторов в соответствии с эпюрами выходных напряжений(фиг. 2), Одновременно сигнал с датчика поступает на блок 8 пуска, которь;й снимает после ее срабатывания команду "Запись дополнения" в блоке б памяти, что подготавливает блок памяти для счета импульсов с выходов блока электронных коммутаторов, Разрешение на прохождение импульсов от генератора 11 импульсов выдаегся с помощью элемента И-НЕ 9 путем...

Номер патента: 1687368

Опубликовано: 30.10.1991

Авторы: Гутников, Зубынин, Ковалев

МПК: B22D 39/00

Метки: дозирования, металла, печью, поворотной, порционного, расплавленного, установке

...времени поворота ковша,В момент появления струи металла из ковша датчик 11 появления струи подает команду на управляющий вход 12 ключевого элемента 10 и открывает его. Одновременно датчик 11 подает команду на выключающий вход 13 блока 7 измерения времени поворота разливочного ковша, прекращая отсчет времени. Блок сравнения выдает сигнал, зависящий от величины рассогласования фактического и заданного времени, в блок 3 управления приводом печи, который, в свою очередь, в зависимости от знака входного сигнала подает команду на поворот печи приводу печи. Привод печи поворачивает печь, изменяя в нужную сторону интенсивность струи выливаемого металла.После вылива заданной дозы металла система управления разливкой (не показана) дает...

Номер патента: 1682198

Опубликовано: 07.10.1991

Авторы: Гутников, Давыдов, Дубинский, Песенко, Рязанцев

МПК: B29C 49/04

Метки: полимерного, полых, экструзионно-выдувная

...Процесс изготовления изделия осуществляется при непрерывном вращении ротора посредством привода 52 через зубчатую пару 53 и 54,В процессе вращения ротора в зависимости от угла его поворота выполняются одновременно два вида работ.Над нижним диском 11 осуществляются следующие работы по формированию изделия: экструзия трубчатой заготовки - угол поворота а 1, смыкание полуформ - угол поворота а 2, формирование изделия раздувок; удаление облоя - угол поворота аз; размыкание полуформ - угол поворота а 4 ; сьем изделия - угол поворота аЬ;Под нижним диском 11 осуществляются следующие работы по ориентации изделия; зажим изделия - угол поворота а 1; перемещение изделия - угол поворота а 2; поворот изделия в горизонтальное положение и сброс...

Номер патента: 1677667

Опубликовано: 15.09.1991

Авторы: Гутников, Соловьев

МПК: G01R 27/26

Метки: датчика, емкостного, измерительный

...22 (в момент срабатывания коммутатора 23 управляемого сигналом логической единицы с выхода элемента 2 И 34) подается на вход ОУ 25, изменяет его выходное напряжение и уравновешивает ток, протекающий через паразитный резистор 8. В качестве образцовой меры активного сопротивления использован образцовцй резистор 10. Назначение разделительного конденсатора 9 (С 9) - формирование двухполярного тока, протекающего через образцовый резистор 8. При этом должно выполняться требование: ТВОС 9, где Т - половина периода выходного напряжения, снимаемое с выхода Т - триггера 31. Процесс уравновешивания реактивной составляющей емкостного датчика 6 заключается в приведении переменной составляющей выходного напряжения УСН 11 к нулевому...

Номер патента: 1661588

Опубликовано: 07.07.1991

Авторы: Гутников, Кубланов

МПК: G01K 3/08

Метки: разности, температур

...резистивногодатчика 6 тока, другой вывод которого соединен с отрицательным полюсом источника1 измерительного. тока,Устройство работает следующим образом.Ток источника 1 измерительного токапоследовательно протекает по следующейцепи: термометр 2 сопротивления, выходоперационного усилителя 4, средняя точка9 источника 7 питания, термометр 3 сопротивления, выход операционного усилителя5, средняя точка 10 источника 8 питания ирезистивный датчик 6 тока,Операционный усилитель 4 работает влинейном режиме и обеспечивает равенство потенциалов точек 11 и 12. При этомнапряжение между точками 13 и 12 равно помодулю. и противоположно по знаку падению напряжения на термометре 2 сопротивления. Операционный усилитель 5 включенпо схеме неинвертирующего...

Номер патента: 1636793

Опубликовано: 23.03.1991

Авторы: Гутников, Соловьев, Хохлов

МПК: G01R 27/02

Метки: временной, емкости, интервал

...их заряда,При сигнале логической "1" на выходе 0 триггера 15 происходит формирование опорного интервала То, который определяется коэффициентом деления делителя 12 и частотой тактового генератора 11, По окончании временного интервала То, определяемого коэффициентом деления делителя 12, его выходной сигнал - логическая "1", устанавливает триггер 15 в нулевое состояние, Этим осуществляется переключение режимов с формирования опорного интервала То на формирование временного интервала Твых и запрещение работы делителя 12, Начало и окончание формирования опорного интервала То и начало формирования временного интервала Твых синхронизируются выходным сигналом тактового генератора 11, Формирование временного интервала Твых оканчивается по...

Номер патента: 1628013

Опубликовано: 15.02.1991

Авторы: Гутников, Соловьев

МПК: G01R 27/26

Метки: емкости, частоту

...и образцовом конденсаторах 5 и 6 формируются напряжения прямоугольной формы с амплитудой Оо синхронно с выходными напряжениями триггеров 13 и 14, Измеряемый и образцовый конденсаторы 5 и 6 подключаются к источнику 2 опорного напряжения только при подаче на третий вход (управления) коммутаторов 3 и 4 сигнала логической единицы, Как следствие данной синхронизации на выходе усилителя 7 заряда формируется напряжение, изображенное на фиг.2,6. В результате коммутации ключей 22 и 23 (напряжения, подаваемые на входы управления клю,еи 22 и 23, изображены соответственно на фи. 2.9 и 2,10), осуществляемой при подаче сигналов логической единицы на входы управления ключей 22 и 23 по алгоритму, заданному работой счетчика 12 с дешифрированными...

Номер патента: 1622887

Опубликовано: 23.01.1991

Авторы: Гутников, Кулуншаков, Курманов, Ракишев

МПК: G06G 7/16

Метки: перемножитель, сигналов, электрических

...соответствующих блоков такими, что Кз=-1, К 4=-1, К 6=1. На выходе фильтра 7 низких частот в третьем такте действует сигнал2 з=ХУ-еУе,УТ-еуХ+ехеу+2 е,еуТе,ХТ+2 ееуТ+4 ееуТ +е+2 еТ. (4)В четвертом такте работы блок 8 управления устанавливает коэффициент передачи Кз=-1, К 4=1, К 6=-1. На выходе фильтра 7 низких частот в четвертом такте действует сигнал74=ХУ-е,У-ЗеУТ+еуХ-ееу-Зе,еуТ+ЗеуХТ-Зе,еуТе,еуТ -е-ЗеТ(5)В пятом такте работы блок 8 управления устанавливает коэффициент передачи Кз.=-1, К 4=1, К 6=-1. На выходе фильтра 7 низких частот в пятом такте действует сигнал25=ХУ-еУеТУ+еуХ-ееуе,еуТ++ 4 еХТе,еуТбе,еуТ -ее,Т, (б)В шестом такте работы блок 8 управления устанавливает коэффициенты передачи Кз=-1, К 4=-1, К 6=1. На выходе фильтра...

Номер патента: 1619081

Опубликовано: 07.01.1991

Авторы: Гутников, Ибрагимов, Маглыш, Малейко, Соловьев

МПК: G01L 9/12

Метки: давления

...что приводит к уменьшению зазора а 2 между электродами 4 конденсатора С и к увеличению значения этой емкости. Одновременно шток 8, перемещаясь вниз, изгибает консольную балку 5 на величину. равную прогибу мембраны 2. В пьезорезонаторе 6 возникают усилия растяжения, а в пьезорезонаторе 7 - усилие сжатия. Сигнал с выхода смесителя 12 через компаратор 13 подается на схему 14 преобразования.Схема 14 преобразования работает в режиме управляемого делителя частоты. коэффициент деления которого определяется соотношением измеряемой С и образцовой Сз емкостей.На первый вход блока 22 синхронизации подается частота, величина которой пропорциональна измеряемому давлению. Частота коммутации второго переключателя 17 является выходным сигналом...

Номер патента: 1599806

Опубликовано: 15.10.1990

Авторы: Гутников, Соловьев

МПК: G01R 27/26

Метки: датчиков, емкостных, параметров, период, частоту

...используется преобразователь 3 напряжение . -частота. 599806 6Предлагаемый преобразователь работает следующим образом.На информационный вход преобразо-,5вателя 3 подается напряжение положительной полярности с выхода усилителя 15, Под действием приложенногок входу операционного усилителя 15напряжения на его выходе формируется напряжение треугольной формы,Амплитуда этого напряжения контроли"руется компаратором 17, На неинвертирующий вход компаратора 17 черезпереключатель 11 подается напряжениет. о с выходов источника 1. На ин+ттвертирующий вход компаратора 7 пода"ется выходное напряжение с усилителя15 и сравнивается с величиной опорного напряжения, подаваемого на неинМ вертирующий вход компаратора 17.Подостижении напряжения на выходе...

Номер патента: 1560366

Опубликовано: 30.04.1990

Авторы: Гребенников, Гутников

МПК: B22D 5/02

Метки: поворота, стола, чушкоукладчика

...часовой стрелке (фиг. 3 и 4).После того, как упор 8 собачки 3 войдет в паз 9 храпового колеса 1, штокприводного цилиндра 6 начинает пово"рачивать через собачку 3 и храповоеколесо 1 ось 2 с платформой стола 13,Вместе с ними поворачивается вокругоси 2 и ведущее звено 5. Пока упор 8ене войдет в паэ 9 и не упрется в него, ведущее звено 5 поворачиватьсяне будет, так как сила сопротивлениятормозного цилиндра 7 значительно выше, чем сила трения собачки 3 относительно оси 4.50Скорость поворота устройства определяется настройкой дросселя 11, Нрипоявлении рывков, вызванных например, местным заеданием поворотногостола, сила инерции, возникающая приэтом будет стремиться повернуть пово-.ротный стол са скоростью большей,чем позволяет настройка...

Номер патента: 1551593

Опубликовано: 23.03.1990

Авторы: Гребенников, Гутников

МПК: B65B 13/28

Метки: обвязывания, пакетов

...осях 3.При вращении планшайб 2 зажим обвязочного материала 9 вытягивает егоиз механизма 6 подачи обвязочного материала 9, возникающая при этом силавоздействует на корпус цилиндра 10,поворачивая его вокруг оси 11 и растягивая пружину 12 до тех пор, покакорпус 10 не упрется в упор 23, Придальнейшем вращении планшайб 2 зажимвытягивает обвяэочный материал 9 измеханизма 6 подачи обвязочного материала 9 и обвязочный материал 9 наматывается на пакет 1. После совершениятребуемого числа оборотов счетчикоборотов (не показан) дает командуна прекращение вращения,Натянутая ветвь обвязочного материала 9 устанавливается параллельноодной из сторон пакета 1, а зажатаяв зажиме ветвь благодаря поворотукорпуса цилиндра 10 устанавливаетсяперпендикулярно...

Номер патента: 1551590

Опубликовано: 23.03.1990

Авторы: Гребенников, Гутников, Простаков

МПК: B65B 13/20

Метки: обвязывания

...кромками, обращенными одна к другой (не показано).Устройство работает следующим образом. ремещения в вертикальной плоскости,На штангах 4 попарно установленыверхние и нижние дугообразные направляющие, выполненные со скошеннымикромками, причем нижние дугообразныенаправляющие 7 установлены с воэможностью продольного перемещения и кинематически связаны с прижимными губками 3. 5 ил. Транспортер 17 подает пакет 18 чушек к месту обвязки. Привод 9, выполненный в виде силового цилиндра, поднимает прижимные губки 3, которые поднимают пакет 18, Кулачки 10 перемещают нижнле дугообразные направляющие 7 вдоль штанг 4. Когда расстояние между верхними чушками пакета 18 и упорами 19 становится 5-10 мм, прижимные губки 3 останавливаются. Привод 11...

Номер патента: 1532885

Опубликовано: 30.12.1989

Авторы: Гутников, Соловьев

МПК: G01R 27/26

Метки: емкости, частоту

...вход которого подается +Ц,п, через переключатель 3 от источника 1, а на второй вход - выходной сигнал интегратора 7. Выходной сигнал компаратора 6 управляет работой переключателя 3 и 4, следовательно, напряжение на первом входе компаратора 6 становится равным -11 д,так как теперь первый вход компаратора 6 через переключатель 3 подключен к выходу-Бисточника 1. Одновременно с переключением переключателя 3 переключается и переключатель 4, вследствие чего знак напряжения прило 5 женного к входу интегратора 7 -11 х меняется на противоположный +Уз, счет применения аналогового инвертора 2Выходной сигнал интегратора 7 меняет направление интегрирования и при достижении на его выходе напря" жения, равного -П и, опять срабатывает компаратор 6,...

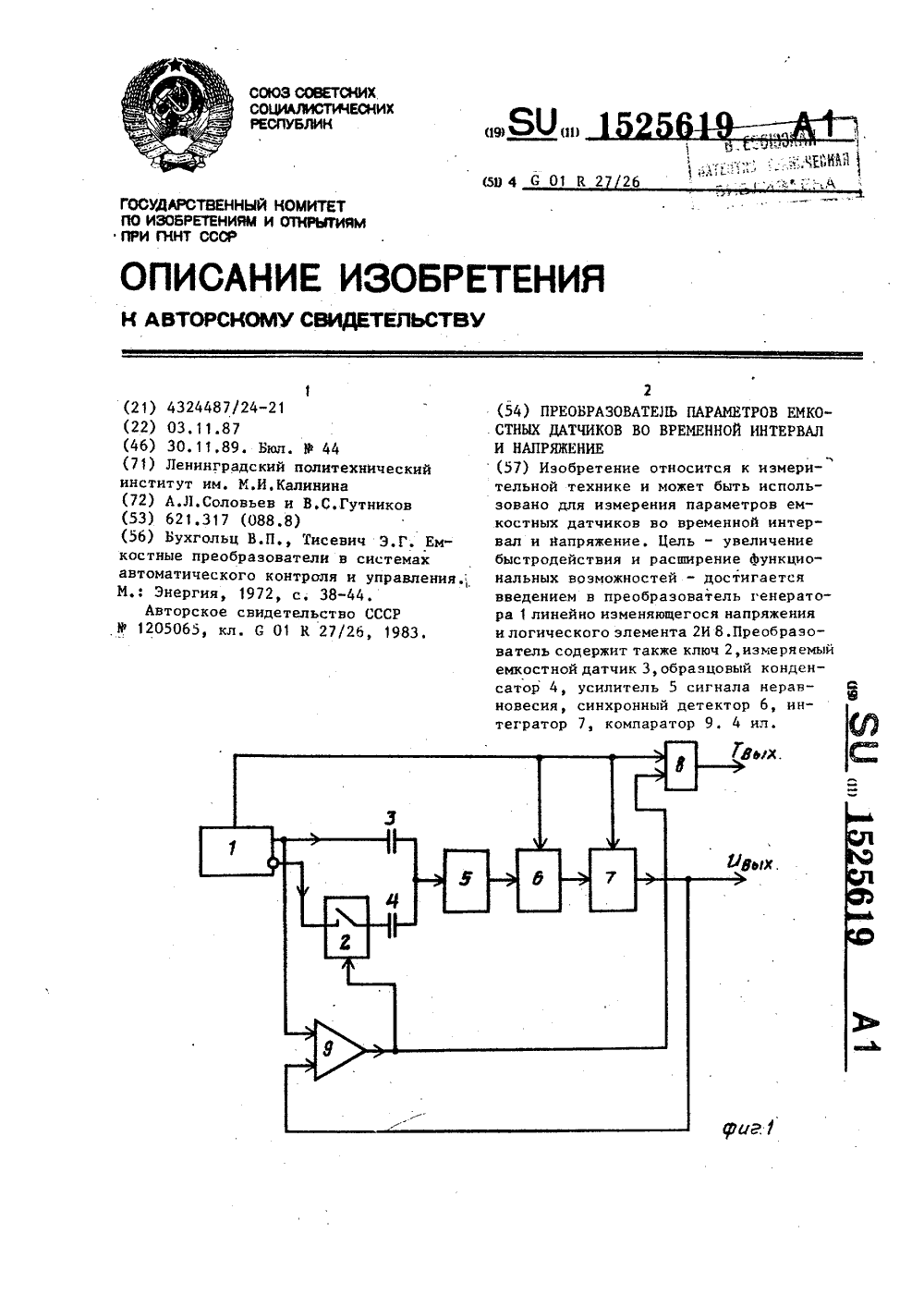

Номер патента: 1525619

Опубликовано: 30.11.1989

Авторы: Гутников, Соловьев

МПК: G01R 27/26

Метки: временной, датчиков, емкостных, интервал, напряжение, параметров

...раэмыкания ключа 2 ток через образцовый конденсатор 3 не протекает. Поэтому на вход усилителя 5 (в момент размыкания ключа 2;: подается ток, протекающий только через измеряемый конденсатор 3, При уменьшении линейно изменяющегося напряжения на прямом выходе ГЛИН 1 меньше порога срабатывания компаратора 9 вновь замыкается ключ 2, и на вход усилителя 5 подается ток, протекающий через измеряемый 3 и образцовый 4 конденсаторы. Выходное напряжение усилителя 5 показано на Фиг. 3.6, Для нормальной работы преобразователя должно выполняться условие5 152561Ск(о, тк. Тоько тБ (П где Ск - емкость измеряемого кондея"сатора 3; 5С- емкость, образцового конденсатора 4;Тцк " выходной временной интервал;Т - половина периода выходногосигнала ГЛИН 1;...

Номер патента: 1521444

Опубликовано: 15.11.1989

Автор: Гутников

МПК: A24F 29/00

Метки: горючего, держатель, стержневого, элемента

...После зажигания спички используют ее до полного сгорания. Благодаря тому, что конец спички в направляющих 5 расщепляется, про исходит полное ее сгорание до конца, Послеудаления сгоревшего элемента (путем легкого встряхивания) держатель вновь готов к использованию. Формула изобретения 15 СоставитеТехред И. ВеТи аж 283 Реда кто р А. М ако вск ая Заказ 6705/8 Р ВНИИПИ Государственного комитета по из 1 3035, Москва, Ж - 35,Производственно-издательский комбинатна, 1 О Изобретение относится к держателям стержневых элементов из горючего материала, например спичек, палочек, лучинок, обеспечивающим удобство в пользовании перечисленными выше предметами, которые имеют укороченную длину. Цел ь изобретения - по вы ш ение удобства в...
