Преобразователь код-аналог

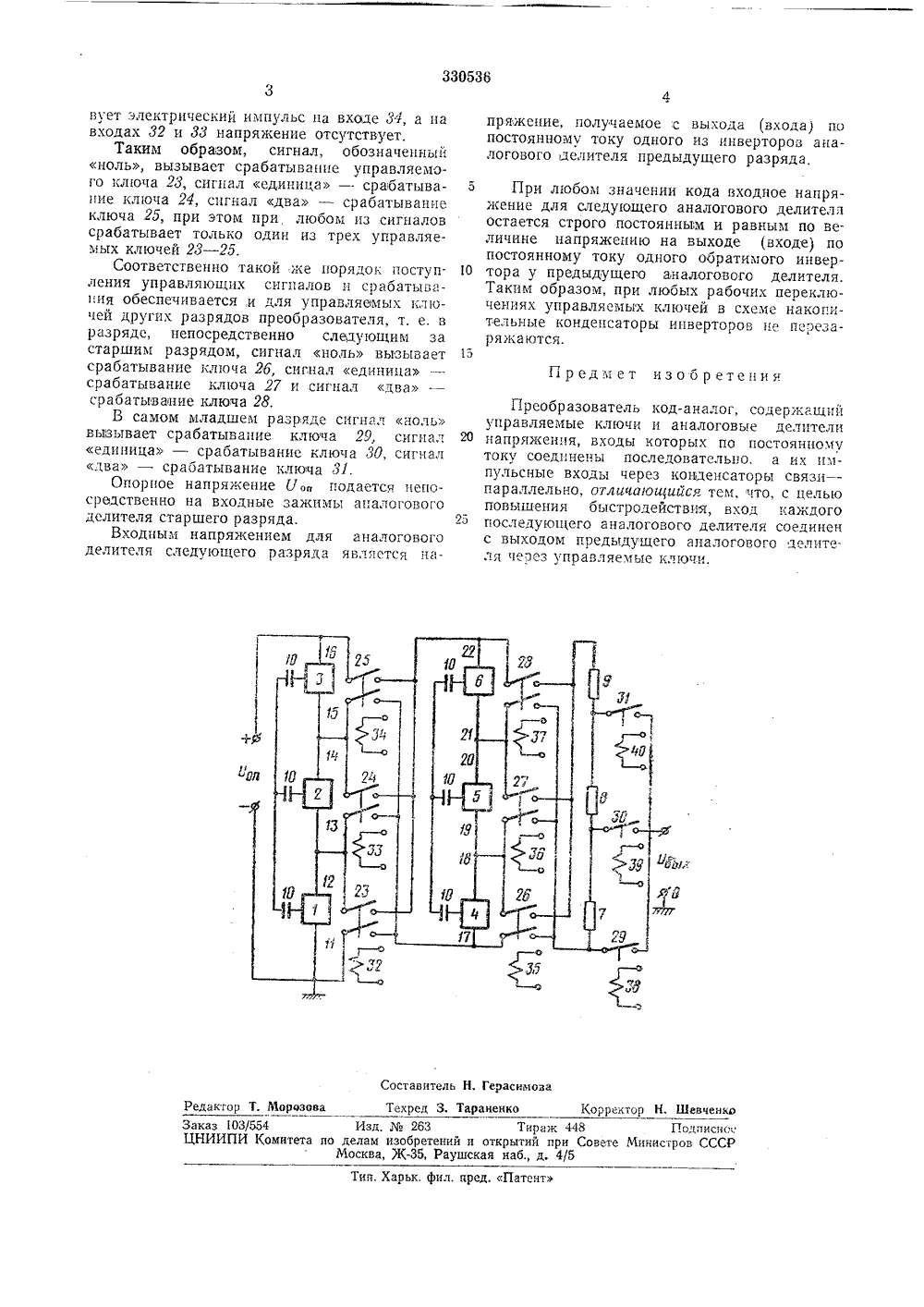

О П И С А Н И Е ЗЗО 536 Союз Советских Сопиалистккеских РеспубликЗависимое от авт. свидетельства-Заявлено 06,Х,ТЮ 69 ( 1373588/26 В к 1302 1,Кл. Н исоединением заявки М Комитет по делам обретений н открытийритет -при Совете Министров Опубликовано 24.11.1972. БюллетеньДата опубликования описания 10 Л.1972681.325.5(088.8) Авторизобретения, Н. 1 ре Заявитель ПРЕОЬРАЗОВАГЕЛ НАЛОГ Сигналу, предсряд и обозначеннэлектрический пмпдах 33 и 34 ключежение отсутствуеСигналу, обозветствует электр33, а на входахствует,Сигналу, обоз тавляющему старший разому ноль, соответствует ульс на входе 32, а на вхой старшего разряда напрят.аченному единица, сооткеский импульс на входе 32 и 34 напряжение отсутенному два, соответст Изабретение относится к области импульсной техники, в частности к преобразователям код-аналог.Известны преобразователи код-аналог, содержащие ряд последовательно соединенныханалоговых делителей напряжения, управляемые клачи и суммирующую схему.С целью повышения быстродействия впредлагаемом преобразователе вход каждогопоследующего аналогового делителя,соеди- Онен с выходом предыдущего аналогового делителя через управляемые ключи,На чертеже приведена принципиальнаясхема предлагаемого преобразователя коданалог для случая трехразрядного цифрового 15кода троичной системы,Аналоговые делители напряжения, относящиеся к старшим разрядам преобразуемогокода, выполнены в виде обратимьгх инверторов 1, 2 и 3 для первого делителя и инверторов 4, 5 и б для второго делителя, Аналоговые делители напряжения, относящиеся кмладшим разрядам преобразуемого кода, могут быть выполнены на обратимых инверторах или на резисторах 7, 8 и 9 для третьегоделителя.Импульсные входы образуемых инверторов как в первом, так и во втором аналоговых делителях напряжения по переменнойсоставляющей соединены параллельно один к другому конденсаторами связи 10. Выходы (входь) по постоянному току (зажих. И - 1 б и зажемь 17 - 22) обратимых инверторов в этих делителях соединены последовательно друг с другом,Устройство содержит также управляемыс лючи 23 - 31, с. р. (оптатав и с управляющими входами 32 - 40.На входы 32 - 34 управляемых ключей 23 - 25 поступают электрические сигналы, представляющие первый старший разряд цифрового кода троичной системы и обозначаемые, соответственно, ноль, единица, два. На входы 35 - 37 управляемых ключей 26 - 28 поступают такие же сигналы следующего разряда цифрового кода. На входы 38 - 40 управляехьх ключей 29 - 31 поступают сигналы, представляющие самый младший разряд цифрового кода.330536 Предмет изобретения Составитель Н. Герасимова хред 3. Тараиенко Корректор Н. Шевченко Морозов Реда кто Заказ 103/554 Изд,263 Тираж 448 ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская иаб., д, 4/5 Ти, Харьк. фил, пред. Патент вует электрический импульс на входе Я, а на входах 32 и 33 напряжение отсутствует.Таким образом, сигнал, обозначенный ноль, вызывает срабатывание управляемого ключа 23, сигнал единица - срабатывание ключа 24, сигнал два - срабатывание ключа Л, при этом при любом из сигналов срабатывает только один из трех управляемых ключей 2 о - 25.Соответственно такой же порядок поступления управляющих сигналов и срабатьваиия обеспечивается,и для управляемых ключей других разрядов преобразователя, т. е, в разряде, непосредственно следующим за старшим разрядом, сигнал ноль вызывает срабатывание ключа 2 б, сигнал единица срабатывание ключа 27 и сигнал два - срабатывание ключа 28.В самом младшем разряде сигнал ноль вызывает срабатывание ключа 29, сигнал единица - срабатывание ключа оО, сигнал два - сраоатывание ключа И.Опорпое напряжение У Оо подается непосредственно на входные зажимы аналогового делителя старшего разряда.Входным напряжением для аналогового делителя следующего разряда является папряжение, получаемое ,с выхода (входа) по постоянному току одного из инвертороз аналогового делителя предыдущего разряда,5 При любом значении кода входное напряжение для следующего аналогового делителя остается строго постоянным и равным по величине напряжению на выходе (входе) по постоянному току одного обратимого инвер тора у предыдущего аналогового делителя.Таким образом, при любых рабочих переключениях управляемых ключей в схеме накопительные конденсаторы ипверторов не перезаряжаются.15 Преобразователь код-аналог, содержащийуправляемые ключи и аналоговые делители 20 напряжения, входы которых по постоянномутоку соединены последовательно. а их импульсные входы через конденсаторы связи - параллельно, отличаюи 1 ийся тем, что, с целью повышения быстродействия, вход каждого 25 последующего аналогового делителя соединенс выходом предыдущего аналогового делителя через управляемые ключи.
