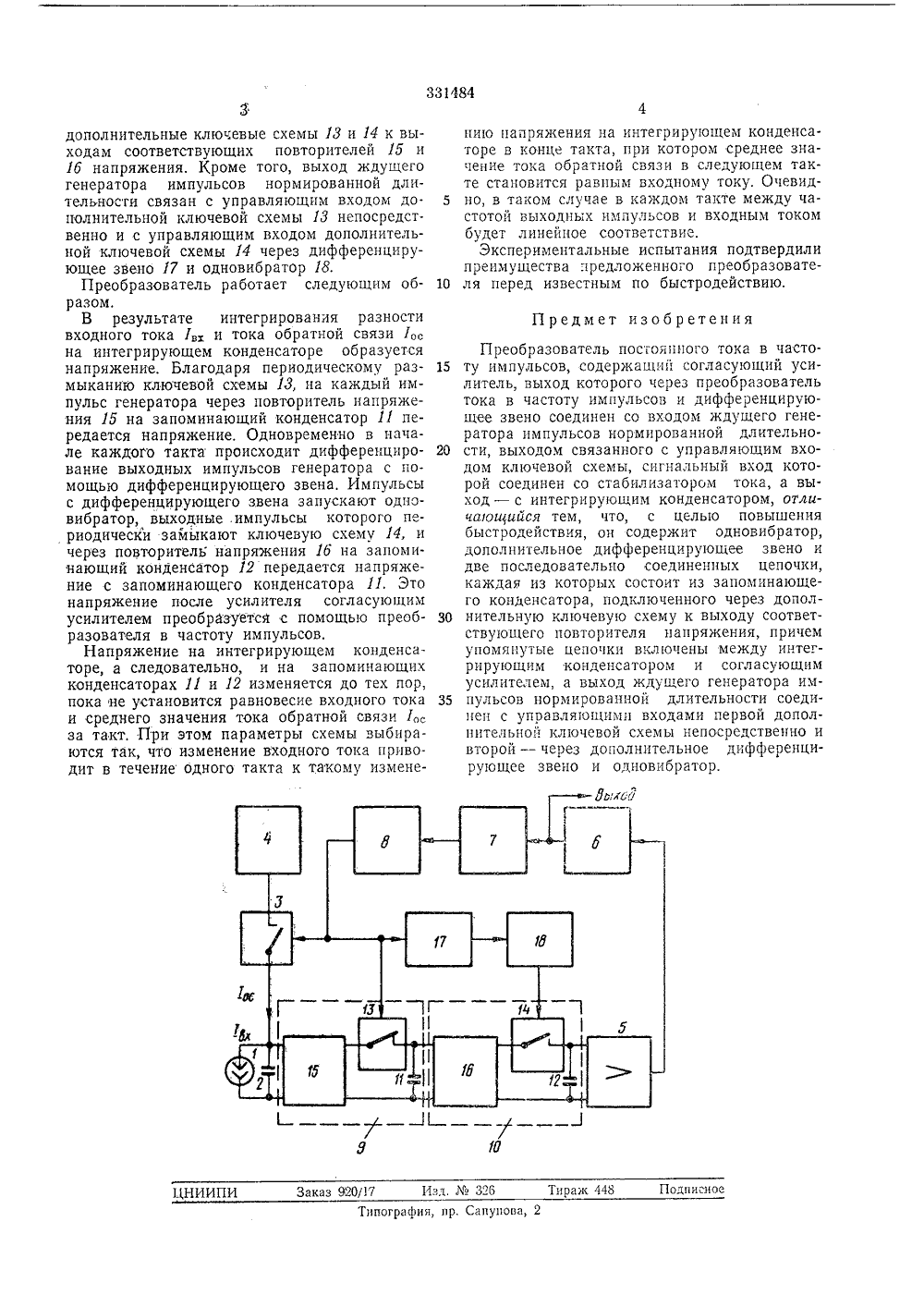

Союз Советских Социалистических Республиксвидетельстваависимое от 07.Ч 111,1970 (.1 чЪ 1474817/26 Н 031 13/2 яв иисоединением ет по делам т ри обретений и открытийои Совете МинистровСССР УДК 681.325,5(0 07.11,1972, Бюллстсць9 вания описания 13.1 Ч.197 публикован та опуб Авторизобретени, В, Кули Заявитель РЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА В ЧАСТО ИМПУЛЬСОВсится к области автомат тельной и вычислительн Изобретение отно ики, а также измери ой техники,Известный преобразователь постоянного тока в частоту импульсов, построенный на принципе интегрирования сигнала ошибки и использования импульсной обратной связи, содержит стабилизатор тока, подключенный через ключевую схему, связанную со ждущим генератором импульсов нормированной длительности, к выходу источника преобразуемого тока и параллельно - к сравнивающему интегрирующему конденсатору, который через согласующий усилитель соединен с автономным преобразователем напряжения в частоту импульсов, Такой преобразователь является инерционным, и процесс выборки ошибки рассогласования в условиях устойчивой работы занимает несколько тактов,В предлагаемом преобразователе для повышения его быстродействия, при котором ошибка рассогласования выбиралась бы за один такт и сохранялась высокая точность и помехоустойчивость преобразователя между интегрирующим конденсатором и согласующим усилителем покаскадно включены две идентичные цепочки, каждая из которых состоит из запоминающего конденсатора, подключенного через дополнительную ключевую схему к выходу соответствующего повторителя цапряжения, выход же ждущего генератора импульсов нормированной длительности связан с управляющими входами первой дополнцтельнои ключевой схемы непосредственно и второй - 5 через дополнительное дифференцирующеезвено и одновибратор.На чертеже представлена функциональнаясхема предлагаемого преобразователя,Входной преобразуемый ток 1 источника 10 тока 1 поступает на интегрирующий конденсатор 2. Одновременно на интегрирующий конденсатор через ключевую схему 3 от стабилизатора 4 тока поступает импульсный ток обратной связи 1. Разность входного тока и то ка обратной связи (сигнал ошибки) интегрируется конденсатором, на котором образуется напряжение. В известной схеме это напряжение подается на вход согласующего усилителя б, с выхода которого напряжение подается ца 20 грубый (неточный) преобразователь б напряжения в частоту импульсов. Прямоугольные импульсы с выхода этого преобразователя после дифференцирования дифференццрующим звеном 7 подаются на ждущий генератор 25 8 импульсов нормированной длительности.В предлагаемой схеме между интегрирующим конденсатором и согласующим усилителем включены две идентичные цепочки 9 10. Эти цепочки состоят пз запоминающих 30 коцдецсаторов 11 и 12, подключенных через331484 нию напряжения на интегрирующем конденсаторе в конце такта, при котором среднее значение тока обратной связи в следующем такте становится равным входному току. Очевид но, в таком случае в каждом такте между частотой выходных импульсов и входным током будет линейное соответствие.Экспериментальные испытания подтвердилипреимущества предложенного преобразовате ля перед известным по быстродействию. Преобразователь постоянного тока в часто ту импульсов, содержащий согласующий усилитель, выход которого через преобразователь тока в частоту импульсов и дифференцирующее звено соединен со входом ждущего генератора импульсов нормированной длительно сти, выходом связанного с управляющим входом ключевой схемы, сигнальный вход которой соединен со стабилизатором тока, а выход - с интегрирующим конденсатором, отличаюиийся тем, что, с целью повышения быстродействия, он содержит одновибратор, дополнительное дифференцирующее звено и две последовательно соединенных цепочки, каждая из которых состоит из запоминающего конденсатора, подключенного через допол- ЗО нительную ключевую схему к выходу соответствующего повторителя напряжения, причем упомянутые цепочки включены между интегрирующим конденсатором и согласующим усилителем, а выход ждущего генератора им пульсов нормированной длительности соединен с управляющими входами первой дополнительнои ключевой схемы непосредственно и второй - через дополнительное дифференцирующее звено и одновибратор. Тираж 448 Подпиоиое Заказ 920/17 Изд.З 2 б ЦНИИПИ Типография, пр. Сапунова, 2 дополнительные ключевые схемы 13 и 14 к выходам соответствующих повторителей 15 и 1 б напряжения. Кроме того, выход ждущего генератора импульсов нормированной длительности связан с управляющим входом дополнительной ключевой схемы 13 непосредственно и с управляющим входом дополнительной ключевой схемы 14 через дифференцирующее звено 17 и одновибратор 18,Преобразователь работает следующим образом.В результате интегрирования разности входного тока 1, и тока обратной связи 1 на интегрирующем конденсаторе образуется напряжение. Благодаря периодическому размыканию ключевой схемы 13, на каждый импульс генератора через повторитель напряжения 1 б на запоминающий конденсатор 11 передается напряжение, Одновременно в начале каждого такта происходит дифференцирование выходных импульсов генератора с помощью дифференцирующего звена, Импульсы с дифференцирующего звена запускают одповибратор, выходные.импульсы которого периодически замыкают ключевую схему 14, и через повторитель напряжения 1 б на запоминающий конденсатор 12 передается напряжение с запоминающего конденсатора 11, Это напряжение после усилителя согласующим усилителем преобразуетсй с помощью преобразователя в частоту импульсов,Напряжение на интегрирующем конденсаторе, а следовательно, и на запоминающих конденсаторах 11 и 12 изменяется до тех пор, пока не установится равновесие входного тока и среднего значения тока обратной связи 1, за такт. При этом параметры схемы выбираются так, что изменение входного тока приводит в течение одного такта к такому изменеПредмет изобретения
