Клепер

Номер патента: 434831

Опубликовано: 10.04.2000

Авторы: Брискин, Вандер, Долинский, Клепер, Кузнецов, Поляков

МПК: G01V 3/14

Метки: блок, измерительный, магнитометра, ядерно-прецессионного

Измерительный блок ядерно-прецессионного магнитометра, содержащий схему совпадений, генератор эталонной частоты, формирователь времени счета и счетчик, отличающийся тем, что, с целью повышения надежности устройства, в измерительный блок введены дополнительный счетчик и суммирующие устройства, причем схема совпадений соединена с установочными входами дополнительного счетчика, а выходы его соединены с первым суммирующим устройством и первый выход соединен непосредственно, а второй выход через второе суммирующее устройство.

Номер патента: 511789

Опубликовано: 10.04.2000

Авторы: Долинский, Ирзак, Клепер, Поляков

МПК: H03M 1/60

Метки: код, сигнала, цифровой, частотного

Преобразователь частотного сигнала в цифровой код, содержащий формирователь времени счета, один из входов которого подключен к источнику частотного сигнала, а второй - к выходу генератора эталонной частоты, первую схему совпадения, один из входов которой подключен к источнику частотного сигнала, а второй - к выходу формирователя времени счета, счетчик периодов преобразуемой частоты, вход которого подключен к выходу первой схемы совпадения, вторую схему совпадения, один из входов которой подключен к выходу генератора эталонной частоты, а второй - к выходу формирователя времени счета, накапливающий сумматор, соединенный своими установочными входами с выходом первой схемы совпадения,...

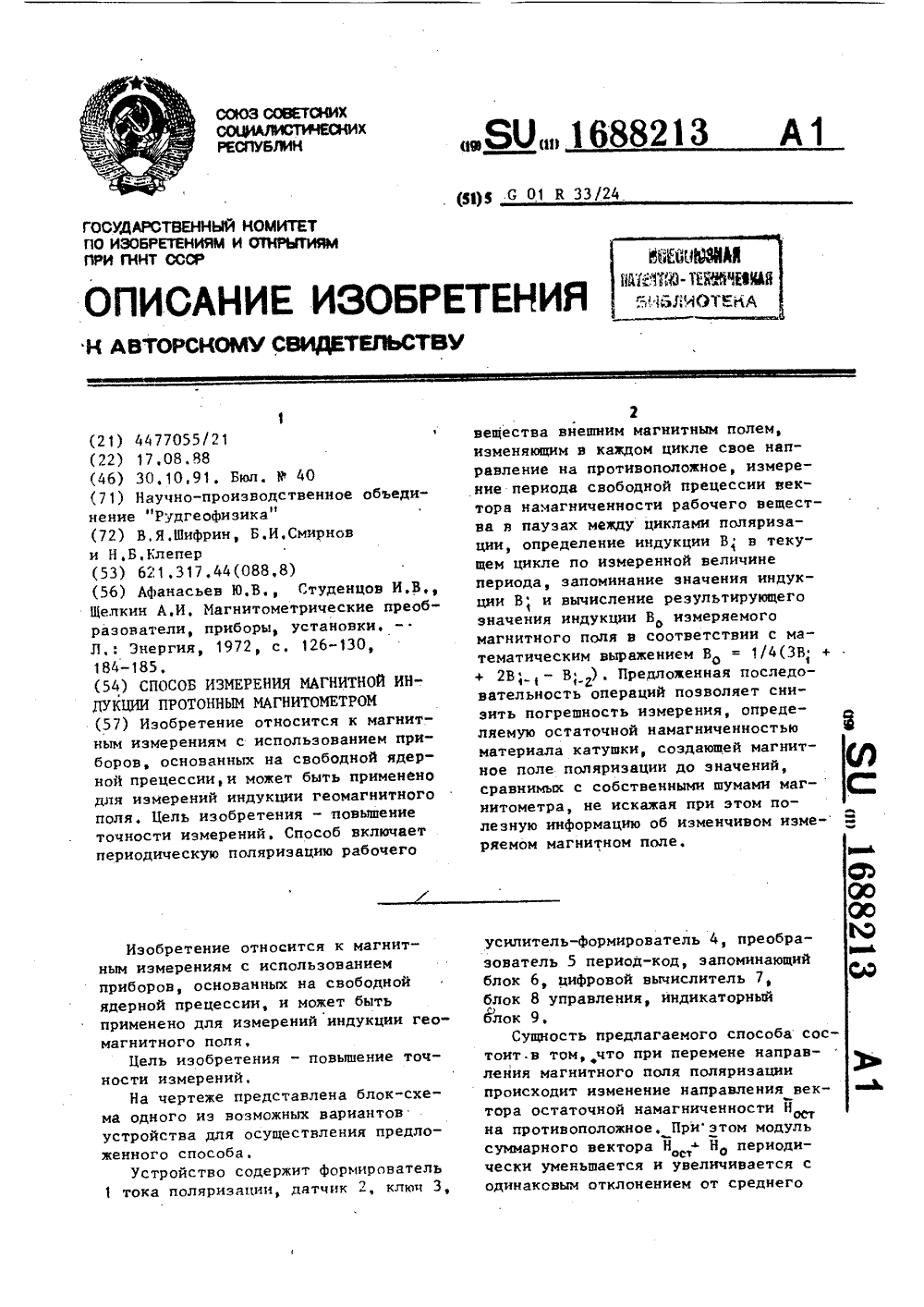

Номер патента: 1688213

Опубликовано: 30.10.1991

Авторы: Клепер, Смирнов, Шифрин

МПК: G01R 33/24

Метки: индукции, магнитной, магнитометром, протонным

...для условий работы аэромагнитометров), вычисление результата измерения Во вкаждом цикле необходимс проводитьс учетом разницы приращений значенийиндукции, измеренных после трех последовательных циклов поляризации,последний из которых - текущий,то есть20-(3 В 2 В - В )11-г где В, - значение индукции, измерен 1ное после х-го цикла поляризации, 25При осуществлении предложенного способа Формирователь 1 тока поляризации вырабатывает ток поляризации, протекающий по катушке датчика 2 в одном из двух направлений, После вы ключения тока ключ 3 подключает к катушке датчика 2 усилитель-формирователь 4, открываемый на время поля-ризации. Усиленный и сформированный сигнал прецессии поступает на входпреобразователя 5 период-код, где происходит...

Номер патента: 1245108

Опубликовано: 07.04.1991

Авторы: Канторович, Клепер, Смирнов

МПК: G01V 3/14

Метки: магнитометр

...разрешения записи первого 18 и второго 19 буферных регистров, а также через второй элемент 17 задержки на вход синхронизации цифрового вычислителя (микроЭВМ) 20,Под действием импульсов последовательности синхронизированных меток, поступающих на входы разрешения записи первого 18 и второго 19 буферных регистров, в них записываются значения отсчетов, т,е. текущая информация об.отсчетах, присутствующая на кодовых выходах счетчиков 8 и 9 периодов сигнала прецессии и эталонной частоты в моменты прихода очередных импульсов последовательности синхронизированных меток, Записанная в первый 18 и второй 19 буферные регистры текущая информация переписывается в памяти цифрового вычислителя 20 по командам задержанных импульсов последовательности...

Номер патента: 1097066

Опубликовано: 28.02.1991

Авторы: Клепер, Смирнов, Яковлев

МПК: G01R 33/24

Метки: магнитометр, протонный

...счетчик 1 О номера точки настройки и указатель 11 переполнения, а также последовательно Соединенные блок И 1 2 и,счет 5 чик 13 скорости изменения поля, а также счетчик 14 циклов, блок 15 сравнения выходных кодов, первый и второй программируемые постоянные запоминающие блоки 6 и 17, входы которых подключены к второму выходу реверсивного счетчика 10 номера точки настройки, а выходы - соответственно к входу регистра 1 кода настройки и входу блока 15 сравнения выходных ко дов, при этом второй вход блока 15 сравнения выходных кодов соединен с выходом. преобразователя 5 частотакод, а выход - с вторым входом реверсивного счетчика 10 номера точки настройки и первыми входами блока И 12 и Формирователя 8 корректирующих импульсов, второй вход...

Номер патента: 1622866

Опубликовано: 23.01.1991

Авторы: Клепер, Смирнов

МПК: G01V 3/14

Метки: магнитометр

...в буферном ЗУ 13, содержащейся на его выходах информации. После формирования необходимого числа импульсов распределитель 11 импульсов вырабатывает один импульс, который сбрасывает в нуль счетчик периодов эталонной частоты перчодомера 7. При формировании каждой меки этот процесс повторяется.Выходной сигнал формирователя 4 меток переключает счетчик Ь меток, коэффициент пересчета которого равен расчетному числу метокв интервале измерения, Это число хранится в памяти цифрового вычислителя 8.Сигнал переполнения счетчика 6 мегок устанавливает на выходе КБ-триггера 5 потенциал, при котором в момент поступления ка вход сброса отрицательного фронта сигнала прецессии КБ- триггер 5 перебрасывается в нулевое состояние, запрещая прохождение периодов...

Номер патента: 1393104

Опубликовано: 15.12.1990

Авторы: Клепер, Смирнов, Яковлев

МПК: G01R 33/24

Метки: включения, магнитометра, момента, поля, поляризующего, протонного, синхронизации

...вычисленное в текущемцикле среднее значение периода прецессии,Тмги, - мгновенное значение периодапрецессии, предшествующее моменту начала формирования интервала Тз.1 С 1 измеПоскольку- -, вырввычисп2жение для ЬТ преобраэовывается к видуМ Тизмер . 2За и вычисленных периодов прецессии, укладывающихся на интервале задержки, набег фаз составит и Ь Т. Число иопределяется, исходя из нес 5 ходимой длительности задержки Тз, определяемой временем срабатывания реле, отключающегоусилитель и конденсатор настройки магнитометра от катушки датчика на время действия тока поляризации. Типовое значениенеобходимой длительности задержки составляет 5 - 10 мс. Значение и определяюткак целую часть отношения необходимойдлительности задержки к значению периода...

Номер патента: 1474564

Опубликовано: 23.04.1989

Авторы: Клепер, Смирнов

МПК: G01R 29/26

Метки: отношения, сигналшум

...времени, лежащих между окончаниями временных интервалов, имеющих одинаковый порядковый номер в первой и во второй группе. Дли" тельность каждого такого интервала составляет Т а (1 ; 11 ; ) эМз- И ( Р= Т - - - =- ТКВ заключение определяют относительное среднеквадратическое отклонение периода входного сигнала 6 и отношение сигнал/шум п:а,.Р КТаким образом, отношение сигнал/ шум определяется практически одновре менно с изменением периода входного сигнала, т.е, статистическая обработка входного сигнала производится в одном измерительном цикле с измерением периода входного сигнала.Устройство для осуществления способа работает следующим образом.Исследуемый сигнал поступает на вход усилителя-формирователя 1, преобразующего его в...

Номер патента: 1287065

Опубликовано: 30.01.1987

Авторы: Клепер, Смирнов, Яковлев

МПК: G01R 33/24

Метки: магнитометр, протонный

...настроечных элементов в обоих колебательных контурах, оба усилительных канала создают одинаковый Фазовый сдвиг Ьу, а разность фаз между их выходными сигналами равна Фазовому сдвигу, создаваемому каждым каналом в отдельности, т.е, йц . Сигналы обоих усилительных каналов с выходов усилителей 2 и 8 поступают в блок обработки сигнала (БОС), выполненный, например, по Функциональной схеме, представленной на Фиг.З, на входы схемы синхронизации 14, с целью оп 1287065ределения фазового сдвига у . Кроме того, сигнал с выхода первого усилителя 2 поступает на вход умножите . ля 13 частоты, который в совокупности со счетчиком 16 образует преобразователь частоты прецессии в цифровой код магнитной индукции.Сразу по окончании измерения частоты...

Номер патента: 938227

Опубликовано: 23.06.1982

Авторы: Клепер, Копытко, Ливотов, Николаев

МПК: G01R 33/08

Метки: магнитометр, протонный

...изменения частоты сигнала, сигнал.с частотойпоступает на вход командного блока 11 и на управляющий вход суммирующего счетчика 10. Суммирующий счетчик 10 производит подсчет импульсов высокой частоты, поступающих на его счетный вход с третьего выхода командного блока 11, в течение периода сигнала, Выходы суммирующего счетчика 1 О соединены с параллельными вхоФормула изобретения 1, Патент США й 3546574, 324-5кл. 6 01 Р 33/08, 1968.2. Авторское свидс.тньство СССР Нф 705989, кл. Ст 01 Р 33708, 1979,5 93822 дами регистра 13, выходы которого в свою очередь соединены с установочными входами вычитающего счетчика 14.По завершению периода сигналав суммирующем счетчике 10 накаплива- з ется некоторое число М, величина которого соответствует...

Номер патента: 797065

Опубликовано: 15.01.1981

Авторы: Долинский, Клепер, Поляков

МПК: H03K 13/20

Метки: код, сиг-нала, цифровой, частотного

...в каждом его цикле.Цель достигается за счет того,что преобразователь содержит регистр,установочные входы разрядов которогосоединены с выходами младших разрядов счетчика, вход разрешения записирегистра, соединен со вторым выходомформирователя времени ссета, а выходы регистра соединены со входамисумматора.Ф797065 Формула изобретения ов Составитель И. Редактор С. Лыжова Техред Н.Ковалева Корректор м Заказ .9801/7 Тираж Подпй ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.филиал ППП "Патент", г. Ужгород, ул. Проектная Второй вход формирователя 3 подключен к входу разрешения записи регистра 5, установочные входы разрядов которого соединены с выходами младших разрядов счетчика 1,...

Номер патента: 769446

Опубликовано: 07.10.1980

Авторы: Брискин, Вандер, Долинский, Клепер, Кузнецов, Поляков

МПК: G01R 23/10

Метки: частота-код

...вход первого счетчика соединен с выходом генератора эталонной частоты выход второго счетчика соединен со входом первого элемента И, введены последовательно соединенные второй элемент И, элемент задержки и элемент ИЛИ. Входы второго элемента И соединены с выходами счетчика периодов преобразуемой частоты и генератора эТалонной частоты, а выход первого счетчика формирователя временных интервалов соединен со входом второго счетчика через элемент ИЛИ.На чертеже представлена блок-схема преобразователя частота - код,69446 1 выполненная согласно данному изобретению,Преобразователь частота - код содержит счетчик периодов.преобразуемой частоты 1, вход которого совдинен через элемент И 2 со входом устройства, второй вход элемента И 2 соединен с...

Номер патента: 741210

Опубликовано: 15.06.1980

Авторы: Иванов, Клепер, Ливотов, Николаев

МПК: G01R 33/08

Метки: магнитометр, протонный

...9 на счетный вход реверсивного счетчика 1 О, который, переключаясь, осуществляет перебор кодов настройки, Как только код настройки окажется соответствующим необходимому поддиапазону /на поддиапазоны разбит весь диапазон измеряемого магнитного поля/, срабатывает индикатор захвата 6 и закрывает элемент И . Реверсивный счетчик 10 прекращает свою работу и его выходы соответствуют коду настройки, при котором осуществлен захват фазовой автоподстройки.Одновременно напряжение уровня сигнала ядерной процессии с выхода усилителя 2 постуПает на вход преобразователя напРяжение-Код 5, в котором преобРазуетсй в цифровой код.Цифровой код уровня сигнала ядерной процессии записывается в качестве исходных состояний в вычитающие счетчики 13 и 14, причем...

Номер патента: 534714

Опубликовано: 05.11.1976

Авторы: Вандер, Долинский, Ирзак, Клепер

МПК: G01R 33/08

Метки: блок, дифференциального, измерительный, магнитометра

...ИзомаОт магниточувствительных датчиков 1и 2 через элементы "И" 4,5 и логическийблок 7 младшего разряда в течение временного интервала, выработанного формпрова-, фтелем временного интервала 3, на счетчик 8 и 9 проходят импульсы частоты процессий. В течение временного интервалапереносы из младшего разряда счетчиков8 и 9 проходят в следующий старший раз 5ряд через логический блок 7 старшего разряда. После окончания временного интервала в счетчике 8 находится цифровой кодзначения поля Н , а в счетчике 9 - цифро 1 30вой код значения поля И, Показания счет 2чиков регистрируются. Затем в них проис-,ходит вычитание, Для этого на вход логи-ческого блока 7 подаются тактовые импулсы, пока счетчик 9 не обнулится. Когдасостояние счетчика 9...

Номер патента: 526070

Опубликовано: 25.08.1976

Авторы: Вандер, Долинский, Ирзак, Клепер

МПК: H03K 5/156

Метки: двухтактный, импульсов, формирователь
