Преобразователь параллельного унитарного кода в дифференциально-разностный код

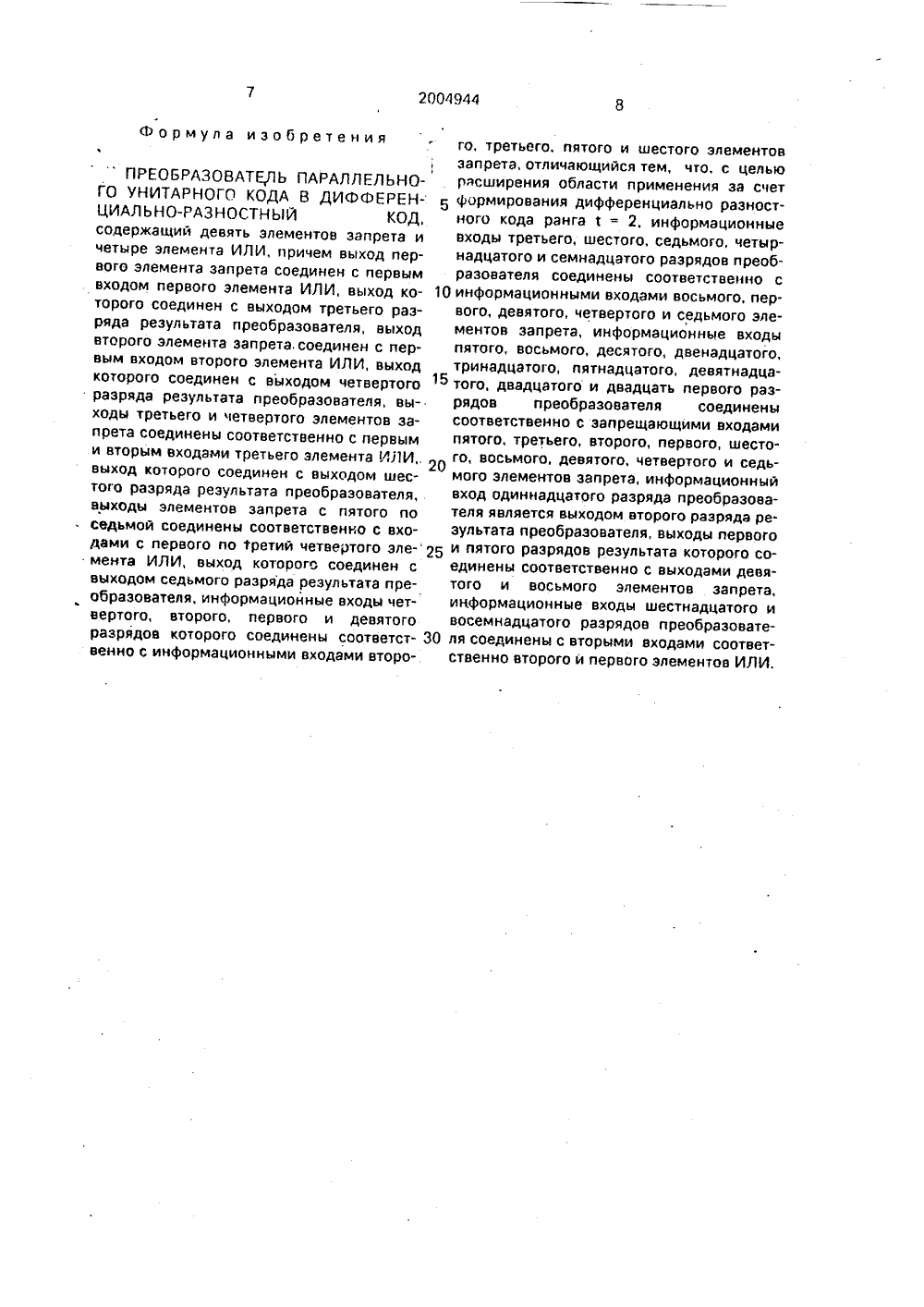

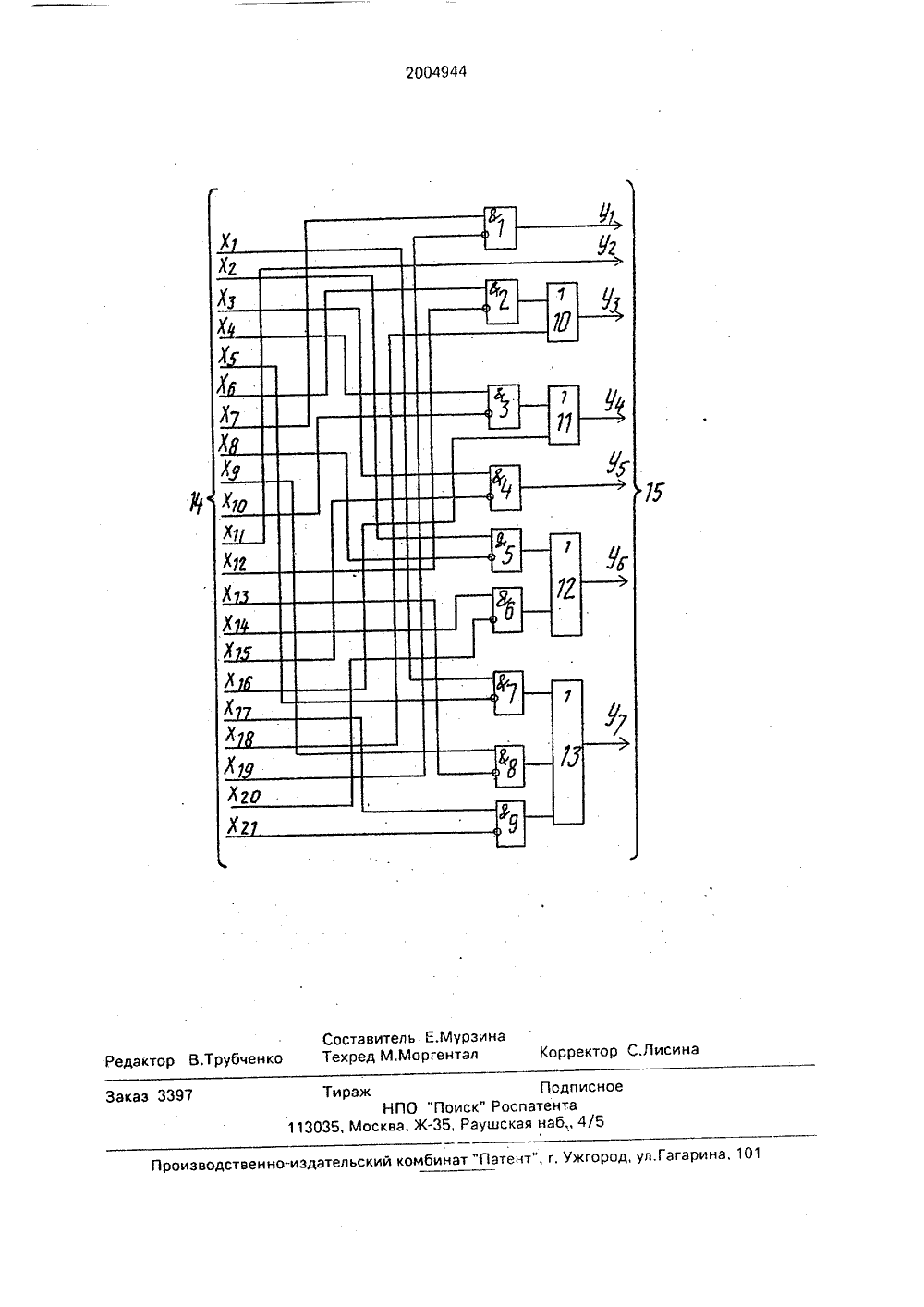

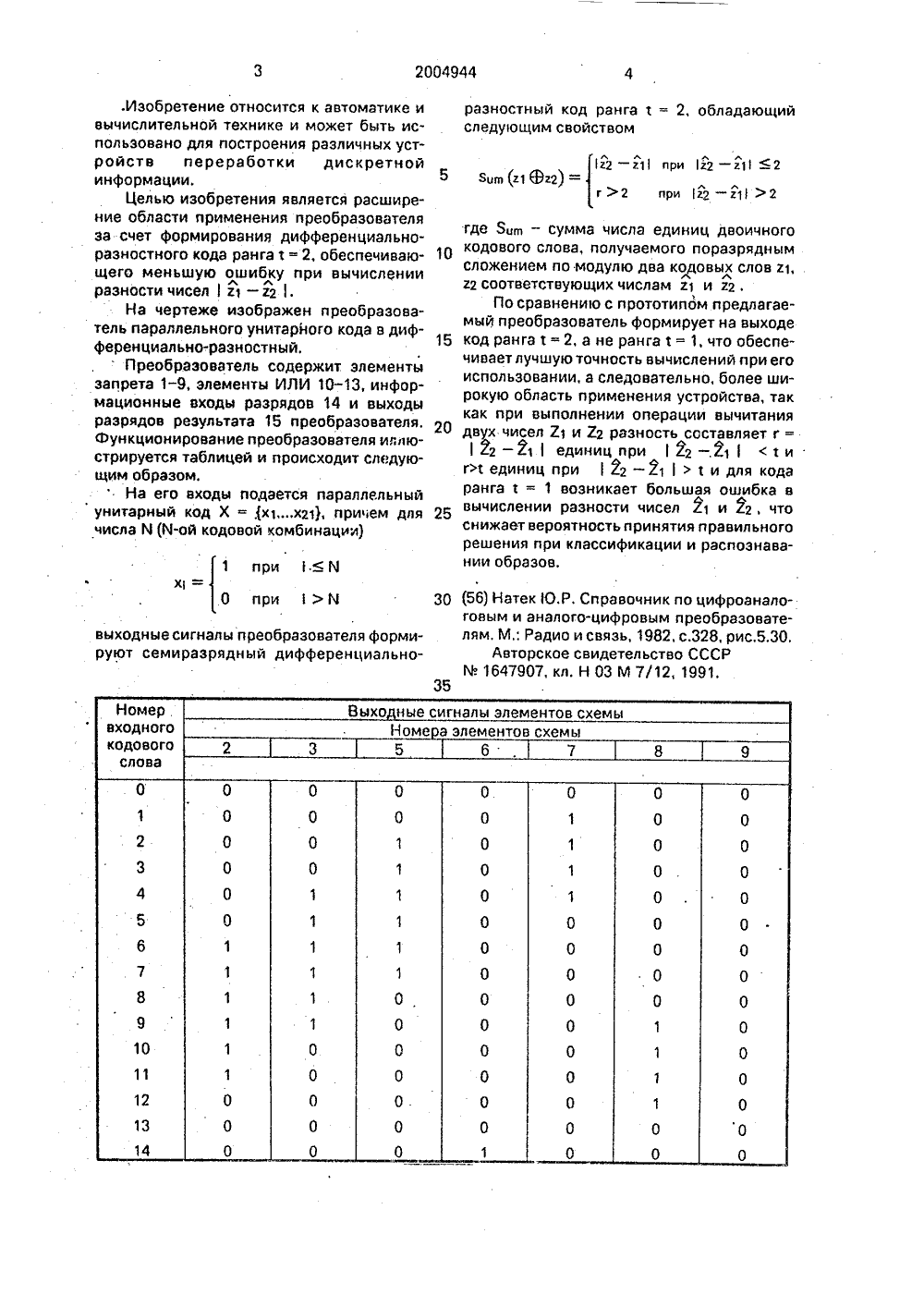

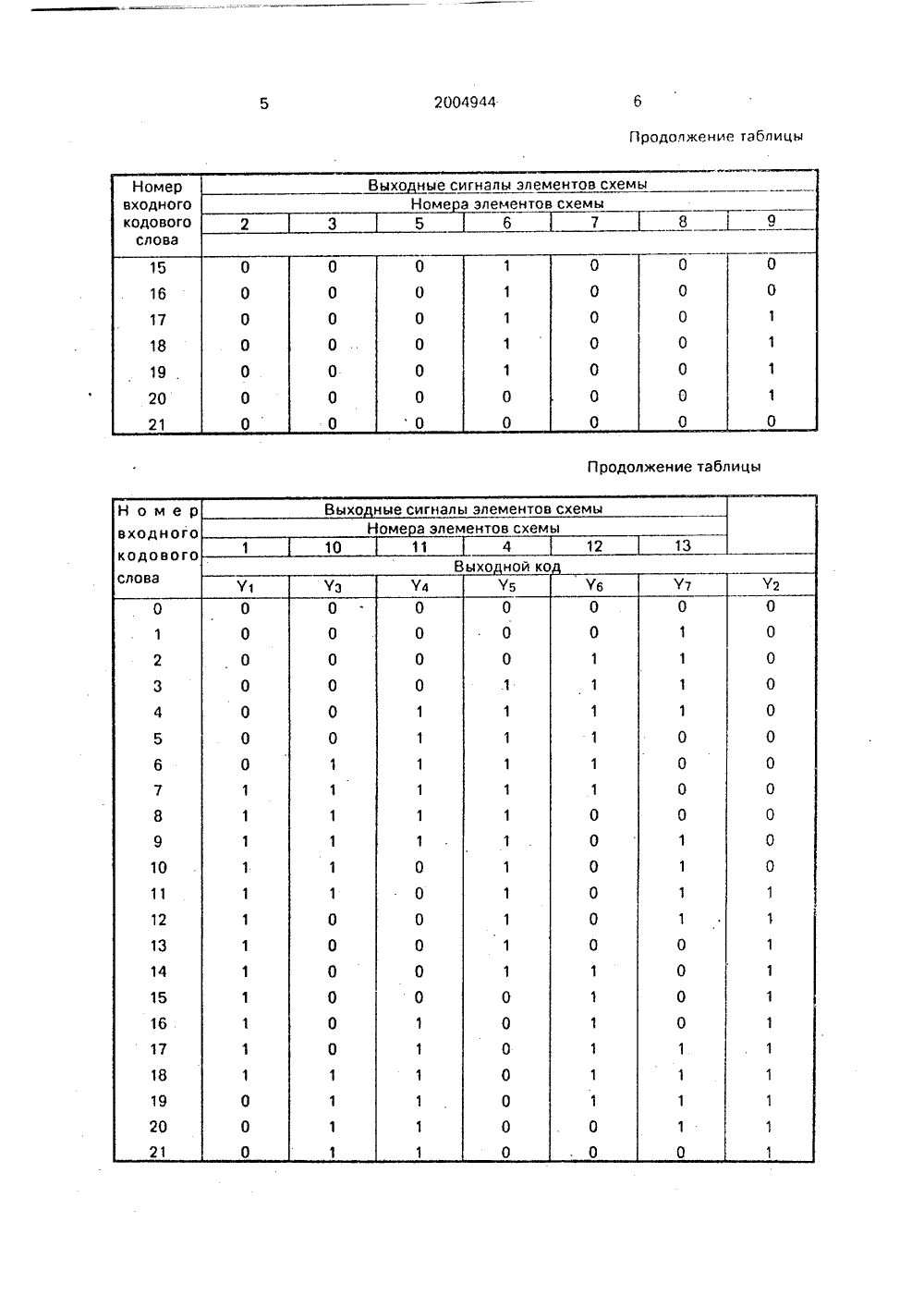

.Изобретение относится к автоматике и вычислительной технике и может быть использовано для построения различных устройств переработки дискретной информации.Целью изобретения является расширение области применения преобразователя за счет формирования дифференциальноразностного кода ранга с = 2, обеспечивающего меньшую ошибку при вычислении разности чисел- гНа чертеже изображен преобразователь параллельного унитарного кода в дифференциально-разностный.Преобразователь содержит элементы запрета 1-9, элементы ИЛИ 10-13, информационные входы разрядов 14 и выходы разрядов результата 15 преобразователя. Функционирование преобразователя иллюстрируется таблицей и происходит следующим образом.На его входы подается параллельный унитарный код х =,(х 1,х 21), причем для числа й (М-ой кодовой комбинации) 1 при Я 0 при 1 й выходные сигналы преобразователя формируют семиразрядный дифференциальнораэностный код ранга с = 2, обладающий следующим свойствома 2 - к 1 при к 2 - а 1 52 5 Зцв (г 192) =г)2 при а - г 1 2где Яив - сумма числа единиц двоичного 10 кодового слова, получаемого поразрядным сложением по модулю два кодовых слов 1, аг соответствующих числам г 1 и 22 .По сравнению с прототипом предлагаемый преобразователь формирует на выходе 15 код ранга с = 2, а не ранга с = 1, что обеспечивает лучшую точность вычислений при его использовании, а следовательно, более широкую область применения устройства, так как при выполнении операции вычитания 20 двух чисел 21 и 22 разность составляет г =сЬ - 21единиц при22 в .21с и гс единиц при22 - 21с и для кода ранга с = 1 возникает большая ошибка в вычислении разности чисел 21 и 22, что снижает вероятность принятия правильного решения при классификации и распознавании образов. 30 (56) Натек Ю,Р, Справочник по цифроаналоговым и аналого-цифровым преобразователям. М,; Радио и связь, 1982, с.328, рис.5.30,Авторское свидетельство СССРМ 1647907, кл, Н 03 М 7/12, 1991. 35Формула изобретенияПРЕОБРАЗОВАТЕЛЬ ПАРАЛЛЕЛЬНОГО УНИТАРНОГО КОДА В ДИФФЕРЕНЦИАЛЬНО-РАЗНОСТНЫЙ КОД, содержащий девять элементов запрета и четыре элемента ИЛИ, причем выход первого элемента запрета соединен с первым входом первого элемента ИЛИ, выход ко торого соединен с выходом третьего разряда результата преобразователя, выход второго элемента запрета, соединен с первым входом второго элемента ИЛИ, выход которого соединен с выходом четвертого разряда результата преобразователя, выходы третьего и четвертого элементов запрета соединены соответственно с первым и вторым входами третьего элемента ИЛИ,. 20 выход которого соединен с выходом шестого разряда результата преобразователя, выходы элементов запрета с пятого по седьмой соединены соответственно с входами с первого по третий четвертого элемента ИЛИ, выход которого соединен с выходом седьмого разряда результата преобразователя, информационные входы четвертого, второго, первого и девятого разрядов которого соединены соответст венно с информационными входами второго, третьего. пятого и шестого элементов запрета, отличающийся тем, что, с целью рдсширения области применения за счет формирования дифференциально разностного кода ранга с = 2, информационные входы третьего, шестого, седьмого, четырнадцатого и семнадцатого разрядов преобразователя соединены соответственно с информационными входами восьмого, первого, девятого, четвертого и седьмого элементов запрета, информационные входы пятого, восьмого, десятого, двенадцатого, тринадцатого, пятнадцатого, девятнадцатого, двадцатого и двадцать первого разрядов преобразователя соединены соответственно с запрещающими входами пятого, третьего, второго, первого, шестого, восьмого, девятого, четвертого и седьмого элементов запрета, информационный вход одиннадцатого разряда преобразователя является выходом второго разряда результата преобразователя, выходы первого и пятого разрядов результата которого соединены соответственно с выходами девятого и восьмого элементов запрета, информационные входы шестнадцатого и восемнадцатого разрядов преобразователя соединены с вторыми входами соответственно второго и первого элементов ИЛИ.
