Номер патента: 1575796

Опубликовано: 09.01.1995

Авторы: Богатин, Зимарин, Минин, Федоров

МПК: G11B 15/29, G11B 23/12

Метки: кассета, ленты, магнитной

КАССЕТА ДЛЯ МАГНИТНОЙ ЛЕНТЫ, содержащая основание, приемную и подающую катушки для намотки магнитной ленты, бочкообразный передвижной ролик с осью и торцами, прижатый к приемной и подающей катушкам с помощью эластичного ремня, отличающаяся тем, что, с целью упрощения конструкции, в нее введен подпятник с осью, бочкообразный передвижной ролик соосно сочленен с осью подпятника и имеет разную степень конусности у своих торцов, причем поверхность бочкообразного передвижного ролика с большой конусностью обращена с основанию кассеты.

Номер патента: 1540558

Опубликовано: 30.08.1994

Авторы: Богатин, Зимарин, Федоров

МПК: G11B 15/02

Метки: ленты, магнитной, реверсом

1. УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ РЕВЕРСОМ МАГНИТНОЙ ЛЕНТЫ, содержащее генератор опорной частоты, счетчик опорной частоты, счетный вход которого подключен к выходу генератора, формирователь импульсов, три дешифратора, выходы которых являются выходными шинами устройства, входную шину сигнала воспроизведения, соединенную с входом формирователя импульсов, и три входных шины управляющих сигналов, отличающееся тем, что, с целью повышения надежности управления реверсом магнитной ленты путем сокращения ложных срабатываний, в него введены два счетчика, триггер, четыре схемы совпадения и три инвертора, при этом первый вход первой схемы совпадения соединен с выходом генератора опорной частоты, а выход - со счетным входом первого счетчика, установочный...

Номер патента: 1066355

Опубликовано: 30.11.1993

Авторы: Белотелов, Зимарин, Скотников, Черкасов, Шихалев

МПК: H03M 1/26

Метки: код, оптоэлектронный, перемещения

...преобразова 45 теля перемещения в код,Преобразователь перемещения в кодсодержит двоичную кодовую шкалу 1 с Чрасположеннцми излучателями 2 и фотоприемниками 3, блок 4 преобразования50 Ч-кода, включающий в себя блок 5 ключевыхэлементов, входы которого соединены сосдвиговым регистром 6, а выход - с минусомисточника 7 питания, формирователь 8, генератор 9, компаратора 10, триггер 11, клю 55 чевые элементы 12 и 13, линииопережающих 14 и отстающих 15 подразрядов, Кроме того, преобразователь содержитдополнительный фотолриемник 16, ключевой элемент 17 триггер 18 и дополнительный излучатель 19.Ю 66355 645онным входам блока преобразования Ч- кода, установочный вход которого соединен с инфОрмационным входом дополнительного триггера, выход...

Номер патента: 1755070

Опубликовано: 15.08.1992

Авторы: Васильев, Горбунов, Зимарин, Крячкова, Резников, Сазонов

МПК: G01K 7/16

Метки: температуры

...4 и (и+1)-м входом коммутатора 3, выход которого соединен с опорным входом АЦП 4. Выход АЦП 4 соединен с входом вычислительного блока 6, информационный выход которого соединен с входом блока 7 регистрации и управления. Управляющие выходы вычислительного блока 6 соединены с соответствующими управляющими входами коммутатора 3 и АЦП 4, а резистор 5 включен между выходом коммутатора 3 и общей шиной 8.Устройство работает следующим образом.,Измеряемое температурное поле преобразуется каждым 1-м из преобразователей 2.12.12,п соответственно в соотношениемВд 1 = КТ, (1) где К 1 - температурный коэффициент первичного преобразователя 2.1, который определяется для каждого первичного преобразователя при установке и настройке и записывается в память...

Номер патента: 1683043

Опубликовано: 07.10.1991

Авторы: Зимарин, Маслов, Миронов, Тарасов

МПК: G06G 7/26

Метки: дробно-рациональный, код-фаза

...отдельно сначала только при подаче сигнала (1) на первый вход опорного напряжения, Рассмотрим систему уравнений, характеризующих значения потенциалов,01, Ог, Ои на выходах элементов функциональной схемы:02 = Ог 1Кззйг + Оо 1К 1 гМг: О 1 = -Оа 1К 21Мг+ О 2К 22Йг -- О 01К 23Йг;Ои = -О 1К 12 + Оо 1К 1 з, (9) где Ки - коэффициент передачи )-го входа 1-го элемента функциональной схемы устройства.Решая систему уравнений (9) относительно Ог 1, получают результирующее напряжение на выходе устройства при подаче сигнала (1) на первую шину опорного напряжения: К 13 К 12К 2342 - К 12К 22К 31Мг0 И =0011 - К 12К 21Мг + К 12К 22КЗЗг 122 При рассмотрении сигнала (2), подаваемого на вторую шину опорного напряжения, имеют систему уравнений,...

Номер патента: 1589295

Опубликовано: 30.08.1990

Авторы: Зимарин, Миронов, Тарасов, Шубин

МПК: G06G 7/26

Метки: дробно-рациональный, код-фаза

...агМг-1.ЬИ +Ь,Чг1 т т 2 аог + аг Иг + аггйгР (Н) = - г г (6) т т 1+Ь,ят + Вт 11 гг де ащ, а , а, аг, аг атг,Ь , Ът - коэффищюенты аппроксимирующих Функций.При наилучшем Чебышенском прибли" женин функций (5), (6) к зависимостям (3), (4) получают следующие значения коэффициентов: а, = 0,9778 а= -0,2954 Ь = 0,1672 а а - -0,2171 а тг Оф 2172 Ь= -0,2625 а о( Оф 0015 аот .= 1,0015 При рассмотрении сигнала (1),подаваемого на первую шину 5 опорного напряжения, имеем систему уравнений, характеризующих значения пстенциалов 01, Бт, 021 на выходах блоков схемы Кот "21 Ко 1(7) 21 т 4 Ш гг 4 4 де К,коэффициент передачи 1-го входа -го элемента функционапьной схемы устройства.систему уравнений (7) отно" 021, получают результируюжение на выходе...

Номер патента: 1583770

Опубликовано: 07.08.1990

Авторы: Зимарин, Иоффе, Такташова

МПК: G01L 9/10

Метки: давления

...прохождения переднего фронта импульса О.Одновременно с увеличением выходного кода счетчика, являющегося входным кодом ЦАП, возрастает напояжение посто- яННОГО тОКа Ьа На ВЫХОДЕ ЦАП. 15 20 Когда Оа станет больше Ор на величину приращения выходного напряжения ЦАП, соответствующую единице младшего разряда кода, на выходе компарэтора будет напряженйе, соответствующее "0", и выходной код счетчика уменьшится с приходом очередного импульса О нэ величину младшего разряда и, следовательно, уменьшится выходное напряжение ЦАП (Оа), которое станет меньше Ор, при этом на входе компаратора снова будет "1" и процесс увеличения напряжения Оа повторится. Следовательно, в установившемся режиме Р = СОПМ ВЫХОДНОЕ НаПряжЕНИЕ ЦАП (Оа) И выходной код...

Номер патента: 1543268

Опубликовано: 15.02.1990

Авторы: Зимарин, Иоффе, Такташова

МПК: G01L 19/12

Метки: давления, реле

...согласнопервичные 5 и включенные встречно вто-,5ричные б обмотки, и якоря 7, жестковывязанного с упругим чувствительнымэлементом, генератор 8 прямоугольныхИмпульсов, состоящий из КБ-триггерас прямым и инверсным выходами,Резисторов Р, и Р , конденсаторов СИ С, диодов О, и 0, компаратор 9,б-триггер 1 О, транзисторные ключи1 1 и 12, делители 13 и 14 напряжения,йа выходе ключей включены нагрузкиКн и КнУстройство работает следующим образом.С прямого вьпсода генератора 8 им,пульсы поступают на первичную обмотЩу 5 трансформаторного преобразователя 2 и на делитель 13, с которого они.Поступают на первый вход компаратора.С инВерсного выхода генератора импульсы поступают на синхронизирующий входЦ-триггера.Напряжение П на выходе...

Номер патента: 1451568

Опубликовано: 15.01.1989

Авторы: Зимарин, Иоффе, Такташова

МПК: G01L 9/10

Метки: давления, датчик

...импульса на вьйоде дифференциального трансформатора 2 его вторичные обмотки зашунтированы резисторомЯ 40Датчик давления работает следующим образом,При включении питания датчика ге".нератор 8 импульсов начинает генерировать импульсы прямоугольной 45формы, поступающие на управляющуюцепь электронного ключа 10. Ключ 10будет замыкаться на время (Т) действия импульса генератора 8, в результате чего на первичные обмотки 5 ,1 Одифференциального трансформатора 2от источника 15 напряжения поступятимпульсы напряжения положительнойполярности, синхронные с импульсамигенератора 8, При этом на выходедифференциального трансформатора 2наводятся импульсы с амплитудой, за"висящей от измеряемого давления(фиг.2), Импульс напряжения с выхода...

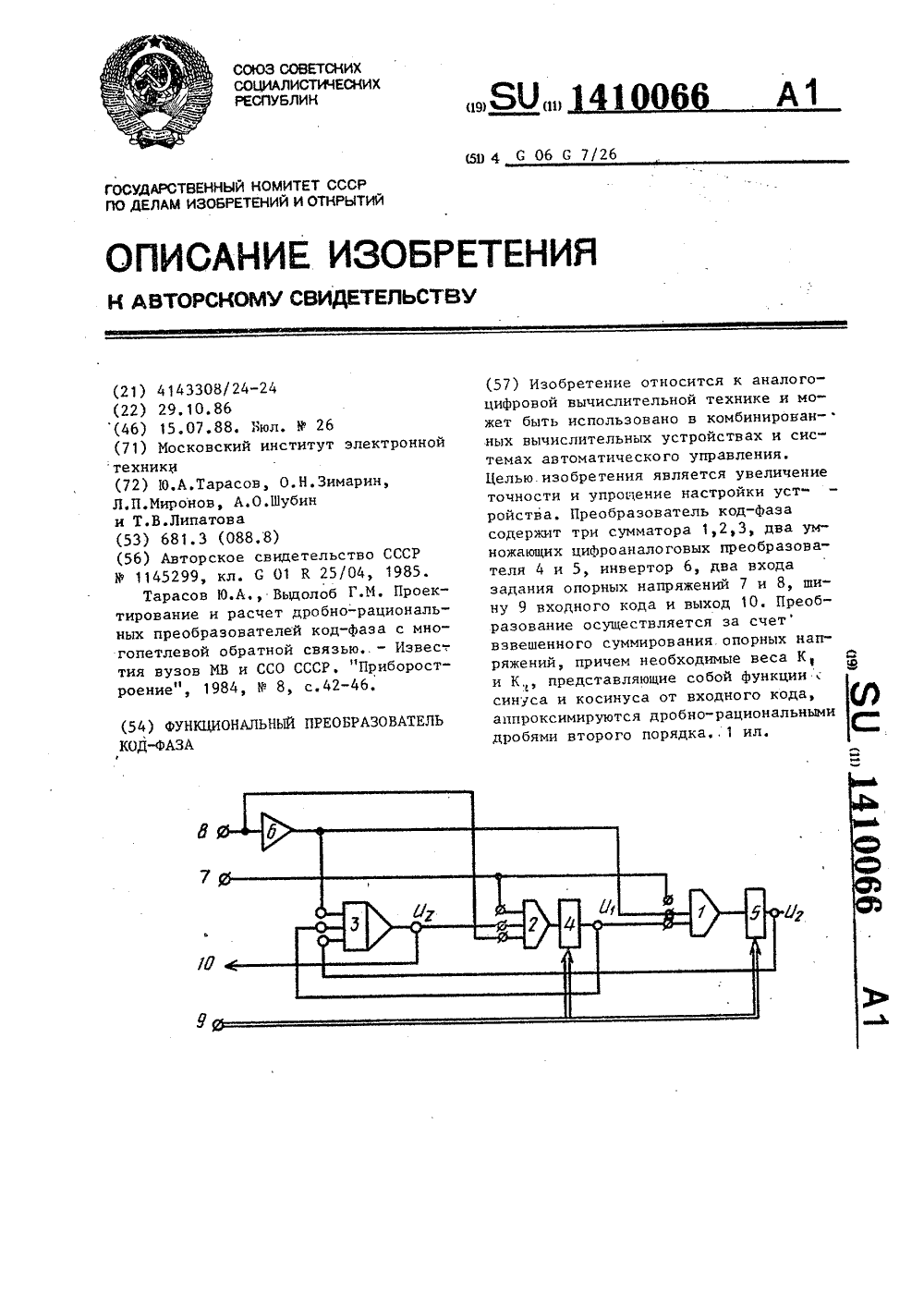

Номер патента: 1410066

Опубликовано: 15.07.1988

Авторы: Зимарин, Липатова, Миронов, Тарасов, Шубин

МПК: G06G 7/26

Метки: код-фаза, функциональный

...ы аппроксимирующих Функций При наилучшем чебышевском приближении Функций (6),к зависимостям(4), (5) получим следующие значениякоэффициентов:а=1,002; Ь=0,555; с=0,3867, (8)Рассматривая работу устройстваотдельно сначала только при подачепервого опорного напряжения (1) навход 7, а затем при подаче второгоопорного напряжения (2) на вход 8 инаходя выходное напряженке 13 и 131 гв обоих случаях, получим общую формулу работы преобразователя, как суперпозицию этих результатовУ +13гИ(КК +К К.,)-Иг КК.,К.,"ах-го элемента схемы (см, чертеж).Сравнивая выражения (9) и (3) сучетом (6), (7), можно видеть, чтооднозначное соответствие выполняетсяпри следующих условияхТогда значения параметров моделируемых функций будут выражаться через коэффициенты...

Номер патента: 1365102

Опубликовано: 07.01.1988

Авторы: Зимарин, Тарасов, Шубин

МПК: G06G 7/26

Метки: диодный, функциональный

...(+Ц) еК, )причем при моделировании функциииг,2) сопротивление резистора 2К = оа, и тогда Б = О.1Гоотношение для выходного напряжения Ц (О) = Пдля каждого некеОф К1зависимого д-го участка аппроксимации определяет начальные значения у,(0), у 1 (0)у(0) моделирующей функции.Значения напряжений на выходах операционных усилителей устанавливаются следующкм образом (при 01= О)ПеыБ ПЕ+ ЦА 6 +ЦА 6 Пеег ПАег ь Пеьч ее - ЦА е Пве 1 Е ЦАфПри этом коммутирующий диод 6, открыт, а остальные диоды 6,6 е 6 закрыты.При увеличении входного напряжения от П,(0) до Уе(х, ) выходное напряжение изменяется по линейному закону КЕ 1где - = СИ,.При дальнейшем увеличении входного напряжения Б происходит поочередное последовательное переключение коммутирующих диодов...

Номер патента: 1365101

Опубликовано: 07.01.1988

Авторы: Зимарин, Тарасов, Шубин

МПК: G06G 7/26

Метки: диодный, функциональный

...деления, определяемыми начальными значениями у(0), у (О), уэ(0) у(0) элементарных линейных характерйстик, при помощи которых осуществляется независимая кусочно-линейная аппроксимация (фиг.2). Напряжение на анодах коммутирующих диодов 5 при 11=0 определяется следующим образом: В точке объединения катодов всех коммутирующих диодов 5, т.е, на неинвертирующем входе операционного усилителя 1, выделяется напряжение, наибольшее из всех поданных на катоды При увеличении входного напряжения Б в узлах аппроксимации моделирующей функции происходит поочередное отпирание коммутирующих диодов 5, - 5, при этом крутизна каждой из и элементарных линейных характеристик (фиг.3) определяется выражени- ем Пренебрегая погрешностью операционного...

Номер патента: 1265885

Опубликовано: 23.10.1986

Авторы: Зимарин, Кашета

МПК: H01J 3/32

Метки: фокусирующе-отклоняющее

...ОС, дополнительной ОС, двух цилиндрических катушек второй ОС,фокусирующей катушки и мишени.Устройство работает следующим образом.При помощи двух отклоняющих катушек 4 создается магнитное поле, ко- ЗО торое электромагнитным путем перемещает электроннооптическую ось фокусирующей катушки 3 на расстояние й. Расходящийся пучок электронов отклоняется магнитным полем первой. 35 ОС 2 в направлении оси Х. При входе отклоненного пучка электронов.в зоду действия дополнительной ОС 5, соз" дающей магнитное поле противоположного направления, пучок отклоняется 0 в обратную сторону. Таким образом, совместное действие ОС 2 и 5 заклю-. чается в том, что расходящийся пу-. чок электронов входит в зону действия фокусирующей катушки по ее сме щенной...

Номер патента: 1145299

Опубликовано: 15.03.1985

Авторы: Выдолоб, Зимарин, Крыликов, Тарасов

МПК: G01R 25/04

Метки: кодоуправляемый, фазовращатель

...вход усилителя, а другие выводы соединены с опорными входами устройства, второй каскад состоит из четырех резисторов и двух усилителей, причем связанные выводы перВых резисторов второго каскада соединены с входом первого усилителя второго каскада, связанные выводы второго и третьего резисторов второго каскада соединены с выходом усилителя первого каскада, связанные выводы третьего и четвертого резисторов второго каскада соединены с входом второго усилителя второго каскада, а крайние выводы первого и четвертого резисторов второго каскада соединены с опорными входами устройства, и так далее, причем в-й каскад содержит 2 резисВ"1торов иусилителей, резисторы в-го каскада расположены попарно так,что связанные выводы каждой пары резисторов...

Номер патента: 1101471

Опубликовано: 07.07.1984

Авторы: Вдовин, Жилинский, Зимарин, Ипатов, Касаткин, Козырев, Сергеев, Чекунова

МПК: C23C 1/12

Метки: горячего, нанесения, олова, покрытий, сплавов, флюс

...гранул или в расплавленном состоянии наносят на поверхностьметаллического расплава олова нлиего сплавов.При 350-400 С в ванне луженияпороаок активированного угля выполняет .Функцию восстановителя оксихлоридов олова, свинца и цинка, а хлорид никеля - катализатора окисленияактивированного угля в хлоридномрасплаве до скоростей, приемлемых стехнологической точки зрения. Сопряженный процесс восстановления оксихлоридов металлов до металлическогосостояния протекает на границе раздела металлический расплав-расплавленный флюс. В результате во времяпроцесса насыщение расплава Флюсатугоцлавкими оксихлоридами олова,свинца, цинка замедляется и его вязкостные свойства изменяются сущестенно меньше.Размеры частиц активированногоугля выбраны, с одной...

Номер патента: 1072139

Опубликовано: 07.02.1984

Авторы: Григас, Зимарин, Кашета, Чяпулис

МПК: H01J 3/32

Метки: фокусирующе-отклоняющее

...внутри фокусирующей катушки, вторая отклоняющая система выполнена в виде двух цилиндрических .отклоняющих катушек, геометрические центры которых расположены в плоскости торцовых поверхностей фокусирующей катушки.На Фиг, 2 показана схема ФОУ; на Фиг. 2 - оптическая схема работы устройства.На горловине электронно-лучевой трубки 1 размещена первая отклоняющая система 2, фокусирукщая катушка 3 и две отклонякщих катушки 4 второй отклоняющей системы; позицйя" ми 5 и б обозначены кривые распреде-; ления магнитных полей.Устройство работает следукщим образом.Расходящийся пучок электронов отклоняется магнитным полем отклоняющей системы 2 (фиг. 2). При помощи двух катушек 4 создается магнитноеполе, которое электромагнитным путемперемещает...

Номер патента: 565270

Опубликовано: 15.07.1977

Авторы: Ган, Зимарин, Негинская, Теряева, Чащина, Шахнович

МПК: G02B 15/14

Метки: объектив, переменным, расстоянием, фокусным

...расположенный между ними, образован втсрым компонентом 4, третьим 5 и четвертым компонентом бкаждый из которыхпредставляет собой отдельную подвижнуюгруппу линз и имеет соответствснно отрицательную, положительн ю и отрицательнуюоптическую силу. Первые две линзы объектива 7 н 8 выполнены из материалов, отличающихся по величине средней дисперсии болеечем яа 10%, последний пятый компонент 2состоит из шести линз,Из приведенного графика на фиг, 2 очевидно, что законы перемещения компонентоввариоблока различны. Так, при изменении фокусных расстояний от минимального значениядо максимального второй компонент перемещается в,сторону неподвижного первого комЗО понента, третий компонент перемещается вСоставительТехред В,нторин Корректор д. Брахни...

Номер патента: 475187

Опубликовано: 30.06.1975

Авторы: Артемов, Зимарин, Соснин, Тихомиров

МПК: B21D 1/04

Метки: правильно-растяжная

...траверсе 5 смонтированыподвижная силовая головка 6, к которой кре 20 пится контакт 7, и редуктор 8, приводной ролик 9 которого входит в зацепление с направляющей 10 станины 1. На выходном валу редуктора 8 смонтирован барабан 11 с подвижным контактом 12, который скользит по,непо 25 движному контактному кольцу 13 с равномерно расположенными по окружности контактами. Электрическая цепь останова силовой головки может быть настроена на различную величину относительного удлинения, для чего30 контактное кольцо выполняют в виде набораколец с различным шагом расположения контактов. Включение в работу того или иного кольца набора производят переключателем 14. На неподвижной траверсе 5 на равных расстояниях закреплены контакты 15,...

Номер патента: 451583

Опубликовано: 30.11.1974

Авторы: Зимарин, Поляков, Юркевич

МПК: B65G 15/10

Метки: дорнов, перемещения

...1 изображено описываемое устб ройство,общий вид; на фиг, 2 - тоже, прирасположении дорна между конвейерами;нафиг. 3 - четырехзвенник.Устройство состоит из двух ленточныхконвейеров 1 и 2, которые установлены на10 рамах 3 и 4. Последние закреплены подвижно на вертикальных колоннах 5 и 6, гдезакреплена н траверса 7. В пазахтраверсы7 установлены оси 8 и 9 шарнирного четырехзвенника, две другие оси 10 и 11 за 5 креплены на рамах 3 и 4 конвейеров. Рама конвейера 2 соединена со штоком 12силового цилиндра 13,Для работы устройства траверсу 7 устанавливают и закрепляют на колоннах 5 и 620 так, чтобы ось траверсы совпадала с осьюсборочной машины (на чертеже не показана),При сборке рукава дорн 14 зажимаетсямежду конвейерами 1 и 2. Для этоговключают...

Номер патента: 209530

Опубликовано: 01.01.1968

Авторы: Зимарин, Слуцкий, Шульман

МПК: H04N 5/782

Метки: воспроизведения, записи, магнитной, сигнала, телевизионного

...используется известный способ диагональноп записи каждого поля. 2 приведена блок-схема устройщего предлагаемый способ.писи сигнал подается тольковающую головку, например 1, 3 которая записывает одно поле телевизионногокадра, например нечетное,Во время второго поля головка 1 выходит из контакта с носителем 2, а по записанной дорожке д проходит головка 4, контролируя записываемыи сигнал, что обеспечивается соответственным смещением головок на шаг записи (. К моменту вступления головки 1 на носитель 2 последний перемещается на величину, соответствующую шагу записи т, и головка ( записывает поле (например, нечетное) следующего кадра. Таким образом, расход носителя определяется записью одного поля каждого кадра, т. е. сокращается вдвое,...
