H03K 9/08 — импульсов, модулированных по длительности или широте

Номер патента: 183242

Опубликовано: 01.01.1966

Авторы: Всес, Всесоюзный, Дорожного

МПК: H03K 9/08

Метки: демодулятор, модуляцией, сигнала, систем, широтно-импульсной

...па выходе интегрирующей цепочки происходят относительно постояпиой составляющей импу льсов,Кроме описагпюй цепи, входные импульсы поступают па ийвертирующие каскады, собранные па триодах 5 и 6, в цепях коллекторов которых последовательно с ограничительными сспротилениями 7 и 8 включена первичная обмотка трансформатора 9. Средняя точка этой обмотки соединена с шиной питапи 1 в 12 в). На выходе трансформатора появляются импульсы, форма которых совпадает с формой импульсов йа входе схемы, по которые пе содержат постоянной составляющей, Зтп импульсы также поступают иа интегрирующую цепочку 110, 11, 12).Посредством потепйпометра И амплитуда импульсов а входе цепочки 10, 11, 12 устанавливается равной амплитуде импульсов на ходе цепочки 2, 3,...

Номер патента: 203736

Опубликовано: 01.01.1967

Авторы: Колобаев, Крюков, Куликов, Кур, Московский, Перфильев, Полов, Резенко

МПК: H03D 3/14, H03K 9/08

Метки: 203736

...входом к интегрирующему конденсатору 1. Демодулятор 20 питается от основного источника питания 11и дополнительного смещающего источника 12.Входнь(е сигналы И и 14 снимаются, например, с коллекторов триггера (на чертеже не показано). Выходное напряжение снимает ся с конденсатора 9 (например, через эмиттерный повторитель).Демодулятор работает следующим образом. Во время паузы (или положительного импульса) источник тока 2 не подает ток в 30 конденсатор 1. В момент прихода отрицательного импульса включается источник тока 2, подавая стабильный ток в конденсатор 1, и одновременно отрицательным импульсом с. дифференцирующего звена 8 запускается первый одновибратор 4, который вырабатывает импульс незначительной длительности (около 10...

Номер патента: 209547

Опубликовано: 01.01.1968

Автор: Яковлев

МПК: H03K 9/08

Метки: детектор, импульсов, разнополярных, скважности

...ключи.25 Входное напряжение при отсутствии полезного сигнала симметрично (кривая а), а ключи коммутируются так, что в течение положи.тельных полупериодов, т, е, в промежутках времени 1, - 1 е и 1 з - 1, (кривая б) ключ 14 30 замкнут, а ключ 15 разомкнут.В течение отрицательных,полупериодов сигнала 1, - 1, и 14 - 1; наоборот, ключ 14 разомкнут, а ключ 15 замкнут,Длительность замыкания и размыкания ключей одинакова и не зависит от скважности входного напряжения.Следовательно, в интервалах времени , и 1, - г 4, точка 17 схемы закорочена па землю и выпрямленный ток верхнего плеча замыкается через закороченный ключ на землю, минуя нагрузку. В промежутках време.и 12 13 и 14 - 1, точка 18 закорочена,на землю и выпрямленный ток нижнего плеча...

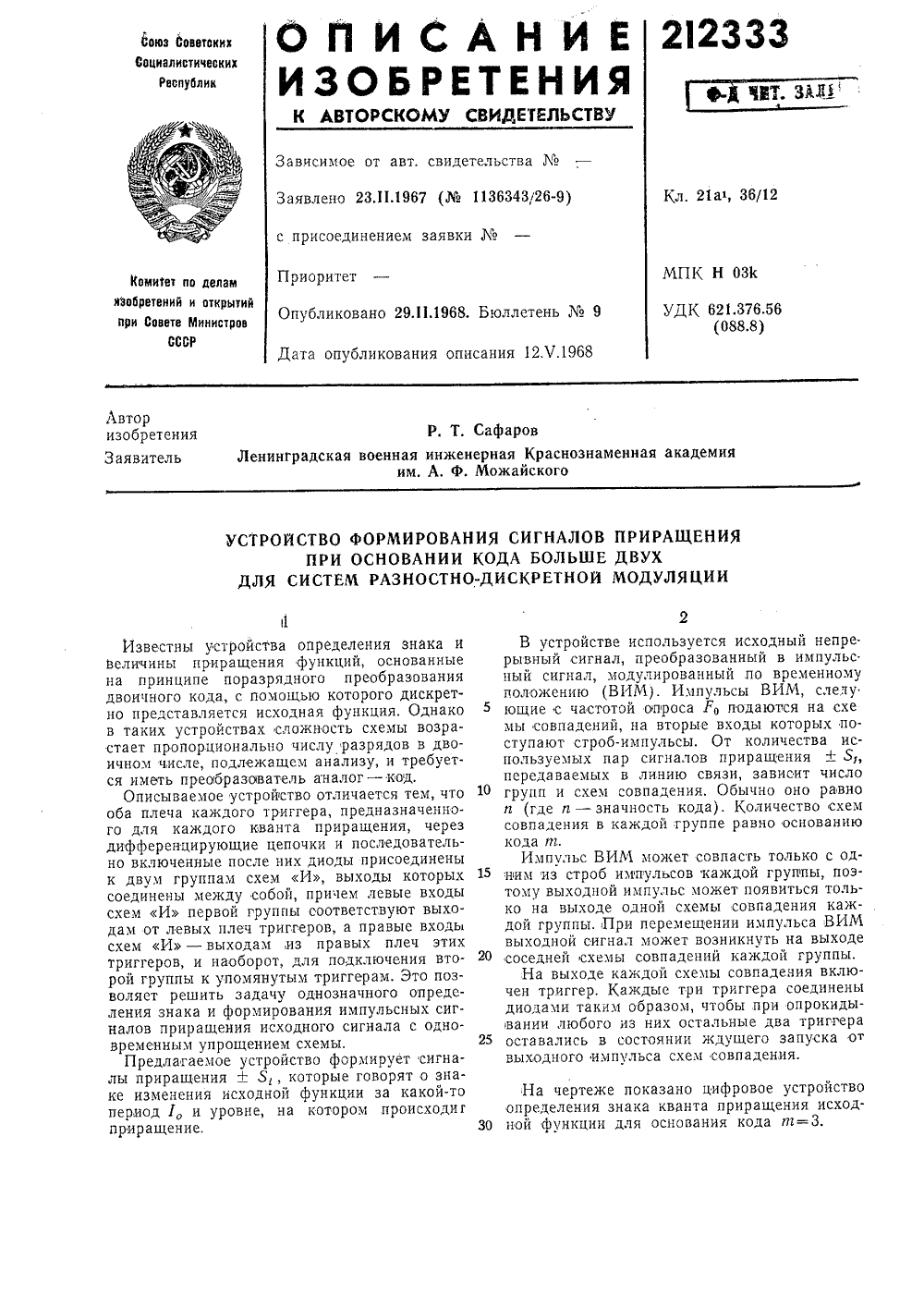

Номер патента: 212333

Опубликовано: 01.01.1968

Авторы: Ленинградска, Сафаров

МПК: H03K 9/08

Метки: приращения, сигналов, формирования

...запуска отвыходного импульса схем совпадения. На чертеже показано цифровое устройствоопределения знака кванта приращения исход ной функции для основания кода т=З, 212333Оно включает триггеры 1 с двумя устойчивыми состояниями равновесия, диоды 2, дифференцирующие цепочки 3 диоды 4 и схемыИ о,Устройство работает следующим образом.Первоначально все триггеры 1 находятся,вждущем состоянии А. С приходом импульсаВИМ один из триггеров переходит в состояние Б, а два остальных не меняют своих состояний (состояние А). Если выходной импульс ВИЫ подается на тот же триггер, тосостояния всех трех триггеров остаются прежними.Если импульс ВИМ в следующей точке опроса поступает на вход соседнего триггера, топоследний переходит в состояние Б, а...

Номер патента: 219904

Опубликовано: 01.01.1968

Авторы: Воль, Соловьев, Чист

МПК: H03K 9/08, H03M 1/00

Метки: преобразования, флуктуационной

...схемы. 15Устройство содержит генератор пилообразного напряжения 1, фиксирующее устройство 2, запоминающий 3 и разделительный 4 конденсаторы, буферный усилитель б и детек- б Схема работает следующим образом, Входные импульсы (вход 1), соответс щие началу контролируемого временно тервала, запускают генератор пилообр напряжения 1, а входные импульсы (вхо соответствующие концу контролируемо тервала, поступают на управляющий фиксирующего устройства 2, которое за ст запоминающий конденсатор 3 до пот ла, равного мгновенному значенгпо пилообразного напряжения. Если величина контролируемого временного интервала нестабильна, фиксирующие импульсы в процессе измерения подстраивают потенциал запоминающей емкости, и на запоминающей емкости...

Номер патента: 252410

Опубликовано: 01.01.1969

Авторы: Колобаев, Крюков, Куликов, Кур, Перфильев, Полов, Резенко

МПК: H03K 9/08

Метки: демодулятор, сигнала, широтно-лодулированного

...тока, интегрирующий конденсатор 4, ключевую схему 5, одновибратор 6 сброса, одновибратор 7 съема, эмиттерный повторитель 8, ключевой транзистор 9 и запоминающий конденсатор 10. Между выходом одновибратора съема и входом одновибратора сброса включено дополнительное дифференцирующее звено 11. Выход одновибратора 7 соединен со входом управляемого источника 3.Демодулятор питается от основного источника питания, подключенного к клемме 12 и дополнительного смещающего источника, подключенного к клемме 13. Входные сигналы к 0 клеммам 14 и 15 подаются, например, с коллекторов триггера (на чертеже не показан), Выходное напряжение снимается с конденсатора 10 (например, через эмиттерный повторитель) с помощью клемм 16.5 Отрицательные импульсы с...

Номер патента: 289506

Опубликовано: 01.01.1971

Автор: Руднев

МПК: H03K 9/08

Метки: демодулятор, сигналов, широтно-импульсноймодуляцией

...1, цепп заря.: сотержащей ди- ЗО од 2 и резистор 3, транзистор 4 и времязада289506 Подписи Заказ 12517 раж 48 1 зд.72 Типография, пр, Сапунова,ющего устройства, вкл 10 ча 1 ощего в себя уси- ЛтЕЛ 1-ОГРапЧтЕЛЬ Ца тРаЗСсОРС бВРЕ- м 51 зс 1 ДаОЩЙ коДецсатОР о.Демодулятор работает следующим образом.При Отсутствии в.Одпыхмпльсов потсц- ЦИс 1 Л ЕМКОСТИ КОДеСЯТО а 1 РавеМЛ 10. СО- противлецие це коллектор-эмттер транзистора 4 близко к упо за с 1 ет протекая тока базы, обусловленого полож:1 тсльым относительно заземленного проводника потенциалом коллектора транзистора б.При поступлении на вход схемы положи- ТЕЛЬЦОГО ИМПУЛЬСа ПОСЛЕДЦИЙ Зс 1 РЯКс 1 ЕТ КОН- денсатор б до потенциала, равного а 1 литуде входного импульса, Транзистор б запирается и...

Номер патента: 291334

Опубликовано: 01.01.1971

Авторы: Вейвернс, Жукаускас, Килка, Масюлис, Математики, Физики

МПК: H03K 9/08

Метки: демодуляции, дискретной, импульсов, модулированных, широтно

...счетпзобретснця Пр едм ет чика 7 соединены с дешифратором 15 с гг выходами, подключенными соответственно к вентилям 16 ь 16 16. Импульсные входы этих вентилей соединены с выходом схемы 11 совпадения. Выходы вентилей 16, 16 16 подключены к шипам 170 17 17, в одной из которых появляется импульс, обозначаюнцй символ, соответствующий номеру шины. Перед и после приема информации импульс, поступающий с шины 18, ставит триггеры 3, 5 и счетчик 7 в нсходныс состояния,Устройство работает следующим образом.Тактовый сигнал, поступающий с шины 4 см. фиг. 2, эпюра е) ставит триггеры 3 и 13 в единичные положения. Импульс, сформироВанпып форИровятеле .1, постугяет на Вход ;иНш 1 задержки. Частота генератора подбирается такой, чтобы при нулевом...

Номер патента: 306562

Опубликовано: 01.01.1971

МПК: H03K 9/08

Метки: дискретной, информации, каналамсвязи, регенеративный, ретранслятор, сигналов, трансляции

...содержит усилитель-ограничитель 1 с дифференцирующей схемой, регенератор 2, широкополосный усилитель 3 с двухканальным ограничителем, преобразователь 4 объедиценцой регенерированцой последовательцости в однополярный сигнал, формирователь 5 зцакопеременных сигналов.В зависимости от режима работы ретранслятора сигнал с канала связи постулает ца вход либо усилителя-ограничителя 1, либо широкополосного усилителя 3, усиливается, ограничивается с целью увеличения соотношения сигнал в поме и преобразуется. Фронты и спады однополярного сигнала ц фронты знакопеременного сигнала преобразуются в две положительные импульсные последовательности, поступающие параллельно на вход регецератора 2. Ренецерпрованная по длительности и...

Номер патента: 308481

Опубликовано: 01.01.1971

Автор: Куликов

МПК: H03D 3/14, H03K 9/08

Метки: демодулятор, широтно-импульсный

...фазоинвертора, двухконденсаторного делителя напряжений, повторителя напряжения и управляемого двухполярного источника тока, при этом выход управляемого источника тока соединен с выходом преобразователя широтно-модулированной последовательности импульсов в ступенчатое напряжение.На чертеже приведена схема предлагаемого широтно-импульсного демодулятора,Широтно-модулированная последовательность импульсов, модулированная модулирующим аналоговым сигналом, подается на вход преобразователя 1 широтно-модулированной последовательности импульсов в ступенчатое напряжение. С выхода преобразователя 1, например с конденсатора 2, снимается кусочно- ступенчатое напряжение. 21При подключении корректора ошибки перепад напряжения ступеньки после...

Номер патента: 308502

Опубликовано: 01.01.1971

Авторы: Всгсо, Шмидель

МПК: H03K 9/08

Метки: временным, делением, импульсно-кодовой, каналов, модуляцией, регенеративная, связи, системы, трансляция, усилительная

...расстояние между трансляциями до 5,5 км.Для уменьшения переходных влияний между противоположными направлениями передачи, в предлагаемой трансляции входы управления запоминающих блоков подключены к источнику хроирующих импульсов выделителя тактовой частоты противоположного наНа чертеже изображена блок-схема предлагаемой трансляции.Трансляция содержит предусилитель и выравниватель 1, опробователь 2, пороговое устройство 3, запоминающий блок 4, формирователь б выходных импульсов, выделитель б тактовой частоты, фазовый контур 7.Принимаемый сигнал а также переходная помеха проходят через выравниватель амплитудно-частотных искажений линии и пред- усилитель и далее на опробователь, К предусилителю подключен выделитель тактовой частоты,...

Номер патента: 325699

Опубликовано: 01.01.1972

Авторы: Дроздов, Телемеханики

МПК: H03K 9/08

Метки: демодуляции, лина, лодулированнфгогс, сигналап, ширине

...вход от схемы 4 поступает сигнал, а на другой его вход от схемы 3 сигнала не поступает, то на выходе формирующего устройства действует нулевое напряжение. Если же сигнал от схемы 4 равнозначности не поступает, а сигнал на другом входе от схемы 3 совпадения присутствует, то на выходе формирующего устройства действует напряжение одной полярности, например положительное. В том случае, если на оба входа формирующего устройства 1 сигналы от схем совпадения и разнозначности не поступают, то на выходе формирующего устройства возникает напряжение противоположной полярности, например отрицательное.Устройство работает следующим образом, На переднем фронте поступающих на вход импульсов запускается генератор 5 эталонных импульсов и вырабатывает...

Номер патента: 333692

Опубликовано: 01.01.1972

Авторы: Вейверис, Жукаускас, Килна, Математики

МПК: H03K 9/08

Метки: демодуляции, дискретной, импульсов, модулированных, широтно

...зависит от длительности информационного импульса. Вход установки нуля счетчика 1 т соединен с выходом формирователя 4. Из заднего фронта информационного импульса формирователь 14 форми. рует импульс, подаваемый на импульсный вход вентилей 15, 15", 15", их другие входы подключены к выходам триггеров счетчика тВыходы вентилей 15, 15", 15" подключены к выходным кодовым шинам 16, 16", 16" устройства. В исходное состояние устройство ставится импульсом с шины 17, соединенной с нулевыми входами триггеров 3, б и счетчиком 8.Устройство работает следующим образом.Информационный сигнал, поступающий с шины 5 через формирователь 4, формирующий импульс из переднего фронта информационного сигнала, ставит триггер 3 в единичное состояние.Импульс,...

Номер патента: 334638

Опубликовано: 01.01.1972

Автор: Куликов

МПК: H03K 9/08

Метки: длительности, импульсов, напряжение

...отключает положительные токи управляемых двухполярных источников 7 и 13 тока (см. фиг. 2,ж и к) от запоминающих конденсаторов 5 и 14 соответственно.После опрокидывания триггера 10 отключается также ключевая схема 9. При этом, в результате интегрирования постоянного тока неуправляемого однополярного источника 6 тока с помощью интегрирующего конденсатора 4, на обкладках последнего начинает линейно нарастать напряжение (см. фиг, 2,е), Напряжение на интегрирующем конденсаторе 4 растет до тех пор, пока его величина не будет равной напряжению на выходном запоминающем конденсаторе 5. В момент равенства напряжений на конденсаторах 4 и 5 на выходе сравнивающего элемента 8 появляется импульс, вызывающий %обратной опрокидывание триггера 10....

Номер патента: 390665

Опубликовано: 01.01.1973

Автор: Медведев

МПК: H03K 9/08

Метки: заполнения, импульсов, коэффициента, прямоугольных

...уровня импульсов снизу, цепь 3 отсечки положительной части импульса, усилитель мощности 4, детектор 5, усилитель б постоянного тока, делитель напряжения Р и Р диод Дь нагрузочные резисторы Рз, Р 4, делитель Р 5, Яо обратной связи, переходной конденсатор С,.Измеряемые импульсы после стабилизации амплитуды фиксируются по нижнему уровгпо на диоде Д. При отсутствии напряжения от. рицательной обратной связи на положительном полюсе диода Д этот уровень равен чулк. Делителем РгР амплитуда привязанных импульсов уменьшается в определенном соотношении и через диод Д, подается на резистор Р,. На резистор й 4 подается через диод Лз и390665 Составитель В. ВагановТехред Т, Курилко Корректоры: А. Дзесова и Л. Новожилова Редактор С, Хейфиц Заказ...

Номер патента: 403045

Опубликовано: 01.01.1973

МПК: H03K 9/08

Метки: 403045

...следующим образом.Входной сигнал а, представляющий собой совокупность рабочих импульсов с пропаданием и ложных импульсов, поступает на схему 1 стробирования, управляемую стробирующими импульсами б, Эти импульсы вырабатываются формирователем 2, который запускается опорным сигналом. С выхода схемы 1 простробированная последовательность входных импульсов в поступает на схему 3 запрета, открытую в нормальном состоянии. С выхода этой схемы сигнал поступает на преобоазоваель 4 ФИМ в А,"1 М и па запуск безынерционного расширителя 5 с длительностью импульсов Т, - Лт (импульс г),Г 1 реобразоваель 4 строится таким образом, что при пропадании на его входе очередного рабочего импульса на выходе сохраняется значение модулирующего напряжения,...

Номер патента: 369699

Опубликовано: 01.01.1973

Автор: Кальва

МПК: H03K 9/08

Метки: дешифратор, сигналов, широтно-илпульсной

...1 сигналов по признаку т 1 и преобразователя 2 временных интервалов в напряжение. В состав селектора 1 входят формирователь 3, дифференцирующая цепь 4, интегратор 5, схема ИЛИ б и схема запрет 7,Дешифратор работает следующим образом, 5 Входной сигнал У, преобразуется формирователем 3 в прямоугольное двухполярное напряжение с отношением разнополярных амплитуд импульсов, равным:(1) где Уи Усоответственно положительный и отрицательный уровни выходного напряжения формирователя 3.15 С формирователя сигнал поступает на интегратор 5 и дифференцирующую цепь 4. С выхода последней импульсы, совпадающие по времени с границами смежных интервалов, поступают через схему запрет 7 на преобра зователь 2, где формируются напряжения Ут -У,...

Номер патента: 443475

Опубликовано: 15.09.1974

Авторы: Борисов, Виноградов

МПК: H03K 9/08

Метки: двоичных, детектированных, сигналов, формирования

...12,13, 1 если на потенциальных входах стобирующих схем действует "низкий ровень управляющего напряжения (управляющее напряжение близко к улю). Тогда, как это видно из врег,",енной диаграыщ, при наличии на входе устроиства сигнала постоянно го тока положительной полярности,строс-импульсы (фиг. З,ц), Формируемые из заднего фронта мпульсов модулирующего сигнала (фиг, З,г.), оказываются в середине игльсов на внходе порогового устроиства. В этом случае работает схема 5 стробирования по положительной полярности, и строб-иипульсы свободно проходят на ее выход (фиг.З,и) и далее на оконечные формирователи 12,13 выходных сигналов, Схема стробирования по отрицательной полярности при наличии на входе преобразователя сигнала положительной...

Номер патента: 457177

Опубликовано: 15.01.1975

Авторы: Вальтерене, Вальтерис

МПК: H03K 9/08

Метки: демодулятор

...в непрерывном виде при одновременном повышении быстродействия демодулятора. Однако функциональная схема таких демодуляторов достаточно сложна, а для дальнейшего усовершенствования требуется дополнительное ее усложнение,Кроме того, известные демодуляторы не имеют общей точки между входом и выходом, что затрудняет их сопряжение с последующими каскадами.Цель изобретения - повышение надежности и точности демодулятора. Это достигается тем, что входы запоминающих элементов через дифференцирующие цепи соединены с выходами одновибратора, одна выходная обмотка первого запоминающего элемента соединена с входом второго запоминающего элемента, а другая выходная обмотка первого запоминающего элемента и выходная обмотка второго запоминающего элемента...

Номер патента: 472450

Опубликовано: 30.05.1975

Автор: Карпов

МПК: H03K 9/08

Метки: напряжение, постоянного, сигналов, широтно-импульсных

...получаются короткие импульсы, по врсменц соответствуюцтие переднему и заднему фронтам входного широтно-импульсного сигнала -,. Первый цз ццх поступает ца первый ц второй входы соответственно трцперов 1 ц 5 ц через линию задержки 2 ца второй установочный вход триггера 4, ооеспечивая таким образом формирование прямоугольных импульсов, используемых затем для управления генератором б пилообразного напряжения (Ь").Второй импульс, задержанный на ЬЬ входным участком линии задержки 3, управляет триггером 5, который формирует прямоугольные импульсы, управляющие вторым генератором 7 пилообразного напряжения (Г). Полученные пилообразные напряжения Г и Г с одинаковой крутизной нарастания подключены к входам вычитателя 8, обеспечивающего...

Номер патента: 477536

Опубликовано: 15.07.1975

Автор: Куликов

МПК: H03K 5/003, H03K 9/08

Метки: длительности, импульсов, ток

...работает следующим образом.Входной преобразуемый сигнал периодиче 15 ски замыкает ключевые схемы 3 и 11 и одновременно поступает на дифференцирующеезвено 5. С выхода дифференцирующего звена5 остроконечные импульсы, соответствующиеначалу преобразуемых временных интервалов20 Т между импульсами (началу отрицательныхимпульсов), каждый такт опрокидывают триггер 4,Цикл пр азования состоит из двух тактов: нераб о (подготовительного) и рабо 25 чего.В нерабочем такте триггер 4 занимает такое положение, при котором ключевая схема10 замкнута, а ключевая схема 7 разомкнута.В этом такте интегрирующий конденсатор 130 благодаря переключению ключевых схем 3 и477536 Корректор С. Болдижа едактор С, Байкова оставитель В. Назарова ираж 902 Подписно...

Номер патента: 502495

Опубликовано: 05.02.1976

Автор: Карпов

МПК: H03K 9/08

Метки: сигналов, сравнивающее, широтноимпульсных

...входам З 0 ключей 3 и 4. К выходам ключей дополнительно подключены конденсаторы 8 и 9, вторые концы которых заземлены, а между выходами ключей и входом узла сравнения 5 включены развязывающие схемы 10 и 11.Устройство работает следующим образом.Формирователь 1, на вход которого поступает первый исходный широтно-импульсный сигнал, выдает короткие импульсы, по времени соответствующие передним и задним фронтам входного импульса ть Первый из них запускает ждущий мультивибратор 6, вырабатывающий прямоугольные импульсы постоянной длительности, которые используются затем для управления генератором линейно-меняющегося напряжения 7.Полученное таким образом линейно меняющееся напряжение подается на управляющие входы ключей. Так как ключи по...

Номер патента: 512573

Опубликовано: 30.04.1976

Авторы: Калмыков, Куриченко

МПК: H03K 9/08

Метки: демодулятор, сигнала, широтно-модулированного

...вход которого соединен с источником 9 опорного напряжения. Управляющий вход ключа 7 связан с выходом триггера 10, один из входов которого соединен с выходом диффе ренцирующей цепи 1 непосредственно, а второй через блок 11 формирования импульсов считывания, второй выход которого соединен с управляющим входом блока 3 считывания.Демодулятор широтно-модулированного сиг нала работает следующим образом.Входной сигнал, модулированный по ширине импульсов (фиг. 2. а)после дифференцирования в цепи 1 (фпг. 2, б) положительным тактовым импульсом, восстанавливает перво пачальпыс условия генератора 2 (фиг. 2, в),а отрицательным информационным импульсом запускает блок 11, вырабатывающий импульс считывания (фиг, 2, г). В момент поступления импульса...

Номер патента: 564716

Опубликовано: 05.07.1977

Авторы: Ахатова, Старостенко, Терехов, Хайрулин

МПК: H03K 9/08

Метки: времени, интервалов, периодических, постоянный, ток

...и дифференциальный усипитель ко входам двух оконечных усилителей, один из электррдовпитания обо 1 О их оконечных усилителей подключается к одной из выходйых клемм выпрямитепя, а вто рые эпектроды питания оконечных усилителей подключаютсярезличным входным клеммам выпрямителя.На чертеже изображена функциональная схема предложенного устройства.Устройство состоит из задающего генератора (ЗГ) 1, выход которого через выпрямитель 2,генератор пилообразного напряжения (ГПН) 3, дифференциальный усилитель 4 соединен с оконечными усилитепями 5 и 6.Устройство работает следующим обра 25 зом.ЗГ 1 вырабатывает переменное напряжение прямоугопьной формы с частотой, равной частоте преобразования и скваиностью 2. Это напряжение поступает на вход...

Номер патента: 589689

Опубликовано: 25.01.1978

Авторы: Головина, Мурсаев

МПК: H03K 9/08

Метки: демодулятор, импульсов, модулированных, подлительности

...проводимость.Входной широтно-модулированный сигнал поступает на один иэ входов, переключателя 2, другой вход которого соединен с источником 1 опорного напряжения, а выход с входом фильтра 3, и на вход функционального преобразователя 4, выход которого соединен с управляющим входом фильтра 3.Принцип рабэты состоит в том, что преобразователь 4 формирует управляющий сиг нал фильтром и соответствии с зависи мостью 8 - относительная длительность входныхимпульсов.Амплитуда пульсаций выходного напряженияравнаЧ 8-а)гдев - относительная длительность входных импульсов1 ОПри этом обеспечивается постоянствб пульсаций выходного напряжения во всеМ диапазоне изменения аргументов. Это позво ляет снизить эквивалентную постоянную врь мени фильтра в тех...

Номер патента: 653741

Опубликовано: 25.03.1979

Авторы: Кириллова, Пысенок, Савченко

МПК: H03K 9/08

Метки: напряжение, сигнала, широтно-модулированного

...поступают однополярные импульсы постоянной частоты, 4 О ширина которых модулирована по заднему фронту. Короткий импульс, сформированный формирователем 1 и совпадающий во ьремени с передним фронтом входного импульса, поступает на ключ 3, последний замы 45 кается и разряжает интегрирующий конденсатор 5 до нуля. После прекращения действия короткого импульса ключ 3 размы- . кается и напряжение на выходе интегрирующего устройства 4 начинает линейно возрастать за счет интегрирования постоянно го напряжения эталонного источника Е.Короткий импульс, сформированный формирователем 2 и совпадающий во времени с задним фронтом входного импульса, поступает на ключи 6 и 9. На время действия55 этого импульса ключ 9 замыкается и конденсатор 8...

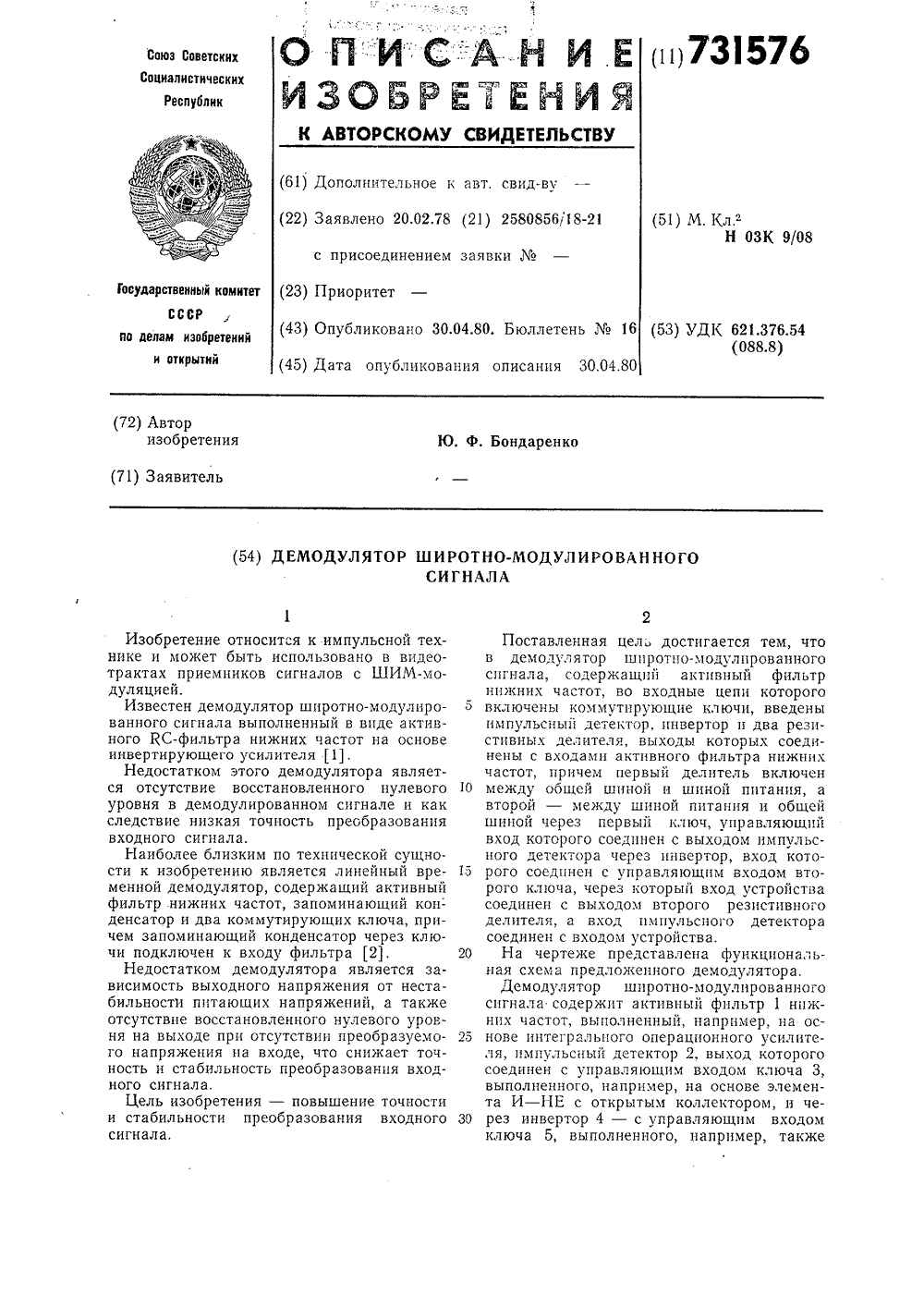

Номер патента: 731576

Опубликовано: 30.04.1980

Автор: Бондаренко

МПК: H03K 9/08

Метки: демодулятор, сигнала, широтно-модулированного

...устройства. Ключ 3 совместно с резистором 13 резистивного делителя 6 при этом работает как обычный ключевой каскад, инвертирующий фазу входного сигнала. С выхода 11 устройства при этом снимается демодулированный сигнал, величина которого пропорциональна разности напряжений, действующих на входах активного фильтра 1 нижних частот,Уровень напряжения, устанавливаемый с помощью резистивного делителя 9 на неинвертирующем входе 10 активного фильтра 1, выбирается таким образом, чтобы при воздействии на вход 7 фильтра 1 импульсов с относительной длительностью 0=0,5 ца выходе 11 устройства величина демодулированного сигнала равнялась бы нулю. В этом случае устройство работает как линейный временной демодулятор, выполняющий пропорциональное...

Номер патента: 843214

Опубликовано: 30.06.1981

Авторы: Зозуля, Зотов, Хасаншин, Чеверев

МПК: H03K 9/08

Метки: сигналов, сравнивающее, широтноимпульсных

...3 запускается ждущиймультивибратор 6, выходной импульс которого является решающим на первых входах элементов И 4 и 5, а на вторыевходы этих элементов с инверторов 1 и 2 подается запрещающий потенциал. В момент окончания импульса на одном из входов, например на втором, на выходе первого элемента И 4, так как на все три ее входа подано в этот момент разрешающее напряжение, появляется напряжение, открывающее ключи 8 и 10. Начинается заряд конденсатора 13 током генератора 12. После окончания импульса на первом входе устройства на выходе элемента И 4 появляется запрещающий потенциал, закрывающий ключи 8 и 9 и заряд конденсатора 13 прекращается. В момент окончания импульса с выхода ждущего мультивибратора 6 открывается ключ 9 и конденсатор 13...

Номер патента: 853786

Опубликовано: 07.08.1981

Авторы: Левченко, Уляшов

МПК: H03K 5/00, H03K 9/08

Метки: управляющегонапряжения, формирования

...тактовых импульсов 1 на входе счетчика импульсов3 исключается или добавляется один импульс, В результате временной сдвиг между выходными сигналами счетчиков импульсов 2, 3 изменяется в большую или меньшую сторону на величину, равную периоду тактовых им пульсов. Одновременно на такую же величину изменяется длительность импульсов на выходе триггера с раз-, дельным запуском 4, изменение которой пропорционально изменяет ве личину постоянного напряжения на выходе фильтрующего блока 5. Величина этого напряжения остается неизменной до прихода следующего вспомогательного импульса. 0Изменяя частоту вспомогательныхимпульсов, можно регулировать скоростьизменения амплитуды выходных напряжений устройства.Сущность работы блока исключениядобаЦления...

Номер патента: 1023647

Опубликовано: 15.06.1983

Автор: Кузьмин

МПК: H03K 9/08

Метки: импульсной, напряжение, периодов, последовательности, преобразования

...поочередно. Сигналы двух генераторов объединяются и образуют переменный пилообразный сигнал, амплитуда которого .пропорциональна периоду 1.Недостаток устройства -. сложныеусловия фильтрации выпрямленного пилообразного сигнала, снижающие динамические характеристики преобразования информации,Наиболее близким по технической. сущности к предложенному. являетсяустройство, в котором выходные сигналы двух генераторов пилы, запускаемых поочередно входными импульсами, вычитаются 2Однако и в этом устройстве из-заотсутствия перекрытия двух пилообразных функций результирующий сигналпосле выпрямпения содержит значительные.пульсации кратной частоты и требует фильтрации, которая вносит неизбежное запаздывание,Цель изобретения - улучшение .динамических...
