G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 798832

Опубликовано: 23.01.1981

Авторы: Елизаров, Цветкова

МПК: G06F 7/60

Метки: множительное

...второго элемента И соединен совходом установки в "О" того же триггера, вход распределительного блокасоединен со вторым счетным входомсчетчика каждой ячейки умножения ис нходом опорной частоты устройства, нулевой выход распределительного 46блока соединен со вторым входом второго элемента И каждой ячейки умножения, второй вход перного элементаИ каждой ячейки умножения подключенк выходу распределительного блока,соответствующему цифре даиносээ ра эряда множителя.На фиг. 1 представлена функциональная схема множительного устройства, на фиг. 2 - временные диаграммы работы ячейки умножения.Множительное устройство содержит ячейки 1 умножения, распределительный блок 2, элементы И 3 и 4, триггер 5, выходной элемент И 6, счетчик 7 и сумматор...

Номер патента: 798833

Опубликовано: 23.01.1981

Авторы: Воллернер, Ротенберг, Фойда, Чигирин

МПК: G06F 7/62

Метки: делительно-множительное

...в счетчике 5. Импульсы, поступающие с выхода элемента И 16,начинают суммироваться в счетчике 4и в счетчике делителя 2 частоты.После прохождения на вход делителя 2частоты количества импульсов, равного значению кода числа А, на выходеделителя 2 частоты появляется импульс, 1 который поступает на счетный входсчетчика 5, н от содержимого счетчика 5 вычитается одна единица, а всчетчике 4 в данный момент находитсякод, равный значению числа А. После 20 прихода следующей серии импульсов свыхода элемента И 16 на входы счетчика 4 и делителя 2 частоты, равнойзначению числа А, из кода счетчика5 вычитается еще одна единица, а к 2 содержимому счетчика 4 снова прибавляется значение числа А. 30 33 40 4 ЗО 60 Аналогичным образом проходит дан"ная...

Номер патента: 798834

Опубликовано: 23.01.1981

Авторы: Кидалов, Краснов, Ляхов, Поддубный, Подунаев, Щенов

МПК: G06F 13/14

Метки: вычислитель-ных, информации, комплексах, резерви-рованием

...выходом устройства, Второй управляющий выход устройства соединен с шиной 7 "Запись" модулей памяти. Второй вход блока 13 управления записью соединен с Выходом элемента ИЛИ 19.Входы элемента ИЛИ 19 соединены с выходами двух элементов И 20 и 21.Первый вход элемента И 20 соединен с Остальные зоны памяти формируютсянулевым выходом триггера 14, Второй при выполнении процессорами другихвход элемента И 20 соединен с первым операций, являются индивидуальнымивходом элемента И 21 и выходом эле- для каждого из процессоров и не совмента ИЛИ 22. Второй вход элемента падают в двух группах модулей. ОбраИ 21 соединен с нулевым входом триг, 5 щенке на считывание проходит из гера 14 и выходом элемента ИЛИ 23, дго процессора только на соотВходы элемента...

Номер патента: 798835

Опубликовано: 23.01.1981

Авторы: Леднев, Чубаров

МПК: G06F 9/22

Метки: микропрограммногоуправления

...команд управления Х. Устройство приводится в начальное состояниекода Х=О, У=О, В =О. В единичномсостоянии находятся инверсные выходы всех разрядов ячейки, При подачес блока 10 управления команды управления сигнал поступает на дешифраторкоманд и через элемент ИЛИ 7 на объединенные входы И. При этом вКлючает- ся первый разряд ячейки однороднойкадирующей структуры, так как на еговход подается единичный сигнал синверсного выхода нулевого разряда.Все остальные разряды остаются внулевом состоянии. На входе дешифра 20 тора команд образуютсяначальнаямикрокоманда с выхода ячейки и команда блока управления, которые в совокупности образуют микрокоманду,создающую на выходе дешифратора зад данную комбинацию уу . . .упоступающую на объект...

Номер патента: 798836

Опубликовано: 23.01.1981

Авторы: Барбаш, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/22

Метки: контролем, микропрограммное, устройствоуправления

...код очередной микрокоманды в зависимости от кода предыдущей микрокоманды, поступающего на входы 1-4, и значений логических условий, поступающих на входы 5 20 и 6.Второй контролируемый узел предназначен для хранения и дешифрации кода очередной микрокоманды, который, поступает на нходы 8 и 9 первого 5 регистра 12, а затем переписывается по первому синхроимпульсу через первую группу элементов И 13 и 14 во второй регистр 18 и дешифрируется дешифратором 20, 30Третий контролируемый узел формирует сигналы микроопераций на выходах 27 и 28 н зависимости от кода микрокоманды, поступающего. с дешифратора 20 на входы 1-4.Средства контроля состоят из перного элемента ИЛИ 10 и третьего сумматора 17 по модулю дна вдля первого контролируемого узла,...

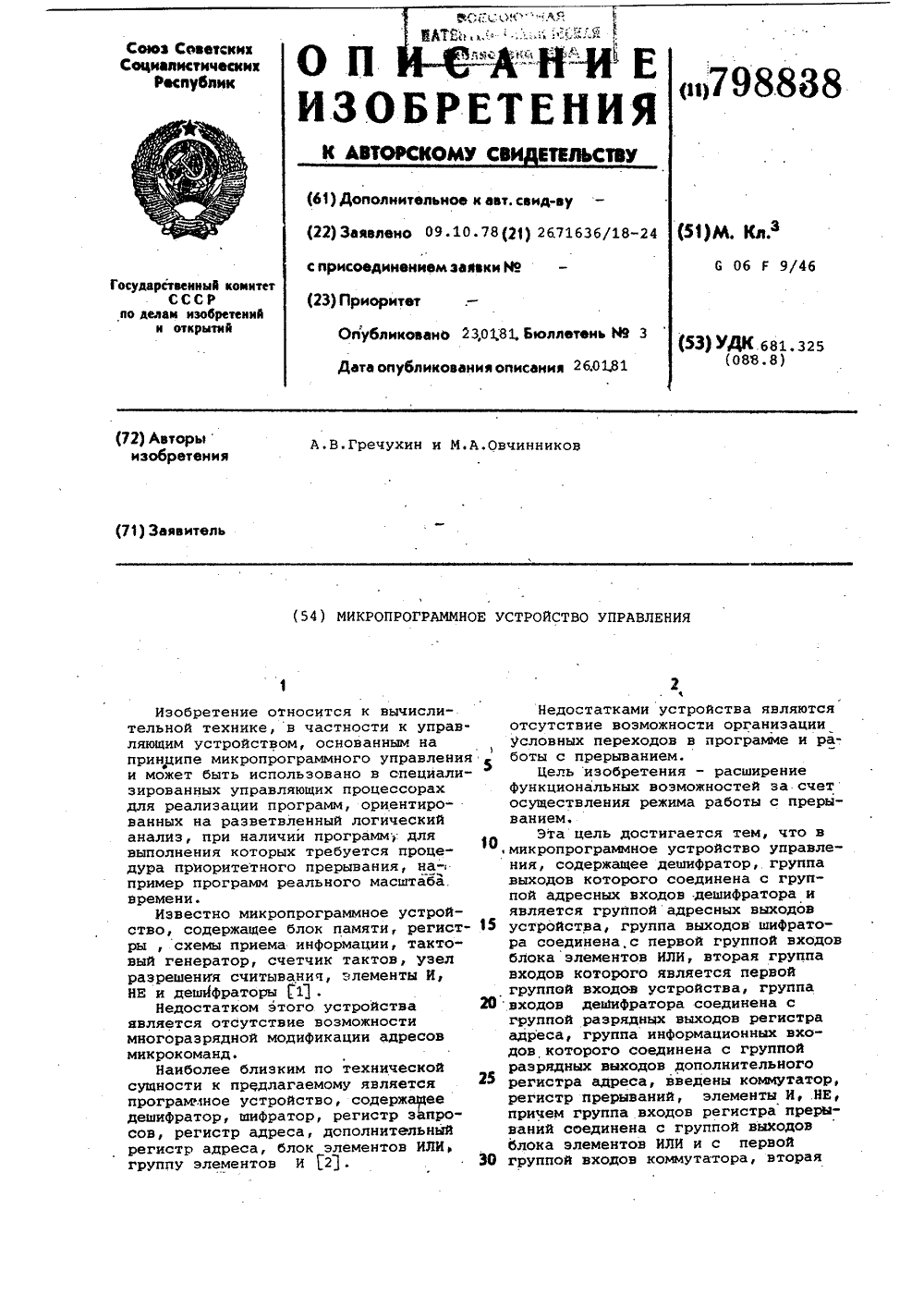

Номер патента: 798838

Опубликовано: 23.01.1981

Авторы: Гречухин, Овчинников

МПК: G06F 9/48

Метки: микропрограммное

...входы 12-14 синхронизации производят запись кода адреса микрокоманды в регистр 5 прерываний, дополнительный регистр 4 адреса и регистр 3 адреса.В результате на соответствующем выходе дешифратора 2 появляется сигнал, представляющий собой (единую). микрокоманду, которая поступает наодин из выходов 16 и на соответствующий вход шифратора 1, задавая адрес следующей микрокоманды, Таким образом, после вызова устройство генерирует последовательность микрокоманд,реализующих работу соответствующеймикропрограммы, Адреса. микрокомандзадаются соответствующими соединениями выходов дешифратора 2 с входами шифратора 1. Последняя микрокоманда каждой микропрограммы на входшифратора 1 не подается. В резуль тате на его выходах появляется нулевой адрес, по...

Номер патента: 798839

Опубликовано: 23.01.1981

Автор: Иванов

МПК: G06F 13/36, G06F 9/48

Метки: многоканальное, приоритета

...занятия магистрали позволяет формировать сигнал на этой линии в соответствии с функцией логического элемента или с инверсией, причем отключение питания формирователя 20 не влияет на об - щее состояние линии б занятия магистрали.После выполнения сеанса связи процессора 1, занявшего общую магистраль 3, с одним из внешних устройств 2 по общей магистрали 3, на входе 8 управления этого процессора появляется импульс сброса, который устанавливает триггер 12 в исходное состояние. Триггер 12 через формирователь 20 устанавливает на линии 6 занятия магистрали положительный потенциал, который сигнализирует остальным каналам 5 о том, что общая магистраль 3 свободна. Если сигналы запроса от. нескольких процессоров 1 приходят в интервале времени, когда...

Номер патента: 798840

Опубликовано: 23.01.1981

Авторы: Попов, Чигак

МПК: G06F 9/50

Метки: приоритета

...входу элемента И,выходом соединенного со входом элементазадержки, введен триггер управления,выход которого соединен со вторымвходом элемента И, а единичный и нулевой входы - соответственно с первым выходом элемента задержки и выходом второго элемента ИЛИ.На чертеже представлена блоксхема устройства, содержащего регистр1 индикации запросов, вспомогательный регистр 2, блок управления 3.Регистр 1 включает триггеры 4-6 первой группы и элементы И 7-9 первойгруппы, вспомогательный регистр 2включает триггеры 10-12 второй группы и элементы И 13-15 второй группы,блок 3 управления включает триггер20 управления, элемент И 18, элемент 19 задержки второй и первыйэлементы ИЛИ 16, 17, входы 21-23 запросов, управляющие входы 24, 25,и выходы 26-28...

Номер патента: 798841

Опубликовано: 23.01.1981

Авторы: Березов, Сергеев, Чучман

МПК: G01R 31/28, G06F 11/263

Метки: автоматическогоконтроля, больших, интегральных

...одноименных выходах БИС, то генератор 1 тестов останавливается, и блок индикации сигнализирует о неисправности контролируемой БИС 3. При этом в каждом такте проверки дешифратор 9 состояния выводов выявляет те выводы эталонной БИС 4, которые в данный момент находятся в .состоянии логической "1" или "0", и сообщает об этом в блок 8.управления, который выдает е 0 соответствующий сигнал в блок 2 формирования входных сигналов, запрещающий подавать в данном такте на указанные выводы какой-либо двоичный сигнал. 65 При проверке БИС на детерминированных тестах, задаваемых от внешнего источника программ или предварительно записанных в блок памяти,запуска генератора тестов не прОизводится. Последовательность набороввходных сигналов контролируемой...

Номер патента: 798842

Опубликовано: 23.01.1981

Авторы: Джагаров, Манукян, Селезнев, Филатов

МПК: G06F 11/22

Метки: цифровыхблоков

...какого-либо из элементовИ 32-43 отсутствует сигнал "2", тона выходе элемента И 60 появитсясигнал "0", а на выходе элемента 61сигнал "1". В результате несовпадения этих сигналов на выходе схемы65 появится сигнал "1", который пройдет элемент 24 запрета, так как наего инверсный вход действует сигнал "0" с вывода пятого разряда регистра 2. Сигнал "1" с выхода 24включит индикатор 66 и по цепи Вчерез элемент ИЛИ 5 остановит генератор 1. Параллельно с описаннымпроцессом при включении "1" на втором разряде регистра 2 сигнал "1"появится на выходах элементов ИЛИ67 и 69, на выходах же элементов ИЛИ68 и 70, будет сигнал "0", так как врассматриваемый такт на выходе элемента ИЛИ 7 действует сигнал "О". Таким образом,на выходе схем сравнения71 и...

Номер патента: 798843

Опубликовано: 23.01.1981

Авторы: Вертлиб, Гордон

МПК: G06F 11/25

Метки: блокасравнения, двух, чисел

...21 отображения блока 15 оценки. При этом загорается индикатор проверки 17 и открывается элемент И б. Одновременно триггер 4 управления открывает второй ключ 2. От генератора импульсов 14 через элемент И б и ключ 2 импульс поступает в счетчик Б 23. При этом оказывается, что в счетчике Б зарегистрирован один импульс, .а в счетчике А - ноль импульсов, в результате чего узлом сравнения 24 формируется сигнал фиг. 2 б) Б)А (тк. 1)0),который переводит триггер 4 управления в другое сОстояние, открывая ключ 1, через который два импульса поступают в счетчик А 22. При поступлении первого из этих двух импульсов в счетчик А прекращается сигнал БА, т. к. в каждом счетчике эапц ано ло одному импульсу, что соответствует равенству двух чисел т. е....

Номер патента: 798844

Опубликовано: 23.01.1981

Авторы: Маслов, Поздняков, Праслов, Самсонов, Черномашенцев

МПК: G06F 11/26

Метки: цифровыхобектов

...выполнен щна Д-триггерах и логических элементах И и ИЛИ. Назначение формирователя 7-формирование числового кодадля контролируемого БИС ОЗУ.Формиррватель 8 управляющих сигналов выполнен на регистре двух55цифровых компараторах и двух двоично-десятичных счетчиках, Он предназначен для формирования импульсов сзаданной задержкой относительно импульса пуска и с заданной длитель- ЮОностью,формирователь 9 адреса представляет собой дешифратор, инверторы идвухканальный коммутатор. Блок 9предназначен для выработки адреса со 65 ответствующей ячейки контроля согласно заданному алгоритму.Делитель 10 частоты с программируемым коэффициентом д:.ления представляет собой М -разрядный счетчик и предназначен для заданиячисла обращений от р -ячейки памяти к е...

Номер патента: 798845

Опубликовано: 23.01.1981

Авторы: Жогло, Остапкович, Потылицын

МПК: G06F 17/00, G06K 9/62

Метки: информации

...магазинной памяти б,предназначен для управления записью в магазинную память б.Система работает следующим образом. 40Изменения состояния сканируемого объекта 1 обрабатывается соответствукщими датчиками 2, Изменение логического уровня на выходе какого-либо датчика,2 через шифратор 3 приводит 4 к изменениям комбинаций входных сигналов на входах тех блоков 4 контроля изменения состояний, которым соответствует единица в порядково номере данного датчика, представленного в щ двоичном коде. В результате на выходах блоков 4 контроля изменения состояний появляются импульсы, длительвость которых определяется суммой задержек.Для получения высокой разрешающей способности устройства время длительности импульса должно быть минимальным. После...

Номер патента: 798846

Опубликовано: 23.01.1981

Авторы: Лисунов, Червяков

МПК: G06F 11/08

Метки: информации, классов, обнаружения, ошибокв, представленной, системеостаточных

...спервым входом (О+1) - го элементаИЛИ, второй вход которого являетсяустановочным входом, а выход - соединен с установочными входами входного регистра,-ые выходы кольцевого сднигового регистра(Й 2,3,, П + 2) соединены со входами (и++3)-го элемента ИЛИ.На чертеже представлена структурная схема устройства.Устройство содержит входной регистр 1, кольцевой сдниговый регистр2, преобразователь 3 числа из системы остаточных классов н обобщеннуюпозиционную систему, блок 4 сравнения проекционного числа с константой Р группы элементов И 5 -1,5-2,5-(И . +2), элементы ИЛИ 6-1,6-2.6 в (11 +2)7,.8,Устройство работает следующимобразом. 5 10 15 20 25 ЗО Одновременно с кодом проверяемого числа, который поступает на входной регистр 1, кольцевой...

Номер патента: 798847

Опубликовано: 23.01.1981

Авторы: Балясников, Зуев, Королев, Парфенов, Свердлов

МПК: G06F 11/20

Метки: адаптивное, многоканальное, резервиро-bahhoe

...Триггеры5 имитации "1" находятся в нулевомсостоянии, когда на вторых входахлогических элементов 6 присутствуетноль. Такое состояние триггера 5имитации "1" обеспечивает наличиенуля на третьих входах логическихэлементов б блоков адаптации 4,Истинность логического элемента б приведена в таблице.Продолжение таблицы г 0 Из таблицы истинности видно, что при наличии логического нуля на втором входе 14 логического элемента б на его выходе повторяется сигнал, поступающий на первый вход логического элемента, При наличии единицы на втором входе 14 логического элемента б и логического нуля на третьем его входе 15 на выходе логического элемента б повторяется сигнал, поступающий на его четвертый вход 16. При наличии единицы на втором входе 14...

Номер патента: 798848

Опубликовано: 23.01.1981

Авторы: Нестеренко, Новиков, Супрун

МПК: G06F 11/20

Метки: импульсов, резервированныйраспределитель, трехканальный

...на выходевырабатывает сигнал, так как на втором его установочном входе присутствует сигнал, подаваемый с шины 10постоянного уровня, а на выходах эле ментов И-ИЛИ 2 с второго по последний разряды сигналы отсутствуют, таккак с выхода первого элемента НЕ 7на их вторые установочные входы сигнал не подается. По заднему фронтупервого синхроимпульса, поступающегос шины 11 еинхроимпульсов на тактовыевходы разрядных 3 К-триггеров 1, навыходах разрядного )К-триггера 1первого разряда устанавливается еди ничный сигнал, а на выходах разряд ных 3 К-триггеров 1 с второго по последний разряды устанавливаются нулевые сигналы. далее очередные синхроимпульсы подтверждают это исходноесостояние разрядных К-триггеров 1, ф 5 а соответственно и состояние...

Номер патента: 798849

Опубликовано: 23.01.1981

Авторы: Авксентьева, Литвин

МПК: G06F 11/22

Метки: диагностики, многоярусных, неисправностей, пирамидальныхсхем

...7 управления, выход которого соединен с первым входом элемента 8 И. Вход 14 управления тактовых 25 сигналов соединен со вторым входом элемента 8 И, а его выход - со счетным входом первого счетчика 9.1,выход которого соединен с первыми входами счетчика 9.2 и сумматора 10.Выход счетчика 9.2 соединен со вторым входом сумматора 10.Единичный вход триггера 7 управления и входы установки в О счетчиков 9.1 и 9,2 соединены с установочным входом устройства 12 в исходное состояние.Выходы счетчиков 9.1, 9.2 и сумматора 10 соединены соответственно со входами дешифраторов 11.1, 11.2 и 11.3. 40Каждый из дешифраторов 11.1, 11.2 и 11.3 представляет собой обычную схему дешифрации дноичного кода в позиционный код, состоит из логических элементов...

Номер патента: 798850

Опубликовано: 23.01.1981

Авторы: Ищейкин, Муртазин

МПК: G06F 11/22

Метки: микросхем

...элемента И 14 через индикатор 15 знака соединен с выходамиинтегратора 10, Четвертый и пятыйвыходы селектора 12 подключены куправляющим входам соответственно15 первых 9 и вторых 11 ключей.Схема индикатора ориентации зависит как от типа контролируемоймикросхемы, так и от параметра,зависящего от ориентации микросхемы.2 О Предлагаемый для примера вариантиндикатора 7 предназначен для определения ориентации ТТЛ микросхем,с симметричными относительно корпуса микросхемы выводами, работающихот одного источника напряжения.Устройство для контроля микросхемработает следующим образом.После подключения оператором контролируемой микросхемы (микросхемана фиг.1 не показана) к блоку бвыходных контактов, в любой ориентации, по команде "Пуск" все...

Номер патента: 798851

Опубликовано: 23.01.1981

Авторы: Безель, Кулатаев, Сигалов

МПК: G06F 11/28

Метки: временивыполнения, программ

...прерывание выполняемой программы и вызов вклинивающей программы по сигналу МВ 2. Единственное назначение вклинивающей программы установить триггер 8 блока 7 автоматического сброса в нулевое состояние.Так как вклинивающая программаочень короткая, то при правильной работе ЦВМ триггер 8 всегда находится в нулевом .состоянии в момент прихода сигнала МВ 2. При этом на выходе элемента И 10 сигнал отсутствует.Если же происходит нарушение в выполнении программы, в результате которого контролируемый участок не закончится в заданный интервал времени, то происходит переполнение счетчика 1 времени, Сигнал переполнения поступает на первые входы блока 2 управления и блока 4 приоритетов, В блоке 2 управления сигнал переполнения счетчика 1...

Номер патента: 798852

Опубликовано: 23.01.1981

Авторы: Кирьянов, Соловейчик, Фатеев

МПК: G06F 11/30

Метки: дискретныхобектов

...11, многоканальный коммутатор 12, третин регистр 13 и преобра онатель 14 кода, преобразующийпараллельный код в последовательный.Устройство работает следующим образом,Через селектор б от контролируемого объекта на устройство поступают три управляющих сигнала; запуска, останова и синхронизации, Сигнал"Пуск" определяет начало окна измерения, запуская Формирователь 7. Сигнал "Стоп" определяет конец окна 45измерения, формируя задний фронтстробы. Сигналы синхронизации - этосистемные синхросигналы контролируемого объекта, обеспечивающие синхронный прием данных н регистре 2, Активный Фронт каждого из управляющих сигналов выбирается оператором с помощьюселектора б. Входные сигналы с контролируемого объекта поступают в прибор через блок...

Номер патента: 798853

Опубликовано: 23.01.1981

Авторы: Гарин, Елисеев, Кондратьев

МПК: G06F 15/00

Метки: процессор, реконфигурацией

...вто- рой 29 и третий 30 элементы ИЛИ, триггер 31 управления, синхровход 32 устройства.Процессор с реконфигурацией работает следующим образом, 20По каждому синхроимпульсу на синхровходе 32 блок 22 формирования синхроимпульсов формирует один из трех синхроимпульсов.(Блок 22 Форми" рования синхроимпульсов может быть 5 реализован с использованием, например, трехраэрядного сдвигового регистра). Каждый иэ трех выходов блока 22 Формирования синхроимпульсов соответствует одному иэ вырабатываемых им синхроимпульсов, Третий выход блока 22 формирования синхроимпульсов через пятый 26 и шестой 27 элементы И, управляемые, соответственно,нулевым и единичным выходами триггера 31 управления, циклически заведен,соответственно, на второй и третий...

Номер патента: 798854

Опубликовано: 23.01.1981

Авторы: Гайдуков, Дроздов, Назаров, Титов

МПК: G06F 15/173, G06G 7/122

Метки: моделирования, сетевыхграфов

...3 на входы всех элементов И 9 и 10. При этом импульсы проходят на входы тех счетчиков 5, соответствующие столбцы матрицы 1 которых моделируют веса дуг, исходящих из начальных узлов. Эти же импульсы через элементы И 10 проходят на счетчики 12 всех вершин граФа, кроме начальной, так как на выходе соответствующего элемента НЕ 8- высокий потенциал.Отсчитав число импульсов, пропорциональное весу моделируемой дуги, счетчик 5 одного из формирователей переполняется, устанавливает в нулевое состояние соответствующий триггер б, и на вход соответствующего элемента И 7 поступает разрешение с нулевого. выхода этого триггера. Если на остальных входах этого элемента И 7 - разрешающие потенциалы, то на его выходе появляется разрешающий сиг....

Номер патента: 798855

Опубликовано: 23.01.1981

Авторы: Вычеров, Киселев, Парфенов, Подоляко, Свешников

МПК: G06F 17/10, H03H 17/00

Метки: фильтрации, цифровой

...- схема блокасужения полосы.Устройство содержит блок 1 подавления каналов внеполосного приема,генератор 2 тактовых импульсов,квадратор 3, знаковый перемножитель4, блок 5 сужения полосы, группу де-.лителей б частоты, сумматор 7, фильтр 458 нижних частот.Устройство работает следующим образом.Входной канал от аналого-цифрового преобразователя попадает в блок 1подавления канала внеполосного приема, состоящего из последовательно соединенных цифровых Фильтров нижнихчастот. Параметры его подбираютсятак, чтобы первый нуль амплитудночастотной характеристики приходился 55на 3 Рн. Работой Фильтров нижних частот управляет генератор 2. С выходаблока 1 сигналы поступают в два параллельных блока 5 сужения полосычерез знаковые перемножители 4. Эна-...

Номер патента: 798856

Опубликовано: 23.01.1981

Автор: Боюн

МПК: G06F 17/10

Метки: массива, функциональногопреобразования, чисел

...установка всех триггеров 4 -4в единичное состояние и запуск блока 7 управления, открыва-, ются элементы И Б и элемент И б соответственно для прохождения тактовых импульсов с входа 11 на счетние входы счетчиков 2 -2)и вход блока 1. Блок 1 осуществляет функциональное преобразование над последовательностью тактовых импульсов, поступающих на его вход через элемент И б. При этом на его выходах появляются коды, являющиеся функцией от числа импульсов, прошедших на него с момента. запуска. Счетчики 21-2 осуществляют добавление числа импульсов, поступающих на его счетные входы, к записанным в них ранее обратным кодам чисел массива (значениям аргумента)В моменты переполнения счетчиков, свидетельствующие о том, что количество прошедших на...

Номер патента: 798857

Опубликовано: 23.01.1981

Авторы: Байков, Селютин

МПК: G06F 17/10

Метки: вычисления, экспоненты

...- с шестым входом устройства, другой вход блока памяти15 соединен с выходом регистра адреса, вход которого соединен с первым входом устройства.На чертеже представлена структурная схема предлагаемого устройства. 20Она,содержит первый, второй, третий, четвертый, пятый и шестой входы устройства 1-6, первый, второй и третий регистры 7,8 и 9, вычитатель 10, сумматор 11, блок 12 памяти (ПЗУ), 25 регистр 13 адреса, первый и второй выходы устройства 14 и 15.Устройство работает следующим образом.Вначале в устройство на вход 1 30 поступает аргумент, причем старшая его часть засылается в регистр 13, амладшая часть - в регистр 7. Затем из внешнего устройства управления (на чертеже не показано) по входу б на управляющий вход блока 12 поступает...

Номер патента: 798858

Опубликовано: 23.01.1981

Авторы: Башков, Боюн, Козлов, Ладыженский

МПК: G06F 17/13

Метки: вычислительный, дифферен-циальных, модели, производ-ных, решения, узел, уравнений, цифровойсеточной, частных

...очередной разряд суммы с входа 44 и предыдущий разряд суммы с выхода триггера 41. В зависимости от значе ний этой пары разрядов формирователь 42 кодов выдает на входы сумматора 43 значение и/4, дополнительный код от цц/4 или нулевой код. Код с выхода Формирователя 42 суммируется с содержимым сумматора 43. Тем самым реализуется известный алгоритм умножения чисел в дополнительных кодах. Формирователь 42 кода является ком" бинационной схемой. На сумматоре 43 образуется очередное частичное произведение,младший разряд которого поступает на выход 45 блока 2 умножения.На и-ом и (и+1)-ом тактах работы сигнал сдвига на регистр 4 не подается, Этим обеспечивается на (и+1) - ом и (и+2)-ом тактах необходимое в дополнительном коде сложения знако 1...

Номер патента: 798859

Опубликовано: 23.01.1981

Авторы: Башков, Боюн, Козлов, Ладыженский, Серга

МПК: G06F 17/13

Метки: вычислительный, дифференциальныхуравнений, производных, решения, сеточноймодели, узел, цифровой, частных

...формирователя 63 кода. На управ.40 ляющие входы Формирователя 63 кода поступает очередной разряд суммы со входа бб и предыдущий разряд суммы с выхода триггера 62. В зависимости от значЕний этой парЫ разрядов формиро ватель 63 кода выдает на входы сумматора 64 значение ю/б, дополнительный код от е/б или нулевой код. Код с выхода формирователя 63 суммируется с содержимым сумматора 64.На сумматоре 64 образуется очередное частичное произведение, младший разряд которого поступает на вход 66 блока 3 умножения.На и-ом и (и+1)-м тактах работы устройства сигналы сдвига со входов 49 и 51 на регистры 5 и 7, соответственно, не подаются. Этим обеспечивается на (и+1) и (и+2)-ом тактах необходимое в дополнительном коде сложение знаковых разрядов...

Номер патента: 798860

Опубликовано: 23.01.1981

Авторы: Башков, Дорожко, Пустовалов

МПК: G06F 17/12, G06F 17/13

Метки: алгебраических, диф, решения, системлинейных, уравнений, ференциальных

...решения предназначен для анализа модуля разности между значениями переменных на р-ой и (р)-ой итерациу, и выработки сигнала на окончание решения 20 25 30 35 40 45 ЗО 55 60 системы линейных алгебраических уравнений.Работа устройства при решении систем линейных дифференциальных уравнений следующая. Коды коэффициентов а при соответствующих переменных системы линейных дифференциальных уравнений заносятся в сдвиговые регистры 1. В (и +1) -ые сдвиговые регистры 1 эаносятоя соответствующие коды свободных членоВ Ь. Регистры 4 частичных сумм обнуляются, В регистры 5 результата заносятся соответствующие коды начальных условий переменных, В блоке б в результате анализа младшей цифры регистра 5 результата вырабатывается и запоминается...

Номер патента: 798861

Опубликовано: 23.01.1981

Авторы: Дербунович, Евдокимов, Плющ, Шатилло

МПК: G06F 17/12

Метки: решения, системалгебраических, уравнений

...системы уравнений (1) Г -.Г на входы устройства 1 на выходах группы сумматоров вырабатывается новое значение вектора Х в течение времени Переходных процессов схемы. Компаратор б сравнивает поступающие на первую и вторую группы входов значения кодов и как только произойдет изменение 40 какого-либо входа, компаратор вырабатывает сигнал несоответствия, который поступает на элемент задержки 7. Элемент задержки 7 задерживает выходной сигнал с компаратора б на время, 45 необходимое длятого, чтобы все группы выходов сумматоров установились в устойчивое состояние.По истечении времени задержки на элементе задержки 7 генератор одиноч- о ных импульсов 8 выдает импульс на входы синхронизации группы Д-триггеров 4 и производит запись значения...

Номер патента: 798862

Опубликовано: 23.01.1981

Авторы: Боюн, Козлов, Малиновский, Третьяков

МПК: G06F 17/12

Метки: решения, системлинейных, уравнений

...невязок - коды соответствующихсвободных членов решаемой системыуравнений. Содержимые всех сумматоров устанавливаются в нуль. На, выходах блока 4 образуются соответственно 1 офК, где К - разрядные коды111 и 000 (с - основание сис темы счисления).На нулевой итерации код соответствующего свободного члена с выходарегистра 3 невязки через сдвиговыйрегистр 7 без задержки (на его управ ляющий вход подан нулевой сигнал)поступает на вход сумматора 2 соответственно, на второй вход которогоничего не подается. В результатекоды свободных членов проходят через д сумматоры 2 без изменений, затем поступают в регистры невязок 3 соответственно и в блок 4. В этом блокепроисходит выделение старшего разряда наибольшего (по модулю) свободного члена. Код...
