G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 792257

Опубликовано: 30.12.1980

Авторы: Беляев, Исаенко, Калиничев, Тафель

МПК: G06F 11/22

Метки: последовательности, сигналов

...того, предлагаемое устройство имеет новььшенную по сравнению с про 2 тотипом достоверность контроля. Поставленная цель достигается тем, что вустройство для контроля последовательностисигналов, содержащее формирователь нмпупьсов, первые входы которого подключены кшинам контролируемых сигналов вторые вхо.ды - к шинам сигналов идентификации опе.раций и ко входам элемента ИЛИ, инверсный.выход которого соединен со входом синхронизации триггера, установочный вход которогоподключен к шине сигнала "Сброс", а выходк шине сигнала аварии, введены счетчик,шифратор и блок сравнения, выход которогоподключен к счетному входу триггера, первыевходы - к выходам счетчика, а вторые вхо.ды - к выходам шифратора, входы которогосоединены со вторыми входами...

Номер патента: 792258

Опубликовано: 30.12.1980

Авторы: Барбаш, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/26

Метки: диагностирования, тестового

...состоянии в зависимости от сигнала на вхо. де 12. В режиме условного тестирования по сигналу считывания на входе 13 из блока 4 по адресу, записанному в регистре 6, в регистр 5 считывается код. С выходов 14 регистра 5 тест поступает на вход объекта 8 диагностирования. Реакция с выхода объекта 8 через блок 2 элементов ИЛИ поступает на вторые входы блока 3 элементов И и модифицирует млад. шие разряды кода адреса, поступающие на первые входы блока 3 с выходов 16 регистра 5. Модифицированный код записывается в млад. шие разряды регистра 6, В старшие разряды регистра 6 переписываются без изменения старшие разряды кода адреса с выходов 15 регистра 5.Сформированный таким образом код адреса очередного входного набора поступает из ре. гистра -: 6...

Номер патента: 792259

Опубликовано: 30.12.1980

Автор: Лукинов

МПК: G06F 11/30

Метки: аппаратуры, дискретной

...управляющей информации, осуществляющей считывание двоичных кодов из ячеек полупостоянной памяти четвертого блока20 и ячеек оперативной памяти блока 18 в заранее запрограммированные моменты времениотносительно появления команды на первомвходе блока 18.Программируемый синхронизатор 21 в целомпредназначен для предварительного запоминанияизменяемой от цикла к циклу контроль.информации и команд управления, постоянного хранения неизменной от шукла к циклу контрольной информации и команд управления, а также для выдачи тестов контроля и управляющей информации с высокой скоростью в за. ранее запрограммированные моменты времени на вход контролируемой дискретной аппаратуры 3,Устройство работает следующим образом.Вычислитель 6 подает в течение...

Номер патента: 792260

Опубликовано: 30.12.1980

Авторы: Айламазян, Арутюнов, Веселовский, Крайзман

МПК: G06F 17/30

Метки: данных, матричной

...данных, выход дешифратора данных подключен к входу блока вывода.На чертеже приведена блок-схема устройства для матричной обработки данных.В схему включены", блок 1 ввода опорных признаков, блок 2 ввода учетных данных, блок 3 памяти опорных признаков, блок 4 памяти учетных данных,блок 5 сравнения, блок б памяти текущих данных, блок 7 памяти итоговых данных, шифратор 8 данных, блок 9 вывода, сумматор 10, операционный блок 11.устройство работает следующим образом.В блок 3 памяти опорных признаков из блока 1 считываются все значения опорных признаков, а в блок 4 памяти учетных данных из блока 2 считываются соответствующие учетные данные для первого значения первого опорного признака. Блок 1 служит для передачи в блок 3 памяти опорных...

Номер патента: 792261

Опубликовано: 30.12.1980

Авторы: Алексеев, Недосекин, Чернявский

МПК: G06F 17/14

Метки: вычисления, коэффициентов, тригонометрических, цифровое

...которого через второй дешифраторподсоединен ко второму входу блока элементовИ.На фиг. 1 изображена функциональная схемаустройства; на фиг. 2 - схема блока управления. Блок 3 содержит элементы И 10-12, схему 13сравнения кодов и элемент 14 задержки ивырабатывает все необходимые сигналы уп.равления. Устройство раоотает следующим ооразом.Параметры генерируемой матрицы тригонометрических коэффициентов (ТК), соответствующей алгоритму (2), задаются при помощи ряда управления слов, которые записываются в регистр 1, и слова размерности анализа, Управляющее слово (УС) содержит поле задания величины шага квантования по частоте, поле числа шагов данной величины, признак наличия информации в управляющем слове и признакконца столбца...

Номер патента: 792262

Опубликовано: 30.12.1980

Авторы: Дудыкевич, Максимович

МПК: G06F 17/11

Метки: вида, решения, уравнений

...ИЛИсоединены соответственно с первыми входамиблока суммирования и блока вычитания, вто.рые входы которых подключены ко входутактовых импульсов устройства, а их третьивходы - к выходу дешифратора.На чертеже представлена схема устройства,Оно содержит суммирующий счетчик 1,вычитающий счетчик 2, дешифратор 3, двегруппы элементов И 4 и 5, элементы ИЛИ 6и 7, блок 8 суммирования и блок 9 вычитания, вход 10 устройства,Счетчики 1 и 2 являются п-разрядными.Процесс вычисления в устройстве начинаетсяв момент записи числа х в счетчик 2 и числа у в счетчик 1. При этом дешифратор 3открывает ключевые элементы, расположенныев блоках 8, 9, и тактовые импульсы с вхо.да 10 устройства поступают на входы счет.чиков 1 и 2. В момент перехода счетчика 2в нулевое...

Номер патента: 792263

Опубликовано: 30.12.1980

Авторы: Селезнев, Толокновский, Штейнберг

МПК: G06F 17/17

Метки: вычисления, полиномов

...результата и параметра а ф ункции.Размер участка выбирается исходя из предельно допустимой погрешности аппроксимации,Коэффициент деления делителя 3 удобно выбирать близким к числу участков, прп этомот его значения зависит возможность получения5 7963 а на выходе пятой группы элементов И 23 рмчисло-импульсньгй эквивалент слагаемогоН Второе слагаемое квадратного трехчленавоспроизводится первым двоичным умножителем 11, причем количество импульсов, поступающее на управляемый вход третьей группыэлементов И 21, очевидно, линейно зависит отзначения, Х. Перед пуском первому двоичномуумножителю 11 должен быть задан коэффи.циент умножения. На выходе третьей группыэлементов И 21 имеемчисло-импульсныйэквивалент слагаемого ЬХ Ь У 1 с дляфункции Ьх...

Номер патента: 792274

Опубликовано: 30.12.1980

Авторы: Любовский, Мейбаум, Прядкин, Путов, Ткачев

МПК: G06F 11/07, G06M 7/04

Метки: перемещающихся, учета

..."передний фронт входного сигнала" и "задний фронт входного сигнала" соответственно,Если оба датчика исправны, то на входтриггера 10 через элемент 9 последовательнопоступают два сигнала "передний фронт сигнала" с выходов одновибраторов 5 и б, Поопережающему сигналу, полученному на выхо.де, например, одновибратора 5, триггер 10переводится из исходного устойчивого состояния (при котором по связи "выход выключен.ного элемента 11 - вторые входы элементов7 и 8", элементы И 7 и 8 оказываютсязакрытыми) в другое устойчивое состояние, врезультате чего включается элемент 11, формирующий заданный интервал времени, не превышающий минимального времени перемещенияизделия мимо датчиков, по окончании которого укаэанные элементы И 7 и 8 отпираются для...

Номер патента: 792291

Опубликовано: 30.12.1980

Авторы: Исаенко, Калиничев, Тафель

МПК: G06F 11/267

Метки: регистра, сдвига

...входы которого подаются сигналы информации и тактов. Благодаря этому тактовые сигналы 25 (синхросигналы), приходящие в моменты единичного уровня на шине 8 входного сигнала, поступают с выхода первого дополни. тельного элемента И 5 на счетный вход первого счетчика 2. Счетчик 2, обнуленный перед циклом записи сигналом со входа 11 устройства (первой шины сброса), подсчитывает сумму по модулю т (п 1 - емкость счетчика 2). количества единиц, занесенных в контролируемый регистр сдвига в режиме "Зались".В режиме "Воспроизведение" производится рецнркуляпия (циклический сдвиг влево или вправо) информационного слова, занесенного в регистр 15 сдвига в режиме "Запись". Циклы рециркуляции могут производиться многократно, при этом в каждом цикле...

Номер патента: 794616

Опубликовано: 07.01.1981

Авторы: Ващевский, Голубчик, Журибида, Каленчук, Коробейников, Лебедев, Портнов

МПК: G06F 11/22

Метки: объектов, параметроврадиотехнических

...М .и А не успевают измениться заметным образом, можно:считать, что значения М и А корректируются непрерывно.В блоке 12 хранятся в цифровом виде эталонные значения измеряемых;величнн, верхняя и нижняя граница разрешенных изменений измеряемых величин и коды ис 5 О 15 20 25 30 35 4 О кусстзенных дестабилизирующих зоздейстзий. Хранение эталонов в цифровом,виде прп соответствующей разрядности эталона позволяет обеспечить долговременную стабильность,п точность эталона.1 алнброзка каждого олока тракта измерения и всего тракта в целом для каждой измеряемой величины носит индивидуальный характер.Из блока 12, управляемого вычислителем 6, в регистр 14 считывается код дестабилизируюцего воздействия, равный нулю. Преобразователь 15...

Номер патента: 794626

Опубликовано: 07.01.1981

Авторы: Любомудров, Попов

МПК: G06F 1/02

Метки: генератор, кодов

...регистра, обеспечивающего выбор строк.Регистры 2 предназначены для последовательного опроса ячеек матриц, который сводится к последовательному выбору элементов И 7 по двум координатам.Регистры 2 имеют соответственно но р и О выходов, которые подключаются к ко. ординатным шинам матрицы. Регистр 2, имеющий р выходов производит выбор элементов И 7 матрицы по строкам, а ре. гистр 2, имеющий д выходов, производит выбор элементов И матрицы но столбцам. Вход сдвига регистра 2, производящего выбор строк, подключен к (1, + 1)-му выходу матрицы, а вход сдвига второго регистра 2 подключен к шине управления 4. Входы установки регистров 2 в исходное состояние подключены к шине управления 3.Работает генератор следующим образом.По шине 3 подастся...

Номер патента: 794627

Опубликовано: 07.01.1981

Авторы: Глушан, Щербаков

МПК: G06F 1/02

Метки: датчик, интервалов, равновероятныхвременных, случайных

...генератора 2, выход которого соединен с первым входом элемента И 6, второй вход которого соединен с выходом триггера 5, один вход которого связан с выходом генератора 2, а другой - с одним из входов триггера 9 и входом датчика. Входы элемента ИЛИ 7 соответственно соединены с выходом элемента И 6 и выходом генератора 1, а выход - со 4входом триггера 9 и первым входи:ц элемента И 8, второй вход которого соединенс выходом триггера 9. Выход элемента И 8соединен со входом Стоп блока синхронизации 3, выход которого соединен со входом генератора 1,Датчик работает следующим образом.Первый импульс пуассоновского потока(диаграмма А) запускает оба генератора1010 тактовых импульсов 1 и 2 (диаграч 1 ч 1 ы В иС) устанавливает триггер 5 в нулевое...

Номер патента: 794628

Опубликовано: 07.01.1981

Авторы: Рубчинский, Серебриер, Трахтенберг

МПК: G06F 1/02

Метки: генератор, функциональный

...счетчика 4. Выход 9 знака кода разности блока 8 соединен с входом управления реверсом счетчика 4. Выходы 10 кода разности блока 8 подключены к управляющим входам делителя частоты 3, соединенного входом стробирования с импульсным выходом 11 обнулсния блока 8, вторым входом элемента И 2 и счетным входом счетчика 6,Функциональный генератор работает следующим образом.В исходном состоянии счетчики 4 и 6 установлены в нуль, а в ПЗУ 7 записаны коды ординат узловых точек генерируемой функции, причем в нулевую ячейку записан нулевой код начальной ординаты функции 1(хо), поступающий на вход вычитающсго блока 8. Импульсным сигналом с выхода обнуления блока 8, длительность которого определяется временем, необходимым для установки кода очередной...

Номер патента: 794629

Опубликовано: 07.01.1981

Авторы: Каменский, Сидорчук

МПК: G06F 3/02

Метки: ввода, данных, накопительинформации

...памяти, блок 6 сравнения, индикатор 7 ошибок, блок 8 формирования сигнала реверса и накопитель 9 информации с двумя магнитными олокам 10 и 11.Устройство работает следующим образом.Оператором на клавишном поле 1 набирается информация, которая затем пода 1 о ется в магнитную головку 10 накопителя 9и в блок 5 буферной памяти, а также г.блок 3 контроля.Информация, записанная на носитель,считывается магнитной головкой 11 и по Б дается в блок 6 сравнения, куда одновременно подается аналогичная информация из блока 5 буферной памяти. При совпадении информации продолжается набор массива на клавишном поле 1 и запись его на 2 п носитель. При несовпадении информации вблоке 6 сравнения вырабатывается сигнал ошибки, который подается в индикатор 7...

Номер патента: 794634

Опубликовано: 07.01.1981

Авторы: Жабин, Корнейчук, Москаленко, Тарасенко, Щербина

МПК: G06F 7/52

Метки: дробный, кода, коэффициент, последова-тельного, умножения

...регистр 1 частичного произведения, первый 2 ивторой 3 регистры кода коэффициента,сумматоры 4, 5, дешифратор б цифр результата, входную шину 7 кода множимого.Дешифратор 6 цифр результата представляет собой комбинационную схему,реализующую следующие логические функции= а, (а 1 а)а. (а Уа)где индексы аргументов соответствуютномерам разрядов сумматора 4,Г и Г - значения цифр (соответственно 1 и 1) результата,Устройство работает следующим образом.В исходном состоянии (цепи установки исходного состояния на чертеже непоказаны) в регистре 1 записаны нули,в первом регистре 2 числитель А коэффициента, а во втором регистре 3 число 1-В,.т.е. дополнительный код знаменателя В коэффициента, Значения Аи В удовлетворяют условиям0,5 + АВ 1, Аъ 0 В...

Номер патента: 794635

Опубликовано: 07.01.1981

Автор: Ивченко

МПК: G06F 7/52

Метки: вычислительное

...группой входов схемы сравнения.На чертеже изображена схема устройства. Она содержит первый регистр 1 операндов (делимого и множителя), второй регистр 2 операндов (делителя или множимого), счетчик 3, схему сравнения 4, накапливающий сумматор 5, генератор тактовых импульсов 6, группу элементов 1 Л 7, элемент И 8, коммутирующий переключатель 9.Устройство работает следующим образом.В режиме деление коммутирующий переключатель 9 подключает выходы сумматора 5 ко вторым входам схемы сравнения 4. В регистр 1 записывается делимое Х, в регистр 2 - делитель У. Импульсы от генератора 6 через элемент 1 Л 8 поступают в счетчик 3 и одновременно на входы управления элементов И 7.С каждым импульсом информация делителя параллельным кодом из регистра 2...

Номер патента: 794636

Опубликовано: 07.01.1981

Авторы: Ильин, Попов, Скворцов

МПК: G06F 7/52

Метки: округления, процессе, умножения, частичныхпроизведений

...прямой выход Ю-триггера соединен с шиной подачи единицы в младший (и+1)-й разряд сум- матора На фиг. 1 и 2 приведена структура устройства округления.Устройство содержит (1 п+1)-разрядныйсумматор 1, шину подачи единицы в младший (и+1)-й разряд сумматора 2, и-входовой элемент ИЛИ - НЕ 3, Ю-триггер 4 и управляющую шину устройства 5. Выходы п разрядов сумматора 1 соединены с входами н-входового элемента ИЛИ-НЕ 3, ЗО выход элемента ИЛИ - НЕ - с установоч0.01110,0100100.0010100001 О0.0000110.00000 0,100 0,01 0.010 0.001 О.ООО 0.000 О,00 0,011 0.010 0.001 0.001 0.002 3 5 6 Фиг. I Составитель В. КайданоаРедактор Л. Утехина. Техред А, Камышникова Корректоры А, Галахова н О. Силуянова Изд.138 Тираж 760 НПО Поиск Государственного комитета...

Номер патента: 794637

Опубликовано: 07.01.1981

Авторы: Вяльшин, Гусев, Шведенко

МПК: G06F 17/10, G06F 17/14

Метки: преобразованияфурье

...- тригонометрический множитель (1 е Фг - 1 ог Уг ), на шину задания 22 режима подастся сигнал задания режима суммирования сумматору 5 (нулевой потенциал). По шине 23 второго комплексного числа (Яе А, + 1 т А, ) поступает его вещественная часть РеА,. На шины синхронизации 24 и 25 подается сигнал разрешения записи информации в регистры 8 и 9, На шинах 26 и 27 прп этом существует сигнал запрета. В результате имеем на суммирующем выходе сумматора 6 (этот выход подклгачсц ко второму входу блока умножения: (Яе Л; + 1 т В, ) на вычитающем выходе блока 6 (подключен ко второму входу блока 2) - (Ле Вг -- 1 тВ,. ), На выходе блока 1 имеем (Ре Кг+ 1 т Уг ) Х (ЯеВг + 1 ГпВг ), на выходе блока 2 - (йе%,. - 1 ог Гг) ЯеВ, -- 1 т В, ), на выходе...

Номер патента: 794638

Опубликовано: 07.01.1981

Авторы: Климов, Коноплянко, Раков

МПК: G06F 17/18

Метки: анализатор, значений, экстремальных

...текущего сигнала, выходы которого подсоединены соответственно к первому входу блока разности и ко входу блока формирования среднего спектра, выход которого подключен ко второму входу блока разности, третий вход которого соединен с выходом блока управления, выход блока разности подключен ко входу блока выделения экстремумов,На чертеже представлена структурная электрическая схема анализатора.Он содержит источник 1 нестационарного сигнала, источник 2 помех, анализатор 3 текущего спектра, блок 4 формирования среднего спектра, блок 5 разности, блок 6 выделения экстремумов, блок 7 управления,Анализатор работает следующим образом.Сигналы нестационарного сигнала от источника 1 и от источника 2 помех анализируются анализатором 3...

Номер патента: 796834

Опубликовано: 15.01.1981

Автор: Бугаец

МПК: G06F 1/02

Метки: генератор, импульсов, по-следовательности, псевдослучайной

...а сумматор 2 на первом 2.1, втором 2.2 и третьем 2,3 элементах ИЛИ-НЕ.Генератор работает следующим образом.При подаче единичных тактовых импульсов и наличии в регистре 1 предварительной ненулевой информации последний начинает ее "сдвигать". Длительность тактовых импульсов при этом выбирается равной=(р-;г)срггде с - время распространения: сигинала в элементе ИЛИ-НЕ;йр - задержка записи сигнала вразряде.В паузе между тактовыми импульсами с прямого выхода элемента 1.1,1 задержки снимается нулевой уровень, а с инверсного - единичный, поэтому сумматор 2 блокирован (на его выходе-. нулевой уровень), а триггер 1.1 находится в устойчивом состоянии. С приходом тактового импульса сумматор 2 открывается (на его выходе появляется...

Номер патента: 796835

Опубликовано: 15.01.1981

Авторы: Звариюк, Савельев, Тарасевич

МПК: G06F 1/02

Метки: гармонических, генератор, колеба-ний

...1,2 и 3, сумматоры 4 и 5, блок синхронизации 6,цифроаналоговый преобразовательЗо 7, установочные входы 8, 9 и 10.Работа генератора основана навычислениях рекурстного вида-Ч (1)где 1 с К2, Решением 1) является функция ып, которая реализуется в виде последовательных цифровых отсчетов и преобразуется в известную Форму с помощью цифроаналогового преобразователя.Значение К может быть задано в видеК = 2 -(20где 1 - целое положительное число. Тогдаи-- Уи 1 (2)Выражение (2) поддается простойаппаратурной реализации, поскольку умножение на 2 и деление на 2осуществляется простым сдвигом цифрового кода уп ,Значения у, уи 2и результата вычислений уИ на и-омшаге хранятся в регистрах 1, 2 и 3соответственно. Выходы регистра 1поразрядно подключены...

Номер патента: 796836

Опубликовано: 15.01.1981

Авторы: Булычев, Мингалеев, Пластун

МПК: G06F 5/00

Метки: двоично-десятичногокода, индикатора, код, семисегментного

...элемента 10 соединен со входом отрицательных сигналов троичного элемента 16, Выход троичного элемента 11 соединен со входами отрицательных сигналов троичных элементов 12,14 и 17. ЗОНа входные шины Х , Х , Хи Х 4 преобразователя подаются кодовые комбинации в двоичной форме ( по шине Х 1 естественным весом 2 , по шине Х2", по шине х - 2 , по шине Х 4- 2 , 35 .при этом на выходных шинах Г - Г преобразователя на (выходах двоичных логических элементов 12-18) появляются кодовые комбинации, однозначно соответствующие 4 О входной комбинации сигналов. При подаче двоичного кода на шины Х,Х 2 и Х 3 преобразователя "1" представляется сигналом положительной полярности, а "0" - сигналом отрицательной полярности. При подаче двоичного кода на...

Номер патента: 796840

Опубликовано: 15.01.1981

Авторы: Михеев, Тархов

МПК: G06F 7/06

Метки: оси, положениячисла, числовой

...с элемен- тов 7 или 9 попадут на элемент ИЛИ 10 и далее на шину 14.Таким образом, предлагаемое устройство позволяет определять положение числа на числовой оси без просчитывания, что значительно повышает быстродействие. Устройство отличается от известного в и раз большим быстродействием, где о - число разрядов сравниваемых чисел.формула изобретенияУстройство для определения положе 5 ния числа на числовой оси, содержащеерегистры, схемы сравнения, элементыИ, ИЛИ, причем первая, вторая и третья информационные шины устройствасоединены со входами первого, второгоф и третьего регистров соответственно,выходы первого регистра подключенык первой группе входов первой схемысравнения, выходы второго регистрасоединены с первой группой входов15 второй...

Номер патента: 796841

Опубликовано: 15.01.1981

Авторы: Корнейчук, Миргородская, Сушко, Тарасенко, Тербердеева, Торошанко

МПК: G06F 7/38

Метки: вычисления, функции

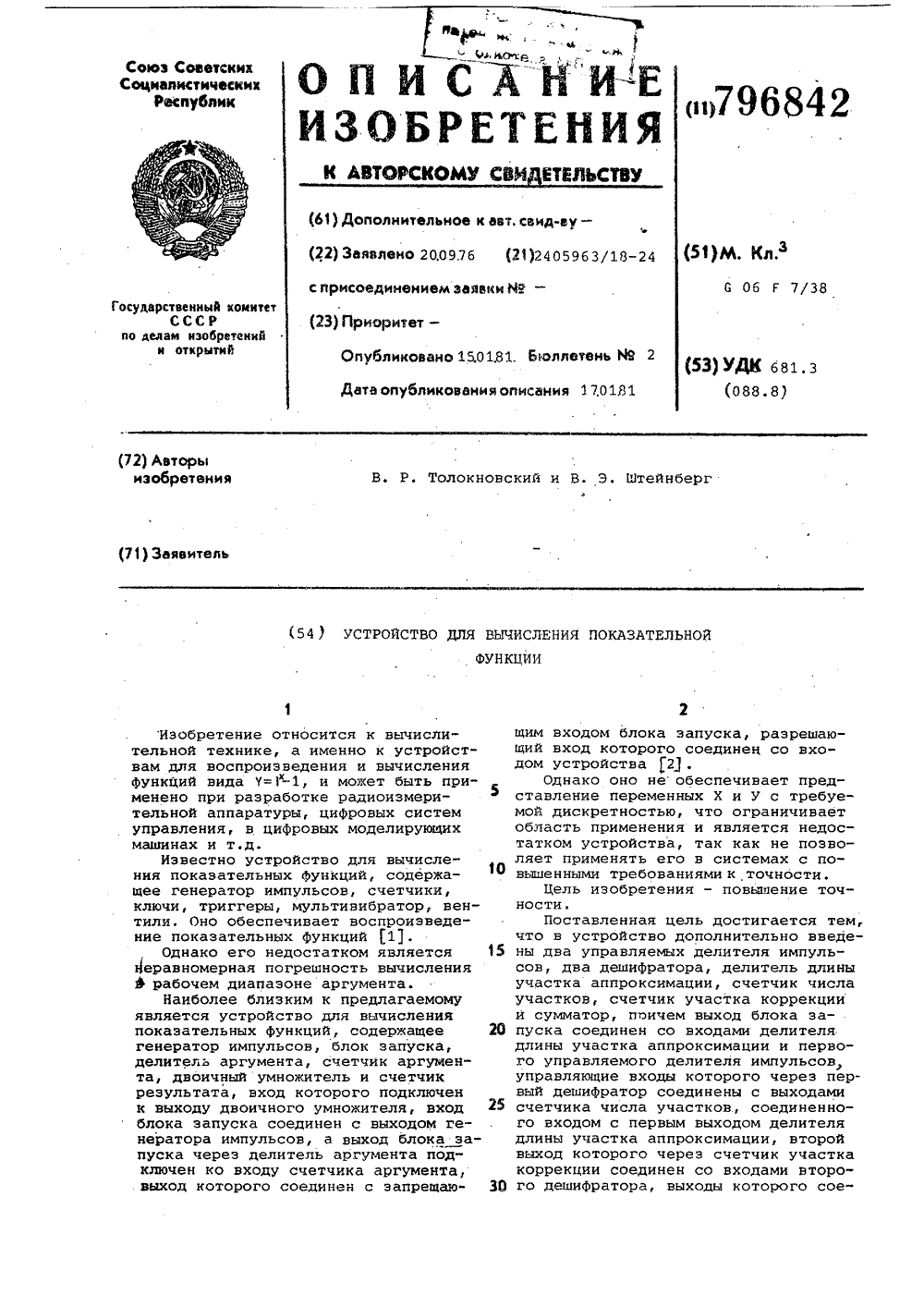

Номер патента: 796842

Опубликовано: 15.01.1981

Авторы: Толокновский, Штейнберг

МПК: G06F 7/38

Метки: вычисления, показательнойфункции

...характер, возрастает с номером участка.Для уменьшения погрешности аппроксимации участок аппроксимации делится на четыре равных участка коррекции. На первом и втором участках коррекции блок коррекции осуществляет вычитание импульсов из поступающей последовательности на вход двоичного умножителя 10, а на третьем и четвертом участках - добавление импульсов к импульсам, поступающим на вход двоичного умножителя 10. Расчеты показывают,что коррекция,осуществляемая с помощью кусочно- линейной функции с четырьмя участками аппроксимации, обеспечивает снижение погрешности вычисления приблизительно на порядок. Поскольку управление блоком коррекции осуществляется делителем 5 длины участка аппроксимации, тф блок коррекции обеспечивает...

Номер патента: 796843

Опубликовано: 15.01.1981

Авторы: Грудинина, Климович, Стеклова

МПК: G06F 7/38

Метки: возведения, квадратчисло-импульсных, кодов

...1 п-разрядного счетчика 2. После первого импульса и-разрядный счетчик 1 устанавливается в исходное состояние, а в п-разрядный счетчик 2 записывается квадрат единицы. После второго импульса в и- разрядный счетчик 1 записывается единица, а в п-разрядный счетчик 2 добавляется единица, в результате в нем записано число два. Задержанный 30 импульс с третьего выхода линии зацержки 3 поступает на вторые входы элементов И 5 группы. Информация с выхода первого триггера и-разрядного счетчика 1 переписывается во второй 35 разряд )п-разрядного счетчика 2 результата, Второй разряд 1 п-разрядного счетчика 2 устанавливается в исходное состояние, при этом вырабатывается импульс переноса, поступающий 4 О на вход управляющего триггера 7 с раз дельными...

Номер патента: 796844

Опубликовано: 15.01.1981

Авторы: Духнич, Кочкин, Митраков, Орлов

МПК: G06F 7/38

Метки: арифметическое

...14, четвертый, пятый, шестой, седьмой сумматоры-вычитатели 15,16,17 и 18, третий и четвертый коммутирующие блоки 19 и 20, четвертый и пятый входы устройства 21 и 22.При решении соотношений (2)и(3) и 1=1 работу устройства можнр описать алгоритмомветствующий оператору (, а на сумматоры-вычитатели 7 и 8 - по входу9 потенциал , соответствующий произведениюц. В соответствии с нимисумматоры-вычитатели настраиваютсяна выполнение итерации по алгоритму7). Потенциал, соответствующий и поступающий из устройства управления по входу 22, также поступает на управляющий вход сумматора-вычитателя13 и настраивает его. При сдвиге ин,формации Х с выхода регистра 1 поступает на сумматор-вычитатель 16 вкотором в соответствии сц, суммируется...

Номер патента: 796846

Опубликовано: 15.01.1981

Авторы: Акушский, Бурцев, Смолько

МПК: G06F 11/08

Метки: арифметических, всистеме, исправленияошибок, классов, обнаружения, операций, остаточных

...И 30,31,32, а третий, четвертый и пятый входы блока 18 соединены соответственно с третьими входами групп элементов И 31,32 и 30.Работа осуществляется следующим образом.На вход 2 устройства подается контролируемое число А = 4 л са ф.Ы(4., 4. 1+л, где с, - остаток числа А по модулю Р;РЛ Р 2 Р; Р 1, врабочие основания системы счисленйя:Р + л контрольное основание системы счисления, которое записывается на регистр 1. На вход первого блока модульной свертки 3 с первоо выхода регистра 1 подается число А = а(лФ.2,л,"к без остатка с( +л по контрольному осно-, ванию, с образованием на его выходе сигнала, соответствующего величине А ьХ А л 3. А ф".+Х й +.+Х К аойР, Ь+1 Л 1 2 йЛ ЛИ Н где 1(1 =Б ) = константы системы счисления.Остаток Сл...

Номер патента: 796847

Опубликовано: 15.01.1981

Авторы: Поваляев, Хуринов

МПК: G06F 11/10, H03M 13/51

Метки: коррекции, ошибокс, самоконтролем

...дешифратором ошибки, указывающим на ошибку в этом бите. Обнаружение дешифратором 7 ошибок четного числа активизированных синдромных битов указывает на некорректируемую ошибку.Параллельно с вышеописанной процедурой исправления одиночной ошибки выполняются следующие контрольные действия.После записи в регистр 5 синдромов селектор 2 информации подключает на вход генератора 3 и 4 информационные символы сообщения с кольцевым сдвигом на и/2 байтой (где добщее число информационных байтов), а селектор 1 кода Хэмминга подключает к генератору 4 синдромов код Хэмминга с кольцевым сдвигом на к/2 битов (где к - число контрольных битов кода Хэмминга) .Кодирование весового кода Хэмминга осуществляется таким образом, что при подаче на вход...

Номер патента: 796848

Опубликовано: 15.01.1981

Авторы: Амербаев, Бияшев, Карпухин, Нугманов

МПК: G06F 11/10

Метки: исправления, кодах, корректирующих, ошибокв

...с информационным, служит: 40совместно с последним для выявленияи исправления ошибок в соответствиис применяемым корректирующим кодом(например, обобщенным кодом Хэминга),т. е. между информациОнным и контрольным словами существует некотороесоответствие. Однако при циклическом сдвиге в информационном и контрольном словах в общем случае этосоответствие нарушается, т. е. кодовое слово, состоящее из информационного и контрольного слов, перестаетбыть кодовыМ и, следовательно, одиночная ошибка, возникшая в нем, может быть неисправлена.55Изобретение позволяет путем формирования особым образом контрольных разрядов (контрольного слова) при циклическом сдвиге на любое число разрядов обеспечить соответствие между информационными и контрольными...
