Номер патента: 1800317

Опубликовано: 07.03.1993

Авторы: Коломиец, Пункевич

МПК: G01N 15/02

Метки: взвешенных, дисперсности, частиц

...Д о - р в Яп в т, где р = - , Именно этот угол и является углом рассеяния. Итак,рассеянный частицами под углом ф свет подают на фотоприемник непрерывно, Селектор 8пропускает на блок обработки 9 сигнал с фотоприемника 7 лишь в заданные моменты времени1, Р о - 9т= - агсзп - ,где ф - выбрананые заранее требуемые углы рассеяния. Блокобработки 9 регистрирует сигналы с фотоприемника 7 и по известным соотношениям, решаяобратную задачу, определяет дисперсность частиц - функцию распределения частиц по размерам,Известно, что с увеличением угла рассеяния количество рассеянного света уменьшается (имеется в виду среднее значение, усредненное по осцилляциям индикатрисы рассеяния), и чем крупнее частицы по сравнению с длиной волны, тем заметнее это...

Номер патента: 1788574

Опубликовано: 15.01.1993

Авторы: Белова, Данилов, Лобанов, Пункевич

МПК: H03K 3/64

Метки: генератор, импульсов, последовательности

...входом ВС-цепи 19, второй вход ко 178857450 55 опорного генератора),ВС-цепь 19 представляет собой последовательно соединенные резистор В = 100Ом и конденсатор С 50 пФ,Линия 20 задержки может быть выполнена в виде коаксиального кабеля с погонным временем задержки 4 нс/м.Цифроаналоговый преобразователь 5может быть выполнен на микросхеме К 572ПА 1 по схеме включения см. Б.Г.Федорков,В,А,Телец, В.П.Дегтяренко "Микроэлектронные цифроаналоговые и аналого-цифровые преобразователи" стр.47, рис, 19 а.Генератор последовательности импульсов работает следующим образом,По сигналу "Запуск", поступающему попервой входной шине 13 на первый входтриггера 1, возникают импульсы опорнойчастоты в цепи образованной первым элементом И 2 и блоком 3...

Номер патента: 1758611

Опубликовано: 30.08.1992

Авторы: Данилов, Лобанов, Пункевич

МПК: G01R 31/318

Метки: больших, интегральных, схем, функционального

...быть примерноравным половине длительности периодаопорной частоты, а значение максимальной задержки строб-импульсов навыходе блока 4 синхронизации должнобыть меньше на значение периода опорной частоты по сравнению с длительностью такта контроля. Блоки 8 и 9 памяти осуществляют временную привязку информации, поступающей с аналоговых компараторов 2 и 3, к строб-импульсу со сдвигом на три такта контроля. С целью обеспечения нормальной работы устройства следует учитывать это обстоятельство при составлении тестовой таблицы контроля, т.е, ожидаемая эталонная информация должна записываться в блок.5 тестовых воздействий со сдвигом на три такта, Информация с выходов 0-триггеров 12-15 поступает на входы решающего блока 17, который в случае либо...

Номер патента: 1718911

Опубликовано: 15.03.1992

Авторы: Козляков, Мещерская, Пункевич

МПК: A61F 5/58

Метки: заикающихся, исправления, речи

...прижимного ролика 14 по специальным направляющим 15таким образом, что последовательно проходит через стирающую и записывающую головки 2 и 4 (фиг.2).Генератор 11 белого шума и усилитель8 воспроизведения имеют независимые регуляторы громкости. Они расположенывнутри магнитофона. При этом независимость регулирования громкости создает дополнительные возможности поформированию индивидуального типа речи.Устройство используют следующим образом,Пациента сажают перед микрофоном.подключенным к магнитофону. Затем включают магнитофон в сеть электропитания ивставляют в кассетный отсек дополнительный съемный блок, Пациент надевает наушники, включает режим "Запись"магнитофона и рукояткой "Уровень шума"10 15 20 30 При использовании предлагаемого...

Номер патента: 1674019

Опубликовано: 30.08.1991

Авторы: Запольский, Лобанов, Пункевич

МПК: G01R 31/317

Метки: интегральных, схем, цифровых

...триггер 19 переключается два раза за такт, что соответствует режиму "Длительность импульса меньше такта". Уровни "0" на третьем и четвертом выходах приемного регистра 3 запрещают 15 прохождение этих импульсов, триггер 19находится в предыдущем состоянии, а элемент И 17 переводит амплитудный формирователь 7 в третье состояние, характеризующееся высоким импендансом, и 20 клемма 14 может служить выходом контролируемой ЦИС.Сигнал с выхода ЦИС поступает черезклемму 14 на сигнальный вход амплитудного формирователя, на второй вход которо го подается опорное напряжение с шины12. Результат сравнения запоминается на выходе логического компаратора 6 на время, определяемое длительностью строб-импульса. За это время на логиче ском компараторе 4...

Номер патента: 1674017

Опубликовано: 30.08.1991

Авторы: Данилов, Лобанов, Пункевич

МПК: G01R 31/317

Метки: динамических, интегральных, параметров, схем, функционирования, цифровых

...информация, а на выходе триггера 6 сигнал "Разрешения контроля",С приходом на синхронизирующий вход регистра 15 памяти задержанного элемента 7 задержки строб-импульса информация с входов регистра 15 памяти переписывается на его выходы. Указанная информация поступает на входы решающего блока 16. Если контролируемая информация по своим логическим уровням соответствует заданным значениям "0" или "1", а также соответствует ожидаемому местонахождению, фиксируемому строб-импульсом, то на выходе решающего блока 16, а следовательно, и на выходе 12 устройства сигнал отсутствует. Это означает, что контролируемая цифровая микросхема функционирует правильно. В противном случае на выходе 12 устройства формируется сигнал несоответствия выходной...

Номер патента: 1629969

Опубликовано: 23.02.1991

Авторы: Добровинская, Пункевич

МПК: H03K 3/64

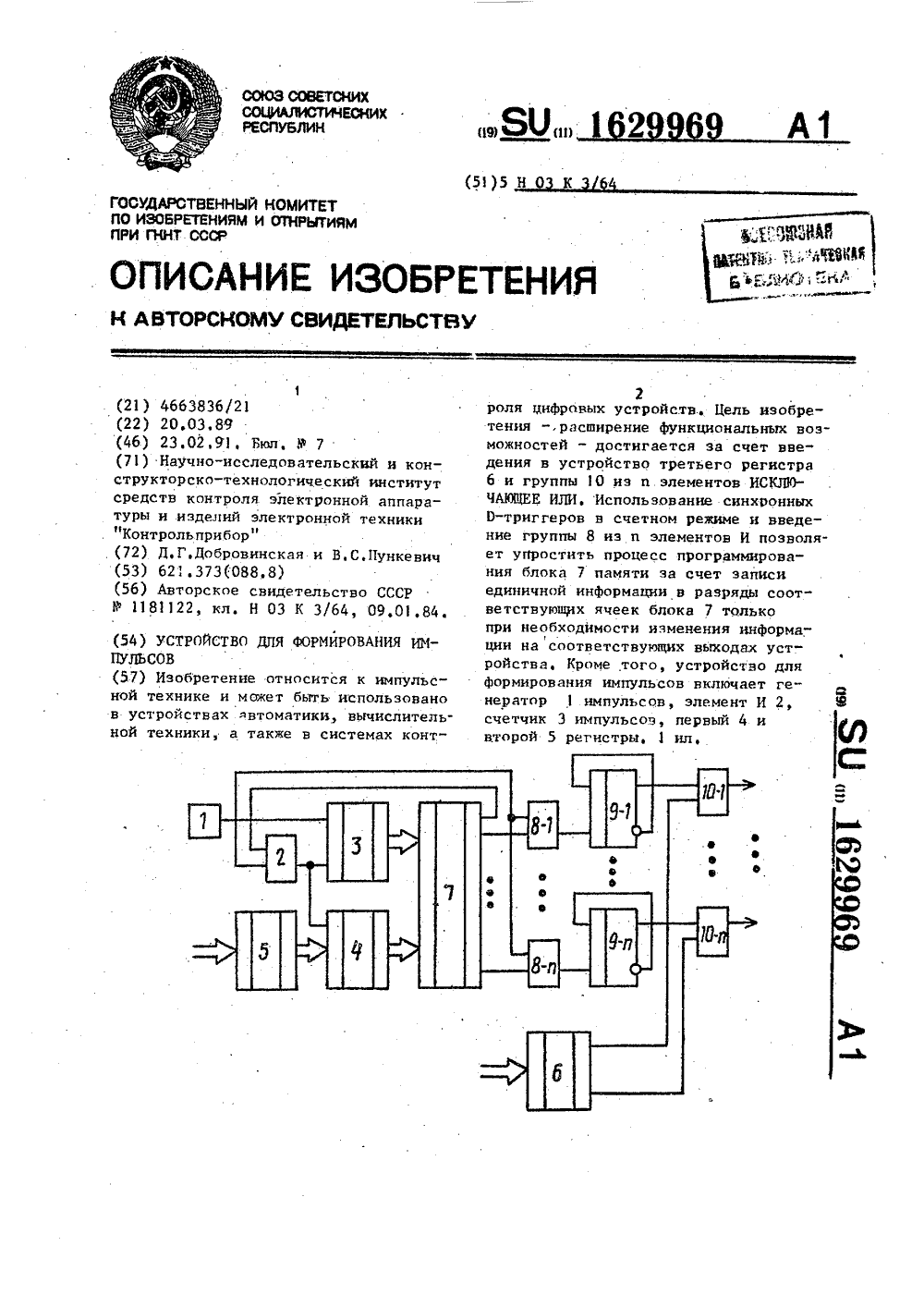

Метки: импульсов, формирования

...элемент И 2, подтвердит нулевое состояние счетчика 3 импульсов и занесет в первый регистр 4 информацию о выбранном номере последовательности из второго регистра 5. При этом на первом выходе блоха 7 памяти появляется нулевой потенциал, запрещающий прохождение импульсов рез элемент И 2 и разрешающий работу счетчика 3 импульсов по тактовому входу. В результате на младшей части адресных входов блока 7 памяти происходит последовательная смена адресов, начиная с нулевого, Вследствие этого из массива, номер которого был записан в первый регистр 4, происходит считывание информации, которая синхронно с импульсамигенератора 1 поступает на тактовые входы синхронных триггеров 9 через элементы И из группы 8 элементов И. Учитывая, что изменение...

Номер патента: 1580378

Опубликовано: 23.07.1990

Авторы: Данилов, Добровинская, Пункевич, Федонин

МПК: G06F 13/00

Метки: внешнего, магистралью, сопряжения, устройства

...выходов регистра 1 адреса, по адресу, установленному на регистре-указателе 10 адресаВ случае, если состояние (ш+1) разрядов регистра 1 адреса соответствует "0", то по сигналу на втором дополнительном выходе дешифратора 8 команд происходит чтение содержимого регистра-указателя 10 адреса - на шинах 17, выставляется содержимое регистра-указателя 10 адреса. Формула изобретения Устройство для сопряжения внешнего устройства с магистралью, содержащее регистр адреса, три одновибратора, два триггера, счетчик и комнаратор адреса, причем информационные входы регистра адреса являются входами устройства для под" ключения к шине данных магистрали, вход первого одновибратора является входом устройства для подключения к шине "Конец передачи"...

Номер патента: 1430915

Опубликовано: 15.10.1988

Авторы: Данилов, Лобанов, Пункевич

МПК: G01R 31/3181

Метки: интегральных, схем, функционального, цифровых

...9задержки - на микросхемах серии 500(например 500 ЛП 116), элемент И-НЕ 26 -на микросхеме 500 ЛМ 105.Устройство при контроле ИС по одному выводу работает следующим образом.На входную клемму 14 устройства поступает выходной сигнал с испытуемойИС с заданной частотой контроля(фиг,2 а). В блоке 1 аналоговых компараторов выходные сигналы ИС сравниваются с уровнями "1" и "0", задаваемыми источниками 19 и 20 опорных напряжений. На входную клемму 16 и,следовательно, на первый вход триггера21 поступает сигнал эталонной информа 1430915ции (фиг. 2 б), на входную клемму 17 (первый вход триггера 22) постоянно поступает сигнал разрешения контроля, разрешающий работу выходного тригге 5 ра 6. По достижении контролируемым сигналом уровня "0" (фиг.2 а,...

Номер патента: 1410042

Опубликовано: 15.07.1988

Авторы: Белова, Данилов, Пункевич, Сорокин

МПК: G06F 13/10

Метки: абонентами, сопряжения, эвм

...в себе информацию,предназначенную для записи в выбранный прибор. При выдаче (п + 1)-байтавырабатывается сигнал записи (ЗП) на п+1-выходе дешифратора 8, Ло окончанию сигнала Окончание режима одновибратор 4 формирует импульс, который поступает на вход сброса счетчика 6 для приведения его в исходное состояние, На этом заканчивается цикл выдачи в заданный ПП .одного байта данных.В режиме приема данных от прибора устройство работает по процедуре параллельного опроса и вырабатывает сигнал на втором выходе синхронизации. После процесса формирования соответствующего адреса элемент И 3 выдает сигнал, который поступает на первый и второй входы стробирования дешифратора 8, на выходе которого вырабатывается сигнах чтения для сообщения выбранному...

Номер патента: 1337838

Опубликовано: 15.09.1987

Авторы: Данилов, Лобанов, Пункевич

МПК: G01R 31/3181

Метки: интегральных, схем, функционального, цифровых

...частотой контроля (фиг, 2 а), В блоке 1 . аналоговых компараторон происходит сравнение выходных сигналов микросхемь 1 с логическими уровнями 1 и 0 з ада н аемыми источниками 1 9 и 2 О опорных напряжений , Н а управляющий вход 1 6 и , следов атель но , н а первый вход триггера 7 поступает сигнал эталонной и цфо рма цни ( фи г, 2 г ) , ц а управляющий вход 1 7 постоянно поступает сигнал разрешения контроля , упр анляюший р а- ботой выходного триггера 6 , Н а управляющийй вход 2 3 подается сигнал уп р анле ния работой второго комму т а т ор а 2 2 , Этот сигнал управляет р аб о т ой второг о блока к омму т а тор а 2 2 таким о б р аз ом , что ц а е г о выход проходит строб- импульс либо непосредственно с входной клеммы 1 5 ( Фиг . 2 д ,...

Номер патента: 1193608

Опубликовано: 23.11.1985

Авторы: Добровинская, Пункевич

МПК: G01R 31/3177

Метки: больших, интегральных, схем

...триггера 19, второй вход ключа 25. соединен с выходом генератора 24 тока, а выход - с соответствующей клеммой, для подключения вьгвода объекта контроля 7.Поскольку современные БИС имеют двунаправленные выводы, число каналов блока контроля равно числу выводов контролируемой БИС,Устройство контроля БИС работает в двух режимах: контроль наличия контактирования на всех выводах и собственно контроль схемы.Современная технология изготовления БИС обеспечивает наличие полупроводникового перехода между любым из выводов БИС и общей шиной, смещенного в обратном направлении.Наличие этого перехода классифицируется устройством как наличие контактирования, а обрыв или объединение собщей шиной классифицируется какотсутствие контакта по...

Номер патента: 1005063

Опубликовано: 15.03.1983

Авторы: Добровинская, Мельников, Пункевич

МПК: G06F 11/26

Метки: устройств, электронных

...ЦВМ 1 передает в блок 3 эталонный набор кода, соответствующий ответным сигналам контролируемого объекта, По окончании пере" ходных процессов в контролируемом объекте Цвм 1 по шине 11 запускает тактовый генератор 5, который начинает вырабатывать последовательность тактовых импульсов, после чего ЦВМ 1 освобождается от контроля данного объекта и может быть использована для контроля других электронных, устройствТактовые импульсы поступают на распределитель б. Первый тактовый импульс поступает на управляющий (третий) вход блока 3 .сравнения, второй вход которого соединен с выходами контролируемого объекта, подключенного к входу системы. Первый тактовый импульс разрешает сравнение сигналов контролируемого объекта с эталоном. В результате...

Номер патента: 892364

Опубликовано: 23.12.1981

Авторы: Карташов, Кузнецов, Пункевич

МПК: G01R 31/3177

Метки: логических, схем

...элемента И-НЕ 10от щупа 13.РаботоспособностЬ устройства обеспечивается только при условии, когдадлительность короткого импульса навыходе элемента И 8 меньше, чем времясрабатывания элементов 2 и 9 (или10). При нарушении этого условиявместо одного короткого импульса на ф щуп 13 поступает пачка импульсов.Таким образом, введение элементаИ 9 и дополнительных связей позволяет исключить из устройства, посравнению с известным одну цепь пос ледовательно соединенных инверторови повысить его надежность за счетсокращения числа элементов. Формула изобретения ческих схем, содержащее первый вентильный элемент, элемент отрицанияравнозначности, первый вход которого соединен со щупом, другой входс выходом Д-триггера, а первый выход - со входом...

Номер патента: 738123

Опубликовано: 30.05.1980

Авторы: Прошин, Пункевич, Токарев

МПК: H03K 4/28, H03K 4/50

Метки: генератор, образного, транзисторный

...резистора, полупроводникового дио- . да и источника напряжения смещения, о т л ич а ю щ и й с я тем, что, с целью расширения частотного диапазона работыв него вкеден змиттерный повторитель, подключенный к выходу интегрирующей цепи, причем между эмитте м3 738123 аподключенный эмиттером к эмиттеру транзистора ны напряжения на выходе Усилителя диод 9эмиттерного повторителя, коллектором - через эакрьвается, а цепь изэлементов 5 и 6 поддополнительный коммутирующий диод к катодудиода шунтирующей цепи, а базой - к делителюнапряжения источника питания отрицательнойвремязадающем конденсаторе 2. Таким обраНа фиг. 1 приведена принпипиальная элект- зом, на цепочку из элементов 5 и 6 дейст.рическая схема предлагаемого транзисторного вует...

Номер патента: 705696

Опубликовано: 25.12.1979

Авторы: Пункевич, Токарев

МПК: H04N 3/16

Метки: луча, отклонения, электронного

...рав. я ную размаху напряжения на активном сопротивлении отклоняющих катушек во время пря.мого хода.,Это значит, что искусственного при.Фращения выброса напряжения на величину Е 1 +1 Е 2, которая больше величины размаха пилообразного напряжения на активном сопротивленииотклоняющих катушек, достаточно для того,чтобы скомпенсировать потери энергии в коле.бательной системе.20 3рует положительный и отрицательный полупериоды пилообразного тока. Во время обратного хода верхний транзистор выходного каскада 2 запирается, нижний транзистор открывается, к отклоняющим катушкам 1 подключается конденсатор 4, и в образующейся колебательной системе начинается колебательный процесс, связанный с перекачкой энергии, запасенной к концу прямого хода в...

Номер патента: 644047

Опубликовано: 25.01.1979

Автор: Пункевич

МПК: H04N 3/16

Метки: отклонения, электромагнитного

...4, подключенный одним выводом к выходу выходного каскада 1, а другим-к отклоняющей катушке 5 и к цепочке, соетоищей из дополнительного диода 6 и дополнительной катушки индуктивности 7. Вторые концы отклоняющей катушки 5 и катушки индукгивности 7 подключены к общей шине питании. Полярность включении диода 6 выбираетси так, чтобы через катушку индуктивности 7 ток проходил во время второй половины прямого хода развертки. Пвухтакгный выходной каскад 1 содержит источник тока 8, соединенный одним выводом с коллектором транзистора 9 динамической нагрузки, а другим - с базой этого транзистора и точкой соединения диода 1 О и коллектора транзистора 11. Второй вывод диода 10 соединен с эмиттером транзистора 9.Устройство работает следующим...

Номер патента: 511730

Опубликовано: 25.04.1976

Авторы: Камышенцев, Прошин, Пункевич

МПК: H04N 3/16

Метки: импульскный, усилитель

...малого вр мени обратного хода развертки и малого времени нарастания тока в катушке индук тивности отклоняющей системы, что приводит к значительным искажениям,Целью изобретения является уменьшение искажений.Для этого коллектор транзистора динами ческой нагрузки через диод подключен к дополнительному источнику питания, а через конденсатор - к обшей шине. приведена структурно-ирииктрическая схема усилителя.511 730 ИНИИПИ Звквз 1318/1354 Тираж 864 Подписное Фипиап ППП фПатент", г. Ужгород, уп. Проектная, 4 Усилитель работает следующим образом.Входной сигнал поступает на предварительный каскад 1 усиления, который усиливает разность напряжений между входным сигналом и напряжением обратной связи, снимаемым с резистора 13. Усиленная...

Номер патента: 464869

Опубликовано: 25.03.1975

Авторы: Медведев, Пункевич, Степанов

МПК: G01R 27/22

Метки: среды, электропроводности

...позволяет измерять более низкие величины элсктропроводностц.Для расширения динамического диапазонана измерения несинусоидальный сигнал задающего генератора, разлагаемый на ряд гармоник, подают в измерительный контур и определяют изменение частоты для гармоники, выделенной из ряда, соответствующей величине проводимости среды.На чертеже изображена блок-схема устройства для реализации предлагаемого способа.Задающий генератор 1, включающий в себя измерительный контур 2 (используется как индуктивность), вырабатывает сигнал несцнусоцдальной формы, разлагаемый на ряд гармоник. Он поступает в супергетеродцнный приемник 3, настроенный на соответ ствующую измеряемой величине проводпм,- стц гармонику. Прц внесении измеряемо.1 среды в,контур 2...

Номер патента: 247632

Опубликовано: 01.01.1969

Авторы: Козлов, Львов, Пункевич

МПК: G06G 7/186

Метки: интегрирующее, моделирования, отвердевания, плавления, скрьтой, теплоты

...при переходе напряжения вузловой точке электромодели через О вольт выходное напряжение усилителя изменяется в пределах Л У,. При этом к узловой точке подключается емкость обратной связи. Перезгряд емкости производится током, втекающим в узловую точку модели или вытекающим из нее, причем величина электр ческого заряда, полученного конденсатором 13, равна Л У, Х ;( С. Напряжение в узловой точке во время заряда конденсатора практически не изменяет а ся вследствие достаточно большого коэффициента усиления усилителя, Потребление тока без изменения напряжения прп его переходе через нулевой уровень эквивалентен поглощению теплоты при расплавлении тела.15Вне границы фазового перехода конденсатор обратной связи отсоединен от узловой точки, а...
