H04B 17/00 — Контроль; испытание

Номер патента: 284071

Опубликовано: 01.01.1970

Автор: Чыженко

МПК: H04B 17/00

Метки: имитатор, многолучевого, радиоканала

...полосовой фильтр 10, сумматор 11,Имитатор содержит магнитострикционную линию задержки с одним входным (прямым) преобразователем и несколькими расположенными вдоль звукопровода выходными (обратными) преобразователями, которые подключены к одному входу перемножителя, а к его второму входу подключен четырехфазный квадратурный модулятор. Входы последнего подключены через. регуляторы уровней к источнику случайных напряжений и источнику постоянных напряжений, а также к генератору сдвинутых по фазе на 90 (квадратурных) несущих. Выход перемножителя через полосовой фильтр подключен к сумматору.Исследуемый сигнал подается на входной преобразователь линии задержки и снимается после распространения вдоль звукопровода с выходного преобразователя....

Номер патента: 298078

Опубликовано: 01.01.1971

Авторы: Бондаренко, Туманович, Ушаков, Чернобыльский

МПК: H03M 7/28, H04B 17/00

Метки: имитатор, помех

...возникающим на выходе фильтра 2 при воздействии на последний коротких прямоугольных импульсов. Это напря. жение описывается выражениемз 1 п Лй -У= 2 ЛР А, соз в,1, (1)Ьй -ггде ЬР - полоса пропускания фильтра;А 1= Ут - площадь импульса;У - его амплитуда;1т( длительность;2 ЬРЛй=2 пЛР;во - средняя круговая частотанастройки фильтра;1 - время, прошедшее с моментавозникновения помехи.Из приведенного выражения (1) видно, что амплитуда импульсной помехи на выходе полосового фильтра 2 0,.= 2 ЛРУт прямо пропорциональна длительности воздействующегО на его вход импульса фиксированной амплитуды при условии выполнения неравенства12 ЛРВ связи с этим для имитации импульсных помех можно использовать тот же формирователь импульсов случайной...

Номер патента: 403086

Опубликовано: 01.01.1973

МПК: H04B 17/00

Метки: 403086

...устройства пд выкодныкзо шинах ДШ 100 3 появляются импульсы дли- тельностью 1где -.,- --- длительность элементарной В посылки текста.Частота следования импульсов па выходе делителя 2 на 4 равна текстовой частоте следования информационных,посылок текстаНа выходе ДШп 5 отрицателыпый импульс появляется в момент возникновения импульса первой серии на ши)де ДШ 100 3 и заканчивается в момент появления импульса второй серии па той же шине, Длительность его равняется то. Одновременно возникает импульс на выходе ДШп 5.Совпадение импульсов с ш)ины ДШ 100 3 и импульсов с шин ДШп 5 создает серию импульсов, соответствующих неискаженной тактовой частоте, Моменты пересечения передних фронтов этих импульсов временной оси можно принять за...

Номер патента: 420960

Опубликовано: 25.03.1974

Авторы: Изобретени, Колесников, Фанзулнн

МПК: H04B 17/00

Метки: радиомаяка

...с целью повьц30 ция методики ко Изобретение относится к радионавигации и радиолокации и может найти применение для контроля работы тракта радиомаяка (ретранслятора), содержащего передатчик, приемник, шифратор и дешифратор.Известные способы контроля, заключающиеся в подаче контрольного сигнала на радиомаяк и регистрации прохождения его через тракт радиомаяка, характеризуются недостаточно высокой точностью и большой сложностью,В предлагаемом способе контроля радиомаяка повышение точности и упрощение ме-. тодики контроля импульсным контрольным сигналом достигается за счет коцтроля шифратора и передатчика импульсным цапряжением, а приемника и дешифратора - выходным преобразованным напряжением передатчика.На чертеже представлена блок-схема,...

Номер патента: 440796

Опубликовано: 25.08.1974

Авторы: Завалишина, Завражнов, Чугаев

МПК: H04B 17/00

Метки: индикатор, нагрузкой, передатчика, согласования

...и 8: чем она больше, тем быстрее наступает ограничение и тем ниже при постоянном сопротивлении резистора 8 величина Уо. Индикатор остается работоспособным и в случае, когда меняется не только величина, но и характер нагрузки. Так, при комплексном нагрузочном сопротивлении между напряжениями Гр, и Гр, возникает фазовый сдвиг, величина которого зависит от соотношения активной и реактивной составляющих нагрузки,При наличии такого сдвига, естественно, меняется суммарное напряжение Од, +Ур а это приводит к изменению сигнала на эмиттерном переходе транзистора, и следовательно, к отклонению уровня выходного напряжения индикатора У, т. е. наличие реактивной нагрузки в конечном итоге равносильно рассмотренному выше нарушению бал 5 10 15 20 25 30...

Номер патента: 568173

Опубликовано: 05.08.1977

Авторы: Алешин, Дмитриев

МПК: H04B 17/00

Метки: аналоговых, последовательности, сигналов, чередования

...5 щим импульсом фсбрссф 8 триггер.2 перебрасывается в единичное состояние, при этом с блока 1 формирования сигнаш ошибки, снимается запирающее нулевое напряжение триггера 2 еПри поступлении на входы 10 устройства последовательности аналоговых. сигналов ожрываетсзр соответствующий приходящему сигналу первый элемент И ба второй эле 5 мент И 8 блока 4 обработки аналогового сиг папа. Через первый элемент, И 6 выход первого элемента НЕ подключается ко входу второго элемента НЕ, который меняет свое состояние. на единичное. При этом первый элемент И 6 последующего блока 4 обработки аналогового сигнала меняет свое состояние на нулевое. Таким образом производич ся последовательное изменение состояний бликса обработки аналогового сигнала притю 35...

Номер патента: 598256

Опубликовано: 15.03.1978

Авторы: Алмазов-Долженко, Швецов

МПК: H04B 17/00

Метки: импульсных, сигналов, шумовых

...И 1 у=ма 1, вход видеоусипитепя 16 соединен свыходом детектора 7, а выход Ключевогодемодулятора 15 подключен к. Входу у.-и;1 игели 8 частоты модупяп,ии.УстрОЙство работает спеду 1 ошим обре=Маломощный шумовой си 1 яап от генератора 1 шума поступает на .первый входнизкочастотного модупятаоа 2 где попа:г,. -гается низкОчастотной МО" пяциц. бп 11 з.:,О 11ПО фсрМЕ К МЕаядру даПЕЕ 11 рЕОбваЗТЕТ.смесителе 4. В промежуточну 1 о частотупопадает в усипитепь проме;кточ 11;л. -.,;.гты 6 и детектируется детектооом 7Благодаря действию 11 п 1 оче"=." . -,тора 15, работаюшего сиях.,г,тором шума, поспедовате 11 ь 1.ос.,.:;, ;:,:"г;,:.МЕННЫХ ИМПУПЬСОВ ЯЯ ВЬ 1 ХОДЕ .;Е;ЕЕ",О .;.; lвосстанавливается в сплошной и;.л:.т.,: ький к прямоугольному, и яа...

Номер патента: 605323

Опубликовано: 30.04.1978

Автор: Галкин

МПК: H04B 17/00

Метки: дискретных, искажений, радиоканалах, сигналов

...элемента И9, выход которого подклочсн к Входу индикатора 12 качания сигнала.Устройство работает следующим образом.Знакоперемсны ьходного сигнала с Выходавыдслителя 1 поступают на селектор 5, который пропускает знакопсремсны лишь техПОСЫЛОК, ДЛ 1 ПЕЛЬНОСТЬ КОТОРЫХ ОТКЛОНСТС 51от номинальной иТНО нс более чем на +-Л,где и - кратность посылки, а значение Ь выбирается в пределах 0,05 - 0,08) Т,.Отфильтрованные от помех знакопсрсмс.пы с выхода селектора 5 поступают:а бло3 фазирования, который онрсдслясг и ыдасопорную фазу сигнала. Опорные сигналы свыхода блока 3 фазпроваш,я посгупа:От аВходы блока - формирОВанпя и на Входы д)полнитслыых блоков 6 ц 7 рормированпя,Кроме того, па один пз ьходов блока 2 формпрОВапия поступ 210 Г зпакопсрсм."ы...

Номер патента: 640431

Опубликовано: 30.12.1978

Авторы: Гринев, Сошников

МПК: H04B 17/00

Метки: каналов, побочных, радиоприемниках, чувсвительности

...далее с уровнем опорного сигнала уо, вырабатываемым формирователем 5 опорного сигнала, Блок 1 управления осуществляетплавное изменение частоты генератора 2сигналов в контролируемом диапазоне частот " - 1. При этом могут иметь местоследующие результаты контроля.Случай неисправности контролируемогорадиоприемника,В этом случае на выходе амплитудногокомпаратора 4 разностный сигнал Лу=у - уобудет отрицательным (Лу(0) в контролируемом диапазоне частот " - 1 и формирователь 7 импульса запуска окажется запертым, С его выхода на первый бинарныйтриггер 8 не поступит ни одного импульса.Оба бинарных триггера будут находитьсяв исходном состоянии 1.При этом три выхода дешифратора 10находятся в следующих состояниях: У,ФО,У,= УЗ=О. В конце...

Номер патента: 641666

Опубликовано: 05.01.1979

Авторы: Гольдин, Иоффе, Кошелев, Сульг, Фурлендер

МПК: H04B 17/00

Метки: вещания, каналов, параметров

...сигналов сигналы, пройдя через блокфильтров, разделяются по двум каналам - измерительному и опорному. Сигналы измерительных частот проходят по измерительному каналу, состоящему из первого аттецюатора 8, первого усилителя 9 и первого детектораО, и поступают на логарифмический преобра. зовдтель 11.Устройство для измереая параметров каналов вещания рдботает следующим образом,По сигналам управления с блока 2 управления от блока 1 генераторов служебных сигналов и сигналов измерительных частот и генератора 3 опорного .сгнала на выходы сумматора 3 по заданной программе поступает серия служебных сигналов, сигналов измерительных и опорных частот, Сигналы опорных частот подаются одновременно с сигналами измерительных частот при измерении...

Номер патента: 663118

Опубликовано: 15.05.1979

Авторы: Дятлов, Зикий

МПК: G01R 31/28, H04B 17/00

Метки: главных, каналов, радиоприемных, устройств

...потери, обусловленные неполной корреляцией стимулирующего сигнала,Эффект накопления стимулирующего сигнала в блоке 8 памяти оценивается в многоканальном пороговом блоке 17 путем срав нения накопленных сигналов с порогами. При превышении порога в одном или нескольких каналах порогового блока 17 в соответствии с требуемыми характеристиками качества контроля на генератор 18 линейно-ступенчатого напряжения подается команда на запуск. При этом независимо от номеров каналов блока 8 памяти, вызвавших срабатывание порогового блока 17, генератор 18 линейно-ступенчатого напряжения последовательно подключает к блоку 1 О регистрации каналы выходного коммутатора 9 от первого до п-ого.Остальные блоки в первом режиме не работают,Во втором...

Номер патента: 687608

Опубликовано: 25.09.1979

Автор: Шевчук

МПК: H04B 17/00

Метки: сигналов

...сигналов 20 содержит манипулятор 1 сигнала, блок 2управления, преобразователь 3 вида сигнала, индикатор 4, блок 5 выбора коэффициентов, состояший из п датчиков 6коэффициентов, коммутатора 7 и умножи687608 Составитель ВЛякншевРедактор Л Гребенниковв Текред Л. Алферова Корректор Н. Стец Заказ 5746/53 Тираж 775 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж, Раушская набд. 4/5Филиал ППП фПатэнтф, г. Ужгород, ул. Проектная 4 толя й, сумматор 9, соединительную линию 10.Предлагаемое устройство для измерения сигналов работает следующим образом.Измеряемый сигнал поступает на вход манипулятора 1 сигнала, на выходе которого по сигналам с блока 2 управления появляется либо измеряемый, либо...

Номер патента: 687609

Опубликовано: 25.09.1979

Авторы: Байтурсунов, Фрумкин

МПК: H04B 17/00

Метки: амплитудночастотных, приборов, радиоизмерительных, характеристик, широкополосных

...еньт для Для Хш иоиэмнера я нала, вве ким енера и зонд, при этом налов подключен к редачи, с выхода а радиоизмерительход зонда располоередачи на рсстояотр вых бразуеной н змерения.этого в устройсирокополосных роров, содержащее гетдикатор входного сзок линии передачид генератора сигду отрезка линии перой сигнал подан нприбор, при этом вв отрезке линии и АМПИИТУДНСЧА СТОТНЫХ ОСНЫХ РАДИОИЗМЕРИТЕИЬНЫХНапряжение, развиваемое направленным апериодическим зондом 4 отрезке 3 линии передачи , будет пропорционально сумме падающей и отраженной волн напряжения, действуюгпих в сечении, в. котором установлен зонд 4, а также во всех сечениях линии 3, отстоящих от сечения зонда 4 на расстоянии, равном И Л /2, где Ъгг - длина волны в отрезке 3 линии...

Номер патента: 692101

Опубликовано: 15.10.1979

Авторы: Кобылкин, Латышев, Новиков, Сельский

МПК: H04B 17/00

Метки: измеритель, параметров, пачки, радиоимпульсов

...ИИПИ Государственногопо делам изобретений 1 13035, Москва, Ж - 35, Ра лиал П П П к Патент, г. Ужг ком ите и откр ская н од, ул,ном состоянии на выходе триггера 4 отсутствует сигнал разрешения; и квантующие импульсы генератора 1 не проходят через запертый временной селектор 2. Первый пришедший импульс с формирователя 7, образованный переходом через нуль входного сигнала, устанавливает блок 3 пересчета в нулевое состояние, а триггер 4 - в положение,при котором временной селектор 2 начинает-:пропускать квантующие импульсы генератора 1. Коэффициент пересчета М блоков 3и 5 выбирается исходя из известного максимального периода т несущей частоты радиоимпульса и определяется выражениемМ ",тогде г - период следования импульсов генератора...

Номер патента: 693541

Опубликовано: 25.10.1979

Авторы: Георгиевский, Елагин

МПК: H04B 17/00

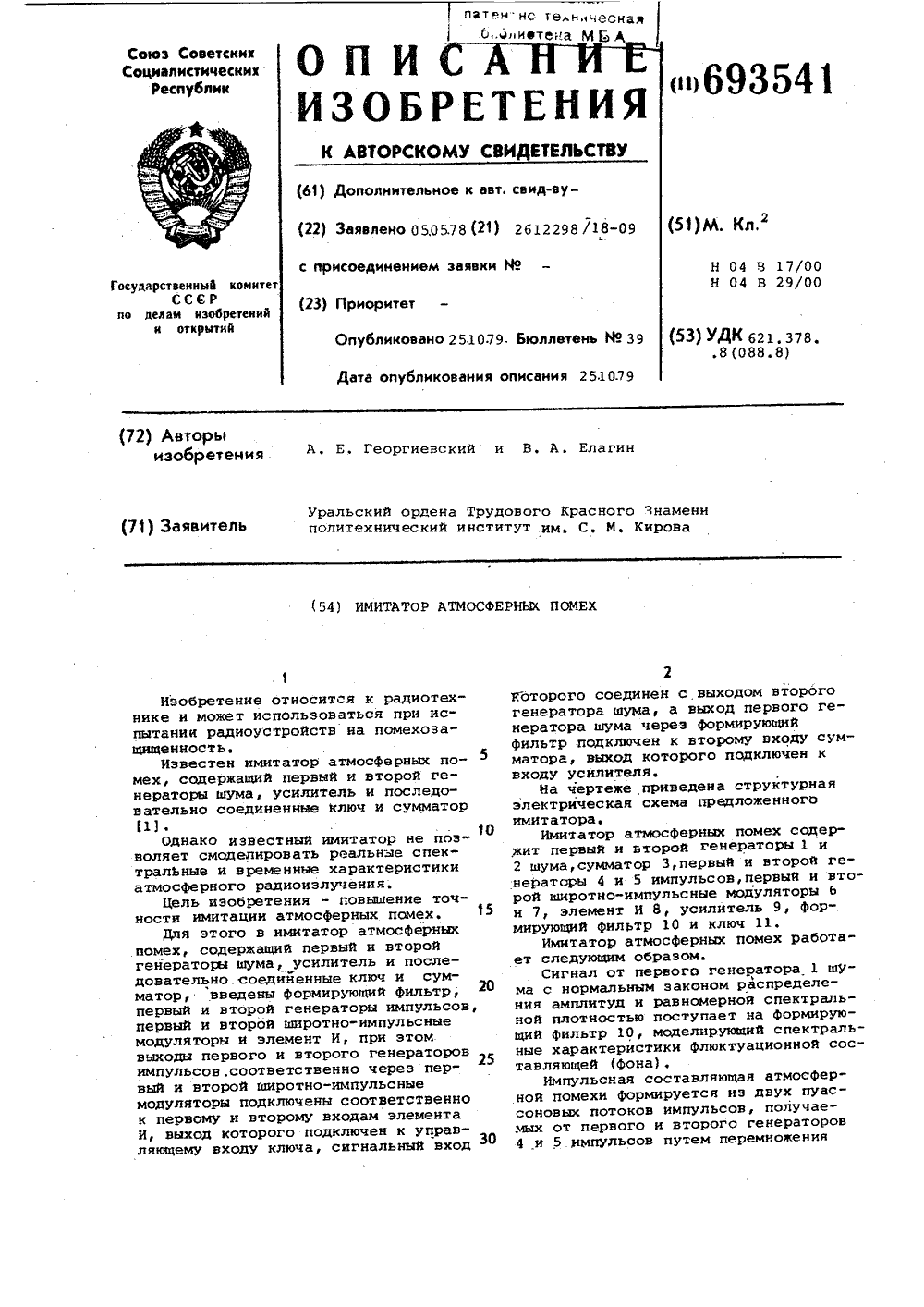

Метки: атмосферных, имитатор, помех

...генераторы 4 и 5 импульсов, первый и второй широтно-импульсные модуляторы ьи 7, элемент И 8, усилитель 9, фор"мирующий фильтр 10 и ключ 11.Имитатор атмосферных помех работает следующим образом.Сигнал от первого генератора 1 шма с нормальным законом распределения амплитуд и равномерной спектралной плотностью поступает на формирующий фильтр 10, моделирующий спектральные характеристики Флюктуационной составляющей (Фона),Импульсная составляющая атмосферной помехи формируется из двух пуассоновых потоков импульсов, получаемых от первого и второго генераторов4 и 5 импульсов путем перемножения69.3 54 1 Формула изобретения Составитедь А. Сагадиевктор Л. Гребенникова Техред;С.Мигай. Корректор А. Гриценко Под омитета СС и открытий кая наб.,Тираж...

Номер патента: 700931

Опубликовано: 30.11.1979

Авторы: Кобяков, Осташков

МПК: H04B 17/00

Метки: гидроакустических, приемо-передающих, работоспособности, регистрирующих, станций, трактов

...чертеже не показано) одновременно поступят на вибратор-излучатель этой станции и на вход усилителя Э записиимеющего в своем составе входныесогласующие устройства. Носитель записи - магнитная лента 4 - по направляюшим роликам, 5 и рабочим зазорамголовок 6-8 начнет свое движение спостоянной скоростью. Импульсы отгенератора излучения станции запишутся на носителе записи 4 эаписынаюшей головкой 7 и носпроиэведутсячерез опредРленный интервал времени,соответстнуюший имитируемым различным заданным дистанциям,ло цели 25(положения 17, 18 и 19) носпро:.зводяшей головкой 8, причем положение17 соответствует малой, положение18 - средней и положение 19 - большой дистанциям. Задержанный по нре-меня и обработанный по амплитудесигнал усилителем 10...

Номер патента: 705691

Опубликовано: 25.12.1979

Авторы: Горбачев, Данилов, Модеев

МПК: H04B 17/00

Метки: импульсных, интенсивности, помех, сигнала, фоне, шумового

...напряжениедополнительного интегратора 6 используется в качестве опорного для блока 7 сравнения. Сигнал, поступающийс детектора 1 огибающей на второйвход блока 7 сравнения, при этом непревышает опорный уровень, и дляизмерения используется нижний по схеме канал: детектор 1 огибающейпервый интегратор 3 - второй ключ8 - второй интегратор 4 - блок .9регистрации. 15При поступлении на вход устройст- .ва импульса помехи напряжение на " "втором входе блока 7 сравнения превышает опорное (ибо опорное напряжение сформировано на основе от"счетов, полученных в отсутствие по 20мех) . В блоке 7 сравнения вырабатывается импульс, который закрываетпервый ключ 5 на время, равное длительности цикла детектора 2 наименьших значений, й переключает...

Номер патента: 708523

Опубликовано: 05.01.1980

Авторы: Баранова, Лаптев, Пониматкин, Янкевский

МПК: H04B 17/00

Метки: излучения, мощности, относительного, паразитного, радиопередатчика, уровня

...лах, показывает относительныйуровеньлемент 1 связи, пер- мощности паразитных излучений радиоала, полосовой фильтр ЗО передатчика, Генератор 12 и аттенюатори уровня сигнала, 11 служат пля калибровки блока 13 сравк 6 компенсации, вто- нения,ла, блок 8 контроля Предложенное устройство автоматичесгнала, ограничитель- кого измерения относительного уровняделитель 10 сиг мощности паразитного излучения радио, генератор 12 шума, передатиика позволяет автоматизироватьадаюший генератор процесс измерения, осуществлять в ходетор 15, модулятор эксплуатации радиопередатчика быстрыйпостоянный контроль уровня паразитногоатического измерения 4 О Излучения, перестраиваться в зависимося мощности паразит- ти от рода работы передающего устройпе едатчика...

Номер патента: 708524

Опубликовано: 05.01.1980

Авторы: Габидулин, Озерский

МПК: H04B 17/00

Метки: двух, измерителей, одного, параметра, разных, сопряжения, того

...предлагаемого устройства для сопряжения двух разных измерителей одного и того же параметраполная дисперсия случайной ошибки из 25 мерения может быть уменьшена до двухрвз. 30 3первый шцрокоцолос ый фильтр 4, второйширокополосный фильтр 5, дополццтельцысумматор 6, а также два входа 7,8.Устройство ддя сопряжения двух разных измерителей одного и того же параметра работает следующим образом,На вход 7 устройства и первый вход(вычитания) блока 1 вычитания с первого измерителя поступает сумма измеряемой величины А, случайной широкополосной помехи В 1 с нулевым средним значнием и дисперсией Д 1, а также узкопопоной низкочастотной помехи С типа дрейфа нуля. На вход 8 устройства и второйвход (сдожения) блока 1 вычитания совторого измерителя...

Номер патента: 720752

Опубликовано: 05.03.1980

Авторы: Грязнов, Каличев

МПК: H04B 17/00

Метки: измерительный, приемник

...12. В случае коммутации его от опорного генератора 13 сигналом прямоугольной формы величина ЛР 0 п принимает два значения, которые для простоты рассмотрения можно принять равными нулю и -Р то есть Рщ, -- О; Р = Р . Суммарный сигнал поступает на общие каскады приемно-усилительного тракта 18, в которых он преобразуется и усиливается совместно с собственными шумами высокочастотной части приемн ика. Далее при помощи полосовых фильтров 3, 4 производится образование двух параллельных частотных каналов, причем через первый канал проходит сумма принимаемого сигнала Рс, калиброванного сигнала генератора шума 12 Ри собственных шумов высокочастотной части приемно-усилительного тракта 18 Р, а через второй кан ал - сумма (Р, + Р); такое разделение...

Номер патента: 720753

Опубликовано: 05.03.1980

Авторы: Дрязгов, Толмачев

МПК: H04B 17/00

Метки: анализа, радиоканала, состояния

...ЙЪпряжение шумас выхода приемника 7. В Момейт равенства напряжений шума и эталона блок 4010 сравнения выраба"гывает"ий 11 ульспоступающий йа объединенные входиблока 13 анализа и элемента И 8; Импульс записи с выхода элемента И 8 "-=пебйпйсывает код соответствующег 645эталонного напряжения в буферный регистр 5 сдвига, Это напряжение с выхода преобразователя б коК-"ййнряж 6- ние поступает на первый вход блока 9вычитания,на второй вход которого " "подКлюЧаетяпостоянное напряжение,раВное напряжению генератора 1 шумана выходе приемника 7 при минимальном коэффициенте передачи приемника в -диапазоне анализируемых частот.).аким образом, разность напряженййна выходе блока 9 вйгУйтания собтветствует приращению коэффициента пере"дачи приемйика 7"к...

Номер патента: 745006

Опубликовано: 30.06.1980

Авторы: Галкин, Цветков

МПК: H04B 17/00

Метки: вещательных, измеритель, мощности, относительной, сигналов, средней

...12 10поступают на управляющие входы ключа9 и ключа 10.Тем самым по истечении этапа интегрирования. вход. интегратора 4 отключается, а его выход через ключ 10 подключается ко входу АЦП 5. После считывания значения напряжения с интегратора 4 на его вход "сброс" поступает сигнал с соответствующего выхода блокауправления 12. При этом сигнал "сброс"оканчивается одновременно с управляющим сигналом с блока управления 12.Вход интегратора 4 подключается к выходу детектора 3 и цикл повторяется,Импульсы с выхода АЦП 5 через делитель 11 поступают на индикатор 7. Коэффициент деления делителя 11 устанавливается переключателем 14 и равен отношению интервала времени измерения относительной средней мощности сигналов к ЗОотрезку времени...

Номер патента: 745007

Опубликовано: 30.06.1980

Авторы: Волков, Сысоев

МПК: H04B 17/00

Метки: времени, переключения, радиостанции

...соединенного с входом ключа 5, сигнал отсутствует, ключ5 закрыт, Сигнал из антенны через блоксвязи с антенной 1 подается на детектор2, а с выхода детектора - на первыйвход компаратора 7 и через открытыйключ 3 - на интегратор 4. При этом интегратор 4 заряжается до некоторого уровня, соответствующего установившемусязначению сигнала в антенне,Компаратор 7, который не выдаетсигнала при совпадении величин входныхсигналов и выдает сигнал при несовпадении величин входных сигналов, приэтом выдает сигнал, который через открытый ключ 8 подается на второй входэлемента И 9. На выходе этого элемента И 9 и элемента И 14 сигнала нет,счетчик 15 остановлен, Сигнал с выходагенератора тактовых импульсов 13 черезэлемент И 16 поступает на делитель 17.В...

Номер патента: 758539

Опубликовано: 23.08.1980

Авторы: Мирохин, Погода, Фрадкин

МПК: H04B 17/00

Метки: радиосигналов, связи, системах, уровней

...которогозависит от уровня помех и определяется принятым критерием обнаружения. Это напряжение И з поступает на второй вход блока 5формирования пачки нормированных по амплитуде импульсов, вырабатывающегоимпульсы И 2 в момент превышения напряжением Ипорогового уровня Из. Под действием импульса И триггер 6 переходит в такое состояние, при котором под воздействиемнапряжения И в закрывается блок 9 восстановления амплитуды выходного сигнала иоткрывается ключ 4, выходное напряжениекоторого И поступает на блок 9 восстановления амплитуды выходного сигнала, аналого-цифровой преобразователь 8 и накопитель 10, осуществляющий запоминаниеамплитуды напряжения И, данного полупериода,ФВ момент времени, когда значение напряжения И становится равным...

Номер патента: 767984

Опубликовано: 30.09.1980

Авторы: Дрязгов, Козлов, Толмачев

МПК: H04B 17/00

Метки: выбора, оптимальных, связи, частот

...и блок сравнения, первый второй и третий входы кбторого Если уровень помехи окажется меньше уровня порога, то измерение продолжается в течение, основного времени анализа, устанавливаемого Формирователем 8. Если этот уровень окажется больше уровня порога, то сигналом с первого выхода блока 7 сравнения распределитель 12 переключится на один такт и подключит к выходу приемника и входу интегра- тора следующий фильтр с меньшей полосой пРопускания и йроцесс измерений повторяется. Это продолжается до тех пор, пока уровень помехи, измеренный за время предварительного анализа, не окажется меньше порога, ЮО установленного в блоке 9, или пока распределитель 12 йе дойдетдо"конечного состояния, перебрав все фильтры блока 3. В последнем случае ....

Номер патента: 777839

Опубликовано: 07.11.1980

Авторы: Гордилов, Елизаренко, Кислицкий, Хаверь, Швачка

МПК: H04B 17/00

Метки: наземных, объектах, подвижных, радиостанций

...включается передатчик 17, сигналы которого через приемник стационарной станции, приемник 1, блок 2 и блок З,настраивают стационарную, радиостанцию на частоту канала подвижной станции, Затем по сигналам с блока 12 последователыно,передаются сигналы от датчика 13, и информационные сигналы (например, несущая частота, вызывные сигналы, девиация частоты), которые принимаютсявыделяются и фикси 1 руются приемниками 7, 1, 4, дешифратором б,и блоком б. После этого с блока 12 передается коианда, переводящая стационарную станцию в режим передачи, подвижную - в,режим приема. Блок 2 через передатчик 8 передает, а блок 12 через приемник 1 б принимает информационные сигналы. Одновременно блок 12 через ключи 9 и преобразователи 10 подключает...

Номер патента: 777840

Опубликовано: 07.11.1980

Авторы: Гольдин, Иоффе, Кошелев, Модель, Сульг, Фурлендер

МПК: H04B 17/00

Метки: вещания, каналов, параметров

...8, первый детектор 9, логарифмический преобразователь 10, сумматор 11, блок 12 регистрации.Ко второму выходу блока б фильтров подключены последовательно соединенные второй усилитель 13 и второй детектор 14, выход которого подключен ко второму входу логарифмического преобразователя 10. Ко второму входу сумматора 11 через дополнительный аттенюатор 15 подключен калиброванный источник 1 б постоянного напряжения. Выход блока 3 переключения видов измерений соединен с управляющими входами первого аттенюатора 4, блока б фильтров, второго аттенюатора 7, логариф. мического преобразователя 10 и дополнительного аттенюатора 15. Работает приемная часть устройства следующим образом.От передающей стороны через блок 1 согласования в блок 2...

Номер патента: 790355

Опубликовано: 23.12.1980

Авторы: Гагарин, Тупкало, Хомяков

МПК: H04B 17/00

Метки: отношения, сигнал-шум

...отношения сигнал/шум. иТаким образом, с помощью устройства удается получить оценку отношения у- сигцал/шум без использования операции я, деления и, следовательно, повысить точность измерений. 3детектор 9 шума, блок1 0 вычитания,блок 11 формирования малоццых вепряжений и преобразователи 12 и 13 напряжений.Устройство работает следующим образом.Импульсный сигнал в шумах послеусиления в усилителе 1 с регулируемькоэффициентом усиления поступает напиковый детектор 2 и цв первый входсумматора 5, Последний служит для подавления полеэного регулярного импульсного сигнала и накопления случайного напряжения шумов. Такая работасумматора возможна из-за наличия цепотрицательной обратной связи, в составкоторой входят элемент 6 задержки, осшествляюший...

Номер патента: 794747

Опубликовано: 07.01.1981

Авторы: Гольдин, Иоффе, Кошелев, Модель, Сульг, Фурлендер

МПК: H04B 17/00

Метки: вещания, измеренияпараметров, каналов

...стороне содержит блок 1 согласования, блок 2 обработки служебных сигналов, блок 3 переключения видов измерения, первый аттснюатор 4, блок 5 калибровки уровня сигналов, блок 6 фильтров, второй аттенюатор 7, первый усилитель 8, первый детектор 9, логарифмический преооразователь 10, первый элемент 11 совпадения, счетчик 12 импульсов, блок 13 регистрации, второй усилитель 14, второй детектор 15, Второй элемент 16 совпадения и генератор 17 счетных импульсов.Устройство работает следующим образом,С передающей стороны устройства через блок 1 согласования в блок 2 обработ. ки служебных сигналов поступает серия служебных сигналов, по параметрам которых происходит опознавание программь; измерений. В зависимости от вида измерс. ний в блоке 3...

Номер патента: 794748

Опубликовано: 07.01.1981

Авторы: Аферина, Балутин, Казанцев, Курбетьев, Мирошниченко

МПК: H04B 17/00

Метки: измеряемыхвеличин, передачи

...обра3димых точек контроля, площадью контролируемого объекта.При измерении температуры в определенном месте (с определенного датчика 7) оператор набирает номер датчика на блоке 5.При этом формируется кодовая посылка, соответствующая данному номеру, которая через передатчик 1 передается в индуктивную петлю 6,Сигнал поступает на вход дешнфратора 9. При совпадении кодовой посылки с шифром (номером) датчика 7 на выходе дешифратора 9 появляется сигнал, разрешающий подачу питания с блока 11 через элемент 10 на передатчик 12 и преобразователь 13.Временные диаграммы работы предлагаемого устройства приведены на фпг. 2:а - сигнал запроса на выходе передатчика 1,где 1 о - начало запроса,1 - окончание кодовой посылки,б - сигнал на входе...
