G05D 16/08 — регулирующие давление жидкостей

Номер патента: 65004

Опубликовано: 01.01.1945

Автор: Динабург

МПК: G05D 16/08, G05D 27/00

Метки: брожения, прерывистого, процессом

...рост интенсивности газовыделения в,первыхсекциях ттоказьтвает наличие избытка дрожжей и сравнительно низкуюсреднюю концентрацию сусла,вследствие чего интенсивность брожения увеличивается. 1 В обоих с",чаях требуется вмешательство регулятора для восстановления вар.чальттого течения процесса.В сооаветствни с интейсивностьтогазавыделения подбирают диафрагмы и по величине вьтбранного перепада давления регулируют натяжения пружин пневматических вентилей.Для асутцесввленит процессаавтоматического регулнрования достаточно устаттовить один нз двухвентилей 11 или 12 и вентиль 3.Перемещение вентилей осуществляется за счет измсненчя разности давлснияв секции и общей маги страли,Установка вентиля 11 осуществляется таким образом, что...

Номер патента: 94483

Опубликовано: 01.01.1952

Автор: Ремезов

МПК: F16K 17/196, F16K 31/30, G05D 16/08 ...

Метки: давления, действия, масла, непрямого, регулятор

...по,"н:.я 5,От ця:ося (на чертеж: с;)окя-я: 1к регулятору по каналуодводится несжимаемая )кидкос - ;, ),масло)Под действием дявлс:)и 5, 1,)яслаПЯСОС 1 В СЛУЧЯС ЕГО ПОВЬ)ЫСНИ 51 ПО - шсцск о перемещается ьверх н псредвигяет в том же направлен) золотник 7, при этом и; ужина сжимается. Перемещаясь вверх, зо лотник 7 открывает своГм , рабоч)- ми поясками окна 12 и". Кямс,.а14 между рабочими поясками золэтцка постоянно соединена с напорным маслом от насоса. Через окно 12 масла начиняет поступать цэд поршень 5, а через окно 13 слицяеся цз полости пад пор)цсм,), В результате этого цоршсць с пачпст 1)р".ещатьс. ввер.", открыьая окносовершая это Вцжсцце то тех ц эр, пока перед ним давление масла пе снизи ся до прс)кпего зппснзпь При достг)ксции...

Номер патента: 123324

Опубликовано: 01.01.1959

Автор: Гюнтер

МПК: G01F 1/08, G01F 1/34, G05D 16/08 ...

Метки: плотности, растворов, способа, суспензий, этого

...производится через отверстие 10, а к остальным отверстиям присоединены водоподводящие трубы 11, проложенные от измерительных отверстий 12 диффузора. В этих трубах размещены дроссели 13, предупреждающие выравнивание давления между вакуумом в диффузоре и атмосферой и дозируюшие количество промывной жидкости,123324До присоединения водоподводящих труб 11 к попарно сопряженным отверстиям 12 ойй йязанычерез соединительную линию 14 с воздухоподводящей труой 15 которая через дроссель 16 ведет в атмосферу. Здесь жеразмещен фйльтр 17. В воздухоподводящей трубе 15 помещен указательныйприборг 18, дающий показания о свойствах протекающей в днффузоре суспензий. Эта же труба снабжена Ь-образным патрубком 19 для исключения возможности перехода в...

Номер патента: 141359

Опубликовано: 01.01.1961

Автор: Шаповалов

МПК: G05D 16/08

Метки: двухседельный, клапан, мембранным, приводом

...б, которая жестко соединена со стержнем 7 клапана 4.В камеру 2 по трубопроводу подается жидкость, например вода, под большим давлением, которое при проходе жидкости через зазоры чежду тарелками 8 и 9 поднятого клапана 4 и седлами 10 и 11 корпуса 1 редуцируется, в результате чего из камеры 3 отводится жидкость при значительно более низком давлении, чем давление в камере 2 и на.порном трубопроводе. Степень подъема клапана и, соответственно, редуцирования давления жидкости определяется расходом ее из камеры 3. По мере увеличения расхода жидкости в камере 3 снижается противодавление по отношению к сжатому воздуху, находящемуся в герметичной камере 5, под воздействием которого увеличивается прогиб мембраны 6 в сторону камеры 3 и подъем...

Номер патента: 181320

Опубликовано: 01.01.1966

Авторы: Гарбер, Малов, Скво, Стегаличев

МПК: G01F 1/08, G01F 1/36, G05D 16/08 ...

Метки: датчик, расхода

...тем, что содержит регулирующий блок, вход которого соединен с дифманометром, замеряющим перепад давления на регулирующем органе, а выход - с исполнительным механизмом регулирующего органа, имеющего линейную рабочую характеристику. В качестве сигнала, пропорционального расходу среды, используется выходной сигнал регулятора. Зто увеличивает точность измерения расхода в широком диапазоне изменения нагрузки.Схема устройства представлена на чертеже,На трубопроводе 1 установлен регулирующий орган 2, имеющий линейную рабочую характеристику с испол 1 штельш.1 м механизмом 8. Перепад на устройстве измеряется с пОмон 1110 днфманоъ 1 етра ./, выходной ка 1 ач которого соединен с регулятором 0 зияющим механизмом,т. Выходной си гулятора может...

Номер патента: 196400

Опубликовано: 01.01.1967

Автор: Шапиро

МПК: G01M 19/00, G01N 3/12, G01N 3/34 ...

Метки: вибрационную, испытания

...вращающийся кривошип которого соединен с одним концом трубки, жестко зажатой другим концом в зажиме.Благодаря такому выполнению машины можно имитировать эксплуатационные условия работы соединений трубок с трубными досками при испытаниях,На чертеже схематично изображена описываемая машина,Она содержит механический нагружатель, зажим 1 для трубки и устройство для поддержания давления жидкой среды внутри трубки 2. В качестве нагружателя применен кривошипный механизм 3, вращающийся кривошип 4 которого соединен с одним концом трубки 2, другой конец которой зажат в зажиме 1. Устроиство для поддержания давления рабо чей среды внутри трубки узла выполнено в виде нагруженного пружиной б сильфона б сообщающегося с внутренней частью трубки.5...

Номер патента: 237821

Опубликовано: 01.01.1969

Авторы: Вахутинский, Новский, Рапопорт, Слободкин

МПК: G05D 11/16, G05D 16/08, G06G 5/00 ...

Метки: автоматическое, бинарной, концентрации, смеси

...констру тельный блок 6, причем баллон 1 соединен с плюсовой камерой дифференциального блока 4, а плюсовая камера блока 5 сообщена с внутренним пространством колонны 3. Баллон 5 2 связан с минусовыми камерами обоих дифференциально-манометрических блоков 4 и 5, выходы которых соединены с делительным блоком 6. Следует отметить, что замкнугый объем, образованный баллоном 1 и плюсовой 10 камерой дифференциально-манометрическогоблока 4, заполнен пара-жидкостной смесью легколетучего компонента анализируемой смеси. Замкнутый объем, образованный баллоном 2 и минусовыми камерами дифференциально манометрическпх блоков 4 и 5, заполнен парожидкостной смесью тяжелолетучего компонента анализируемой смеси.Устройство работает следующим...

Номер патента: 280915

Опубликовано: 01.01.1970

МПК: F15B 13/00, G05D 16/08

Метки: 280915

...вниз, преодолевая силу реакции нижней пружины 4, и соединяет отверстие для подвода рабочей жпд кости 13 с отверстием 14, соединяющим регулятор с рабочим цилиндром 12. В период холостого хода давление в силовом цилиндре 12 определяется неуравновешенностью привода и силами трения, поэтому распределительный 1 золотник 2 занимает положение, пропорциональное давлению в камере управления 8, которое определяется величиной тока в катушке управления б.При достижении крайнего положения дав ление в рабочем цилиндре 12 начинает увслплпваться, следовательно, распределительный золотник 2 под действием силы реакции нижней пружины 4 и силы гидравлического давлеши на нижний хвостовик 3 начинает псре мещаться в положение отсечка. При достижении в...

Номер патента: 290267

Опубликовано: 01.01.1971

МПК: F02D 1/12, G05D 16/08

Метки: гидравлический, оборотов, регулятор, числа

...падении нагрузки возрастают обороты двигателя, соответственно увеличивается количество топлива, откачиваемого насосом 2. Давление перед дросселем 5 ,падает и уменьшается количество топлива, поступающего в насос 3 высокого давления, в результате чего обороты двигателя снижаются. При возрастании нагрузки обороты двигателя падают, уменьшается количество топлива, откачиваемого насосом 2, давление перед дросселем 6 возрастает, количество топлива, поступающего в насос 3 высокого давления, увеличивается, и обороты двигателя повышаются. Равновесное состояние системы на любом установившемся режиме в пределах регуляторной характеристики определяется балансом расхода топлива через дроссель 4, насос 2 и дроссель 6.Во время работы двигателя по...

Номер патента: 331210

Опубликовано: 01.01.1972

Авторы: Гавриков, Глушков, Кужавский, Научно, Чернобыльский

МПК: F16K 17/30, G05D 16/08

Метки: давления, потока, рабочей, регулятор, среды

...кроме одноврсмсшюго регулирования двух 110 Оков раоочеи среды Открывать или закрылять входные ка 1 алы.На чертеже представлен предлагаемый регулятор.Регулятор состоит из корпуса 1, чувствительного элемента 2, выполненного из двух сгльфонов, между которыми установлена пружина ), седел 4 и золотников 5 с пружинами 6, регулируемыми винтами 7. К корпусу через герметизирующук) прокладку 8 присоеди с 1 элсктроп 1 аг 1 т 1,ГО 5 корь жестко сосд нен с тягой 10, на конце которои в отверстии помещен шарик 11.Работает регулятор следующим образом.Рабочие среды подаются во входные каналы 12 корпуса 1, дросселируются в зазорах а, образованных золотниками 5 и седлами 4, и воздействутот па чувствительньш элемент 2.Настройка на заданные соотношения...

Номер патента: 384094

Опубликовано: 01.01.1973

Авторы: Абрамович, Линденгольц, Полоник, Соин, Тучинский

МПК: F15B 9/04, G05D 16/08

Метки: давления, постоянного, регулятор

...с5 горлом трубки Вентури 3, установленной в напорной магистрали 4, Параллельно Напорнопмагистрали подключена дополнительная магистраль 5, имеющая расходомерный жиклер 6,моделирующую приставку 7, выполненную вО виде сочетания обычных 6 и ламинарного 9жиклеров, и клапан 10. Последний соединен смембраной 1 с помощью рычага 11. Втораяполость 12 мембраны 1 подключена междурасходомерным жиклером 6 и приставкои 7.5 К выходу приставки 7 подключен мембра ный датчик давления И сервопривода 14, управляющий орган 16 которого связан с регулирующим органом насоса 16,Регулятор поддерживает постоянное давлеО ние в сечении 17 напорной магистрали 4 следующим образом. При расходе жидкости через напорную магистраль 1 мембрана 1 с рычагом 11 и клапаном 10...

Номер патента: 364748

Опубликовано: 01.01.1973

Авторы: Вител, Волынский, Филькин

МПК: F01D 17/06, G05D 16/08

Метки: давления, регулятор

...мембраны, в которых закреплены, концы управляющей пластины 4, изменяющей при работе на продольный изгиб слив жидкости из импульсного сопла 5, подключенного к последующим звеньям усиления системы, Резьбовая пара 6 служит для натяжениянравляющей пластины 4.Слив из импульсного сопла 5, определяемыйдеформацией управляющей пластины 4, зави 5 снт ог совокупного прогиба мембран 2 и 3.1 оэтому, если в камеры, образованные мембранами и крышками 7 и 8, подведено давление одной н той же регулируемой среды, повышается чувствительность регулятора, Если0 в эти камеры подведено давление двух различных регулируемых сред, регулятор подает ь систему сигнал по двум импульсам.1 одвижный упор 9 позволяет задать мембране 9 предварительный прогиб. Поэтому...

Номер патента: 381994

Опубликовано: 01.01.1973

Авторы: Бел, Богушевский, Соболев, Сорокин, Цыбенко

МПК: G01N 31/12, G05D 16/08

Метки: анализа, расплавов, углерод, углеродсодержащих

...и дополнительно введенным датчиком давлениякоторый через измеритель давления связан с вычислительным блоком.На чертеже показана блок-схема предлагаемого устройства.Устройство содержит муфелротаметр 2, сосуд 3 со щелочью,ный сосуд 4, датчик 5, измерителвычислительный блок 7, запорнырегулирующий вентиль 9.Муфельпая печь 1 через регулирующий и запорный вентили соединена с и;точнпком кислорода. Регулирующий вентиль 9, выполненный в форме тройника, связан с ротаметром 2, С противоположной стороны муфельная печь соединена с сосудом 3 со щелочью, который связан с калиброванным сосудом 1. Последний соединен с вычислительным блоком 7 через датчик 5 и измеритель 6 давления.Устройство работает следующим образом.Прп открытии вентиля 8...

Номер патента: 425164

Опубликовано: 25.04.1974

Авторы: Муратов, Шехтман

МПК: G05D 16/08

Метки: давления, редуктор

...слива А,полость высокого давления Б, дренажная полость В, полость редуцированного давления25 Г, а также управляющие полости Д и Е зазолотником и плунжером, соединенные междусооой и с полостшо Г оощим каналом М.Схема включения редуктора давления (см.фиг. 2) состоит из насосной установки 19, пре 30 дохранительпого клапана 20, ограничиваю3щем давление в магистрали 21 высокого давления, редуктора давления 22, магистрали редуцированного давления 23, потребителей 24 и объекта испытания 25,Редуктор давления работает следующим образом.Рабочая жидкость из магистрали 21 высокого давления поступает на вход редукгора давления в полость Б. Исполнительный золотник 2 в начальный момент времени под действием пружины 13 находится в нижнем положении и...

Номер патента: 250633

Опубликовано: 05.06.1974

Авторы: Гавриков, Кричкер, Платонов, Ратманский, Украинский, Чернобыльский

МПК: G05D 16/08

Метки: 250633

...подвиокной системы. едмет изобрстени Рег)лятонапример,ров летатеп)с с полорегулируюмент, распщийся т(54) РЕГУЛЯТОР ДАВЛЕНИ Известные регуляторы давления потока рабочей среды, содержащие корпус с полостью, заполненной рабочей средой, регулирующий элемент и чувствительный элемент, расположенный в корпусе, обеспечивают рег)лирование давления одного потока рабочей среды. Известны также регуляторы перепада давления между двумя потоками рабочей среды, которые имеют сложн)ю конструкцию, большие габариты и требуют независимый источник питания,В предлагаемом устройстве с целью )прощения конструкции и обеспечения возможности одовременного регулирования двух потоков среды, ч)вствитсльный элемент выполнен из двух рег)лир)смых, окестко...

Номер патента: 434389

Опубликовано: 30.06.1974

Авторы: Бычек, Донцов, Думиш, Кузьмин, Прудников

МПК: G05D 16/08

Метки: давления, регулятор

...струй соединен с выходным каналом регулятора через дроссель, а 15другой вход - через стабилизатор. Предложенный регулятор не содержит механическихпередач, что упрощает его конструкцию,На чертеже представлена принципиальнаясхема предлагаемого регулятора давления. 20Регулятор содержит регулирующий клапан1, механически связанный с ним исполнительный механизм 2 дифференциальный струйный усилитель 3, один вход которого соединен с выходным каналом регулятора через дроссель 4, а другой вход - через стабилизатор 5.Стабилизатор 5 настраивают так, чтобы при поминальном давлении в выходном канале регулятора давления в полостях исполнительного механизма были равны. Отклонение давления в выходном канале регулятора приводит к перестройке...

Номер патента: 446877

Опубликовано: 15.10.1974

Автор: Чернов

МПК: G05D 16/08

Метки: давления, регулятор

...патрубками 3 и 4, смонтированными соосно. В под водящий натрубок 3, имеющий боковые отверстия 5, встроены жестко седло 6 и мембранный привод, состоящий из корпуса 7, мембраны 8, пружины 9 и крышки 10. Клапан 11 выполнен в виде кольца, насажен на патрубок 3 30 с возможностью осевого перемещения и связан с мембраной 8 осью 12, а с корпусом 7 - сильфоном 13. Боковые отверстия 5 при закрытом клапане перекрываются.Гидравлическая связь регулятора давления происходит в следующем порядке. Входная полость А связана через кольцевой зазор а с полостью Б, которая в свою очередь гидравлически связана через полости В и Г дросселирующего устройства с выходной полостью Д и полостями Е и Ж,Жидкость, поступающая из входной полости А через боковые...

Номер патента: 461412

Опубликовано: 25.02.1975

Авторы: Дорфман, Папуш, Фельдман

МПК: G05D 16/08

Метки: жидкого, расхода, регулятор, топлива

...диски 3 и торообразное тело 4образуют жесткий центр мембраны.Регулятор работает следующим образом.Топливо подается на клапан (показанострелкой) через входной штуцер корпуса, за полняет полость под элементом 2 и выходитнаружу через выходной штуцер корпуса. Усилие, возникающее на элементе 2 от давления топлива, передается через шток 5 на клапан 7, прикрывая проход топлива через регулятор, 15 В том же направлении действует подъемнаясила жидкого топлива, возникающая на жестком центре, однако роль подъемной силы на данном этапе невелика. При подаче командного импульса газа через штуцер крышки 8 20 в надмембранную полость элемент 2 сдвигается вниз, в результате чего определенное количество топлива пропускается через регулятор. Объем...

Номер патента: 575626

Опубликовано: 05.10.1977

Авторы: Григоров, Новиков, Очкань, Растарасов

МПК: G05D 16/08

Метки: давления, регулятор, электрогидравлический

...любого характерав регуляторе легко устраняются не механически, а соответствующей корректировкойсигнала управления, кроме того, расширяется диапазон стабильных харак терис тик регу- ЗОлирования давления.На чертеже изображен регулятор давления в разрезе, общий вид,Регулятор "содержит корпус 1, образующий рабочий цилиндр, золотник 2 с нижним3 и верхним 4 хвостовиками, пружины 5 и6, нагнетательный 7, управляющий 8 исливной 9 патрубки, камеру управления 10,камеру обратной связи по давлению 11, канал, соединяющий камеру 10 с клапаннойполостью 12 преобразователя, сдвоенныйклапан 13, канал, соединяющий полость 12с нагнетательным патрубком 14, канал,соединяющий полость 12 со сливным патрубком 15, управляющий алектромагнит 16 со.45штоком 17,...

Номер патента: 611193

Опубликовано: 15.06.1978

Авторы: Сысенко, Фильченков

МПК: G05D 16/08

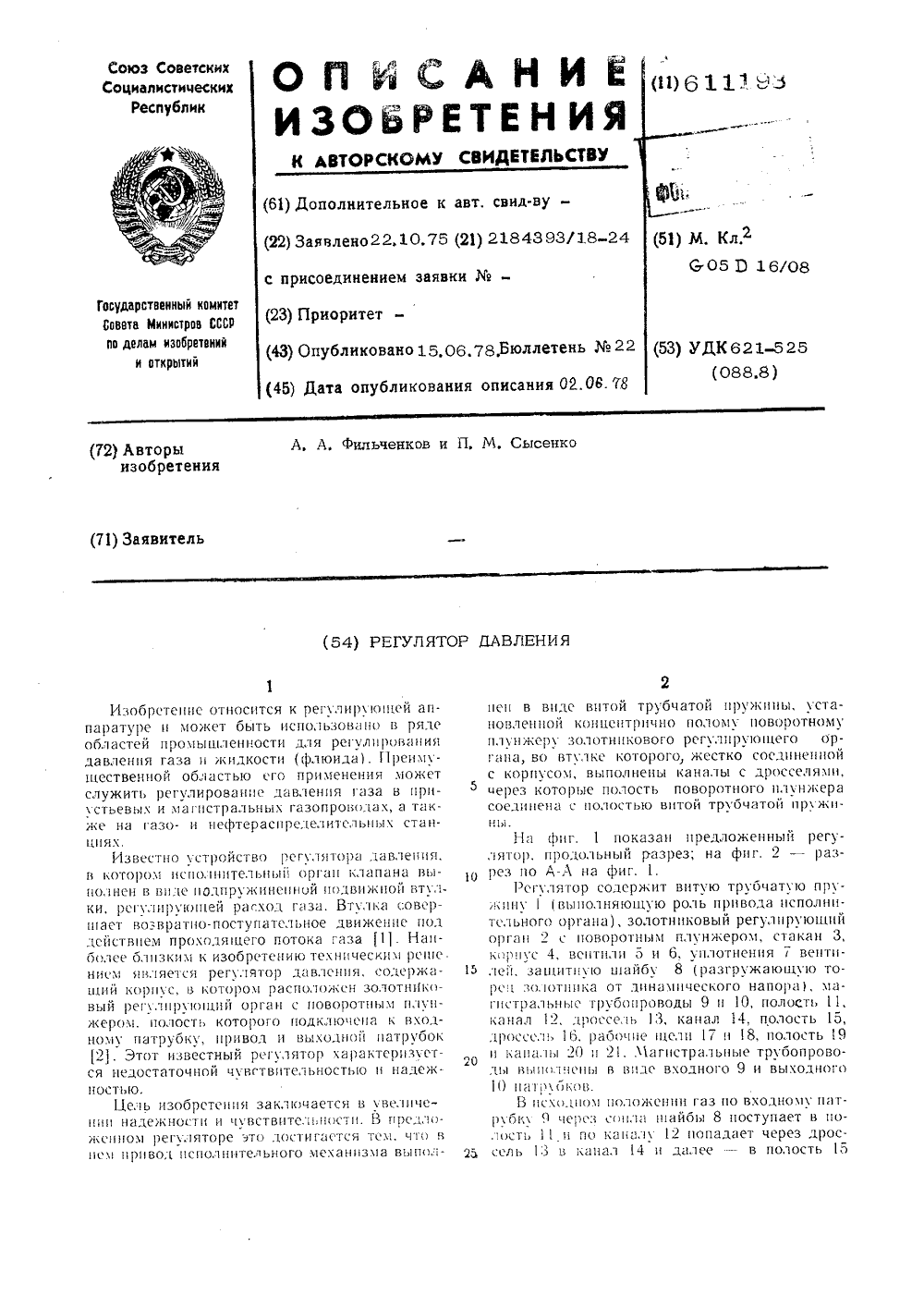

Метки: давления, регулятор

...совмещаются. Газ из полости 11 по щелям 17 и 18 попадает в полость 19 и лалее - по каналу 21 в выходной патрубок 10.Таким образом, посредством вентилей 5 и 6 регулируют разность давления газа на входе и выходе, т, е, регулируют степень деформации пружины 1 и, следовательно, расход газа при заданном давлении.Величина перепада давления поддерживается автоматически, Как только давление на выходе повышается, повышается давление в полости пружины (при открытом вентиле 6), и пружина 1 поворачивает золотник, прикрывая щели 17 и 18. Золотник в данном случае поворачцвастся по часовой стрелке. Аналогично, прц повышении давления на входе пружина поворачивает золотццковый регулирующий орган зо 2 с поворотным плунжером против часовой стрелки. В этом...

Номер патента: 656030

Опубликовано: 05.04.1979

Авторы: Дулявичюс, Рагульскис, Янкунас

МПК: G05D 16/08

Метки: вытеснительных, гидравлических, давления, максимального, трубопроводах

...они наксимальнтема я ироияпозе дав- трувть мтельн ания макительныхзаклю- крывай по оба нера-ф включения сист ем,ость повыяЯ го спосребуетируемыхфективндавлени чт ше с елью изобретения является ре диапазона регулирования.оставленная цель достигаетспо предложенному способу орвления перемещают вдоль осМ т н уп и ых сис бопроводов,Известен способ регулир симального давления в выте гидравлических трубопровод чающийся в многократном пе нии потока средыпротекаю трубопроводу (2). Использование это ционально, так как т дополнительных регул о резко снижает эф ния максимальноготрубопровода между источник ания и потребителем.При изменении места расположения органа управления (осуществляющего многократное перекрытие потока среды), величина...

Номер патента: 1200257

Опубликовано: 23.12.1985

Авторы: Сафонов, Широков

МПК: G05D 16/08

Метки: грунтов, давления, испытаний, стабилизатор, трехосных, устройству

...образцов грунта,Цель изобретения - повышение точности и экономичности при длительныхиспытаниях,На чертеже, показана схема предлагаемого стабилизатора,. давления кустройству для трехосМых испытанийгруж.тов,Стабилизатор давления содержитвоздушный компрессор 1 с электроприводом 2, ресивер 3, соединенный скомпрессором 1, дополнительный ресивер 4, соединенный с ресивером 3через обратный клапан 5 и имеющийдатчик 6 верхнего предела давленияи датчик 7 нижнего предела давления,блок 8 управления, электрически связанный с электроприводом 2 и датчиками 6 и 7, блок 9 стабилизации,состоящий из последовательно соединенных с ресивером 4 редукционныхклапанов 10 и 11, и блок 12 редуцирования давления, соединенный с блоком 9 стабилизации и состоящий...

Номер патента: 1327075

Опубликовано: 30.07.1987

Авторы: Давлюд, Ковалевский, Матвеев, Новиков, Яценко

МПК: G05D 16/08

Метки: давления, регулятор, электрогидравлический

...19 управленияс каналом 20 задающего давления, в результате чего прекращается поступление5рабочей жидкости в полость 17 управления, в которой устанавливается давление, пропорциональное поданному напрякению на электромеханический преобразователь 5.10По мере заполнения регулируемыхобъемов рабочих цилиндров тормозныхприводов давление в них, а следова -тельно, и в камере 18 обратной связи повышается. При выравнивании усилий, действующих на торец золотника3 со стороны камеры 18 обратной связи и на ступень большего диаметра 4со стороны полости 17 управления,подпружиненный регулирующий золотник 3 перемещается вниз, занимаетсвое среднее нейтральное положение иразъединяет канал 22 нагнетания сканалом 23 регулирования, в результате чего...

Номер патента: 1361514

Опубликовано: 23.12.1987

Автор: Чекмасов

МПК: G05D 16/08

Метки: варианты, гидравлический, его, клапан, предохранительный

...ре 11 тоже превьппает номинальное давление, на которое отрегулирована пружина дополнительного предохранительного клапана 16, клапан 16 открывается на некоторое время и часть жидкос ти из камеры 11 вливается в бак,Дроссель 15 обеспечивает при этомпонижение давления в камере 11 по отношению к давлению в камере 12, чтоприводит к нарушению равновесия пере городки 2 и последняя, поворачиваясьна оси 7, открывает отверстие 10,соединенное с баком. При этом частьпотока текучей среды сливается вбак и давление в камере 12 снижается. Б 0 В процессе снижения давления вкамере 12 давление в камере 11 снижается значительно медленнее из-завоздействия дросселя 15. Сначала,учитывая действие пружины 8, наступает равновесие перегородки 2, придальнейшем...

Номер патента: 1361515

Опубликовано: 23.12.1987

Автор: Чекмасов

МПК: G05D 16/08

Метки: варианты, гидравлический, давления, его, регулятор

...1 О и параметры привода определяются нагрузкой, действующей наисполнительном двигателе.Так, в случае малейшего повышениядавления в камере 11 клапан 16, имеющий регулируемую пружину малой жесткости, открывается, давление в камере 11 уменьшается и перегородка 2под действием давления в камере 12,оставшегося почти прежним в результате воздействия дросселя 15 и дросселирующей щели в отверстии 10, поворачивается по часовой стрелке и заслонкой 3 частично перекрывает отверстие 1 О. Перепад давления на щели отверстия 10 из-за возросших потерьувеличивается, а давление в исполнительном двигателе снижается до прежнего значения.В случае уменьшения давления в ка-мере 12 (в камере 11 в результате .40действия дросселя 15 и дросселирующей...

Номер патента: 1409984

Опубликовано: 15.07.1988

Автор: Лунин

МПК: G05D 16/08

Метки: давления, регулятор

...входной каНал 16 с первым входом двухпозиционного распределителя, дополнительный Сливной канал, включающий каналы 22 :И 23, соединенные с основным сливным каналом 24.Регулятор давления работает следую 50 щим образом. Поток рабочей жидкости поступаетчерез канал 16 на вход основного55клапана в расточку а и далее черезрадиальные отверстия в гильзе 7 ипоршне Я - в полость б на выход основйого клапана, а затем по каналам в корпусе 1 направляется в выходной канал 17 редуцированного давления,Рабочее давление через демпферныеотверстия в перегородке поршня 8распространяется в управляющую полость в основного клапана и далее поканалам в корпусе 1 - в канал 18 навход управляющего клапана и воздействует на затвор 5 этого клапана, Уси-.лию...

Номер патента: 1409985

Опубликовано: 15.07.1988

Автор: Савин

МПК: G05D 16/08

Метки: газа, давления, регулятор

...пружины 11, клапаны24 и 8 закрыты, газ на выход регулятора не поступает,При подаче на вход регулятора газас допустимым по условиям точности .иустойчивости давлением сила воздействия последнего на клапан 24 большесилы пружины 11. Клапан 24 отходитот седла 30, через элементы 23, 17,15 и 14 отводит от седла 6 дросселирующий клапан 8 и оба клапана открываются. Газ, дросселируясь в зазорахклапанных пар 24-26 и 6-8, поступаетв полости 27 и 5. Давление в полости5 по каналам 20 передается в полость19. По мере повышения давления в полости 27 сила его воздействия на поршень 21 и чувствительный элемент 18увелйчивается. Под действием повышающегося давления в управляющей полости 27 поршень 21 поднимается, сжимаяпружину 37 задания, а...

Номер патента: 1428991

Опубликовано: 07.10.1988

Автор: Широков

МПК: G01N 3/10, G05D 16/08

Метки: грунтов, давления, испытаний, стабилизатор, трехосных, устройству

...чертеже представлена схема ста:билизатора давления.Стабилизатор давления к устройстЭу для трехосных испытаний грунтовеодержит воздушный компрессор 1 сЭлектроприводом 2, ресивер 3, соединенный с дополнительным ресивером 4через обратный клапан 5 с нормальйо открытым электроклапаном 6 и имеюЩий датчик 7 верхнего предела и датчик 8 нижнего предела давления.Блок 9 управления электрически связан с электроприводом 2, электроклапаном 6 и датчиками 7 и 8. Блок 10стабилизации, состоит из последователь -но соединенных с дополнительным ресиВером 4 редукционных клапанов 11и 12. Блок 13 редуцирования давления соединен с блоком 1 О стабилизации и состоит из параллельно соединенных пневморедукторов 14, Каждый изпневморедукторов 14 соединен с...

Номер патента: 1615685

Опубликовано: 23.12.1990

Авторы: Антонов, Володин, Клокова

МПК: G05D 16/08

Метки: давления, жидкости, регулятор

...поршень 7 возвра-.щается в исходное положение, а связанный с ним золотник 1 - в нейтральное,Если давление в гидроцилиндре 16возрастет вьппе заданного значения,то повышается давление в полости 13и под его воздействием поршень 7 смещается внутрь цилиндра 6, а шток 8смещает золотник 1 в позицию сливажидкости из гидроцилиндра 16Давление в гидроцилиндре, канале 3 и полости 13 падает, и когда его величина достигнет заданного значения, поршень 7 возвращается в исходное положение, а золотник - в нейтральнуюпозицию.При колебаниях давления в гидроцилиндре 16, не превышающих допустимой величины, настроечное давление вполости 14 цилиндра 6 остается постоянным (золотники 5 и 11 находятсяв нейтральной позиции), а при повьппении давления выше...

Номер патента: 1621004

Опубликовано: 15.01.1991

Авторы: Нестерчук, Новиков, Перехрестенко, Сиденко, Трибухин

МПК: G05D 16/08

Метки: давления, регулятор, электрогидравлический

...заслонкой 19 перемешается вниз, увеличивая гидравлическое сопротивление управляемого дросселя типа сопло в заслон и, соответственно, давление в камере 17 управления. Под действием этого давления золотник 2 перемещается вниз, сжимая пружину 3 и сообщая тормозные цилиндры с источником давления. При этом возрастает давление в тормозных цилиндрах и в камере 9 гидравлической обратной связи по давлению, Рост давления продолжается до тех пор, пока суммарное действие пружины 3 и давления в камере 9 не переместит золотник вверх в нейтральное положение, при котором тормозные цилиндры разобщены как с источником давления, так и со сливом. При уменьшении тока в катушке 22 пропорционально уменьшается и давление в камере 17 управления, золотник под...
