Пузько

Номер патента: 1832183

Опубликовано: 07.08.1993

Автор: Пузько

МПК: G01M 7/00

Метки: конструкций, резонансной, частоты, элементов

...нижней частотой диапазона развертки частоты. со скоростью чъ При наличии сигнала на втором входе блока 1 развертки частоты происходит уменьшение частоты генератора 2 со скоростью чгч 1. При наличии сигналов на третьем (четвертом) входе блока 1 развертки частоты происходит увеличение (уменьшение) частоты генератора 2 со скоростью ч 2. Сигнал с выхода генератора 2 через регулятор 3 амплитуды и усилитель 4 мощности поступает в катушку подвижной части (обмотку возбуждения) вибростенда 5 с установленным на нем испытуемым обьектом 6, Сигнал с выхода вибропреобразователя 7 через согласующий усилитель 9 и блок 12 обратной связи поступает на управляющий вход регулятора 3 амплитуды для стабилизации уровня возбуждения вибростенда 5. Сигналы с...

Номер патента: 1778599

Опубликовано: 30.11.1992

Автор: Пузько

МПК: G01M 7/00

Метки: колебательной, механической, параметров, системы

...в сторону ее увеличения со скоростью развертки Ч 1, фиксируот частоту а 1, при которой сдвиг фаэ между возбуждающими колебаниями и колебаниями элемента конструкции равен л/2, изменяют скорость развертки частоты до знаценил Ч 2(Ч 2Ч 1) и фиксируот частоту м 2, при которой сдвиг фаз между возбуждающими колебанилми и колебаниями элемента конструкции равен л/2 и определяют значение резонансной частоты элемента конструкции, прицем после дастикения сдьчлга фаз, равного к/2, между вазбуждаощими колебаил 1 ли и колебаниями элемента конструкции при скорости развертки Ч 2 изменяют массу резонируощего элемента кострукции путем присоединения к ней добавочной массы гл 1 и воздействуют на конструкцию возбуждающими колебаниями изменлощейсл цастоты...

Номер патента: 1775631

Опубликовано: 15.11.1992

Автор: Пузько

МПК: G01M 7/00

Метки: конструкции, резонансной, частоты, элементов

...соединен с выходом второго счетчика импульсов, а управляющий вход через пятый элемент 36 задержки - с выходом цифрового компаратора 28, Входом 37 "пуск" устройства является единичный вход первого триггера 17,Устройство для определения резонансной частоты элементов конструкции работает следующим образом,В исходном состоянии триггеры 17 и 18 установлены в нуль, триггер 22 в единицу, частота задающего генератора 2 установлена равной нижней частоте диапазона частот развертки.Коммутатор 15 установлен в нейтральное положение, при этом его вход отключен от обоих выходов, а блок 1 управления разверткой частоты установлен в исходное состояние, при котором частота задающего генератора 2 фиксирована,При поступлении сигнала на вход "Пуск" 37...

Номер патента: 1751730

Опубликовано: 30.07.1992

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...вибро-преобразователя 6 подключен через последовательно соединенные согласующий усилитель 7 и первый измеритель 8 пиковогозначения к входу первого блока 9 памяти, выход которого соединен с одним входом блока 10 сравнения, выходом соединенного с упоавляющим входом регулятора 2 амплитуды, выход последнего соединен с входом формирователя 11 прямоугольных сигна лов, выходом подклюоенногс к обьединенным входам инверторэ 12, счетчика 13 импульсов и первого диффеоенцируюшега блока 14, Выход сцетцика 13 импульсов соединен с единичным входом второго тригге ра 16, прямой выход которого соединен с вторым входом элемента И 15, первый вход которого соединен с выходам формирователя 11 прямоугольных сигналов через пер. вый дифференцирующий блок 14....

Номер патента: 1744554

Опубликовано: 30.06.1992

Автор: Пузько

МПК: G01M 7/00

Метки: объекта, резонансных, частот

...а Я - вход через элемент ИЛИ. 56 - с управляющим входом 66 блока 1 управления. Второй вход элемента ИЛИ 55 соединен с управляющим входом 67, а второй вход элемента ИЛИ 56 через элемент 72 задержки соединен с управляющим входом 68, Управляющий вход ключа 52 соединен с выходом элемента ИЛИ 57, первый вход которого соединен с выходом одновибратора64, а второй вход - с прямым выходом триггера 49.Первый вход 65 блока, управления подключен к внешнему входу "Пуск", объединенному с В-входом триггера 49, 3-вход которого подключен к входу 73 "Сброс",Прямой выход триггера 49 соединен с управляющим входом ключа 59, Потенциальный выход источника Е питания через последовательно соединенные токостабилизирующий двухполюсник 63, ключ 60...

Номер патента: 1742798

Опубликовано: 23.06.1992

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...проходит через элементы И 17 и ИЛИ 20 на вход триггера 20, устанавливая его в единичное состояние (фиг.2 к), Ключевой элемент 3 при этом открывается и сигнал с выхода генератора 1 поступает снова через усилитель 4 в подвижную катушку вибратора 5.Одновременно сигнал с выхода триггера 22 поступает на вход блока 9 памяти для запоминания максимального значения напряжения с выхода вибропреобразователя 6, В момент окончания импульса формирователя 11 на вход сброса триггера 22 с выхода дифференцирующего блока 15 поступает импульс, устанавливающий триг51015 20 25 30 35 40 45 50 55 гер 22 в исходное состояние, При этом импульс через дифференцирующий блок 16 (фиг,2 м) устанавливает триггер 23 в исходное состояние (фиг.2 к).С задатчика 24...

Номер патента: 1741925

Опубликовано: 23.06.1992

Автор: Пузько

МПК: B06B 1/04

Метки: вибратор, электродинамический

...(не обозначен). Выход второго сумматора 20 через корнеизвлекающий преобразователь 21 соединен с входом первого ключа 50, выходтретьего сумматора 28 соединен с входом "Делимое" блока 48 деления, вход "Делитель" которого соединен через корнеизвлекающий преобразователь 33 к выходу четвертого сумматора 29, а выход - с входом второго ключа 51, Выход пятого сумматора 30 соединен с входом "Делимое" блока 49 деления, вход "Делитель" которого соединен с выходом шестого сумматора 31 через корнеизвлекающий преобразователь 34, Выход блока 49 деления соединен с входом третьего ключа 52, Выходы ключей 50-52 соединены с входами с первого по третий седьмого сумматора 32, выход которого соединен с вторым входом первого блока 14 перемножения.Датчики 35 и...

Номер патента: 1709280

Опубликовано: 30.01.1992

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...присутствуют сигналы,определяемые содержимым задатчика 34 1количества импулЬсов (при нулевом сигналена управляющем входе коммутатора 46 наего. выходы поступают сигналы с первойгруцпы входов возбуждения вибратора положительной полярности. Каждый раз приустановлении триггера 17 в единичное состояние с выхода дифференцирующего блокана вход 28 счетчика 32 поступаюткороткие импульсы, временное положение. которых соответствует передним фронтамимпульсов на выходе триггера 17, временное йоложение последних соответствуетвременному положению импульсов возбуждения вибратора 5,Каждый импульс, поступающий на счетный вход счетчика 32 импульсов, непосредственно с выхода дифференцирующегоблока 20 поступает также через элемент 36задержки на вход...

Номер патента: 1705806

Опубликовано: 15.01.1992

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...1 ель 3 пс ь;,ачений тос 1 упае 1 навход (лока,.дти хьторьй фи; сируетмкс аль.о зд;:з ", си;цала.В режи .,".зц 1 зил амцлиудных 45значений ьн;тгт, ьсоз, гтгрмиоуемых вибратором 5, г в,и бптка 1 О сравнения черезкоммутаор 1 -одз;-ся нагряжение с выхода исто н.1,з опс.ц.ого напряжения (непоказан). Звф,:сировзгц оа в блоке 9 цамяти максимальное значение сигнала в момент паузы сравнивается с опорным вблоке 10 сраь,ения ч подается на управляющий вхо,д регулятора 2 амплитудьь подстраивая амплитуду импугп сов до значения 55опорного напряженияВ режиме цро рам лцото изменения амплитудных знач.,ний .опУльсной последовательности ч.:;. едуч цихся разнополярныхимпульсог. с ампл, . удамц изменяющимися по закону линейно-дискретно нарастающей...

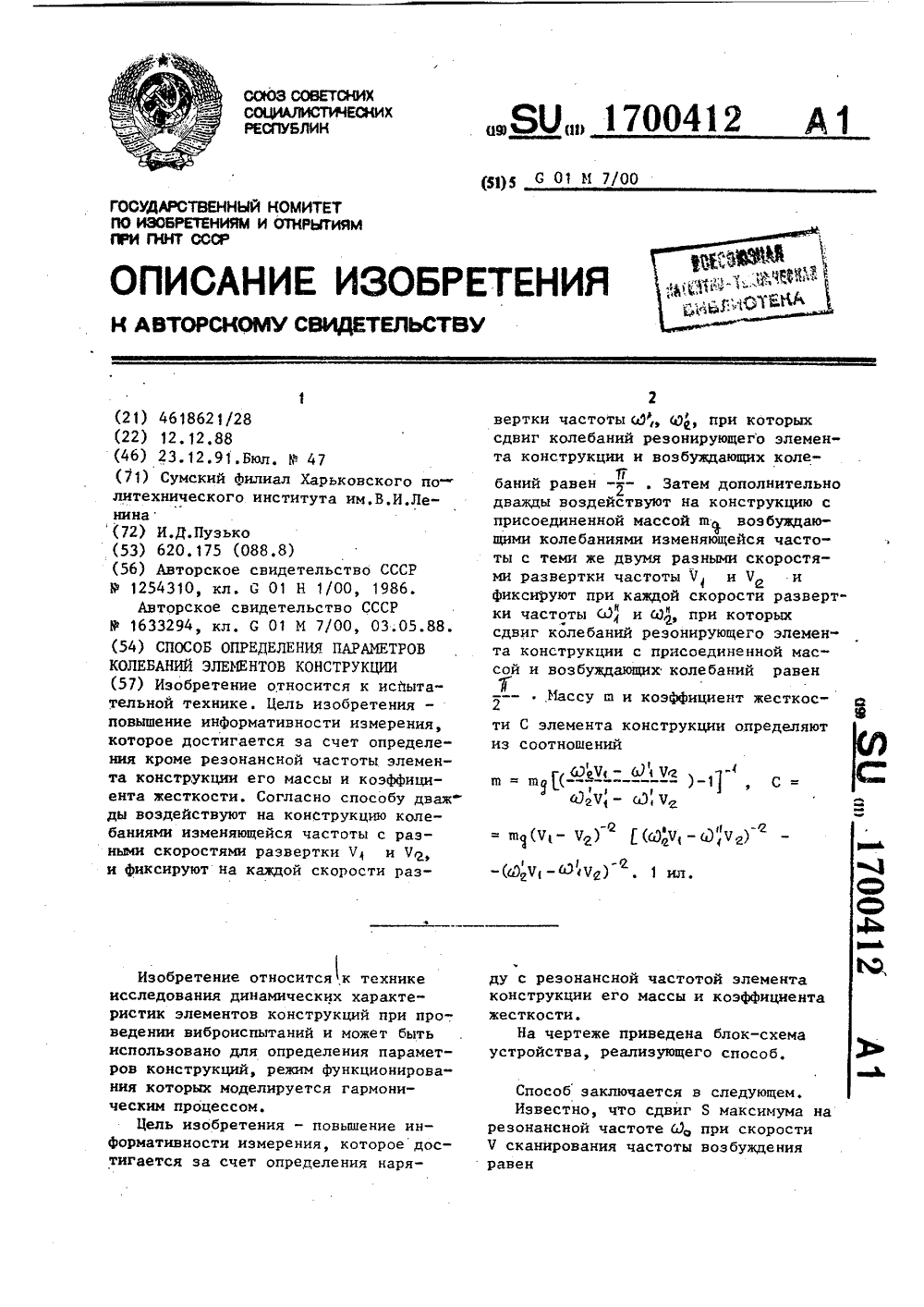

Номер патента: 1700412

Опубликовано: 23.12.1991

Автор: Пузько

МПК: G01M 7/00

Метки: колебаний, конструкции, параметров, элементов

...23 установлены в нуль, то на вы- Чгходах дешифратора 24 установлены нуле- в в ) значению частоты Сдл резо 30 Чл- Чгвые сигналы. При поступлении сигнала нансного пика, сдвинутой по отношена вход 28 "Пуск" второй триггер 23 нию к резонансной частоте (до в стаустанавливается в единицу, при этом тическом режиме на величину Д ,на первом выходе дешифратора 24 появ- Имп ульсный сигнал с первого выходаляется сигнал, поступающий на первый п 1 ого коммутатора. поступает чеуправляющий вход первого коммутатора рез .эле 26рез.элемент задержки на единичный21. При наличии кодовой комбинации вход три г 2200 н ввход триггера , устанавливая его в0 на входах дешифратора 24 на его вы- единицу, Так как оба триггера 22 и 23ходах сигналов нет, при наличии...

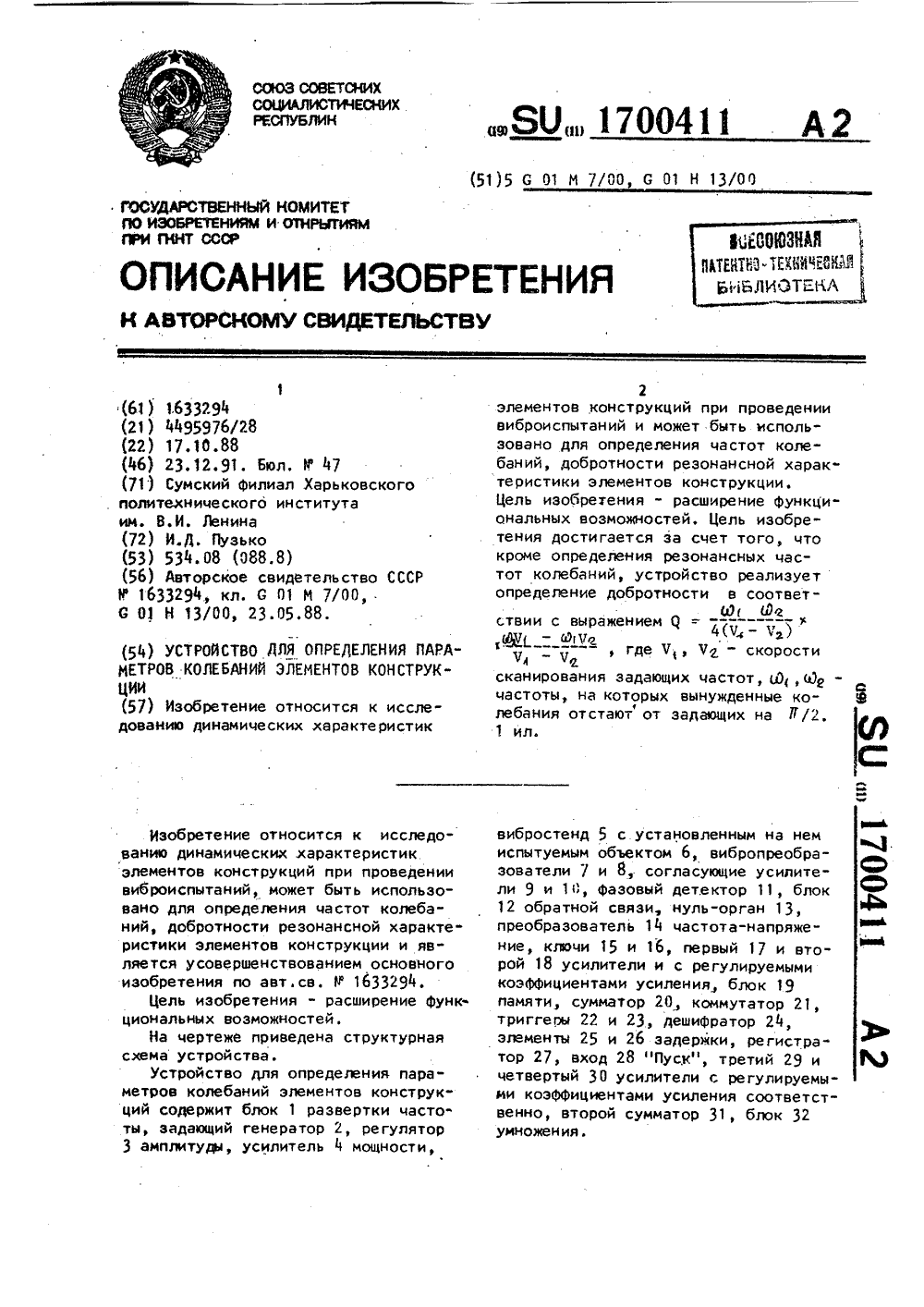

Номер патента: 1700411

Опубликовано: 23.12.1991

Автор: Пузько

МПК: G01H 13/00, G01M 7/00

Метки: колебаний, конструкции, параметров, элементов

...усилитель 7 и блок 9 памяти к его вычитающему ,входу. Выход сумматора 20 подключен ,к входу регистратора 27 и входу бло,ка 32 умножения, второй вход которого З 0 подключен к выходу второго сумматора 31, суммирующий и вычитающий входы которого подключены .через третий 29 и четвертый 30 усилители соответственно к выходам блока 19 памяти и второго усилителя 18, Выход блока 32 умножения подключен к второму входу регистратора 27.Устройство работает следующим образом.Возбуждают объект 6 колебаниями с изменяющейся с постоянной ско-, ростью частотой, устанавливаемой сигналом с выхода коммутатора 21 по пер- вому входу блока развертки частоты, измеряя при этом сдвиг Фаз между45 возбуждающими колебаниями и колебаниями объекта 6, которые...

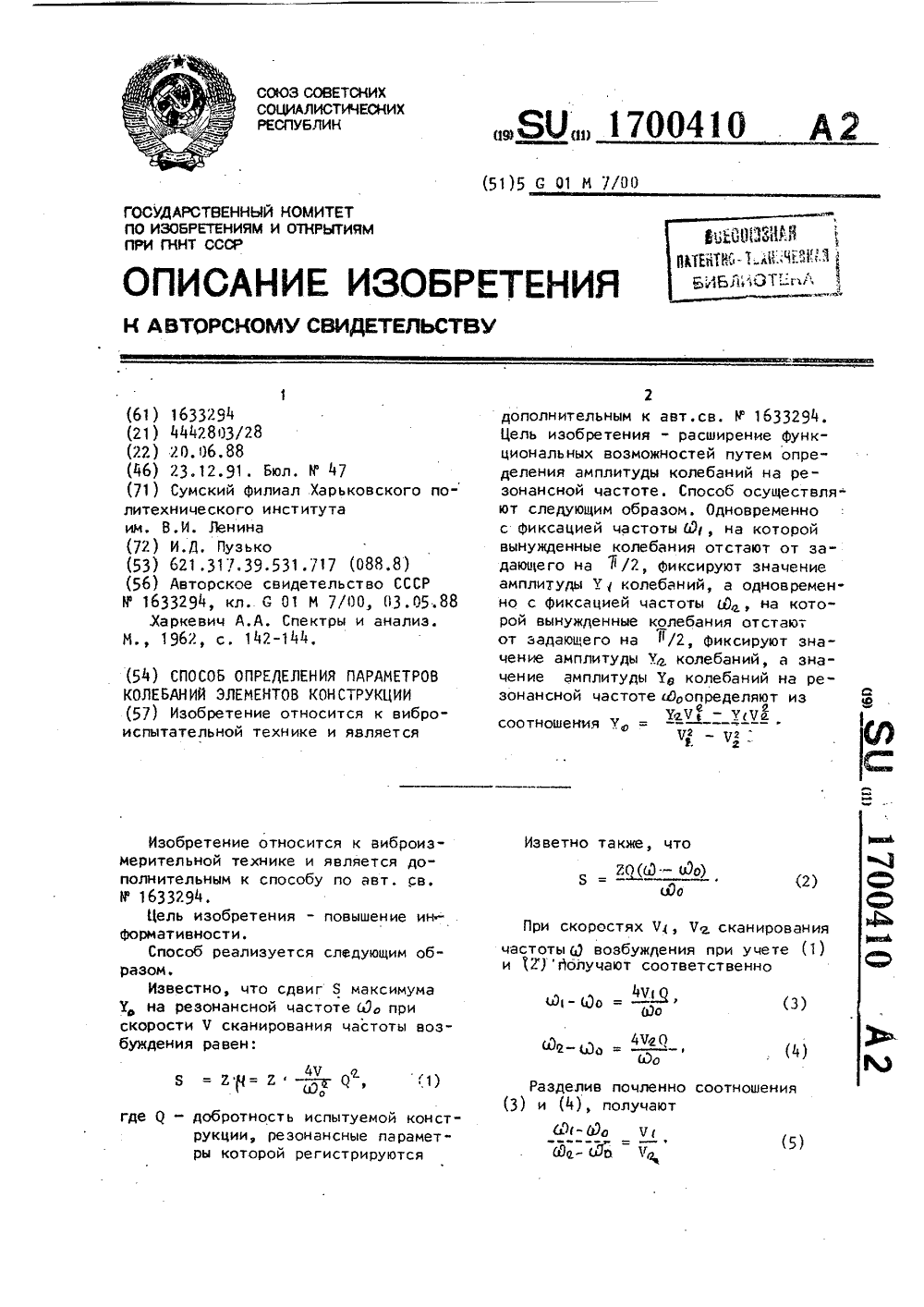

Номер патента: 1700410

Опубликовано: 23.12.1991

Автор: Пузько

МПК: G01M 7/00

Метки: колебаний, конструкции, параметров, элементов

...а одновремен" ксацией частоты Ыф на котоужденные колебания отстают ющего на /2 ф фиксируют знамплитуды У 2, колебаний, а знаамплитуды уфф колебаний на реой частоте Ы 0 определяют изу Чф - у(Чения у,0 =Ч 21700410 при которойэлемента кондающих нан отоколебТ( ний У итуды к(6 ещЧ ты ЬТ тики час- онанс при веденно вол мак 1 В Д тот ой име соотношен июколебаний нчто обеспечтивности. 4 Чдй О где меет Ь,т фу 4 Ч 0(10) и ле о 1 где Ч,Ч е 1 ПЕ 40 веден уды к ксированияна частоте(А пл кола рректор Л Па,Заказ 446 ВНИИПИ Го Подписноезобретениям и открытиям при ГКНТ СССРРаушскэя наб., д. 4/5 Производств здательский комбинат "П После простых преобразований изсоотношения (5) получают звестно, что изменение высоимума резонансной характериснамическом...

Номер патента: 1696928

Опубликовано: 07.12.1991

Автор: Пузько

МПК: G01M 7/00

Метки: конструкции, характеристик, частотных, элементов

...по разности частот, зафиксированных при возрастании (Л+) =иА+) - а 4+ и при убывании (Л( ) =в ) - й 4частоты возбуждающей силы, 3 ил. Способ осуществляется следующим разом.Испытуемую конструкцию возбуждают периодической силой с постоянной скоростью изменения частоты, измеряют сдвиг фаз между колебаниями испытуемого элемента конструкции и возбуждающей силой и фиксируют резонансную частоту, который соответствует сдвиг фаз, равный л/2, Указанную процедуру повторяют четыре раза; первый раз при возрастании частоты возбуждающей силы со скоростью Ч 1, второй раз при убывании частоты с той же скоростью Ч, т,е. при изменении частоты со скоростью Ч 1, при третьем и четвЕртом воздействиях скорость изменения частоты возбуждающей силы...

Номер патента: 1654792

Опубликовано: 07.06.1991

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...состояние,Поэтому при появлении положительного импульса на выходе блока 14 на выходеэлемента И 15 появляется импульсный сигнал, устанавливающий триггер 17 в единицное состояние, При этом ключ 3 замыкается,одновременно сигнал с выхода триггера 17подается на вход блока 9 памяти и подготавливает его для запоминания поступающегона его вход сигнала, а сигнал с выхода генератора 1 поступает через усилитель 4 в обмотку подвижной катушки вибратора 5.Выходной сигнал вибропреобразователя 6 через согласующий усилитель 7 и измеритель 8 пиковых значений поступает навход блока 9 памяти, который фиксируетмаксимальное значение сигнала,Сигнал с выхода блока 9 памяти подается на первый вход блока 10 сравнения, навторой вход которого подается опорное...

Номер патента: 1654791

Опубликовано: 07.06.1991

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...на выходе дифференцирующего блока 14 преобразуется в прямоугольные импуль- этот импульс проходит через элементы И 17 сы (фиг. 2 б) формирователем 11 прямо- и ИЛИ 20 на вход триггера 22, устанавливая угольных импульсов. На выходе его в единичное состояние (фиг. 2 к). Ключедифференцирующего блока 14 формируют- вой элемент 3 при этом открывается, и сигся положительные импульсы(фиг, 2 в), соот нал с выхода генератора 1 подается снова ветствующие переднимфронтам импульсов через усилитель 4 в подвижную катушку формирователя 11. На выходе дифферен- вибратора 5,цирующего блока 15 формируются поло- Одновременно сигнал с выхода триггежительные импульсы (фиг, 2 г), ра 22 поступает на вход блока 9 памяти для со 9 тветствующие задним фронтам импуль...

Номер патента: 1649519

Опубликовано: 15.05.1991

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...между формируемымивибратором 5 импульсными сигналами.При появлении сигнала на выходесчетчика 13 триггер 16 устанавливается в единичное состояние. Поэтому припоявлении положительного импульса навыходе блока 14 на выходе элемента И15 появляется импульсный сигнал, который устанавливает триггер 17 в единичное состояние. При этом ключевойэлемент замкнут одновременно сигналс выхода триггера 17 подается на входблока 9 памяти и подготавливает егок приему сигнала с выходасогласующего усилителя 7, а сигнал свыхода усилителя 29 поступает черезключевой элемент 3 в обмотку подвижной катушки вибратора 5.Выходной сигнал вибропреобразователя 6 через согласующий усилитель 7,заградительный Фильтр 24 и измеритель8 пиковых значений поступает на вход.блока...

Номер патента: 1647645

Опубликовано: 07.05.1991

Автор: Пузько

МПК: G11B 27/10

Метки: движущейся, колебаний, ленты, магнитной

...и выступают за еекрая, и магнитной головкой 6, рабочий зазоркоторой не выступает за края магнитнойленты, так как сама головка расположенамежду головками 4 и 5.Сигнал с выхода головки 4 через усилитель 7 поступает на вход детектора 14 и одиниз входов блока 12 вычитания, а сигнал свыхода головки 5 через усилитель 8 поступает на вход детектора 15 и второй вход блока12. С выходов детекторов 14 и 15 сигналыпоступают на входы блока 10 вычитания ивходы сумматора 18,Сигнал с выхода блока 12 через детектор 16 поступает на один из входов блока 11,на второй вход которого поступает сигнал свыхода блока 10. Сигнал с выхода головки 6через усилитель 9 и выпрямитель 17 поступает на один вход блока 13, на другой входкоторого поступае; сигнал с выхода...

Номер патента: 1642447

Опубликовано: 15.04.1991

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...рабочего импульса вибратора 5, поступает через замкнутый ключ 31 на вход коммутатора 22 и далее на суммирующий вход счетчика 25, увеличивая 5055 32 замыкается, С выхода ключа 32 импульс через элемент ИЛИ 38 поступает на счетный вход счетчика 34, увеличивая его содержимое на единицу младшего разряда, Задержанный элементом 39 импульс постуего содержимое на единицу младшего разряда, Этот же импульс, задержанный элементом 30, поступает на вход блока 27, а с выхода ключа 31 - на вход установки нулевого состояния триггера 33.При этом ключ 31 размыкается, а ключпает на вход блока 36, При равенстве кодовсчетчика 34 и задатчика 35 этот импульсдалее поступает на вход установки нулевогосостояния счетчика 34, а через коммутатор42 и элемент ИЛИ 37...

Номер патента: 1633294

Опубликовано: 07.03.1991

Автор: Пузько

МПК: G01H 13/00

Метки: конструкции, резонансной, частоты, элементов

...через усилители 9 и 1 О поступают на фазовый детектор 11. При совпадении частоты возбуждения с резонансной частотой объекта 6 разность фаз сигналов на входах фазового детектора 11 равна л/2, а сигнал на его выходе равен нулю. На выходе нуль-органа 13 при этом появится импульсный сигнал, который через коммутатор 21 поступает на управляющий вход ключа 15, при этом в блок 19 памяти вводится напряжение, пропорциональное значению частоты. Вначале производится сканирование со скоростью и, а после срабатывания нуль-органа 12 осуществляется сканирование со скоростью ог. Сигнал с блока 19 алгебраически суммируется в сумматоре 20 с сигналом свыхода усилителя 18 в момент срабатываниянуль-органа 13, а результат регистрируетсярегистратором...

Номер патента: 1628004

Опубликовано: 15.02.1991

Авторы: Пизик, Пузько, Шмуратов

МПК: G01R 21/06

Метки: мощности, реактивной

...напряжения. На выходе блока 1 умножения формируется сигнал ф)1(с):о(т) = 0 З 1 п Вт; (1) 1(1) = 1 п, з 1 п ( в т - ср); (2)ц(1)1(1) = 0 п,1 з 1 п в 1 з 1 п (вт-ср), (3) где ц(т),1(т), Оп,1 - мгновенные и амплитудные значения напряжения и тока;в - круговая частота;р - сдвиг фазы.После взятия производной от обеих частей равенства (3) получим положительную А и отрицательную А амплитуды произведения:(4)А = - 0 1 з 1 п 2-К-,2Произведение 0 значения А и инвертированного значения - А равно0 - А ( - Ап)=0 1 созз 1 п , (6)2 2После извлечения корня квадратного иэлевой и правой частей соотношения (6) получимо 1О - 0 1 созз 1 п - = - Оп 1 з 1 п р =2 2 2=-01 з 1 п р,что соответствует величине реактивной мощности цепи,Положительная и отрицательная...

Номер патента: 1618458

Опубликовано: 07.01.1991

Автор: Пузько

МПК: B06B 1/04

Метки: вибратор, электродинамический

...5 - коэффициент усиления усилителя 7, С выхода блока 3 интегрирования через усилитель б сигнал О 2 посупает на контакт 20 переключателя 12 где п 1 - коэффициент передачи блока 3;П 4 - коэффициент усиления усилителя 6;С выхода блока 3 через блок 4 интегрирования и усилитель 5 сигнал О 1 поступает 5 на контакт 19 переклгочателяО 1 = поп 1 п 2 пзх, (3)где п 2 - коэффициент передачи блока 4;пз - коэффициент усиления усилителя 5.Уравнение движения подвижной систе мы вибратора при наличии жесткой связикатушки с обмоткой возбуждения и платформы виброатора имеет видгпхх Ьх Сх = Е= В 5 =1; (4)где гп - масса подвижной системы вибрато ра,Ь, - коэффициент демпфирования;с - коэффициент жесткости;оо ох, х, х - ускорение, скорость и перемещение...

Номер патента: 1615688

Опубликовано: 23.12.1990

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...5, триггер 16 установлен в единичное состояние, ключ, 23 замкнут иимпульс, по времени соответствующийпереднему Фронту рабочего импульсавибратора 5, поступает на вход коммутатора 22 и далее на суммирующийвход реверсивного счетчика 25, увеличивая его содержимое на единицу младшего разряда. Тот же импульс, задержанный элементом 30 задержки, поступает на вход блока 27 срввнения ипри равенстве кодов на выходах разрядов реверсивного счетчика 25 и задатчика 26 поступает на нулевой входтриггера 24, устанавливая его в нулевое состояниеВ этом случае сигналс входа коммутатора 22 поступает наего выход, подключенный к вычитающему входу реверсивного счетчика 25(импульсов),При нулевом состоянии счетчика 25на выходе элемента И 29 появляетсясигнал,...

Номер патента: 1615633

Опубликовано: 23.12.1990

Автор: Пузько

МПК: G01R 19/10

Метки: двух, напряжений, отношения

...2ОвхиОвх 1т, е. инвертированное напряжение Олв )(Тг)в момент тг пропорционально логарифму отношения меньшего измеряемого напряжения к большему.Устройство, реализующее способ, содержит первый 1 и второй 2 источники экспоненциально падающих напряжений,первый 3 и второй 4 нуль-органы, первыйключ 5, входы большего 6 и меньшего 7измеряемых напряжений, источник 8 опо;.:ного напряжения, интегратор 9, второйключ 10, инвертор 11, вход 12 "Пуск", первый 13, второй 14 и третий 15 выходы устройстВа,К первым входам нуль-органов 3 и 4подключены входы 6 и 7 соответственно, квторым входам - выход источника 1, вход"Пуск" устройства, Выход нуль-органа 3подключен к входам "Пуск источника 2 иинтегратора 9, К Входам "Останов" источника 2 и интегратора 9...

Номер патента: 1612281

Опубликовано: 07.12.1990

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...его в единич-ное состояние.Поэтому при появлении положительного импульса на выходе блока 14 дифференцирования на ттыходе элемента И 15 появляется импульсный сигнал, который устанавливает триггер 7 в единичное состояние. При этом ключ 3 будет замкнут, одновременно сигнал с выхода триггера 17 поступает на вход блока 9 памяти и подготавливает его, а сигнал с выхода генератора 1 поступает через регулятор 2 амплитуды и усилитель 4 мощности в обмотку подвижной катушки вибратора 5.Зыходной сигнал вибропреобразователя 6 через согласующий усилитель 7 и измеритель 8 пиковых значений поступает на вход блока 9 памяти, который фиксирует максимальное значение сигнала.3 режиме стабилизации амплитудных значений импульсов, формируемых...

Номер патента: 1599788

Опубликовано: 15.10.1990

Автор: Пузько

МПК: G01R 19/10, G01R 29/06

Метки: двух, напряжений, функциональный

...в момент Е формируется сигнал Ц эг(С ), который пропорционален отношению .меньшего входного напряжения Б в к большему 11 ,ц .По команде, поступающей в момент времени й на.вход "Пуск" источника 3 с выхода нуль-органа 4, на выходе источника 3 Формируется третье экспоненциально падающее от уровня Б(при 0 сБь,) с постоянной времени , напряже.п.е Ц (С), которое поступает на первый вход нуль-органа 6, .на второй вход которого подаетсянапряжение П ЮоЦ, )При выполнении условия Е э (Г) ПэгЭ в момент времени С на выходе нульгоргана 6, формируется сигнал, поступающий на управляющий вход ключа 8 и открывающий его. При этом на выходе 15 устройства в моментформи 2 руется сигнал Б,( 1,который пропорционален отношению большего входного...

Номер патента: 1583778

Опубликовано: 07.08.1990

Автор: Пузько

МПК: G01M 7/00

Метки: колебательной, механической, рассеяния, системы, собственной, частоты, энергии

...элемент 25 задержки,Устройство работает следующим образом.Измерительный преобразователь 1скорости формирует на выходе напряжение, пропорциональное производнойперемещения Х, а на выходе интегратора 2 формируется напряжение,пропорциональное перемещению Х, На выходахпервого 3 и второго 4 знакочувствительных элементов формируются сигналы в течение положительных полупериодов входных сигналов ХХ соответственно,На выходе элемента И 5 формируется сигнал при совпадении положительных значений Х и Х в каждом пол .пе.риоде.В момент с формирования сигналана выходе элемента И 5 первый триггер14 устанавливается в единичное состояние импульсом с выхода первогодиода 8,При этом первый ключ 17 замыкается и на вход первого счетчика 19 поступают...

Номер патента: 1575125

Опубликовано: 30.06.1990

Автор: Пузько

МПК: G01R 19/10

Метки: двух, напряжений, отношения

...триггер 12 устанавливается в нуль через промежуток времени С определяемый элементом 16 задержки Ыз 7) . При установлении триггера 12 в нуль ключ 8 замыкается и на входы делителей 9 и 10 поступают импульсь с выхода генератора 13 импульсов, На счетные входы счетчиков 4 и 5 поступают импульсы, частоты следования которых пропорциональны величинам Би Ц 0, соответственно. При поступле 1нии каждого очередного импульса на вход счетчика 4 тот же импульс, задержанный элементом 14 задержки, поступает на вход компаратора 6. При поступлении импульсов на счетный вход (вычитающий вход) счетчика 4 содержимое счетчика уменьшается. При равенстве содержимого счетчика 4 и регистра 19 на выходе компаратора 6 появляется импульс, поступающий на вход...

Номер патента: 1557548

Опубликовано: 15.04.1990

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...дифференцирующий блок 20 триггер16 устанавливается в нулевое состояние,В соответствии с состоянием триггера 2 1 (единичное или нулевое) сигнал с выхода ключа 3 поступает навход усилителя 4 мощности соответственно через ключ 24 или через инвертор 23. При этом на вход подвижнойкатушки вибратора 5 поступают импульсные сигналы положительной или отрицательной полярности соответственно,Очередной сигнал с выхода регулятора 2 амплитуды поступает на входусилителя 4 мощности через интервалвремени, равный паузе между импульсами, определяемой состоянием счетчика 13Полярность очередного сигнала определяется состоянием триггера 21,При поступлении сигнала на шину"Пуск" 27 триггер 21 устанавливаетсячерез элемент И 31 И 26 в единичное состояние. При...

Номер патента: 1534433

Опубликовано: 07.01.1990

Автор: Пузько

МПК: G05D 19/02

Метки: колебаний

...1 на усилитель 4 и далеена вибратор 5, Выходной сигнал вибропреобразователей 6 через согласующий усилитель 7 и измеритель 8 поступает на вх ч блока 9, который запоминает макс лльное значение сигнала. Это значение сигнала в моментпаузы сравнивается с заданным в блоке 10, и разность их поступает на управляющий вход регулятора 2, подстраивая амплитуду импульсов до заданногозначения,В режиме программного измененияамплитуда импульсов по линейно-дискретно нарастающей до максимальногозначения и далее линейно-дискретноубывающей от максимального значения .зависимости на вход коммутатора 21поступает сигнал с выхода цифроаналогового преобразователя 28.Во время формирования импульсов,поступающих на вибратор 5, триггер16 установлен в единичное...

Номер патента: 1509126

Опубликовано: 23.09.1989

Автор: Пузько

МПК: B06B 1/04

Метки: вибратор, электродинамический

...колебания подвижной цилиндрической катушки 4 передаются датчику 12 положения, воздействуюшему на блок 11 усреднения. Последний формирует сигнал, характеризующий среднее положение подвижной цилиндрической катушки 4, около которого происходят ее механические колебания. Сигнал блока 11 усреднения поступает на блок 15 дифференцирования и на блок 10 сравнения, на который воздействует также источник 9 регулируемого напряжения. Результат сравнения с блока 10 сравнения подается на суммирующий усили 15091265 10 15 20 Формула изобретения 25 30 35 40 45 50 55 тель 13, на который воздействует также блок 15 дифференцирования, обеспечивающий уменьшение влияния переходнь 1 х процессов. Сигнал суммирующего усилителя 13 через сумматор 7 и...
