Способ управления процессом разделения изопренизоамиленовой фракции

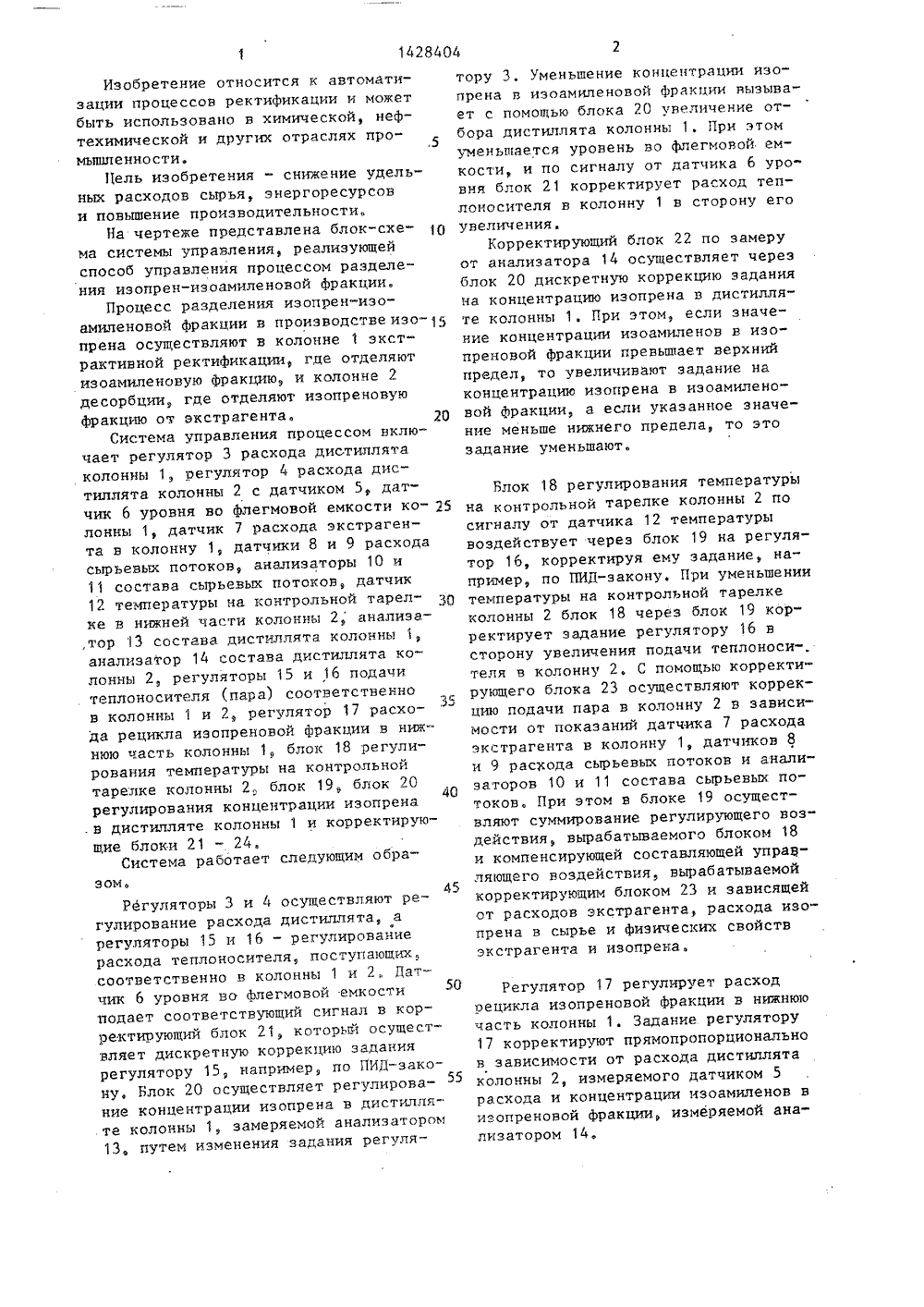

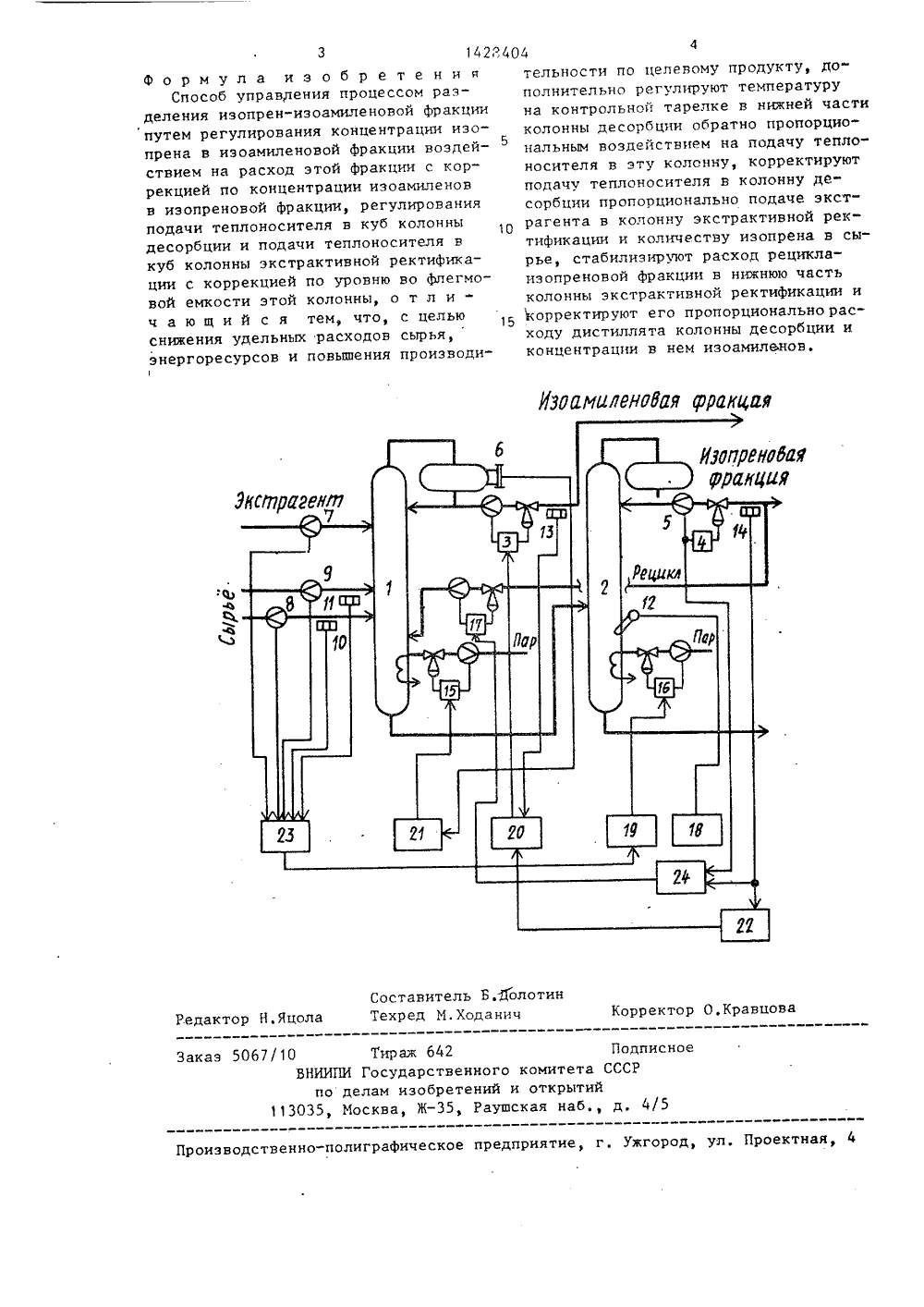

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 04 1 01) 1)4 В 01 П 3 05 Р 27 00 АНИЕ ИЗОБРЕТЕН 7 И к областитификао в химиругих отволяет етение относится зации процессов реет быть использованефтехимической и автоматции, мо еской,аслях п смышленности и низить удел горесурсов и ность по цел управления и прен-изоамил ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ВТОРСКОМ,/ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССУ 673291, кл. В 01 0 3/42, 1977,Авторское свидетельство СССРВ 1276349, кл. В О 1 П 3/42, 1987(54) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМРАЗДЕЛЕНИЯ ИЗОПРЕН-ИЗОАМИЛЕНОВОЙФРАКЦИИ ныи расход сырья, энерповысить производительвому продукту, Способ оцессом разделения изоновой фракции осуществляют следующим образом. Регулируютконцентрацию изопрена в изоамиленовой фракции (дистилляте колонны экстрактивной ректификации) воздействием на расход этой фракции с коррекцией по концентрации изоамиленов визопреновой фракции (дистилляте колонны десорбции), регулируют подачутеплоносителя в куб колонны десорбции. Регулируют подачу теплоносителяв куб колонны экстрактивной ректификации с коррекцией по уровню во флегмовой емкости этой колонны. Регулируют температуру на контрольной тарелке в нижней части колонны десорбции воздействием на подачу теплоносителя в эту колонну. Корректируют подачу теплоносителя в колонну десорбции в зависимости от подачи экстрагента в колонну экстрактивной ректификации и количества изопрена в сырье и регулируют расход рецикла изопреновой фракции в нижнюю часть колонны экстрактивной ректификации скоррекцией по расходу и составу дистиллята колонны десорбции. 1 ил.Изобретение относится к автоматизации процессов ректификации и можетбыть использовано в химической, нефтехимической и других отраслях про,5мышленности.Цель изобретения - снижение удельных расходов сырья, энергоресурсови повышение производительностиНа чертеже представлена блок-схема системы управления, реализующейспособ управления процессом разделения иэопрен-иэоамиленовой Фракции.Процесс разделения иэопрен-изоамиленовой фракции в производстве изо прена осуществляют в колонне 1 экстрактивной ректификации, где отделяютизоамиленовую фракцию, и колонне 2десорбции, где отделяют изопреновуюФракцию от вкстрагента. 20Система управления процессом включает регулятор 3 расхода дистиллятаколонны 1, регулятор 4 расхода дистиллята колонны 2 с датчиком 5, дат"чик 6 уровня во Флегмовой емкости колонны 1, датчик 7 расхода экстрагента в колонну 1, датчики 8 и 9 расходасырьевых потоков, анализаторы 10 и11 состава сырьевых потоков, датчик12 температуры на контрольной тарелке в нижней части колонны 2, анализа,тор 13 состава дистиллята колонныанализатор 14 состава дистиллята колонны 2, регуляторы 15 и 16 подачитеплоносителя (пара) соответственнов колонны 1 и 2, регулятор 17 расхода рецикла иэопреновой Фракции в нижнюю часть колонны 1 блок 18 регулирования температуры на контрольнойтарелке колонны 2. блок 19, блок 2040регулирования концентрации изопрена. в дистилляте колонны 1 и корректируюшие блоки 21 - 24,Система работает следующим образом.5Регуляторы 3 и 4 осуществляют регулирование расхода дистиллята, арегуляторы 15 и 16 - регулированиерасхода теплоносителя, поступающих,соответственно в колонны 1 и 2 Датчик 6 уровня во Флегмовой емкостиподает соответствующий сигнал в корректирующий блок 21, который осуществляет дискретную коррекцию заданиярегулятору 15, например, по ПИД-закону. Блок 20 осуществляет регулирование концентрации иэопрена в дистилляте колонны 1, замеряемой анализатором13, путем изменения задания регулятору 3, Уменьшение концентрации иэопрена в иэоамиленовой фракции вызывает с помощью блока 20 увеличение отбора дистиллята колонны 1, При этом уменьшается уровень во Флегмовой емкости и по сигналу от датчика б уро" вня блок 21 корректирует расход теплоносителя в колонну 1 в сторону его увеличения.Корректирующий блок 22 по замеру от анализатора 14 осуществляет через блок 20 дискретную коррекцию задания на концентрацию изопрена в дистилляте колонны 1, При этом, если значение концентрации изоамиленов в иэопреновой Фракции превышает верхний предел, то увеличивают задание на концентрацию изопрена в иэоамиленовой Фракции, а если указанное значение меньше нижнего предела, то это задание уменьшают.Блок 18 регулирования температуры на контрольной тарелке колонны 2 по сигналу от датчика 12 температуры воздействует через блок 19 на регулятор 16, корректируя ему задание, например, по ПИД-эакону. При уменьшении температуры на контрольной тарелке колонны 2 блок 18 через блок 19 корректирует задание регулятору 16 в сторону увеличения подачи теплоноси". теля в колонну 2. С помощью корректирующего блока 23 осуществляют коррекцию подачи пара в колонну 2 в зависимости от показаний датчика 7 расхода эк трагента в колонну 1, датчиков 8 и 9 расхода сырьевых потоков и анализаторов 10 и 11 состава сырьевых потоков, При этом в блоке 19 осуществляют суммирование регулирующего воз" действия, вырабатываемого блоком 18 и компенсирующей составляющей управляющего воздействия вырабатываемой корректирующим блоком 23 и зависящей от расходов экстрагента, расхода изопрена в сырье и Физических свойств экстрагента и изопрена.Регулятор 17 регулирует расход рецикла изопреновой Фракции в нижнюю часть колонны 1, Задание регулятору 17 корректируют прямопропорционально в зависимости от расхода дистиллята колонны 2, измеряемого датчиком 5 расхода и концентрации изоамиленов в иэопреновой Фракции, измеряемой анализатором 14,142 Составитель Б,вколотиТехред М.Ходанич Корректор О,Кравцо едактор Н.Яцол 42 067/10 Гираж ВНИИПИ Государ по делам чзо 113035, Москва, Жписно ака омитета СССРоткрытийая наб., д. 4/ венног етений роизводственно-полиграфическое предприятие, г, Уж ул. Проектная Формула изобретенияСпособ управления процессом разделения изопрен-изоамиленовой фракции путем регулирования концентрации изопрена в изоамиленовой фракции воздействием на расход этой фракции с коррекцией по концентрации изоамиленов в изопреновой фракции, регулирования подачи теплоносителя в куб колонны десорбции и подачи теплоносителя в куб колонны экстрактивной ректификации с коррекцией по уровню во флегмовой емкости этой колонны, о т л ич а ю щ и й с я тем, что, с целью снижения удельных расходов сырья, энергоресурсов и повьппения производи Я 404тельности по целевому продукту, до"полнительно регулируют температуруна контрольной тарелке в нижней частиколонны десорбции обратно пропорциональным воздействием на подачу теплоносителя в эту колонну, корректируютподачу теплоносителя в колонну де"сорбции пропорционально подаче экстрагента в колонну экстрактивной ректификации и количеству изопрена в сырье, стабилизируют расход рециклаизопреновой фракции в нижнюю частьколонны экстрактивной ректификации и 1 В корректируют его пропорционально расходу дистиллята колонны десорбции иконцентрации в нем изоамильнов. Й 0 аиимн 03 аю ращаю
