Устройство для регулирования уровня воды в оросительной системе

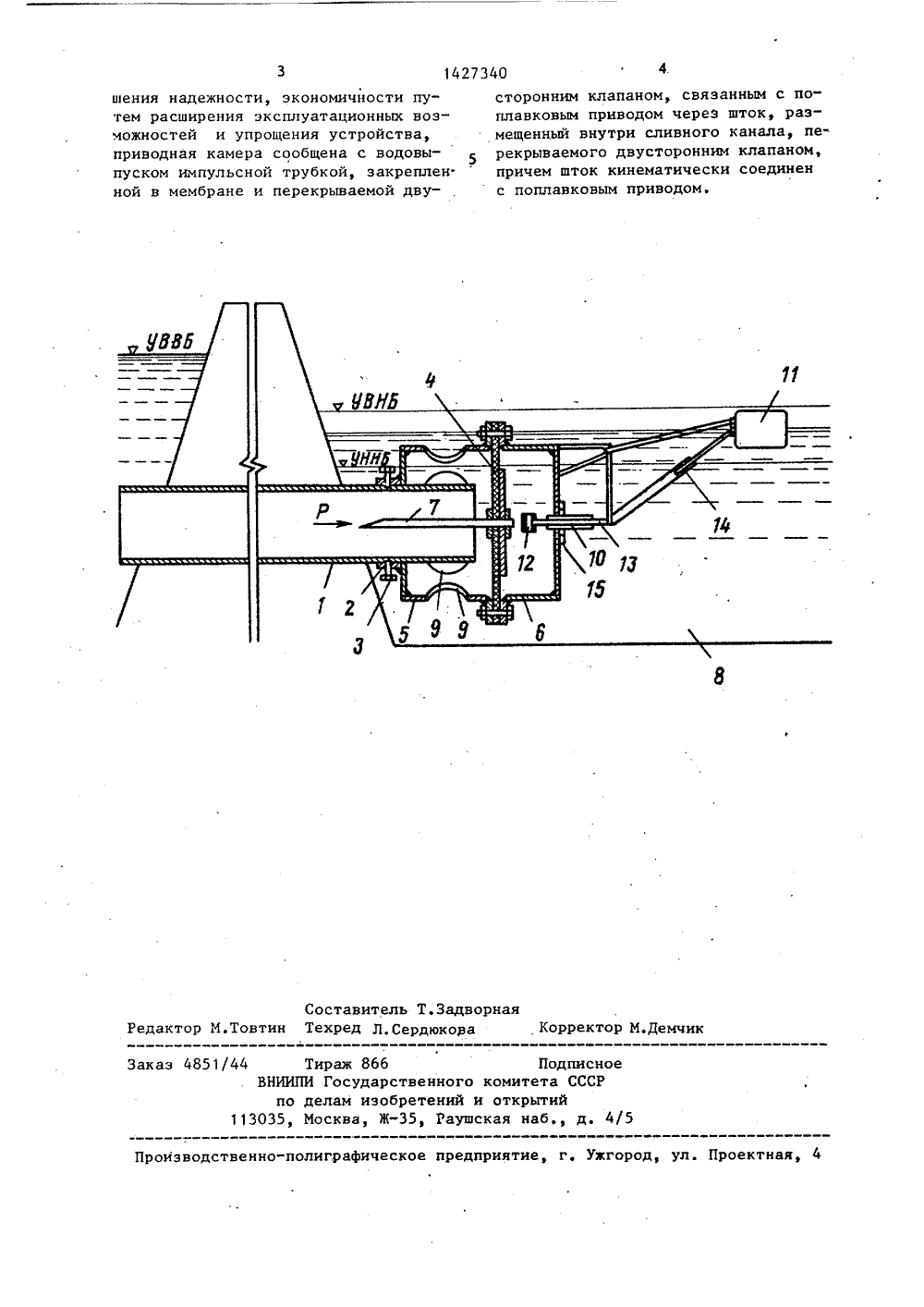

(51) 4 2 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ ОПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ СВИДЕТЕЛЬСТВ 4216394/24-2424,03.8730.09.88. Бюл, ВУкраинский научикий институт оро яйствен ью изоб аспределения на внутрихой оросительной сети,етения является повьппе е н ежн а-иссл аемог мле А.А.Куривчак621.646 (088.8)Авторское свиде5099, кл. С 05 льство СССР9/02, 1984,а 12 симпульси 10 обес енной ц о сливного канал тижение поста трубки 7 и печивает д ли. 1 ил.(57) Изобрему хозяйствтельной техпользовано ТВО ДЛЯ РЕГУЛИРОВАНИЯ В ОРОСИТЕ 11 ЬНОЙ СИСТЕМЕ ение относится к сельсв частности к оросиике, и может быть исдля автоматизации водоти, экономичности, расширение эксплуатационных возможностей и упрощениеустройства. Устройство содержит трубчатый водовыпуск 1, мембранный привод из рабочей камеры 5 и приводнойкамеры 6, поплавковый привод 11 сдвусторонним клапаном 12. Сообщениеприводной камеры 6 с водовыпуском1 через импульсную трубку 7, размещение двустороннего клапанвозможностью перекрытия ойИзобретение относится к сельскомухозяйству, в частности к оросительной технике, и может быть использовано для автоматизации водораспределения на внутрихозяйственной оросительной сети,Цель изобретения - повышение надежности, экономичности путем расширения эксплуатационных возможностейустройства.На чертеже изображено предлагаемое устройство.Устройство содержит трубчатый водовыпуск 1, жестко закрепленный нанем с помощью хомута 2 и стопорныхвинтов 3 мембранного привода, разделенного мембраной 4 на рабочую камеру 5 и приводную камеру 6, импульсную трубку . Рабочая камера 5 сообщена с трубчатым водовыпуском 1, соросителем 8 и отверстиями 9,Приводная камера 6 сообщена струбчатым водовыпуском 1 импульснойтрубкой 7 и снабжена сливным каналом 2510. Устройство содержит поплавковыйпривод 11, связанный с двустороннимклапаном 12 через шток 13, размещенный внутри сливного канала 10, Поплавковый привод 11 соединен шарнирно рычажной связью 14 с двустороннимклапаном 12Двусторонний клапан 12установлен с возможностью перекрытияимпульсной трубки 7 или сливного ка-нала 10. Сливной канал 10 соединен порезьбе с ко.пусом приводной камеры 6и фиксируется регулировочной гайкой 15.Устройство работает следующим образом.В начальный период при отсутствииводы в оросителе 8 под действием массы поплавкового привода 11 клапан 12закрывает отверстие импульсной трубки 7. Гидродинамические силы отодвигают мембрану 4 и поток воды запол 45няет рабочую камеру 5 и через отверстия 9 истекает в ороситель 8. По мере наполнения оросителя 8 поплавковый привод 11 всплывает и посредствомшарнирно-рычажной связи 14 клапан 12отходит от отверстия импульсной трубки 7. В это время вода через импульсную трубку 7 поступает в приводнуюкамеру б, заполняя ее, и одновременно с этим происходит истечение ее изтрубчатого водовыпуска 1 в рабочуюкамеру 5 и через окна 9 в ороситель8. Поплавковый привод 11 продолжает всплывать и посредством шарнирнорычажной связи 14 клапан 12 приближается к кромке сливного канала 10.В момент закрытия клапаном 12 отверстия в сливном канале 10 давление вприводной камере 6 и водовыпуске 1выравнивается. Гидростатическая сила,возникающая вследствие. разности площадей мембраны 4 и водовыпускаприжимает эластичную мембрану 4 ккромке водовыпуска 1, закрывая егогерметично. Истечение воды с водовыпуска 1 прекращается.При понижении уровня воды в оросителе 8 вследствие работы дождевальных машин поплавковый привод 11 опус-.кается и при помощи системы шарнирно-рычажной связи 14 отодвигаетсяклапан 12 от кромки сливного канала10. Происходит срыв давления, водаиз приводной камеры 6 истекает через сливной канал 10, Давление в приводной камере 6 понижаетсяи происходит открытие водовыпусков,Расход воды, проходящий через устройство, плавно изменяется от максимального - при крайнем нижнем положении поплавкового привода 11 и закрытой клапаном 12 импульсной трубки 7, до среднего - при среднем положении поплавкового привода 11 иклапана 12 и до полного закрытияпри крайнем верхнем положении поплавкового привода 11 и закрытом сливномканале 10 клапаном 12. Аналогичнопроходит процесс от полного закрытия до максимального открытия регулятора,Не изменяя диапазона расходов, диапазон уровней уменьшается при ввинчивании сливного канала 10 в корпчс приводной камеры 6, а при вывинчивании сливного канала 10 диапазон регулирования уровней увеличивается.Формула изобретенияУстройство для регулирования уровня воды в оросительной системе, содержащее трубчатый водовыпуск, мембранный привод, разделенный мембраной на рабочую камеру, сообщенную с водовыпуском и оросителем, и приводную камеру, сообщенную с водовыпуском и снабженную сливным каналом, поплавковый привод, связанный с двусторонним клапаном, о т л и ч а ю - щ е е с я тем, что, с целью повы1427340 сторонним клапаном, связанным с поплавковым приводом через шток, размещенный внутри сливного канала, перекрываемого двусторонним клапаном, причем шток кинематически соединен с поплавковым приводом. Составитель Т.Задворная Редактор М.Товтин Техред Л,Сердюкова Корректор М,Демчик51/44 Тираж 866 ВНИИПИ Государственного ко по делам изобретений и о 113035, Москва, Ж, Раушскааказ зводственно-полиграфическое предприятие, г. Ужгород, ул. Проектн щения надежности, экономичности путем расширения эксплуатационных возможностей и упрощения устройства,приводная камера сообщена с водовыпуском импульсной трубкой, закреплен.ной в мембране и перекрываемой двуПодписитета СССРрытийнаб., д.
