Регулятор уровня раздела двух сред

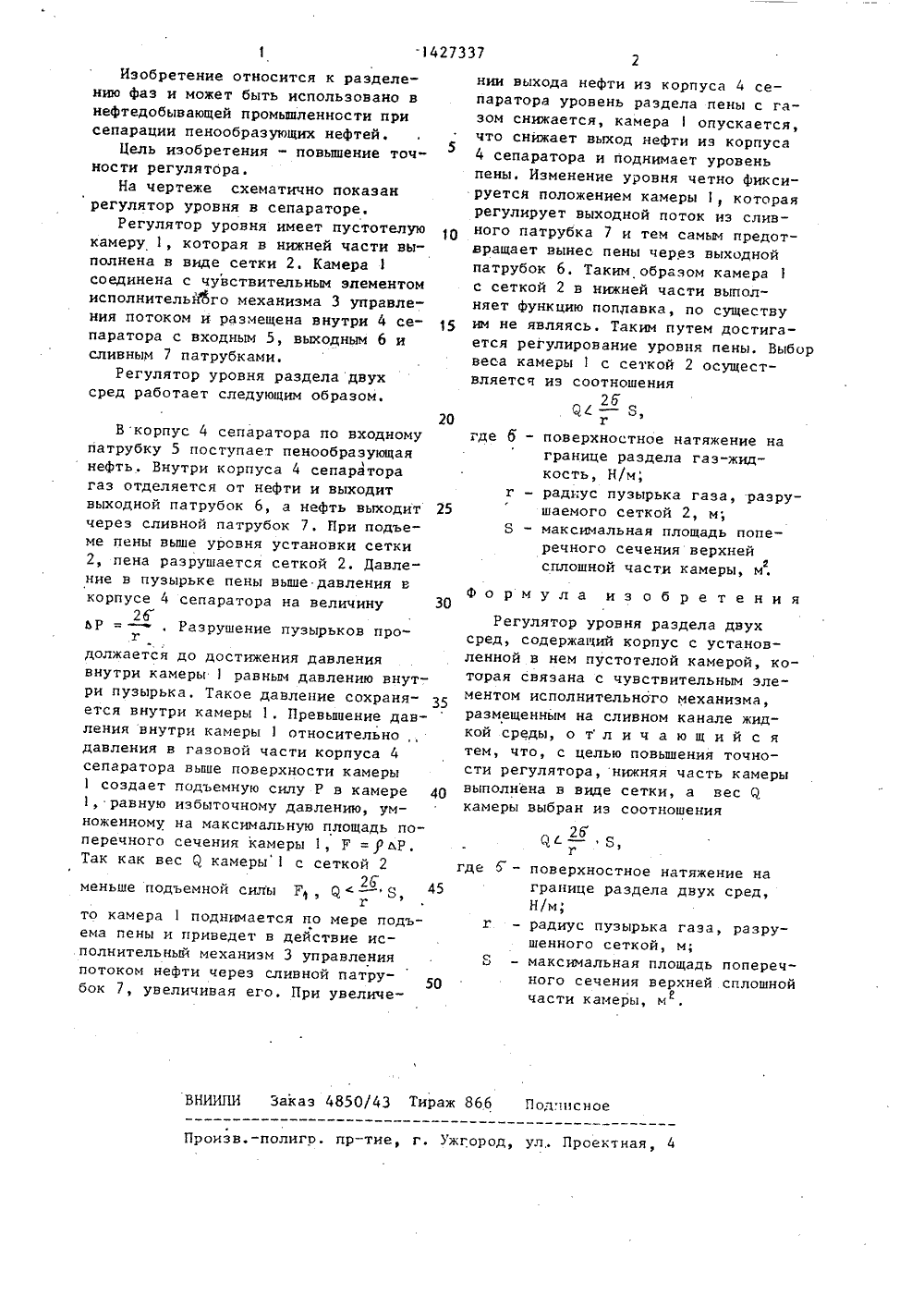

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 51 4 0 05 0 9/ ОПИСАНИЕ ИЗОБРЕТН А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ Я 36 ныи осударств ский и пр й промышл и Л.М. Кр т нности. вченко правочник мастеМ,: Гостоптех(54) РЕГУЛ СРЕД (57) Изобр ствам раэдпользованоленности и тение относится к ления фаз и может в нефтедобывающей и сепарации пеноо средбыть испромьпдраэуюГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Муравьев В,М.ра по добыче нефти.издат, 1958, с.182. ТОР УРОВНЯ РАЗДЕЛА ДВУХ Я 01427337 щих нефтей. Целью регулятора уровня является повышение точности. Регулятор уровня раздела содержит пустотелую камеру 1, соединенную с чувствительным элементом исполнительного механизма 3 и размещенную в корпусе 4 сепаратора. Корпус 4 содержит патрубки 5,6,7. Выполнение камеры 1 в нижней части в виде сетки 2, и выбор несо камерыиз соотношения Ц сг- И где 6 - поверхностное натяжегние на границе раздела двух сред; г - радиус пузырька газа, разрушаемого сеткой 2; Я - максимальная площадь поперечного сечения верхней сплошной части камеры 1, позволяет повысить точность регулятора. 1 ил,1427337 ВНИИПИ Заказ 4850/43 Тираж 866 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул,. Проектная, 4 Изобретение относится к разделению фаз и может быть использовано в нефтедобывающей промышленности при сепарации пенообразующих нефтей.Цель изобретения - повышение точ 5 ности регулятора.На чертеже схематично показан регулятор уровня в сепараторе.Регулятор уровня имеет пустотелую камеру 1, которая в нижней части выполнена в виде сетки 2. Камера 1 соединена с чувствительным элементом исполнительйого механизма 3 управления потоком й размещена внутри 4 се паратора с входным 5, выходным 6 и сливным 7 патрубками.Регулятор уровня раздела двух сред работает следующим образом. 20В корпус 4 сепаратора по входному патрубку 5 поступает пенообраэующая нефть. Внутри корпуса 4 сепаратора газ отделяется от нефти и выходит выходной патрубок 6, а нефть выходит 25 через сливной патрубок 7. При подъеме пены вьппе уровня установки сетки 2, пена разрушается сеткой 2, Давление в пузырьке пены выше давления в корпусе 4 сепаратора на величину 3026"ЬР = - . Разрушение пузырьков прогдолжается до достижения давления внутри камерыравным давлению внутри пузырька. Такое давление сохраняется внутри камеры 1. Превьппение давления внутри камеры 1 относительно давления в газовой части корпуса 4 сепаратора вьппе поверхности камеры 1 создает подъемную силу Р в камере 40 1, равную избыточному давлению, умноженному на максимальную площадь поперечного сечения камеры 1, Р = лР . Так как вескамеры с сеткой 2 меньше подъемной силы Г цвВ 4526г то камера 1 поднимаетсяо мере подьема пены и приведет в действие исполнительный механизм 3 управления потоком нефти через сливной патрубок 7, увеличивая его, При увеличении выхода нефти из корпуса 4 сепаратора уровень раздела пены с газом снижается, камера 1 опускается,что снижает выход нефти иэ корпуса4 сепаратора и поднимает уровеньпены. Изменение уровня четно фиксируется положением камеры 1, котораярегулирует выходной поток из сливного патрубка 7 и тем самым предотвращает вынес пены через выходнойпатрубок 6, Таким образом камерас сеткой 2 в нижней части выполняет функцию поплавка, по существуим не являясь. Таким путем достигается регулирование уровня пены. Выборвеса камеры 1 с сеткой 2 осуществляется иэ соотношения2 бЯ( - Я,где б - поверхностное натяжение награнице раздела гаэ-жидкость, Н/м,г - радиус пузырька газа, разрушаемого сеткой 2, м;Б - максимальная площадь поперечного сечения верхнейсплошной части камеры, м. Формула из обретения Регулятор уровня раздела двух сред, содержащий корпус с установленной в нем пустотелой камерой, которая связана с чувствительным элементом исполнительного механизма, размещенным на сливном канале жидкой среды, о тл и ч а ю щ и й с я тем, что, с целью повышения точности регулятора, нижняя часть камеры выполнена в виде сетки, а вес Ц камеры выбран из соотношения ЯД - 1 Я2 бг3где 5 - поверхностное натяжение награнице раздела двух сред,Н /м,г - радиус пузырька газа, разрушенного сеткой, м;Б - максимальная площадь поперечного сечения верхней сплошнойчасти камеры, м
