G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 366455

Опубликовано: 01.01.1973

Авторы: Бойко, Сорокин

МПК: G05B 11/16, G05D 23/185

Метки: термостатирования

...энергии, накопленной в нагревателе. Это позволяет обеспечить в устройстве термостатирования процессы, близкие к оптимальным по быстродействию, Выходной сигнал с элемента б обратной связи обеспечивает отключение релейного элемента 3 раньше ца величину времени, равную времени его запаздывания на отпускацие, что практически исключает образование зоны нечувствительности при отпускании релейного элемента 3 и повышается точность работы всей системы. Через время, равное времени запаздывания в срабатывании релейного элемента 2, сработает релейный элемент 2. При этом замкнутся его контакты, которые шунтируют дополнительный конденсатор С 2, размыкаются контакты, расшунтирующие конденсатор С 1, размыкаются контакты, исключающие подачу сигнала с...

Номер патента: 366458

Опубликовано: 01.01.1973

Авторы: Вител, Нефтепереработке, Нефтехимии, Орлов, Устинов, Устройство, Ченцов

МПК: G05D 11/035, G05D 7/03

Метки: расходов

...механизм 13, генератор 14 опорной частоты, делители частоты 15, 16.Устройство работает следующим образом.Импульсы с выхода расходомера 1 поступают на формирователь 3 длительности импульсов, а затем подаются на коммутирующий элемент 5, которып на время длительности импульса подключает источник 7 постоянного напряжения на весовое сопротивление 9 интегратора 11. Импульсы с выхода расходомера 2 поступают па формирователь 4, с которого подаются на коммутирующий элемент 6, который па время длительности импульса подключает источник 8 постоянного напряжения к весовому сопротивлешпо 10 интеграто 11 В цели прямой передачи 12 ин формируется сигнал, пропорци клонению частот и чисел импуль меров 1 и 2. Сигнал с выхода ин подается на...

Номер патента: 366459

Опубликовано: 01.01.1973

Авторы: Венедиктов, Дилигенский, Михеев

МПК: F23N 1/02, G05D 11/03

Метки: двух, поддержания, расходов, смешивающихся, соотношения

...представлена принципиальная схема предложенного устройства,Устройство состоит из мембранного регулятора 1 прямого действия, надмембранная полость которого импульсной трубкой 2 соединена с воздуховодом 8. Нижняя подмембранная полость регулятора импульсной трубкой 4 соединена с блоком настройки 5. Блок настройки 5, имеющий нерегулируемый дроссель б и регулируемый дроссель 7, соединен с газопроводом 8 трубкой 9 для отбора газа и со смесителем 10 (а при отсутствии его - с зоной смешения потоков в агрегате) импульсной трубкой 11 для сброса этого газа,Давление воздуха изменяется в зависимости от нагрузки горелки. Импульс давления воздуха по трубке 2 поступает в надмембранную камеру регулятора давления газа, работающего по схеме равных...

Номер патента: 366460

Опубликовано: 01.01.1973

Авторы: Басов, Бков, Гаврилин, Короткое, Котов

МПК: B23K 7/06, G05D 16/06

Метки: всгсоюзная, гхнн4сна, цг51р

...расположены нажимной диск 6, рабочая пружина 7 и регулировочный винт 8. Площадь сильфона значи тельно (в 16 раз) меньше площади мембраны г.Регулятор 9 поддерживает давление в коллекторе газорежущего блока 10 путем изменения давления в подмембранной полости ре дуктора 11. Регулятор работает следующим образом.По входному каналу газ поступает в камеру высокого давления В, В исходном положе нии клапан 4 плотно прижат к седлу действием пружины б. При повороте регулировочного винта 8 рабочая пружина 7 через нажимной диск б, мембрану 2 и толкатель 3 открывает клапан 4, и газ поступает в рабочую камеру 20 Б, затем через редуктор 11 - к газорежущемублоку 10 и от него через импульсную линию в управляющую камеру А. Когда в управляющей камере А...

Номер патента: 366461

Опубликовано: 01.01.1973

Автор: Вител

МПК: B28B 1/087, G05D 19/02

Метки: в1gt, есою, зная

...отклонения амплитуды регулируемого параметра с контактором серводвигателя; на фиг. 2 изображена типичная нагрузочная характеристика резонансной машины и две регулиро вочные характеристики серводвигателя.Устройство состоит из узла учета отклонения амплитуды регулируемого параметра с выходными реле 1 и 2, соответственно превышения и снижения амплитуды, а также реле ч 0 скорости, контакты 3 которого подключены кконтактам выходных реле превышения и снижения амплитуды, управляя реверсивным контактором 4 серводвигателя, устраняющим образовавшееся рассогласование.Устройство работает следующим образом.Пусть рабочая точка А (см. фиг. 2) находится в зоне, обеспечивающей заданную точность поддержания амплитуды колебания. При этом контакты реле 1...

Номер патента: 366462

Опубликовано: 01.01.1973

Авторы: Белых, Мигушова, Митрофанов

МПК: G05D 23/185

Метки: поддержания, прецизионного, термостат

...8. Камера может быть как теплоизолированной, так и выполненной из материала с хорошей теплопроводностью, способствующей выравниванию температуры по стенкам камеры. Центробежный вентилятор 8 подает воздух в пространство, образованное стенками наружного кожуха и рабочей камеры. По 5 трубе 12 воздух возвращается в вентилятор,перед всасывающим отверстием которого расположен нагревательный элемент 9 из голой нихромовой проволоки. Тепло нагревательного элемента целиком отдается движущемуся 10 воздуху с большим коэффициентом теплопередачи. Величина подаваемого тепла регулируется датчиком температуры воздуха, установленным в струе воздуха и усилительным и исполнительным устройством. Нагретый воз дух хорошо перемешивается вентилятором.Для...

Номер патента: 366781

Опубликовано: 01.01.1973

Авторы: Антонов, Вавилов, Воронков, Гончаров, Иотенко, Солодовников, Страшун, Терехов, Черных, Яковлев

МПК: G05B 11/14, G05D 27/02

Метки: многоточечный, пропорционально-интегральный

...на вход следящей системы 2 многоточечного автоматического самопишущего прибора, состоящего из мостовой схемы сравнения с измерительным20 25 30 35 40 реохордом, усилителя и исполнительного двигателя, Каждому значению напряжения с датчиков соответствует определенное положение движков измерительного реохорда и регулирующего реохорда блока 3 задающих величин.Выходное напряжение с регулирующего реохорда сравнивается с напряжениями задающих потенциометров блока 3. Сигналы рассогласования через делители напряжения этого ке блока и через переключатель каналов поддаются на один из входов усилителя 4.На другой вход усилителя 4 через переключатель каналов последовательно с конденсатором апериодической 1 С-цепи включаются одним концом выходы...

Номер патента: 367323

Опубликовано: 01.01.1973

МПК: F25B 49/00, G05D 23/20

Метки: терморегулирующее

...постоянного тока, собранного, например, на полупроводниковом триоде.На фиг. 1 схематично представлено описываемое устройство; на фиг, 2 - регулирующий вентиль с исполнительным органом, выполненным в виде электронагревателя.Температурный датчик 1, установленный у потребителя, подключен к сети электрического тока через потенциометр 2, который отрегулирован на определенное омическое сопротивление. К точке 3 соединения термодатчика с потенциометром подсоединен полупроводниковый триод 4 усилителя постоянного тока, воздействующий на исполнительный орган б, выполненный в виде электронагревателя. При изменении температуры у потребителя на концах термодатчика возникает различ. ное напряжение, вызывающее различную силу тока, проходящего через...

Номер патента: 367870

Опубликовано: 01.01.1973

Авторы: Горьковой, Изобретени, Калинов, Проектного

МПК: B01D 3/42, G05D 27/00

Метки: блоком, колонн, ректификационных

...указанного недостатка по предложенному способу формируют критерий паровой нагрузки для каждой из колонн блока и в зависимости от его величины изменяют режимы работы колонны воздействием на температуру подогрева сырья, температуру в кубе и давление в колонне до получения критериев паровой нагрузки, равных для всех колонн.Критерий паровой нагрузки колонны определяют по формуле:А=Ф РпРжгде 1/ - расход паров из верха колонны;5 - сечение верхней части колонны; рп - плотность паров;р . - плотность жидкости на верхней тарелке;а - константа.5 На чертеже изображено устройство для реализации предложенного способа.Сигналы от датчика 1 расхода ттаров, датчика 2 плотности паров и датчика 3 плотности жидкости на верхней тарелке поступают на 10...

Номер патента: 367871

Опубликовано: 01.01.1973

МПК: B01D 3/14, G05D 11/16

...масле, вес, %;Х, - температура поглотительного маслана входе колонны, С;Х, - расход пара на колонну, т/час;Х, - температура пара, С;Х 4 - температура окружающего воздуха,Оо - свободный член уравнения;Ьс - коэффициент при неизвестном.Выходной сигнал вычислительного устройства 9 пропорционален содержанию бензольных углеводородов в обезбензоленном поглотительном масле. Этот сигнал сравнивается с заданием и при рассогласовании отрабатывается регулирующее воздействие на изменение подачи пара в колонну. Таким образом, достигается требуемый оптимальный расход пара на колонну для конкретных условий ее работы.Для колонн с тарелками провального типа расход пара можно увеличивать лишь до определенных пределов, При расходе пара,выше...

Номер патента: 367872

Опубликовано: 01.01.1973

МПК: B01D 9/04, G05D 16/06, G05D 27/00 ...

Метки: ввода, ингибитора

...11, которое является пропорциональным усилителем с обратной связью по положению регулирующего органа. С мембранным приводом жестко связан плунжер 12, Ра 25 бочая часть плунжера сопряжена со втулкойдросселем 13, в которой выполнена продольная щель прямоугольного сечения, представляющая собой дроссельный элемент. Регулятор 10 включает золотник 14, жестко связанный с меибраной 15, Полость В, ограниченная этой мембраной с одной стороны, соединена с входом регулятора 10 каналом 1 б и с зоной перед регулирующей щелью втулки-дросселя каналом 17. Полость Г по другую сторону мембраны сообщена каналом 18 с выходом регулятора 10 и зоной, находящейся в нем после регулятора 9. С этой же стороны (в полости 1) на мембрану воздействует пружина 19....

Номер патента: 368064

Опубликовано: 01.01.1973

Автор: Мендельзон

МПК: B27N 3/08, G05D 15/00

Метки: прессования

...изделия с интервалом, определяют ихразность и по этой разности регулируют параметры процесса прессования,Способ осуществляют следующим образом.Сигнал, соответствующий скорости ультразвука в склеиваемом изделии, в два моментавремени подают на запоминающее устройство,Затем оба сигнала, сохраненные в запоминающем устройстве, подают в блок сравнения,На выходе блока сравнения установлен регистрирующий прибор, показания которого пропорциональны разности сигналов. Таким образом, регистрирующий прибор показываеткак изменится за определенный интервал времени в процессе склеивания степень отверждения клеевой прослойки. Выходной сигнал регистрирующего прибора вводится в схему рсгулировацпя параметроь склеивания древесины - температурного поля,...

Номер патента: 368442

Опубликовано: 01.01.1973

Автор: Штин

МПК: G05D 16/10

Метки: давления, редуктор

...герметично разобщаютполости входного и выходного давления и свя.заны между собой штоком 7. Уплотнительное З 0 кольцо 8 герметично разобщает входное и выходное давление по подвижному соединению седла 3 с корпусом 1. Усилие, получаемое от сжатия винтом 9 пружины 10, передается на чувствительный элемент 11. От чувствительного элемента 11 через шток 12 усилие сжатой пружины 10 передается на рычаг 13, вращавшийся ца оси 14 и связанный,со што.ком 7. Усилие пружины 15 передается на рабочий орган б через втулку 1 б.Редуктор работает следующим образом.При поджатии пружины 10 винтом 9 чувствительный элемент 11 перемещается. Когда усилие поджатия рабочих органов 5 и б к седлам 2 и 3 меньше усилия пружины 10, рабочий орган б отжимается от...

Номер патента: 369287

Опубликовано: 01.01.1973

Авторы: Вител, Есеновский

МПК: F02D 41/00, G05D 13/62

Метки: ограничения, предельной

...с повышением числа оборотоввала возрастает частота тока генератора, врезультате чего уменьшается реактивное сопротивление конденсатора 2, что приводит кповышению напряжения на обмотке 4 реле,15 получающей питание от выпрямительногомоста 3.При определенной величине оборотов ампервитки обмотки 4 достигают такого значения, что нормально-замкнутые контакты б20 реле б пачинают размыкаться. В результатеплюс источника питания отключается от базы транзистора 8, транзистор открывается иподключает обмотку исполнительного механизма к источнику питания, вследствие чего25 через эту обмотку начинает проходить ток,Одновременно проходит ток и через обмотку обратной связи 7 реле, ампервитки которойдействуют встречно с основной обмоткой 4реле.З...

Номер патента: 369327

Опубликовано: 01.01.1973

МПК: G05D 16/06

Метки: давления, регулятор

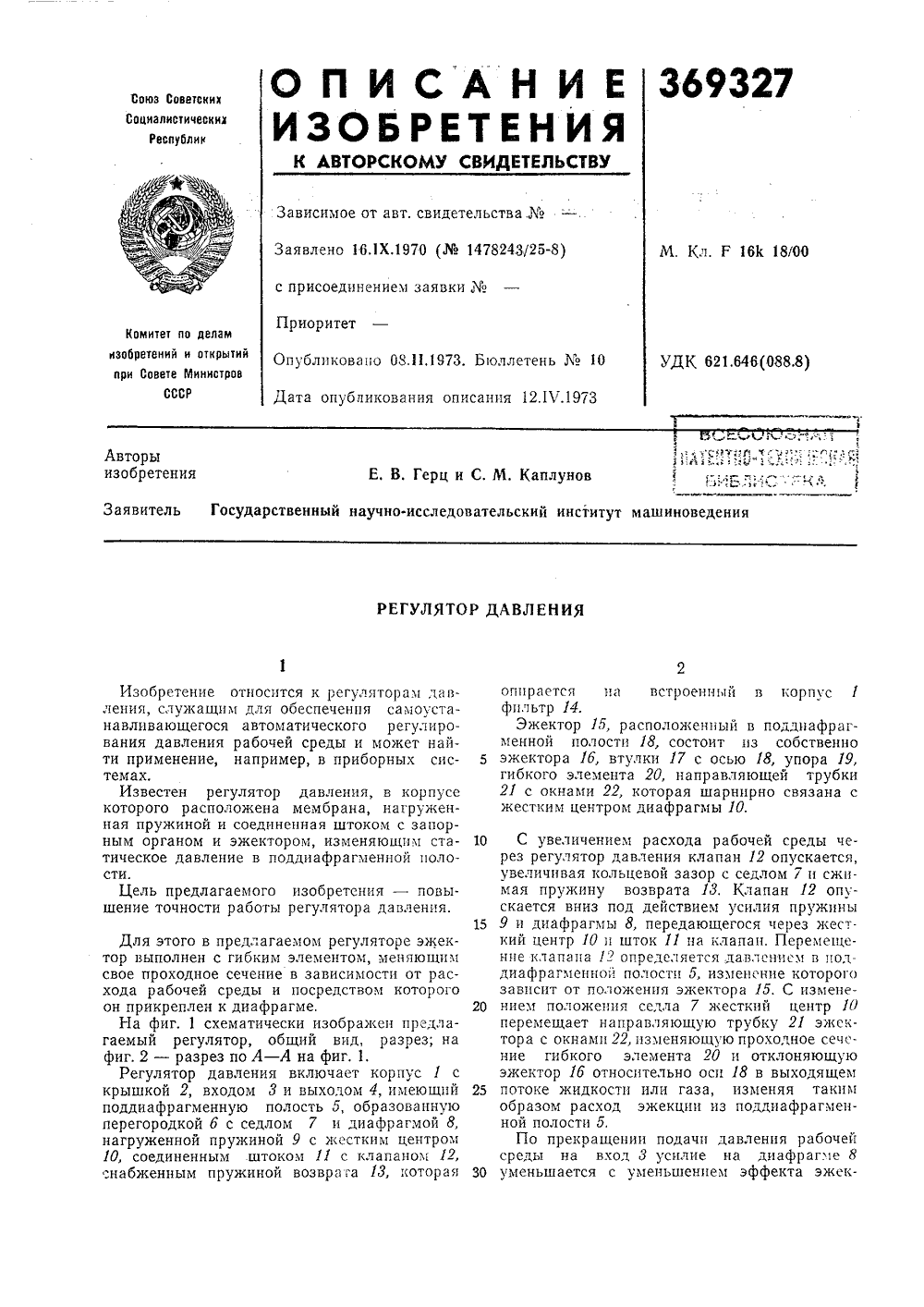

...корпус 1 с крышкой 2, входом 3 и выходом 4, имеющий поддиафрагменную полость 5, образованную перегородкой б с седлом 7 и диафрагмой 8, нагруженной пружиной 9 с жестким центром 10, соединенным штоком 11 с клапаном 12, набженным пружиной возврага 13, которая опирается нфильтр 14.Эжектор 15, расположенный в поддиафрагменной полости 18, состоит из собственно 5 эжектора 16, втулки 17 с осью 18, упора 19,гибкого элемента 20, направляющей трубки 21 с окнами 22, которая шарнирно связана с жестким центром диафрагмы 10. 10 С увеличением расхода рабочей среды через регулятор давления клапан 12 опускается,увеличивая кольцевой зазор с седлом 7 и сжимая пружину возврата 13. Клапан 12 опускается вниз под действием усилия пружины15 9 и диафрагмы...

Номер патента: 369444

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01M 7/02, G05D 19/02

Метки: вибростендом

...9 сигнала обратной связи, имеющий свою обратную связь, задатчик 10 программы, управляющий сдвоенным потенциометром, одна секция 11 0 которого вкгночена на выходе регулятора 2амплитуды сигнала, а вторая секция 12 потенцпометра включена в цепь обратной связи усилителя 9 сигнала главной обратной связи, и регулятор 13 скорости сканирования часто ты напрлжепи генератора.Предлагаемое устройство работает следующим образом.Возбуждающий синусоидальный сигнал поступает на усилитель 3 мощности от задаю щего генератора 1, частота которого изменяется в рабочем диапазоне сканирующим двигателем. Выход усилителя 3 мощности возбуждает вибростенд 14, колебания которого передаются изделию и вибродатчпку 4, В ре жиме работы по ускорению сигнал с...

Номер патента: 369552

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G05D 3/12

Метки: концентричности, покрытия, электродного

...5.Количество преобразователей 8 и блоков управления 4 равно числу взаимно перпендику 20 лярных направлений, в которых регулируетсяэксцентричность. Работа их аналогична, поэтому ниже приводится описание работы устройства при возникновении эксцентричностина одном из направлений.25 В исходном положении, когда центр фильеры совпадает с центром электродного стержня, на выходе бесконтактного индуктивногодатчика 1 нет напряжения, преобразователь 8аналог в часто не вырабатывает импульсов,зО блок 4 управления электрогидроприводом б не369 о 52 Предмет изобретенияг --- 1 Г31 Составитель Г. Романченко Текред А. Камышникова Корректор Н. Аук Редактор Б. Нанкина Заказ 1255/б Изд. Мю 1323 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и...

Номер патента: 369553

Опубликовано: 01.01.1973

Авторы: Абраменко, Лазаренко, Филимонов

МПК: G01P 3/46, G05D 13/62

Метки: скорости, элементов

...обмотку смещения 5 и обмоположительной обратной связи б. Для улучшенияиче5 стики магнитного ус я 3из режима насыщен ра,реле 4 включен диод 7.Для повышения коэффициента возврата реле часть резистора цепи реле 4 напряжения О шунтируют контактом 8 этого же реле. Контакт 9 последнего ускоряющего контактора цепи разгона электродвигателя шунтирует часть резистора цепи обмотки управления 2 магнитного усилителя.5 При подаче напряжения питания на схемуописываемого устройства и отсутствии напряжения на кольцах ротора двигателя магнитный усилитель Л насыщается за счет ампер- витков обмотки смещения 5, при этом вклю- О чается реле 4. При разгоне двигателя и выходе его на рабочую характеристику замыкается контакт 9, шунтируя часть сопротивления...

Номер патента: 369554

Опубликовано: 01.01.1973

Авторы: Емель, Крылов, Ярыгин

МПК: G05D 11/00, G05D 16/06

Метки: газовый, двухкомпонентный, регулятор-пропорционер

...отверстием 7, если регулятор должен работать на поддержание избыточного давления.В верхней части 3 корпуса в направляющих 8 и 9 подвижно смонтированы регулирующие иглы 10 и 11, перекрывающие входные отверстия 12 п 13 при повышении давления в камере 14. Перекрытие проходных отверстий 12 и 13 производится перемещением мембраны 1 вниз и воздействием на иглы 10 и 11 посредством рычагов второго рода 15 и 1 б, вращающихся на осях 17 и 18 и шарнирно соединенных с осью 19, жестко закрепленной на мембране 1.При снижении давления в камере 14 проис- ходит перемещение перечисленных регулирующих элементов в обратном направлении, чем обеспечивается подача каждого из компонентов смешиваемых газов.В конструкции регулятора, показанного на чертеже,...

Номер патента: 369555

Опубликовано: 01.01.1973

Авторы: Белов, Вейнблат

МПК: F01P 7/08, G05D 23/02

Метки: бсеси, к-чtoksaj, озкая, пл5ншу-к11

...выходит из строя, Устранение этого недостатка путем более тщательной фильтрации рабочей жидкости удорожает конструкцию двигателя и усложняет его обслуживание.Для устранения нерегулируемой протечки рабочей жидкости в предлагаемом регуляторе между штоком и золотником установлен запорный клапан,На чертеже показаь вариант вьяописываемого регулятора.Регулирующий золотник 1 регулятора нагружен пружиной 2 и давлением рабочей жид 5 кости в напорной магистрали, Золотник взаимодействует с запорным клапаном, выполненным, например, в виде шарика 3, закрывающего отверстие а в корпусе 4, В нижнюючасть корпуса ввернут чувствительный эле 10 мент 5, имеющий шток б и уплотнение 7. Золотник 1 ц втулка 8 составляют прецизионнуюпару, осуществляющую...

Номер патента: 369556

Опубликовано: 01.01.1973

Авторы: Грушко, Каолин

МПК: G05D 23/19

Метки: терморегулятор

...в его работе.На чертеже дана принципиальная схема описываемого терморегулятора,Регулятор содержит двухпозиционный переключатель режимов, выполненный на основе самовозбуждающегося генератора Г с трансформатором Тр, обмотки Р 1 и Ю 2 которого включены в цепи база - эмиттер транзисторов Т, и Та. Транзистор Та управляет работой двухполупериодного выпрямителя, выполненного на управляемых диодах Д и Д 2, обеспечивая питание полупроводниковой батареи Я током прямой полярности, Транзистор Г уп равляет работой диода Да, который в открытом состоянии обеспечивает питание батареи током обратной полярности.При отсутствии колебаний генератора Г(мост разбаланспрован в сторону отрицатель ной обратной связи) транзисторы Т, и Т 2 заперты, диод...

Номер патента: 369557

Опубликовано: 01.01.1973

Авторы: Базаров, Буданов, Захарьина, Лаврентьев, Семовских

МПК: G05D 23/19

Метки: стабилизации, температуры

...выполнен на транзисторах и имеет линейную зону зависимости тока нагрузки (тока, протекающего через нагреватель) от вход ного сигнала.Когда температура внутри термостата 3 выше заданной, контакт датчика температуры замыкается, напряжение от источника питания б не поступает во входную цепь усилителя 15 мощности 7. При этом ток через нагревательне протекает, так как усилитель мощности закрыт.Температура внутри термостата 3 понижается до тех пор, пока датчик температуры не 20 разомкнет своего контакта 12, В момент размыкания контакта датчика температуры напряжение на входе усилителя мощности 7 не может измениться скачком, так как интегрирующая цепь (8+10) 9 препятствует этому 25 изменению. После размыкания контакта 12напряжение на емкости...

Номер патента: 369558

Опубликовано: 01.01.1973

Авторы: Селезнев, Симонов

МПК: G05D 23/30

Метки: термостат

...1, теплоизоляционной оболочки 2, теплоизоляционных прокладок т и теплопроводных прокладок 4, наложенных друг на друга и образующих кольца Мебиуса, и кат 5 лентопротяжного механизма.Принцип работы термостата можно пояснить на примере его применения в летних условиях для термостатирования аппаратуры, надежность функционирования которой обеспечивается при более низких температурах, чем температура внешней среды в летние месяцы. При температуре воздуха в полости кожуха, равной температуре внешней среды в отрицательном полупериоде, кольца Мебиуса поворачиваются таким образом, что к внешней стенке прокладка обращена тепло- проводным слоем. Это позволяет произвести интенсивный теплообмен полости кожуха с внешней средой. Когда температура...

Номер патента: 370063

Опубликовано: 01.01.1973

Автор: Монастырский

МПК: G01C 19/26, G05D 13/02

Метки: nrrirhij-ixf, всесоюзная

...на конструкции скользящей формы илиформующей плиты впереди распределителя.Скорость движения бетоноукладчика регулируется с помощью этих датчиков, контролирующих состояние поверхности бетонной сме 5 си перед формующей плитой-рамой, а такжес помощью реле контроля разжижения смеси,срабатывающих при выделении жидкой фазывокруг трубчатых вибраторов.При достижении разжиженного состояния,0 когда поверхность слоя смеси выравнивается,что соответствует наилучшей степени уплотнения, отражение от нее инфракрасного потокадостигает минимального значения, и датчиксрабатывает, Сигнал с датчика поступает в5 блок контроля разжижения смеси 7, при помоШи которого регулируют скорость вращенияприводных двигателей ходовых тележек, т. е.скорость увеличивается.В...

Номер патента: 370347

Опубликовано: 01.01.1973

Авторы: Благовещенский, Врусницын, Лукашенко

МПК: F01D 17/06, G05D 13/30

Метки: 22iisv, всесоюзная, лвг, п-1пнт0-5

...корпусе которого расположены трансформатор давления, отсечной золотник и сервомотор регулирующих клапанов, ограничивающих подачу рабочего тела к лопаткам турбины, гидравлически соединенные между собой.Недостаток известных устройств заключается в малой устойчивости регулирования скорости, связанной с изменением в процессе перемещения регулирующих клапанов, давления жидкости в линии, которая соединена с полостью всасывания гидродинамического датчика числа оборотов турбогенератора.Цель изобретения - повысить устойчивость регулирования скорости турбогенератора,Это достигается тем, что в корпусе блока регулирования выполнены две самостоятельные, связанные каждая отдельным каналом с полостью всасывания гидродинамического датчика, камеры, одна...

Номер патента: 370356

Опубликовано: 01.01.1973

МПК: F02D 1/14, G05D 13/30

Метки: двигателя, пневматический, регулятор, скорости

...пружин 25 ц 26 перемещается влево. В розультатс воздеоствпе п,ружпи 25 и 26 на хьехьбраИчный блок 8 уменьцьается, н сопло 14 отходит вЛево, откльочив вначале камеры 3 и 6 от атмосферы, так как шарик клапана 12 садится в свое седло. Далее в случае превышения усиления на мехьбраьтнох блоке 8 (от разрежения в камере 4) сопло 14 отходит от шарика клапана 12, сообщая камеру 4 с кахьерами 3 и 6, и сцова разрежение в камерах 3 и 6 увеличивается. Этот процесс продолжается до полнОго соответств 5 ья между иходньп и выходным сигналами.1 аким образом, выходное звено регулятора (поршень 16 - шток 18) следит за ьзе ь 5 ьчиной разрежения во впускном коллекторе двигателя,Для полученыя оптигмалыьэй работы автомобцгльного двигателя на...

Номер патента: 370594

Опубликовано: 01.01.1973

Авторы: Гендлер, Кисельников

МПК: F02D 39/00, G05D 13/30

Метки: двигателей, нагрузки, параллельно, работающих

...промежуточном положешш. Дросселирующее отверстие 4 распо ложено между управляющими полостями сервомотора в линии связи датчика 1 с уравнительной емкостью 5. Кран о находится между задроссельной полостью сервомотора и емкостью. Емкость 5 соединяется через дроссели 20 со всеми датчиками режима,Устройство работает следующим образом.Благодаря соединению датчиков 1 с емкостью 5 через дросселирющее отверстие 4 в ней формируется давление, отвечающее некоторой средней координате органов дозирования подачи топлива и, следовательно, некоторой средней нагрузке на установку. Таким образом, при отклонении нагрузки любого из двигателей группы от усредненной соответствую- ЗО щпй поршень сервомотора 2 оказывается под370594 Предмет изобретения...

Номер патента: 370595

Опубликовано: 01.01.1973

Автор: Каценеленбоген

МПК: G05D 13/66

Метки: двигателем

...модификации всережимных регуляторов скорости, кроме линии задания режима работы, имеют линию ограничения нагрузки. Всережимные регуляторы скорости, имеющие такие устройства, используются в основном для дизелей с высоким газотурбинным наддувом. Линия ограничения нагрузки соединена с ресивером продувочного воздуха и обеспечивает соответствие заданного и фактического крутящих моментов независимо от изменения характеристик потребления мощности винтом, т. е абеспечнвает защиту лвн370595 Предмет изобретения Составитель А. Белостоцкий Тсхред Е. Борисова 1(оррсктор Л. Бадылама Рсдактор Л. Еселевскав Заказ 17169 Изд. М 260 Тираж 780 Подписное ЦНИИПИ 1(омптета по делам изобретений и открытий при Совете Министров СССР Москва, Ж,...

Номер патента: 370596

Опубликовано: 01.01.1973

Авторы: Бахарев, Голубев, Додельцев

МПК: G05D 22/02

Метки: ленточных, процесса, сушки

...содержит неподвижные перекатные валиоси 1, подвижные перекатные качающиеся валики 2, расположенные в направляющих 3, звездочки 4, которые огибает бесконечная цепь 5, на ветвях которой закреплены качающиеся валиыи 2. Одна из звездочек цепи имеет редуктор 6 с реверсивным электродвигателем 7,Неподвижные перекатные валики 1 расположены в активной зоне сушилки 8, а один из качающихся валиков 2 установлен за ней.Замер влажности ленточного материала 9осуществляется датчиком 10, связанным с усилителем и преобразователем 11.5 Работает устройство следующим образом.При изменении влажности ленточного материала датчик влажности подает сигнал, который преобразуется, усиливается и подается на исполнительный реверсивный электродви гатель 7. Он через...

Номер патента: 370597

Опубликовано: 01.01.1973

МПК: G01N 19/10, G01W 1/04, G05D 22/02 ...

Метки: датчик, искусственного, тумана

...процессах, где необходимо создание водных завес, например в металлургической промышленности и др.По основному авт. св.314124 известны датчики искусственного тумана, содержащие рамку с сеткой, укрепленную в держателе на одном из плеч коромысла, другое плечо кото,рого связано с сигнальным устройством, Однако с помощью таких датчиков невозможно продлить процесс туманообразования, соответствующий заданному режиму периодического орошения.Целью изобретения является расширение диапазона интенсивности дождевания.Рамка предложенного датчика снабжена жалюзи с возможностью изменения установки их утла, оси вращения которых расположены вдоль оси коромысла,На фиг. 1 изображен предложенный датчик; на фиг. 2 - приемная пластина датчика при...
