G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 378814

Опубликовано: 01.01.1973

МПК: G05D 11/00

Метки: дозирования, древесной, процесса, связующего, стружки

...устройства 8, усилителя 9, исполнительного механизма 10, рабочего органа ЗО 11, насоса-дозатора подачи связующего 12.С помощью задающего устройства 1 устанавливается входной сигнал, пропорциональный требуемому расходу связующего, Сигнал о действительном расходе стружки по весу формируется датчиком количества 2 и через корректирующее устройство 3 поступает на суммирующее устройство 4. Сигнал о влажности поступающей в смеситель стружки формируется датчиком влажности 5 и через корректирующее устройство б поступает на суммирующее устройство, где осуществляется функциональное преобразование сигналов датчиков влажности и количества поступающей стружки. Суммарный сигнал возмущения, пропорциональный отклонению производительности дозатора подачи...

Номер патента: 378815

Опубликовано: 01.01.1973

МПК: G05D 11/00

Метки: дозирования, древесной, процесса, связующего, стружки

...2ния процесса довесной стружки и ющего устройства корректирующего го устройства 4, тружки 5, коррексилителя 7, испочабочего органа 9, датчика влажности зада Известна система автоматического регулирования процесса дозирования древесной стружки и связующего, содержащая датчики количества и контроля влажности подаваемой стружки, каждый из которых через корректирующее устройство подключен ко входам суммирующего устройства, два других входа которого подключены соответственно к задающему устройству и к третьему корректирующему устройству, а выход - через усилитель к исполнительному механизму. При этой системе регулирования качество процесса дозирования низкое.Предлагаемая система отличается от известной тем, что в ней дополнительно установлен...

Номер патента: 378816

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F02D 29/00, G05D 13/10

Метки: внутреннего, двигателя, сгорания, скорости

...скорости.В режиме холостого хода, когда момент сопротивления на валу двигателя отсутствует,20 воздействия Йа исполнительный орган топливного насоса б по цепи 1 - 4 - 5 не оказывается,и скоростной режим двигателя определяют настройкой всережимного центробежного регулятора,25 С появлением на валу двигателя 3 момепгасопротивления М, или изменением его на величину ЛМс по отношению к предыдущемузначению, измеритель нагрузки 1 отрабатывает сигнал, выражающийся в линейном пе 30 ремещении его чувствительного органа на неЗаказ 1907/13 Изд. М 461 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб д. 4/5 Типограсрия, пр. Сапунова, 2 которую величину Л 1. Это перемещение с помощью...

Номер патента: 378817

Опубликовано: 01.01.1973

Авторы: Аптекарь, Блинчевский

МПК: G05D 23/02

Метки: терморегулятор

...всем диапазоне регулирования внутренняя полость сильфона заполнена неконденсирующимся газом, Таким образом, в этом регуляторе гибкий элемент работает в условиях невысоких температур, даже если температура тепловоспринимающей части тепловой трубки очень высока.При изменении температуры охлаждаемого объекта б изменяется температура связанного с этим объектом в тепловом отношении терморегулятора, а следовательно, и давление рабочего тела в нвм, равное давлению неконденсирующегося газа. Изменение давления вызывает растяжение или сжатие сильфона, который перемещает орган управления регулируемого объекта 10 (в данном случае открывает или прикрывает клапан, через который к охлаждаемому объекту подается воздух), Рабочее тело тепловой трубки для...

Номер патента: 378818

Опубликовано: 01.01.1973

Авторы: Авторы, Зеленков, Крутофалов, Петров, Рондин, Яременко

МПК: G05D 23/19

Метки: термостат

...термобатарею и блок регулиров температуры, отличающийся тем, что, с ц повышения точности работы устройства, в одни замыкающие контакты теплового включены в цепь питания полупроводник термобатареи и блока регулирования те ратуры, другие - между источником пит и обмоткой нагревателя, а размыкающие такты подключены к обмотке нагревате источнику питания. имеИзобретение может быть использовано в радиотехнических системах.Известные устройства, содержащие подключенный к источнику питания через тепловое реле биметаллический датчик, нагреватель, полупроводниковую термобатарею и блок регулирования температуры, характеризуются относительно невысокой точностью работы.В предлагаемом устройстве, с целью повышения точности его работы, одни...

Номер патента: 378819

Опубликовано: 01.01.1973

МПК: G05D 23/20

Метки: библиотьма

...нагрева заготовок в индукционных печах. 20При подключении к сети индукционного нагревателя (индуктора) 1, в той части индукционного нагревателя, где установлен датчик 2, в обоих слоях индукционного нагревателя 1 протекает один и тот же ток 1 т. Следователь но, магнитный поток в этой части индуктора 1 определяется арифметической суммой токов слоев. В части индуктора 1, где установлен датчик 3, магнитный поток определяется геометрической суммой токовпротекающих по 30 ветви индуктора 1,подключенной к сети и ветедмет изобретени Авторы зобретения Б, В. Лукьянов ви, соединеннои последовательно с конденсаторной батареей 1+12. Указанные токи сдвинуты по фазе друг относительно друга. Их сумма при коэффициенте мощности, близком и единице,...

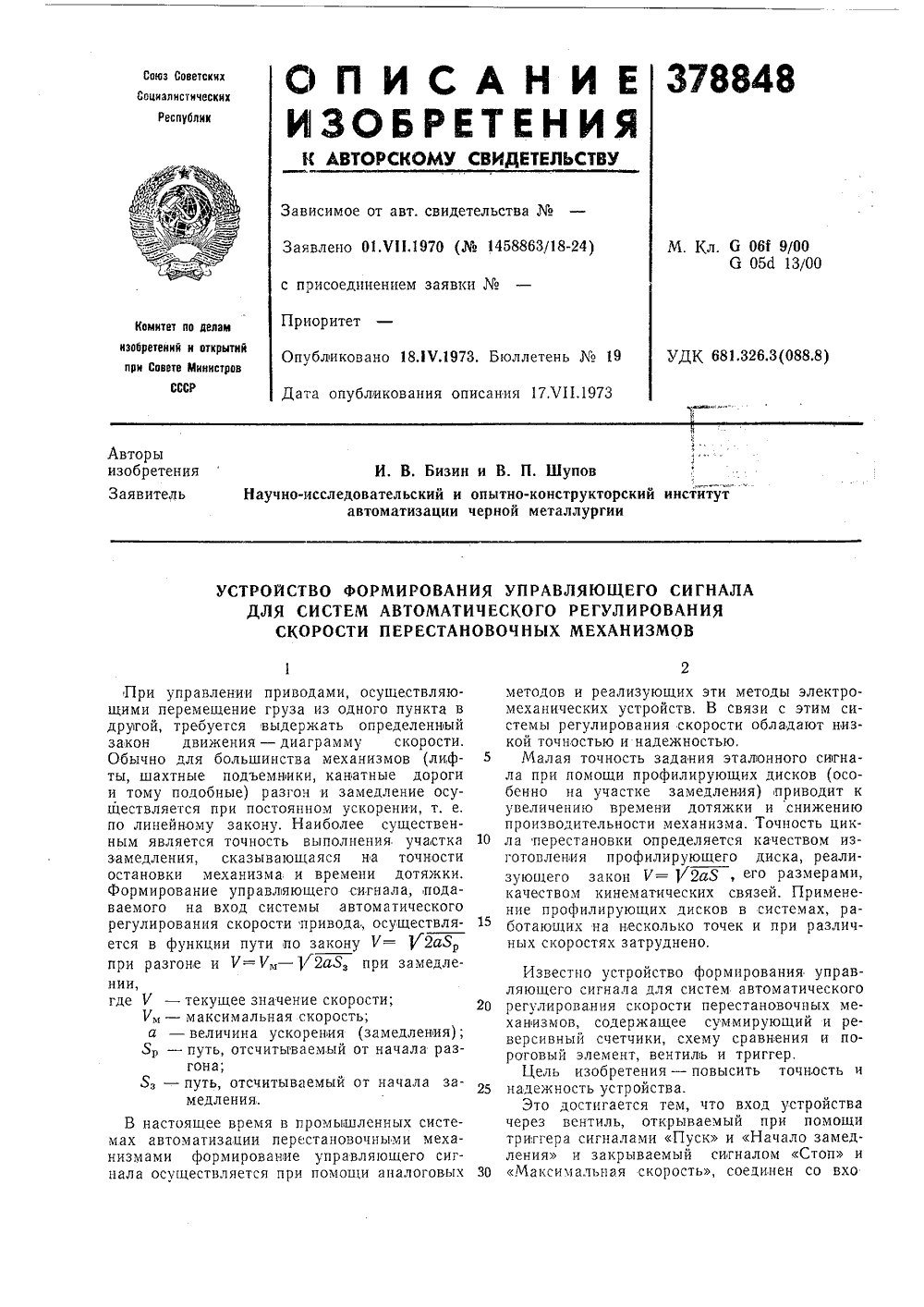

Номер патента: 378848

Опубликовано: 01.01.1973

Авторы: Вител, Шупов

МПК: G05D 13/00, G06F 9/00

Метки: сигнала, управляющего, формирования

...сигналы Пуск, Начало замедления, Максимальная скорость и Стоп, Сигналы с выходов суммирующего счетчика 3 и реверсивного счетчика 5 поступают на .схему сравнения 4, выход которой соединен со входом реверсивного счетчика 5 и шиной сброса в нулевое состояние суммирующего счетчика 3. Выходной код реверсивного счетчика является цифровым управляющим сигналом для систем авторегулирования скорости и поступает на выход 8 устройства. Этот же код поступает на пороговый элемент б, в который предварительно вводится код заданной максимальной скорости.Устройство работает следующим образом. Предварительно счетчики устанавливаются в нулевое состояние, а вход 1 подключается к датчику путевых импульсов, который может быть фотоэлектронным, индуктивным,...

Номер патента: 379538

Опубликовано: 01.01.1973

МПК: C01D 7/18, G05D 21/00

Метки: процесса, соды

...регулттрования процесса получения соды путем подачи двух потоков извести в смеситель и дистиллер с изменением расхода извести в смеситель по величине рН жидкости смесителя и изменением подачи извести в дистиллер по расходу извести в смеситель,Недостатком известного способа является низкое качество регулирования концентрации СаО в жидкости дистиллера. На чертеже схематика для подачи известисобу,Поток фильтровойменника дистилляциисмеситель 1, куда известь в количестве допо стехиометрии. Недорического количество А, Клыгин, ф. Г, Гизатуллинев На выходе и помощи регулятора 4 по р нное значение рН.При всех изменениях расхода фильтровой жидкости, концентрации ХНС 1 в ней, а также концентрации СаО в извести регулятор 4, получив сигнал об...

Номер патента: 379627

Опубликовано: 01.01.1973

МПК: C22B 1/00, G05D 9/00

Метки: отделений, производительности, согласования, спекательного, шихтового

...Когда в одном из бункеров шихта достигает минимального уровня, срабатывает датчик, челноковый конвейер перемещается таким образом, что поток шихты направляется в данный бункер, и загрузка его продолжается до тех пор, покг не ноявитс сигнал вызова датчика со следуюгцего бункера..;огда приход шихты с загрузочного конвейера равен общему расходу ее из промежуточных бункеров, устанавливается опрсделенный ритм работы челнокового загрузочного конвейера, и перемещение его по бункерам происходит с определенной частотой, т. е. общее количество единовременных по 1 о дач шихты в каждый бункер за определеннос время остастся постоянным.Если расход:пихть 1 из одного или нескольких промежуточчых бункеров увеличиваетс; 11 три сохранении...

Номер патента: 379736

Опубликовано: 01.01.1973

Автор: Рожнов

МПК: E02B 13/02, G05D 9/04

Метки: воды, гидротехническом, сооружении, уровня

...воды в верхнем бьефе поплавок б перемещается вверх и вдавливает мембрану 7 внутрь. В результате мембраны 9 и 10 выдавливаются наружу, закрывая отверстия г и д. Воздух, подаваемый по шлангам 4 и 5, накапливается в емкостях А и Б, Так как объем воздуха внутри затвора 1379736 аг 1 ипография, пр. Сапунова, 2 и емкости Б при этом увеличивается, то увеличивается плавучесть затвора 1, он всплывает, увеличивая тем самым расход воды в нижний бьеф до тех пор, пока вода в верхнем бьефе не установится на заданном уровне.При достижении заданного уровня поплавок б занимает такое положение, при котором мембраны 9 и 10 открывают отверстия г и д настолько, чтобы воздух, поступающий по шлангам 4 и б, выходил в атмосферу, Затвор 1 устанавливают в...

Номер патента: 379804

Опубликовано: 01.01.1973

Авторы: Вайсман, Джагупов

МПК: G05D 16/20

Метки: дроссель, пневматический, управлением, электрическим

...с 5, б, расположенных на определенном расстоянии от центра. Пьезоэлементы закреплены в корпусе 7 с помощью прокладки 8, Подвод пневмосигнала в приемную камеру 9 осуществляется через входной штуцер 10, а отвод сигнала из передающей камеры 11 - через выходной штуцер 12.Пневматический сигнал, поступающий вприемную камеру 9 через входной штуцер 10, 10 проходит через соосно расположенные отверстия 5, б пьезоэлементов в передающую камеру 11 устройства, а оттуда через выходной штуцер 12 в выходную пневмолинию.Пьезоэлементы гальванически соединены 15 между собой в параллель разноименными полюсами поляризации. При подаче на элемент электрического управляющего напряжения определенной полярности происходит радиальное удлинение одного из...

Номер патента: 379915

Опубликовано: 01.01.1973

МПК: G05D 7/01

Метки: 1973, 1973м, 646(088, 701удк, 8)авторыинститут, бюллетень, гидравлическим, дата, добычи, кл, описания, опубликования, способом, сссропубликовано, угля

...не могут работать на загрязненной среде.Предложенный ограничитель расхода прямого действия позволяет устранить этот недостаток. С этой целью вводится заслонка, воспринимающая действне статического и динамического напоров потока и связанная через рычаг с плунжером.На чертеже схематически представлен опнсываемый ограничитель.Он состоит из корпуса 1, входного и выходного патрубков 2, 3, седел 4, плунжера 5, пружины 6, заслонки 7, рычага 8, оои 9 и груза 10,При нормальном расходе плунжер б находится в крайнем нижнем положении вследствие превышения момента на оси 9 от груза л А. Ярушников и А. И. Кравчен льскии и проектно-конструкторскиигидравлическим способом пружин над моментом от деимических сил на заслонку 7.При превышении расходалия на...

Номер патента: 379916

Опубликовано: 01.01.1973

Авторы: Авторы, Зеленков, Коновалов, Мотин, Петров, Рондин, Яременко

МПК: G05D 23/275

Метки: газовой, рубидиевого, стандарта, термостат, частоты, ячейки

...состояние, происходящем при строго определенной температуре,На чертеже схематически изображена газоя ячейка рубидиевого стандарта частоты с едлагаемым термостатом.Термостат для газовой ячейки 1 с лампу 2 накачки, энергия которой и Термостат работает следующим образом.В качестве нагревателя рубашки газовой О ячейками используется энергия мощного светового потока лампы накачки, преобразующегося в тепло. Лампа накачки - это принципиально необходимый элемент руб иди евого стандарта частоты.5 Температура рубашки газовойщем случае является функциейловых потоков лампы накачкиводимого от рубашки газовой ячжающее пространство.О Условие постоянства температуры - тепловой баланс потоков. Тепловой поток лампы накачки является функцией...

Номер патента: 380032

Опубликовано: 01.01.1973

Автор: Вител

МПК: G05D 16/06

Метки: давления, регулятор

...олько к односторонне рически вьпслненном площадь мембраостью клапанной я первичного давия на работу клаклапан газ попаходит затем по Изобретение относится к области регулирования, в частности к регуляторам давления с трубой Вентури для газообразных сред.Решающим параметром работы встроенных в подающие газообразные среды трубопроводы устройств для регулирования давления является постоянство поддерживаемого па низкой стороне вторичного давления.Известен регулятор давления, содержащий входной и выходной патрубки, причем выходной патрубок выполнен в виде трубы Вентури, регулирующую и компенсационную мембраны и клапан, непосредственно связанный с регулирующей мембраной,В известном регуляторе давление, действующее на клапан, уравнивается...

Номер патента: 380189

Опубликовано: 01.01.1973

Авторы: Бахрах, Видинеев, Винокуров, Кабанов, Наджаров

МПК: G01F 23/28, G05D 9/12

Метки: автоматической, жидкости, заливки, криогенной, криостатах, поддержания, уровня

...23 подает сигналы об окончании форсированного режима 1, в реле времени 22 и блок 26 и одновременно стирает информацию об опрошенных криостатах, Время цикла 1 опять будет исчисляться минутами. БлокЦ26 подает сигнал 1 о начале нового режима, и коммутатор 15 .начинает медленный опрос криостатов 7, определяя опустевший.Как только коммутатор подключит опустевший криостат, система в таком же порядке начнет работать в режиме форсированного опроса и заливки, после чего режим опроса снова меняется на медленный, так как все криостаты полны и в ближайшее время необходимости в заливке криостатов не будет.При большом количестве криостатов введение автоматического форсированного режима дает значительный экономический эффект.В процессе эксплуатации...

Номер патента: 380487

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B30B 15/24, G05D 15/00

Метки: гидрорегулятор, давления

...3 основного пресса, при этом давление масла контролируется по мацометру 25. Привод дожимного пресса .и шайбы 13 осущестя от электродвигателя 26 через редукиз эресса, где установлен дожимной пресс 4, шпынек 5 которого частично, входит в:предконусную камеру и захватывает оттуда выжимки.Суслополученное в дожимном прессе, собирается в стакане-сборнике б, в котором установлены да-пчики уровня 7 - 9, включенные в цепь питания редукционнььм клапаном 10 резервуара с маслом последовательно с нормально открытыми псонтактами 15 - 17. Эти контакты замыкаются с помощью кула.ка 14, укрепленного на непрерывно вращаю.щейся шайбе 13. Если при замыкании,контактов 15 - 17 сусла в стакане б окажется мало и замкнется только датчик уровня 9, оипнал от него...

Номер патента: 380917

Опубликовано: 01.01.1973

Авторы: Вапник, Веским, Пушкин

МПК: F27D 11/10, G05D 29/00, H05B 7/148 ...

Метки: автом, лтического, печей, режима, руднотермических, электрического

...расстояния между торцом элект 11 ля и зеркало расплава. При отсутствии перемещения электрола указанное воздействие 1 а загрузку материалов в пеь производят и соответствии со смещегоием переключателя ступеней напрякения печного трансформатора от оптимальной ступени.На чертеже представлена схема, реализующая предлагаемый способ.В печи 1 при цалирии отклонения контролируемой величины, например, тока электрода ца блоке 2 от заданного значения подают сгнал исполнительным механизмам через бло,ц ,5 ц 4, которые соответствующим образом перемецрОт электрод илц при Отсутствии перемецгеция электрода переключают ступени напряже;ия ца блоке 4 лечцого трансформатора. В соответствии с отклонением от оптимального рабочего зцячецця величины расстояния...

Номер патента: 380918

Опубликовано: 01.01.1973

Автор: Виноградов

МПК: F24F 11/00, F24F 6/02, G05D 22/00 ...

Метки: воздуха, увлажнения

...цапример бачка, поступает в емкость 3, откуда она через дозиру)ощее приспособление 6 с игольчатым клапаном 7 стекает внутри корпуса 1 на электроды 2, установленные с зазором, заполняемым испаряемой водой.Открытие игольчатого клапана 7 в дозирующем приспособлении происходит при сокращении капроновой нити, за которую игла по;- вешена к регулировочному винту 12. Гайк й 13 закрепляются в одной точке оба конца капроновой нити, длина которой изменяется с изменением влажности. Для изменен я влажности воздуха служит лимб 14, фиксируемый в нужном положении винтом 15. При вращении лимба 14 винт 12 движется поступательно вместе с иглой и нитью по лыске вдоль направляющих 1 б в пробке 17, Этим обеспечивается открытие клапана 7 и, следовательно,...

Номер патента: 381063

Опубликовано: 01.01.1973

Автор: Евдокименко

МПК: G05D 7/03

Метки: весового, жидкости, расхода

...насадка 2.Из выражений (4) и (5) получим: 2 оа 1/2 двlйТак как р при достаточно больших числах Я, в сжатом сечении не зависит от Р то весовой расход жидкости У через насадок пропорционален весу жидкости Р в емкости 1.Форма емкости обеспечивает автоматическую компенсацию изменений плотности дозируемой жидкости, что позволяет использовать законы истечения жидкости через малое отверстие для весового непрерывного дозиро вания, а также пропорциональную зависимость между весовым расходом жидкости через насадок 2 и весом жидкости в сосуде. Устройство для регулирования весового расхода жидкости, содержащее сумматор, подключенный к датчику, регулирующий блок, входы которого соединены с выходами сумматора и задатчика, и подключенный к...

Номер патента: 381065

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F02D 29/00, G05D 13/10

Метки: двигателя, регулятор, скорости

...в цени контроля нагрузки не возникает и работа двигателя контролируется всережихтным центро бежсным регулятором 4.С появлением на валу двигателя моментасопротивления или при измененни его на некоторую величину ЛМ, датчик нагрузки 1 отрабатывает сигнал, выражающийся в линей ном перемещенпн на величину Л, пропорциональную 1 М его чувствительного органа.Благодаря сильфонной передаче 2 этот сигнал подводився ко входу механизма т, через который осуществляется воздействие на псполни тельный орган б топливного насоса в соответствии с величиной и знаком возникающего возмугцения ЛЛ 1, Величина перемещения -10 псполп тельного органа 5 топливного пасоса соответсгвует изменению суммарной циклозо вой подачи топлива на некоторую величину381065 7...

Номер патента: 381066

Опубликовано: 01.01.1973

Авторы: Авторы, Вдовина, Иофа, Кондратенко, Мохова, Мушанов, Орлов, Ткач

МПК: F02D 39/00, G05D 13/34

Метки: дистанционного, многовальной, силовой, установки

...при изменении оператором режима, напри(ыер, ЕОВышении скорОстц корабля,и - п 2 ) пж)агде п - ооороты первого двигателя 9;п. - обороты Второго двигателя 9 а;)п; - допустимое расхождение в скорости вращения валов двигателей, с выхода элемента сравнения 11 подается сигнал на блскцроВку ком ацЛНОЙ линии сВязи с испОлнцтель,ным механизгмом 7 по цепи НЕ 15 и И 14. ПерВый двигатель перестает (набирать обороты ,и не набирает их,до тех пор, пока число оборотов второго,не станет равцо числу о 5 оротов первого (в пределах заданИой погреш(цостИ, Скорость же корабля в это время нарастает 5 10 15 )О 25 30 3;) 40 45 50 55 60 в результате повышения напрузки ца Втором двигателе.ОдИи и те же процессы происходят: - при повышении скорости, но когда...

Номер патента: 381067

Опубликовано: 01.01.1973

Автор: Кольцов

МПК: G05D 16/06

Метки: гидравлический, давления, низкого, стабилизатор

...22 соединяется импульсной трубкой 23 с об. ластью газового регулятора 6, где находится пружина настройки давления и вся регулирующая система регулятора.Гидравлическая система корпуса 4 стабилизатора и цилиндр 8 соединены между собой, через демпферцый кран 24 с помощью резинового шланга 26,К общему газовому коллектору 21 подключен контрольный водяной дифманометр 26. Положение уровня контрольного дифмацометра контролируется позиционным датчиком 2/,Рабочий газ кислород - водород) по межцеховому газопроводу поступает к кристаллцзационцым аппаратам,По межцеховому газопроводу газ с давлением 4 - 10 кгс/см поступает и газовому регулятору 6, где дросселируется до 1500 - 2000 мл в. с. Из газового регулятора б газ поступает по соединительному...

Номер патента: 381068

Опубликовано: 01.01.1973

МПК: G05D 21/00

Метки: полимеризации, процессом

...регулятором б изменения расхода носителя и регулятором 7 стабилизирующего контура Я. Высокая точность поддержания температуры носителя обеспечивается теплообменником 9 и регулирующими клапанами 10 и 11.Система автоматического управления действует следующим образом.Если скорость в реакторах уменьшилась 1 цапример, вследствие увеличения количества вредных примесей в носителе или мономере), то количество тепла, выделенного в реакторе, уменьшится, и температура в реакторе начнет понижаться. Одновременно уменьшение потока цз предыдущего реактора приведет к увеличеццю концентрации в реакторе, если заданное значение концентрации в предыдущем реакторе меньше, и к умецьшеццю концентрации полимера в реакторе, если заданное значение...

Номер патента: 381365

Опубликовано: 01.01.1973

Авторы: Бережной, Джобадзе, Саломыков

МПК: B01D 17/04, G05D 27/00

Метки: процесса, разделения, реакционной, смеси

...6.Подачу водного слоя из сборника 11 в разделительную колонну:1 д для тонкой отгонки осуществляют насосом,14, Для регулирования напрузки колонны применяют регулятор расхода 16 с коррекцией,по уровно в сборнике 11, Контур коррекции состоит из,датчика уровня 16 и регулятора уровня 17. Для усиления сигналов, поступающих с датчиков уровней 16 и 7, используют усилительные реле,18 и 19.Устройство работает следующим образом.Поступающая в разделительный аппарат 1 реакционная смесь предварительно,рааделяется на водный и органический слои. Отделившйся водный слой с примесями органик по удельноиу весу больше, чем чистый оргапичесыий, поэтому оп собирается в нижней части разделительного аппарата 6 и межфазным рсгулятороь уровня через...

Номер патента: 381369

Опубликовано: 01.01.1973

МПК: B01D 37/04, G05D 11/00

Метки: процесса

...возникающих из-зд колебания концентрации твердых в пульпенеравномерности толщины и влажности кека по всей фпльтровальцой повсрхпости.Для стабилизации толщины и влажности кека предлагается регулирование величины вакуума осуществлять по разности расхода пуль- и пы, поступающей па фильтрацию, и расхода отфильтрованной жидкой фазы.На чертеже показана припципеиальцая схема автоматического контроля и регулирования толщины отфильтроВаццопо осадка, например, 2. ца барабанном вакуум-фильтре. При помощи индукционного расходомера 1измеряют расход пульпы, поступающей нафильтр 2. Сигнал с датчика расхода подается О д усилсгтель 1, Одновременно измеряют рас:,од отфильтрованной жидкой фазы шсдукц 1 онпым расходомером 4, сигнал с которого...

Номер патента: 381370

Опубликовано: 01.01.1973

Авторы: Вител, Журба, Калмыков, Левченко, Чалый

МПК: B01D 37/04, G05D 27/00

Метки: производительности

...исполнительный меха изл 17, воздействующий на регулируемыцклапан 3 крупнозернистого шлама и электрически связанный в своих крайних положениях через датчик 18 обратной связи с входом регулятора сгущен,ия 4,Регулирование производительности вакуум- фильтра 2 осуществляется по плотности флотоконцентрата и расходу крупнозернистого шлама с использованием экстремального регулятора. Сигнал, пропорциональный текущему значению плотности, поступает с плотномера 0 в регулятор сгущения 4, где сравнивается с сигналом задатчика 5, пропорциональным заданному значению плотности. При наличии сигнала рассогласования регулятор сгущения 4 вырабатывает регулирующее воздействие, прикладываомое через станцию управления 7 к исполнительному механизму 8,...

Номер патента: 381374

Опубликовано: 01.01.1973

МПК: B01F 1/00, G05D 11/00

Метки: всесоюзная1атнтко1гк15, йес-кйй

...10, Величинарасхода подается па блок сравнения 11, гдеопа сравнивается с заданным значением расхода. Сигнал рассогласования в качестве корректирующего импульса вводится на задатчикрегулятора 4 расхода растворяющего раствора.Концентрация полезного компонента в растворе па выходе батареи аппаратов измеряется концентратомером 12, Величина концентра ции поступает па блок сравнения 18, где онасравнивается с заданным значением концентрации раствора. Сигнал рассогласования вкачестве корректирующего импульса вводитсяв вычислительный блок для коррекции значения расхода полезного компонента, поступающего в составе руды.Заданное зпачепис суммарного расхода полезного компопепта в процесс рассчитывается вычислительным блоком 7 по...

Номер патента: 381378

Опубликовано: 01.01.1973

Авторы: Матвеев, Тачаев

МПК: C10G 9/18, G05D 27/00

Метки: производительности, реактора

...компонента в пи рогазе определяют по исправленной площадипика интересующего компонента и исправленной площади пика водяного пара. При этом время отбора пробы сокращается на 1 - 1,5 час, ликвидируется ручная операция под держания постоянного расода пробы при ееотборе и уменьшается количество используемых приборов.Для расчета производительности реактора внужный момент времени определяют расход 20 пара по показаниям расходомера, градуированного в килограммах. Через 0,5 - 2,0 сек специальным шприцем отбирают пробу пирогаза из предварительно продутого в течение 1 - 2 лтин пробоотборника, представляющего 25 собой патрубок с вентилем. Температура пробы 150 в 1 С, давление 1 атя. Отбор пробы длится 5 - 20 сек.Отобранную пробу вводят в...

Номер патента: 381379

Опубликовано: 01.01.1973

МПК: B01J 19/00, G05D 11/02

Метки: есоюзнаяга, ьн1110-хнйнеокая

...лалагента, от личения выхо от соотношеп екцией по те еакторов и раот разности т акторов и хл Изобретение относится к способам регулирования работы реакторов и может применяться в процессах нефтеперерабатывающей, нефтехимической и химической промышленности.Известен способ автоматического управления работой реакторов путем изменения "расхода одного из компонентов в зависимости от температуры смеси и стабилизации расхода хладагента. Однако указанный способ не обеспечивает требуемого выхода целевого продукта.Для увеличения выхода целевого продукта предлагается регулировать соотношение расхолов компонентов с коррекцией по температуре смеси на выходе из реакторов и раскол хладагента в зависимости от разности температур смеси на выходе из...

Номер патента: 381382

Опубликовано: 01.01.1973

Авторы: Авизо, Елисеев, Кальма

МПК: B01J 3/04, G05D 16/02

Метки: блокировочное, высокого, сосудов

...6 низкого давления к сосуду. Давление в сосуде измеряется двумя манометрами. Управляющий контакт манометра 6 замыкает цепь питания электротЯнитного замЯ 7; замотк открыт. Об 25 этом сигнализирует горящая лампа 8. Приподъеме давлецця в сосуде первоначально размыкается т правляющий контакт зЯнометра 6 низкого давления цепи питания электромагнитного зазка 7; замок закрывается. Об этом 30 сигнализирует лампа 8. которая гаснет.)(ии. 1)и)(треи(и о (нрав,(еии) и (5(атель(ми, и и(ира(1 и(и и киваво( Торгов(и Первоначальное размыка(ние уп)равляющего контакта манометра б обусловлено меньшим диапазоном измерения давления, который определяет порог чувствительности маномет(ра. Затем по мере возрастания давления 1 отличного от нуля манометра 4)...
