Цициков

Номер патента: 2001649

Опубликовано: 30.10.1993

Автор: Цициков

МПК: A63B 21/06, A63B 23/02

Метки: тренажер

...с еазакасгью регулирования поручнями для руи агрузочными механизмами, отличаащ с тем, что, с целью повышения эффективнаси ренировки путем вибрацианнага растяжения позвоночника, стойки эакрапГены на основании, а платформа для Ог илает ланжеты для фиксации ног,15, а верхние колеса 20 - на приводном валу21, причем одно из верхних зубчатых колесснабжено рукояткой 22 ручного привода, ана противоположном ей конце приводноговала установлен шкив 23,Тренажер работает следующим образам.Пользователь встает на платформу, фик 10 сирует манжеты на ногах, регулирует высотустержней и располагает локти в желобах, аруками захватывает рукоятки, В соответствии с ростом пользователя перемещаютвтулки вдоль стоек и регулируют ширину15 между средствами для...

Номер патента: 2000455

Опубликовано: 07.09.1993

Автор: Цициков

МПК: F02B 75/04

Метки: внутреннего, двигатель, сгорания

...механизм привода включает центральную опору 27 на оси 3, коленчатый вал в виде приводного вала 28 с эксцентриком 29 и шейкой 30 и шатун 31.Шейка 30 установлена в эксцентрике 29 и центральной опоре 27. В корпусе полуцилиндра . установлены соосно приводному валу 28 зубчатые колеса 32, Шатун 31 выполнен в виде втулки 33 с наружными кольцевыми выступами 34 и 35 и установлен на шейке 30,Выступ 34 смещен эксцентрично шейке 30, выступ 35 имеет зубчатый венец. Поршень 22 имеет расточку.Выступ 34 шатуна 31 введен в расточку поршня 22. Выступ 35 размещен с возможностью зацепления с зубчатым колесом 32, Хвостовики центральной опоры 27 выполне- ны, в виде квадратов 36 и соединены муфтой 37 так, что между плоскостью, в которой лежат ось рабочей шейки...

Номер патента: 2000454

Опубликовано: 07.09.1993

Автор: Цициков

МПК: F02B 53/00

Метки: внутреннего, двигатель, сгорания

...благодаря углу, образованному между рабочими еврейками, установленными на центральной опоре, позволяет осуществить наиболее эффективную и экономичную продувку за счет опережения открытия оыпускното окна и опоздания открытия продувочного окна. На фиг. 1 изображен двигатель, продольный разрез; на фи, 2 - то же, вид сверху: на фиг 3 - фрагмент крт оленич поршня на фиг. 4 Обитий вид де)игзеля с нагие та телем,5 10 15 20 25 30 35 40 45 50 Двигатель внутреннего сгорания содержит корпус 1 с цилиндрической внутреннейповерхностью, торцевые крышки 2, ось 3,установленную в крышках 2, поршни 4, выполненные в виде секторов и расположенные на оси 3 с возможностью поворота иобразования рабочих камер 5, 6, механизмыпривода поршней 4, Механизм...

Номер патента: 2000453

Опубликовано: 07.09.1993

Автор: Цициков

МПК: F02B 53/00

Метки: внутреннего, двигатель, сгорания

...каждая по меньшей мере двумя подвижными секторами, установленными симметрично перегородке с возможностью их симметричного перемещения и поворота относительно перегородки соосно оси полости корпуса, причем механизм регулирования степени сжатия связан с каждым сектором кинематически посредством двух рычагов, жестко связанных между собой пальцами и расположенных по обе стороны корпуса с его торцев с воэможностью поворота соосно полости корпуса,Двигатель схематически изображен на чертеже, где показан разрез полости корпуса и рычаги сеторов.В цилиндрической полости корпуса 1, расположены ротор с лопастями 2, неподвижная перегородка 3. подвижные сектора 4 с пальцами 5, на наружных проточках 6 расположены рычаги 7, жестко соединен ные...

Номер патента: 1796214

Опубликовано: 23.02.1993

Авторы: Жиленко, Цициков

МПК: A63B 23/00

Метки: тренировочное

...аппаратом и т.д На чертеже схематично изображенотренировочное устройство, где на фиг. 1 -показан вид сбоку; на фиг. 2 - кинематический механизм педалей; на фиг, 3 - схема Устройство содержит раму 1 и нагрузочные средства .для рук и ног. Нагрузочное средство для ног выполнено в виде установленных на горизонтальной оси 2 рамы 1 педалей 3, 4; связанных между собой и рамой 1 посредством дифференциального механизма, рабочие шестерни 5, 6, которого закреплены на педалях 3, 4, а параэитные 7,8 - свободно установлены на осях 9, 10,25 закрепленных на раме 1, На каждой педали 3, 4 закреплена ось 11, на которую надета нижняя головка 12 шатуна, на стержне последнего имеется устройство 13 для изменения длины стержня шатуна,...

Номер патента: 1771736

Опубликовано: 30.10.1992

Автор: Цициков

МПК: A61H 3/00

Метки: двухместный, тренажер

...- фрагмент опоры для рук; на фиг. 5 - боковой вид тренажера; на фиг. 6 - тренажер с опорными ложементами,На стойке 1 каркаса в пазу 2, установлен упор 3 и закреплена ась крестовины 4, на которой установлены коромысла;5,5 с опорными площадками 6,6 и шестернями 7,7, на поперечной оси крестовины 4 установлены шестерни 8,8 и кожух 9, на каждом плече коромысла установлены; шарнир 10,10, стойка 11, винтовая пара 12, рукоятка 13, верхний шарнир 14,14 и двуплечий рычаг 15, установленный на оси 16, а каждая дополнительная опора содержит рукоятку 17, ложемент 18, кронштейн 19, болты 20, расположенные в пазах 21,21 и закрепленные на пластине 22; ползун 23 установленный на направляющей 24, где закреплен на втулке с резьбой 25 и установлен винт 26,...

Номер патента: 1757692

Опубликовано: 30.08.1992

Автор: Цициков

МПК: A63B 23/035

Метки: снаряд, тренировочный

...травмопорной шейкй",причем одна из пластинпоэвоночника, опорно-двигательного аппазеплена, на основном валу, другая"на 10 рата, верхних конечностей, плечевого пояо орной шейке, а рама устройства имеет . са, тазобедренного аппаратаи а-о разную форму; соединейа шарйирами; ".: групп мышц и мягкихтканей спортсмена.ираспорками, а на одйой паре стоек рамы,, Расположение коленчатого вала для рукустановлено средство Для выводаустройст-. на "А-образной раме на уровне плечевоговаизмертвой точки, выполненное в виде 15 пояса позволяег тренироваться сйортсмемаховика;кинематически связанного-с ко-нам различйого роста.ленчатыми валами.,:.;, .Наличйе средствадлявыводаустройст-,Тренировочный снаряд схематическива из мертвой точки улучшает динамику...

Номер патента: 1734793

Опубликовано: 23.05.1992

Автор: Цициков

МПК: A63B 23/035

Метки: лидия, тренажер

...сверху; на фиг,3 - то же, вид с пациентами,На основании 1 закреплена ось-крестовина 2, на которой установлены кинематически связанные между собой впротивофазе рукоятки 3 и 4, закрепленныена симметричных рычагах несущих площадки для ног 5 - 8, каждое плечо 9-12 рычагачерез амортизаторы 13 и 14 связано с основанием, рычаги через конические шестерни15 и 16, установленные на осях крестовины 2, кинематически связаны между собой, для крепления амортизаторов на основании установлены оси 17 - 20, на плечах рычагов установлены оси 21 - 24, на оси крестовины закреплен защитный кожух 25,Тренажер "Лидия" работает следующим образом.Спортсмен захватывает руками рукоятки 3 и 4, ноги располагает на опорных площадках 5 - 8 и мускульными усилиями...

Номер патента: 1734741

Опубликовано: 23.05.1992

Авторы: Дикуль, Цициков

МПК: A61H 3/04

Метки: тренировки, ходьбы

...на осях 8 и 9, установленными на раме 1, Устройство также включает нагрузочный механизма в виде ножных манжет 10 и 11, соединенных трособлочной системой, содержащей тросы 12 и 13, расположенные на блоках 14 - 17, установленных на поперечинах 18 и 19 рамы 1 с грузами 20 и 21, а также элементы регулируемой подвески пациента, включающие плечевую дугу 22, связанную гибкими связями 22 и 24, расположенными на роликах 25 и 26, установленных на раме 1 посредством осей 28 и 29, с противовесами 30 и 31. На раме 1 установлены также фиксаторы 32 и ЗЗ штурвалов 6 и 7, а на поперечине 34 рамы 1 закреплено откидное сидение 35 на оси 27,Устройство применяется следующим образом,Закрепив фиксаторы 32 и 33 на штурвалах 6 и 7 и соединив плечевую дугу 22...

Номер патента: 1733023

Опубликовано: 15.05.1992

Автор: Цициков

МПК: A63B 21/02, A63B 23/02

Метки: мышц, тренировки

...тяг в исходном положении.При тренировке в работе участвуют различные группы мышц спортсмена,На фиг,1 изображено устройство, вид спереди; на фиг.2 - то же, вид сбоку,Устройство содержит платформу 1 для ног, стойки 2 изменяемой высоты, тросы 4, шкивы 4, установленные на осях 5, закрепленных на лонжеронах рамы 6, связанных верхними дугами 7 и нижними дугами. На шкивах 4 закреплены П-образные перекладины 9 с рукоятками 10, трос 3, кривошипы 12 и эластичные тяги 11,Устройство работает следующим образом.Рукоятки 10 устанавливают по размаху рук, стойки 2 регулируют по росту и раму 6 верхними дугами навешивают на плечи спортсмена.Вытянув в стороны руки с обращенными вверх ладонями и захватив рукоятки 10, спортсмен мускульными усилиями рук...

Номер патента: 1704800

Опубликовано: 15.01.1992

Авторы: Дикуль, Цициков

МПК: A63B 22/14

Метки: мышц, тренировки

...лонжеронах 7, изменяя высоту, телескопические стойки перемещают по вертикали и фиксируют, для изменения ширины кривошипы 3 поворачивают и фиксируют, а также регулируют упор 10 плечевого пояса.Тренирующийся захватывает рукоятки б, руки располагает в желобах поручней 5, плечевым поясом опирается в упор 10, ноги располагает на платформе 21, стопы фиксирует перемычкой с манжетами 22 и мускульными усилиями осуществляет вращение диска 13, при этом центробежная сила перемещает ползун 18 со "средством для ног" от центра к периферии, что увеличивает угол между диском 13 и кронштейном 16, к весу пациента прибавляется вес "средства для ног" и увеличивает усилие растяжения позвоночника, При тренировке условная "ось"Формула изобретения 1....

Номер патента: 1703144

Опубликовано: 07.01.1992

Авторы: Дикуль, Цициков

МПК: A63B 23/00

Метки: тренировочное

Номер патента: 1668710

Опубликовано: 07.08.1991

Автор: Цициков

МПК: F01C 9/00

Метки: объемная

...8,В отверстиях 17 шарнира 10 установлена с возможностью качания цапфа 19 со сквозным каналом, соосным отверстиям 17 и имеющим три участка - центральный цилиндрический участок 20 и два расширяющихся в сторону торцов цапфы 19 конических участка 21, и сферическая опора 22, размещенная на поворотной оси 23, которая закреплена в цапфе 19 перпендикулярно поодольной оси участка 20 канала, а шарнир 10 установлен с возможностью поворота относительно продольной оси первой пары поршней 8, цапфа 19 связана с криво- шипом 24 посредством хвостовикэ 25, Сферическая опора 22 жестко соединена с продольной осью 18 второй пары поршней 8 и размещена на цилиндрическом участке части 20 канапэ, продольная ось 26 криво- шипа 24 перпендикулярна плоскости, в...

Номер патента: 1662556

Опубликовано: 15.07.1991

Автор: Цициков

МПК: A61H 15/00, A61H 23/00

Метки: массажа, спины

...1, Корпус 4 связан с рамой 1 с помощью пружин 10 и снабжен съемным мостиком 11, поверхность которого может быть покрыта ковриком.Устройство работает следующим образом,Тренирующийся ложится спиной на рольганговое приспособление, берет руками захват 2, а ноги располагает на упоре 3. Мускульными усилиями рук и ног тренирующийся перемещает корпус 4 в сторону изголовья и захвата 2 для рук, ходовые ролики 9, перемещаясь по раме 1, приводят во вращение держатели 5, и ролики 6 массируют спину,При этом ролики 6 производят давлениена участки спины соответственно эксцентриситету, а наличие обгонных муфт обеспечивает холостой прогон рольганга в5 исходное положение, что обуславливает направление массажа по кровотоку к центру,При перемещениях...

Номер патента: 1585553

Опубликовано: 15.08.1990

Автор: Цициков

МПК: F04C 9/00

Метки: объемная

...эксцентрике 9 и центральной опоре 7. В корпусе 1 установлены соосно приводному валу 8 зубчатые колеса 12. Шатуны 11 выполнены в виде втулки 13 с наружными кольцевыми выступами 14, 15 и установлены на шейках 10, Выступ 14 смещен эксцентрично шейке 10. Выступ 15 имеет зубчатый венец, Поршни 4. имеют расточки, Выступ 14 шатуна 11 введен в расточку поршня 4, Выступ 15 размещен с возможностью зацепления содним из зубчатых колес 12. Оси приводного вала 8 и поршня 4 наклонены к оси шейки 10 под равными углами.Машина работает следующим образом.При вращении приводных валов 8 вращаются шейки 10, установленные в эксцентрике 9 и центральной опоре 7. Шатуны 11, обкатываясь зубчатым венцом на выступах 15 по колесам 12, вращаются в противоположную...

Номер патента: 1516132

Опубликовано: 23.10.1989

Авторы: Ковтун, Цициков

МПК: A63B 23/04

Метки: ног, тренировки

...1) . Передаточное отношение между зубцами составляет 1:1.Устройство работает следующим образом, Тренируюшийся захватывает руками поручни 19, ноги располагает на пластинах 4 и мускульными усилиями приводит во вращение валы 9. При этом маховики 8 вращаются в противоположные стороны или навстречу один другому и улучшают динамику поворота платформ. При выполнении упражнений каждая нога, установленная на платформе, описывает в пространст. ве фигуру в виде двух конусов, вершины которых расположены в точке качания. В работе участвуют сухожильно-мышечный аппарат и суставы ног, голеностопный сустав, коленный сустав и тазобедренный сх став.Упражнения улучшают координацию дви. гательных органов.Кинематическая связь пластины 5 с основанием 1 через...

Номер патента: 1506170

Опубликовано: 07.09.1989

Автор: Цициков

МПК: F04C 21/00

Метки: компрессор

...9 кривошипно-шатунным механизмом 10. В перегородке 4, установленной соосно выходному валу 9, выполнен сквозной осевой канал 11, сообщенный с выпускным каналом 12 корпуса 1, а в перегородках 3 и 5 выполнены впускные каналы 13На рабочем валу 7 со стороны выпускного канала 12 размещена сопряженная с внутренней поверхностью перегородки 4 и воэможность 1 о углового перемещения дуговая накладка 14 с выполненными на ее наружной цилиндрической поверхности проточками 15 и с воэможностью поочередного сообщения последних с выпускным каналом 12. В торцовых крышках 2 с внутренней стороны выполнены перепускные каналы 16 для сообщения рабочих камер 8 с впускными каналами 13, при этом кривошипно-шатунный механизм 10 размещен в полости корпуса 1....

Номер патента: 1468548

Опубликовано: 30.03.1989

Автор: Цициков

МПК: A63B 23/02

Метки: тренировочное

...основание 1, площадку 2 для ног, ось 3, размещенную на оси 3 с возможностью поворота телескопическую раму 4 в виде двух стоек 5, установленных на кронштейне 6, который закреплен на подшипнике 7, размещенном на оси 3. На концах стоек 5 расположены горизонтальные шарниры 8, в которых на осях 9 закреплены с возможностью наклона втулки 10, присоединенные к осям 9 своими средними частями. Во втулках 10 установлены раздвижные П-образные рукоятки 11 с фиксаторами 12. Втулки 10 и рукоятки 11 образуют поручень 13, На концах осей 9 закреплены шкивы 14 с тросами 15, прикрепленными к пружинам 16 нагрузочного механизма 17, помещенного на стойках 5 и на основании 1.Тренировочное устройство работает следующим образом.Тренирующийся встает на...

Номер патента: 1160059

Опубликовано: 07.06.1985

Автор: Цициков

МПК: F01C 9/00

Метки: объемная

...работы поршней.Цель изобретения - увеличение полезного объема и уменьшение габаритов машины.Поставленная цель достигается тем, что в объемной машине, содержащей корпус с круговой цилиндрической рабочей полостью и центральной осью, секторные поршни, шатуны и коленчатый вал, установленный в корпусе на опорных шейках, причем поршни размещены в рабочей полости на центральной оси и связаны шатунами с рабочими шейками коленчатого вала, последний снабжен дополнительной опорной шейкой, которая установлена в центральной оси корпуса с возможностью вращения, рабочие шейки расположены под углом 120 одна относительно другой, а шатуны изогнуты по дуге окружности с центром на оси рабочей полости.На фиг. 1 схематически изображена объемная машина;...

Номер патента: 1143940

Опубликовано: 07.03.1985

Авторы: Захидов, Понятов, Сагидуллин, Токарев, Цициков

МПК: F24J 2/40

Метки: ориентации, приводное, солнечной, установки

...соединенные с платформой солнечной установки и расположенные в емкости с жидкостью, и гидравлическую систему управления, имеющую трубопроводы с распределительными механизмами для попарного взаимосвязанного вертикального перемещения поплавковых элементов, устройство снабжено напорным резервуаром, каждый поплавковый элемент расположен в отдельной емкости с жидкостью, емкости соединены между собой попарно и с напорным резервуаром с помощью гидравлической системы управления.На чертеже показано приводное устройство для ориентации солнечной установки. Устройство содержит поплавковые исполнительные элементы 1 и 2, соединенные с платформой, солнечной установки, включающей гелиостат 3, концентратор 4, приемник 5. Элементы 1 и 2 расположены 2в...

Номер патента: 1139936

Опубликовано: 15.02.1985

Авторы: Захидов, Понятов, Токарев, Цициков

МПК: F24J 2/40

Метки: гелиостат

...между гобой в верхней части и через эластичные трубки соединены с золотниковыми распределителями. 5 10 15 20 25 На чертеже показана конструктивная схема гелиостата с распределительной системой.Гелиостат содержит зеркальную панель 1 с запорным узлом 2 и приводной канатный механизм 3 с электрической системой управления (не показана), имеющий четыре ветви 4, попарно расположенные во взаимно перпендикулярных вертикальных плоскостях и кинематически связанные с зеркальной панелью 1.Опорный узел 2 выполнен в виде кронштейна 5 по меньшей мере с двумя парами блоков 6, диаметрально расположенных над зеркальной панелью 1, чалочных элементов 7 шарнирно связанных с последней, и строп 8, каждая из которых пропущена через пару диаметрально...

Номер патента: 924468

Опубликовано: 30.04.1982

Авторы: Захидов, Зменер, Понятов, Соколов, Токарев, Хакимов, Цициков, Яровинский

МПК: F24J 3/02

Метки: гелиостат

...канатный механизм 4 имеет четыре тяговые ветви 13 фиг, 1 и 2), расположенные во взаимно перпендикулярных вертикальных плоскостях, проходящих через оси40поворота панели 3, и закрепленные при помощи сферических шарниров 14 на панели 3, Канатный механизм 4 имеет систему трансмиссионныхвалов 15 с тяговыми барабанами 16и натяжные грузы 17, воздействующие на тя.45говые ветви 13.Емкости 12 установлены на панели 3 с по.мощью осей 18 и регулируют место расположения центра тяжести панели 3 в плоскости, проходящей через вершины углублений 6,Подвижная крестовина 5 контактирует углублениями 6 с призмами 7 и установлена наклонно к основанию 1 на самоустанавливаюшемся радиально-упорном подшипнике 9 и призме8, причем между пятой 10 и подпятником...

Номер патента: 919688

Опубликовано: 15.04.1982

Автор: Цициков

МПК: A63B 23/00

Метки: снаряд, тренировочный

...мща 1К ,Дав Ф,иборостроения АН Узбекской ССР ренировочный снаряд состоит из установленных на стойках 1 и 2 с возможностью вращения относительно горизонтальных осей 3 и 4 и связанных между собой посредством кинематических связей 5 и б средств для создания нагрузки для ног б и рук 7, имеющих коленчатые валы 8 и рукоятки 9, а средство для создания нагрузки для .рук 7 выполнено в виде регулируемых по длине посредством элемента 10 телескопических звеньев 11, подпружиненных пружиной 12. Вращая ногами средния нагрузки для ногство для создания нагс одновременным возвратно-поступательным движением подпружиненных телескопических звеньев 11, спортсмен создает необходимую нагрузкуна мышцы ног и рук,Предлагаемое изобретение позволяет повысить...

Номер патента: 900262

Опубликовано: 23.01.1982

Авторы: Захидов, Золотаренко, Понятов, Хакимов, Цициков

МПК: G05D 3/14

Метки: следящая, солнечной, электростанции

...гвующие зонам поля СЭС, разбитого по признакам одинаковости законов перемещения зеркальныхпанелей гелиостатов поля. В центрекаждой зоны установлено по одному модельному гелиостату, направленному в точку, соответствующую окну приемника. В указанной точке или на оптической оси, соединяющий центр зеркала каждого модельного гелиостата с центром окна приемника, установлено по одному датчику 2, На каждом модельном гелиостате установлены двигатели 5, по скоростным характе- ристикам идентичные двигателям гелиостатав поля, а также тахогенераторы б и датчики положения 7. У модельного гелиостата двигатели 5 электрически связаны через усилитель 4 и преобразователь 3 с датчиком 2, атахогенераторыб и датчики положения 7 электрически связаны с...

Номер патента: 890035

Опубликовано: 15.12.1981

Авторы: Баранов, Захидов, Понятов, Сизов, Соколов, Хакимов, Цициков

МПК: F24J 3/02

Метки: гелиостат

...поворот оправыс фацетой 1 только в азимутальной изенитальной плоскостях. Фиксатор 12выполнен в виде штыря, на которомподвижно установлен подпружиненныйколпачок с канавкой на глухом еготорце, находящейся в зацеплении с одним из цилиьщров 1 О. В подпятниках 2 выполнены два расположенных на разных уровнях и взаимно перпендикулярных отверстиях, через которые проходят валы 6. Кулачки 7, установлещще на валах 6, спрофи-; лированы в соответствии с расчетным законом перемещения для каждой фацеты 1. Они могут быть передвинуты вдоль валов 6 и попарно взаимодействуют с цилиндрами 1 О оправы фацеты 1. таким образом, что если профиль од 0035 4ного из них поднимается, профиль другого опускается на ту же величину.При размещении па панели...

Номер патента: 861880

Опубликовано: 07.09.1981

Авторы: Захидов, Соколов, Хакимов, Цициков, Яровинский

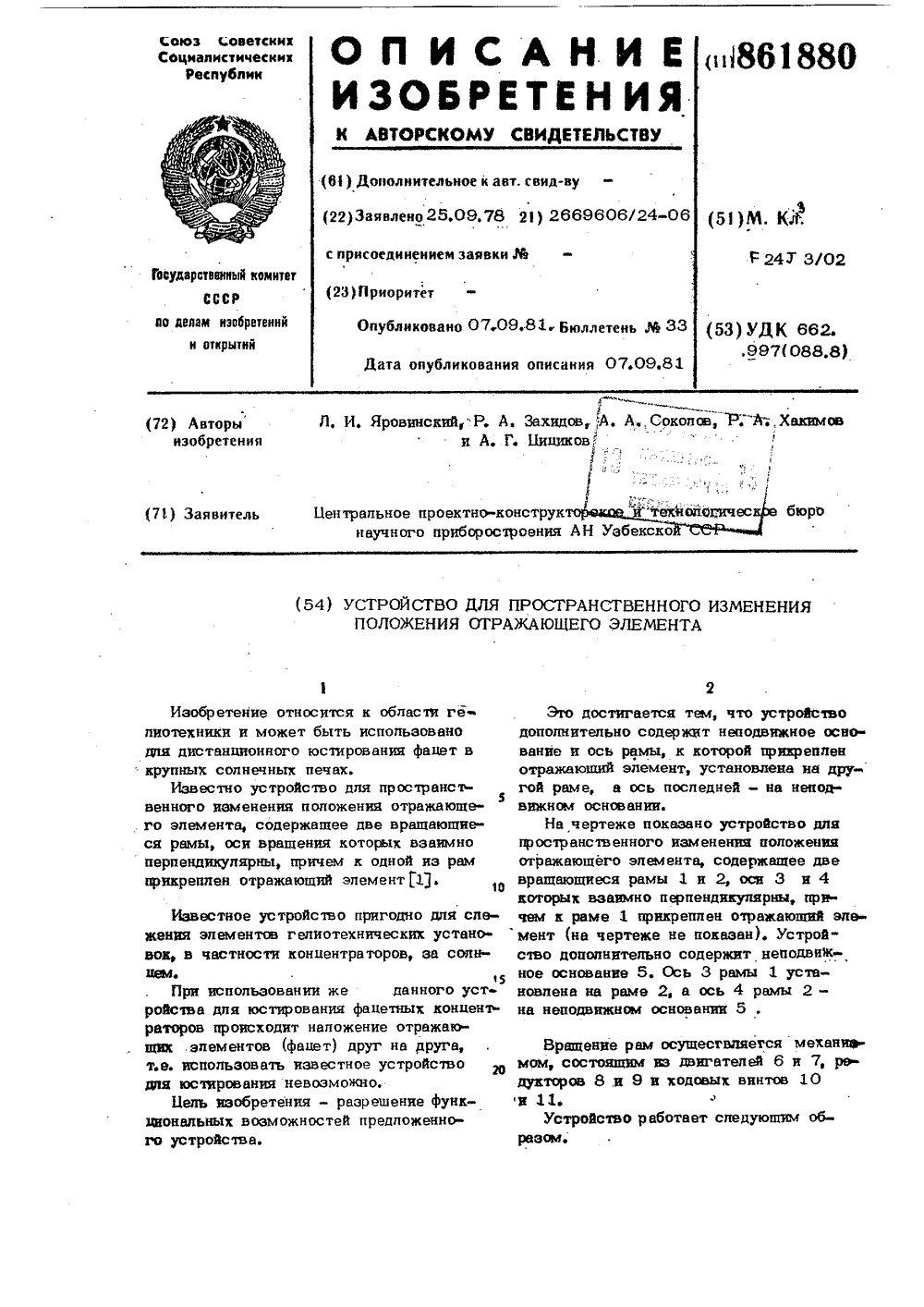

МПК: F24J 2/40

Метки: изменения, отражающего, положения, пространственного, элемента

...на дру гой раме, а ось последней - на неподвижном основании.На чертеже показано устройство дляпространственного изменения положения отражающего элемента, содержащее две вращающиеся рамы 1 и 2, оси 3 и 4 которых взаимно перпендикулячем к раме 1 прикреплен отрмент (на чертеже не показан)ство дополнительно содержитное основание 5. Ось 3 рамыного уст- новлена на рама 2, а ось 4 рамы 2- х концепт- на неподвижном основании 5 .ражаюРругаэ Раниееойство м ре86188 Составитель А. СмиЗаг ебельная Тех ед М.Голинка нов.,Цемчяк Дак е 651 ВНИИ ПодписноСССР крытийкая наб 113 филиал ППП Патент, г. Ужгород, ул, П ая, 4 При подаче сигнала на двигатель 7происходит вращение ходового винта 11 ирама 1 с элементом поворачивается относительно оси 3.При...

Номер патента: 859677

Опубликовано: 30.08.1981

Авторы: Захидов, Понятов, Попов, Сизов, Хакимов, Цициков

МПК: F03G 7/06

Метки: двигатель, тепловой

...1 рабочие элементы 3 изгибаются В сторону пассивного слоя и приводят в движение кривошипно-шатунный механизм 5, В результате такой деформации рабочие элементы отходят от нагревателя и входят в соприкосновение с холодильником 2, в результате чего они начинают охлаждаться и после некоторой задержки, оПределяемой их 40 теплоемкостью, выпрямляются. К этому времени кривошип приводного механизма 5 достигает крайнего верхнего положения и деформация выпрямляющихся рабочих элементов так же, как и при 45 изгибе, передается кривошипу механизма 5 согласованно с его вращением.В результате выпрямления рабочие элементы 3 входят в соприкосновение с нагревателем 1 и цикл работы двигателя повторяется,Так как модуль упругости рабочих элементов 3 в процессе...

Номер патента: 857557

Опубликовано: 23.08.1981

Авторы: Захидов, Макаров, Понятов, Хакимов, Цициков

МПК: F04C 9/00

Метки: объемная, роторная

...корпусе.Цель изобретения - упрощение технологии изготовления.Указанная цель достигается тем, что корпус выполнен с разъемом, а на роторе установлено два уплотнительных кольца с расстоянием между ними большим амплитуды качания ротора. Корпус 1 выполнен с разъемом 2 по поерхности, образующей сферическую рабоую камеру 3, в которой помещен качаюийся ротор 4. Ротор 4 установлен на опорах 5 на оси 6, закрепленной наклонно к оси вращения во фланцах 7 и 8 вала 9.На роторе 4 установлены уплотнительные кольца 10 и 11, причем расстояние между ними больше амплитуды качания ротора 4.Устройство работает следующим образом.При вращении вала 9 ротор 4 совершает возвратно-качательное движение относительно корпуса 1 в рабочей камере 3, обеспечивая...

Номер патента: 769076

Опубликовано: 07.10.1980

Авторы: Понятов, Цициков

МПК: F04B 17/04

Метки: насос, объемный, электромагнитный

...частиц в керосине, фтороуглеродах или силиконах. Электромагнитный привод поршня 5 выполнен в виде замкнутого кольцевого индуктора 6 вращающего ся магнитного поля, внутри кольца которого расположена рабочая камера 2. В рабочей камере 2 могут быть установлены успокоители 7 поршня 5. Поршень 5 может быть изолирован от перекачиваемой 15 среды диафрагменными разделителями 8.Для охлаждения индуктора 6 служит вентилятор 9.При питании переменным током обмотокиндуктора 6 возникает вращающееся магнит ное поле, вектор которого меняет направление, При вращении магнитного поля поршень 5 попеременно притягивается к ближайшему из полюсов и совершает при этом колебания (фиг. 4 - 6) . Перекачиваемая 25 среда поступает в процессе колебаний поршня 5 в...

Номер патента: 751404

Опубликовано: 30.07.1980

Авторы: Аветисов, Бесхмельницина, Кривова, Цициков

МПК: A63B 21/00

Метки: мышц, тренировки

...фиг.4 - конечное положение устройства для тех же уражцсций; ца фиг. 5 и 6 - положецие устройства при другом виде упражцеция.Устройство содержит: раму 1, несущуюцетекгдию 2 для захвата руками с дискоыми руз;.ми 3, ролики 4, установленные в цаправляющих 5 ошовация 6, и связаццую с основанием шарнирно посредством стоек 7 амортизатора 8. На основании закреплеца площадка 9 для размещеция тренирующе ося.Пользуются устройством следующим образом.Устацаьливают необходимое количество,иоков 3 ц е 1)силдццс, и, взявшись руками за цее, трецирующийся мускульными усилиями рук перемещает перекладину вверх. При этом ролики 7 перекатываются в цаправляощих в направлении к трецирующемуся, и боковые стороны рамы - к стойкам благодаря шарнирному соедицецию...
