Номер патента: 357992

Опубликовано: 01.01.1972

Авторы: Волгоградский, Дко, Нефтехимии, Площенко, Ракитин

МПК: B01D 3/42, G05D 27/00

Метки: процессом, ректификации

...жидкости, подаваемое на верхнюю тарелку колонны для поддержания заданной 20 температуры верха. Под внутренним питапнемподразумевают количество жидкости, равное сумме сырья, поступающего в колонну, и конденсата, образующегося при конденсации паров на тарелочке питания,25 Внутреннее питание определяют по формуле где Р - расход сырья,30 Ср 2 - удельная теплоемкость сырья,357992 Тираж 406 Подписное Изд.1637 Заказ 4071/6 Типография, пр. Сапунова, 2 Лз - теплота испарения жидкости на тарелке питания,ЛТ - разность между температурой натарелке питания и температурой сырья.На чертеже изображено устройспво для автоматического управления процессом ректификации.Устройство состоит из блока 1 для вычисления расхода,внутреннего питания...

Номер патента: 358352

Опубликовано: 01.01.1972

Авторы: Алиев, Амоль, Бобровников, Богомолов, Бутовский, Лебедев, Ольховой, Родных, Стол, Тучинский, Фейгин

МПК: C10G 9/20, G05D 23/24

Метки: 1пдтотм-1ва, всесоюзная, лв1

...нижние ряды горелок, регулирующие клапаны на подаче пара в начало радиантной и конвекционной секций змеевика,С помощью регулятора 5 устройство осу М, Р. Тучинский, Н, Р. Бобровников Е. А. Фейгин, В. А. Бутовский, Алиев и Г. Л, Столяр ществляет стабилизацию температуры продук.тов пиролиза на выходе из печи, измеряемую датчиком 1, воздействием на клапан 15, установленный на линии подвода топлива в верх ние ряды горелок. Регулятор б стабилизируеттемпературу реакционной смеси на входе в радиантную секцию змеевика воздействием на клапан 17, а регулятор 7 поддерживает на заданном значении перепад температур, изме ряемый датчиками 2 и 3 и определяемый насумматоре 9, Регулирование перепада температур осуществляется воздействием на клапан 1 б,...

Номер патента: 358535

Опубликовано: 01.01.1972

Авторы: Акимов, Гутман, Пресман

МПК: F02D 1/10, G05D 13/10

Метки: всережимный, двигателя, регулятор, центробежный

...муфту 8, промежуточный 4 и главный 5 рычаги,установленные на оси б. На промежуточномрычаге 4, сочлененном с рейкой 7 топливногонасоса, установлен корректор 8, включающийшток 9, пружину 10 и корпус. На главном 2рычаге 5, связанном с пружиной 11 регулятора, установлены подпружиненный упор 12 ипружина 18.Регулятор работает следующим образом,При увеличении оборотов под действием центробежной силы грузы 2 регулятора раскрываются и через муфту 8 перемещают промежуточный рычаг 4 и рейку 7 топливного насоса в сторону уменьшения цикловой подачи топлива. В момент соприкосновения штока 9 с подпружиненным упором 12 в работу вступает корректор 8. Шток 9 постепенно утопает в корпусе корректора, преодолевая сопротивление пружины 10, При полном утопании...

Номер патента: 358574

Опубликовано: 01.01.1972

Авторы: Решетов, Рогов

МПК: G05D 16/10

Метки: клапан, регулирующий

...полость, в которой установлена подпружиненная пружиной 14 относительно верхней части 10 металлическая мембрана 15. Последняя зажата по всей своей периферии между верхней и нижней частями поршня и жестко связана гайками 1 б и 17 со штоком 18 редуцирующего клапана 19, Клапан подпружинен пружиной 20 и перекрывает седло 21, выполненное в перегородке 22, разделяющей входную полость 23 от выходной полости 24 и полости Б.В верхней и нижней частях поршня 5 предусмотрены отверстия 25 и 2 б, соответственно соединяющие надмембранную и подмембранную полости с камерами А и Б.Устройство работает следующим образом. При отсутствии давления в камере А уплотнительная жидкость из узла уплотнения насоса попадает в камеру Б через клапан 19, который...

Номер патента: 358684

Опубликовано: 01.01.1972

Авторы: Кудинов, Подковкин

МПК: G05B 11/54, G05D 9/04, G06D 3/00 ...

Метки: пневматический, позиционный, регулятор, уровня

...12 - сопло датчика 10, 1 т - исполнительный механизм и 14 - сливная магистраль.Устройство работает следующим образом, 5 Питающий агент (сжатый, воздух или природный газ) из линии питания Р, через фильтр 3 и регулируемый дроссель 4 поступает в линию Р, соединенную с нормально закрытым (н. з.) контактом датчика 10, в О камеру запрета трехмембранного реле 1 ичерез обратный клапан 5 в управляющую камеру этого реле.При повышении жидкости в аппарате 11до уровня, контролируемого датчиком 10, его 5 контакт (сопло) 12 открывается, и линияРсообщается с атмосферой. В результате давление в камере запрета реле 1 снижается до О. Мембранная сборка реле под действием давления в управляющей камере перемеща- О ется вверх и сообщает линию питания...

Номер патента: 358687

Опубликовано: 01.01.1972

МПК: B02C 17/00, G05D 9/12

Метки: 358687

...величину наполнения мельницы рудой Н .Н= -Ааффи выдает соответствующий сигнал на регулятор 8, воздействующий на рудный питатель У,Таким образом, нри регулировании произ. водительности. мельниц учитываются изменения твердости руды, шаровой загрузки и исключаются помехи в виде посторонних шумов. Предмет изобретенияСпособ автоматического регулирования наполнения рудой барабанной мельницы, заключающийсМ в том, что воспринимают аку стический сигнал, возникающий нри работе мельницы, преобразуют его в электрический сигнал, из которого выделяют основной сигнал, пропорциональный величине шаровой загрузки, н формируют на его основе закон регулированфи, отличающийся тем, что, с целью повышения точности регулирования, электрический сигнал...

Номер патента: 358688

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Денисов

МПК: C25C 1/00, G05D 11/02

...конструктивно громоздкой, мало надежной, имеет большие погрешности измерений и не обеспечивает оптимальное ведение процесса электролиза.По предложенному способу процесс регу лирования ведут по показаниям одного прибора-кондуктометра, отградуированного в единицах соотношения металл: кислота.На фиг. 1 приведена зависимость показаний кондуктометра в делениях шкалы от кон центрации металла, например цинка (Хп), и кислоты, например серной (Не 504), в отработанном электролите; на фиг, 2 в корреляционная зависимость показаний кондуктометра в делениях шкалы и величины отношения кон центрации цинка к концентрации серной кислоты.Между содержанием цинка (линия Хп) и показаниями кондуктометра (см, фиг, 1) существует обратная зависимость, а между...

Номер патента: 358689

Опубликовано: 01.01.1972

Авторы: Найдич, Ушаков

МПК: G05D 13/14

Метки: датчнк, скорости, угловой, центробежный

...на фиг, 3 - схема распределения сил, действующих на груз при его вращении.В корпусе на подшипниках вращается вилка 1 с двуплечими рычагами 2, установленными на осях качения 8. Грузы 4 укреплены на двуплечих рычагах, опирающихся на золотник б. С противоположной стороны на золотник б действует пружина б задатчика режимов. При вращении вилки 1 с грузами 4 и двуплечими рычагами 2 последние под действием центробежных сил поворачиваются вокруг осей качения 8 на угол, соответствующий определенной угловой скорости вращения, например, вала двигателя, Преодолевая усилия пружины б, рычаги перемещают дозирующий элемент (золотник) б вверх. При этом центробежная сила, развиваемая грузами при одних и тех же оборотах, зависит от массы груза 4.Поток...

Номер патента: 358690

Опубликовано: 01.01.1972

Авторы: Барышев, Исупов, Конструкторско, Куклик, Мантуленко, Научно, Никитин, Пастухов, Прудников, Романенко, Савельева

МПК: G05D 16/06

Метки: давления, действия, прямого, регулятор

...7.При уменьшении расхода воздуха в системевследствие отключения нескольких потребителей увеличивается давление перед регулятором и, соответственно, регулируемое давление.При этом силы, создаваемые давлением передрегулятором на мембране 4 и регулируемым давлением на мембране 3, увеличиваются и перемещают заслонку 2, уменьшая проходное сечение, В результате регулируемое давление уменьшается. При этом сила, соз даваемая регулируемым давлением на мембране 3, уменьшается до своего первоначального значения, а заслонка удерживается,в новом положении изменением,силы, создаваемым изменением давления перед регу 10 лятором на мембране 4. Таким образом, мембрана 3 работает только в переходном режиме, благодаря чему регулируемое давление...

Номер патента: 358691

Опубликовано: 01.01.1972

Авторы: Бел, Мельников

МПК: F27D 19/00, G05D 23/19, G05F 1/66 ...

Метки: мощности, обогрева, подачи, форсированного

...накопительный элемент, например конденсатор 1, дополнительное реле 2 с нормально открытым контактом 3, реле включения форсированного обогрева 4, обогреватель б, регулирующий узел б, нор мально открытые контакты 7 и 8 второго реле и обогреватель форсирования 9.Устройство работает следующим образом.При включении питания на конденсаторе 1 в первый момент времени падает малая часть З 0 напряжения и большая часть напряжения падает на обмотке управления реле 2, включая его на время постоянной времени накопительной цепи, Нормально открытый контакт 8 подключает обмотку управления реле 4 к обогревателю 5 регулируемого узла б, нормально открытый контакт 7 ставит реле 4 на само- блокировку, а другой нормально открытый контакт 8 реле 4 подключает...

Номер патента: 358799

Опубликовано: 01.01.1972

Авторы: Гасик, Кушнарев, Радочин

МПК: G05D 23/22, H05B 7/12

Метки: iпдтенгно-ихкгггмя_биб, всесоюзная, иor

...датчик температуры, клапа 11 регулирования расхода газа и воздухонагреватель.Однако в таком устройстве не может создаваться стабильное тепловое поле, так как отсутствуют нспс средственные связи между элементами устройства.С целью устранения указанного недостатка предлагаемое устройство снабжено регулирующим преобразователем сигналов, электрически соединенным с термопарой, погруженной в глубь электрода, причем один из выходов преобразователя соединен с управляющим органом клапана расхода газа, а другой -с управляющим органом воздухонагрсвател.На чертеке представлено устройство для регулирования температуры самоспскагощсгося электрода.Устройство состоит из термопары 1, регулятора 2, исполнительного механизма 3, вентилятора 4, калорифера...

Номер патента: 359043

Опубликовано: 01.01.1972

Авторы: Гордон, Диденко, Мельников, Ольховой, Продуто, Реуцкий, Розен

МПК: B01J 4/02, G05D 11/13

Метки: 359043

...вместо задатчиков З,иопользуется общий генератор опорной частоты, а задатчики 4 оцифровьрваются в литрах на 1 т осноэного вещества,Дозировка осуществляется следующим образом.Расходомер 1 выдает сиг)нал, частота которого иг)=р.+ р, (з)Ьмакс о в )начальное значение частоты выходного сигнала;Л а)акс. = (макс, - 0) - дианаЗОН ИЗМЕНЕНИЯчастоты )выходного сиги,ала;Рмакс, - ВЕрХНИй ПрЕдЕЛ ПО раСходу основного вещества,где В блоке 2 осуществляется вычитание начального значения частоты о и уменьшение частоты следования (пересчет импульсоз в п раз) р) .)1 Р) - .) о(4) Импульсы выхода блока 2 поступают на элементы памяти 5 н запоминаются до прихода ближайшего импульса от задатчика 8 (или генератора опорной частоты), возвращающего элемент 5 в...

Номер патента: 359535

Опубликовано: 01.01.1972

МПК: G01K 5/32, G05D 11/02

Метки: жидкостью, заполнения, систем

...устройСтво.Оно содержит вакуумНый .насос 1, баллон 2 с ж 11 дКостью-заполИителем д, иомещенныи в тамоСтат 4, ксИтролыно-избйри 1- 30 телыные приборы: вакууммегр 5 и термо 3метр б, ооединительные линии 7 и 8 с запорными .вегпилями 9, 1011 и 12 в них и подсоединительное успройство 13 для соединения заполняемой системы 14 с устройством. В баллон 2 перметично введены трубки 15,и 16, причем конец трубки 15 находится все,гда над понервностью жидкости 3, а ковец пру 1 бии 1 б - всегда ниже этой поверхноств. Вне баллона обе тру 1 б 1 ки подключены общей ллн 1 и:- ей 8 к подсоединителыному устройству 13,Перешед за,полнен,ием системы 14 ве,н,тили 9, 11 и 12 зако,ыты, а вентиль 10 - открыт. Темпераспура в термостате 4 поддерживается большая...

Номер патента: 359635

Опубликовано: 01.01.1972

Авторы: Елизаров, Покровский

МПК: G05B 11/60, G05D 16/18

Метки: гидравлическое, двухпозиционное, управляющееустройство

...допуска. Для изменения допуска необходимо изменить предварительное натяжение пружины б относительно натяжения пружины 5,Работает устройство следующим образом.На чертеже устройство показано в исходном состоянии.При подаче вспомогательного давления по каналу 11 через золотники 3 и 4 проходит давление в выходной канал 12 к исполнительному механизму 25, а по выходному каналу 13 жидкость проходит в обратном направлении на слив, При этом исполнительный механизм должен увеличивать подачу жидкости, топлива, воздуха или другого компонента к объекту, увеличивая интенсивность его работы, благодаря чему повышается давление в системе и давление, поступающее по каналу 7 к управляющему устройству.Когда давление в системе будет увеличиваться до...

Номер патента: 359640

Опубликовано: 01.01.1972

Авторы: Герц, Гогричиани, Каплунов, Поль

МПК: G05D 16/06

Метки: давления, регулятор

...содержит корпус 1, входную 2 и выходную д полости, пружину 4 настройки, чувствительный элемент б, связанный через шток б с регулирующим органом 7, выполненным в виде полого упругого тела сферической формы, седло 8, представляющее собой диск с соплами-отверстиями 9, расположенными по концентрическим окружностям и составляющими проходное сечение регулятора, На штоке б и в седле 8 имеются углубления сферической формы для фиксации регулирующего органа.При появлении входночей среды регулятор вы ния Рз которое воздействует на чувствительный элемент б, изменяя равновесие сил и вызывая его перемещение вместе с пружиной 4 настройки.При изменении выходного давления Р, нарушается равновесие сил на чувствительном элементе б и усилие передается...

Номер патента: 359641

Опубликовано: 01.01.1972

Авторы: Патратьев, Чугай

МПК: G05D 23/22

Метки: термостабилизирующее

...1 б. Камера отжига соединена со входом 5 вентилятора 9 трубой 17. Внутри камеры отжига 14 размещена соосно ей рабочая камера 18 с крышкой 19. Устройство работает следующим образом. О В рабочую камеру 18 помещают подвергающийся термообработке материал и закрывают крышкой 19 (крышкой 15 закрывают камеру отжига 14). На,потенциометрах 12 и 2 устанавливают заданную температуру, причем 5 на потенциометре 12 устанавливают температуру, примерно в 1,2 - 1,5 раза выше температуры, установленной на измерительном потенциометре 2.При достижении заданной температуры в О нагревателе 10 автоматический потенциометр12 включает вентилятор 9, который перемещает воздух в контуре, состоящем из вентилятора 9, нагревателя 10, смесителя 13, камеры отжига 14 с...

Номер патента: 360645

Опубликовано: 01.01.1972

Авторы: Савватеев, Сарафаслан, Сивов, Соколовский, Тишин

МПК: G05D 9/02

Метки: жидкости, регулятор, уровня

...в цилиндрической части диафрагмами б, имеющими периферийные отверстия б и центральные отверстия 7 для пропуска клапана. 25Площадь проходного сечения периферийного отверстия равна 0,1 0,2 площади центрального отверстия, Коническая часть втулки выполнена в виде седла 8 клапана.Диафрагмы фиксируются в корпусе с по мощью стакана 9, имеющего отверстия 10 для прохода жидкости, кольцо поджимается гайкой 11. Основание впускного клапана снабжено амортизирующей накладкой 12.В начальный период, когда теплообменный аппарат 13 не заполнен жидкостью, поплавок 2 находится .в крайнем нижнем положенип, а клапан 3 выведен из отверстий 7 и опирается амортизирующей накладкой 12 на поплавок. При подаче жидкости она проходит через седло 8, отверстия б ив...

Номер патента: 360646

Опубликовано: 01.01.1972

Авторы: Бычек, Донцов, Думиш, Кузьмин, Прудников

МПК: G05B 11/46, G05D 9/04

Метки: регулятор, струйный, уровня

...полостью 8 исполнительного органа 4. Сопло 6 соединено с другой рабочей полостью 9. Питание подводится к питающим соплам 2 и 5. 5 Струйный регулятор уровня работает следующим образом. Изменение уровня в емкости под действием какого-либо возмущения изменяет сопротивление струе воды, поступа 5 ощей из сопла 2 в сопло 3, и следовательно, из- О меняет давление в полости 8 исполнительногооргана 4. Изменение давления происходит относительно давления в полости 9, определяемого положением задающей пары сопел 5 и 6 относительно д 1)уг друга. Под де ствием 15 разности давлений в полостях 8 и 9 происходит перемещение регулирующего органа 4 и, следовательно, изменение подачи воды в резервуар.Последнее приводит к изменснню уровня, 20...

Номер патента: 360647

Опубликовано: 01.01.1972

Автор: Брейво

МПК: G05D 16/06

Метки: давления, регулятор

...входной шту 10 цер 3. Регулирующий орган 4 закреплен, например, хомутом 5, на кольцевом выступе 6,выполненном на внутренней стороне крышки2 соосно входному штуцеру 3.Регулирующий орган представляет собойполую упругую перфорированную сферу. Упругость сферы, а также количество и диаметротверстий 7 на ней подбирают из условийобеспечения заданных характеристик регулятор а.В одну из стенок корпуса ввернут выходной штуцер 8. Регулятор присоединен входнымштуцером 3 через канал 9 к регулируемой магистрали 10, находящейся между напорным органом 11, например насосом, и потребителем25,12, Выходной штуцер 8 через канал 13 соединен с участком магистрали, имеющей низкоедавление рабочей жидкости, например, переднасосом.Регулятор работает следующим...

Номер патента: 360649

Опубликовано: 01.01.1972

Авторы: Бунин, Зев, Ивановский, Илларионова, Малков

МПК: G05D 22/02

Метки: 360649

...регулне артикулов ткани, при эренастройка приборов,С целью повышения точности регулирования температуру материала измеряют в двух фиксированных точках и о влажности судят по значениям производных температур обрабатываемого материала.Сущность способа поясняется чертежом. Обрабатываемую ткань 1 с помощью приводных роликов 2 проводят через сушильную машину 3, где ткань высушивается, например, до равновесной влажности. Датчики 4 и бтемпературы ткани, установленные на некотором расстоянии друг от друга на выходе из машины, измеряют температуру ткани в двух точках,Сигналы с датчиков поступают на дифференциальный мост б, вычитаются и их разность через усилитель 7 подается на релейный преобразователь 8.В нормальном режиме, когда веггичина...

Номер патента: 360650

Опубликовано: 01.01.1972

Авторы: Добролюбов, Куклик, Малых, Медведченко

МПК: G05D 23/12

Метки: регулятор, температуры

...исполнения. Регулятор содержит манометрическую термосистему, установленную в корпусе 1 с неподвижным упором 2, исполнительный механизм, например сильфон, 3, выходной элемент 5 4 термосцстемы, упругий чувствительный элемент узла защиты - сильфон 5, аварийную пружину 6, подвижный упор 7, на который опирается подвижный конец сильфоца 5, и пружину 8 защиты от перегрева, прижимающую 10 подвижнь.й упор 7 к неподвижному 2. Еслитеомосистема выполнена дистанционной, то в ее конструкции имиотся также термобаллоц 9 и дцстацццонньш капилляр 10 (показаныштрцхамц).15 Исполнительное устройство 11 имеет входной элемент 12, на который, воздействует выходной элемент 4 термосистемы.Работает регулятор следующим образом, При повышении регулируемой...

Номер патента: 360651

Опубликовано: 01.01.1972

Авторы: Воронин, Зорин

МПК: G05D 23/275

Метки: 360651

...и теплзаполненнуютрическую ббочей камермым в качесличаюигийсятем пер атурнмостата, в Известны термостаты, выполненные в виде герметизированной, теплоизолированной камеры, заполненной двухфазной средой, например льдом и водой, и снабженной термоэлектрической батареей.Однако тепловое сопротивление в ни виде регулируемого воздушного зазора не спечивает широкого температурного ди зона,Предлагаемое устройство не имеет этого, недостатка и отличается от известных тем, что в него между основанием горячих спаев термоэлектрической батареи и верхней стенкой рабочей камеры введена диафратма, управляемая изменением объема двухфазной среды.На чертеже изображено предлагаемое устройство.Хорошо теплопроводящий термостатируемый сосуд 1 заполнен...

Номер патента: 360654

Опубликовано: 01.01.1972

Авторы: Верещагин, Ворслов, Гольдфарб, Жуков, Кулешов, Некрасова, Никитин, Скворцов

МПК: F27D 19/00, G05D 23/19, G05F 1/66 ...

Метки: позиционного, регулированиямощности

...вольтодобавочный тратгсформатор, и кгтнтакторы, с памощью которьгх осуществляется переключение первичнюй обмотки вольтодобав очного тр ансформ атер а.Однако при,первключениях первичной обмотки вольтодобавочного трансформатора на контактах контакторов возникают напряжения, зяачцтелыно превьсшающие питающее напряжение, крстме того,необходимо иметь несколько (не менее двух) контакторов.15В предлатаемстм устройстве для повышеБия его надежности,и упрощения параллельно контактору, подключающему п 1 ервичную обмотку вольтодобавочного трансформатора к входиой клемме устройства, включен дрос сель,На чертеже изображена электропечь соОротивления 1, подключенная к трехфазной сети через:питающий трансформатор 2, и трц вольтодббавочньгх...

Номер патента: 360680

Опубликовано: 01.01.1972

Авторы: Бородин, Дудин, Коростелев, Курчавый, Свердловский

МПК: G05D 3/20

Метки: взаимного, датчиков, положения, рассогласования, углового

...выходы которых под соединены к опсрныхт входам линеек компараторств 9 и 10. Выход детектора 5 соединен с сипнальными вмодащи линейки 9, выход детектора б с сигнальными входами линейки 10.20 Выходное напряжение несработавших компараторов равно О (низкий уровень). Компараторы срабатьввают при равенсмве сигнального и опорного напряжений. Выходные напряженйя всех сработавших кскапараторов 25 (высокий уровень) равны,Опорное напряжение для датчиков типаСКТ-сельсин формируется путем суммирова,ния выходных напряжений датчиков после их амплитуднсхго детектирования, В ряде слу ЭО чаев опорным напряжением манжет быть од. Орло едак Изд.1805елам изобретеносква, Ж, Р Заказ 680/2280ЦНИИПИ Комитета Тип. Харьк. фил. пред. Пате но из выходных напряжений...

Номер патента: 360757

Опубликовано: 01.01.1972

Авторы: Иностранна, Иностранцы, Макото, Токио

МПК: C03B 13/04, C03B 17/00, G05D 27/00 ...

Метки: валками, зазора, между, стеклоформующей

...канавку кольцевого элемента 16.Рядом с силовым цилиндром 22 к валу 18прикреплен рычаг 34, противоположный конец которого имеет шарнирное соединение 35с наружным концом штока поршня силовогоцилиндра 36 системы перемещения валка 3.Силовой цилиндр 36 приводится в действиечерез клапан управления 5 У.Для осуществления ручной регулировки зазора между валками, поршень 25 силового цилиндра 22 выполнен с кольцевой канавкой 37,рычаг 34 силового цилиндра 36 - с кольцевойканавкой 38, а на валу 15 с помощью клина39 укреплено коническое зубчатое колесо 40,входящее в зацепление с дополнительным зубчатым колесом 41, имеющим ручное управление,,При попадании струи стекломассы с небольшим твердым включением в зазор 42между валками 2 и 3, валок 3...

Номер патента: 383464

Опубликовано: 01.01.1973

МПК: B02C 25/00, G05D 29/00

Метки: загрузки, мельницы

...с выходом пускового механизма, а . вторым входом - с выходом регулятора загрузки, причем второй вход дополнительного регуляи проектно-конструкторскзтй .риятий промышленностиериалов383464 30 35 40 45 б ретен Предмет из 1. Устройство для ав рования загрузки мельн чики расхода исходногоЗаказ 2192/6 Изд.1565 ЦНИИПИ Комитета по делам изобрете Москва, Ж.35, Типография, пр. Сапунова,В период первоначальной загрузки величина сигнала датчика 5 соответствует недогруженной мельнице, а величина сигнала расхода исходного материала - сравнительно малым расходам, поэтому результирующий сигнал на входе регулятора б загрузки является сигналом больше (на увеличение расхода материала), По мере загрузки мельницы этот результирующий сигнал уменьшается,...

Номер патента: 383708

Опубликовано: 01.01.1973

МПК: G05D 21/00

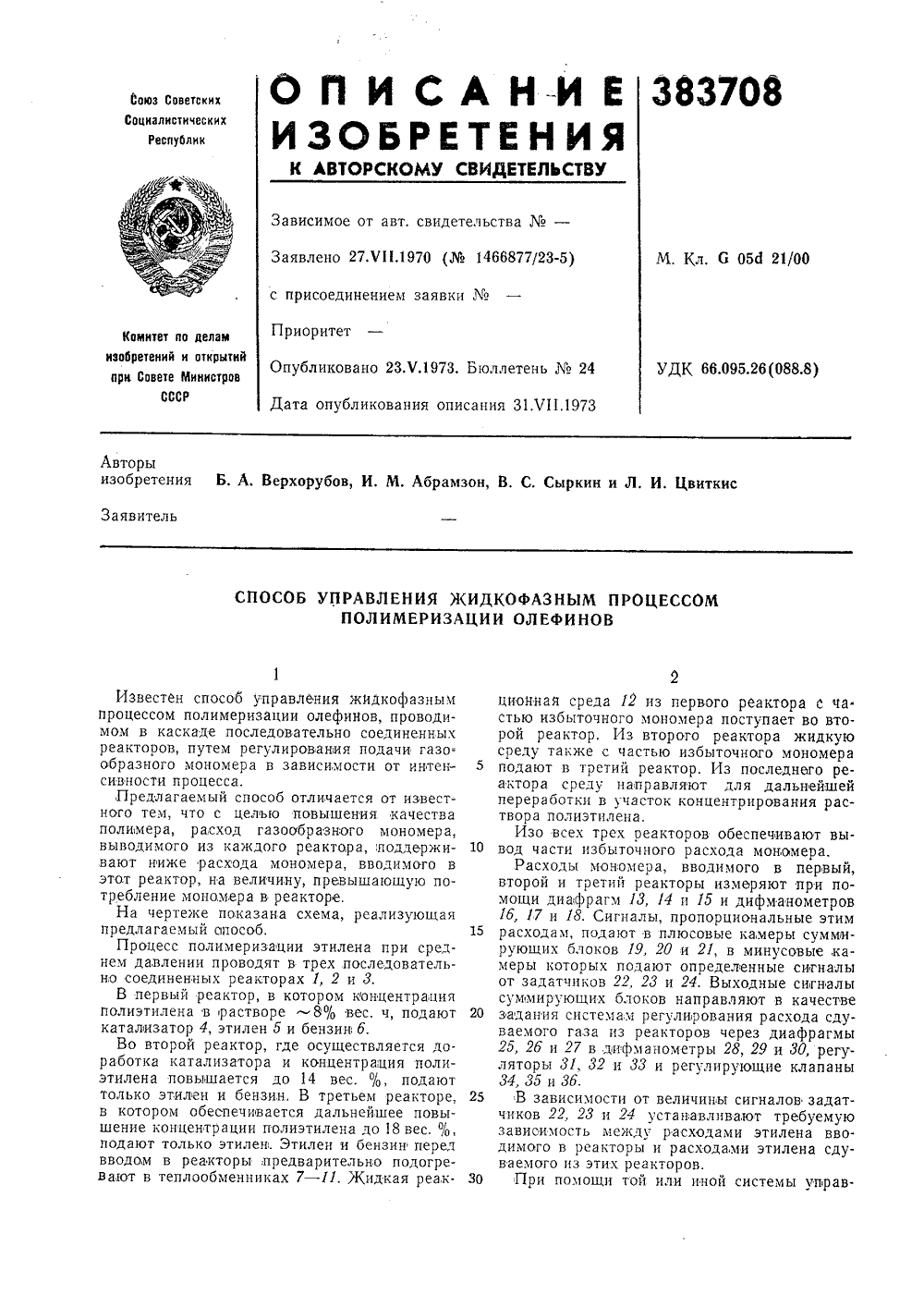

Метки: жидкофазным, олефинов, полимеризации, процессом

...и третий реакторы измеряют при помощи диафрагм 13, 14 и 15 и дифманометров 16, 17 и 18. Сигналы, пропорциональные этим расходам, подают в плюсовые камеры суммирующих блоков 19, 20 и 21, в минусовые,камеры которых подают определенные сигналы от задатчиков 22, 23 и 24. Выходные сигналы суммирующих блоков направляют в качестве задания системам регулирования расхода сдуваемого газа из реакторов через диафрагмы 25, 26 и 27 в дифманометры 28, 29 и 30, регуляторы 31, 32 и 33 и регулирующие клапаны 34, 35 и 36.В зависимости от величины сигналов задатчиков 22, 23 и 24 устанавливают требуемую зависимость между расходами этилена вводимого в реакторы и расходами этилена сдуваемого из этих реакторов.При помощи той или иной системы управЗаказ 2098/б...

Номер патента: 383939

Опубликовано: 01.01.1973

Авторы: Аловаева, Гадашев, Громыко, Малков, Поторочин, Туник

МПК: G05D 16/06

Метки: клапан

...элемент, герметизированный сильфонным приводом, и силовую камеру с управляющей средой, сообщенную каналом с сильфонной полостью, восприимчивы к температурным колебаниям окружающей среды.Предложенный клапан свободен от этого 1 недостатка благодаря выполнению силовой камеры в виде сосуда Дьюара, а канала, сообщающего ее с сильфонной полостью, - малого сечения.На чертеже представлена конструктивная 1 схема описываемого клапана.Он содержит внутри корпуса 1 с седлом запорно-регулирующий элемент 2, герметизированный сильфонным приводом 3, и силовую камеру 4 с управляющей средой, сообщенную 2 каналом 5 с сильфонной полостью. Силовая камера выполнена в виде сосуда Дьюара, а канал 5 - в виде трубки малого проходного сечения. Клапан для...

Номер патента: 383963

Опубликовано: 01.01.1973

Автор: Вител

МПК: F22G 5/12, G05D 16/16

Метки: давления, охладительных, пара, редукционно, установках

...расхода 1 в пара навыходе, дифманометры 2 а и 2 в, манометр 26,регулирующий прибор 8 а, задатчик ручногоуправленил Зб, контакторы переключения 4 аи управления 4 б, магнитный пускатель 5, исполнительный меланизм 6, указатель положения 7, регулирующий орган 8. Обьект регулирования представляет собойредукционно-охладительную установку 9.Электрические сигналы от датчиков расходов 1 а - 2 а и 1 в - 2 в и давления 1 б - 2 б пара 5 поступают на вход регулирующего прибора.За одновременно с электрическим сигналом от задатчика ручного управления 8 б. В зависимости от величины рассогласования между переменной суммой расходов и давления и 1 О заданием изменяется электрический сигнал навыходе регулирующего прибора 8 а. Этот сигнал через...

Номер патента: 384094

Опубликовано: 01.01.1973

Авторы: Абрамович, Линденгольц, Полоник, Соин, Тучинский

МПК: F15B 9/04, G05D 16/08

Метки: давления, постоянного, регулятор

...с5 горлом трубки Вентури 3, установленной в напорной магистрали 4, Параллельно Напорнопмагистрали подключена дополнительная магистраль 5, имеющая расходомерный жиклер 6,моделирующую приставку 7, выполненную вО виде сочетания обычных 6 и ламинарного 9жиклеров, и клапан 10. Последний соединен смембраной 1 с помощью рычага 11. Втораяполость 12 мембраны 1 подключена междурасходомерным жиклером 6 и приставкои 7.5 К выходу приставки 7 подключен мембра ный датчик давления И сервопривода 14, управляющий орган 16 которого связан с регулирующим органом насоса 16,Регулятор поддерживает постоянное давлеО ние в сечении 17 напорной магистрали 4 следующим образом. При расходе жидкости через напорную магистраль 1 мембрана 1 с рычагом 11 и клапаном 10...
