Регулятор уровня жидкости
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 890367
Автор: Варцаба
Текст

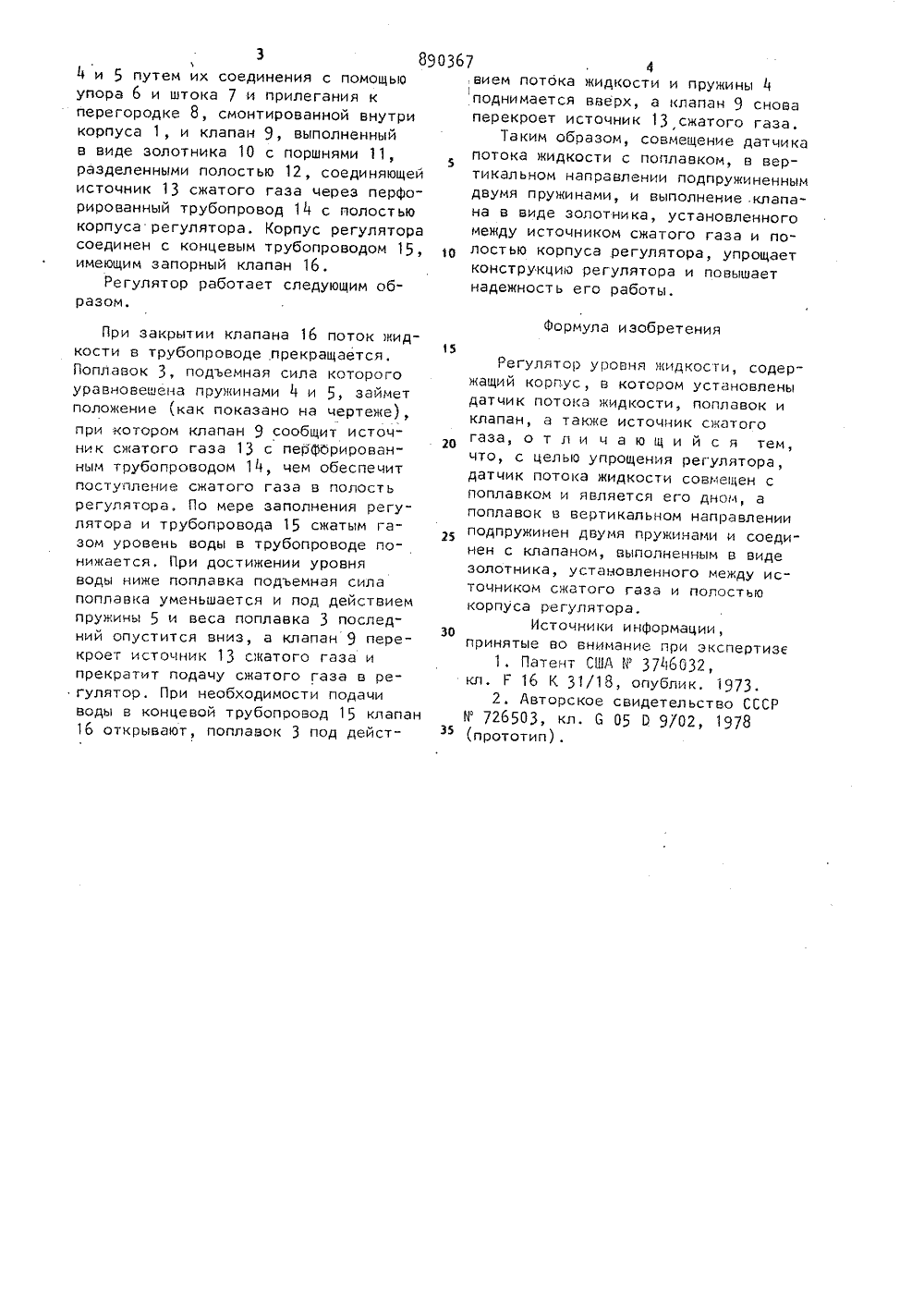

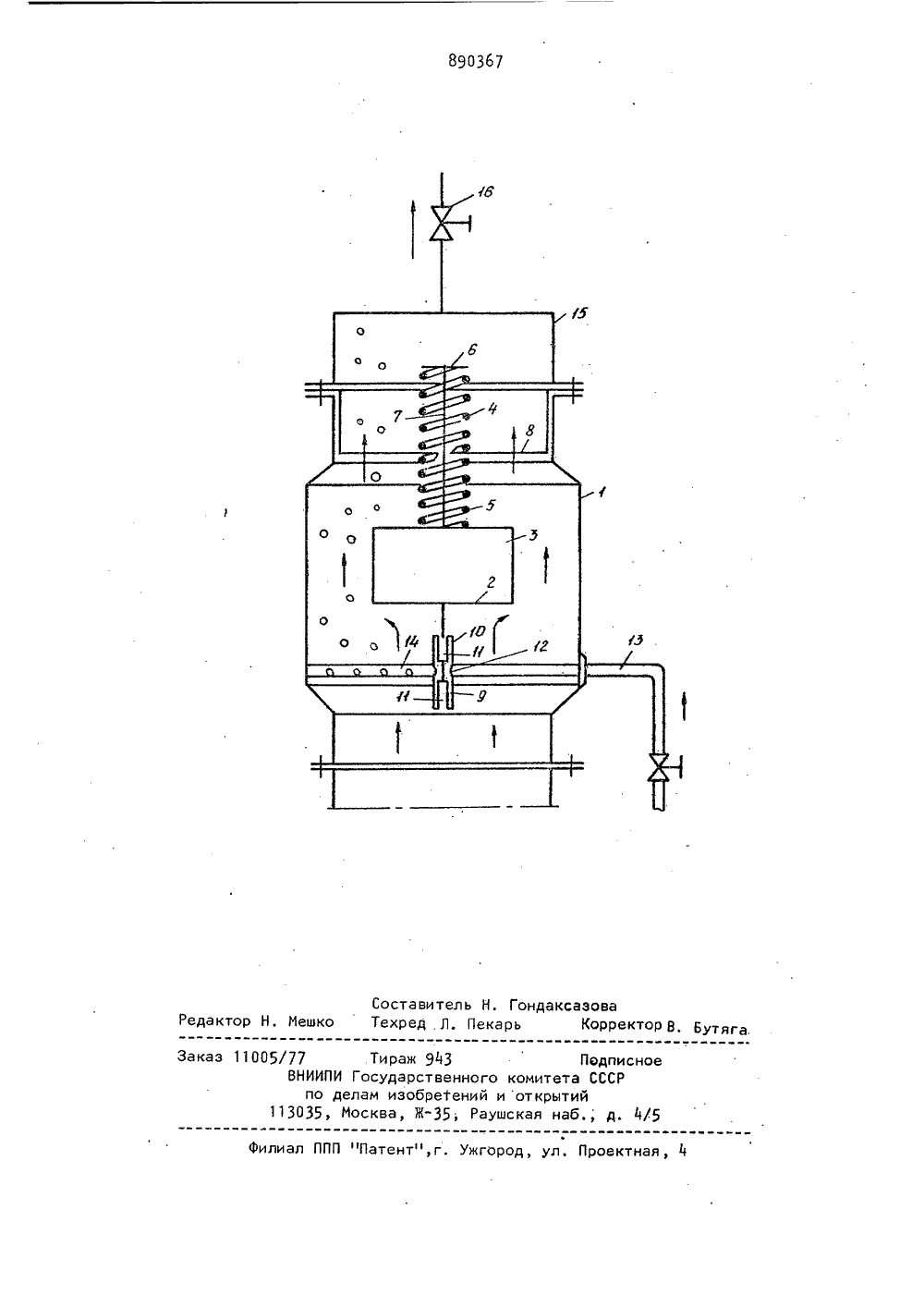

О П И С А Н И Е (и)890367ИЗОБРЕТЕН Ия Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) Ч. Кд,О 0 О 9/02 3 Ъоударетеепиыи комитет СССР пп делам изобретеиий и открытий.4(088.8) Дата опубликования описания 15. 12, 81(54) РЕГУЛЯТОР УРОВНЯ ЖИДКОСТИ 10 Изобретение относится к гидроавтоматике и может быть использовано для регулирования уровня жидкости в трубопроводе. Известен регулятор уровня жидкости, содержащий источник сжатого воздуха и корпус, в котором установлен поплавок, связанный с регулирующим клапаном Г 1 1. Наиболее близким по техническойсущности к изобретению является регулятор уровня жидкости, содержащийисточник сжатого газа и корпус, вкотором размещен датчик потока жидкости и установлен поплавок, связанный с регулирующим клапаном, выполненным в виде трех концентрицескихвтулок со связанными между собой полостями, причем полость первой втулкисоединена с источником сжатого газа,второй - с поплавком, а третьей - сдатчиком потока жидкости 21,Однако конструкция данных регуляторов сложна и с вя за на с на пи чи ем многих деталей.Цель изобретения - упрощение регулятора.Укаэанная цель достигается тем, цто в регуляторе уровня жидкости, содержащем корпус, в котором установлены датцик потока жидкости, поплавок и клапан, а также источник сжатого газа, датчик потока жидкости совмещен с поплавком и является его дном, а поплавок в вертикальном направлении подпружинен двумя пружинами и соединен с клапаном, выполненным в виде золотника, установленного между источником сжатого газа и полостью корпуса регулятора.На чертеже изображен регулятор уровня жидкости.Регулятор уровня жидкости содержит корпус 1, в котором размещен датчик 2 потока жидкости, являющийся дном поплавка 3, подпружиненного пружинами3 84 и 5 путем их соединения с помощьюупора 6 и штока 7 и прилегания кперегородке 8, смонтированной внутрикорпуса 1, и клапан 9, выполненныйв виде золотника 10 с поршнями 11,разделенными полостью 12, соединяющейисточник 13 сжатого газа через перфорированный трубопровод 14 с полостьюкорпуса регулятора. Корпус регуляторасоединен с концевым трубопроводом 15,имеющим запорный клапан 16.Регулятор работает следующим образом,90367 4,вием потбка жидкости и пружины 4 поднимается вверх, а клапан 9 снова перекроет источник 13 сжатого газа.Таким образом, совмещение датчикапотока жидкости с поплавком, в вертикальном направлении подпружиненным двумя пружинами, и выполнение .клапана в виде золотника, установленного между истоцником сжатого газа и полостью корпуса регулятора, упрощает конструкцию регулятора и повышает надежность его работы, При закрытии клапана 16 поток жидкости в трубопроводе прекращается. Поплавок 3, подъемная сила которого уравновешена пружинами 4 и 5, займет положение (как показано на чертеже), при котором клапан 9 сообщит источник сжатого газа 13 с перцбрированным трубопроводом 14, чем обеспечит поступление сжатого газа в полость регулятора. По мере заполнения регулятора и трубопровода 15 сжатым газом уровень воды в трубопроводе понижается, При достижении уровня воды ниже поплавка подъемная сила поплавка уменьшается и под действием пружины 5 и веса поплавка 3 последний опустится вниз, а клапан 9 перекроет источник 13 сжатого газа и прекратит подачу сжатого газа в регулятор, При необходимости подачи воды в концевой трубопровод 15 клапан 16 открывают, поплавок 3 под дейстФормула изобретения15Регулятор уровня нидкости, содержащий корпус, в котором установленыдатчик потока жидкости, поплавок иклапан, а также источник сжатогогаза, о т л и ц а ю щ и й с я тем,что, с целью упрощения регулятора,датчик потока жидкости совмещен споплавком и является его дном, апоплавок в вертикальном направленииподпружинен двумя пружинами и соединен с клапаном, выполненньм в видезолотника, установленного между источником сжатого газа и полостьюкорпуса регулятора,Источники информации,принятые во внимание при экспертизе1. Патент США Н 3746032,кл, Г 16 К 31/18, опублик. 1973.2. Авторское свидетельство СССРй 726503, кл, С 05 О 9/02, 1978/77 ТиражВНИИПИ Государпо делам изо13035, Москва, Ж 943 твенного коми реждений и отк
СмотретьЗаявка
2900006, 24.03.1980
ВОЙСКОВАЯ ЧАСТЬ 27177
ВАРЦАБА ВЛАДИМИР ИЛЬИЧ
МПК / Метки
МПК: G05D 9/02
Метки: жидкости, регулятор, уровня
Опубликовано: 15.12.1981
Код ссылки
