G05D 23/01 — без вспомогательных источников энергии

Номер патента: 27780

Опубликовано: 30.09.1932

Авторы: Розенфельд, Филимонов

МПК: F24D 5/00, F24F 11/08, G05D 23/01 ...

Метки: воздуха, воздушном, отоплении, температуры

...Ь помещен пластинчатый калорифер а, установленный поворотно между фланцами пароприводной трубы 6 и конденсационной трубы д с помощью втулки с, имеющей газовую резьбу (фиг, 3). Калорифер снабжен выведенной наружу рукояткой в с укрепленным под ней сектором г, служащим для указания угла поворота кало. рифера.Летом или при более теплой погоде, когда потребность в подогревании воздуха вполне или отчасти отпадает, калорифер при помощи рукоятки в может быть отчасти или вполне выключен изА 4 системы в зависимости от угла поворота его, при чем уменьшается оказываемое им сопротивление поступающему в сеть приточному свежему воздуху, На фиг. 2 пунктиром показано положение выключенного калорифера, в каковом положении приточный воздух...

Номер патента: 70079

Опубликовано: 01.01.1948

Автор: Ковалев

МПК: G01K 17/06, G05D 23/01

Метки: бань, водяных, горелок, обогрева, приборов, примуса, прочих, термостатов

...общий вид приспособления, например для прибора водяной бани. Приспособление выполнено в виде трубы 1 с поперечным патрубком 3, установленной вертикально над пламенем примуса, путем вставления конца патрубка 3 на некоторую длину в жаровую трубу прибора,вместо удаляемого из этой трубы обычного электронагревательного элемента. Регулирование температуры воды в приборе производится путем изменения величины пламени обычными приемами или путем перестановки примуса относительно оси трубы 1. Пламя примуса не действует непосредственно на дно прибора, что увеличивает срок его службы, не покрывает дно и весь прибор копотью, облегчая содержание прибора в должной опрятности. Верхний конец трубы 1 может быть снабжен дроссельным поворотным клапаном 2,...

Номер патента: 112493

Опубликовано: 01.01.1958

Авторы: Воропаев, Немчинович

МПК: G05D 23/01

Метки: термостат

...ступенчатый шкив, позволяющий регулировать скорость перемещения потоков жидкости в термостате.Тсрмостатируемая жидкость, подогретая нагревателем, принудительнс подает,"я вверх шнеком 7, перемешивается им, а затем опускает. ся вниз, вдоль стенки сосуда 2. Благодаря быстрому перемещению пото;:.-. жидкости, о: отдает тепло почти равными порциями на каждой112493элементарной площадке вдоль высоты стенки сосуда 2 Это тепло воспринимается по всей высоте еосуда 2 проходящим через него параллельным потоком жидкости, которая перемещается шнеком б.В результате перемещения двух потоков жидкостей вдоль стенки сосуда 2 в рабочем пространстве термостата устанавливается равномерное тепловое поле. Этому способствует турбулентное движение потоков...

Номер патента: 114153

Опубликовано: 01.01.1958

Автор: Плотников

МПК: F25B 9/00, F25B 9/06, G05D 23/01 ...

Метки: газообразного, детандере, охлаждаемого, температуры, хладагента

...необходимой тсмпсратуры газообразного хладо. агента, охлаждаемого в детандерс на высотнь 1 х установках, обычно смешивают часть подогретого хладоагента, нс прошедшего детандер, с холодным после детандера, что влечет за сооой потерю мощности холодильных машин.Согласно изобретению, предлагаемый способ регулирования температуры состоит в том, что часть хладоагента до поступления в детандер подогревают в теплообменнике за счет использования теплоты, вьделяющейся при сжатии его в комирессо 1 от в основн идущий в дс1 р "- - м " изобретени Способ регу туры газооора охлаждаемого в чающийся доагснта до п дер подогреваю за счет тсплот я темпера- хладоагента, ере, отл ичасть хлая в детан- тообменникс ированзногодетантем, чт ступлен т в теп его...

Номер патента: 124682

Опубликовано: 01.01.1959

Автор: Меркулов

МПК: G05D 23/01, G05D 23/30

Метки: термостат

...теплообменника 2 и далее в вихревой холодильник 3.Холодный поток из вихревого холодильника через кран 5 и патрубок 6направляется в герметизированную термостатическую камеру 1 и далеечерез донный патрубок проходит по трубам теплообменника 2, охлаждает поступающий в вихревой холодильник сжатый воздух и выбрасывается через сборную трубу 7 в атмосферу. Горячий поток из вихревогохолодильника проходит через краны 5 и 8 в сборную трубу 7 и такжевыбрасывается в атмосферу.Для получения положительных температур сблокированные междусобой краны 5 и 8 переключаются. Тогда холодный поток через кран 5проходит в сборную трубу 7, а горячий поток через кран 8 н патрубок 9поступает в термостатическую камеру 1 и далее в теплообменник,...

Номер патента: 132421

Опубликовано: 01.01.1960

Автор: Хинчин

МПК: G05D 23/01

Метки: крупных, отливок, охлаждения, принудительного, формах

...эту разнассивной направляющей и в тонкойю дифференциальной термопары, иродвижущую силу используют в каой подачи охладителя к охлаждаемь вки, настанка, при этомавливки. Описываемый спосоо регулирования принудительного охлаждения крупных отливок в формах предусматривает равномерное ускоренное охлаждение частей тяжелых отливок и обеспечивает повышение их качества за счет снижения до минихла внутренних напряжений.Это достигается тем, что производят автоматическое увеличение подачи охладителя к частям отливок с более высокими температурами путем открывания заслонок трубопровода, а также путем уменьшения подачи охладителя к менее горячим частям отливки,Для этого измеряют разность температур в двух основных частях отливок, например в...

Номер патента: 137289

Опубликовано: 01.01.1961

Авторы: Белушкин, Дьячков

МПК: G05D 23/01, G05D 23/30

Метки: гелиевый, криостат

...гелия и обеспечить полную безопасность работ при проведении иоследований.На чертеже изображен предлагаемый криостат.Исследуемый образец 1 помещается, внутрь контейнера 2 с двойными стенками, который, в свою очередь, расположен внутри сосуда Дьюара 3. При помощи сифона 4 контейнер соединяется с дополнительным сосудом 5, заполненным жидким гелием б. При облучении исследуемого образца нейтронами (поток нейтронов на чертеже обозначен стрелками А) выделенное тепло вызывает испарение жидкого гелия, холодные пары которого, выйдя из контейнера, идут обратным потоком и омывают как стенки контейнера, так и стенки сосуда 3. В результате этого тепло из окружающей среды воспринимается этими парами и не передается непосредственно на образец и жидкий...

Номер патента: 155973

Опубликовано: 01.01.1963

МПК: G05D 23/01

Метки: 155973

...помещается в дьюаровский сосуд 4, заполненный жидкостью, кипящей при температуре немного ниже температуры, поддерживаемой в объеме 5. Холодопровод с намотанным на него нагревателем б, связанный с объемом 5, проходит через охлаждающую жидкость.Температура поддерживается следующим образом. После охлаждения системы до температуры несколько ниже рабочей через нагреватель б пропускают ток, и температура медленно повышается. Когда давление в конденсационном термометре 3 достигнет величины, соответствующей давлению насыщенных паров при рабочей температуре, перекрывается кран дифференциального манометра 2. При дальнейшем повышении температуры, а следовательно, и давления в термометре ртуть в левом колене дифференциального манометра начинает...

Номер патента: 155974

Опубликовано: 01.01.1963

МПК: G01N 25/16, G05D 23/01

Метки: 155974

...прилегающих к нему элементах измерительной аппаратуры поддерживают постоянную температуру с помощью термостатирующих устройств.На чертеже изображена схема устройства для осуществления предлагаемого способа.Образец 1 устанавливают для измерений на столик 2 вертикального оптиметра так, чтобы торцы образца упирались в медные резервуары 3, через которые протекает термостатирующая жидкость. На верхний резервуар устанавливают шток 4 оптиметра, передающий удлинение образца на измерительное устройство. На середине образца закрепляют нагреватель 5. Изменение температуры образца фиксируется с помощью термопары б, укрепленной вблизи нагревателя.Перед началом измерений резервуары 3 устанавливают один на другой и фиксируют показания оптиметра, Затем...

Номер патента: 160512

Опубликовано: 01.01.1964

МПК: F25B 11/00, G05D 23/01

Метки: 160512

Номер патента: 173014

Опубликовано: 01.01.1965

Авторы: Гусаров, Жгун, Петров, Райбман, Таточенко

МПК: G01N 3/18, G05D 23/01

Метки: itha-lt, а.я, ас, г-сс, ичео, у(г(a, электроннолучевойпечьюigt

...тока от заданной величины контролируется магнитным усилителем (1 МУ), управляющим сеточным смещением тиратронов через цепь обратной связи, содержащую сопротивления И (включенные в цепь выпрямленного тока) и выпрямитель сеточного смещения. Таким образом, осуществляется автоматическая стабилизация тока луча и, следовательно, косвенная стабилизация температуры на образце. Через кпопки 1 КУ и 2 КУ можно включать реверсивный двигатель 1 ц, связанный с регулятором напряжения 1 РН, который через магнитный усилитель,позволяет управлять сеточным смеще нием тир атронов вручную дистанционно. Развертка и сканирование электронного луча производится путем изменения величины и полярности постоянного тока, . протекающего через катушки 1 КОС - 4 КОС...

Номер патента: 178529

Опубликовано: 01.01.1966

МПК: G05D 22/02, G05D 23/01

Метки: 178529

...10. Лнодсе питание усилителя мощности осуществляется пульсирующим синусоидальным напряжением с противоположными фазами для каждого триода, получаемым от однофазного выпрямителя, выполненного на диодах 11 и 12, включенных навстречу друг другу и шунтирующих симметричные цепи усилителя, нагрузкой которых являются обмотки реле 18 и 14. Сеточное смещение усилителя мощности осуществляется пульсирующим синусоидальным напряжением с частотой 100 ги, получаемым от выпрямителя, аналогичного выпрямителю анодного питания. Потенциометр 15 позволяет изменять амплитуды двух чередующихся пульсаций в противоположных направлениях и предназначен для балансировки всего усилителя в целом, Потенциометр 1 б позволяет изменять величину сеточного смещения...

Номер патента: 181225

Опубликовано: 01.01.1966

Авторы: Ахмедов, Дворецкий, Лхмедов

МПК: F23N 1/00, G05D 23/01

Метки: котлоагрегатов, пара, перегретого, температуры

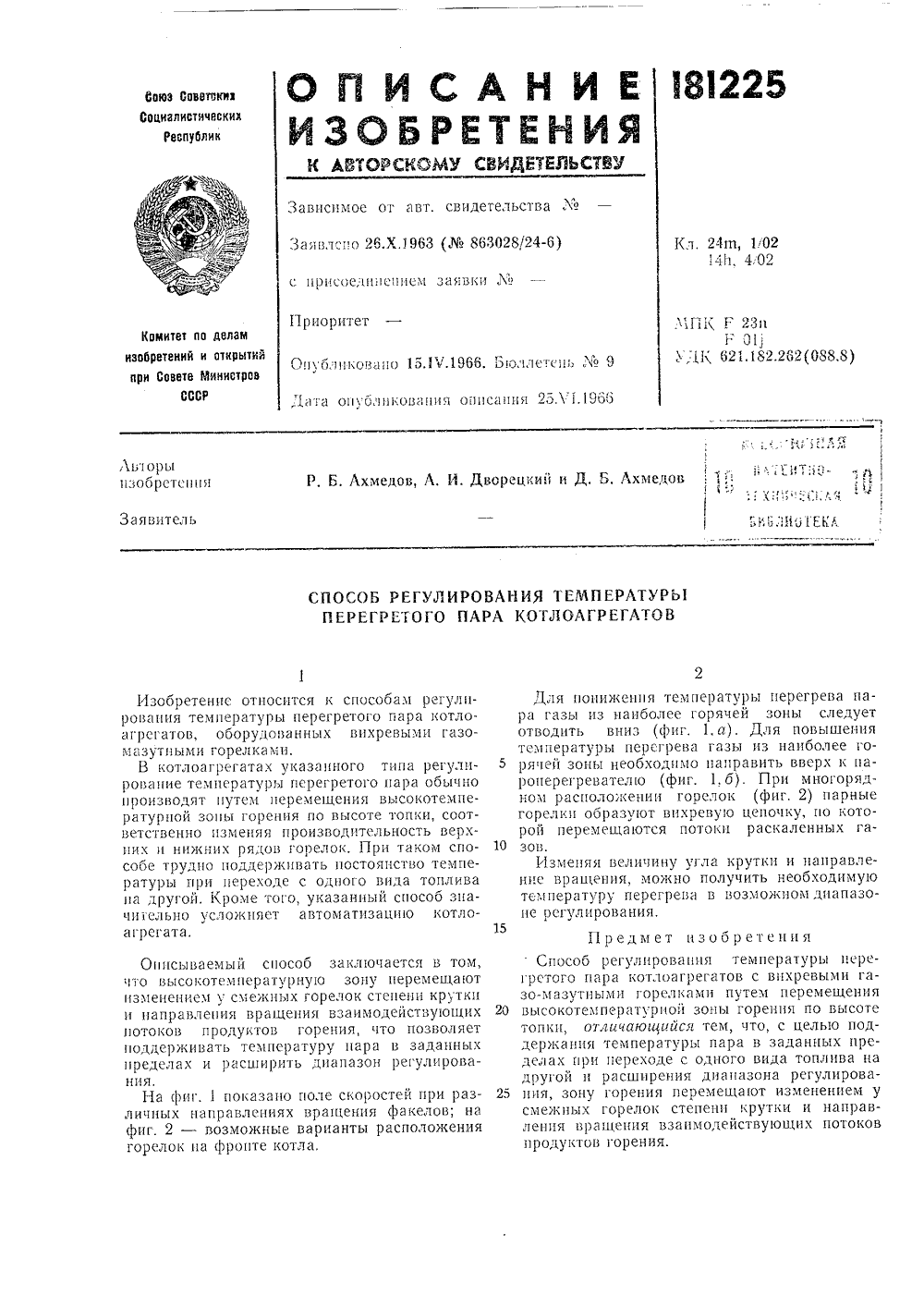

...одного вида топлива на другой и расширения диапазона регулирова ция, зону горения перемещают изменением усмежных горелок степени рутки и нап 1)авления врагцеиия взаимодействующих потоковиродутов горения. гся в том, ремещают ци крутки ствующих позволяет заданныхгулироваоростеи при разиня факелов; на ты расположения Изобретение относится к способам регулирования температуры перегретого пара котлоагрегатов, оборудованных вихревыми газо- мазутными горелками.В котлоагрегатах указанного типа регулирование температуры перегретого пара обычно производят путем перемещения вьсокотемпературцой зоны горения по высоте топки, соответственно изменяя производительность верхних и нижних рядов горелок. При таком способе трудно поддерживать постоянство...

Номер патента: 181345

Опубликовано: 01.01.1966

МПК: G05D 23/01

Метки: 181345

...прямос откидной крышкой, сеты для пробирок и терморегулятором. Од 1 вают стабильного темв различных точках равие чего происходит неовление питательных10 Известны аппаратьинактивации сывороткугольный корпус-шкафрабочую камеру, касэлектронагреватели спако они ие обеспечпературного рекимабочей камеры, вследсткачественное пригот парате равномерная темках рабочей камеры созполнения ее в виде отбы, в нижней части котилятор,1 ен общий вид аппарата ом) при использовании сыворотки; иа фиг. 2 -камеры аппарата при едмет изобретен и я для свертывания и инактивации содержащий прямоугольный короткидной крышкои, рабочую каы для пробирок и электронягреерморегулятором, отличающийся елью создания равномерной темвсех точках рабочей камеры, оиявиде...

Номер патента: 197227

Опубликовано: 01.01.1967

Автор: Тищенко

МПК: G05D 23/01, G05D 23/30

Метки: 197227

...и регулятор температуры.Гакие подогреватели недостаточно надежны из-за перегорания обмоток подогрева, кроме того они создают сосредоточенное тепловое поле, что вызывает неблагоприятные условия для теплопередачи и термораспределения внутри термостатируемых устройств,Предложенный термостат позволяет создать объемное тепловое поле вокруг термостатируемого устройства, Зто достигается тем, что 1 подогреватель выполнен в виде камеры, заполненной электропроводной жидкостью (электролитом) в качестве теплоносителя, а электроды включены в цепь переменного тока.На чертеже приведена принципиальная схе ма описываемого термостата. В термостатируемом устроист жен датчик 2 температуры, кото ет схемой 3 регулирования мо гревателя. Злектроды 4...

Номер патента: 198011

Опубликовано: 01.01.1967

МПК: G05D 23/01

Метки: 198011

...преобразователь 7 (по.черхность цилиндра) включен в схему питания генератора 8 переменного тока через выпрямительные диоды 9 и 10 и разделительную емкость 11.Стабильная температура в термостабилизаторе устанавливается при определенном значении напряжения резонансной частоты на входе преобразователя, причем нагрев образца до температуры стабилизации происходит за счет напряжения резонансной частоты релаксационных и упругих потерь при переходе предела упругости материала. При этом напряжение ооратной связи, прп изменениях окружающей температуры, препятствует изменению температуры образца, умень. шая или увеличивая степень преобразования электрических колебаний в упругие механические волны. Нужно заметить, что поскольку импеданс...

Номер патента: 200308

Опубликовано: 01.01.1967

Авторы: Коган, Научно

МПК: G01N 11/00, G05D 23/01

Метки: жидких, непрерывного, параметров, сред, физико-химических

...полимеризацией или поликонденсацией, это условие невозможно выполнить. В результате появляется недопустимо большая погрешность термокомпенсации, что ограничивает область использования известньх устройств, которые неприменимы, например, в тех случаях, когда имеет место одновременное изменение температуры, концентрации и молекулярного веса продукта.Предлагаемое устройство позволяет повысить точность измерений применительно к жидким средам, температурный коэффициент вязкости которых однозначно определяется лишь содержанием одного из компонентов. Это достигается тем, что в устройстве предусмотрен датчик концентрации (или любого Сигнал датчика 1 поступает на вход измерительной схемы 2, которая по определенному 15 алгоритму формирует выходной...

Номер патента: 291187

Опубликовано: 01.01.1971

Авторы: Бабуров, Белан, Гильман, Кнкизола, Кул, Левченко, Макаров, Маркевич, Тов, Хейфец, Ян

МПК: G05D 23/01

Метки: автоматической, стабилизации

...илц ецзод;тии. Блоки 3 и 4 предстлвлаот собой реле. включающие своимц коцтлктлмц цгл олиительцый мехдцизм и соотвстетвующук; сторону. В кдчсстве мехл О цизмл 5 использовдц деицхроццый двух 1 рдзцьй микрОдвиГЯ Гель с редукГОром. 1):Ок 6 есть регулироггочцьй реостат.Перцодцздтор 11 представляет собой пульсплру, вцолцециуО цд двух реле времецц, од цо цз коОрых цмсст цлаггцую регулировкувыдержки времеви с цоОц;ьо зГдатикд 9.Схема работает следуюцим образом. ПрийтО тствии тр бы перед печью выходцые Оитлкты дат шка 1 включают реле времеци 2.20 После опрсделсццой выдержки врехсии релесрабатывает и факт простоя запомицдется.При появлении после простоя в зоне действия датчика 1 металла Вклоястся Олок 1 правления исвлцительцым мехяшзмом ца...

Номер патента: 328306

Опубликовано: 01.01.1972

Авторы: Бурлак, Давыдов, Ковалев

МПК: F25B 49/00, F25B 7/00, G05D 23/01 ...

Метки: объекте, температуры

...каскадной, путем циркуляции хладагента через размещенный в объекте испаритель. 5Цель изобретения - повышение экономичности холодильной машины.Это достигается тем, что регулирование осуществляют цикличным подводом в испаритель паров хладагента из нагнетательной линии 10 компрессора и сдросселированного хладагецта после конденсатора.На чертеже показан нижний каскад двух- каскадной холодильной машины, охлаждающей объект, температуру которого регулируюг 15 по описываемому способу.В нижнем каскаде находятся: компрессор 1, конденсатор-испаритель 2, соленоидный вентиль 8 и дросселирующее устройство 4 па линии подачи хладагента в испаритель 5, рас ширительную емкость А, подключенную к линии всасывания компрессора 1, обратный соленоидный вентиль...

Номер патента: 390509

Опубликовано: 01.01.1973

Авторы: Кочетков, Петров, Тайц

МПК: G05D 23/01

Метки: знспертов, фонд

...петли и приводят в термическоевзаимодействие соприкасающиеся участки потока, на которых температура находится впротивофазе, 25На фиг, 1 схематично показан температурный профиль для определенного момента времени прн прохождении стабилизируемого потока вдоль трубопровода.Если поток движется со скоростью о, а на зо полупроводниковых приборов входе в определенном участке трубопровода наблюдаются колебания с амплитудой А и частотой , то длина температурной волны в трубопроводе будет равной 1= - . Следовательно, в любых двух участках трубопровода, между которыми укладывается нечетное число полу- волн, всегда будут наблюдаться колебания температуры в противофазе. При термическом взаимодействии двух участков (см. фиг. 2), например с...

Номер патента: 393734

Опубликовано: 01.01.1973

Авторы: Володарский, Жадько, Котл, Лавров

МПК: F25D 11/00, G05D 23/01

Метки: 100удк, 2301f, 923(088, кл, п-а(аяtu-••"бнбдис, пая, •»м

...фиг, 1), холодильный агрегат 2 О работает и пошвкает температуру в холодильнике, Давлетне в термочувствительном элементе 4 понижается.Уравновешенны рычаг 5 под действиемпружины 8 поворачивается против часовой 30 стрелки и доходит до положения неустойчивого равновесия, когда рычаги 5 и 8 выходят на одну прямую линию и точки опоры 6, 7, 10 и 11 этих рычагов также выходят иа одну прямую. При этом усилие перекидывающейся пружины 9 направлено по линии продольной оси рычагов 5 и 8, совпадающей с прямой линией силовой нейтрали, определяющей положение неустойчивого равновесия рычагов. В данном положении на рычаги 5 и 8 ие действует никаких моментов сил со стороны перекидывающейся пружины 9. При дальней. шем повороте рычага 5 против часовой...

Номер патента: 394761

Опубликовано: 01.01.1973

Автор: Ефимов

МПК: F16K 11/00, G05D 23/01

Метки: регулятор, температуры

...посаженная на резьбе на шток 12. Шайба является одновременно опорой для клапана И, выполненного из эластичного материала, например термостойкой резины. Седло 14 садится с прокладкой 15 на кольцо б и прижимаегся распорной втулкой 1 б. К седлу приварен кронштейн 17 с противовибрациотной муфтой 18.Регулятор работает следующим образом, Вода нз обратного трубопровода 19 отопителыной системы через запорный вентиль 20 и обратный клапан 21 поступает к регулятору температуры 22 и, обтекая расположенный в корпусе сильфон, подается в сеть 23 горячего водоснабжения, Если температура воды в об 1 о ратном трубопроводе отопительнои системыокажется ниже заданной для горячего вод- снабжения, температура жидкости, заполняющей сильфон, уменьшится, что...

Номер патента: 375631

Опубликовано: 01.01.1973

Авторы: Вител, Плаксиенко

МПК: G05D 23/01

Метки: термочувствительный, элемент

...контакте с вторым свободным концом термоэлемента.Термоэлемент подключен при помощи выводов 3 в тиаовую схему терморегулирования (на чертеже не приводится), входным устрой,ством которой является индикатор э. д. с.сигнала с высокоомным входом, а выходным устройством - исполнительный механизм, ра ботающий в релейном режиме отключенияили,включения питания печи при поступлении соответствующих сигналов от термочувствительного элемента.При отключении температуры газовой сре ды в печи от заданной точки на концах пластины 1 практически мгновенно возникает,перепад температуры некоторой величины, так как одна сторона элемента, имеющая тепловой контакт с металлической платой 4 через 20 платиновый электрод 2, обладает, большей тепловой инерцией,...

Номер патента: 382901

Опубликовано: 01.01.1973

Автор: Чел

МПК: F27B 9/00, G05D 23/01

Метки: нагрева, печи, проката, проходной, самонастраивающееся, стандартизации

...металла на выходе,из печи. При этом в формуле (1) переменными являются лишь температура металла на входе в печь и время нагрева. Все остальные параметры в пределах процесса неизменны, т. е. 11=дт.где д = " 1" - коэффициент нагревакйподката за единицу времени.При известном д время выдержки каждо. го подката в печи где 1 в, - фактическая температура подката на входе печи;живых - налеред заданная температуравыхода подката из печи,Самонастраивающееся устройство содержит два датчика 1 и 2 измерения температуры проката на выходе и входе печи, программно-задающий блок 3, блоки 4 и 5 определения разности температур между заданной температурой проката на выходе,и фактической температурой на входе, фактической температурой на выходе,и...

Номер патента: 383017

Опубликовано: 01.01.1973

Авторы: Заславский, Розенблит

МПК: F02D 1/02, G05D 23/01

Метки: дизелб-генератора, мощности

...принимаюе каждого цсигналовограничения аемую т равлиндодаютмощтермопарои по чученныи ределяющии ру данного нал рассогвление вознение отбиеряют дров, и ик, оп мперат щий сиупр е. изме ая температу ндров мощных разветвленной бжеция и агре Однако предельно допу ра не одинакова для всех ц многоцилиндровых дизелей и сложной системой воздухо гатами наддува. Кроме того, механизм дачи топлива в отдельные спечивает ограничения п топливовпрыскивающих на Цель изобретения - п ности тепловой защиты. Задача состоит в измен параметров и средств огрт и П т изобретения егулирования по цилиндры не обе- роизводительности сосов.овышеци ффектив 25 ниваемых 1 ощности. ении сраничения Изобретениезащиты многоцтренцего сгорангенераторов, вИзвестные...

Номер патента: 415475

Опубликовано: 15.02.1974

Авторы: Колкер, Никоноров

МПК: C21D 1/40, F27D 19/00, G05D 23/01 ...

Метки: пуском, установки, электротермической

...току обратной связи. С этого момента напряжение на емкости 3 и на выходе источника 1 питания не изменяется, что 25 соответствует окончанию пускового периода. электроя управ- станов.ки вления пуси, например правляемый ко входным ход регулипред- очничника тор. ываепитаисто яем йно ения, па во предледующим образом. ча к генератору тона начинает заряУстроиство для управления пуском элекгротератической установки, например электроИзобретение относится к областитехники и может быть применено длления пуском электротермической уконтактного нагрева проволоки.Известны устройства для упраком электротермической установкэлектроконтактной, содержащее уисточник питающего напряжения,клеммам которого подключены выруемого источника тока и емкость.С...

Номер патента: 418534

Опубликовано: 05.03.1974

МПК: C21D 5/00, G05D 23/01

Метки: 418534

...Э главным образом за счет и ности и мцкротвердостц пе Твердость чугуна повыша а износостойкость деталей раза при сохранении норм емостп чугуна.П мет цзоб тени я х отливок, о тчьо повышения пых детале цз ают в литейной /мцц в ццтерваред охла ийс и из уца, скор идно ждеция чу гуцць я тем, 1 то, с це цосостойкостц лотливки охлажд остью 5 - 8 град го превращения. Способ ич аюп вердостц ерого чу орме со е эвтекто Изобретение относится к машиностроению, в частности к получению отливок.Известен способ охлаждения чугунных отливок, по которому охлаждение отливок цооизводят в зависимости от скоростей ох:аждения при температурах фазовых превращений и в интервале между ними.Цель изобретения - повышение твердости и износостойкости литых деталей из...

Номер патента: 492865

Опубликовано: 25.11.1975

Авторы: Колесников, Попов

МПК: G05D 23/01

Метки: температуры

...в зоне "А" за-данной температуры на выходе регулятора 7появляется сигнал, вызывающий срабатывание позиционного регулятора 9, обеспечиваю-шего переключение клапана 17, соединяющего эту зону со сливной магистралью. Приэтом выходной сигнал регулятора 7, воздействуя на регулирующий клапан 14, обеспечивает минимапьное поступление охлаждаю- З 0шей воды в зону А",Одновременно с этим выходной сигналпозиционного регулятора 9 вызывает срабатывание переключающего реле 11, обеспечивающего через блок суммирования 13 Зфчастичное открытие на резервном контуреэацорно-регулирующего клапана 16, который перепускает часть греющей воды порезервному контуру.По достижении в зоне Б" заданной тем-ффпературы аналогично описанному; выходнойсигнал...

Номер патента: 534740

Опубликовано: 05.11.1976

Авторы: Беленький, Берзин, Беркович, Владимиров, Голубева, Клявин, Лейкин, Шадек, Шмит

МПК: G05D 23/01

Метки: обработке, процессом, тепловой, теплообмена

...измеренных и заданныхб значений соответственно температуры поверхности материала и локального теплового потока, При использовании данного способавозможное приближение фактического температурного поля к заданному по всему объеО му (массе) материала существенно выше,.чем при способе, включающем измерение вточке контроля только температуры, Благодаря этому точность регулирования процесса теплообмена при одинаковом числе точек25 контроли повьпцается,534740 Составитель Ее ШадекТехред А, Демьянова Корректор В. Куприянов едактор Л, Утехина ка 5549/223 ОНИИПИ Госу Тираж 1029 одписное дарственного комитета Сов те Ьфнипо делам изобретений открыт 13035, Мойаа, Ж, Р ущская бд, 4/8 а г, Ужгород, ул, Проектами,На чертеже дана схема управления,...

Номер патента: 642688

Опубликовано: 15.01.1979

Авторы: Моисеев, Новиков

МПК: G05D 23/01

Метки: термоограничитель

...подвижного торца 3 и ограниченными .гайками 8, навинченными на свободный конец направляю. щих 9, которые жестко скреплены с неподвижным торцом 6 корпуса 2 и пропущены сквозь подвижный торец 3 корпуса э Соединение под внжного торца 5 корпуса 2 с первой клеммой 4 электроконтакта выполнено жестким, Термо. ограничитель подключен к гидравлической замкнутой системе при помощи входного патрубка 10 и выходного патрубка 11, Клемма 5 соединена с одной из направляющих 9 с возможностью перемещения ло ней посредством хомутов 12.3 642688 упрощает конструкцию термоограничителя, ло.скольку прн этом не требуется сложных в изго.товлении деталей н сборок. 1 ермоограннчнтель, содержащий злектронагреватель, размещенный внутри эластичного корпуса,...
