Регулятор давления масла для уплотнения вала турбогенератора

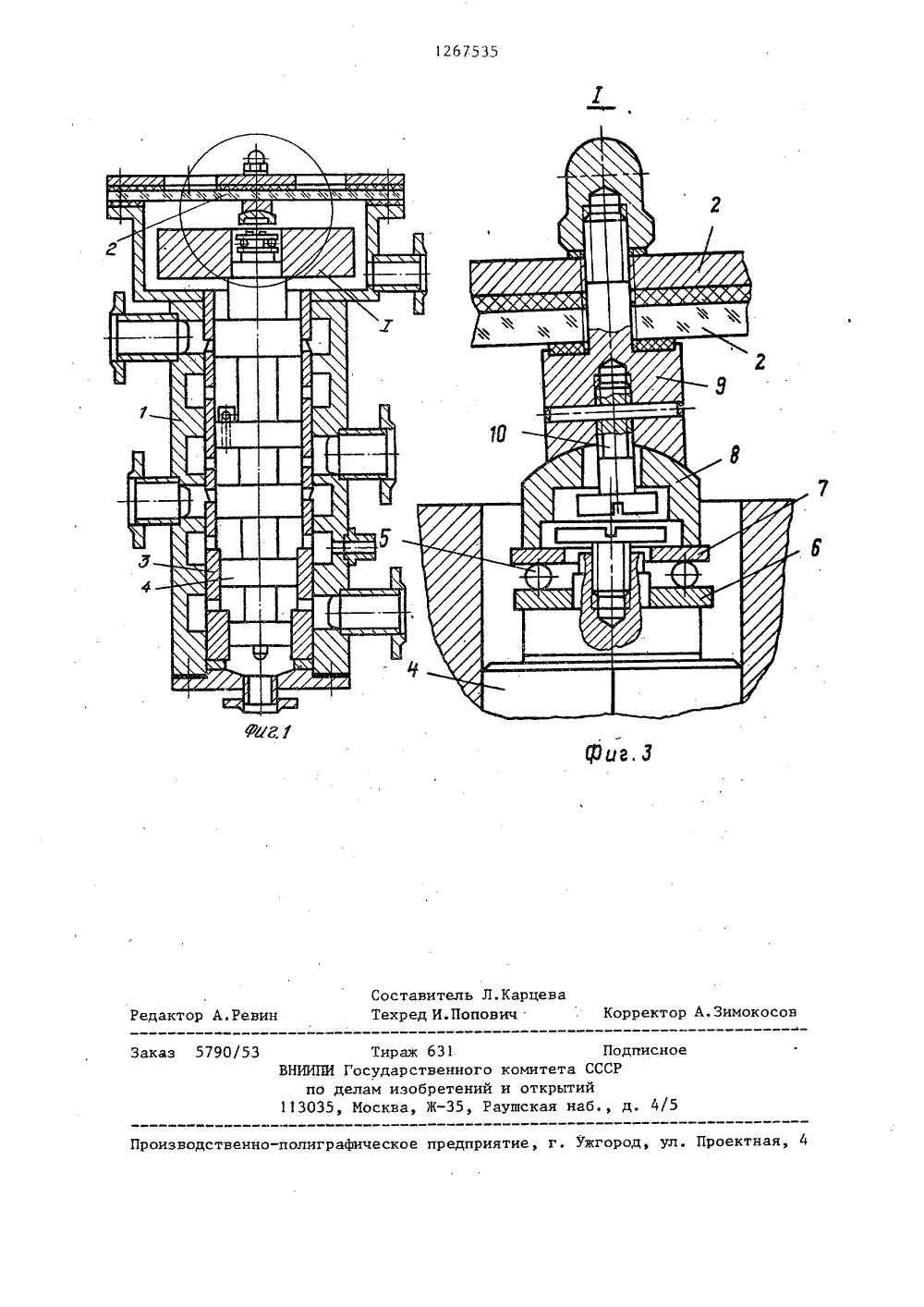

СОНИ СОВЕТСИИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЯИН 2 К 9/193 5/12 С 1 б/ О Е ИЗОБРЕТЕН ие. г ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ К АВТОРСКОМУ СВИДЕТ(71) Центральное конструкторское бюро Союзэнергоремонта(56) Авторское свидетельство СССР У .Р 8767, кл. Н 02 К 9/24, 1962.Модернизация электроэнергетического оборудования. М.: Энергия, 1971, рис. 8-9, с., 124.(54) РЕГУЛЯТОР ДАВЛЕНИЯ МАСЛА ДЛЯ УПЛОТНЕНИЯ ВАЛА ТУРБОГЕНЕРАТОРА (57) Изобретение относится к электро- машиностроению. Цель изобретения сос 801267535 тоит в повышении надежности. Регулятор давления масла для уплотнения вала турбогенератора состоит из корпу-, са 1, крышки 2, буксы 3 и многопоршневого золотника 4, на верхней торцовой поверхности которого установлен шариковый упорньЯ подшипник 5 с плос. кими рабочими поверхностями колец6 и 7. На нижней поверхности крышки2 установлены самоустанавливающийся ограничитель 8 и его основание 9, контактирующие между собой по сферической поверхности. Такое выполнение регулятора обеспечивает работу подшипника с низким коэффициентом тре- с ння. 3 ил.Изобретение относится к гидравлическим регулирующим устройствам и может быть использовано для регулирования давления масла, поступающего вуплотнения валов роторов турбогенераторов с водородным охлаждением.Цель изобретения - повышение надежности работы регулятора давленияпутем снижения усилий трения между10золотником и упором крьппки,На фиг.1 изображен предлагаемыйрегулятор, снабженный самоустанавливающейся опорой и шариковым упорнымподшипником, общий вид; на фиг.2узел самоустанавливающегося ограничителя аксиального хода золотника иподшипника в нормальном рабочем режиме; на фиг.З - ограничитель аксиаль"ного хода золотника и подшипник приработе золотника в крайнем верхнемположении.Регулятор состоит из корпуса 1,крьппки 2, буксы 3 и многопоршневогозолотника 4. На верхней торцовой по 25верхности золотника установлен, шариковый упорный подшипник 5 с плоскимирабочими поверхностями колец 6 и 7.На нижней поверхности крышки 2установлены самоустанавливающийся ог 30раничитель 8 аксиального хода золотника и его основание 9, контактирующие между собой по сферической поверхности. Ограничитель 8 крепитсяк основанию винтом 10, установленным с большими осевыми и радиальны- .ми зазорами, обеспечивающими возможность поворота опоры относительнооснования.Регулятор работает следующим образом.В нормальном режиме (фиг.2) регулятор работает с зазором между плоской поверхностью самоустанавливающе гося ограничителя 8 и верхним кольцом 7 шарикоподшипника 5. При остановке турбогенератора и сбросе водорода из статора (фиг,З) возникает, неуравновешенное усилие, перемещающее вращающийся золотник вверх доупора. При этом верхнее кольцо 7 50подшипника упирается в плоскую нижнюю поверхность самоустанавливающегося ограничителя 8, который поворачивается по сферической поверхностиоснования 9 до тех пор, пока верхнеекольцо 7 подшипника 5 установитсяперпендикулярно оси вращения золотника 4,В связи с тем, что фактическиеоси вращения золотника, нижнего иверхнего колец упорного подшипникане совпадают, нижнее кольцо подшипника будет вращаться относительноверхнего кольца с эксцентриситетом,т.е. с радиальным смещением. Поэтому.рабочие поверхности колец выполненыплоскими, без профильных дорожек.Это обеспечивает работу подшипникас низким коэффициентом рения призначительных смещениях осей верхнего7 и нижнего 6 колец. Предлагаемаяконструкция может быть осуществленапри установке упорного подшипника накрышке, а сферической опоры - на золотнике регулятора, а также при установке упорного подшипника совместно со сферической опорой на золотнике или крьппке регулятора.Предлагаемая конструкция может быть использована на всех регуляторах, установленных в схемах масло- снабжения уплотнений вала ротора турбогенераторов с водородным охлаждением и позволит значительно снизить износ трущихся поверхностей деталей и увеличить срок службы регуляторов.Формула. изобретенияРегулятор давления масла для уплотнения вала турбогенератора, содержащий вращающийся золотник и корпус с крьппкой, в которой установлен ограничитель аксиального хода золотника, отличающийся тем, что, с целью повышения надежности, он снабжен самоустанавливающейся сферической опорой и упорным, шариковым подшипником с плоскими рабочими поверхностями колец, размещенными между золотником и ограничителем аксиального хода.1267535 оставитель Л.Ка ехред И. Попович а Корректор А.Зимокосов дактор А,Ревин 90/53 Тираж 631 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5
