Устройство для сравнения чисел в системе остаточных классов

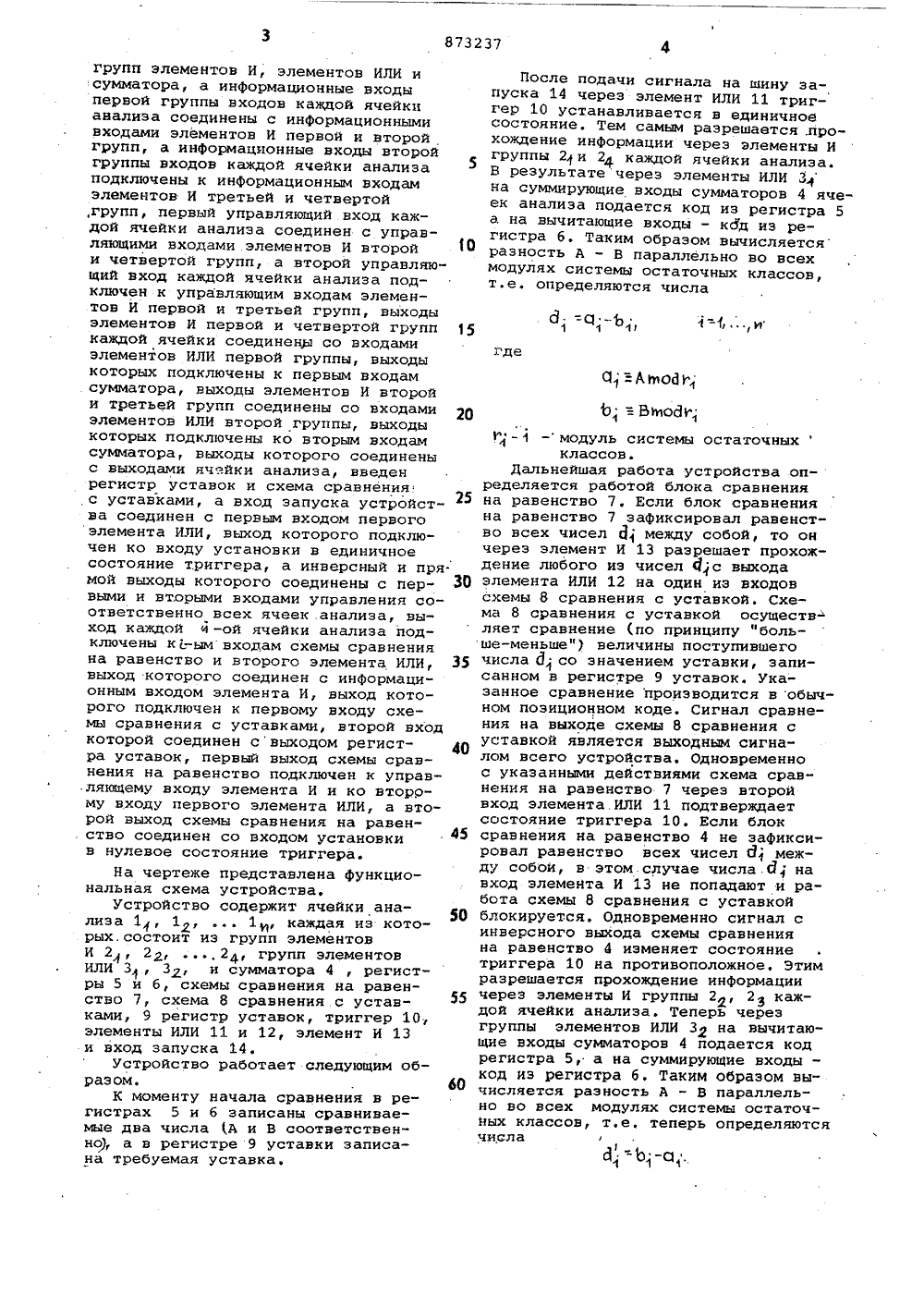

Союз Сфветскии Сецналнстическик Республик(23) Приоритет -й Об Р 7/04 Государственный комитет СССР ио делам изобретений и открытиИ(54) УСТРОЙСТВО ДЛЯ СРАВНЕНИЯ ЧИСЕЛ В СИСТЕМЕ ОСТАТОЧНЫХКЛАССОВ 2 Изобретение относится к автоматикеи вычислительной технике, в частностик инФормационно-измерительной технике,и может быть использовано для обработ-ки данных в информационно-измеритель-,ных системах и в цифровых вычислительных машинах, работающих в системе остаточных классов и реализующих допусковый контроль.10Известно устройство для сравнениячисел в системе остаточных классов,содержащее сумматоры, элементы И и НЕрегистры и узлы анализа Г 13,Недостатком известного устройстваявляется невозможность сравнения чи" 15сел с заранее заданной погрешностью.Наиболее близким техническим решением к предложенному является устройство, содержащее узлы деления, регист-,ры, сумматоры, блок сравнения на ра- сОвенство, блок сравнения и два комму"татора, причем выходы регистров первого и второго блоков преобразованиясоединены соответственно со входами1.первого и второго коммутаторов, выхо-,ды которых подключены ко входам блока сравнения на равенство, один извыходов которого соединен с первымвходом блока сравнения, а другойвыход - с первым входом второго эле- ЗО мента ИЛИ, выход которого соединенсо вторым входом блока сравнения,третий и четвертый входы которогоподключены соответственно к выходамэлементов И группы первого и второго блоков преобразования, а выходыблока сравнения служат выходами устройства 21,Недостатками этого устройстваявляются невозможность сравнениячисел с заданной погрешностью,.невысокое быстродействие, обусловленное наличием узлов деления, а такжебольшая сложность,Цель изобретения - расширениефункциональных возможностей, за счетсравнения с заданной погрешностью,повышение быстродействия.Эта цель достигается тем, что вустройство для сравнения чисел в системе остаточных классов, содержащеепервый и второй регистры, и, ячееканализа, триггер, элементы И, ИЛИ,схему сравнения на равенство, причемкаждые 4 -ые группы входов первогои второго регистров, где ( -.1,2о, соединены с информационнымивходами первой.и второй .группы входов соответственно 1 -ой ячейки анализа, каждая из которых состоит изгрупп элементов И, элементов ИЛИ исумматора, а информационные входыпервой группы входов каждой ячейкианализа соединены с информационнымивходами элементов И первой и второйгрупп, а информационные входы второйгруппы входов каждой ячейки анализаподключены к информационным входамэлементов И третьей и четвертой,групп, первый управляющий вход каждой ячейки анализа соединен с управляющими входами элементов И второй и четвертой групп, а второй управляющий вход каждой ячейки анализа подключен к управляющим входам элементов И первой и третьей групп, выходыэлементов И первой и четвертой группкаждой ячейки соединены со входамиэлементов ИЛИ первой группы, выходыкоторых подключены к первым входамсумматора, выходы элементов И второйи третьей групп соединены со входамиэлементов ИЛИ второй группы, выходыкоторых подключены ко вторым входам 20 сумматора, выходы которого соединены которой соединен свыходом регистра уставок, первый выход схемы срав 40 нения на равенство подключен к управляющему входу элемента И и ко второму входу первого элемента ИЛИ, а второй выход схемы сравнения на равенство соединен со входом установкив нулевое состояние триггера,На чертеже представлена функциональная схема устройства,Устройство содержит ячейки анализа 1 1,1 каждая из которых.состоит из групп элементовИ 2 22, , 24, групп элементовИЛИ 3, 32, и сумматора 4 , регистры 5 и б, схемы сравнения на равенство 7, схема 8 сравнения с уставками, 9 регистр уставок, триггер 10,элементы ИЛИ 11 и 12, элемент И 13и вход запуска 14.Устройство работает следующим образом.К моменту начала сравнения в регистрах 5 и 6 записаны сравниваемые два числа А и В соответственно), а в регистре 9 уставки записана требуемая уставка. 0 55 60 с выходами ячейки анализа, введенрегистр уставок и схема сравненияс уставками, а вход запуска устройства соединен с первым входом первогоэлемента ИЛИ, выход которого подключен ко входу установки в единичноесостояние триггера, а инверсный и пря.мой выходы которого соединены с пер- ЗОвыми и вторыми входами управления соответственно всех ячеек анализа, выход каждой ч -ой ячейки анализа подключены кс-ым входам схемы сравненияна равенство и второго элемента ИЛИ, 35выход которого соединен с информационным входом элемента И, выход которого подключен к первому входу схемы сравнения с уставками, второй вход После подачи сигнала на шину запуска 14 через элемент ИЛИ 11 триггер 10 устанавливается в единичное состояние. Тем самым разрешается .прохождение информации через элементы И группы 2 и 24 каждой ячейки анализа. В результатечерез элементы ИЛИ 3. на суммирующие входы сумматоров 4 ячеек анализа подается код из регистра 5 а. на вычитающие входы - код из регистра б. Таким образом вычисляется разность А - В параллельно во всех модулях системы остаточных классов, т.е. определяются числагде1;,- 1 -модуль системы остаточныхклассов.Дальнейшая работа устройства определяется работой блока сравнения на равенство 7. Если блок сравнения на равенство 7 зафиксировал равенство всех чисел д между собой, то он через элемент И 13 разрешает прохождение любого из чисел 4,с выхода элемента ИЛИ 12 на один из входов схемы 8 сравнения с уставкой. Схема 8 сравнения с уставкой осуществ- ляет сравнение (по принципу "больше-меньше" величины поступившего числа д со значением уставки, записанном в регистре 9 уставок. Указанное сравнение производится в обычном позиционном коде. Сигнал сравнения на выходе схемы 8 сравнения с уставкой является выходным сигналом всего устройства. Одновременно с указанными действиями схема сравнения на равенство 7 через второй вход элемента ИЛИ 11 подтверждает состояние триггера 10. Если блок сравнения на равенство 4 не зафиксировал равенство всех чисел д между собои, в этом. случае числа.д на вход элемента И 13 не попадают и работа схемы 8 сравнения с уставкой блокируется. Одновременно сигнал с инверсного выхода схемы сравнения на равенство 4 изменяет состояние триггера 10 на противоположное, Этим разрешается прохождение информации через элементы И группы 2, 2 каждой ячейки анализа. Теперь через группы элементов ИЛИ 3 на вычитающие входы сумматоров 4 подается код регистра 5, а на суммирующие входы - код из регистра б, Таким образом вычисляется разность А - В параллельно во всех модулях системы остаточных классов, т,е. теперь определяются числа /Дальнейшая работа устройства совпадает с описанной во всем, за исключением того, что теперь в блоке сравнения на равенство 4 и в блоке сравнения с уставкой 5 анализируются не числа д.,а числа бТаким образом, предлагаемое устройство позволяет получить выигрыш в быстродействии в ,И/2 раз по сравнению с известным устройством (где И - число модулей в системе остаточных классов) за счет распараллели вания процесса сравнения двух чисел по всем модулям системы остаточйых классов. Кроме того, реализация сравнения двух чисел с заданной погрешностью позволяет реализовать системы 15 допускового контроля исистемы тревожной сигнализации, работающие полностью в системе остаточных классов.20формула изобретенияУстройство для сравнения чисел в системе остаточных классов, содержащее первый и второй регистры И ячеек анализа, триггер, элементы И, ИЛИ, схему сравнения на равенство, причем каждые .1-ые группы выходов первого и второго регистров, где 4:1,2,п, соединены с информационными входами первой и второй группы входов соответственно 1-ой ячейки анализа, каж 4- дая из которых состоит из групп элеЯ ,ментов И, элементов ИЛИ и сумматора, а информационные входы первой группы входов каждой ячейки анализа соединены с информационными входами элементов И первой и второй групп, а информационные входы второй груп пы входов каждой ячейки анализа подключены к информационным входамэлементов И третьей и четвертой групп, первый управляющий вход каждой ячейки анализа соединен с управляющими 45 входами элементов И второй и четвертой групп, а второй управляющий вход каждой ячейки анализа подключен куправляющим входам элементов И первой и третьей групп, выходы элементов И первой и четвертой групп каждой ячейки соединены со входами элементов ИЛИ первой группы, выходы которых подключены к первым входамсумматора, выходы элементов И второйи третьей групп соединены со входамиэлементов ИЛИ второй группы, выходыкоторых подключены ко вторым входамсумматора, выходы которого соединеныс выходами ячейки анализа, о т л ич а ю щ е е с я тем, что, с цельюрасширения Функциональных возможностей за счет сравнения с заданной погрешностью и повышения быстродействия, в него введен регистр уставоки схема сравнения с уставками, авход запуска устройства соединенс первым входом первого элемента ИЛИ,выход которого подключен ко входуустановки в единичное состояние триггера, а инверсный и прямой выходыкоторого соединены с первыми и вторыми входами управления соответственно всех ячеек анализа, выход каждойФ -ой ячейки анализа подключен к 1-ымвходам схемы сравнения на равенствои второго элемента ИЛИ, выход которогб соединен с информационным входом элемента И, выход которого подключен к первому входу схемы сравнения с уставками, второй вход которойсоединен с выходом регистра уставок,первый выход .схемы сравнения на равенство подключен к управляющему,входу элемента И и ко второму входупервого элемента ИЛИ, а второй выходсхемы сравнения на равенство соединенсо входом установки в нулевое состоя-ние триггера. Источники информациирпринятые во внимание при экспертизе1. Авторское свидетельство СССРВ 618739, кл. (3 06 Р 7/04, 1976.2. Авторское свидетельство СССР9 608155, кл. 6 06 Г 7/04, 1976873237 оставитель В.Белкинехред А.Ач Коррект ини К 4 лиал ППП "Патент", г, Ужгород, ул. Проект Редактор КЬЗаказ 9049Ъ Тираж 748 НИИПИ Государственно по делам иэобретени 113035, Москва, Ж
