G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 739517

Опубликовано: 05.06.1980

Авторы: Беклемищев, Буев, Лукин, Припорин, Федоренко

МПК: G06F 3/05

Метки: ввода, информации

...периода между импульсами % и в, а импульсы с второго выхода продолжают поступать на вход второго1счетчика б, По первому(после им" пульса У ) импульсу т блок 35 управленйя выдает со второго выхода команду, по которой сумматор 9 выра атывает код разности дТ между кодом, находящимся в регистре 12, и кодом, находящимся во втором счетчи ке 6. С выхода сумматора 9 код разности поступает на первый вход дешифра-, тора 10, на второй и третий входы постуйают коды К и М,ьс первого и четвертого счетчиков 4 и 5. На выходе 25 дешифратора 10 в зависимости от ком 1 бинации на трех входах появляется то или иное значение условного кода.После появления условного кода на первом входеблока 11 пуска на второй его 30 вход с выхода второго элемента 18...

Номер патента: 739518

Опубликовано: 05.06.1980

Авторы: Ватолин, Казаков, Пименов

МПК: G06F 3/14

Метки: алфавитно-цифровой, информации, редактирования

...наэкране блока 9 отображения маркерпереместится на один шаг в направлении, соответствующем нажатой клавише.Для,проведения редактированияоператор должен нажать на алфавйтно"цифровой клавиатуре блока 2 вводаданный нужную клавишу, в результатечего на третий вход блока 1 управления поступит код соответствующегознака, а на второй вход поступитуправляющий сигнал, разрешаюций проведение редактирования. После прихбда на первый вход блока 1 управленияуправляющего сигнала с выхода первого блока 5 сравнения блок 1 управле-"ния заменит код знака, ранее отображавшийся на знакоместе, отмеченном маркером, на новый, соответствующийнажатой клавише, и введет этот кодв блок 9 отображения, В результатеэтого на экране блока отображенияна знакоместе,...

Номер патента: 739519

Опубликовано: 05.06.1980

Авторы: Пчахчян, Сагоян

МПК: G06F 3/14

Метки: графической, индикации, информации, трубки, экране, электроннолучевой

...13, ин. - тегратор 14, компаратор 15, блок упра" вления 16 и элемент задержки 17"Устройство работает следующим об О разом.Код приращений вектора принимается в регистр кодов приращений 1 и в триггер знака 2 в каждом канале Х и У. В сумматоре 3 формируется код координаты, который после преобразования в аналоговое напряжение н преобразователе 4 через ключ 5 поступает на вход сумматора 8. При этом выбор полярности сигнала на входе последнего определяется состоянием триггера знака 2. ЗО Величина приращения в преобразователе6 умножается на сигнал пилообразной Формы, поступающий на его вход (н качестве опорного напряжения) из блока управления 16. Ключ 7 выбирает поляр ность сигнала, и на выходе сумматора 8 Формируется напряжение,)которое через...

Номер патента: 739520

Опубликовано: 05.06.1980

Авторы: Деркач, Згуровец, Климентович, Кривутенко, Ракитский

МПК: G06F 3/14

Метки: индикации

...показан только один элементПринятые цифровые обозначения блокови функциональных связей одинаковыдля всех трех групп, индекс обозначает- номер группы; Кроме того в устройство входит ждущий мультивибратор 5, генератор б переменного напряжения для питания электролюминес.центных конденсаторов, источник 7постоянного напряжения для питаниясветоизлучающих .элементов оптоэлекТронных переключателей и остальных электронных схем, блок 8 оптической связи, блок,9 фоточувствительных элементов, регистр 10 и блок 11 дополнительных оптоэлектронных переключате- .лей.15Конденсатор 12 замыкает цепь электролюминесцентных конденсаторов по переменному току, конденсаторы 13 шунтируют соответствующие узлы 4 блокировки по переменному току.Устройство работает...

Номер патента: 739521

Опубликовано: 05.06.1980

Авторы: Кан, Ушков, Щеголева

МПК: G06F 3/14

Метки: графопостроителей, интерполятор

...12, а количествоэлементарных отрезков в повторяющейся чанги отрезка отсчитывается вторым счетчиком 11.Дешифратор 15 выдает сигнал, характеризующий признак линии, на блок10. элементов И для вйбора элементарного отрезка. Шифратор 14 формирует"унитарный код, значение каждого раэ 5 1 О 15 20ряда которого ставится в соответствие с элементарным отрезком повторяющейся части. Разрешаемые элементарные отрезки повторяющейся части определяются наличием единицы в разряде пятого регистра 13, Управление элементами элементарного отрезка осуществляет формирователь 9 длительности импульса, который управляет разрешающим входом элемента И.Последовательность чередования раэличнйх типов элементарных отрезков задается блоком 10 элементов И по...

Номер патента: 739524

Опубликовано: 05.06.1980

Автор: Котов

МПК: G06F 7/00

Метки: адаптивное, логическое, пороговое

...следующим образом.При подаче на информационные входь 1 переменной. ситуации Х,Х,Хнастраиваются только те счетчикй 1 и запускаются только те элементы 4 задержки, входная переменная которых равна логической ф 1 фф. Напрймер, - если со входной ситуации переменные Х и Хп равны логической 1 ф, то в первый и и-ый весовыесчетчики 1 записываются весовые значения, одновременно первым импульсом с генератора 7 настройки. запускаются первый и п-,ый и включенный в цепь Формирования порога элемент 4 задержки Задержанные относительно первого импульса с генератора 7 настройки импульсы с выхода элементов 4 задержки будут поступать на управляющие входы элементов 5 через время;Ъ максЗя. макс 1Сза макс ОМэ+ ЬСЪщ макс днИмпульсы с выходов первого и...

Номер патента: 739525

Опубликовано: 05.06.1980

Авторы: Артюхов, Шалыто

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...второй вход элемента И являются пятым Входом устройства, третий вход первого элемента ИЛИ является шестым входом устройства, а выход первого элемента ИЛИ является первым выходом устройства и через элемент НЕ соединен со вторым выходом устройства.На чертеже изображено предложенное устройство.739525 Настройка Тип формулы формула Выход(Е Ч Е ) (ЕуУЕ) 10, 24=О,На чертеже показаны входы 1-6,элементы И 7 и 8, элементы ИЛИ 9 и10, элемент НЕ 11, выходы 12и 13,. Таким образом, предложенное устройство имеет всего 6 входов и 2 выхода, состоит из 5 логических элементов и реализует любой из 10 представителей типов бесповторных формул в базисе Ф,Ч )из четырех букв.Резкое сокращение числа внешних выводов (8 вместо 12) и числа логических...

Номер патента: 739526

Опубликовано: 05.06.1980

Авторы: Адарченко, Губницкий, Кутыгина, Трушков

МПК: G06F 7/02

Метки: двух, сравнения, чисел

...которыйпоступает на выход 15 и на триггер 9.С выхода. 16 сигнал "Ответфф, задержанный относительно сигнала 1 фЗапросфна заранее известный эталонный временной интервал, поступает на контролируемое устройства.По прихоДу сигнала Ответф триггер 9 возвращается в первоначальноесостояние и запрещает прохождениесчетных импульсов с выхода генератора1 через схему И 12. Поскольку на входсчетчика 3 поступление счетных импульсов прекращается, то в счетчике 3 записывается код числа, соответствующий эталонному временному интервалу между сигналами Запрос и Ответ. При поступлении с контролируемого устройства информации об измеренном эталонном временном интервале между . сигналами Запрос и Ответ сигнал фЗапись, поступающий по входу управления 14,...

Номер патента: 739527

Опубликовано: 05.06.1980

Авторы: Самойленко, Скубилин, Шаглий

МПК: G06F 7/02

Метки: выборки, значений, параметра, упорядоченной

...выход второго триггера подключенко вторым входам элементов И второйи третьей групп и к третьему входуэлементов И четвертой группы, выходвторого алемента ИЛИ соединен с выходной шиной управления узла анализа.На чертеже приведена блоксхема устройства,Устройство содержит узлы анализа1 1 11, каждый из которых сос:тоит из алементов 2, 2 2 И,групйы элементов 3, 3,31 п . И,группы элементов 4, 4 4 цИЛИ,7 739 20 ИЛИ третьего разряда сигналами сохраняются неизменными.При вйбранной степенй упорядоченияравйой 1, переключателем 27 соеднняется единичный выход 2-го разряда регистра 26, приэтом первым импульсом с генератора 20 тактовых сигналов единицас первого разряда регнстра 26"йереводится во второй, с выхода переключателя27 импульс...

Номер патента: 739528

Опубликовано: 05.06.1980

Авторы: Золотаревский, Нэллин, Руцков, Смирнов

МПК: G06F 7/06

Метки: «нулей», выделения, двоичного, кода, последовательного, разрядного

...первый нуль, подготовлен к прохождению тактового им пульса, поступающего на вход. 5 устройства, Это следует из того,чтоданный разряд на выходе элементаНЕ и на выходе сумматора равен едйнице, более младшие разряды запрещены нулями, поступающими с сумматора, а на элементы И-НЕ, соответствующие более старшим. разрядам, поступают парафазные сигналы. Таким образом,тактовый импульс проходит только через данный элемент И-НЕ и поступаетйа первый вход синхронизирующий)20соответствующего триггера 4. На вторые входй (информационные) всех триг геров постоянно пЬдается логическая . единица, поэтому положительный перепад тактовогоимпульса, соответствующий его заднему фронту (положительный . импульс инвертируется, проходя черезэлементы И-. НЕ),...

Номер патента: 739529

Опубликовано: 05.06.1980

Автор: Толокновский

МПК: G06F 7/38

Метки: вычислительное, цифровое

...щий интервал вычисления; делительаргумента, обеспечивающий для Квадратора и других блоков необходимуюдискретность поступающей информации;:вычитающий счетчик 4 аргумента,З 5 регистрирующий процесс и окончаниепроцесса отработки аргумента; суммирующий счетчик 5 результата, фикси рующий значение:того из корней заданного уравнения, знак которого всегдапротивоположен знаку Х (абсолютное,значение этого корня всегда большедругого).; реверсивный счетчик б результата, фиксирующий значение другого корня заданного уравнения; квадратор 7, отрабатывающий кусочно-линейную Функцию, аппроксимирующую функциюквадрата аргумента в цифровых анало гах; двоичный умножитель, определяющий масштаб информации; поступающейв счетчик 9, а также расширяющий...

Номер патента: 739532

Опубликовано: 05.06.1980

Авторы: Бордыков, Буторин

МПК: G06F 7/50

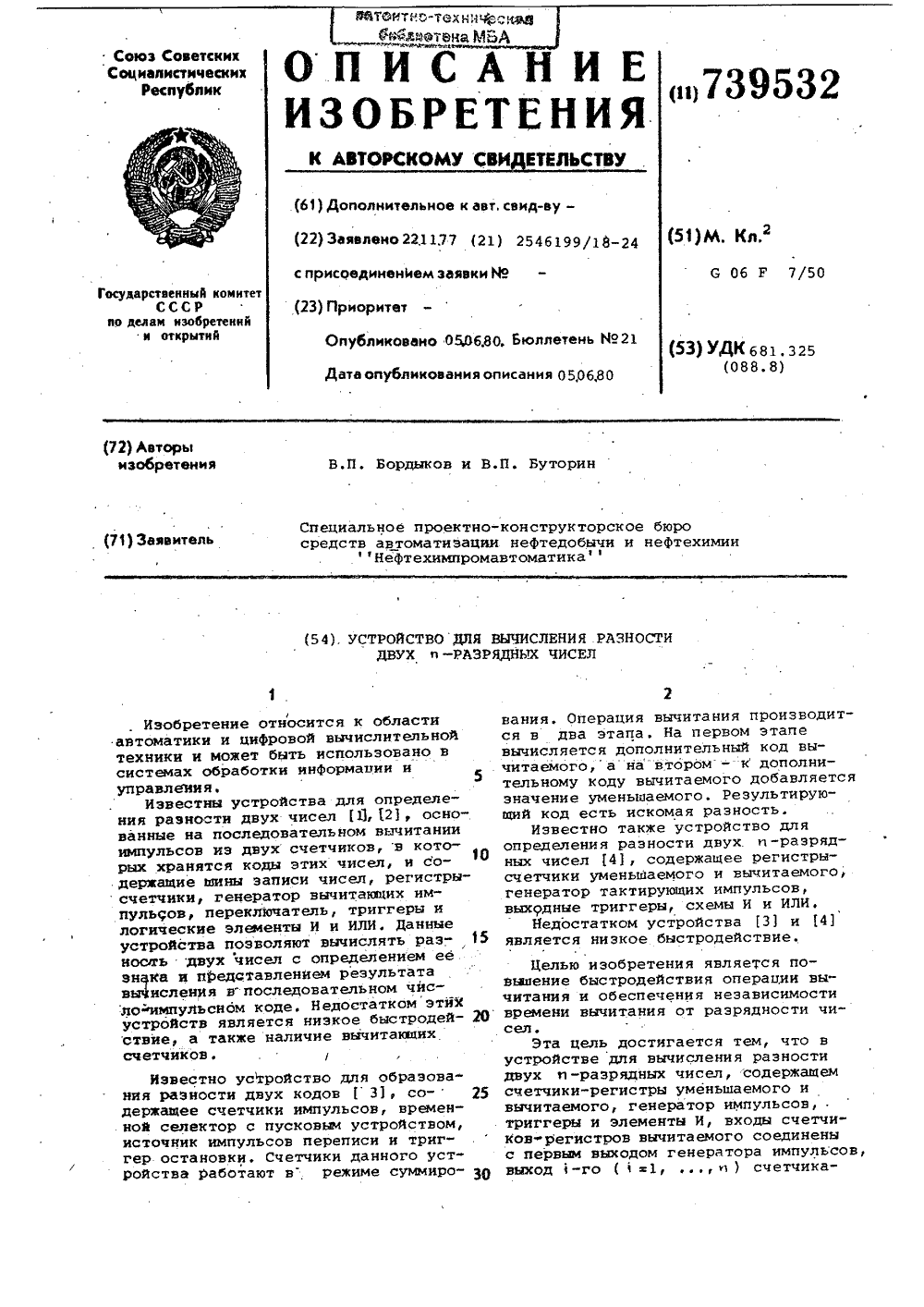

Метки: вычисления, двух, разности, разрядных, чисел

...Ц .Импульсы генератора 2 начинают поступать на вход счетчика 1 - 1 и через элемент И 4- на вход счетчика-регистра 5 -( . Через Ц-А; импуЛьсов на выходе счетчика 1- появитсяимпульс переполнения, переводящий триггер 3-1 в запрещающее состояние. К этому моменту времени на вход счетчика 5-через элемент И 4-поступит 0-(А; + 1) импульсов, так как во второй пачКе импульсов отсутствует первый импульс. Состояние счетчика 5-1 станет равным В + 0 в (А +1)= В + Я - 1 " А . После окончания последнего импульса,в пачках с выхода генератора 2 добавляется один импульс в"младший разряд уменьшаемого, При переполнении счетчика 5-ь в процессе вычитания соответствующий триггер б- (1 -1) переводится началом импульса переполнения в разрешающее состояние и...

Номер патента: 739533

Опубликовано: 05.06.1980

Авторы: Коновалов, Шаленинов

МПК: G06F 9/00

Метки: адресов, датчиков, программное, формирования

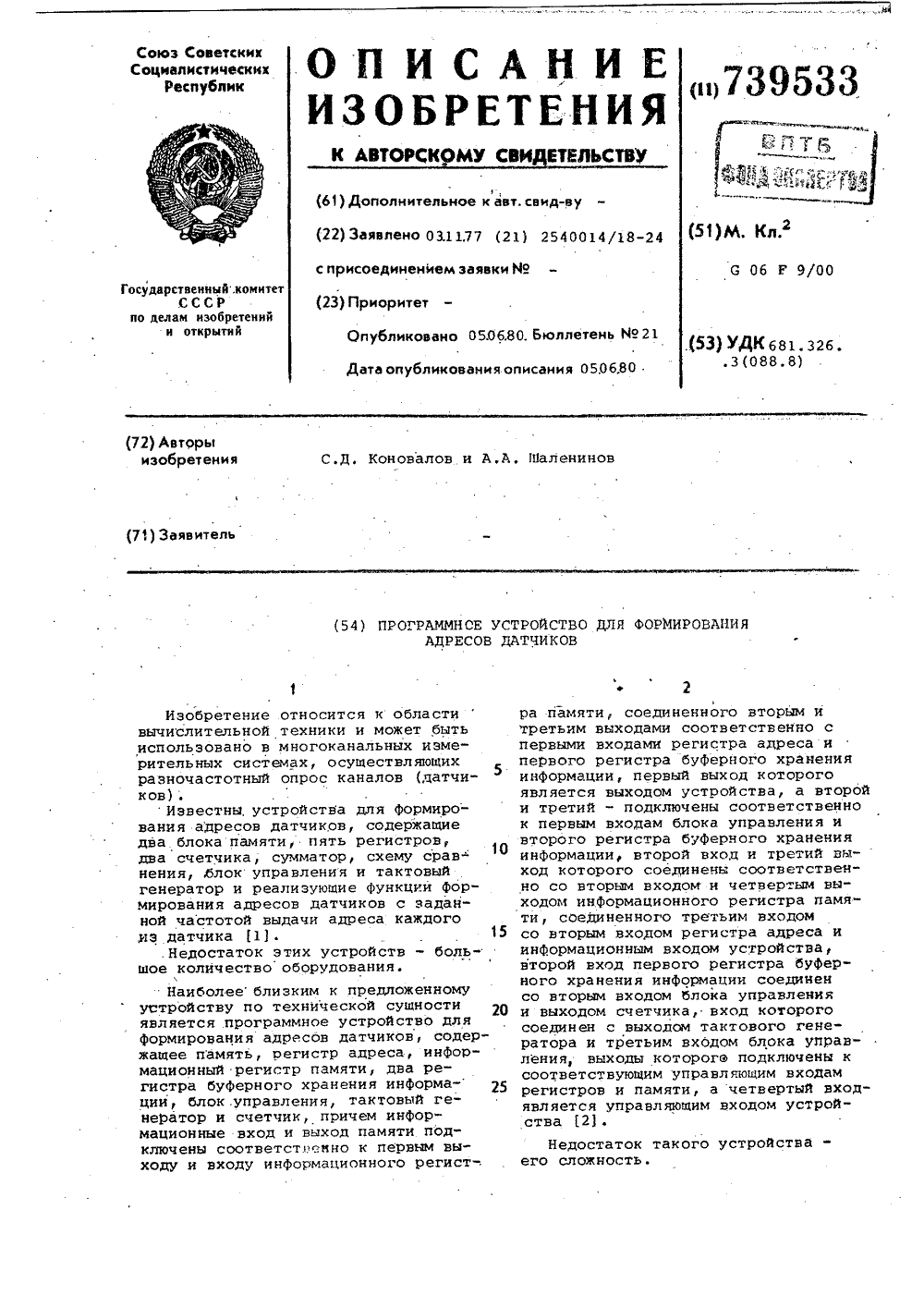

...указаннымрядом с этим элементом в круглыхскобках, ЗатеМ рядом с каждой вершиной графа указывают номера ячейкипамяти соседней справа вершины. Если 15канал или узел являются крайне пра ными, то рядом .с ними указывают также номер ячейки памяти, соответствующей крайнему левому элементу, относящемуся к тому же узлу (числа вквадратных скобках). Кроме того, 20 рядом с узлами ставят второе число,равное номеру ячейки памяти, соответствующей элементу графа, на который показывает в исходном состоянии указатель спуска, выходящий иэ 5(данного узла (числа после запятой нквадратных скобках).Пример записи графа фиг. 3 нпамяти и регистрах хранения информации показан на фиг, 2, Если каЗО 35 40 45 5 О 55 60 65 кой-либо ячейке памяти соответствует канал то...

Номер патента: 739534

Опубликовано: 05.06.1980

Автор: Хельвас

МПК: G06F 9/48

Метки: прерывания, программ

...состоянии на выходах триггеров устройства установлены по-: тенциалы, которые разрешают прием внешних запросов (сигналы с выходов триггера 13 управления, триггера 14 блокировки, регистра 2 защиты) и блокируют генератор б сигналом с выхода триггера 7 контроля. Сигналы внешних запросов поступают по входам 25 и через элемент И 15 фиксируются триггерами " 12 соответствующих каналов 11 прерывания.Выходные потенциалы триггеров 12 устанавливают " соответствующие триггеры 13, выходы которых блокируют прием соответствующих внешних запро сов, Сигналы с триггеров 12 и 13 Поступают на входы элемента И 16 и элемента ИЛИ 19, которые выделяют запрос, имеющий высший приоритет. Элементами ИЛИ 19 обеспечивается 25 сквозная передача сигнала запрета...

Номер патента: 739535

Опубликовано: 05.06.1980

Авторы: Лысиков, Шостак

МПК: G06F 11/00

Метки: контролем, параллельный, сумматор, четности

...из данного разряда, входы которогосоединены с выходами элемента И 1и элемента ИЛИ 2, блок 4 Формированияпоразрядной суммы, входы которого соединены с выходами элемента И 1, элемента ИЛИ 2 и выходом блока 3 Формирования параллельного переноса иэпредыдущего разряда, блок 5 предсказания четности, в состав котороговходят узел б косвенного предсказаниячетности, узел 7 предсказания четности полусуммы, узел 8 предсказаниячетностей переносов сумматора, узел9 коррекции четности переносов сумматора, блок 10 формирования четностирезультата, который состоит иэ узла11 формирования четности переносов иузла 12 непосредственного предсказания четности суммы, блок 13 форми-рования поразрядной суммы с Функциональйой зависимостью от переносов,первый блок 14...

Номер патента: 739536

Опубликовано: 05.06.1980

Автор: Кирпичев

МПК: G06F 11/00

Метки: мажоритарно-резервированное

...- сложностьреализации, особеино при большомчисле выходов у резервируемых блоков.Цель изобретения - упрощение устройства,Поставленная цель достигаетсятем, что в мажоритарно-резервированном 1 1Изобретение относится к области.автоматики и вычислительной техникии может быть использовано при построении высоконадежных систем переда;чи дискретной информации между ре 5зервированными логическими блоками.Известно мажоритарно-резервированное устройство, содержащее резервируемые блоки, выходы которых соединены с соответствующими входами каждого из мажоритарных блоков 1).Недостаток устройства - большоечисло связей между выходами резервируемых блоков и входами мажоритарных блоков в .разных каналах,Наиболее близким техническим решением к данному...

Номер патента: 739537

Опубликовано: 05.06.1980

Авторы: Андрущенко, Бекеша, Глушков, Сахно, Фролов

МПК: G06F 11/00

Метки: выбора, мажоритарного, сигналов

...комйараторов 5-7 присутствуют идентич"ные уровни сигналов, то попрйходестробируюших импульсов они не сраба тйвают, что свидетельствует об ис правности каналов 1-3. Если на соответствующих входах одного из указанных вйше блоков 5-7 присутствуютнеидентичные уровни сигналов, топо приходе на его опросный вход стро,бирующего импульса он срабатывает,что свидетельствует о неисправности одного из каналов 1-3, Следуетотметить, что каждый из компара- .торой включает в себя элемент Фиксации;состояния канала. При отсутствии информации и возникновении на информационных входах 16-18 помех блок выделения строба 15 не эпускается, так как на его входах в это время отсутствуют тактовые импульсы,и поэтому ложное отключение каналов 1-3 непроизводится....

Номер патента: 739538

Опубликовано: 05.06.1980

Авторы: Аверьянов, Витер, Овсянников

МПК: G06F 11/08

Метки: информации, принимаемой

...приемный 2 регистры содержат и-байтных регистров 81 -8Каждый байт включает восемь информационных разрядов, С целью контроляпередачи информации каждый байт инФормации регистра 1 сворачиваетсясоответствующим блоком (3 -3.) свертки по модулю два, который Формируетконтрольный разряд в соответствиис содержимым регистра 1, После завершения передачи информации в регистр2 содержимое этого регистра сворачивается соответствуЮщим блоком 4(41 -4) свертки по модулю два, ко"торце Формируют контрольные разрядабайтов в соответствии с содержимымпринятой информации в регистр 2,Далее значение соответствующих байтов контрольных разрядов сравниваются блоком 7 сравнения и, если онине равны, то на выходе блока 7 сравнения вырабатывается сигнал сбоя припередаче...

Номер патента: 739539

Опубликовано: 05.06.1980

Авторы: Гуляев, Иванов, Палагин, Сиваченко

МПК: G06F 11/22, G06F 15/00

Метки: процессор

...дана структурная схема процессора.25Он содержит операционный блок 1, блок 2 микропрограммного управления, регистр 3 микрокоманд, дешифратор 4 микрокоманд, блок 5 синхронизации, включающий узел 6 формирования контрольных тактовых импуль- ЗО сов:, триггер 7 управления, первую 8 и вторую 9 группы элементов И, группу 10 элементов ИЛИ, узел 11 формирования основных и рабочих тактовых импульсов и узел 12 распределения так товых импульсовУстройство работает следующим образом.При нормальной работе процессора рабочие тактовые импульсы, вырабатываемые узлом 11, поступают с выходов узла 12 на входы синхронизации блока 2 и блока 1, буричем на входы последнего эти тактовые импульсы поступают через элементы И первой группы 8, открытые управляющим...

Номер патента: 739540

Опубликовано: 05.06.1980

Авторы: Бредихин, Гудков, Лемуткин, Рашевич

МПК: G06F 17/10

Метки: информации, предварительной

...к первому входу третьего коммута тора, вторые входы которого и второгокоммутатора связаны с выходом блока Нв чертеже представлена блок-схема устройства.Устройство содержит арифметический блок 1, запоминающий блок 2, блок 3 управления, блок 4 хранения констант, первый блок 5 сравнения, второй блок 6 сравнения, третий блок 7 сравнения, сверхоперативный запоминающий блок 8, информационный вход 9 устройства, информационный выход 10 устройства, управляющий вход 11 устройства, выход 12 устройства, блок 1 3 извлечения корня, блок 14 тригонометрических функций, дополнительный арифметический блок 15, коммутаторы 16-20. Устройство работает следующим обра-. зом.При решении всех задач входная информация поступает на вход 9, одновременно на вход...

Номер патента: 739541

Опубликовано: 05.06.1980

Авторы: Билан, Самойлов, Скорик

МПК: G06F 15/177

Метки: задания, конфигурации, области

...11 в результате сложения прира-. щения ь Е со значением нев яз ки "на"предыдущем шаге Е; , которая поступаетнавход сумматора 11 иэ подрегистра 5. Ковое значение невязки Е;м с выхода этого сумматора заносится н подрегистр 5. После этого содержимоерегистра (участка границы 2 переписывается в вершину стека, а ноноесодержимое основания стека выталкивается в регистр (участка границы) 2.Значение"йевязки 1 + анализируется на предмеТ пересечения блуждающейточкой границы области анализаторомзнака 12 и подрегистром 7. При совпадении их содержимого триггер знакаустанавливается в единичное состояние, и на выходе 22 появляется единичный сигнал. Появление единичногосигнала на выходе 22 соответствуетслучаю, когда блуждающая точка пересекла границу...

Номер патента: 739542

Опубликовано: 05.06.1980

Авторы: Коноплев, Чмырь

МПК: G06F 17/13

Метки: задач, краевых, решения, сетки, цифровой, ячейка

...сумматора на входы близлежащих окружающих ячеек, параллельный вход 13регистра для защси известной функциипри решении обратннх и инверсных задач,вход 14 записи регистра функции прнрешении обратных и инверсных задач,739542 5нации на вход 13 и импульса записи навход 14,:На вход 17 управления режимомработы подается сигнал, разрешающийпрохождение сигналов генератора импульсов, вход 18 - на выход элемента 6 И,.Переходный процесс в ячейке при решении обратных и инверсных задач осу- ществляется в течение времени, определяемом сигналами чтения, подаваемыми 10на входы 10, 16, 21, и заключается в,следующем, На входы блока 5 сравнениякодов попадают коды с выходов сумматора 1 и параллельного выхода регистра 4функции. В начальный промежуток времени...

Номер патента: 739543

Опубликовано: 05.06.1980

Авторы: Владимиров, Гаврилова, Корчагин, Лакийчук, Садомов, Хохлов

МПК: G06F 17/15

Метки: вероятностный, коррелометр

...центрирования, Вход блока 11 определения коэффициентов масштаба соединенс блоком 10 памяти,а выход-а блоком 3 элементов И. Генератор 12случайных чисел через блок 2 коммутации подключен к блоку 4 вероятностногоокругления, а также к первому7 и второму 8 блокам сравнения, При.этоь третий блок 13 сравнения соединен с блоком 2 коммутации, со счет- ззчиком 14 и реверсивным счетчиком 15,а последний - с блоком 16 анализазнака. Блок 17 управления соединен сблоком 2, регистрами 5, 6, блоком10, счетчиком 14 и служит для.сикх- щронизации работы всего устройства,Работает вероятностный коррелометр следующим образом.Перед началом работы по командефНачальная установка все блоки устройства устанавливаются в исходное состояние, после чего устройство...

Номер патента: 739544

Опубликовано: 05.06.1980

Авторы: Бритин, Ипатов, Коломенский, Корниевский

МПК: G06F 17/15

Метки: коррелятор, цифровой

...действия входного сигнала.На чертеже изображена структурнаясхема описываемого цифрового коррелятораКоррелятор состоит из аналогоцифровых преобразователей 1 и 2входного и опорного сигналов, вы.ходы которых подключены к коммутатору 3. Коммутатор имеет чисЛо выходов,равное числу уровней квантованияопорного сигнала, причем каждый еговыход подключен к соответствующемусумматору 4, связанному с соответствующим блоком умножения 5, а всевыходы блоков 5 подключены к входамусреднителя б.Цифровой коррелятор работает сле.дующим образом,Входной сигнал поступает на аналого-цифровой преобразователь 1, гдепроизводится его дискретизация повремени и квантование по уровню. Свыхода аналого-цифрового преобразователя 1. сигнал, представляющий собойи...

Номер патента: 739545

Опубликовано: 05.06.1980

Автор: Яковлев

МПК: G06F 17/18, G06F 7/552, G06F 7/70 ...

Метки: вероятностное, вычисления, степенных, функций, целых

...блока элементов И и входом преобразователя число-вероятность, выход которого подключен к входу регистра сдвига. Выходы регистра сдви(3) Формула и зобретени я ПИ Эаказ 292 лиал ППП фПатент, г. Уж л. Проектн га соответственно соединены с входами элемента И, выход которого подключен к второму входу блока элементов И, выход которого подсоединен ко входу интегратора с выходом 7.Если на вход известного устройст" ва подан цифровой код Х, то математическоеожидание и дисперсия последовательности случайных величин 2; (.1 -номер такта), действующей на входе интегратора, соответственно равны. М =,В:Ф" (- Х"), (1)При интегрировании этой последовательности образуется оценка искомой величины Хп, причем точность этой. оценки определяется значениями...

Номер патента: 739565

Опубликовано: 05.06.1980

Авторы: Воробьев, Дружинин, Крылов

МПК: G06F 17/00, G06F 17/18

Метки: прогнозирования, системе, случайных, событий, технической

...В блоке10 имеются генераторы тактовых импульсов, формирователи сигналов по определенным программам и узлы для выполненияарифметических действий.Устройство имитирует процесс функционирования исследуемой системы физическим.процессом, происходящим обычно вдругом масштабе времени, но с сохране-.нием однозначного соответствия междупараметрами модели и оригинала. Приатом в отличие от статистического моделирования на цифровых вычислительных машинах в предложенном .устройствеисйользуется не математическая модель,а физический аналог исследуемой системы (алектрическая цепь).Устройство работает следующим образом,Генератор 1 является первичным источником случайных величин. с заданнымтиповым распределением (например, нормированным нормальным или...

Номер патента: 740164

Опубликовано: 05.06.1980

Автор: Герд-Иоахим

МПК: G06F 3/02

Метки: ввода, информации

...адреса 8 и счетчика б. На выходесчетчика 2 формируется код, которыйчерез дешифратор 7 совместно с мультиплексором 10 производит опрос коммутационных элементов матрицы 15. 20В результате на выходе последней вмомент совпадения кода с выходасчетчика 2. и соответствующего емувключенного коммутационного элемента матрицы 15 формируется сигнал готовности к записи, который поступаетна входы блока вентилей 4 и элементаИ 11, Если дешифратор 3 при поступле"нии сигнала ютовности к записи наблоке вентилей 4 определит наличиекода, представляющего обычные данные(не смешанные информационные знаки),то открывается элемент И 11, Приэтом сигналом с выхода последнегочерез элемент ИЛИ 12 откроется первыйблок вентилей 13, осуществляя записькода с выхода...

Номер патента: 740735

Опубликовано: 15.06.1980

Авторы: Грибов, Обозовский, Обуханич

МПК: G06F 17/18, G06F 7/38

Метки: арифметического, вычисления, среднего

...отличен от нуля,на выходе 14 нулевого состояния регистра 3 остатка исчезает сигнал,ранее запрещавший прохождение тактовых импульсов через вентиль 7.ОДновременно с этим распределитель9 переходит в состояние, при котором 5 сигналы с выхода 13 счетчика-делителя 1 через распределитель 9 поступают на вход старшей декады счетчика 10 дробной части частного. Сэого момента начинается вычисление дробной части искомого среднегоарифметического.Тактовые импульсы с выхода генератора б через вентиль 11 поступают на вход тактовых импульсов счетчика-делителя 1 и на вход масштабного делителя 8, с выхода которогосигнал, соответствующий каждомудевятому входному импульсу, поступает на импульсный вход 15 регистра3 остатка. С поступлением каждогоиз этих...

Номер патента: 741256

Опубликовано: 15.06.1980

Автор: Кресло

МПК: G06F 1/04

Метки: многоканальное, таймерное

...позиционные, например, двоично-десятичные коды устанок в преобразователи 5, так что в каждом преобразонателе, но независимо друг от друга, оказываются записанными числа в пределах от нуля до 9. С выходов блока управления 4 на.тактовые входы преобразователей 5 и через соответствующий элемент И 2 на счетные входы отдельных разрядов десятичного счетчика 3 в выбранном канале поступает пачка из десяти таконых импульсов. На выходе каждого из преобразователей 5 появляется только один импульс из десяти, номер - временная позиция которого равен дополнению уставки до десятиЭтим импульсом осуществляется сброс соответствующего разряда десятичного счетчика в выбранном канале, такчто после десятого импуль- са н каждом разряде оказывается код,...

Номер патента: 741263

Опубликовано: 15.06.1980

Авторы: Воробель, Попов

МПК: G06F 7/38

Метки: вычисления, логарифмов, чисел

...образом. р 5В исходном состоянии в счетчике 1находится дополнительный код числа А,счетчик 2 находится в нулевом состоянии и элемент 8 И в блоке 4, заперт, На вход устройства поступаютимпульсы частоты Р . Таккак элемент 8 И н блоке 4 заперт, то, всоответствии с фиг.2, на вход счетчика 1 поступают только импульсы частоты Р . После поступления А импуль.сов, за время 1= А Г счетчик 135переполнится и сигнал переполненияс его вьхода поступает на вход блока 5 управления, который открываетэлемент 8 И и одновременно заноситкод числа А в счетчик 2, а также код 40числа В в счетчик 1. Счетчик 1 сгруппой элементов 3 И представляет собой двоичный умножитель частоты,управляемый кодом счетчика 2. Поэтому частота Р на его выходе определя 45ется...
