Добрыдень

Номер патента: 1837270

Опубликовано: 30.08.1993

Авторы: Белов, Добрыдень, Литвинец, Элькин

МПК: G06G 7/20

Метки: величин, двух, извлечения, квадратного, квадратов, корня, суммы

...11, 12, 13 соответственно.Вторые входы этих сумматоров объединены и соединены с выходом блока 6 выделения минимального сигнала, Следовательно, на выходе второго сумматора 11 формируется сигнал тМ, на выходе третьего сумматора 12 - сигнал в-АМ, а на выходе четвертого сумматора - сигнал в-АМ. Блоки 3-5 выделяют модули соответствующих сигналов: на выходе блока 3 формируется сигналв - 1 М 1, на выходе блока 4 - сигнал 1 птгМ 1, на выходе блока 5 -сигнал 1 гп - сзМ. Обозначим через З коэффициент суммирования первого сумматора 10 по 1-му входу (1 = 1, 2, , 5). Поскольку выходы блоков 3, 4, 5 выделения модуля 5 подключены соответственно к третьему,четвертому и пятому входам сумматора 10, на его выходе будет сформирован сигнал Е, определяемый...

Номер патента: 1807483

Опубликовано: 07.04.1993

Авторы: Ашеров, Добрыдень

МПК: G06F 7/62

Метки: сигналов, сумматор-вычитатель, частотно-импульсных

...4 будет сформирован код,Ы 4 суммы Т 1++ Т 2, а в сумматоре б - произведение М 1 М 2. Импульс на входе Г 2, свидетельствующий об окончании периода Т 2, переводит устройство врежим Д,Режим Д, Деление произведения М 1 М 2 на сумму М 1+ М 2 Единичный сигнал исчезает с разрешающего входа счетчика 4, но сохраняется на входе Ч сумматора 9 и появляется на входе Ч счетчика 5, а также на управляющем входе мультиплексора 9, так что теперь к информационным входам накапливающего сумматора 6 будут подключены инверсные разрядные выходы счетчика 4. При этом каждый тактовый импульс будетвычитать из содержимого сумматора 6 содержимое счетцика 4, а также если выполняется условие (7), т,е. на знаковом выходесумматора 6 - нуль, добавлять единицу всчетчик...

Номер патента: 1780161

Опубликовано: 07.12.1992

Авторы: Добрыдень, Петрик, Фоменко

МПК: H03K 5/156

Метки: компаратор, трехальтернативный, частотный

...26 будет переданвхой импульс счетчика 14, поступающий на адиу из ега входов "-" или "-" приразличных сочетаниях логических сигналов Т и Я на управляющих г 4 адах коммутатора 25, 1 8016Таблица 1 0 1 Д О Счетчик 26 срабатывает па срезу заднему фронту) входных импульсов, а знака. вый триггер 27 - по их фронту (переднему). В процессе работы устоойства в реверсивном счетчике 26 фиксируется абсолютное знацение величины Л, а триггер 27 Ф 1 ксирует ее знак. При Л =О триггер 27 мажет оказаться в любам состоянии, чта не имеет 20 значения для правильной работы устройства (см. правило (5, Если, например, реверсивный счетчик 26 имеет два двоичных разряда (младший - слева), то в счетчике 14 могут быть представлены в прямом коде 25 числа от - 3...

Номер патента: 1737051

Опубликовано: 30.05.1992

Авторы: Берестецкий, Добрыдень, Петрик, Фоменко

МПК: D04H 3/04

Метки: ленты, нетканой

...по направляющим 2, установлены шпулярник поперечных нитей 3 со шпулями 4 и нитепроводниками 5, кронштейны 6, ролики 7, стойка 8, на которой посредством подшипниковых опор 9 смонтирован полый вал 10 с закрепленным на нем диском 11, несущим шпули 12 про 10 1520253035 40 45 50 дольных нитей и стойки с нитепроводниками 13. Кроме того, на стойке 8 установлены привод 14, имеющий возможность передавать вращение на полый вал 10 посредством шкивов 15 и ремня 16, натяжное устройство 17 для дополнительных поперечных нитей 18, а также два кронштейна 19 с роликами 20. Помимо этого, на полом валу 10 посредством подшипниковых опор 21 смонтирована люлька 22 с грузом 23, на которой закреплены два кронштейна 24 с роликами 25 и 26. Ролики 7, 20,...

Номер патента: 1698820

Опубликовано: 15.12.1991

Авторы: Добрыдень, Чекалин

МПК: G01R 23/16

Метки: анализатор, добрыдня-чекалина, спектра, энергетического

...50 55 ду импульсами на -ом и 1-1-ом выходах(1=п, п3) - адрес 1-1-го фильтра (1-1-го входа коммутатора 5),В исходном состоянии (сразу после включения) счетчики 16 и 17 и триггер 20 установлены в нуль, а в регистре 25 установлено двоичное число 0001 (единица), являющееся адресом и-го фильтра 4 (это число равно числу периодов Тп, в течение которых интегрируется выходной сигнал данного фильтра),Спустя время Тп появляется первый импульс на выходе счетчика 16, поступающий через коммутатор 18 на счетный вход счетчика 17, записывая в него единицу, Спустя время задержки элемента 21, этот импульс поступит на стробирующий вход компаратора 24 и пройдет на его выход, поскольку М = й =1. Импульс с выхода компаратора 24 поступит на первые входы всех...

Номер патента: 1663071

Опубликовано: 15.07.1991

Авторы: Берестецкий, Добрыдень, Земляков, Петрик, Шагин

МПК: D04H 3/00

Метки: армированных, ленты, нетканой, пластиков

...зубчатым, копирным, цепным и т.д.) с приводом от оправки либо самостоятельным программируемым приводом,На фиг,1 показана схема осуществления возвратно-поступательного движения каретки 8 по заданному закону с помощью цепного контура 11, охватывающего звездочки 12 и имеющего закрепленный на одном из звеньев цепи палец 13, входящий в паэ каретки 8, Вращение цепного контура 11 может осуществляться либо от привода оправки(например, цепной передачей, как показано на фиг.1), либо от самостоятельного программируемого привода, Укаэанный механизм с ведущим цепным контуром обеспечивает возвратно-поступательное движение каретки с постоянной скоростью на участке между центрами звездочек 12 и ссинусоидальным законом изменения скорости при ее...

Номер патента: 1619375

Опубликовано: 07.01.1991

Автор: Добрыдень

МПК: H03B 19/00

Метки: импульсов, следования, умножитель, частоты

...на выход блока27 синхронизации, т. е. на единичныйвход триггера 25. Благодаря этому от -крывается ло втор,му входу элементИ 23, а демультиллексор 26 подключает вьжсд блока 27 синхронизации к35торсму выходу Формирователя 1, т,. е,первому входу Формирователя 3 сигналов управления,Таким образом, с момента появления 40первого импульса на выходе блока 27синхронизации все импульсы с первого выхода генератора 8 лоетупают на второй выход Формирователя 1, т,е. на в, оды УДЧ 5 и ДЧ 7, а все последующие 45 входные импупьсы устройства (начиная с второго) поступают на второй выход Формирователя 1, т.е. на первый вход Формирователя 3, После поступления первого входного импульса на выходе 50 устройства Формируются импульсы с периодом Т : Т /К....

Номер патента: 1615872

Опубликовано: 23.12.1990

Автор: Добрыдень

МПК: G05B 1/01, H03K 5/24

Метки: аналоговый, компаратор, трехальтернативный

...входе регистра.Шифратор 4 формирует на выходах двоичный код числа К единиц, имеющихся в кодовой комбинации поданной на его входы, т.е. содержащейся н сдвиговом регистре 3.К (К (3) где К, К - числа, поданные на вто+рые входы цифровых компараторов. 5 и 6 соответственно, причемК К, (4) Выполняющиеся , Вырабатываемое1 О условияр ешение Код Х(У Х=У Х У;К, КК,О Каждый следующий тактовыи импульс сдвигает содержимое регистра 3 и фиксирует в его первом разряде результат очередной проверки условия (1), при этом содержимое последнего (нижнего на чертеже 7 разряда, т,е. результат "самой старой" проверки условия (1), теряется. На выходе шифратора 4 всегда будет присутствовать код числа К тех из последних и проверок условия (1), в которых оно...

Номер патента: 1575150

Опубликовано: 30.06.1990

Авторы: Добрыдень, Литвинец, Фильштинский, Элькин

МПК: G05B 1/01

Метки: аналоговый, компаратор, трехальтернативный

...(4) оказывается, что выполняется условие (5), то выполнение условия (1) гарантировано независимо отрезультатов остальных п- проверокследовательно уже может быть выработано решение М.Если после очередной проверки условия (4) оказывается, что выполняется условие (8), то - независимо отрезультатов остальных и- проверок,гарантировано выполнение условия (3),т.е. уже может быть выработано решение Б.Если после очередной проверки условия (4) оказывается, что одновременно выполняются условия (5) и (6),то - независимо от результатов оставшихся и-д проверок - гарантировановыполнение двойного неравенства (2),т.е, уже может быть выработано решение Р.Если, наконец, после очереднойпроверки условия (4) ни условие (5),ни условие (8), ни оба...

Номер патента: 1559398

Опубликовано: 23.04.1990

Автор: Добрыдень

МПК: H03K 5/26

Метки: времяимпульсный, компаратор

...С по следующему правилу: при о(о С,= 0 С = 1 при х= д С=О С=О л 2(6) при с.ъ С = 1 С,= 0Устройство работает следующим образом.Перед началом работы на вторых входах цифровых компараторов 12-14 устанавливают соответственно числал В, Б 1,= о О,В исходном состоянии устройства триггер 10 и счетчик 11 установлены в нуль, при этом тактовые импульсы не проходят через элементы И 6 и 8.В момент поступления импульса на входной шине 2 формирователь 1 формирует на своем первом выходе короткий импульс, поступающий на информа-. ционный вход первого блока 4, а затем на первый вход триггера 10, устанавливая его в единичное состояние. В результате открываются по вторым входам элементы И 6 и 7 и тактовые импульсы с первого выхода тактового генератора 3...

Номер патента: 1506524

Опубликовано: 07.09.1989

Автор: Добрыдень

МПК: H03K 3/64

Метки: импульсов, формирователь

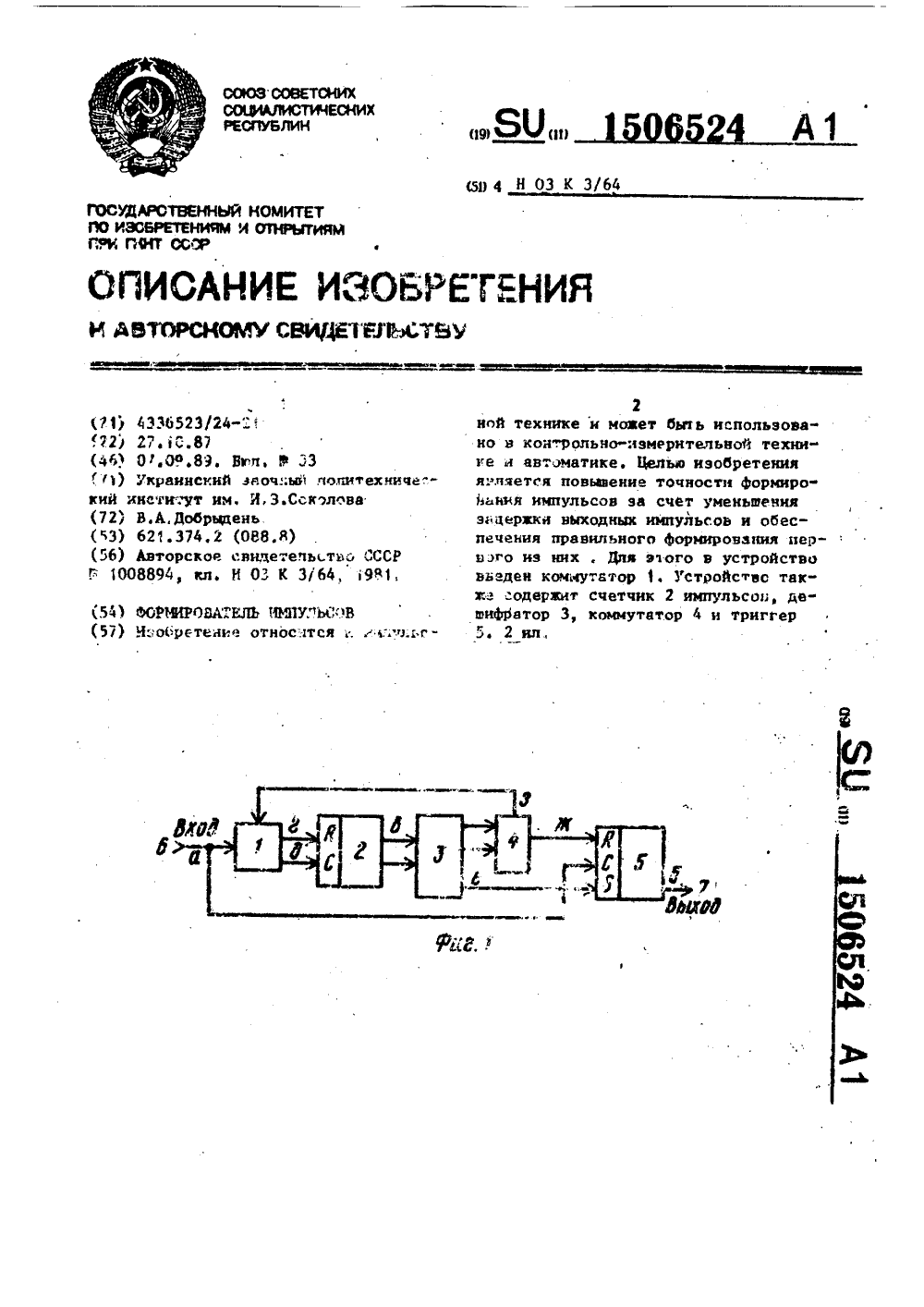

...образом.Пусть заданы значения ш м и. Перед началом работы с помощью коммутатора 4 подключают К-вход триггера 5 к ш-му выходу, а управляющий вход коммутатора 1 к ш+и"му выходу девяфратора 3.В исходном совгавани счетчик 2 (фиг.2 в) и триггер 5 "стдвовлены в й 1 сО , прп этом сигнал на нулевом вы" ходе дешифратора имеет единичный уровень (фиг.2 е), а сигналы на выходах коммутатора 4-нулевой уровень, таким образом, вход устройства через коммутатор 1 подключен к счетному входу счетчика 2 импульсов.Первый входной импульс устройства (фиг.2 а) устанавливает (по переднему фронту) триггер 5 в состояние " 1", с этого момента начинается отсчет первого выходного импульса (фиг.2 б), задним фронтом этот входной импульс записывает единицу в счетчик 2,...

Номер патента: 1481298

Опубликовано: 23.05.1989

Авторы: Берестецкий, Добрыдень, Земляков, Петрик, Фоменко, Шагин

МПК: D04H 3/04

Метки: ленты, нетканой

...натяжныхустройств 24.Устройство работает следующимобразом.Перед началом работы нити со шпуль21 пропускаются через нитепроводники20, а составленные иэ них две поперечные кромочные нити 22 проводятсясквозь натяжные устройства 24 и закрепляются на оправке 3, Нити, сматываемые со шпуль 13, группируются спомощью нитепроводников 15 в "единую"продольную нить 12, которая пропускается через натяжное устройство 16и поступает эа счет определенноговзаимного расположения нитепроводников 11 вначале вовнутрь трубы 7,а затем выводится из нее черезотверстие для вывода и отводится нараскладчик 10, после чего прикрепля 55,ется к нитям 22.После этого включается приводоправки 3 (не показан), а затем элек 8 4тропривод 8 горизонтальной поворотной трубы 7,...

Номер патента: 1453364

Опубликовано: 23.01.1989

Авторы: Добрыдень, Трохин, Чернин

МПК: G05B 13/00

Метки: адаптивный, регулятор, цифроаналоговый

...через блоки 2 и 3 и элементы 6 и7 соответственно синхронно с импульсаии с второго выхода тактового генератора,задержанными на ;/3 относительно импульсов с первого выхода, Такии образом, в предыдущих рассуждениях достаточно вместопринять вепичину 1/(Е+Го)Пусть теперь Г к = О, но Г,Г, В этом случае при Г,С зиздывание импульсов на выходе Формирователя 11 будет нарастать (Фцг. 5), пропор - ционально будет расти цо време;и и выходное напряжение дел 1 л 1 улятрд 13, т,е. управляющий сцгцдл Г булет пропорционален ццтегрл у гцгцдл рас-. согл.сования - разц г"т ц Г-Г, .Э 145336Если Г ) Гр(фиг. 6), то аналогично сигнал на выходе демодулятора будеть убывать, поскольку теперь интегрируемый сигнал рассогласования отрицателен.5Так вырабатывается...

Номер патента: 1435464

Опубликовано: 07.11.1988

Авторы: Добрыдень, Качан, Петрик, Фоменко

МПК: B29B 15/12, B29C 35/06, B29C 53/84 ...

Метки: барабанный, накопитель

...на одном конце звеньев наружной ветви цепного транспортера 23 внутреннего барабана. С помощью муфты 35 отключают внешний барабан. При включении двигателя 34 за счет передач 30 и 31 осуществляют вращение внутреннего барабана который, вращаясь за счет планетарного редуктора и червячных редукторов 21, приводит в движение транспортеры 23, Наматываясь на каркас внутреннего барабана, лента вместе с тем непрерывно подается к торцовому диску 25, при достижении которого конец ленты вручную проводят через обводные ролики 29 и закрепляют на наружной ветви одного из цепных транспортеров 10 внешнего барабана. Для этого отключают двигатель 34, после чего освобождают ранее закрепленный на цепном транспортере 23 конец ленты. Затем за счет прерывистого...

Номер патента: 1432108

Опубликовано: 23.10.1988

Авторы: Добрыдень, Петрик, Фоменко, Шагин

МПК: D03D 35/00

Метки: ленты, тканой

...вала 17 на 180 с последующим выстоем в принятом положении до следующего проворота сектора 4. Для обеспечения вращения сектора 4 по всему периметру формирующей головки длина сектора 4 должна бьггь всегда больше расстояния мекду двумя ведущими шестернями 6 и соответственно больше величины радиальных прорезей 16 в корпусе 1, а количество ведущих шестерен 6 должно быть по крайней мере четыре, Готовая лента наматывается на оправку 22. Положение огра ничителей 23 может быть центральным относительно горизонтальной оси, со стационарным смещением относительно оси, при этом положение опорных шеек должно быть смещено по вертикали в противоположную от смещения ограничителей 23 сторону и быть равным расстоянию от оси шатунной шейки до...

Номер патента: 1429306

Опубликовано: 07.10.1988

Авторы: Добрыдень, Литвинец, Фильштинский, Элькин

МПК: G05B 1/01, H03K 5/24

Метки: аналоговый, компаратор, трехальтернативный

...соответствует исходному состоянию устройства, не может принадлежать решающим множествам (именно поэтому соответствующие состояния не показаны в табл.2)Ввиду этого нулевое состояние счетчика 3 можно рассматривать как код числа= 8. С учетом этого (т.е., при замене условия д=8 на д=О), распределитель 7 импульсов, работающий в соответствии с условиями (б) -(8), может иметь структуру, показанную на фиг;2, где 14 - 16 - элементы ИЛИ, 17 - 26 - элементы И.В общем случае задание решающих множеств однозначно определяет условия вида (6) - (О), проверку которых осуществляет распределитель 7 импульсов, синтеэнруемый согласно этим условиям одним из известных ме" тодов. При необходимости регулиро-:овать величины и, Г Г распределитель 7 импульсов...

Номер патента: 1424014

Опубликовано: 15.09.1988

Автор: Добрыдень

МПК: G06F 7/52

Метки: множительное, число-импульсное

...самым запоминается номер И = 1 сомножителя, который начал формироваться первым). Каждый из и импульсов вызывает также формирование импульса (сигнала Л) на пятом выходе первого логического узла 12, т.е. на суммирующем входе реверсивного счетчика 17, в котором и фиксируется число п 4 . Импульсы, формируемые при этом на выходе суммы полусумматора 1, не проходят на входы элементов И группы 4, поскольку элемент И 9 закрыт по первому входу нулевым сигналом с первого выхода блока 8, При появлении импульсов одновременно на обоих информационных входах устройства импульс с выхода переноса полусумматора 1 устанавливает Т = 1, в результате импульсы перестают поступать на суммирующий вход реверсивного счетчика 17, но появляются на выходе переноса...

Номер патента: 1423405

Опубликовано: 15.09.1988

Авторы: Добрыдень, Земляков, Петрик, Фоменко

МПК: B05C 3/12, B29B 15/12

Метки: ленточного, предварительно, пропитанного

...до наружной температуры гаэ. Вращение барабану 6 от редуктора 20 передается через пару звездочек 21 и 22 и цепь 23. Неподвижная шестерня 24 прикреплена к корпусу сушильной камеры 5. На вНутренних звеньях цепи 25 прикрепле- нЫ скобы 26, имеющие на боковых по" верхностях сквозные направляющие для установки накладок 27, которые в зависимости от типа материала, выпэлняют сменными. Смену накладок 27 осуществляют путем разъема одного иЭ звеньев транспортера 13 с последующим выводом прежних накладок 27 и вводом необходимого количествановых, После этого цепь транспортера 13 вновь соединяют. Изменениешага намотки при изменении шириныленты и соответственно накладок 27осуществляют заменой съемной шестерни 16 на другую с необходимым количеством...

Номер патента: 1416182

Опубликовано: 15.08.1988

Автор: Добрыдень

МПК: B02C 25/00

Метки: двухкомпонентной, помола, смеси

...одновременно понижаются (привозрастании сигнала Р ), так что отношение о расходов компонентов неизменяется (при условии сохранениясвойств компонентов и исправностирегуляторов).Пусть теперь подключен второй корректирующий блок 6, а первый блок 5отключен (т.е. Х, = Х = 0). На выхо-.де блока 7 деления формируется вели 14161825 10 15 20 25 30 35 40 45 50 55 чина фактического отношения о 4= Я,/Г, расходов компонентов. На основании величин оС и о 4 , поступающихна входы Е, и Е блока 6, этот блокформирует сигналы г 1 и г . В простейшем случае, когда системы регулирования величин О, и 1 линейны зависимости (2) могут иметь вид а,(о 4 - с; г = а (01 - Ы ),где а ад - масштабные коэффициенты,согласованные с характеристиками регуляторов3 и 4...

Номер патента: 1411947

Опубликовано: 23.07.1988

Авторы: Добрыдень, Пузько, Трохин

МПК: H03K 3/64, H03K 5/156

Метки: импульсов, формирователь

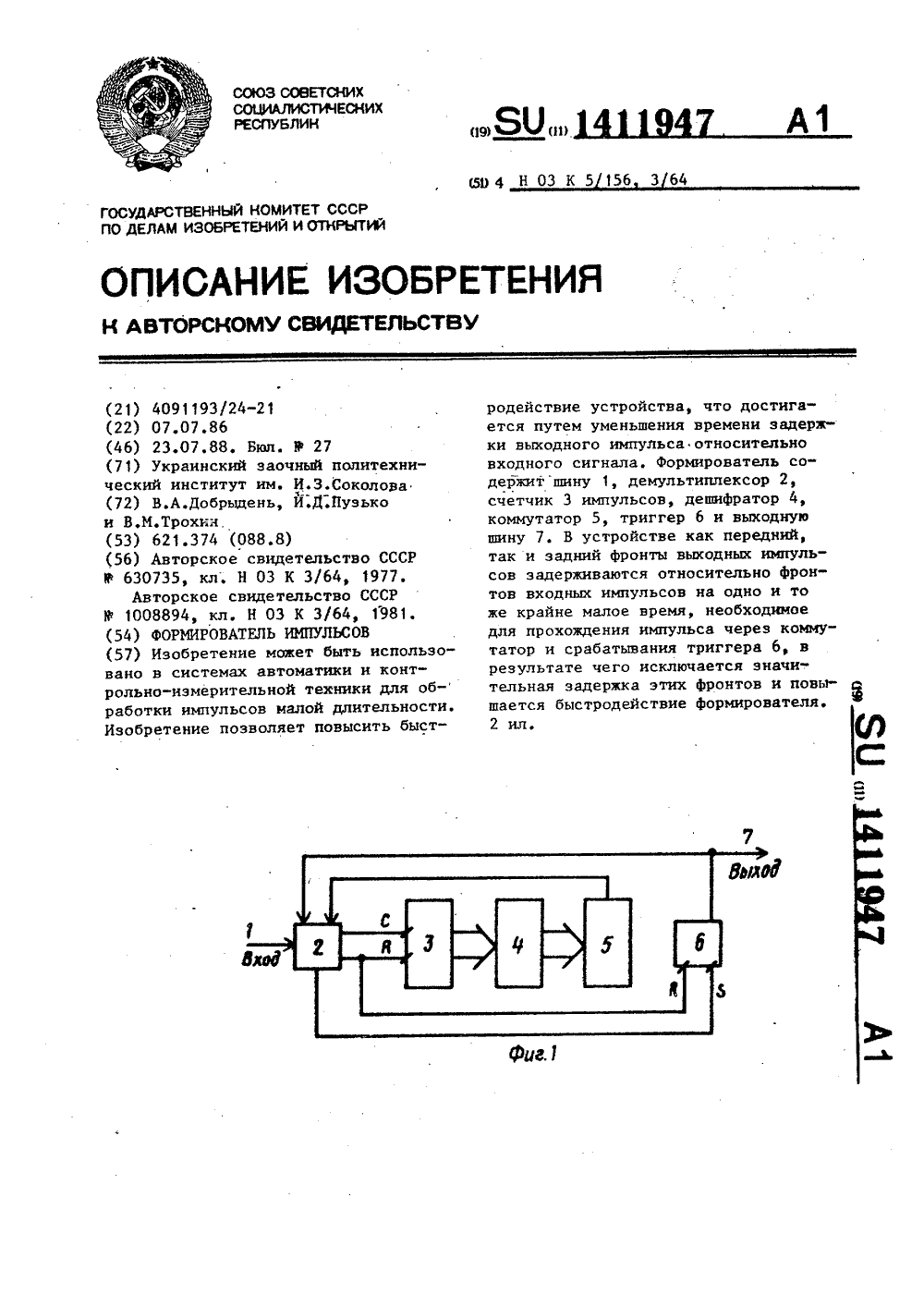

...которогосоединены с соответствующими входамидешифратора 4, выходы которого соединены с соответствующими входами коммутатора 5.Формирователь работает следукющмобразом.В исходном состоянии счетчик 3 им-пульсов и триггер 6 установлены вЭнуль при этом вход устройства под"включен через демультиплексор 2 к входу установки в единицу триггера 6,С помощью коммутатора 5 соединяютпервый управляющий вход демультиплексора 2 с тем выходом дешифратора, который определяет коэффициент К пересчета входных импульсов (длительностьвыходного импульса формирователя рав- фна длительности интервала временимежду моментами поступления первого иК-го импульсов, причем первым считывается любой импульс, поступающий навход формирователя, находящегося в 50исходном...

Номер патента: 1408418

Опубликовано: 07.07.1988

Автор: Добрыдень

МПК: G04F 10/04

Метки: временных, измеритель, интервалов, усредняющий, цифровой

...в единичное состояние триггер 2. При этом на втором выходе дешифратора 10 формируется уровень логической единицы, отпирающий элемент И 5, а на втором выходе - уровень логического нуля, запирающий элемент И 3. Очередной импульс с выхода генератора 9 через отпертый элемент И 5 запускает одновибратор 7, выходной импульс которого устанавливает триггеры 1 и 2 в исходное нулевое состояние и заносит очередную единицу в счетчик блока усреднения.Если элемент И 5 открывается во время наличия импульса на выходе генератора 9 и на выход элемента И 5 поступает только часть этого импульса, недостаточная для запуска одновибратора 7, одновибратор запускается следующим импульсом эталонного генератора 9.Пусть длительность 1-го усредняемого входного...

Номер патента: 1406759

Опубликовано: 30.06.1988

Автор: Добрыдень

МПК: H03K 7/08

Метки: дифференциальный, модулятор, цифровой, широтно-импульсный

...7 заполняютсчетчик 3Первый из них проходитчерез элемент 9, поскольку на другихего входах "1", и устанавливает триггер 2 в "1". Когда после М/2 импульсов будет достигнуто выполнениеравенства (1),появится еДиничныйсигнал на выходе цифрового компаратора 13, благодаря чему (с учетом того, что С = 1) очередной импульс с выхода Е генератора 7 пройдет через элемент 8 и возвратит триггер 12 в110 . После еще М / 2 вх одных импульсов счетчик 3 возвратится в " 0" , и описанный процесс будет периодически повторяться . Результатом работы ус тройс тва будет при этом периодический сигнал прямоугольной фо рмы ( н а выход е триггера 1 2 ) с пе риодом Т= М Г и длительностью импульса Т, = Т О / 2 , т, е . со с к в ажно с тью о, = 0 , 5 .Пусть...

Номер патента: 1403361

Опубликовано: 15.06.1988

Автор: Добрыдень

МПК: H03K 5/26

Метки: времяимпульсный, компаратор

...состоянии регистр 13, триггер 16, счетчики 19 и 20 установлены в нуль, коммутатор 18 обеспечивает срабатывание элемента И 8 при значении И , соответствующем эталон .э ному интервалу : И = С /Т . На вторых группах входов цифровых компараторов 14 и 15 установлены соответст+венно числа К и К . При этом элемент И 6 закрыт по второму входу, сигнал на прямом выходе элемента И 8 отсутствует, ввиду чего первый вход коммутатора 17 подключен к его пер- вому выходу.В момент появления сигнала на входной шине 2 устройства формируется ко,роткий импульс на первом выходе формирователя 1, поступающий на информационный вход первого блока 4 синхронизации, Ближайший во времени тактовый, импульс с второго выхода тактового генератора 3, передает этот...

Номер патента: 1401399

Опубликовано: 07.06.1988

Авторы: Бодянский, Добрыдень

МПК: G01R 25/08

Метки: адаптивный, фазометр, цифровой

...с момента выполнения условия (1) до выполнения условия 1=2, К=0,1,. (2)- г -з(в конце этапа в регистре 20 формируется число п);Третий этап в . с момента выполнения условия (2) до выполнения условия =К; Я,=5 =1; Я, =0; А=1,(В конце этапа число Хпередается из счетчика 17 в регистр 19).Третий режим - деление числа Ена п; Я, =Ь,=Я=А= (в конце этапа устройство возвращается в первый режим). 5 О 5 20 25 30 35 40 45 50 55 В исходном состоянии все триггеры, регистры и счетчики установлены в ноль, при этом ключи 1 О и 11 закрыты, тактовые импульсы, поступающие на первый вход элемента И 4, через него не проходят; компаратор 15 настроен на срабатывание при выбранном значении М".Пуск устройства, т.е. переход из первого режима в первый этап второго...

Номер патента: 1399737

Опубликовано: 30.05.1988

Автор: Добрыдень

МПК: G06F 7/62

Метки: времяимпульсный, умножитель

...В этот момент снимается единичный сигнал с выхода Е устройства, присутствующий на нем с момента поступления импульса начала сомножителя Т до момента, когда в ш-й раз счетч к 9 заполнится тактовыми импульсами до значения и. Поскольку ш = ГТ а и = РТ р (в рассматриваемом случае Т= Т, 1= Т), длительность Т выходного прямоугольного импульса на выходе Е устройства определяется формулой Т = ГТ 1 Т.В случаях, показанных на фиг.2 б, в, устройство работает аналогично (см.табл.2 и 3). Если входной интервал Т начинает формироватьсяраньше, чем Т, (т.е. Т = Т , Т - Т, как, например, на фиг.2 г, где в остальном ситуация аналогична ситуации на фиг.2 а), устройство работает так же, только триггер 14, фиксирующий информацию о том, какой из входных...

Номер патента: 1385128

Опубликовано: 30.03.1988

Авторы: Добрыдень, Коломиец, Федоров

МПК: G06F 7/62

Метки: сигналов, суммирования, частотно-импульсных

...4 и накап ливающегося сумматора 6, заканчивается режим в момент прихода импульса окончания Т 2, к этому моменту в счетчике 4 будет сформирован дополнительный код суммы - (М 1+ М 2)= - М 4, кроме того, поскольку каждый из М 2 тактовых импульсов вызывает прибавление к содержимому накапливающего сумматора 6 числа М 1, из счетчика 3, то в сумматоре 6 будет сформировано произведение М 1 М 2.45Режим Д - деление произведения Т 1 Т 2 на сумму Т 1+ Т 2. В этом режиме единичный сигнал снимается с разрешающего входа счетчика 4, сохраняется на входе накапливающегося сумматора 6 и устанавливается на входе счетчика 5, а также на управляю щем входе мультиплексора 9, так что к информационному входу накапливающего сумматора 6 будет подключен теперь...

Номер патента: 1381337

Опубликовано: 15.03.1988

Автор: Добрыдень

МПК: G06F 17/18, G06F 7/06

Метки: порядковых, статистик

...4, а остальные блоки - в режиме 1, в результате получим;ЙЙ 2 - хз(ЙЗ" (Йл=М, К 2=1.Вслучае В в режиме 2 работает третийблок 4, первый и второй блоки анализа чисел - в режиме 4, а остальные - в режиме 1, 5 р получим:Й(ЙгЙз=хЗЙ 4(":(Йл=Ме Кэ=1В любом случае в режиме 2 (прием хДработает 1-й БАЧ, (при 1(п, 1=т), все блоки анализа чисел слева от него - в режиме 4 55 (бездействие), все блоки анализа чисел справа от него - в режиме 1 (прием слева), что и требуется согласно алгоритму для упорядочения чисел выборки.П ри 1 а. устройство работает аналогичногзвестному, поскольку режим 3 не исполь.уется (прием справа).После Обработки числа х, Во-первых, цс.Сээет единичный сигнал с Выхода элементаЙ 5, поскольку теперь регистры 12 Всех блоков...

Номер патента: 1354408

Опубликовано: 23.11.1987

Авторы: Добрыдень, Земляков, Петрик, Пузько, Шагин

МПК: H03K 17/00

Метки: коммутатор

...в исходном состоянии входнаячастотапринадлежит -й частотной зоне, (=1,2п), т.е. 1где с= -=1/1(.и пусть в реверсивном счетчике 10содержится число . В этом случаевоэбждена х-я выходная шина дешиАратора 13, и блок 14 ключей подклю 1354408чает в схемыодновибраторов 2 и 3элементы блока 15 задания программы,обеспечивающие равенства Т, =,;,Т =-;. Если Г сГ сГ., то , с 1 с,1т.е, Т,сТсТПрямоугольный импульс длительностью Т с первого выхода 17.формирователя 1 запускает своим переднимфронтом одновибраторы 2 и 3. Поскаль- Оку ТТ = ;, запрещающий сигнал суправляющего входа ключа 5 будетснят только после исчезновения единичного сигнала на его информационном входе, т,е, на выходе ключа 5импульс не возникает. На выходе клк; -ча 4 будет...

Номер патента: 1350203

Опубликовано: 07.11.1987

Авторы: Добрыдень, Земляков, Петрик, Фоменко, Черетянко, Шагин

МПК: D04H 13/00

Метки: ленты, нетканой

...2несколько шире, чем прорезь в корпусе 1, Поскольку ведомая шестерня 3также имеет прорезь, ведущих шестерен 4, входящих с ней в зацепление,должно быть це менее двух. Готоваялента наматывается ца оправку 16смонтированную на станинеУстройство работает слецующим образом.50203 35 0 45 5055 с 10 15 20 25 2Поперечные нити 5 проходят через отверстия цитепровоцциков 12 и разделяются ца две группы, одна иэ которых подается в отверстие кольца 2, а другая обходит кольцо 2 и корпус 1, Обе группы наматываются уже в готовой ленте с соответствующим натяжением на оправку 16.В то же время с помощью привода 6, зубчатых передач 5 и шестерен 3 и 4 кольцо 2 со дпулей 7 вращается вокруг группы нитей 15, проходящих через отверстие кольца 2, Когда в...

Номер патента: 1339485

Опубликовано: 23.09.1987

Авторы: Добрыдень, Милов, Чекалин

МПК: G04F 5/02

Метки: задатчик, ритма

...режим работы - ускорение илизамедление ритма (ускорение - выходгенератора 19 подключается черезэлемент ИЛИ 15 к единичному входуКЯ-триггера .13, замедление - черезэлемент ИЛИ 14 к его нулевому входу).Нажатием кнопки генератора 19одиночных импульсов осуществляетсяустановка в исходное состояние дели-.телей 2 и 3 частоты, занесение числа К(т.е. величины Т) в реверсивный счетчик 6 и установка триггера 13 в состояние, соответствующеетребующемуся начальному режиму (Я- 0 - замедление, Я = 1 - ускорение)а также установка в исходное состояние формирователя 5 пачек импульсов (триггеры 29 и 30 и делитель 32частоты устанавливаются вО ). Режим "Замедление" не может быть задан при Т= Т, режим ускорение", - при Тд = Т. Пусть Т+ Т( ( Т , 1 = 1, задан...
