G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 600560

Опубликовано: 30.03.1978

Автор: Минцкер

МПК: G06F 11/00

Метки: диагностики

...которая заппсывается и хранится в первом регистре 2, управляет коммутатором 6, Коммутатор 6 подключает контрольные точки объекта 15 контроля к олоку 7 измерений. В блоке 7 измерений при помо. щч блока 3 управлеш 1 я устанавливаются необходимые режимы измерения и дочускп на контролируемый параметр, С выхода блока 7 измерений результат контроля парачетра аппаратуры в форме сигналов ГОДЕН - НЕ ГОДЕН поступаст соответственно на первый вход второго элемента И 9, на первый вход третьего элемента И 10 и блок 1 ввода (программы).Во второй и третий регистры 4 и 5 записываются коды контрольных точек, к контролю которых должно перейти устройство з 5 1 О 15 20 25 30 35 40 45 50 55 зависимости от результата контроля параметра в данной контрольной...

Номер патента: 600561

Опубликовано: 30.03.1978

Авторы: Ильин, Подколзин, Титов

МПК: G06F 15/16

Метки: вычислительное, многоканальное, цифровое

...сумматор 13 формирует окончательный результат вычисления алгоритма для 1-го канала управления путем образования суммы одновременно поступающих на него с решающих блоков составляющих алгоритма,Программный блок 14 осуществляет в предложенном устройстве все управление синхронизацию) и выполняет следующие функции; передачу командной информации с объекта управления через входной коммутатор 1; выдачу результатов вычисления (исполнительной информации) на объект через выходной коммутатор; запись информации в устройство оперативной памяти и считывание ее в арифметическое устройство; настройку решаюших блоков на выполнение требуемых по. алгоритму для выбранного канала управления математических операций; управление собственно процессом...

Номер патента: 600563

Опубликовано: 30.03.1978

Авторы: Боюн, Козлов

МПК: G06F 17/10, G06F 7/544

Метки: вычисления, логарифмической, тригонометрических, функций, экспоненциальной

...7 задержки с управляющим входом группы элементов И 6, шформационные входы которой подключены и выходам слкатора 2, а выход - и первому входу сумматора 3. Въход элегента 7 задержки связан с входом двоичного счетчика 1, выход которого 0 соединен через группу элементов И 5 с вторым входом сумматора 2, первьш вход которого подключен к входу 8 устройства, к входу счетчика 4, выход которого соединен с четвертым входом сумматора 3, а также к 25 второму и третьем входам сухматора 3.Предлагаемое устройство работает следующим образом.На вход 8 устройства поступает последовательность импульсов, код суммы которы.; накапливается в гг-разряднох двоичном счетПодписноССР Тираж 841итета Совета Министретений и открытий35, Раушская наб., д,Изд. М 338...

Номер патента: 600564

Опубликовано: 30.03.1978

Автор: Зеленков

МПК: G06F 17/15

Метки: коррелятор, многоканальный

...ко входу дискриминатора 6 знака инвертированный выход парафазного усилителя 5. В зависимости от знака сигнала, поступающего на дискриминатор 6, последний подключает выходы элементов И 7 каждого канала либо к суммируюшим, либо к вычитающим входам рсверспвных счетчиков 8. Блок 4 запоминания уровня сигнала в исходном состоянии, воздействуя на управляющий вход переключающего блока 9, подключает ко входу преобразователя 10 напряжение - времеппои интервал постоянное напряжение с. При этом предполагается, что сигнал Х квантуется на четыре уровня с учетом знака (на два уровня без учета знака), а сигнал У по уровню не кваптуется, т. е. работа коррелятора основана на алгоритме Стилтьеса. Усиленный в блоке 11 сигнал У поступает на...

Номер патента: 600565

Опубликовано: 30.03.1978

Авторы: Безуглов, Пекарский

МПК: G06F 17/18, G06G 7/52

Метки: дискриминатор, цифровой

...что в зависимости от установленных уровней анализа соотношение максимальных частот импульсов на входе счетчика предложенного устройства и прототипа определяется выражением=2 - :и,1 тах прелл, Птах прототипт. е. предложенное устройство имеет значительно большее быстродействие по сравнению с прототипом.На чертеже представлена структурная схема предлагаемого дискриминатора, 50 55 б 0 65 Этот же импульс через линию 10 задержки приводит устройство в исходное положение, осуществляя сброс всех триггеров устройства. Если число сосчитанных импульсов У становится равным верхнему уровню дискриминации У то происходит срабатывание элемента И б верхнего уровня, который опрокидывает триггер 9 управления. В свою очередь, триггер 9 по единичному...

Номер патента: 600566

Опубликовано: 30.03.1978

Автор: Гайденко

МПК: G06F 11/07, G06F 17/00

Метки: объектов, радиоэлектронных, электротехнических

...12, дешифратор 13 отказов, счетчик 14 отказов, блок 15 расчета распределений, блок 16 памяти констант, блок 17 сравнения распределений, блок 18 формирования программ, блок 19 памяти программ, блок 20 управления, блок 21 выдачи команд.Блок 8 преобразует значение Х выходного параметра (сигнала) контролируемого объекта 1 влкод его значения:,хпо команде с блока 21,Накопитель 9 эапоминаех коды эначенийхД всех контролируемых параметров, хранит их и йо команде с блока 20 выдает в дешифратор отказов или в блок 10.Дешифратор 13 отказов позволяет формиро. вать модель определения места отказа в объекте в соответствии с вводимыми в него данными о разбиении множества Я элементов этого объекта (его блоков, приборов, устройств, узлов,...

Номер патента: 600721

Опубликовано: 30.03.1978

Авторы: Билинский, Микельсон, Скагерис, Швецкий

МПК: G06F 17/18, G06G 7/52

Метки: действующего, значения, измеритель, корредометрический, сигнала, цифровой

...значения сигнала,Коррелометрический цифровой измеритель действующего значения сигнала содержит входной усилитель 1, выход которого соединен с первыми входами компараторов 2 и 3, источник 4 постоянного напряжения, подключенный ко входу аналогового сумматора 5, выход которого соединен с другим входом компаратора 2, генератор 6 тактовых импульсов, первый выход которого соединен со входами тактовых импульсов компараторов 2 и 3, а другой выход - со входом переключения генераторапсевдослучайных чисел, выходы прямого кода которого соединены со входами цифро-аналогового преобразователя 8 и с одними входами группы вентилей 9, а выходы дополнительного кода - с одними входами другой группы вентилей 10, другие входы которой через логический инвертор...

Номер патента: 601686

Опубликовано: 05.04.1978

Авторы: Куванов, Кузьмин, Миролюбский, Редченко

МПК: G06F 1/04

Метки: импульсных, сигналов, синхронизации

...структурная электпическая схема соединения каналов устройства для сттнхпонизапчтт электрическим сигналов; на Фиг. 2 - фчнквиональная электрическая схема канала устр ойсттва. Устпойство состоит из трех АБВ каналов 1, каждый чз котопых содержит пепвый тпчггер 2, втопой тпттггеп 3, тпетий ттпиггер 4, четвертый тпцггсп 5 и пятый тпиггеп б, а также элемент И 7 ц мажоритарньтй элемент 8; к соответсттвлотттттм входам названньтх элементов подключены шины генератора тактовых цм(пулт сев: пе"ввя шина 9, вторая 10, тпетья 11 и четвептая 12; выход 13 мажопитапного элемента 8 яв тяется выходной шттной стпойства, а е ттттчччьтй вход 14 перьвого триггера 2 - ,вхсгтттой шиной. Усг писково паботает следующим обпазом.Пптт постт 7 т. ";тчц сигнала на...

Номер патента: 601689

Опубликовано: 05.04.1978

Авторы: Акушский, Бурцев, Жаутыков, Пак

МПК: G06F 7/38

Метки: арифметическое

...признаков Я А и. Йопева, пятые входы блока умножения и блока рандови 3 вычисляются блоками 3 иделения подключены к шине управления, вы,жа регистра результата является вторым,выццфф устройства второй выход блока 4 О й е ия и являюформироьщия знака результата и признака кодом операции, выполняемой в арифпереполнеиия аодключен к входУ регистра т еском устройстве, работает один из блопРизнака неРеиолненИЯ, выкод котоРогоков 6 7 8 10. РезУльтатвыполненнойляется цзетыцм выходом устройства. Шинаи запоминается на регистре 13. Вуправления хкщключена к соответст ующи 45 блоков 6-8 Операция, выполи емаявходам блока умножения, блока деления,блока сдвига, блока накопителя и блоканим операндом В с поэиционныВ м признакоМформирования знака...

Номер патента: 601690

Опубликовано: 05.04.1978

Авторы: Витер, Галамай, Дудыкевич

МПК: G06F 7/38

Метки: воспроизведения, зависимости, квадратической, частотно-импульсное

...того иэ элементов И группы 4, оторый подключен к находящемуся в нулевом состоянии триггеру счетчика 2 и переходящему из нулевого в единичное состояние триггеру счетчика 1, т.е. управленйе. элементами И группы 4 осуществляется дополнительным кодом числа, поступившего в счетчик 2. Значение частоты 1на выходе группы 4 определяется частотойимпульсов, поступающих на вход счетчйка 1, и дополнительным кодом числа .Й (1), поступившего в счетчик 2, причемэ. щ 2пЧастота 1импульсов, поступающих с выхода элемента ИЛИ 6 на вход счетчика 1, определяется выражениемфх)ОБлок 9 на время Ч" , равное периоду измеряемой частоты 1 Х , открывает ключ 8, через который импульсы генератора 7, с частотой 1 о поступают на вход счетчика 2, При поступлении на вход...

Номер патента: 601692

Опубликовано: 05.04.1978

Авторы: Гут, Дунец, Колодчак, Овсяк

МПК: G06F 9/00

Метки: вычислительной, группой, накопителей, цифровой

...в регистр операндов 1 б, а кода операзий - в регистр кода 13, обращение за числовой информацией производится в соответ:твующий накопитель б по регистру операи.3. Вчов 1 б через буферный запоминающий бл клок. В тех случаях, когда операяд, считываемыйиз накопительного биоха б, необходимо использовать несколько раз в цепочке комаяд,то он заносится в буферный запоминающийблок 3, Первое считывание опер.аида произзодится из накопителя б, а последующие -пз буферного запоминающего блока 3 по сигналу сравнения адреса считывания с адресом, хранимь 1 м в буферном,запоминающемблоке 3. Если очередная команда предполагает запись результата предыдущей операциив накопитель б, то результат переписываетсяпо управляющему сигналу с узла формирова ния...

Номер патента: 601693

Опубликовано: 05.04.1978

Авторы: Баклан, Бухштаб, Васильев, Николаева, Шапиро

МПК: G06F 9/06

Метки: вычислительной, клавишной, электронной

...информации на выходе регистра программы 1 в момент, определяемый синхроимпульсом метки шага, блок адресации 4 вырабатывает сигнал, по ,которому осуществляется сдвиг регистра команд 2 и происходит передача комаяды из регистра ,команд 2 в регистр программы 1. При этом блок адресации осуществляет продвижение метки шага в следующий шаг программы. По окончании записи кода в регистр программы 1 блок адресации 4 устанавливает в единичное состояние тритгер признака б. По единичному состоянию триггера признака б операционное устройство выдает сигнаал, по которому осуществляется сдвиг регистра команд 2 и код из регистра команд 2 выдается в опе 6016935 10 5 20 25 Зо 35 40 45 При нажатии клавиши Сброс ее код из блока клавиатуры поступает на...

Номер патента: 601694

Опубликовано: 05.04.1978

Автор: Дормидонтов

МПК: G06F 9/50

Метки: многоканальное, приоритета

...элемент НЕ канала соединенс третьиЖ входом первого элемента И канала и с нулевым входом триггера канала,другие сигнальные входы второго элементаИ канала соединены с выходами первых элементов И предыдущих, каналов, а выходыоритетом определяется задержкой в одном елементе И (И 2), т е заА.завр в а время задержки сигнала в также прямой трансляции до входа тех же элементов И 4 определяется элементом И 2 и элементом Н Е 3, т, е 1= 1 + С 2 6 СледоваЭ тельно при одновременном поступлении нескольких Заявок, запреты от каналов со старшим приоритетом поступят на входы соответствующих элементов И 4 на а=зщд,смгнЬ +- ь+., раньше чем сами сит- палы, что исключает прохождение на выход усч ройства сигналов с младшим приоритетом. При этоМ на один канал...

Номер патента: 601695

Опубликовано: 05.04.1978

Авторы: Гаришин, Потапова

МПК: G06F 11/18

Метки: сбоев, фиксации

...элсъентоз НЕ 4, Вторая группа выходов счетчика 6 соединена со входами регистра 7. ,Выхсды элемеитэз И 4 через второй элемент ИЛИ 8 соединены со входами реле времени 8 и упразчяющлм входом регистра 7. Выход реле времени 8 соедлнел со вторым входом элемента НЕ 9, выход которого через генератор импу,чьсоз 10 соединен со счетным входом счетчика 6.Устройство р а оотает следующим образом, 25 В исхттном состоянии, когда отсутствуют сигналы неисправности, генератор импульсов 10 не работает, так как на него подается по тенциал с выхода элемента НЕ 9,При поступлении на входы 12 устройства З 0 сигналоз нсисправностей с датчиков на выходах рогистэа памяти 1 устанавливаются состояния, имеющие уровень логической 1. Сигнал с выхода первото элемента ИЛИ...

Номер патента: 601696

Опубликовано: 05.04.1978

Авторы: Мордовская, Рыжов

МПК: G06F 15/00

Метки: информации, предварительной

...замеров в блоке 4 имеется массив информяц 5 пи предыдущего замера, так что в блсхс 3 всегда содержится два идентичных по структ 5 рс массива информации, содержащих информацию о состоянии контролируемой тсхноло;,ической системы в виде нормированных показателей по каждому каналу измерения и коэффициентов - критериев качества технологического процесса. Информа ция из массива текущего замера подается в блоки б и 7. В первом из них хранятся устатки предельных значений по каждому коэффяциенту и нормы допустимых изменений коэффициентов во времени. Блок 7 выполняет сопряжение данного устройства с устройствами, на которых выполняется дальней шая переряоотка информации, папример, уст,ройстза отооражепия, ЭВМ, печатающие и т, п. На блок 7...

Номер патента: 601698

Опубликовано: 05.04.1978

Авторы: Волков, Мотов, Семенычев, Токарев

МПК: G06F 17/18, G06G 7/52

Метки: запаздывания, сигнала, случайного

...этого соотношения можно получитьвыражение для коэффициента преобразованиялинейного преобразователя:3(8) в установившемся режиме;ООпу,квсм. -- О)т ур аеЕсли принять сигнал У Ы) равным 10уИ)сх(1+т )где: Гу - время задержки;С - постоянный коэффициент, то нз выражения (3) получим: 15(ф, ) ф - .+ вТаким образом, коэффициент преобразования линейного преобразователя 3 (8) в установившемся режиме определяет измеря20 емое время запаздывания случайного сигнала.Повышение аппаратурной точности виоедложеияом устройстве достигается за счет тогочто в нем вместо блока регулируемого запаздывания применена группа более простых блоков, состоящая из двух линейнык преобразователей и четырех фильтров нижних частот, которые могут быть реали.% зованы " с...

Номер патента: 601808

Опубликовано: 05.04.1978

Авторы: Глазин, Горбенко, Долгов, Спиридович, Хакало

МПК: G06F 17/18, G06G 7/52

Метки: псевдослучайных«, сигналов

...в суммирующей матрице 5 складываются сигналы с отводов линии задержки 7, в результате чего на одной нз шин матрицы о, соответствующей номеру сдвижки, появляется свернутый импульс.Выходы суммирующей матрицы 5 подключены к блоку 4 пороговых элементов, ко входу которого также, подключен генератор 1, обеспечивающий стробирование максималь. ного отклика только в моменты полного вхождения циклической сдвижки М-последовательности в многоотводной линии задержки 7, Результат обработки составного сигнала запоминается и расставляется во времени в активной линии задержки 3, анализ и опознавание выполняются блоком 2 опознавания составной последовательности, причем генератор 1 обеспечивает стробирование при считывании с блока 2 максимального...

Номер патента: 602937

Опубликовано: 15.04.1978

Авторы: Денисенко, Каляев, Макаревич

МПК: G06F 7/00

Метки: коммутатора, ячейка

...первый вход которого соединен с шиной 14 синхронизации, второй и третий входы - соответственно с ну. левыми выходами триггеров 1 и 2 настройки, четвертый и пятый входы - соответственно с входными шинами 5 и 10 построения связи, а выход - с единичным входом триггера 3 настройки, элемент И 16, входы которого подключены к выходам элементов ИЛИ 7, 12 и 13, а выход - к первому входу элемеНта ИЛИ - НЕ 17, элемент И 18, входы которого соединены с выходами элементов ИЛИ 7, 8 и 12, а выход - с первым входом элемента ИЛИ - НЕ 19, второй вход элемента ИЛИ 7 подключен к нулевому выходу триггера 2 настройки, вторые входы элементов ИЛИ 8 и 13 - к нулевому выходу триггера 3 настройки, второй вход элемента ИЛИ 12 - к нулевому выходу триггера 1...

Номер патента: 602938

Опубликовано: 15.04.1978

Автор: Лапшин

МПК: G06F 7/00

Метки: блок, коммутирующей, среды

...входные и выходные шины 2 и 4 блоков первого и последнего каскадов с соответствующими им выходными и входными шинами 5 и 3 являются соответственно входными и выходными вершинами коммутирующей среды. Шины 8 и 9 являются общими для всехблоков среды.Исходное состояние каждому блоку и всей среде в целом задаются путем присвоения всем вершинам и обшей шине 9 логического О. При этом триггер 15 каждого блока устанавливается в вынужденное состояние, а на всех входных и выходных шинах 2, 3, 4 и 5 присутствуют логические О. Затем, подается по шине 9 логическая 1, которая записывает эти 5 о 15 20 25 30 35 40 45 50 55 60 логические О в Р-триггеры 18 узла 7. Навыходах Р-триггеров 18, в результате, будутприсутствовать логические 1.Установление...

Номер патента: 602939

Опубликовано: 15.04.1978

Авторы: Горин, Шанин

МПК: G06F 7/00, G11C 19/00

Метки: информации, сдвига

...3 либо сдвигает результат, полученный на выходе второго яруса, на четыре разряда, при о = 1, либо не сдвигает, при а,=О ит,д.Таким образом, каждый 1-ый ярус, состоящий из коммутаторов 4, предназначен для сдвига информационного слова, подключенного ко входу данного 1-го яруса на 2 разрядов, при установке соответствующего 1-го разряда счетчика 3 в единичное состояние или на 0 разрядов, в случае нулевого состояния соответствующего 1-го разряда счетчика 3.На выходе 8 блока 2 коммутаторов формируется код, сдвинутый относительно кода регистра 1 на число разрядов, равное коду управления счетчика 3.Принцип работы устройства сдвига поясняется на примере. Предположим, что в счетчике 3 под воздействием тактовых импульсов, поступающих по...

Номер патента: 602940

Опубликовано: 15.04.1978

Авторы: Жабин, Корнейчук, Сидоренко, Тарасенко

МПК: G06F 7/04

Метки: сравнения, чисел

...прием кода с блока вычитания 1, анализ разрядов этого блока и сдвиг содержимого блока возможны, так как блок вычитания 1 является сдвигаюшцм, а следовательно, каждый разряд блока вычитания 1 должен быть построен ца паре триггеров или ца триггерах с внутренней задержкой) .Предположим, что в результате суммирования сигнал ца выходе сумматора 6 це появился. В этом случае триггер 8 не изменяет своего исходного состояния. Тогда во втором такте цикла вычислений с шины 1 б поступает сигнал ца вход узла управления 5, со второго выхода которого поступает сигнал на цепь приема кода блока вычитания 1. В результате этого к содержимому блока вычитания 1 прибавляется код разряда а; первого операнда ц вычитается код разряда о, второго операнда. В...

Номер патента: 602941

Опубликовано: 15.04.1978

Авторы: Жабин, Корнейчук, Макаров, Тарасенко

МПК: G06F 7/38

Метки: возведения, двоичных, квадрат, чисел

...- 1 у = О,если - 1 М; (1.1, если М; )З.К; = И; - 2 у;, где х; - очередной разряд операнда (х, с .1,О, 1,), 45 Х; - содержимое сумматора 2 (в нем записано известное к этому времени значение операнда, (Х) .- .у, - очередной разряд вычисляемой функции (у;Е(1,0)1,К,., - содержимое сумматора 4 к каналу 1-го цикла вычислений,И; - содержимое сумматора 4 в 1-ом цикле вычислений, 1 = 1,2 и + 3. В исходном состоянии в старшем разряде 55 сдвигаюшего регистра 1 записана единица, в остальных разрядах - нули. В сумматорах 2, 3 записаны нули. Вычисление функции осуществляется в(и + 3) циклах, каждый из которых состоит из трех тактов. В первом такте (каждого 1-гоцикла) на информационные входы 12, 13 поступает значение очередного разряда операнда...

Номер патента: 602944

Опубликовано: 15.04.1978

Авторы: Громов, Жуков

МПК: G06F 7/52

Метки: деления

...разрядов множителя. Каждая пара разрядов множителя вместе с соседним старшим разрядом расшифровывается денифратором 4 и поступает соответственно на элементы И 5 - 10, которые обеспечивают подачу преобразованного множимого в сумматоры 12 первого яруса. Сумма этих Шести частных произведений, получаемая на пирамидальном умножителе, равна произведению множимого на 12 разрядов множителя. После переписи результата суммирования в сумматорах 12 первого яруса соответственно в регистры 13 первого яруса на регистр 1 заносится делимое . и производится умножение делимого на постоянный коэффициент. В результате чего получается числитель 45 К= К - с. При этом далее производится:а) усечение делителя Р., получаемого на выходе сумматора 16 третьего...

Номер патента: 602945

Опубликовано: 15.04.1978

Авторы: Андреев, Герасимов, Лопухов, Родионов, Федоров

МПК: G06F 7/52

Метки: множительноделительное, частотно-импульсное

...первый вход устройства поступают импульсы частоты Г 1, на второй - импульсы частоты Гг, на третий вход - импульсы частоГз.Каждый входной импульс частоты Г устанавливает первый триггер 1 в единичное состояние, при котором с его единичного выхода на вход первого элемента И - НЕ 2 поступает разрешающий потенциал. Поэтому первый после прихода разрешающего потенциала с первого триггера 1 импульс частоты Г. проходит через второй элемент И - НЕ 2 и устанавливает второй триггер 3 в единичное состояние. При этом на третий элемент И - НЕ 6 поступает разрешающий потенциал и открывает его, импульсы частоты Г; начинают проходить на выход устройства. Задним фронтом первого имидж.ьса частоты Г первый триггер 1 через четвертый элемент И - НЕ 4...

Номер патента: 602946

Опубликовано: 15.04.1978

Автор: Плясов

МПК: G06F 9/00

Метки: вычислительной, каналов, переключения, системы

...входов блока 6 разрешения анализа. 4Выходы первых и вторых элементов И 20 - 25 блокировки соединены через первый элемент ИЛИ 26 с первым входом элемента И 29 установки, второй вход которого соединен через второй элемент ИЛИ 27 с первой группой входов блока 6 разрешения анализа. Выход элемента И 29 установки соединен с входом триггера 28 разрешения анализа, выход которого подключен к выходу блока 6 разрешения анализа.Устройство работает следующим образом, Мажоритарный блок 5 сравнения попарно сравнивает сигналы, поступающие с информационных выходов каналов 2, 3, 4, и при несравнении вырабатывает сигналы, поступающие с его выходов на первую группу входов блока 6 разрешения анализа и на входы блока 7 анализа. При нали ши сигнала...

Номер патента: 602949

Опубликовано: 15.04.1978

Авторы: Зверев, Кокорин, Костин, Шевкопляс

МПК: G06F 15/00

Метки: процессор

...каналовсвязи, в которые требуется передать выбран 20ные из ОЗУ байты.Далее процедура повторяется для новыхдвух байтов информации и так до тех пор, пока не будет сформирована полная группа (16разрядов) одноименных битов для передачи ихв данную группу каналов связи. После выдачисформированной группы битов в каналы процедура повторяется для последующих битов техже передаваемых знаков, пока знаки не будутвыданы полностью. Таким образом, осушествляется групповое преобразование кода знаков.Недостатком такого процессора является ЭОневысокая производительность, связанная с необходимостью выполнения большого количества логических операций и обращений в ОЗУ.Целью изобретения является повышениепроизводительности процессора при работе...

Номер патента: 602950

Опубликовано: 15.04.1978

Авторы: Голец, Захаров, Липовецкий, Польский, Проценко, Таякин, Хоменко

МПК: G06F 15/16

Метки: вычислительная, действия, последовательного

...осуществляются программным путем, По программе режима ожидания вычислительная машина. системы производит обращение к шине связи, т. е, прием информации срегистров сдвига в вычислительные машины сцелью выявления в информации, поступающейна вход данной вычислительной машины, идентификатора вычислительной машины. Еслиидентификатор вычислительной машины, указанный в поступившей информации, совпадает,то производится прием последующей информации с выхода регистра сдвига 7, 8 или 9 воперативную память вычислительной машины,выдача сигнала о приеме информации, анализинформации, и по результату анализа - вычисление по программе, указанной в принятойинформации, Если данная вычислительная мав шина не обнаружила свой идентификатор, тоосуществляется...

Номер патента: 602951

Опубликовано: 15.04.1978

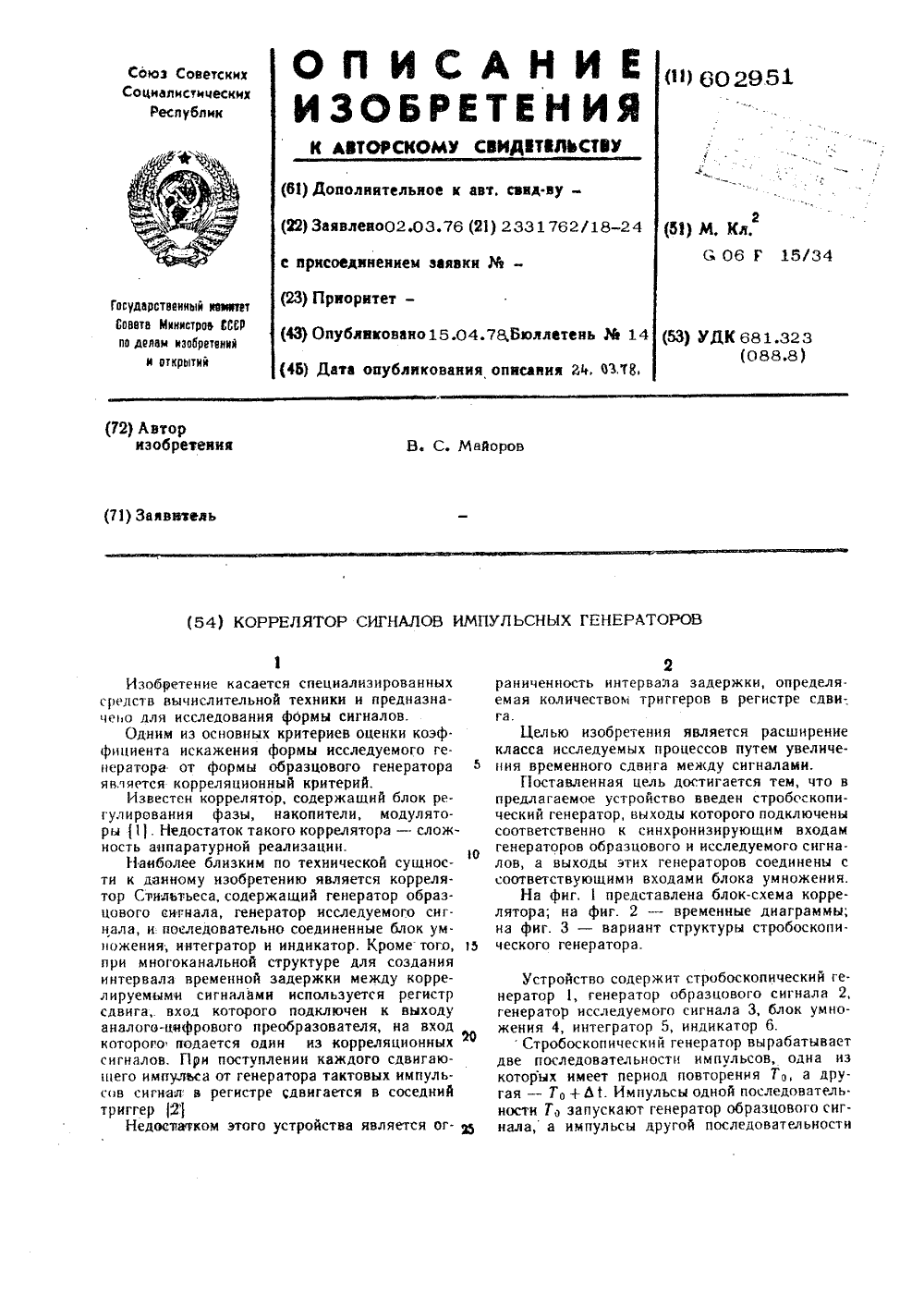

Автор: Майоров

МПК: G06F 17/15, G06G 7/19

Метки: генераторов, импульсных, коррелятор, сигналов

...То, а другой - То+61. Следовательно, при каждом повторении сигналов сдвиг между ними будет увеличиваться на время интервала сдвига - Л 1. Интервал сдвига формируется в стробоскопи ческом генераторе 1 с высокой точностью и может регулироваться по длительности в значительном диапазоне.Максимальная продолжительность интервала сдвига ограничена периодом повторения То и может регулироваться стробоскопическим 15 генератором 1. Значение корреляционной функции для каждого повторения сигналов пропорционально площади перекрывающихся во времени областей коррелируемых импульсов.На фиг. 3 представлен один из вариантов схем реализации стробоскопического генератора. Задающий высокочастотный генератор 7 подключен к первому делителю частоты 8...

Номер патента: 602952

Опубликовано: 15.04.1978

Авторы: Прянишников, Тихонов, Утин

МПК: G06F 17/15

Метки: адаптивный, коррелометр

...функции поступают в экстраполятор 6, в котором по заданной функции восстановления осуществляется восстановление корреляционной функции. Например, для функции восстановления, заданной интерполяционным многочленом нулевой степени (ступенчатая интерполирующая функция), восстановленная функция представляется отрезками прямой, проходящими через значения ординат оценки корреляционной функции параллельно оси ее аргумента. В этом случае экстраполятор может быть выполнен, например, в виде регистра памяти на одно слово, время хранения которого определяется частотой выборки из накопителя 4. В блоке определения погрешности 7 определяется погрешность восстановления - как максимальное отклонение восстановленной функции от йзмеренной. В блоке...

Номер патента: 602953

Опубликовано: 15.04.1978

Авторы: Корчагин, Мартыненко, Садомов, Хохлов

МПК: G06F 17/18, G06F 7/58

Метки: время-вероятность

...увеличением номера цикла растет число п, накапливаемое в счетчике 5, увеличивается вероятностьР, генерируемая преобразователем 2 и соответственно уменьшается время переполнения счетчика 4. Начало каждого цикла определяетсясигналом начало интервала, выдаваемым блоком 3. При этом элемент Иоткрывается, ис выхода преобразователя 2 на счетчик 4поступает бернуллиевская последовательность,вероятность появления единичных символов которой соответствует текущему состоянию счетчика 5.В зависимости от длительности преобразуемого интервала возможны следующие случаи,Преобразуемый интервал времени оказывается меньше времени переполнения счетчика4, В этом случае заполнение счетчика 4 происходит до момента появления на выходе блока 3 сигнала конец...
