Чеботаев

Номер патента: 1631904

Опубликовано: 20.09.2000

Авторы: Вершинский, Чеботаев, Широких

МПК: B64C 13/12

Метки: крену, самолетом, тангажу

Устройство управления самолетом по тангажу и крену, содержащее рукоятку управления, связанную с тягами проводок управления по тангажу и крену посредством шарнирного механизма, включающего в себя вилку управления по крену, закрепленную в неподвижном кронштейне с возможностью вращения относительно своей продольной оси, корпус, вилку управления по тангажу, которая установлена в корпусе с возможностью вращения вокруг своей продольной оси, и полуоси поворота рукоятки по тангажу, закрепленные в вилке управления по крену и ориентированные перпендикулярно продольным осям обеих вилок, отличающееся тем, что, с целью снижения веса и уменьшения габаритных размеров путем упрощения конструкции, рукоятка...

Номер патента: 524354

Опубликовано: 20.12.1995

Авторы: Барышников, Дольнов, Чеботаев

МПК: B64C 25/14, B64C 25/50, B64C 25/58 ...

Метки: аппарата, летательного, убирающееся, шасси

УБИРАЮЩЕЕСЯ ШАССИ ЛЕТАТЕЛЬНОГО АППАРАТА, содержащее амортизационную стойку с установленными на ней колесами при помощи рычага подвески и центрирующее устройство, предназначенное для ориентирования рычага с колесами при уборке выпуска шасси, включающее рычаг с роликом и профилированный кулачок, установленный на траверсе амортизационной стойки, отличающееся тем, что, с целью уменьшения ударных нагрузок, действующих на центрирующее устройство при уборке шасси в фюзеляж, рычаг центрирующего устройства шарнирно установлен на цилиндре амортизатора и шарнирно соединен посредством демпфера с рычагом подвески колес.

Номер патента: 1820879

Опубликовано: 07.06.1993

Авторы: Мальцев, Чеботаев

МПК: B21D 7/02

Метки: гибочный, станок

...аппаратуры (на чертеже не показана).Станок работает следующим образом, Перед работой станка заготовка 19 укладывается на выступ оправки 17 или, когда кольцевой магнит 18 находится в верхнем положении, заготовка 19 укладывается на него. При подаче заготовки 19 в верхнем положении кольцевой магнит 18 схватывает заготовку и подает ее на оправку 17, прижимая, удерживает заготовку в процессе гибки в фиксируемом положении.Затем включается привод вращения 21 станка и при медленном вращении стола 2 через регулирующую аппаратуру (на чертеже не показана) подается ток на магниты 7, установленные на гибочных колодках 6.Одновременно с вращением стола 2 через фрикционную передачу 4 вращается конический валик 13 по конической...

Номер патента: 1653044

Опубликовано: 30.05.1991

Автор: Чеботаев

МПК: B65H 75/14, H02G 1/00

Метки: барабанов, деревянных, кабельных, распаковки

...изображено штрихпунктирными линиями). При этом втулка 20 вместе с рычагом 13 поворачивается относительно втулки 19 рычага 14 и,благодаря шарнирному соединению рычагов 13 - 16, тяги 11 откидываются в крайнее левое положение, Нэ ролики 2 устанавливают барабан, с которого необходимо снять обшивку, После этого30 40 ка, скрепленная металлической лентой, благодаря полному повороту барабана, на 50 55 Формула изобретения1. Устройство для распаковки деревянных кабельных барабанов, содержащее станину, привод, кинематически связанныи сприводным роликом механизма вращения 10 15 20 устанавливают тяги 11 в рабочее положение, когда опора 21 опирается на ребра барабана, а клыки исполнительных органов 18 находятся между ребрами, В месте утыкания...

Номер патента: 1585124

Опубликовано: 15.08.1990

Авторы: Михалькова, Чеботаев

МПК: B24B 31/112

Метки: магнитно-абразивной

...наконечников 4. Р 5Электромагнитные системы 1 с помо"щью передачи 6. винт-гайка обеспечивают установку необходимых зазоровмежду обрабатываемой деталью и полюсными наконечниками. Позицией 7 обоз-начен центр, позицией 8 - обрабатываемая деталь.Устройство работает следующим об, разом.Обрабатываемая деталь помещаетсямежду полюсными наконечниками 4 прираздвижении двух магнитных систем 1 изакрепляется в кулачковом патроне ицентре 7, Полюса электромагнитов сполюсными наконечниками 4 подводятк обрабатываемой детали 8 с определенным зазором. Зазор заполняют ферромагнитным порошком. В обмотки катушек3 подается ток,Далее включают механизм осцилля"5ции 5 с.предварительно установленнойчастотой и амплитудой, деталь приводятво вращение, и всему...

Номер патента: 1555322

Опубликовано: 07.04.1990

Авторы: Асилова, Григорьев, Гусева, Долгий, Заворотов, Зил, Кацман, Пинхасик, Тимофеев, Чеботаев, Черных

МПК: C07C 45/72, C07C 49/203

Метки: мезитила, окиси

...последней 75 мас.7, после чего начинают подавать свежий ацетон сверху колонны со скоростью 10 мл/ч, а из куба отбирать реакционную смесь с той же скоростью. При этом пары реакционной смеси в ректификационной зоне разделяются на окись меэитила (ОМ) и ацетон. ОГ 1 возвращается в куб колонны, а пары не 1555322прореагировавшего ацетоНа поступают и каталитическую зону.:После выхода реактора на стационарный режим (время выхода соответствует однократной полной замене объема кубаи составляет при данчой подаче ацетона 10 ч) из куба реактора через каждый час отбирают пробы для анализа. Время работы на каждом режиме составляет не менее 10 ч. Состав полученной реакционной смеси следующий, мас.Х; ацетон 0,5; ОМ 71,2; ДАС 15,0; ВКП 0,5; вода...

Номер патента: 1402676

Опубликовано: 15.06.1988

Авторы: Балычевцев, Григорьев, Леоненко, Озолин, Тасиц, Чеботаев

МПК: E21C 35/22, E21F 5/20

Метки: воздуха, выработок, горных, комбайном, обеспыливания, проходке

...исполнительного органа проходческого ком байна 3. Всасывающий короб 1 с помощью гибкого трубопровода 4 и става трубопровода 5 соединен с блоком очистки воздуха - вентилятором, пылеуловителем и шламоотводящим трубопроводом (не показаны), и снабжен телескопически установленными секциями 6 - 8, имеющими прямоугольное поперечное сечение и индивидуальные механизмы продольного перемещения, например винтовые (не показаны). Стенки всасывающего короба 1, а также телескопических 30 секций 6 - 8 перфорированы отверстиями 9.Устройство работает следующим образом.Перед началом проходки горной выработки опытным путем устанавливаются телескопические секции 6 - 8 таким образом, чтобы эффективность пылеулавливания была максимальной. Для этого с помощью...

Номер патента: 1362923

Опубликовано: 30.12.1987

Авторы: Багаев, Дычков, Омь, Орлов, Фомин, Чеботаев

МПК: G01B 21/00

Метки: двухчастотная, интерферометрическая, линейных, перемещений

...виде набе 23 2га фазы и подсчитывающий целое число фазовых циклов. При перемещении. призмы 6 на величину Ъ/4, где Ь - длина волны лазерного излучения, раз-, ность фаз сигналов биений двух фотоприемников совершает один цикл, т.е.оизменяется на 360Для нормальной непрерывноч работы системы с высокой, чувствительностью и точностью необходимо, чтобы разность частот двух .лазеров в течение большого промежутка времени оставалась постояннойЭлектронный блок 10 частотно-фазовой автоматической подстройки стабилизирует эту разность.1На два входа блока 10 подается сигнал с второго фотоприемника 8 на частоте- 1, где 4, и 1 оптические частоты и сигнал со стабильного радиогенератора 12 на частоте Го Блок 10 вырабатывает управляющее напряжение,...

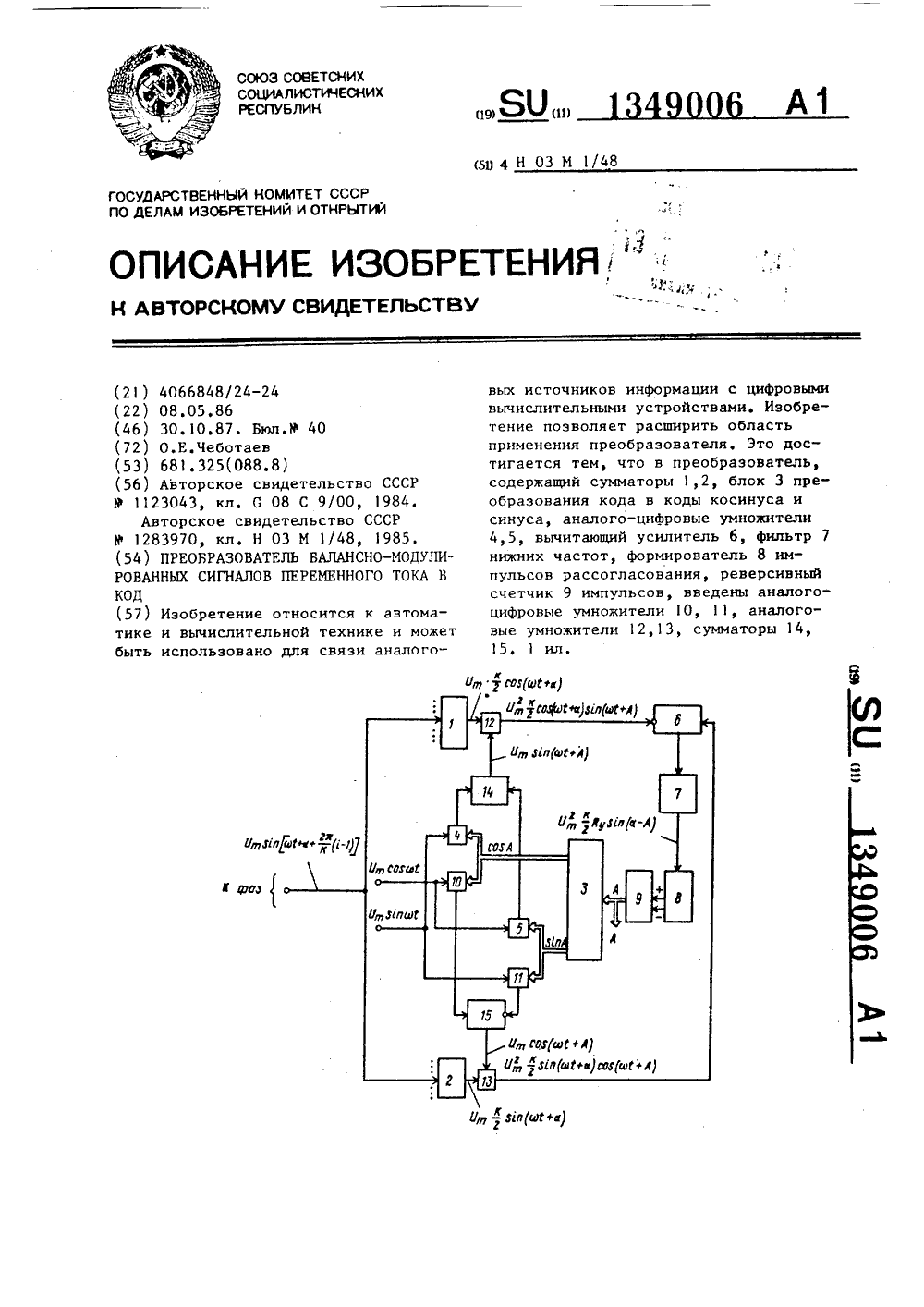

Номер патента: 1349006

Опубликовано: 30.10.1987

Автор: Чеботаев

МПК: H03M 1/48

Метки: балансно-модулированных, код, переменного, сигналов

...или вычитающий входы реверсивного счетчика 9 и в зависимости от знака сигнала раосо" гласования У К/2 ВяЫ(о( - А).2Код А углового положенияс выхода реверсивного счетчика 9 поступает на вход блока 3. Код А в реверсивном счетчике 9 изменяется до устранения рассогласование между углом о 4 и кодом А,При использовании в качестве датчика угла амплитудного К-фаэного датчика (например, индукционного типа) на входы сумматоров 1,2 поступают напряжения имеем На аналоговые входы аналого-цифровых умножитепей 4,5,10,11 вместо напряжений Ц соя ЫС и Ц япиС подаются сигналы 0,1,1,0, так что на выходах сумматоров 14,15 имеем напряжения яп А и соя А соответственно. Таким образом, коды яп А и соя А с выходов блока 3 преобразования не подвергаются...

Номер патента: 1341719

Опубликовано: 30.09.1987

Автор: Чеботаев

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...3-бработают в режиме цифроаналоговогоперемножения входных сигналов, Навыходах ЦАП 3-б формируются сигналыпеременного тока, соответственно На выходах аналоговых сумматоров 9 и 1 О формируются напряжения, со- ответственно 11 =П соя(ыС+И)01 =Ця 1 пЬс+И),а на выходах аналоговых умножителей11 и 12 11,=П я 1 п(мс+а)соя(ыС+Н),Ц =11 соя(ыг+М)я 3.п(ус+И),Аналоговый сумматор 8 вырабатывает напряжение рассогласования мехду угломповорота вала фаэовращателя 2 и выходным кодом Я реверсивного счетчика 15 Фильтр 13 нижних частот устраняет из сигнала У, возможные помехии шумы. Формирователь 14 вырабатывает последовательность импульсов поодному из двух выходов в соответствиисо знаком рассогласования междуи М. Частота выходных импульсов формирователя 14...

Номер патента: 1323866

Опубликовано: 15.07.1987

Авторы: Багаев, Борисов, Гусев, Дычков, Чеботаев

МПК: G01J 3/12

Метки: линий, регистрации, спектральных

...такт амплитудой спектра. В результате однократной развертки в регистре 10 фиксируется адрес экстремального (в данном случае максимума) значения спектра однократного сканирования. По окончании развертки в сумматоре 9 происходит определение разницы (сдвига) между адресом экстремума и его требуемым положением по шкале, задаваемым числом Аэ в виде константы с пульта. Выбор значения А зависит от задачи и может быть определен, например, в начале диапазона сканирования или в его середине. Величина и направление сдвига с выхода сумматора 9 управляет через сдвиговой регистр 8 суммированием амплитуд спектра каждого сканирования в накаггливающем сумматоре 12. Результаты измерения после каждого сканирования или накопления могут выводиться...

Номер патента: 1315568

Опубликовано: 07.06.1987

Авторы: Безродный, Бессолов, Власов, Голубов, Касапов, Кошелев, Подзарей, Протченко, Сильвестров, Чеботаев

МПК: E21D 11/10, E21D 9/00

Метки: возведения, тоннеля

...пространства с образованием после твердения бетонной смеси наружного слоя постоянной обделки, причем перед бетонированием внутреннего слоя постоянной обделки осуществляют измерение деформаций наружного слоя и подсчет величины полного горного давления по которому определяют требуемую несущую способность всей постоянной обделки и ее толщину, а внутренний слой постоянной обделки возводят толщиной, равной разнице требуемой тол 5 10 15 20 25 ЗО 35 45 50 55 шины постоянной обделки и толщинынаружного слоя.Кроме того, перед возведениемвнутреннего слоя постоянной обделкиосуществляют полный или частичныйдемонтаж арок в зависимости от полученной величины полного горного давления и несущей способности наружного слояНа фиг,1 изображена...

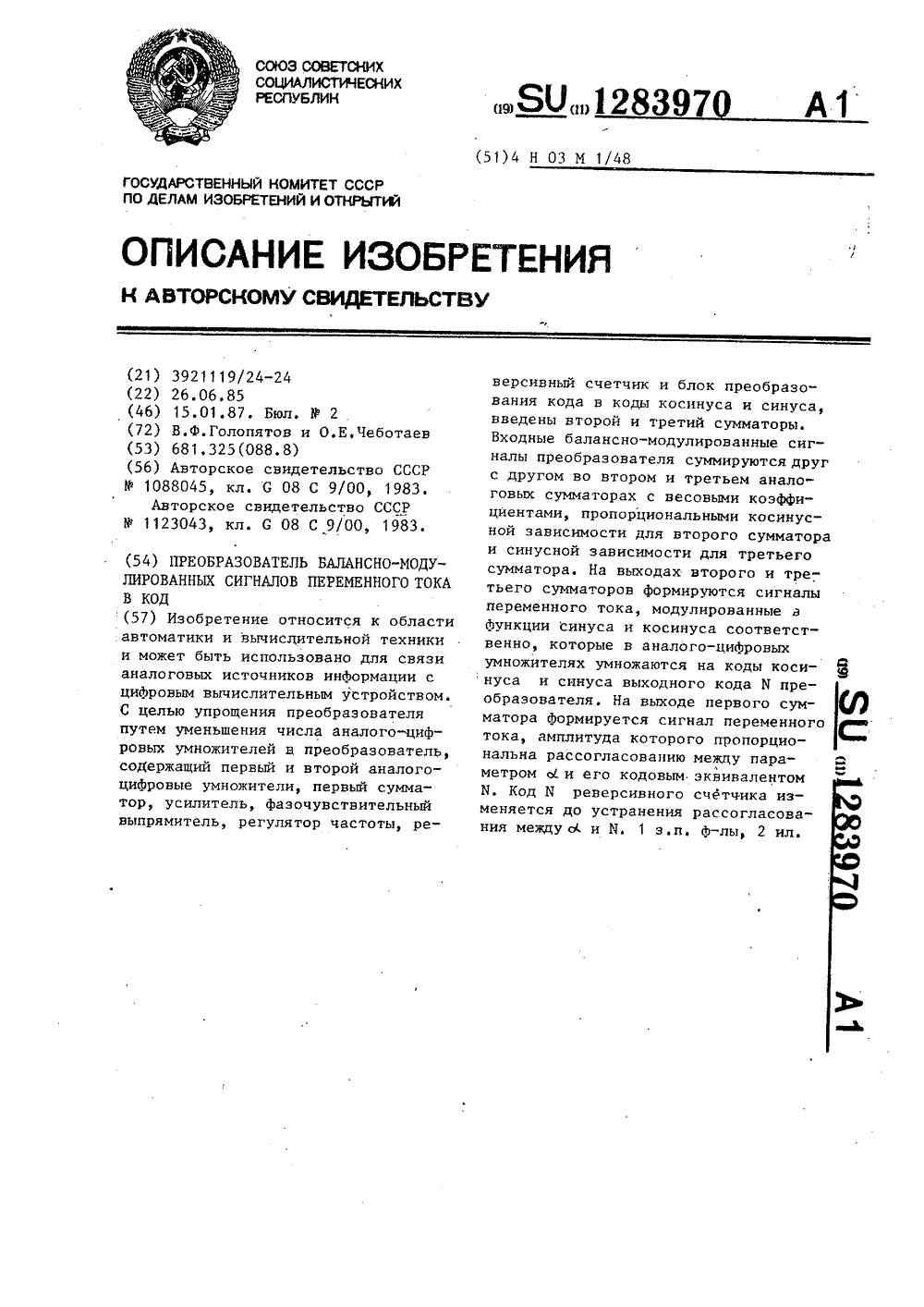

Номер патента: 1283970

Опубликовано: 15.01.1987

Авторы: Голопятов, Чеботаев

МПК: H03M 1/48

Метки: балансно-модулированных, код, переменного, сигналов

...вида11. =Пвз.псЕ + - (1-1) 127 где1,2,К - номер сигнала;1=Пвпа)г, - опорное напряжение.В сумматоре 9 производится суммирование входных сигналов преобразователя с весовыми коэффициентами2 Ксов в (-1) для каждого -го каналаКсоответственно. В сумматоре 10 входные сигналы преобразователя суммируются с весовыми коэффициентами2 Хв.пр-(х) для каждого ь-го канала. На выходе сумматоров 9 и 10 формируются сигналыК КП 9 Пп е 1 по0 Уп совс которые поступают на аналоговые входь аналого-цифровых умножителей 1 и 2 соответственно.В блоке 8 из кода И реверсивного счетчика 7 формируются коды, пропорциональные совМ и зпИ, которые поступают на цифровые входы аналогоК-вп(- - И) .3 п 2В фазочувствительном выпрямителе 5из сигнала П выделяется...

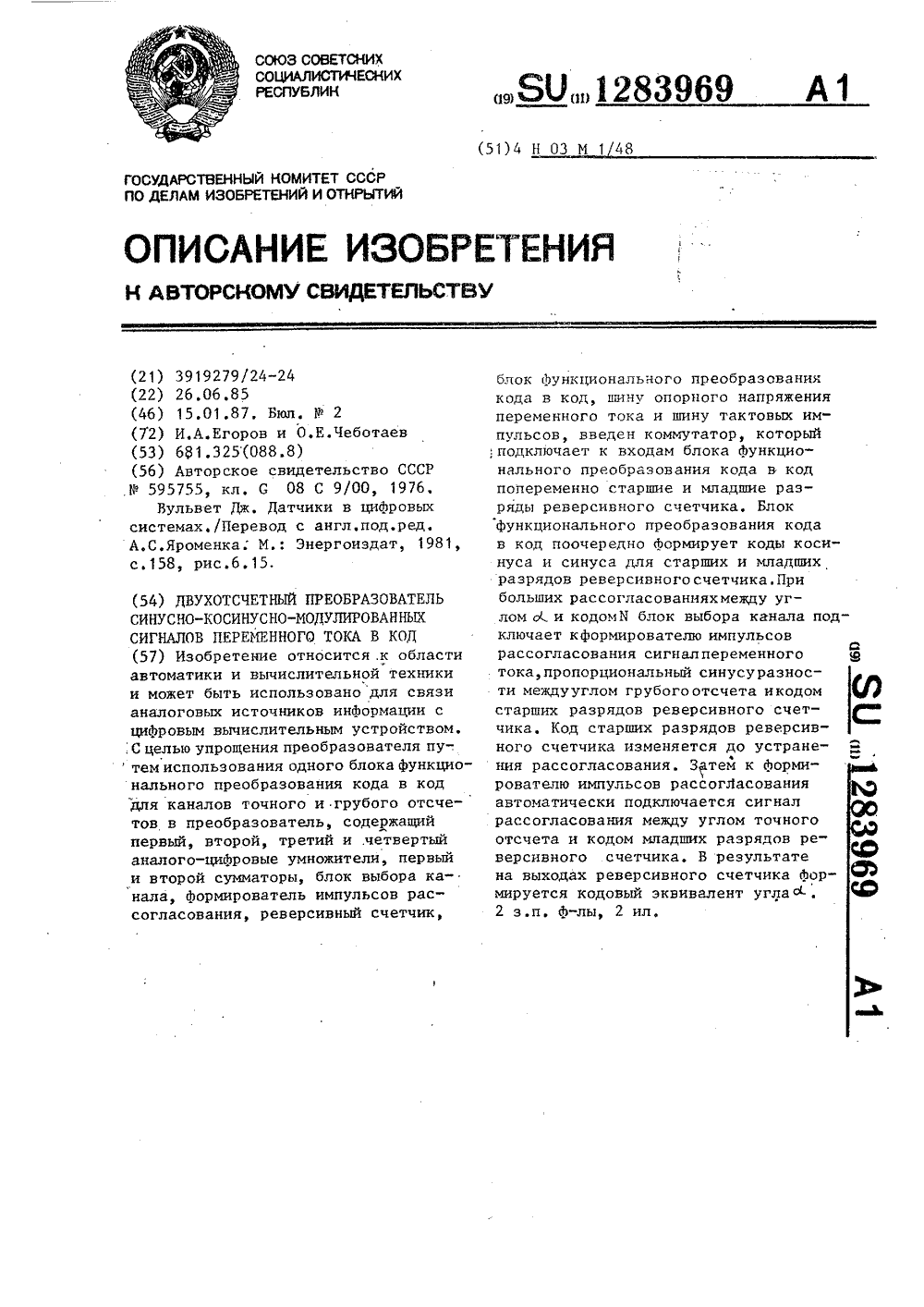

Номер патента: 1283969

Опубликовано: 15.01.1987

Авторы: Егоров, Чеботаев

МПК: H03M 1/48

Метки: двухотсчетный, код, модулированных, переменного, сигналов, синусно-косинусно

...20-23 блока 11. Управление коммутатором 10 производится выходным сигналом счетчика 18, Ваналого-циАровых умножителях 1 и 2 производится перемножение сигналовП, и Н на коды совМ,и в 1 пИ соответственно, а в умножителях 3 и 4сигналов П и Ц, на коды совИ ив 1 пИ, На выходе сумматоров 5 и 6Аормйруются сигналыН -П вьп(Ы-М,), П -П вьпЖ - Я ),равные разности выходных сигналованалого-цифровых умножителей 1-4 соответственно,При больших углах рассогласованиямеждуи М пороговый элемент 14 подключает на выход блока 7 усиленноенапряжение Ц , Блок 8 Аормирует на5одном.из своих выходов импульсы взависимости от Аазы выходного сигнала блока 7. Частота выходных импульсов Аормирователя 8 пропорциональна амплитуде выходного сигналаблока 7. Реверсивный...

Номер патента: 1279068

Опубликовано: 23.12.1986

Автор: Чеботаев

МПК: H03M 1/48

Метки: вала, код, поворота, угла

...следую -щим образом.На выходе блока 1 формируются сигналы переменного тока, модулирован -ные по амплитуде в функции синуса иЗОкосинуса угла сС поворота и приведенные к первому октанту, Код И угла д.поворота образустся в реверсивномсчетчике 9 и в блоке 5 преобразуетсяв коды Е .=в 1 пМ и И =совИ. 35 В аналого-цифровых умножителях 3 и 4 производится попарное перемножение выходных сигналов блоков 1 и 5, Выходные сигналы аналого-циФровых 40 умножителей поступают на суммирующий и вь 1 читающий входы вычитающего усилителя 6, на выходе которого формируется сигнал переменного тока с амплитудои, пропорциональнои синусу рассог ласовация между углом с и его кодовым эквивалентом И. В фазочувствительном выпрямителе выделяется постоянная составляющая П...

Номер патента: 1268975

Опубликовано: 07.11.1986

Авторы: Аверьянов, Голубов, Лорензо, Меркин, Чеботаев

МПК: G01L 1/10

Метки: конструкций, напряжений, строительных, элементах

...части длины элемента закрепляют две дополнительные массы 5 (фиг.5). Указанные массы в сумме должны превышать массу выделенного участка элемента для обеспечения возникновения свободных колебаний на ограниченном этими массами участке. Кроме того, дополнитеьные массы 5 жестко связаны между собой с помощью металлических накладок 6 для обеспечения постоянства длины выделенных чч астков.В выделенной части элемента длинойвозбуждают свободные колебания с помощьк) ударной нагрузки Я (фиг.6) и измеряют частоту колебаний с помощью чувствительного элемента (катушки с сердечником), соединенного с частотомером. При этом чувствительный элемент должен быть жестко связан с дополнительными массами 5 для исключения измерения колебаний дополнительных...

Номер патента: 343573

Опубликовано: 30.05.1986

Авторы: Балашов, Казаков, Лазарянц, Львов, Набилкина, Паутов, Серафимов, Серегина, Соболев, Столярчук, Тимофеев, Чаплиц, Чеботаев

МПК: C07C 1/24, C07C 11/02

Метки: олефинов

...КУ, КУи др.Данный метод дегидратации может быть применен для получения изобутилена из триметилкарбинола, амиленов из трет-амилового спирта, гексенов из трет-гексилового спирта и ароматических ненасыщЕнныхх углеводородов из соответствующих ароматических спиртов.П р и м е р 1. Дегидратация триметилкарбинола.Катионит КУ, нанесенный на полипропилен, н количестве 70 л загружается в дегидрататор опытной установки. Дегидрататор - это стальная колонна диаметром 300 мм, состоящая из реакционной и ректификационной частей. Нижняя часть загружена насадкой, верхняя - катализатором, раствор триметилкарбинола(ТМК) подается на верх ректификационной части. Отсюда пары триметилкарбинола и воды поступают на катионит, где происходит разложение 10 спирта....

Номер патента: 1196936

Опубликовано: 07.12.1985

Авторы: Волошин, Егоров, Чеботаев, Шинкевич

МПК: G08C 19/28

Метки: данных, передачи, приема

...1 по переднему фронту сигнала с первоговыхода блока 8,Блоки 8 (22) передающей 1 (приемной 3) стороны служат для согласованияпредставления сигналов в шине 2 обмена ипередающей 1 (приемной 3) стброне устройства, На фиг. 2 приведен вариант выполнения блоков 8 и 22 на элементе И НЕс открытым коллектором и элементе НЕ,на фиг. 3 вариант выполнения блоков8 и 22 при использовании в качестве шины 2 обмена волоконно-оптической линиисвязи (ВОЛС), где обозначены инвертирующий усилитель 33, источник 34 света(лазер, светодиод и т. п.), преобразователь 35 оптического сигнала в электрический, например фотодиод и оптический разветвитель 36.Форми ров ател ь 21 парных импульсов 5 предназначен для формирования двух следующих один за другим импульсов по...

Номер патента: 1176360

Опубликовано: 30.08.1985

Авторы: Азаматов, Егоров, Чеботаев

МПК: G08C 19/28

Метки: информации, передачи, приема

...счетчик 18 по управляющему входу 20 поступает импульс "Принято", устанавливающий счетчик 18 в исходное ("О."). состояние. В этом случае на выходе шифратора 15 и соответственно на выходе усилителя 14-, а также и элемента И 17 устанавливается высокий уровень потенциала. Разрешается прохождение импульсов гене" ратора 19 через элемент 17 И на вход счетчика 18. Счетчик формирует последовательность импульсов (длина которой соответствует информационяому слову), поступающих на информационную шину 2, После прохождения последнего импульса последовательности на выходе элемента И 17 формируется уровень логического "0", запрещающий работу счетчика 18. При этом в информационной шине 2 также устанавливается уровень логического "0" и работа прекращается...

Номер патента: 1160444

Опубликовано: 07.06.1985

Автор: Чеботаев

МПК: G06G 7/18

Метки: интегрирования, сигналов, частотно-импульсных

...- с первым входом элемента И блока комбинированного управления, подключенного вторым входом к шине ввода тактовой частоты, введены второй управляемый делитель частоты и дешифратор, а3блок комбинированного управлениясодержит реверсивный счетчик, соединенный выходами разрядов с входами дешкфрвтора и установочнымивходвик счетчика блока комбинированного управления, входом управления реверсом - со знвковыи выходомизмерителя рассогласования, в счетным входои - с выходом элеиента Иблока комбикироваиного управления,подключенного третьии входом к выходу модуля рассогласования измерителя рассогласования, соединенноговторым входои с выходом выходного,счетчика, подключенного суммирующими вычитвющим входами к выходай первого и второго...

Номер патента: 1149300

Опубликовано: 07.04.1985

Авторы: Егоров, Чеботаев

МПК: G08C 19/28

Метки: данных, передачи

...соответственно третьего и четвертого элементов И, с вторыми входами которых соединена шина тактовых импульсов, выходы третьего и четвертого элементов И подключены соответственно к суммирующему и вычитающему входам реверсивного счетчика, выходы которого соединены с входами анализатора состояний, первый и второй выходы которого подключены к вторым входам соответственно первого и второго элементов И, третий и четвертый выходы анализатора состояний соединены с третьими входами соответственно третьего и четвертого элементов И.Анализатор состояний содержит дешифратор, первый и второй триггеры, первый и второй элементы НЕ н элемент И, входы дешифратора являются входами анализатора, первый выход дешифратора соединен с первыми входами первого и...

Номер патента: 1124432

Опубликовано: 15.11.1984

Авторы: Голопятов, Егоров, Чеботаев

МПК: H03K 13/24

Метки: кода, коды, функций

...быстродействия преобразователя.Поставленная цель достигается тем, что в преобразователь кода в коды функции, содержащий первый сумматор, одни входы которого соединены с выхрдами источника кода смещения фаз, первое запоминающее устройство, введены дополнительные сумматоры и дополнительные запоминающие устройства, входы первого запоминающего устройства и другие входы первого сумматора являются входами преобразователя кода в 1коды функций; одни входы дополнительных сумматоровсоединены с выходами источника кода смещения фаз, выходы каждого дополнительного сумматора подключены к входам соответствующего запоминающего устройства и к другим входам последующего сумматора, а выходы первого сумматора подключены к входам первого дополнительного...

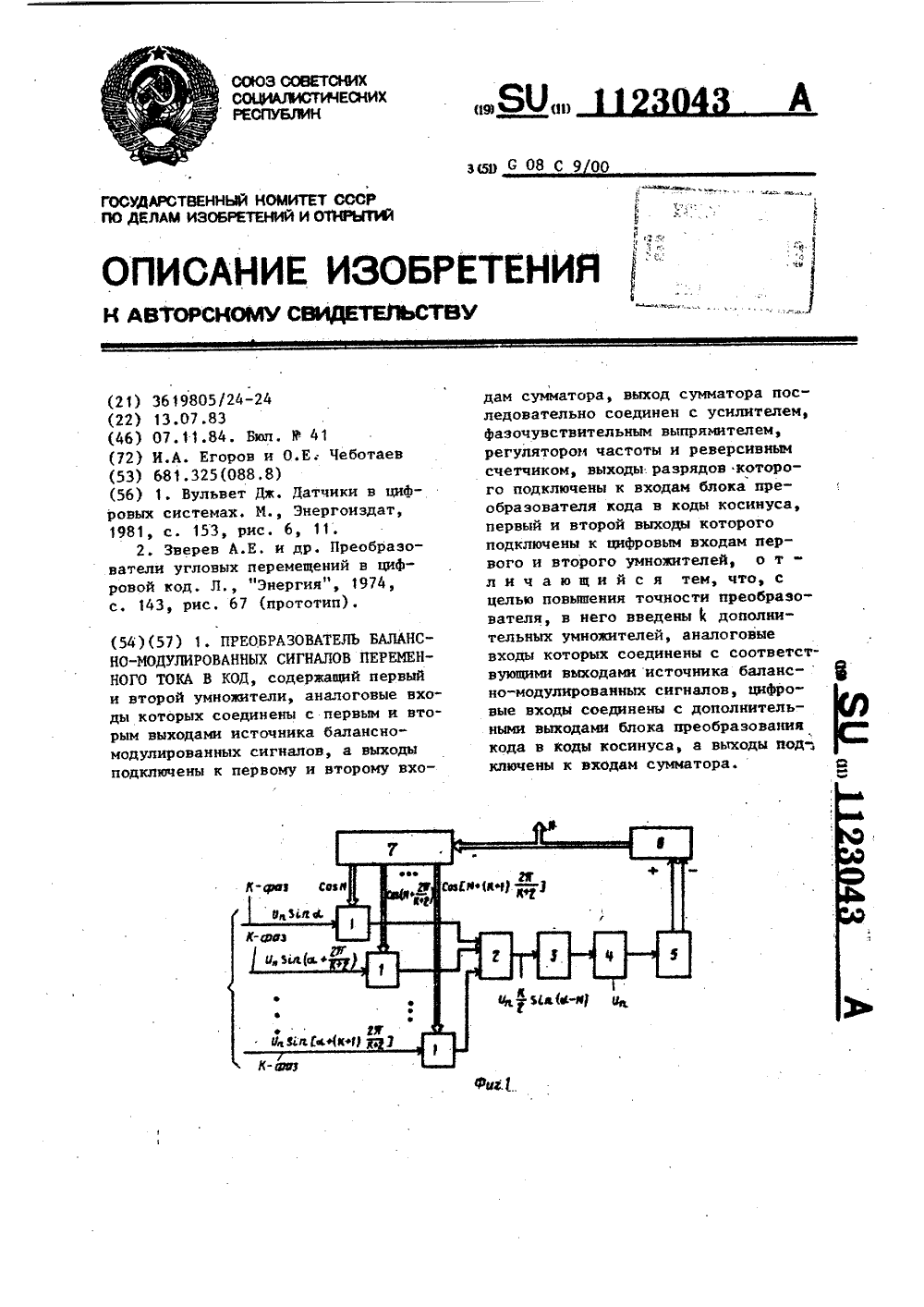

Номер патента: 1123043

Опубликовано: 07.11.1984

Авторы: Егоров, Чеботаев

МПК: G08C 9/00

Метки: балансно-модулированных, код, переменного, сигналов

...информационные входы соединены с выходом сумматора, а второй управляющий вход соединен с выходом генератора импульсов, выходы входного регистра подключены к одним входам сумматора, другие входы которого подключены к источнику кода смещения фаэ, выход предпоследнего старшего разряда входного регистра подключен к одним входам первого сумматора по модулю 2, другие входы которого подключены к выходам остальных младших разрядов входного регистра, а выходы подключены к входам запоминающего устройства, выход последнего старшего раз ряда входного регистра подключен к, одним входам второго сумматора по модулю 2 и через инвертор - к стар Фазочувствительный выпрямитель4 предназначен для выделения напряжения пропорционального синусу рас- ,5...

Номер патента: 376984

Опубликовано: 15.05.1984

Авторы: Балашов, Иванюков, Лазарянц, Львов, Мягкова, Пашков, Серафимов, Тимофеев, Фридман, Чаплиц, Чеботаев

МПК: B01J 37/00

Метки: катализатора, приготовления

...выводят из реактора. Метилацетат после дополнительного разделениявозвращают снова в реактор.ри 55 С мольном соотношенииметилацетат: вода, равном 1:2, иатмосферном давлении производительность. катализатора 250 г/кг.ч поуксусной кислоте. При этой же температуре и разбавлении производительность мелкозернистого катионитаКУв проточной установке 50 г/кг ч.П р и м е р 3. На верх ректификационной части реактора, представляющего собой цилиндрический аппаратиз ст. 1 Х 18 Н 10 Т, состоящий из двухчастей - реакционной, куда загружают70 л катализатора, приготовленногов примере 1, и нижней ректификационной, заполненной кольцами Рашига10 х 10, подают 85-ный раствор триметилкарбинола ТМК ), Реактор оборудуют кипятильником, обогреваемымпаром, и...

Номер патента: 405240

Опубликовано: 15.05.1984

Авторы: Балашов, Вернов, Жуков, Иванцова, Казаков, Лазарянц, Львов, Мезенцев, Нефедова, Паутов, Пашков, Санников, Серафимов, Сироткин, Столярчук, Чаплиц, Чеботаев, Шапошников

МПК: B01J 37/04

Метки: ионообменных, катализатора, основе, приготовления, смол

...раза) в воде и полярных растворителях, которые присутствуют в условиях осуществле О ния каталитических процессов, что приводит к снижению их эффективности,Цель изобретения - повышение качества катализатора.Это достигается тем, что в исход ную смесь ионообменной смолы и термопластичного полимерного материала добавляют воду в количестве от 5 до 50 вес. по отношению к катиониту или смесь воды и органического веще- ЗО ства, способного совмещаться с термопластиком и растворяться в органи" ческих растворителях, например минеральные масла, При этом в случае использования органических веществ при приготовлении исходной смеси для формования готовый продукт обра батывают органическим растворителем,П р и м е р 1. Смешивают 70 вес.ч....

Номер патента: 448664

Опубликовано: 15.05.1984

Авторы: Балашов, Вернов, Жуков, Иванцова, Казаков, Лазарянц, Львов, Нефедова, Паутов, Пашков, Санников, Серафимов, Столярчук, Чаплиц, Чеботаев

МПК: B01J 31/08

Метки: ионообменных, катализатора, основе, приготовления, смол

...по указанному способу, по активности превышает все известные катализаторы на основе катионитов. Раствор трет-амилового спирта(ТАС) непрерывно подают на верх нижней ректификационной части реактора, откуда он поступает на катали затор в виде насыщенных паров, Кроме того, ТАС подают в виде жидкостииз верхней ректификационной части,Изоамилены концентрацией 99,8выводят из верхней части аппарата 65 через дефлегматор,а воду - из куба П р и м е р 1. Смешивают 75 вес.ч,порошкообразного высушенного катиони;та КУ, 25 вес.ч. полипропиленаи 10 вес.ч. трансформаторного маслаГОСТ 982-56). Смесь тщательно перемешивают и загружают в одношнековыйэкструдер,оборудованный устройствамидля калибрования труб, их охлажденияи разрезания,Режим...

Номер патента: 1084789

Опубликовано: 07.04.1984

Автор: Чеботаев

МПК: G06F 7/552

Метки: извлечения, корня, степени

...сброса которого соединен с выходом переполнения счетчика, разрядные входы которого соединены с выходами старших разрядов реверсивного счетчика, вход выбора режима работы которого соединен с.первым выходом схемы сравнения, второй. выход которой соединен с вторым входом элемента И и выходом формирователя импульса, выход которого соединен с тактовым входом регистра результата,При изменении частоты 19 изменяется количество импульсов частоты1;, что приводит к динамической 65 ошибке внутри дискрета импульсов третий выход элемента И соединен свыходом триггера, вход аргументаустройства соединен с управляющими,входами управляемого делителячастоты,На фиг.1 представлена блок-схемаустройства для извлечения корней;на фиг.2 схема...

Номер патента: 1070692

Опубликовано: 30.01.1984

Авторы: Гиндеров, Егоров, Чеботаев

МПК: H03K 17/945

Метки: клавиатура, сенсорная

...введен элемент ИЛИ, первыйвход которого подключен к выходу ге"нератора импульсов, второй вход - квыходу триггера, а выход - к счетному входу счетчикаИа фиг. 1 показана фуикциональ" 60ная схема сенсорной клавиатуры; наФиг 2 - эпюры напряжений в характерных точках схемы.Сенсорная клавиатура содержитмультиплексор 1, сенсорные площад ки 2, счетчик 3, формирователь 4 импульсов, генератор 5 импульсов, триггер б, элемент ИЛИ 7.и выходную шину 8.Сенсорные площадки 2 подключены к информационным входам мультиплексора 1, стробирующий вход которого соединен с выходом формирователя 4 импульсов и первым входом триггера 6, второй вход которого соединен с выходом мультиплесора 1, а прямой выход - с первым входом элемента ИЛИ 7, второй вход которого...

Номер патента: 1069160

Опубликовано: 23.01.1984

Авторы: Егоров, Чеботаев, Шинкевич

МПК: H03K 17/00

Метки: ввода, информации

...дрейф характеристчк автогенератора, стабилизация которых технически сложна и не всегда возможнало условиям эксплуатации. Помехитакже могут вызвать ложное Формирование сигнала.Цель изобретения - повышение надежности устройства для ввода информации.Поставленная цель достигается тем, что в устройство для ввода инФормации, содержащее последовательно включенные первую клавишу первый 45 автогенератор и первый выпрямитель, первый компаратор, выход которого является выходом устройства, последовательно включенные вторая клавиша, второй автогенератор и второй выпрямитель, первый. и второй преобразователи частоты в напряжение, входы которых подключены к выходам первого и второго автогенераторов соответственно, первый блок коммутации, первый,...

Номер патента: 1055878

Опубликовано: 23.11.1983

Авторы: Братчун, Власов, Гацко, Голубов, Кошелев, Островский, Протченко, Чеботаев

МПК: E21D 11/00

Метки: крепь, передвижная, предохранительная

...и 2, связанные посредством гидроцилиндров 3 передвижения, установленных на платформе 1, и осей 4 и 5. На платформе 2 установлены гидро- цилиндры 6 ее передвижения с башмаками 7 для упора в постоянную обделку выработки 8. Платформа 1 снабжена режущим выступом 9 и выдвижными в продольном направлении балками 10 и 11,установленными в направляющих 12 и 13. Платформа 2 снабжена аналогичными выдвижными балками 14 и 15, установленными в направляющих 16 и 17 соосно балкам первой платформы. Балки 10 и 14,11 и 15 в продольном направлении связаны друг с другом посредством осей 18 и 19. На платформах установлены попарно несущие рамы, из которых одна 20 своими нижними концами связана шарниром 21 с платформой,а другая 22 своими нижними концами связана...
